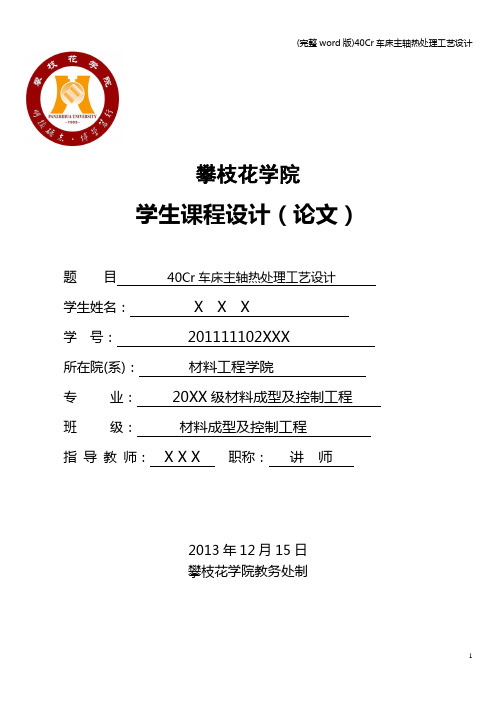

攀枝花学院学生课程设计（论文）题目40Cr车床主轴热处理工艺设计学生姓名：X X X学号：201111102XXX所在院(系)：材料工程学院专业：20XX级材料成型及控制工程班级：材料成型及控制工程指导教师：X X X 职称：讲师2013年12月15日攀枝花学院教务处制攀枝花学院本科学生课程设计任务书注：任务书由指导教师填写。

课程设计（论文）指导教师成绩评定表目录1.摘要 (1)2 设计分析2.1车床的使用工况及性能要求析 (6)2.240C r钢的成分及性能点 (6)2.2.140C r钢的元素成分及其作用 (6)2.2.240C r钢的性能 (6)2.3热处理技术条件 (7)3 热处理工艺分析3.1锻坯正火 (7)3.1.1锻坯正火的作用 (8)3.1.2热处理工艺 (8)3.1.3操作技巧 (9)3.2调质 (9)3.2.1调质目的 (9)3.2.2热处理工艺 (10)3.2.3操作技巧 (10)3.3锥孔及外锥体的局部淬火 (10)3.3.1局部淬火方式 (10)3.3.2热处理工艺 (10)3.3.3操作技巧 (10)3.4花键高频淬火 (11)3.4.1淬火方式 (11)3.4.2花键高频淬火工艺参数 (11)3.4.3花键回火工艺参数 (11)3.4.4操作技巧 (11)4结语 (12)参考文献 (12)摘要主轴是机床上传递动力的零件，常需承受弯曲、扭转、疲劳、冲击载荷的作用，同时在滑动与转动部位还受到摩擦力的作用。

因此，要求主轴具有高强度、硬度、足够的韧性及疲劳强度、变形小等性能。

40Cr是我国GB的标准钢号，40Cr钢是机械制造业使用最广泛的钢之一。

调质处理后具有良好的综合力学性能，良好的低温冲击韧性和低的缺口敏感性。

钢的淬透性良好，水淬时可淬透到Ф28～60mm,油淬时可淬透到Ф15～40mm。

这种钢除调质处理外还适于氰化和高频淬火处理。

切削性能较好，当硬度为HB174～229时，相对切削加工性为60%。

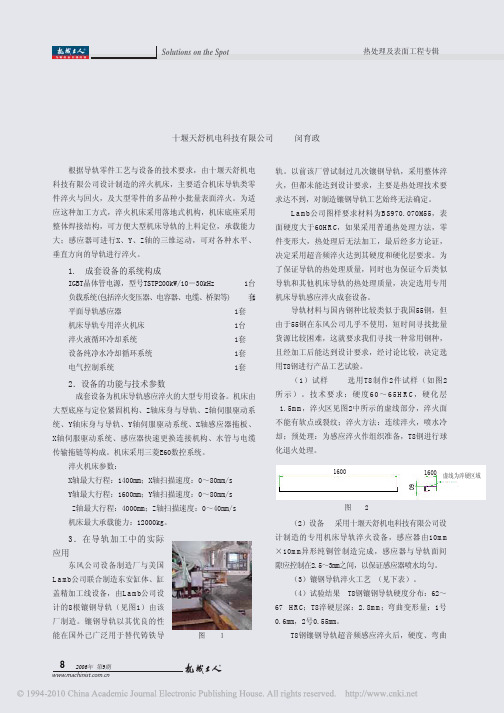

Solutions on the Spot现场解决方案16001600虚线为淬硬区域60图 １图 2（2）设备 采用十堰天舒机电科技有限公司设计制造的专用机床导轨淬火设备，感应器由10m m ×10m m异形纯铜管制造完成，感应器与导轨面间隙应控制在2.5～3mm之间，以保证感应器喷水均匀。

（3）镶钢导轨淬火工艺 （见下表）。

（4）试验结果 T8钢镶钢导轨硬度分布：62～67 H R C；T8淬硬层深：2.8m m ；弯曲变形量：1号0.6mm，2号0.55mm。

T8钢镶钢导轨超音频感应淬火后，硬度、弯曲热加工2006年 第9期8热处理及表面工程专辑根据导轨零件工艺与设备的技术要求，由十堰天舒机电科技有限公司设计制造的淬火机床，主要适合机床导轨类零件淬火与回火，及大型零件的多品种小批量表面淬火。

为适应这种加工方式，淬火机床采用落地式机构，机床底座采用整体焊接结构，可方便大型机床导轨的上料定位，承载能力大；感应器可进行X、Y、Z轴的三维运动，可对各种水平、垂直方向的导轨进行淬火。

1. 成套设备的系统构成IGBT晶体管电源，型号TSTP200kW/10－30kHz 1台负载系统(包括淬火变压器、电容器、电缆、桥架等) 1套平面导轨感应器 1套机床导轨专用淬火机床 1台淬火液循环冷却系统 1套设备纯净水冷却循环系统 1套电气控制系统1套2．设备的功能与技术参数成套设备为机床导轨感应淬火的大型专用设备。

机床由大型底座与定位紧固机构、Z轴床身与导轨、Z轴伺服驱动系统、Y轴床身与导轨、Y轴伺服驱动系统、X轴感应器拖板、X轴伺服驱动系统、感应器快速更换连接机构、水管与电缆传输拖链等构成。

机床采用三菱E60数控系统。

淬火机床参数：X轴最大行程：1400mm；X轴扫描速度：0～80mm/s Y轴最大行程：1600mm；Y轴扫描速度：0～80mm/s Z轴最大行程：4000mm；Z轴扫描速度：0～40mm/s 机床最大承载能力：12000kg。
