5.穿墙套管技术标准执行指导意见

压力管道穿墙套管设计标准
压力管道穿墙套管的设计标准主要包含以下几个方面：
1. 尺寸要求：套管的内径应比管道外径大10%\~20%，这样能确保套管可
以顺利套在管道上。

套管的长度应不小于150mm，并且套管的端部应该向外倾斜，以防止水流进入管道内部。

2. 壁厚要求：套管的壁厚应符合国家相关标准的要求，一般应大于3mm，以提高套管的抗压能力和耐久性。

3. 材质要求：套管应选用防火材料制造，如钢、不燃塑料等，以确保其具有足够的耐火性能。

4. 安装要求：套管应垂直设置，连接应紧密无缝隙。

套管和管道之间应留有一定的空隙，以便于管道的热胀冷缩。

5. 防水要求：在安装套管时，要确保管道与套管之间的接口处密封可靠，以防止水分和潮气侵入。

可以使用防水胶或密封胶进行密封处理，还可以使用防水套带对套管进行保护。

6. 补强措施：对于较长的套管，可能会有挠曲或下沉的情况。

在这种情况下，应采取加固措施，如加装支撑杆或使用加固板。

7. 检验要求：管道穿墙处需要进行验收，检验要求包括套管的尺寸、材质和连接情况等方面，确保管道穿越建筑物的墙壁或楼板的安全性。

以上是压力管道穿墙套管设计的一些主要标准，实际应用中可能还需要考虑更多的因素，建议咨询相关领域的专家获取更准确的信息。

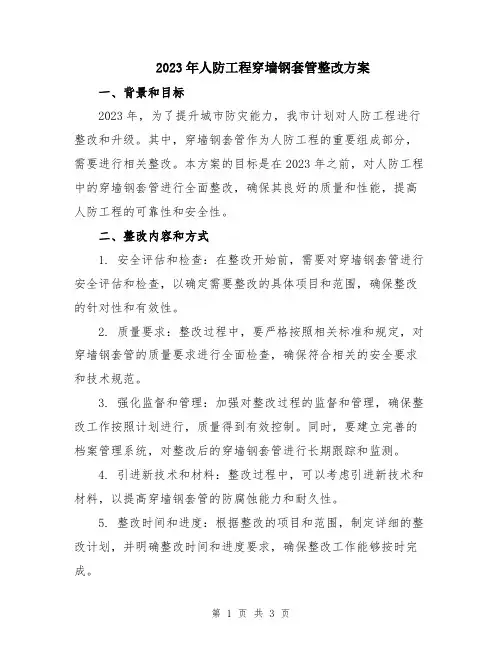

2023年人防工程穿墙钢套管整改方案一、背景和目标2023年，为了提升城市防灾能力，我市计划对人防工程进行整改和升级。

其中，穿墙钢套管作为人防工程的重要组成部分，需要进行相关整改。

本方案的目标是在2023年之前，对人防工程中的穿墙钢套管进行全面整改，确保其良好的质量和性能，提高人防工程的可靠性和安全性。

二、整改内容和方式1. 安全评估和检查：在整改开始前，需要对穿墙钢套管进行安全评估和检查，以确定需要整改的具体项目和范围，确保整改的针对性和有效性。

2. 质量要求：整改过程中，要严格按照相关标准和规定，对穿墙钢套管的质量要求进行全面检查，确保符合相关的安全要求和技术规范。

3. 强化监督和管理：加强对整改过程的监督和管理，确保整改工作按照计划进行，质量得到有效控制。

同时，要建立完善的档案管理系统，对整改后的穿墙钢套管进行长期跟踪和监测。

4. 引进新技术和材料：整改过程中，可以考虑引进新技术和材料，以提高穿墙钢套管的防腐蚀能力和耐久性。

5. 整改时间和进度：根据整改的项目和范围，制定详细的整改计划，并明确整改时间和进度要求，确保整改工作能够按时完成。

三、整改措施和方法1. 加强材料选择和采购：选择质量好、耐久性强的钢材作为穿墙钢套管的材料，并选择有经验和信誉的供应商进行采购。

2. 优化安装工艺和方法：对穿墙钢套管的安装工艺和方法进行优化，确保安装过程中的准确性和完整性，避免出现安装不牢固的情况。

3. 强化防腐措施：采取有效的防腐措施，如使用特殊防腐涂层或防腐材料，以延长穿墙钢套管的使用寿命。

4. 提高施工质量控制：严格按照施工标准和规范进行施工，加强施工过程的质量控制，确保穿墙钢套管的施工质量满足要求。

5. 加强维护和保养：对整改后的穿墙钢套管进行定期维护和保养，及时清理污垢和修复破损，确保其良好的工作状态。

四、成本和资源评估整改人防工程中的穿墙钢套管需要一定的成本和资源投入。

具体成本和资源评估需要根据当地实际情况进行具体分析和评估。

建筑给水及采暖穿楼板套管施工规范40分管道穿过墙壁和楼板，应设置金属或塑料套管。

安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。

穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。

穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。

管道的接口不得设在套管内。

补充：1．生活给水系统供民用、公共建筑和工业企业建筑内的饮用、烹调、盥洗、洗涤、沐浴等生活上的用水。

要求水质必须严格符合国家规定的饮用水质标准。

2．生产给水系统因各种生产的工艺不同，生产给水系统种类繁多，主要用于生产设备的冷却、原料洗涤、锅炉用水等。

生产用水对水质、水量、水压以及安全方面的要求由于工艺不同，差异很大。

3．消防给水系统供层数较多的民用建筑、大型公共建筑及某些生产车间的消防设备用水。

消防用水对水质要求不高，但必须按建筑防火规范保证有足够的水量与水压。

根据具体情况，有时将上述三类基本给水系统或其中两类基本系统合并成：生活一生产一消防给水系统，生活一消防给水系统；生产--消防给水系统。

消防套管管道施工规范要求根据规范12.3.19条3 消防给水管穿过地下室外墙、构筑物墙壁以及屋面等有防水要求处时，应设防水套管；4 消防给水管穿过建筑物承重墙或基础时，应预留洞口，洞口高度应保证管顶上部净空不小于建筑物的沉降量，不宜小于0.1m，并应填充不透水的弹性材料；5 消防给水管穿过墙体或楼板时应加设套管，套管长度不应小于墙体厚度，或应高出楼面或地面50mm；套管与管道的间隙应采用不燃材料填塞，管道的接口不应位于套管内；6 消防给水管必须穿过伸缩缝及沉降缝时，应采用波纹管和补偿器等技术措施；7 消防给水管可能发生冰冻时，应采取防冻技术措施；8 通过及敷设在有腐蚀性气体的房间内时，管外壁应刷防腐漆或缠绕防腐材料。

规范设置穿墙套管篇一:套管的安装要求一、所有要穿越有防止要求的地下室外墙是必须要加设套管的，但一般加的是刚性防水套管。

穿越水池等地方的套管最好使用柔性防水套管，其余部位用普通套管即可。

二、塑料排水管一般是不加套管的，原因如下:1、立管，尽管塑料排水与混凝土的膨胀系统不同，但塑料排水立管上逐层均要设置伸缩节，就将此部分膨胀量补偿了，同时止水圈也是必须要加的;2、水平管，一般水平管的长度比较短(4m以内)，其与混凝土的膨胀量由弯头部分补偿了，再加上也不存在穿墙或楼板，所以也不用做了。

三、其余系统的管道系统应该加套管，此部分均为有压管。

1、是防止震动，造成楼板内与管面空隙，若加装有套管用石棉绳柔性填塞，起到防止震动作用;2、是管道根部处，长时期的与地面接触点处易产生锈蚀，使用年限缩短。

3、套管与管道之间必须要用柔性填塞，还有一个隔声的作用。

四、在管井里的管道一般建议和土建协商后浇混凝土，这样可以避免预留套管坐标不正，减少了工时。

五、阻火圈我的理解是超过6层的高层必须要逐层设置。

1六、卫生间都应该放刚性的防水套管,但水电工施工过程中必须要认真,质量意识要强.因PVC 管有冷热膨胀性.但的膨胀性与水泥的膨胀系数不同.时间长了还是要渗水(潮),但要处理这种膨胀问题,必须要用柔性材料才能解决。

套管与管道之间的填塞很重要，如果用膨胀水泥，那么套管的作用不是很明显，即不能补偿伸缩量，也不便于维关于套管的作用论坛中有一些关于套管如何加,哪些管道要加套管的讨论.我认为首先得弄明白为什么要加套管,即套管的作用是什么.根据自己的理解,如下:1、所有给水管道加，是因为给不管道为有压流，会因为泵体或水流动而使管道产生震动，而加套管，因为套管与管道之间的填充物的作用，不会在长时间后使墙面产生裂纹从而影响美观。

2、便于施工。

如果不预留套管，一般来讲是要求土建做方盒子来打砼的。

这样等管道安装完毕后，土建人员还要对方洞进行处理，远没有当初留套管来得方便快捷。

20kV-35kV交流穿墙套管通用技术规范本规范对应的专用技术规范目录穿墙套管采购标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。

2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表8项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4、对扩建工程，项目单位应在专用部分提出与原工程相适应的电气及土建的接口要求。

5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表10 技术偏差表”外，必要时应提供相应试验报告。

目录1 总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资质文件 (1)1.3 工作范围和进度要求 (1)1.4 对设计图纸、说明书和试验报告的要求 (1)1.5 标准和规范 (4)1.6 投标时必须提供的技术数据和信息 (4)1.7 备品备件 (4)1.8 专用工具和仪器仪表 (4)1.9 安装、调试、试运行和验收 (5)2 性能要求 (5)2.1外观工艺要求 (5)2.2 结构要求 (5)2.3 安装要求 (5)2.4 铭牌要求 (5)2.5 设备防腐 (5)2.6 附件 (5)2.7 其他 (5)3 试验 (6)3.1 型式试验（含特殊试验及其他试验） (6)3.2 例行及现场试验 (6)4 技术服务、工厂检验和监造 (6)4.1 技术服务 (6)4.2 工厂检验和监造 (6)5 一次、二次及土建接口要求（适用新建工程） (6)5.1 电气一次接口 (6)5.2 电气二次接口 (6)5.3 土建接口 (7)1 总则1.1 一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

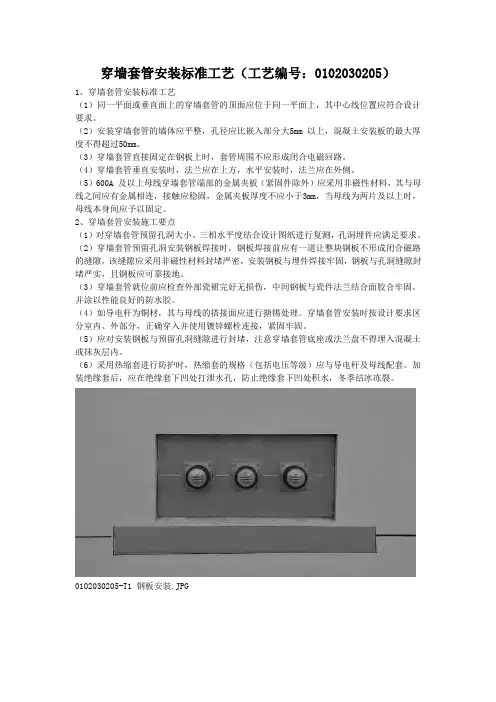

穿墙套管安装标准工艺（工艺编号：010*******）1、穿墙套管安装标准工艺（1）同一平面或垂直面上的穿墙套管的顶面应位于同一平面上，其中心线位置应符合设计要求。

（2）安装穿墙套管的墙体应平整，孔径应比嵌入部分大5mm 以上，混凝土安装板的最大厚度不得超过50mm。

（3）穿墙套管直接固定在钢板上时，套管周围不应形成闭合电磁回路。

（4）穿墙套管垂直安装时，法兰应在上方，水平安装时，法兰应在外侧。

（5）600A 及以上母线穿墙套管端部的金属夹板（紧固件除外）应采用非磁性材料，其与母线之间应有金属相连，接触应稳固，金属夹板厚度不应小于3mm，当母线为两片及以上时，母线本身间应予以固定。

2、穿墙套管安装施工要点（1）对穿墙套管预留孔洞大小、三相水平度结合设计图纸进行复测，孔洞埋件应满足要求。

（2）穿墙套管预留孔洞安装钢板焊接时，钢板焊接前应有一道让整块钢板不形成闭合磁路的缝隙，该缝隙应采用非磁性材料封堵严密，安装钢板与埋件焊接牢固，钢板与孔洞缝隙封堵严实，且钢板应可靠接地。

（3）穿墙套管就位前应检查外部瓷裙完好无损伤，中间钢板与瓷件法兰结合面胶合牢固。

并涂以性能良好的防水胶。

（4）如导电杆为铜材，其与母线的搭接面应进行搪锡处理。

穿墙套管安装时按设计要求区分室内、外部分，正确穿入并使用镀锌螺栓连接，紧固牢固。

（5）应对安装钢板与预留孔洞缝隙进行封堵，注意穿墙套管底座或法兰盘不得埋入混凝土或抹灰层内。

（6）采用热缩套进行防护时，热缩套的规格（包括电压等级）应与导电杆及母线配套。

加装绝缘套后，应在绝缘套下凹处打泄水孔，防止绝缘套下凹处积水，冬季结冰冻裂。

010*******-T1 钢板安装.JPG010*******-T2 穿墙套管安装成品。

20kV-35kV交流穿墙套管通用技术规范本规范对应的专用技术规范目录穿墙套管采购标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。

2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表8项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4、对扩建工程，项目单位应在专用部分提出与原工程相适应的电气及土建的接口要求。

5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表10 技术偏差表”外，必要时应提供相应试验报告。

目录1 总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资质文件 (1)1.3 工作范围和进度要求 (1)1.4 对设计图纸、说明书和试验报告的要求 (1)1.5 标准和规范 (4)1.6 投标时必须提供的技术数据和信息 (4)1.7 备品备件 (4)1.8 专用工具和仪器仪表 (4)1.9 安装、调试、试运行和验收 (5)2 性能要求 (5)2.1外观工艺要求 (5)2.2 结构要求 (5)2.3 安装要求 (5)2.4 铭牌要求 (5)2.5 设备防腐 (5)2.6 附件 (5)2.7 其他 (5)3 试验 (6)3.1 型式试验（含特殊试验及其他试验） (6)3.2 例行及现场试验 (6)4 技术服务、工厂检验和监造 (6)4.1 技术服务 (6)4.2 工厂检验和监造 (6)5 一次、二次及土建接口要求（适用新建工程） (6)5.1 电气一次接口 (6)5.2 电气二次接口 (6)5.3 土建接口 (7)1 总则1.1 一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

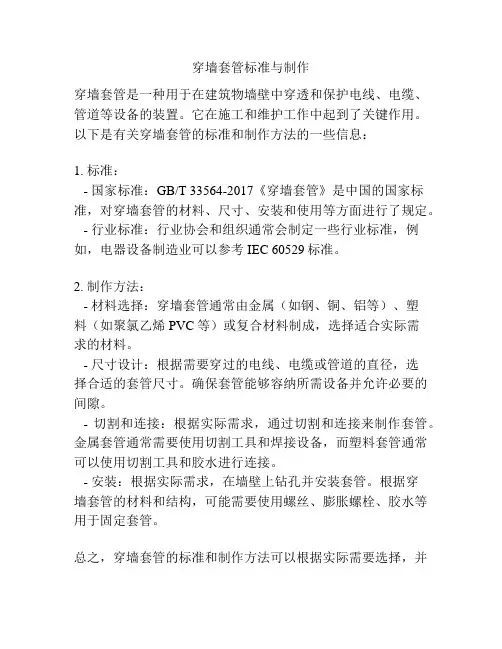

穿墙套管标准与制作
穿墙套管是一种用于在建筑物墙壁中穿透和保护电线、电缆、管道等设备的装置。

它在施工和维护工作中起到了关键作用。

以下是有关穿墙套管的标准和制作方法的一些信息：
1. 标准：
- 国家标准：GB/T 33564-2017《穿墙套管》是中国的国家标准，对穿墙套管的材料、尺寸、安装和使用等方面进行了规定。

- 行业标准：行业协会和组织通常会制定一些行业标准，例如，电器设备制造业可以参考IEC 60529标准。

2. 制作方法：
- 材料选择：穿墙套管通常由金属（如钢、铜、铝等）、塑
料（如聚氯乙烯PVC等）或复合材料制成，选择适合实际需
求的材料。

- 尺寸设计：根据需要穿过的电线、电缆或管道的直径，选
择合适的套管尺寸。

确保套管能够容纳所需设备并允许必要的间隙。

- 切割和连接：根据实际需求，通过切割和连接来制作套管。

金属套管通常需要使用切割工具和焊接设备，而塑料套管通常可以使用切割工具和胶水进行连接。

- 安装：根据实际需求，在墙壁上钻孔并安装套管。

根据穿
墙套管的材料和结构，可能需要使用螺丝、膨胀螺栓、胶水等用于固定套管。

总之，穿墙套管的标准和制作方法可以根据实际需要选择，并
确保符合相关的国家标准和行业标准。

制作时需要注意材料选择、尺寸设计、切割和连接技术以及正确的安装方法。

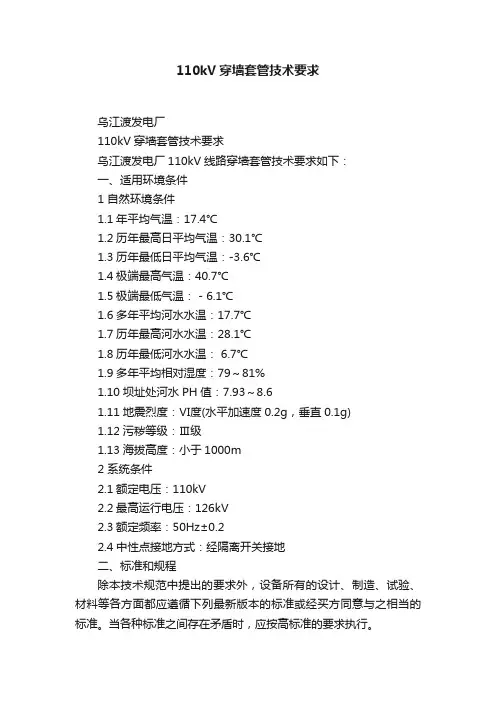

110kV穿墙套管技术要求乌江渡发电厂110kV穿墙套管技术要求乌江渡发电厂110kV线路穿墙套管技术要求如下：一、适用环境条件1 自然环境条件1.1年平均气温：17.4℃1.2历年最高日平均气温：30.1℃1.3历年最低日平均气温：-3.6℃1.4极端最高气温：40.7℃1.5极端最低气温：－6.1℃1.6多年平均河水水温：17.7℃1.7历年最高河水水温：28.1℃1.8历年最低河水水温：6.7℃1.9多年平均相对湿度：79～81%1.10坝址处河水PH值：7.93～8.61.11地震烈度：Ⅵ度(水平加速度0.2g，垂直0.1g)1.12污秽等级：Ⅲ级1.13海拔高度：小于1000m2 系统条件2.1额定电压：110kV2.2最高运行电压：126kV2.3额定频率：50Hz±0.22.4中性点接地方式：经隔离开关接地二、标准和规程除本技术规范中提出的要求外，设备所有的设计、制造、试验、材料等各方面都应遵循下列最新版本的标准或经买方同意与之相当的标准。

当各种标准之间存在矛盾时，应按高标准的要求执行。

DL/T 1001-2006 《复合绝缘高压穿墙套管技术条件》GB/T 4109-2008 《交流电压高于1000V的绝缘套管》GB/T 5273-1985 《变压器、高压电器和套管的接线端子》DL/T 864-2004 《标称电压高于1000V交流架空线路用复合绝缘子使用导则》GB/T 19519-2004 《标称电压高于1000V的交流架空线路用复合绝缘子--定义、试验方法及验收准则》三、穿墙套管的技术条件1、型式：户外-户内复合绝缘干式电容型穿墙套管2、额定电压：126KV3、额定电流：630A4、套管的爬电比距：≥25mm/kV5、套管合成绝缘外套缺陷面积：不超过总表面积的0.1%6、套管的介质损耗因数（tgδ）：在工频1.05Ur/电压下的tgδ小于0.003，当电压升高到Ur时，Δtgδ<0.0017、套管的电容量（C）：耐压前后所测得的C的增大值应小于相当一层电容量的75%8、局部放电量：对套管施加1.05Ur/的电压，其局部放电量小于5pC9、绝缘水平：工频耐受电压（60s）：230kV；雷电冲击耐受电压：550kV10、套管各部位的发热温度和温升：在长期施加额定电流至稳定后，各部发热温度≤105℃，载流导体的最高温升≤55K11、套管的弯曲耐受负荷：630A为1250N12、套管额定热短时耐受电流（Ith）：25Ir，1秒13、套管额定动稳定峰值电流（Id）：2.5倍Ith的峰值14、套管的密封性能：按照GB/T 19519-2004的5.1.3.3规定进行水煮试验。

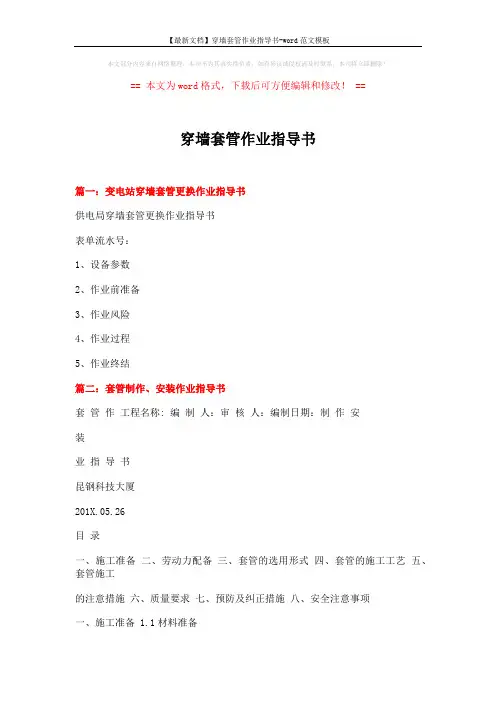

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==穿墙套管作业指导书篇一：变电站穿墙套管更换作业指导书供电局穿墙套管更换作业指导书表单流水号：1、设备参数2、作业前准备3、作业风险4、作业过程5、作业终结篇二：套管制作、安装作业指导书套管作工程名称: 编制人：审核人：编制日期：制作安装业指导书昆钢科技大厦201X.05.26目录一、施工准备二、劳动力配备三、套管的选用形式四、套管的施工工艺五、套管施工的注意措施六、质量要求七、预防及纠正措施八、安全注意事项一、施工准备 1.1材料准备钢板、焊接钢管、碳钢管、焊条、乙炔、氧气等。

1.2机具准备电焊机、卷尺、气割设备、划针、线锤、水平仪、钢板尺、水平尺、小线、小钢锯等。

1.3作业条件跟随土建进度，水平穿梁套管在主体结构梁钢筋绑扎完成，楼层应有明确的标高线预埋；穿楼板预埋套管在结构板面模板完成，板面底筋没有绑扎之前预埋；穿墙预埋套管在剪力墙钢筋绑扎完成，封模之前预埋。

二、劳动力配备 2.1需要劳动力计划管工：1名电焊工：2名测量工：由管工兼职气焊工；1名 2.2 人员培训2.2.1 学习《建筑给排水及采暖工程施工质量验收规范》（GB50242-201X）、《防水套管》（02S404）及给排水施工图。

2.2.2 电（气）焊工等特殊工种必须持证上岗。

三、套管的选用形式3.1套管材质要求：一般穿墙套管为碳钢管，刚性防水套管及柔性防水套管为焊接钢管。

3.2套管制作要求：管道管径在DN100以内，一般穿墙套管管径大两号，管道管径在DN100及以上，套管管径大一号。

刚性防水套管及柔性防水套管按下表要求制作（参照《防水套管》图集02S404）：刚性防水套管表2.1柔性防水套管表2.23.3管道穿越有防水、有防火要求的墙体及穿屋面时，按要求设置刚性防水套管；管道穿越水池外墙时，按要求设置柔性防水套管；无特殊要求的墙体、楼板时，按要求设置一般填料套管。

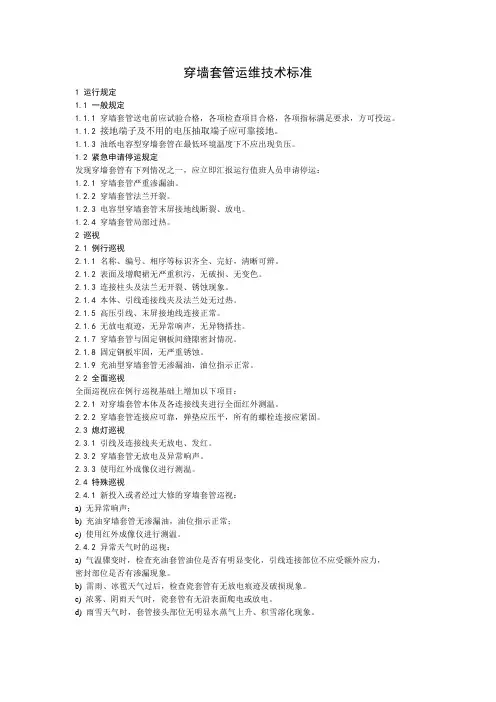

穿墙套管运维技术标准1 运行规定1.1 一般规定1.1.1 穿墙套管送电前应试验合格，各项检查项目合格，各项指标满足要求，方可投运。

1.1.2 接地端子及不用的电压抽取端子应可靠接地。

1.1.3 油纸电容型穿墙套管在最低环境温度下不应出现负压。

1.2 紧急申请停运规定发现穿墙套管有下列情况之一，应立即汇报运行值班人员申请停运：1.2.1 穿墙套管严重渗漏油。

1.2.2 穿墙套管法兰开裂。

1.2.3 电容型穿墙套管末屏接地线断裂、放电。

1.2.4 穿墙套管局部过热。

2 巡视2.1 例行巡视2.1.1 名称、编号、相序等标识齐全、完好，清晰可辨。

2.1.2 表面及增爬裙无严重积污，无破损、无变色。

2.1.3 连接柱头及法兰无开裂、锈蚀现象。

2.1.4 本体、引线连接线夹及法兰处无过热。

2.1.5 高压引线、末屏接地线连接正常。

2.1.6 无放电痕迹，无异常响声，无异物搭挂。

2.1.7 穿墙套管与固定钢板间缝隙密封情况。

2.1.8 固定钢板牢固，无严重锈蚀。

2.1.9 充油型穿墙套管无渗漏油，油位指示正常。

2.2 全面巡视全面巡视应在例行巡视基础上增加以下项目：2.2.1 对穿墙套管本体及各连接线夹进行全面红外测温。

2.2.2 穿墙套管连接应可靠，弹垫应压平，所有的螺栓连接应紧固。

2.3 熄灯巡视2.3.1 引线及连接线夹无放电、发红。

2.3.2 穿墙套管无放电及异常响声。

2.3.3 使用红外成像仪进行测温。

2.4 特殊巡视2.4.1 新投入或者经过大修的穿墙套管巡视：a) 无异常响声；b) 充油穿墙套管无渗漏油，油位指示正常；c) 使用红外成像仪进行测温。

2.4.2 异常天气时的巡视：a) 气温骤变时，检查充油套管油位是否有明显变化，引线连接部位不应受额外应力，密封部位是否有渗漏现象。

b) 雷雨、冰雹天气过后，检查瓷套管有无放电痕迹及破损现象。

c) 浓雾、阴雨天气时，瓷套管有无沿表面爬电或放电。

d) 雨雪天气时，套管接头部位无明显水蒸气上升、积雪溶化现象。

第1篇一、项目背景随着城市化进程的加快，高层建筑和复杂结构的建筑越来越多，穿墙套管在建筑电气、给排水、通风空调等系统的安装中扮演着重要角色。

穿墙套管施工的质量直接影响到建筑物的整体安全和使用功能。

本方案旨在制定一套科学、合理、高效的穿墙套管施工方案，确保施工质量，提高施工效率。

二、施工准备1. 技术准备- 施工前，组织技术人员进行方案学习，明确施工工艺、质量标准和安全要求。

- 对施工人员进行技术交底，确保每位施工人员了解施工流程和注意事项。

2. 材料准备- 根据设计图纸和施工方案，准备足够的穿墙套管、密封材料、连接件等施工材料。

- 材料进场前，进行质量检查，确保材料符合国家标准。

3. 工具准备- 准备电钻、扳手、螺丝刀、水平尺、钢卷尺等施工工具。

4. 人员准备- 组建专业的施工队伍，明确各工种人员的职责和分工。

三、施工工艺1. 测量定位- 根据设计图纸，确定穿墙套管的位置和尺寸。

- 使用钢卷尺和水平尺进行测量，确保定位准确。

2. 开孔- 使用电钻在墙面上按照设计位置开孔，孔径应略大于套管直径。

- 开孔过程中，注意保护墙面，避免损坏墙体结构。

3. 套管安装- 将套管安装到开好的孔中，确保套管垂直、牢固。

- 使用水平尺检查套管是否水平，如有偏差，进行调整。

4. 密封处理- 在套管与墙体之间填充密封材料，如发泡胶、硅酮密封胶等。

- 确保密封材料填充密实，无空隙，防止水分和灰尘进入。

5. 连接件安装- 根据设计要求，安装连接件，如固定螺丝、防水圈等。

- 确保连接件安装牢固，无松动。

6. 管道穿线- 将电气、给排水、通风空调等管道穿入套管中。

- 确保管道穿线整齐，无交叉，便于后期维护。

7. 检查验收- 对穿墙套管施工进行检查，包括套管位置、尺寸、密封性、连接件等。

- 验收合格后，填写验收记录。

四、质量控制1. 材料质量- 严格检查施工材料的合格证、检验报告等，确保材料符合国家标准。

2. 施工过程- 严格执行施工工艺，确保施工质量。

北京穿墙套管标准
本标准规定了北京地区穿墙套管的要求，包括材料、尺寸、安装方式、制作工艺和检验标准。

本标准适用于北京地区建筑物中使用的穿墙套管的设计、生产和安装。

1. 材料
穿墙套管应采用符合国家标准的材料，如钢材、塑料等。

具体要求如下：
1.1. 钢材：应采用Q235及以上级别的钢材，其质量应符合GB/T 700的规定。

1.2. 塑料：应采用耐腐蚀、阻燃性能良好的材料，如HDPE、PVC 等。

其性能应符合相应的国家标准。

2. 尺寸
穿墙套管应根据实际需要设计合适的尺寸，一般应满足以下要求：
2.1. 内径：应不小于所穿线缆的外径，但不得小于10mm。

2.2. 壁厚：应根据使用环境和线缆重量等因素进行设计，一般应不小于2mm。

2.3. 长高：应根据实际需要和建筑规范进行设计，一般应不小于100mm。

3. 安装方式
穿墙套管应采用合适的安装方式，以保证其牢固、美观和防水性能。

一般应遵循以下要求：
3.1. 位置：应根据实际需要安装在墙壁适当的位置，并应便于
维修和更换。

3.2. 固定方式：应根据实际需要采用不同的固定方式，如膨胀螺栓固定、预埋件固定等。

但应保证其牢固稳定，不松动。

3.3. 防水措施：应对套管的连接处和套管与线缆之间的空隙进行防水处理，以防止渗水。

4. 制作工艺
穿墙套管应采用先进的制作工艺，以保证其外观美观、耐用可靠。

一般应遵循以下要求：
4.1. 切割：应对钢材进行切割，以保证其尺寸准确、边缘平整。

4.2. 打磨：应对切割后的钢材进行打磨，以保证其表面光滑、无毛刺。

穿墙套管规范要求穿墙套管是一种供水、供暖管道壁板与墙体连接的特殊设备，其规范要求由各地政府及质监部门制定。

一、穿墙套管材质要求1.穿墙套管必须与水、暖管道材质相一致，例如普通碳钢、不锈钢、铝和铜等材料，有利于管材的防腐、耐磨、耐高压。

2.穿墙套管表面处理，必须采用热处理方法，使之有更高的耐腐蚀性、粘结性和耐磨损性。

3.穿墙套管的坚固性，要求穿墙套管的连接处能够保持稳固，以防止管道受到干扰而发生变形。

二、穿墙套管施工要求1.穿墙套管必须垂直安装，保证安装时与墙体呈垂直，以便管道和墙体之间能够形成坚固的接触，减少管道抖动发生变形的可能。

2.穿墙套管施工时，必须采用小口径的电钻，电钻的口径一般不超过：聚碳酸酯、塑料及碳钢套管的内径3.3-3.8mm，而不锈钢套管的内径3.3-3.5mm。

3.穿墙套管应贴在墙体上，保证管道和墙体之间保持稳固，充分地利用墙体弹性接触，有利于管道内径的增大，以减少水流阻力。

4.施工时须遵守安装后一定期限内，以保持管道正常工作状态的原则。

三、穿墙套管检验要求1.穿墙套管要求经常性检查，以确保管路的正常工作和操作状态。

2.穿墙套管必须在施工完成后，经过完善的检验、检测，以确保施工质量。

3.穿墙套管应通过检验后，施工单位方可开展管道安装工程。

四、穿墙套管验收要求1.穿墙套管的安装要符合设计要求，其验收应符合相关标准、技术规范、施工质量要求。

2.施工完成后，须经相关有关部门验收才可以投入使用。

3.验收应按照施工图纸要求，内容包括材料质量、安装性能、水泄漏检查等。

4.若发现缺陷，要及时纠正，以保证管道安装安全可靠。

总之，穿墙套管的施工质量是管道工程质量的关键，要求施工人员必须严格遵守上述规范要求，以确保管道的正常使用和稳定的工作性能。

穿墙套管实施方案一、前言穿墙套管是一种用于室内外布线的管道，可以有效地保护电缆和线路，同时也能美观地隐藏在墙内，起到美化室内外环境的作用。

因此，穿墙套管的安装实施方案显得尤为重要。

本文将详细介绍穿墙套管的实施方案，包括材料准备、安装步骤、注意事项等内容，希望能够对相关工作人员提供一定的参考和帮助。

二、材料准备1. 穿墙套管：根据实际需要选择合适的规格和材质的穿墙套管，一般有塑料、金属等材质可供选择。

2. 安装工具：包括电钻、扳手、螺丝刀、量具、切割工具等。

3. 固定件：用于固定穿墙套管的配件，如卡子、螺丝等。

4. 其他辅助材料：包括接头、胶水、密封胶等。

三、实施步骤1. 确定布线路线：首先需要确定好穿墙套管的布线路线，根据实际需求和设计图纸确定好套管的走向和长度。

2. 开孔：使用电钻在墙壁上开孔，确保孔径大小和套管规格相匹配。

3. 安装套管：将预先准备好的套管通过开好的孔洞穿入墙内，根据需要进行切割和连接。

4. 固定套管：使用固定件将套管牢固地固定在墙壁上，注意固定件的位置和数量要合理，确保套管的稳固和安全。

5. 接头处理：如果需要对套管进行转弯或连接，需要使用相应的接头和胶水进行处理，确保连接牢固和密封。

6. 检查和清理：安装完成后，对套管进行检查，确保安装质量和线路畅通无阻，同时清理现场，保持整洁。

四、注意事项1. 安全第一：在进行穿墙套管安装时，务必注意安全，佩戴好相关的防护用具，避免发生意外。

2. 精确测量：在开孔和安装套管时，需要精确测量，确保孔位准确，套管长度合适。

3. 材料选择：根据实际需要和环境条件选择合适的套管材质，确保耐用和安全。

4. 接头处理：在进行套管连接时，需要注意接头的处理，确保连接牢固和密封，避免出现线路故障。

5. 施工质量：在进行安装时，需要严格按照规范和要求进行施工，确保安装质量和效果。

五、总结穿墙套管的实施方案是一项重要的工作，需要严格按照规范和要求进行操作，确保安装质量和安全。

一、概述钢套管是建筑工程中常用的一种构件，用于穿楼板、穿墙等工艺。

其质量直接关系到建筑结构的稳定性和安全性。

对于钢套管的质量标准提出了较高的要求。

本文将从材料选择、外观质量、尺寸偏差、加工质量等方面介绍一般穿楼板、穿墙钢套管的质量标准。

二、材料选择1. 钢套管的材料应选择优质碳素结构钢，要求材质均匀，无夹渣、夹砂等缺陷。

2. 材料的化学成分应符合国家标准，包括碳含量、硫、磷、锰含量等指标。

3. 钢套管的材料应具有良好的强度和韧性，满足建筑工程的使用要求。

三、外观质量1. 钢套管的外表面应光滑平整，不得出现划痕、凹凸不平等表面缺陷，要求无掉皮、脱漆等现象。

2. 外表面严禁有氧化铁皮、夹杂物等缺陷，且应保持整体金属光泽。

3. 钢套管的外径和壁厚应符合设计要求，不得超出允许偏差范围。

四、尺寸偏差1. 钢套管的外径、内径、壁厚等尺寸应符合国家标准和建筑设计要求。

2. 外径、内径、壁厚等尺寸的实际测量结果不得超出允许偏差范围。

3. 尺寸偏差超出范围的钢套管不得用于建筑工程中。

五、加工质量1. 钢套管的穿孔、切割等加工工艺应符合国家标准，确保孔径的精度和表面质量。

2. 钢套管的端面应使其光滑平整，无裂纹、变形等现象。

3. 钢套管的加工工艺应遵循安全生产规定，确保加工过程中无人身伤害和设备损坏。

六、总结钢套管作为建筑工程中的重要构件，其质量标准直接关系到建筑结构的安全和稳定。

在选择和使用钢套管时，应严格按照国家标准和建筑设计要求进行选材和加工，确保钢套管的质量达到标准，从而保障建筑工程的安全和可靠性。

建议建筑企业加强对钢套管的质量把控，确保施工质量。

七、质量检验1. 钢套管在生产完成后应进行严格的质量检验，包括外观检查、尺寸测量、化学成分分析等多项检测。

2. 质量检验机构应具备相应资质，检测仪器设备应符合国家标准，确保检测结果准确可靠。

3. 检验合格的钢套管应进行产品标识，包括产品型号、生产日期、质量等级等信息。

施工工艺对混凝土中穿墙套管的要求说到施工工艺对混凝土中穿墙套管的要求，大家可能都会觉得有点儿陌生。

别担心，今天咱们就聊聊这事儿，让你一听就明白，保证能让你脑袋里豁然开朗，心里也不再蒙圈。

咱们都知道，建筑工地上可不是只干活这么简单，背后可是有一套一套的规定和要求的，尤其是这穿墙套管，它可不像你想象中的那样随便给个管子就行。

你看啊，混凝土穿墙套管，顾名思义，就是用来穿越墙体的套管，它的作用可大了。

墙体要承受不同的负荷，这套管就得像个小小的“桥梁”一样，承受各种压力，确保墙体稳定性，防止日后出现问题。

哎，说到这里，你是不是已经开始有点儿琢磨了，这套管是不是得“有模有样”？对，没错！它的质量可得是杠杠的。

别看它在墙里埋得深得很，咱可不能忽视它的存在。

因为一旦穿墙套管出了问题，不仅会影响到墙体的整体结构，还可能影响到后期的施工，甚至一不小心引发安全事故。

所以，穿墙套管的施工可得是重中之重啊！咱们说了这么多，接下来就要说到施工工艺了，别急，这可不是教你怎么拿着锤子砸墙，而是说怎么把这些管子安稳地埋进去，做到“万无一失”。

最基础的一点，穿墙套管的尺寸可不能马虎。

你得考虑管道的直径、壁厚、材质、长度等等，别看这些都是小细节，可一个小小的误差，可能就会让整个施工方案大打折扣。

哦，别忘了，套管的端口也得做好防护措施，这样才能保证管道在施工过程中的稳定性，避免外界环境对它的影响。

要知道，外界环境的变化可不止是风吹雨打这么简单。

你得想想，外界的温度、湿度、甚至是风力都会影响到混凝土的质量和强度，别小看这些影响哦，长期下来，可能会影响到墙体的整体安全。

再说了，混凝土的浇筑可不能光顾着“快”，要保证质量。

要做到均匀浇筑，防止浇筑过程中产生气泡或孔隙，这可不是什么小问题。

你想啊，套管一旦和混凝土之间有了缝隙，那后果可不堪设想，水、电、气管道的安装就会遇到麻烦。

浇筑完成后，混凝土的养护也得跟上。

哎呀，这个养护可是个大事，不能等着混凝土干了就不管了。

直流穿墙套管通用技术规范直流穿墙套管通用技术规范1直流穿墙套管通用技术规范本规范对应的专用技术规范目录2直流穿墙套管通用技术规范直流穿墙套管采购标准技术规范使用说明1. 本标准技术规范分为通用部分、专用部分。
