电缆管线施工标准及验收规范(试行)
本文档旨在建立电缆管线施工标准及验收规范，以确保电缆管
线的安全施工和质量控制。

以下是这些标准和规范的主要内容：
1. 施工前准备
- 在进行电缆管线施工之前，必须进行详细的施工前准备工作，包括调查勘测、设计方案编制和施工计划制定等。

- 施工前还需准备施工材料和工具，并检查其质量和数量是否
符合要求。

2. 施工规范
- 电缆管线的施工必须符合相关法律法规和技术标准要求。

- 施工过程中，必须采取有效的工程措施，保证施工安全和环
境保护。

- 施工人员必须具备相应的技术资质和证书，且必须严格按照
施工方案进行操作。

3. 施工质量控制
- 在施工过程中，必须进行质量控制和监督，确保电缆管线的施工质量符合规范要求。

- 质量控制包括对施工材料的验收、工艺操作的检查和施工质量的抽样检测等。

4. 施工验收
- 施工完成后，必须进行验收工作，包括对管线的功能性和安全性进行检查，并核对施工记录和图纸是否符合要求。

- 验收合格后，方可移交使用。

5. 管理与维护
- 完成施工并移交使用后，必须建立电缆管线的长期管理与维护机制，定期进行巡检和维修保养工作，确保管线的正常运行和使用寿命。

本文档为电缆管线施工标准及验收规范的试行版，旨在为电缆管线施工提供统一的规范和指导。

相关部门和施工单位应密切遵守本文档的规定，并根据实际情况进行适当调整和完善。

> 注意：本文档为试行版，具体内容可能会根据实际情况进行修改和更新。

以上是电缆管线施工标准及验收规范(试行)的主要内容，请按照规范要求进行施工和验收工作。

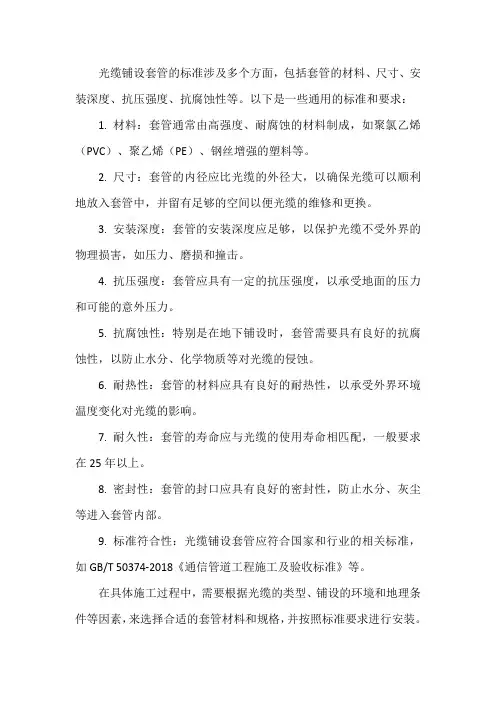

光缆铺设套管的标准涉及多个方面，包括套管的材料、尺寸、安装深度、抗压强度、抗腐蚀性等。

以下是一些通用的标准和要求：
1. 材料：套管通常由高强度、耐腐蚀的材料制成，如聚氯乙烯（PVC）、聚乙烯（PE）、钢丝增强的塑料等。

2. 尺寸：套管的内径应比光缆的外径大，以确保光缆可以顺利地放入套管中，并留有足够的空间以便光缆的维修和更换。

3. 安装深度：套管的安装深度应足够，以保护光缆不受外界的物理损害，如压力、磨损和撞击。

4. 抗压强度：套管应具有一定的抗压强度，以承受地面的压力和可能的意外压力。

5. 抗腐蚀性：特别是在地下铺设时，套管需要具有良好的抗腐蚀性，以防止水分、化学物质等对光缆的侵蚀。

6. 耐热性：套管的材料应具有良好的耐热性，以承受外界环境温度变化对光缆的影响。

7. 耐久性：套管的寿命应与光缆的使用寿命相匹配，一般要求在25年以上。

8. 密封性：套管的封口应具有良好的密封性，防止水分、灰尘等进入套管内部。

9. 标准符合性：光缆铺设套管应符合国家和行业的相关标准，如GB/T 50374-2018《通信管道工程施工及验收标准》等。

在具体施工过程中，需要根据光缆的类型、铺设的环境和地理条件等因素，来选择合适的套管材料和规格，并按照标准要求进行安装。

电缆施工安装规范一、施工准备（一）作业条件1、技术准备:审阅设计图纸,现场勘察电气设备的安装位置和电缆桥架安装的路由;电缆桥架途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸。

2、编制施工方案：根据阅图和勘察记录,选定电缆桥架在不同建筑结构路段的安装型式；根据合同工期和施工人员组成确定施工组织。

确定施工方案时应遵循如下规定:（1）电缆桥架应尽可能在建筑物、构筑物（如墙柱梁、楼板等）上安装。

（2）电缆桥架的总平面布置应做到距离最短又满足施工安装、电缆敷设的要求.（3）梯架或有孔托盘水平敷设时距地高度不低于2.5m；线槽、无孔托盘距地高度不低于2.2m。

但敷设在电气专用房间(如配电室、电气竖井、技术层）内除外。

（4）桥架垂直敷设时，在距地1.8m以下部分应加金属盖保护,但敷设在电气专用房间内时可除外。

（5）电缆桥架多层敷设时其层间距离一般为:①桥架上部距顶板或其他障碍物不应小于0。

3m；②电力电缆桥架间不应小于0。

3m;③控制电缆桥架间不应小于0。

2m；④弱电电缆桥架与电力电缆桥架间不应小于0.5m,如有屏蔽盖板可减至0.3m.（6）下列不同电压不同用途的电缆除因条件限制只能安装在同一层桥架上并采用隔板隔开外，均不应敷设在同一层桥架上:①1kⅤ以上和1kⅤ以下的电缆；②强电、弱电、控制电缆;③应急照明和其他照明电缆；④向一级负荷供电的双路电源电缆.（7）几组电缆在同一高度敷设时,各相邻电缆桥架间应考虑维护、检修的需要,一般不宜小于0。

6m。

（8）电缆桥架水平敷设时,支撑跨距一般为1.5~3m,垂直敷设时，固定点间距不大于2m。

桥架弯曲半径小于300mm时,应在距弯曲段与直线段接合处300～600mm的直线段侧设一个支撑,当弯曲半径大于300mm时,还应在弯曲段中部增设一个支吊架。

在进出箱、柜和变形缝及丁字接头的三端500mm内设支撑。

（9）电缆桥架可采用胀管螺栓或在预埋铁件上焊接的方法固定。

（10）电缆桥架在穿过墙及楼板时，应采取防火隔离措施。

管道安装
安装程序：熟悉图纸→定位放线→外观质量检查→锉口套丝→配管→质量检查隐蔽工程验收→管内杂物清理→管内穿线→绝缘测试→封闭管口→质量检查。

工程中所用材料，其型号、规格、电压等级必须符合设计要求，并附有合格证、质保书。

管道不应有折扁和裂缝，钢管内无铁屑毛刺，切断口应锉平，管口应刮光，管子进入落地柜其高度距地面>50mm，进入配电箱内<5mm，管子应排列整齐，并加护口。

管道弯曲，不应有折皱，凹穴和裂缝等现象，弯曲程度不得大于管外径的10%，弯曲半径，明配4—6倍管外径。

A 下管时可由人工抬管入槽或用非金属绳溜管入槽。

B 接口前应先将承口、插口内外表面清理干净，按插入方向对准承口中心线用人力或设置木档板用撬棍将被安装的管材徐徐插入承口内直至底部。

C 管道接口后应复核管底深度和轴线，使其符合要求。

D 回填土时应从管道轴线两侧同时回填、夯实，在管顶上部200mm以内时必须采用人工用细砂或素土回填。

套管施工工艺一、引言套管施工是一项重要的工程活动，广泛应用于建筑、道路、地下管道以及通信等领域。

它的主要功能是保护和固定管道、电缆等设备，确保其正常运行。

本文将重点介绍套管施工的工艺流程和注意事项。

二、工艺流程1. 前期准备在进行套管施工之前，需要进行充分的前期准备工作。

首先，需要准确测量和规划套管的位置和数量。

其次，根据工程需要选择合适的套管材料和规格。

此外，还需协调好相关部门和人员，确保施工期间的安全和顺利进行。

2. 施工现场清理在开始套管施工之前，需要对施工现场进行彻底清理。

将杂物和垃圾清理干净，并对施工区域进行标识和划定，以便工作人员进行施工。

3. 通知相关部门在进行套管施工工作之前，需要提前通知相关的部门和单位。

这样可以确保施工过程中不会影响到其他设备的正常运行。

通知的内容包括施工时间、地点和施工方案等。

4. 挖掘施工沟槽选择合适的机械设备，开始挖掘施工沟槽。

在挖掘沟槽的过程中，需要注意保持施工沟槽的垂直和水平。

挖掘沟槽的深度和宽度应符合设计要求。

5. 安装套管在完成沟槽的挖掘之后，开始进行套管的安装工作。

根据套管的规格和数量，选择合适的安装工具和设备。

在安装过程中，需要保持套管的水平和垂直，确保套管的固定和稳定。

6. 进行验收在完成套管的安装之后，进行施工的验收工作。

检查套管的质量和安装是否符合相关标准。

对于有问题的部分，进行及时的修复和补救措施。

7. 恢复原状在套管施工完成之后，需要对施工现场进行恢复原状。

清理沟槽和施工材料的残留物，并对周围环境进行清洁和修复。

三、注意事项1. 施工期间注意安全在进行套管施工过程中，应严格遵守安全操作规程。

工作人员必须佩戴相关的安全防护设备，并且注意防止发生事故。

对于施工现场的安全管理，必须做到人员专职负责，确保施工过程安全可控。

2. 技术要求高套管施工是一项技术要求较高的工程活动。

需要具备合格的施工人员和设备，熟悉相关的施工标准和规范。

施工过程中，应注重细节，确保施工质量。

电缆套管施工方案一、引言电缆套管作为一种重要的电缆保护装置，在建筑、工业、交通等领域中扮演着不可或缺的角色。

合理的电缆套管施工方案能够确保电缆的安全运行，减少故障发生的概率，提高工作效率。

本文将针对电缆套管施工方案进行详细探讨，旨在为实际工程中的施工人员提供有益的指导和参考。

二、电缆套管的选择1. 根据工程需求选择合适的材质电缆套管的材质包括金属材质和非金属材质两种类型。

金属材质包括钢、铝、铜等，具有较高的强度和防护性能，适用于较为恶劣的环境；非金属材质则包括塑料、橡胶等材质，具有较好的耐腐蚀性和绝缘性能，适用于一般工程。

在选择电缆套管材质时，需要根据具体工程情况，综合考虑环境条件、电缆类型和预算等因素。

2. 确定套管尺寸和数量根据电缆的数量和尺寸，结合施工环境和安装要求，确定电缆套管的尺寸和数量。

在确定尺寸时，需考虑电缆的弯曲半径、导管的直径和电缆的容纳能力，以确保电缆能够顺利通过套管。

三、施工准备工作1. 清理施工区域在进行电缆套管施工前，需将施工区域周围的杂物和障碍物清除干净，以确保施工的顺利进行。

同时，需要按照规定进行安全措施的设置，如设置警示标志和保护栏杆，确保施工过程中的安全性。

2. 确定电缆套管路径根据工程设计要求，在施工区域内确定电缆套管的路径，避开重要设备、管线和潜在障碍物。

在确定路径时，需注意考虑电缆的敷设长度、弯曲半径和连接点的位置。

3. 准备施工所需材料和工具根据实际施工需要，准备好电缆套管、连接件、固定件和工具等材料和设备。

确保施工过程中的材料供应和工具配备，提高施工效率。

四、电缆套管施工步骤1. 打开施工区域根据确定的电缆套管路径，使用合适的工具，如砂轮机、钢锯等，将施工区域内的地面、墙面或天花板等材料进行切割或穿孔，打开施工通道。

2. 安装电缆套管将准备好的电缆套管从施工通道的起点处开始逐段安装。

根据实际情况选择合适的连接件将套管连接起来，并使用固定件将套管固定在施工通道的墙壁或地面上。

电缆保护管埋设施工工艺
埋管接头处消毛刺,防止划伤电缆保护层,接头采用套管。

埋管平直、美观，电缆无外露。

1.适用范围
适用于室内明装电气导管安装。

2.大样图
3.工艺核心要义叙述
线管颜色可按照使用用途来喷涂，建议强电为绿色，弱电为白色。

软管长度：照明小于等于1200mm；动力小于等于800mm。

明配导管在终端、弯头中点、或柜、台、箱、盘等边缘的150mm～500mm范围内设置固定码。

现场条件允许的情况下，按本工艺标准所设定的距离设置固定码。

中间直线段固定码的距离按规范、设计要求。

并列明配的导管固定码按“左右左”或“下上下”的品字方式布置
4.注意事项
线管明配时应采用明装线盒，线盒外形尺寸为86*86,深度宜为40mm,不用的敲落孔应完整、密封，明装管固定时一律采用离墙码。

软管进出线盒需加锁母。

5.产品图片。

工艺标准图名称 管道套管制作安装工艺编号 JWA-JDGG-004标准参考图标准要求①套管切割整齐，毛刺清理干净，套管切割应采用切割机切割，不应采用气割。

镀锌套管焊接、切割面应作防腐处理。

②穿外墙与屋面套管应采用镀锌套管。

非镀锌金属套管内壁及露出混凝土外部分应防腐处理。

③电缆套管应作扩口处理，避免挂坏电缆皮。

喇叭口制作应热处理敲制15°，扩口长度为20mm 。

④刚性及柔性防水套管的翼环厚度与宽度符合图集标准要求。

（图集号02S404）⑤防水套管翼环与套管焊接应该平滑严密，无烧穿现象。

⑥各类套管应该保证居中，居中应该采用公司短钢筋点焊的“套管居中定位装置专利”。

⑦穿墙套管两端应与墙体的完成面平齐，图示套管留出了抹灰层高度。

⑧穿内墙套管内部采用玻璃棉等不燃材料封堵，套管居中。

⑧-1穿钢筋混凝土外墙外墙套管，在土建浇混凝土前应采取固定措施，为保证定位准确可采取单独设置支架固定的方式。

⑨防水套管内部采用油麻油膏填塞，非防水套管内部采用玻璃棉防火泥等柔性不燃材料封堵。

⑩套管外部应该用防火泥或者膨胀水泥抹面作为保护层。

?套管大小应该比管道外壁大两号。

有保温层及保护壳的管道应该考虑保温层及保护壳的厚度。

?保温管道套管大小应考虑保温层厚度。

保温管道套管内部的保①②③④⑤温层应该采用整段保温层，不能采用碎料填塞，防治产生空隙结露。

保温层与套管之间应采用不燃柔性材料封堵严密。

?穿楼板套管底部与楼板平齐，上部有防水要求部位高出楼板完成面50mm ，无防水要求高出楼板完成面20mm 。

多根管道并排套管间距均匀，高度一致。

?明装与装饰要求高的创优工程，套管外应设装饰盖，起到防火与美观的作用。

?套管内部不能有接头，管道支架、阀门、接头等应该距离套管200mm 以上。

?风管、桥架穿越防火墙应设有 钢板厚度1.6mm 及以上的套管， 并作防火封堵。

风管、桥架穿越 其它墙体均应设置套管。

○17水管、风管、桥架等各类套管出外墙时，应该采用不锈钢或者铝板带坡度防水罩，防水罩与墙体接触处应打胶密封处理。

ICS前言本标准于x年x2月x日首次发布。

本标准由xx提出并起草。

本标准主要起草人：xxxxxxxxxxxxxxxxxxxxxx管道1. 范围本标准规定了XXXXXXXXXXXXXX管道的定义、分类、要求、实验方法、检验规则及标志、包装、运输和贮存。

本标准适用于电缆保护用和类似工作条件下的管道。

2. 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

GB/T244 金属管弯曲实验方法GB/T246 金属管压扁实验方法GB/T1408 .1 固体绝缘材料工频电气强度的试验方法GB/T1732 漆膜耐冲击性测定法GB/T1766 色漆和清漆涂层老化的评级方法GB/T2102 钢管的验收、包装、标志和质量证明书。

GB/T3091低压流体输送用焊接钢管YB/T5305 碳素结构钢电线套管３. 定义XXXXXXXXXXXXXX管道是指以钢管为基体材料，经过处理工艺将粉末材料均匀涂敷在钢管内外表面，形成防腐层的产品。

以下简称XX管。

4．产品分类XX管按管端形式分为平端管和法兰管。

5. 要求5.1材质要求5.1.1 钢管用于涂敷的原坯管质量应依据表1的规定。

表15.1.2 粉末材料用于涂敷钢管的粉末材料，应以聚乙烯树脂为基料，加入适量抗氧化剂及助剂制成。

5.2 XX管的公称口径用原坯管的公称口径表示。

5.3XX管的涂层应符合表2所示的各项指标：表 26 试验方法6．1 涂层外观按GB/T11186.2的规定进行。

6．2涂层颜色按GB/T11186.2的规定进行。

6．3涂膜厚度（膜厚）XX管的涂膜厚度应用测量精度不低于±5%的磁性测厚仪测量。

测量时应在圆柱表面上测量相距500mm的三点，取其算术平均值。

6．4针孔试验用针孔探测仪在1500V电压下，对整支XX管的涂层进行检测，应无火花。

电缆铺设规范电缆铺设规范是指在建设或维护电线电缆工程时所需遵守的一系列规则和要求。

以下是电缆铺设的一些常见规范：1. 电缆选择：根据不同的应用场景和需要，选择符合国家标准的电缆进行铺设。

电缆的品种、型号和规格应符合设计要求，并具有相应的电气性能和机械性能。

2. 电缆通道：确保电缆通道的设计合理，能够满足电缆的散热、绝缘和绝缘距离的要求。

在不同的场地条件下选择合适的电缆通道材料，如槽道、桥架等，并对通道进行适当的支撑与固定。

3. 电缆敷设：电缆的敷设应符合设计要求，并考虑到电缆的保护、绝缘和维护等因素。

在敷设过程中，应注意电缆的弯曲半径、拉力和施力方向，防止电缆的受损和变形。

4. 电缆接头：电缆接头的安装应符合国家标准和设计要求，并采用符合规范的接头材料和设备。

接头的连接应牢固可靠，保证电气和机械性能的完整。

5. 电缆标识：对于敷设的每一段电缆，应进行清晰可见的标识。

标识内容应包括电缆编号、电压等级、电流容量、敷设日期等相关信息，并与施工图纸相符。

6. 环境保护：在电缆铺设过程中，应遵守环境保护的相关法律法规和规范要求。

电缆铺设应与其他设施、管道和通道保持一定的距离，避免交叉干扰和电磁干扰。

7. 工艺要求：电缆铺设过程中，应保持施工现场的整洁和安全。

施工人员应熟悉电缆铺设的工艺要求，使用合适的工具和设备进行施工，并按照正确的方法和顺序进行操作。

8. 穿越障碍物：当电缆需要穿越障碍物时，应采取合适的保护措施，如加装保护套管、安装隔板等。

对于需要穿越地下管道或管线的情况，应提前进行勘测和协调，并按照相关规范进行施工。

9. 调试验收：完成电缆铺设后，应进行调试和验收。

调试和验收过程中，应按照相关标准和规范进行测试和检查，确保电缆的质量和安全。

10. 安全防护：在电缆铺设过程中，施工人员应遵守安全操作规程，佩戴个人防护用品，确保施工安全。

铺设电缆时应警示周围人员，并设置必要的安全警示标识。

总之，电缆铺设规范是为了保证电缆铺设的质量和安全，减少故障和损坏的风险。

电缆套管的材质及敷设原则电缆敷设施工工艺标准(HFWX&#8226；QB/1-6-008-2004)l、范围本工艺标准适用于10KV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。

2、施工准备2.1[wiki]设备[/wiki]及材料要求2.1.1所有材料规格型号及电压等级应符合设计要求，并有产品合格证。

2.1.2每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。

电缆轴应完好无损。

2.1.3电缆外观完好无损，铠装无锈蚀、无[wiki]机械[/wiki]损伤，无明显皱折和扭曲现象。

油浸电缆应密封良好，无漏油及渗油现象。

橡套及塑料电缆外皮及绝缘层无老化及裂纹。

2.1.4各种金属型钢不应有明显锈蚀，管内*刺，所有紧固螺栓，均应采用镀锌件。

2.1.5其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、黑胶布、聚氯乙烯带、聚脂胶粘带等均应符合要求。

2.2主要机具2.2.1电动机具、敷设电缆用的支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳千斤顶。

2.2.2绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。

2.2.3无线电对讲机(或简易电话)、手持扩音喇叭(有条件可采用多功能扩大机作通讯联络)。

2.3作业条件2.3.1土建工程应具备下列条件：(1)预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。

(2)电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。

(3)电缆沿线模板等设施拆除完毕。

场地清理干净、道路畅通，沟盖板齐备。

(4)架电缆用的轴辊、支架及敷设用电缆托架准备完毕，且符合安全要求，电缆沿线照明照度满足施工要求。

(5)直理电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。

盖板及砂子运至沟旁。

2.3.2设备安装应具备下列条件(1)变配电室内全部电气设备及用电设备配电箱柜安装完毕。

(2)电缆桥架、电缆托盘、电缆支架及电缆保护管安装完毕，并检验合格。

电线电缆安装标准规范电线电缆安装标准规范电线电缆是电力系统的重要组成部分，也是现代生产生活中必不可少的基础设施。

其安装质量好坏直接决定着电力系统的安全性、可靠性和经济性。

因此，对电线电缆的安装必须严格按照标准规范来进行。

一、安装前准备在进行电线电缆安装工作之前，必须做好以下几个方面的准备工作1. 安装人员需经过培训、考试并获得相应证书，具备安装电线电缆的技能和能力。

2. 电线电缆和相关设备的验收工作要做好，并根据质量检测结果保证设备的完好性和适用性。

3. 在安装前，先要对工作现场进行勘察，制定详细的施工方案，并征得业主或使用单位的同意。

4. 确保所需的安全设施和工具齐备，并进行必要的安全培训及安全防护措施的实施。

二、电缆敷设1. 电缆敷设时，应根据实际情况，合理规划线路走向和电缆的横截面及数量，保证电缆敷设合理、直线导通、整齐美观、易于检修维护。

2. 在敷设过程中，应避免电缆受到机械损伤和冲击，尽量避免走水渠及其他易受侵蚀的场所，如有必要，应采用防护措施。

3. 在敷设过程中，可以采用沟槽、管线、电缆桥架、借道塔等方式对电缆进行保护。

4. 在敷设过程中，应注意保持电缆的水平度，保证电缆的导通性和安全性。

5. 敷设电缆时，应按要求对电缆直径、质保期进行认真记录，以便于后期检查或更换。

三、电缆架设1. 电缆架设时，应做好架设高度和距离的计算，并安装在合适的位置。

2. 设备安装时，为保证设备与线缆的配合，应广泛参考制造厂家提供的资料，按照要求制定电缆连接方案。

3. 在架设过程中，应严格按照杆塔、支架技术规范把好工艺质量关，确保线路安全、适用、美观。

四、电缆接头制作1. 电缆接头的制作需要遵循严格的工艺要求和标准，只有通过正规培训并经过考试的人员才能进行电缆接头的制作工作。

2. 在制作接头时，首先应排除接头本身缺陷和生产损伤，经过质量检测合格之后，方可进行连接。

3. 接头制作时，必须严格控制连接区域的湿度，防止接头处水分过高而引起损伤，同时需注意保持接头干净，避免进入积尘、雨雪等可能导致电气故障的物质。

电线套管有什么规范篇一：线管介绍及配管规范线管介绍及配管规范第一部分线管介绍一、线管分类SC：焊接钢管TC：电线管（薄钢管）PC/PVC：硬质塑料管/聚氯乙烯硬管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管KPC波纹管二、线管解释1、焊接钢管SC管是钢导管的英文单词 steel conduit 的开头字母缩写。

SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管）。

TC管是薄壁电线管。

RC管通于原来标注的GG，是通常说的水煤气管。

以上通称焊接钢管。

2、非金属管PC/PVC硬质塑料管/聚氯乙烯硬管FPC半硬管KPC波纹管3、桥架CT是桥架敷设。

桥架分为金属桥架和非金属桥架，其中金属桥架分为防火桥架和普通桥架，金属桥架按照制作工艺分为盒式桥架和梯形桥架。

消防上一般使用金属防火桥架。

4、目前几种常见的金属线管KBG、JDG是薄壁电线管的一个变种，它属于行业标准标注，不是国标和SC管等不是一回事，SC管是规范上的焊管而且是厚壁的，壁厚通常不小于3mm。

KBG是扣压式电气导管，使用专用的压钳将套接管与导管压接紧固。

JDG是紧固式电气导管，套管与导管使用用螺丝紧固。

JDG、KBG管成为镀锌钢管，不用防腐、不用跨接，颜色是黄色的。

壁厚为1.2mm-2.5mm左右。

广泛应用，节省钢材。

安装简便，功效高。

但要用正规厂家的，否则弯曲时，易扁、开裂。

要用配套的弯曲工具和弹簧。

JDG管JDG导管系列产品是我公司在吸收国内外同类先进技术的改进型，与日本JIS工业标准相一致，并与GB50303、GB50300相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国内市场同类产品易滑扣等不良现象。

选材精当JDG导管及系列产品均采用优质钢材，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。

施工方便无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序（如果作为明敷设消防电线管使用时需要刷金属防火涂料）。

电线电缆使用安装知识及验收规范第一章总则第1.0.1条为保证电缆线路安装工作的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，制订本规范。

矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。

1.2.3.4.5.三、电缆附件的绝缘材料的防潮包装应密封良好，并应根据材料性能和保管要求贮存和保管。

四、防火涂料、包带、堵料等防火材料，应根据材料性能和保管要求贮存和保管。

五、电缆桥架应分类保管，不得因受力变形。

充油电缆应经常检查油压，并作记录，油压不得降至最低值。

当油压降至零或出现真空时，应及时处理。

第三章电缆管的加工及敷设在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。

一、管口应无毛刺和尖锐棱角，管口宜做成喇叭形。

二、电缆管在弯制后，不应有裂缝和显着的凹瘪现象，其弯扁程度不宜大于管子外径的10%；电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。

三、金属电缆管应在外表涂防腐漆或涂沥青，镀锌管锌层剥落处也应涂以防腐漆。

一、电缆管应安装牢固；电缆管支持点间的距离，当设计无规定时，不宜超过3m。

二、当塑料管的直线长度超过30m时，宜加装伸缩节。

一、金属电缆管连接应牢固，密封应良好，两管口应对准。

套接的短套管或带螺纹的管接头的长度，不应小于电缆管外径的2.2倍。

金属电缆管不宜直接对焊。

控制电缆电力电缆6～10kV35kV单芯?35kV三芯?110kV110kV注：h表示槽盒外壳高度。

在有坡度的电缆沟内或建筑物上安装的电缆支架，应有与电缆沟或建筑物相同的坡度。

敷设方式?电缆隧道及夹层?电缆沟?吊架?桥架?最上层至沟顶或楼板?300～350?150～200?150～200?350～450?最下层至沟底或地面?100～150?50～100?—?100～150?一、电缆梯架(托盘)、电缆梯架(托盘)的支(吊)架、连接件和附件的质量应符合现行的有关技术标准。

电缆管安装施工方案一、前言电缆管是电缆敷设的重要设施，合理施工可以确保电缆的安全运行。

本文将介绍电缆管安装的施工方案，包括施工前的准备工作、施工步骤、注意事项等内容。

二、施工前准备1. 材料准备•电缆管•弯头、三通等配件•固定支架•工具箱•安全帽、手套等个人防护用品2. 设计方案确认确认电缆管的敷设路径、走向，并根据设计方案准备施工图纸。

3. 现场勘测测量施工场地各种尺寸，确认管道走向，标明地下管线位置。

三、施工步骤1. 开挖沟槽根据设计要求，在地面上开挖沟槽，保证沟槽宽度、深度符合要求。

2. 铺设管道根据设计图纸要求，先铺设直管，再连接弯头、三通等配件，确保管道连接牢固。

3. 安装固定支架在需要穿越墙面或跨越地面的位置，安装固定支架固定电缆管。

4. 接地处理对电缆管进行接地处理，确保安全。

5. 敷设电缆待管道安装完毕后，进行电缆的敷设，保持电缆整齐，避免打结。

6. 敷设完成验收整个工程，确保电缆管安装符合要求。

四、注意事项1.施工现场应设置明显的安全警示标识，施工人员应佩戴个人防护用品。

2.在施工过程中，注意管道的平整度、连接处的密封性，确保安全运行。

3.对困难操作位置，应采取合适的辅助措施，确保施工质量。

4.施工结束后，对施工现场进行清理和整理，消除安全隐患。

五、结论电缆管安装施工是一个重要的环节，合理施工可以确保电缆的安全运行。

本文介绍了电缆管安装的施工方案，包括前期准备、施工步骤和注意事项等内容，希望对施工人员有所帮助。

电缆及电缆桥架安装敷设标准1范围本章适用于建筑物内电缆桥架安装和桥架内电缆敷设工程.2引用标准《建筑电气工程施工质量验收规范GB 50303—2002》《北京市标准建筑安装分项工程施工工艺规程（第四分册）DBJ 01—26—96》《建筑电气通用图集-内线工程92DQ5》《高层民用建筑设计防火规范（GB50045—95)》。

3施工准备3.1 材料要求：3.1.1 主要材料：电缆桥架、盖板、隔板、电缆、支吊架.3.1.2 辅助材料：电焊条、绝缘导线、铜端子、镀锌带母螺栓、镀锌垫圈、镀锌弹簧垫圈、酚醛防锈漆、汽油、镀锌电缆卡子.3.1.3 所有材料规格、型号及电压等级应符合设计要求，并有产品合格证。

3。

1.4 桥架外观检查：部件齐全,表面光滑、不变形；钢制桥架涂层完整，无锈蚀;玻璃钢制桥架色泽均匀，无破损碎裂;铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。

3。

1.5 电缆外观完好无损,无压扁和扭曲现象。

外皮、绝缘层无老化及裂纹.电缆外护层有明显标识和制造厂标.电缆合格证有生产许可证编号，按《额定电压450/750V及以下聚氯乙烯绝缘电缆》GB 5023。

1～5023.7标准生产的产品有3C认证标志。

3。

1。

6 镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理. 3.1。

7 金属膨胀螺栓:应根据容许拉力和剪力进行选择。

3.2 主要机具：3。

2。

1 铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、钢锯、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶。

3。

2。

2 电工工具、手电钻、冲击钻、兆欧表、万用表、绝缘摇表、工具袋、工具箱、高凳等。

3.2.3 无线电对讲机（或简易电话）、手持扩音喇叭(有条件可采用多功能扩大机做通讯联络）。

3。

3 作业条件：3。

3。

1 配合土建的结构施工,预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。

3。

3。

2 其他工种作业情况:顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行桥架敷设及桥架内电缆敷设。

目录1、适用范围2、编制依据3、施工工序4、施工工艺与质量要求4.1施工准备4.2管材出库检验4.3预制煨弯、套丝4.4煨45度来回弯4.5现场安装及质量要求5、安全措施6、施工记录7、主要施工机具1、适用范围所有炼油、化工工程及其它行业工程，自控仪表用电缆、电线、补偿导线保护管的施工。

2、编制依据2.1中华人民共和国国家标准《工业自动化仪表工程施工及验收规范》GBJ93—862.2中华人民共和国国家标准《自动化仪表安装工程及质量检验评定标准》GBJ131—902.3中华人民共和国行业标准《石油化工仪表工程施工技术规程》SH3521—19992.4中华人民共和国行业标准《石油化工施工安全技术规程》SH3505－1999。

3、施工工序4、施工工艺与质量要求4.1施工准备4.1.1.根据施工图纸的材料表领取管材，并检查其材质、规格是否符合设计图纸要求，并妥善保管材质合格证。

4.1.2.根据施工图纸熟悉施工现场各仪表的实际位置。

4.1.3.施工机具准备完毕，处于可使用状态。

4.2管材出库检验4.2.1电线、电缆、补偿导线保护管选用薄壁镀锌钢管；防爆厂房则采用厚壁镀锌钢管。

4.2.2保护管不应有变形及裂缝，其内壁应光滑、清洁、无毛刺，符合设计及国标的要求，不合格者退库。

4.2.3当采用水煤气管时，管外应除锈涂漆，当埋地时必须采取防腐措施，但埋入混凝土内的保护管外不得涂漆，严格检查。

4.3预制煨弯、套丝4.3.1保护管的弯制应采用冷弯法，使用电动液压煨管器、手动液压煨管器和手动柄子，应符合下列规定：4.3.1.1弯曲角度不应小于90度；4.3.1.2弯曲半径符合下列要求，当穿无铠装的电缆且明配时，不应小于保护管外径的6倍，当穿铠装电缆以及埋于地下或混凝土内时，不应小于保护管外径的10倍。

4.3.1.3单根保护管直角不得超过两个。

4.3.1.4保护管弯曲处不应有凹陷、裂缝。

4.3.2保护管煨90度弯和45度来回弯的方法如下：4.3.2.1煨90度弯⑴根据管外径确定弯曲半径R;⑵管子煨弯前的画线方法如图所示,从管口起量出管子实际需要弯曲的长度H,以O点为基准,从O点向前量出一个R,长为OA,向后量R/2(近似0.57R)，长OB。
