套管施工技术要求

套管施工技术要求刚性一、施工准备1.防水套管要求(1)根据设计和规范要求购买防水套管，购买防水套管时，防水翼环按标准图集，要严格检查焊缝质量，要求焊缝饱满光亮，不得有裂纹和砂眼而且不得焊穿防水套管现象。

(2)刚性防水套管的选择，小于DN150的选择大二号的防水套管，大于DN150的选择大一号的防水套管。

（或根据施工经验选购）2.作业条件(1)给排水管道穿地下室外墙、混凝土水池壁、屋面板时，密切配合土建工程预埋刚性防水套管。

(2)各层水平线和墙厚度线弹好，配合土建施工；(3)墙体预埋防水套管，在土建墙面钢筋绑扎完毕，模板支设之前进行。

二、施工要求1.防水套管预埋阶段，应按设计及规范要求，配合土建施工进度完成。

2.施工队应熟悉图纸，熟悉所有预留孔洞、预埋防水套管的位置、规格，以确保准确无误地进行预留预埋。

3.预埋防水套管不得与结构主筋直接焊在一起，应用附加钢筋固定后焊接或绑扎牢固。

在预留过程中，以钢筋上的结构标高线为准，根据结构标高线与建筑标高线的关系，按照图纸规定的建筑标高预留预埋；4.防水套管用于与腐蚀性介质接触时，施工人员应根据介质性质及防腐要求，另行选择适用的耐腐蚀材料5.给水立管穿楼板时，应设套管，安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间内的套管，其顶部高出装饰地面50mm，底部应与楼板地面相平；套管与管道之间缝隙应用阻燃密封材料和防水油膏填实，端面光滑。

6.管道穿地下室外墙、混凝土水池壁、屋面板时，应预埋刚性防水套管，套管型号为A型。

三、成品保护1.预埋完成后套管应用废报纸、废布条或其它废料将管口堵住。

2．土建浇注砼前，应派人再次复核所安装的套管、预埋管位置、标高、规格等是否正确。

3.土建浇注砼时，应派专人负责监护，以防预埋管、套管移位或被破坏。

四、应注意的安全问题1.进入现场必须戴好安全帽，高空作业必须系好安全带。

2.不得穿拖鞋进入现场，严禁赤足裸膀，酒后作业。

3.焊工必须持焊工操作证上岗作业，不得无证上岗。

电缆套管安装工艺标准_电缆套管安装规范要求电缆电线钢套管安装工艺标准一、施工准备 1.1 材料要求1.1.1 热镀锌钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺凹扁现象。

有产品材质单和合格证。

1.1.2 圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。

1.1.3 螺栓、螺丝、膨胀螺栓、螺母、垫圈等应采用镀锌件。

二、主要机具 1.2.1 弯管机、套丝机、磨光机、切割机、液压开孔机。

1.2.2 手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活动扳手。

1.2.3 电锤、电焊机、手电钻、台钻、开孔器、工具袋、梯子。

三、技术准备 1.1.1 施工图纸及技术资料齐全。

1.1.2 预埋套管需根据设备位置情况，在土建灌浆或二次磨面前确定套管安装位置并敷设。

1.1.3 电动机的基础、沟道、预埋孔洞、电缆管位置尺寸应符合设计要求。

1.1.4提前熟悉、查阅机务图纸，确定设备位置，套管敷设时同一考虑布置，做到整齐美观。

1.1.5提前进购合金接头、U型管卡等附件，统一其尺寸规格，并统一各种规格套管并排敷设时其管间中心距。

四、施工工序及施工方法 4.1施工流程图现场测量尺寸→弯头制作→下料→支架配制焊接→套管安装（包括开孔）→接地 4.2施工步骤和操作方法 4.2.1 弯头制作 4.2.1.1 根据施工图纸计算出规格电缆电线钢套管的弯头数量。

4.2.1.2 用电动液压弯管机弯制各种规格电缆电线钢套管的弯头。

4.2.1.3 镀锌管锌层剥落处应涂防腐漆。

4.2.2 下料 4.2.2.1 技术人员根据现场实际情况进行针对性的技术交底，施工人员进行测量、下料。

4.2.3 配制安装 4.2.1.1 电缆管连接应牢固，密封应良好，两管口应对准。

4.2.1.2 电缆管的埋设深度不应小于0.7m，在人行道下面敷设时不应小于0.5 m。

4.2.1.3 电缆管应有不小于0.1%的排水坡度。

4.2.1.4 电缆管固定应采用打卡固定。

电缆套管安装工艺标准_电缆套管安装规范要求电缆电线钢套管安装工艺标准一、施工准备 1.1 材料要求1.1.1 热镀锌钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺凹扁现象。

有产品材质单和合格证。

1.1.2 圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。

1.1.3 螺栓、螺丝、膨胀螺栓、螺母、垫圈等应采用镀锌件。

二、主要机具 1.2.1 弯管机、套丝机、磨光机、切割机、液压开孔机。

1.2.2 手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活动扳手。

1.2.3 电锤、电焊机、手电钻、台钻、开孔器、工具袋、梯子。

三、技术准备 1.1.1 施工图纸及技术资料齐全。

1.1.2 预埋套管需根据设备位置情况，在土建灌浆或二次磨面前确定套管安装位置并敷设。

1.1.3 电动机的基础、沟道、预埋孔洞、电缆管位置尺寸应符合设计要求。

1.1.4提前熟悉、查阅机务图纸，确定设备位置，套管敷设时同一考虑布置，做到整齐美观。

1.1.5提前进购合金接头、U型管卡等附件，统一其尺寸规格，并统一各种规格套管并排敷设时其管间中心距。

四、施工工序及施工方法 4.1施工流程图现场测量尺寸→弯头制作→下料→支架配制焊接→套管安装（包括开孔）→接地 4.2施工步骤和操作方法 4.2.1 弯头制作 4.2.1.1 根据施工图纸计算出规格电缆电线钢套管的弯头数量。

4.2.1.2 用电动液压弯管机弯制各种规格电缆电线钢套管的弯头。

4.2.1.3 镀锌管锌层剥落处应涂防腐漆。

4.2.2 下料 4.2.2.1 技术人员根据现场实际情况进行针对性的技术交底，施工人员进行测量、下料。

4.2.3 配制安装 4.2.1.1 电缆管连接应牢固，密封应良好，两管口应对准。

4.2.1.2 电缆管的埋设深度不应小于0.7m，在人行道下面敷设时不应小于0.5 m。

4.2.1.3 电缆管应有不小于0.1%的排水坡度。

4.2.1.4 电缆管固定应采用打卡固定。

套管施工工艺一、引言套管施工是一项重要的工程活动，广泛应用于建筑、道路、地下管道以及通信等领域。

它的主要功能是保护和固定管道、电缆等设备，确保其正常运行。

本文将重点介绍套管施工的工艺流程和注意事项。

二、工艺流程1. 前期准备在进行套管施工之前，需要进行充分的前期准备工作。

首先，需要准确测量和规划套管的位置和数量。

其次，根据工程需要选择合适的套管材料和规格。

此外，还需协调好相关部门和人员，确保施工期间的安全和顺利进行。

2. 施工现场清理在开始套管施工之前，需要对施工现场进行彻底清理。

将杂物和垃圾清理干净，并对施工区域进行标识和划定，以便工作人员进行施工。

3. 通知相关部门在进行套管施工工作之前，需要提前通知相关的部门和单位。

这样可以确保施工过程中不会影响到其他设备的正常运行。

通知的内容包括施工时间、地点和施工方案等。

4. 挖掘施工沟槽选择合适的机械设备，开始挖掘施工沟槽。

在挖掘沟槽的过程中，需要注意保持施工沟槽的垂直和水平。

挖掘沟槽的深度和宽度应符合设计要求。

5. 安装套管在完成沟槽的挖掘之后，开始进行套管的安装工作。

根据套管的规格和数量，选择合适的安装工具和设备。

在安装过程中，需要保持套管的水平和垂直，确保套管的固定和稳定。

6. 进行验收在完成套管的安装之后，进行施工的验收工作。

检查套管的质量和安装是否符合相关标准。

对于有问题的部分，进行及时的修复和补救措施。

7. 恢复原状在套管施工完成之后，需要对施工现场进行恢复原状。

清理沟槽和施工材料的残留物，并对周围环境进行清洁和修复。

三、注意事项1. 施工期间注意安全在进行套管施工过程中，应严格遵守安全操作规程。

工作人员必须佩戴相关的安全防护设备，并且注意防止发生事故。

对于施工现场的安全管理，必须做到人员专职负责，确保施工过程安全可控。

2. 技术要求高套管施工是一项技术要求较高的工程活动。

需要具备合格的施工人员和设备，熟悉相关的施工标准和规范。

施工过程中，应注重细节，确保施工质量。

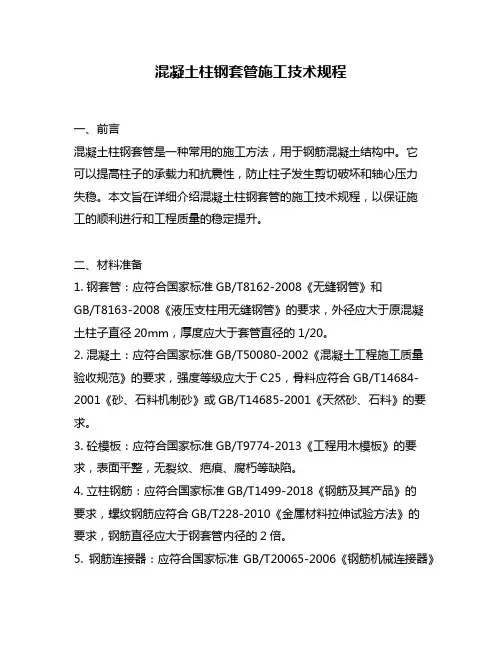

混凝土柱钢套管施工技术规程一、前言混凝土柱钢套管是一种常用的施工方法，用于钢筋混凝土结构中。

它可以提高柱子的承载力和抗震性，防止柱子发生剪切破坏和轴心压力失稳。

本文旨在详细介绍混凝土柱钢套管的施工技术规程，以保证施工的顺利进行和工程质量的稳定提升。

二、材料准备1. 钢套管：应符合国家标准GB/T8162-2008《无缝钢管》和GB/T8163-2008《液压支柱用无缝钢管》的要求，外径应大于原混凝土柱子直径20mm，厚度应大于套管直径的1/20。

2. 混凝土：应符合国家标准GB/T50080-2002《混凝土工程施工质量验收规范》的要求，强度等级应大于C25，骨料应符合GB/T14684-2001《砂、石料机制砂》或GB/T14685-2001《天然砂、石料》的要求。

3. 砼模板：应符合国家标准GB/T9774-2013《工程用木模板》的要求，表面平整，无裂纹、疤痕、腐朽等缺陷。

4. 立柱钢筋：应符合国家标准GB/T1499-2018《钢筋及其产品》的要求，螺纹钢筋应符合GB/T228-2010《金属材料拉伸试验方法》的要求，钢筋直径应大于钢套管内径的2倍。

5. 钢筋连接器：应符合国家标准GB/T20065-2006《钢筋机械连接器》的要求，应具有良好的连接性能和耐腐蚀性能。

三、施工步骤1. 清理现场：清理施工现场，确保施工区域干净整洁，无垃圾和杂物。

2. 安装模板：根据设计要求安装模板，确保模板的平整度、垂直度和水平度。

3. 安装钢筋：根据设计要求，将立柱钢筋按照间距和弯曲形状装配好，钢筋连接处应保持平整。

4. 安装钢套管：将钢套管沿着钢筋缓慢下放，确保钢套管与钢筋之间的间隙均匀、充分。

5. 浇筑混凝土：用混凝土灌入钢套管内，将混凝土振实，确保充实度和密实度，避免出现空洞、麻球等缺陷。

6. 拆除模板：待混凝土硬化后，拆除模板，清理现场。

四、施工注意事项1. 钢套管的选型和安装要符合设计要求，以保证施工质量。

一、编制依据1. 《建筑给排水及采暖工程施工及验收规范》（GB50242-2002）2. 《建筑电气工程施工质量验收规范》（GB50303-2002）3. 《建筑抗震设计规范》（GB50011-2010）4. 《建筑防火设计规范》（GB50016-2014）5. 相关行业标准和地方规定二、工程概况本工程为某建筑项目中的套管安装工程，主要包括给排水、电气、消防等系统的套管安装。

工程总建筑面积约10万平方米，套管安装工程量约5000米。

三、施工工艺1. 施工准备（1）熟悉图纸，明确套管安装要求及施工技术要点。

（2）准备施工所需材料、设备、工具，确保质量符合要求。

（3）组织施工人员进行技术交底，确保施工人员掌握施工工艺及安全注意事项。

2. 施工步骤（1）测量放线：根据设计图纸，在施工区域进行测量放线，确定套管安装位置。

（2）套管制作：根据设计要求，现场制作或加工套管，确保套管尺寸、形状、材质符合要求。

（3）套管安装①给排水套管安装：在预留孔洞处，安装套管，确保套管位置、尺寸、方向符合设计要求。

②电气套管安装：在预留孔洞处，安装套管，确保套管位置、尺寸、方向符合设计要求，并做好接地处理。

③消防套管安装：在预留孔洞处，安装套管，确保套管位置、尺寸、方向符合设计要求，并做好防火处理。

（4）套管固定：采用膨胀螺栓、锚杆等固定套管，确保套管固定牢固。

（5）套管检查：检查套管安装质量，确保套管安装位置、尺寸、方向、固定牢固符合要求。

四、安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。

2. 高处作业时，必须系好安全带，并采取防坠落措施。

3. 电气作业时，必须遵守电气安全操作规程，确保作业人员安全。

4. 施工现场设置警示标志，提醒过往人员注意安全。

5. 严格执行施工方案，确保施工过程中不发生安全事故。

五、质量控制1. 材料进场验收，确保材料质量符合要求。

2. 施工过程中，严格执行施工规范，确保施工质量。

3. 定期进行施工质量检查，发现问题及时整改。

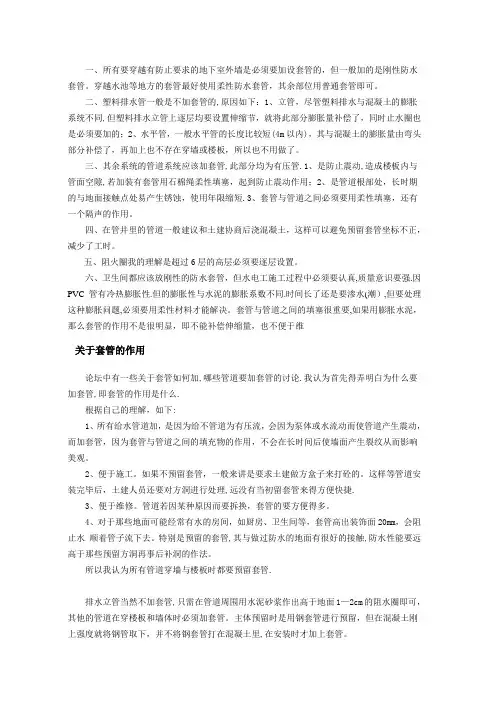

一、所有要穿越有防止要求的地下室外墙是必须要加设套管的，但一般加的是刚性防水套管。

穿越水池等地方的套管最好使用柔性防水套管，其余部位用普通套管即可。

二、塑料排水管一般是不加套管的,原因如下：1、立管，尽管塑料排水与混凝土的膨胀系统不同,但塑料排水立管上逐层均要设置伸缩节，就将此部分膨胀量补偿了，同时止水圈也是必须要加的；2、水平管，一般水平管的长度比较短(4m以内)，其与混凝土的膨胀量由弯头部分补偿了，再加上也不存在穿墙或楼板，所以也不用做了。

三、其余系统的管道系统应该加套管,此部分均为有压管.1、是防止震动,造成楼板内与管面空隙,若加装有套管用石棉绳柔性填塞，起到防止震动作用；2、是管道根部处，长时期的与地面接触点处易产生锈蚀，使用年限缩短.3、套管与管道之间必须要用柔性填塞，还有一个隔声的作用。

四、在管井里的管道一般建议和土建协商后浇混凝土，这样可以避免预留套管坐标不正，减少了工时。

五、阻火圈我的理解是超过6层的高层必须要逐层设置。

六、卫生间都应该放刚性的防水套管，但水电工施工过程中必须要认真,质量意识要强.因PVC 管有冷热膨胀性.但的膨胀性与水泥的膨胀系数不同.时间长了还是要渗水(潮）,但要处理这种膨胀问题,必须要用柔性材料才能解决。

套管与管道之间的填塞很重要,如果用膨胀水泥，那么套管的作用不是很明显，即不能补偿伸缩量，也不便于维关于套管的作用论坛中有一些关于套管如何加,哪些管道要加套管的讨论.我认为首先得弄明白为什么要加套管,即套管的作用是什么.根据自己的理解，如下:1、所有给水管道加，是因为给不管道为有压流，会因为泵体或水流动而使管道产生震动，而加套管，因为套管与管道之间的填充物的作用，不会在长时间后使墙面产生裂纹从而影响美观。

2、便于施工。

如果不预留套管，一般来讲是要求土建做方盒子来打砼的。

这样等管道安装完毕后，土建人员还要对方洞进行处理,远没有当初留套管来得方便快捷.3、便于维修。

预留预埋套管的加工及预制施工方法及技术要求本工程预留预埋的套管加工量巨大，拟将套管的加工分为两部分：一部分现场加工、一部份外委加工。

预留预埋套管主要采用焊接钢管，少部分采用无缝钢管及镀锌焊接钢管。

套管分为普通刚性套管、防水套管两大类。

套管的加工原则：管径DN≤150采用机械切割，DN＞150采用气割，采取分批量加工的方式。

（1）套管的加工必须符合图纸设计及规范要求。

（2）采用砂轮切割时，要求将砂轮切割机进行固定，并制作相应的固定管道的卡口模具，卡口模具能根据套管长度随意调整。

切割机切割速度用力均匀，防止因速度快慢不均造成切割面不平整，出现断层现象。

对于切割面的局部毛刺可以使用钢锉及磨光机进行断面处理。

（3）对于较大的套管采用氧气乙炔切割，使用气割切割前必须对管道切割面进行划线标识，气切割时尽量一次成型。

使用氧气乙炔进行切割采用两种方式进行：（一）管道自动切割机氧气乙炔；（二）手工氧气乙炔切割。

采用管道切割机对管道切割后不必对断面进行处理，只需使用锉刀、三角刮刀或小铁锤将氧化铁毛刺清理干净即可，在使用管道切割机时，应注意在切割起终点需及时调整，防止氧气乙炔将切割面过多损伤。

手工切割后对套管端面进行打磨，打磨要求将气割氧化层全部磨掉，必须露出金属面。

（4）管道切割面应平整、光滑、无明显的切割断裂面，两端必须平齐。

有管道坡度或结构坡度要求的套管，可不受切割要求的限制，采用人工手动力气割，气割后使用电动角向磨光机进行打磨。

（5）套管翼环、止水环等的焊接：要求焊缝饱满、有足够的加强高度、无夹渣、漏焊现象。

焊接完成后必须立即将焊渣清理干净。

套管翼环、止水环的焊接形式必须符合规范要求，焊条采用E4303 J422电焊条。

（6）套管的加责任工程师度应比土建结构或建筑砼墙体和砼梁宽度略小2-3mm。

应满足清水混凝土结构表面质量的要求。

止水套管安装技术要求探放老空积水的超前钻距，根据水压、煤（岩）层厚度和强度及安全措施等情况确定，但最小水平钻距不得小于30米，止水套管长度不得小于10米；预计水压大于0.1MPa的探放水孔都必须安装孔口安全装置。

孔口安全装置的施工和安装程序如下：一、开孔层位及口径探放水孔开孔层位要根据所探含水体水量大小、水压高低及探水地点的周围煤岩层强度而定。

开孔孔径应比止水套管大1-2级，以便在止水套管与孔壁之间灌注较多的水泥浆，增加止水套管的抗水强度，开孔钻进深度应超出套管长度0.2-0.3m，并将孔内冲洗干净。

1、煤层中开孔在煤层中开孔，开孔前，遇到煤质松软等，要提前进行预注浆加固，然后再进行开孔。

开孔孔径133mm，止水套管孔径108mm。

2、岩层中开孔对探放水量大、水压高的赋水体，开孔层位应避开煤层，选择较坚硬的岩层（如砂岩、砂泥岩等）作为开孔层位。

开孔孔径133mm，止水套管孔径108mm。

二、止水套管的设计与加工止水套管长度确定后，应选择无缝钢制管材作为止水套管。

为便于井下搬运。

每根套管的长度以3m为准，套管之间应用方型扣连接。

为加强套管与孔壁之间的固定强度，使套管位于钻孔的中心部位，应在所下套管外均匀焊接钢刺。

但焊接点不宜太多，每根套管焊接6个钢刺，间距120°绕套管焊接。

三、孔口管的安装方法水泥浆配制：将水泥调成比重为1.5-1.8g/cm³（水灰重量比0.6:1-1.1）的浆液（只要泵能压入，灰浆应尽量调稠）。

泥浆泵选用QB152注浆泵。

放水钻孔都必须使用孔口安全装置（孔口管），其施工和安装程序如下：1、选择煤、岩层坚硬完整的地段开孔，孔径应比孔口管直径大1～2级，钻至预定深度（视水压高低和煤岩层强度而定）后，将孔内冲洗干净。

2、将孔口管插入孔内后，在孔口用水玻璃和水泥将孔口管固定并封死，在管的上方另留一个小管，而后从孔口管内向四周压入水泥浆，开始从小管跑出空气和水，待跑出浓水泥浆时即将小管封死，继续向孔口管内压入水泥浆，至一定压力后停止注浆，关闭孔口管闸阀，待水泥浆凝固。

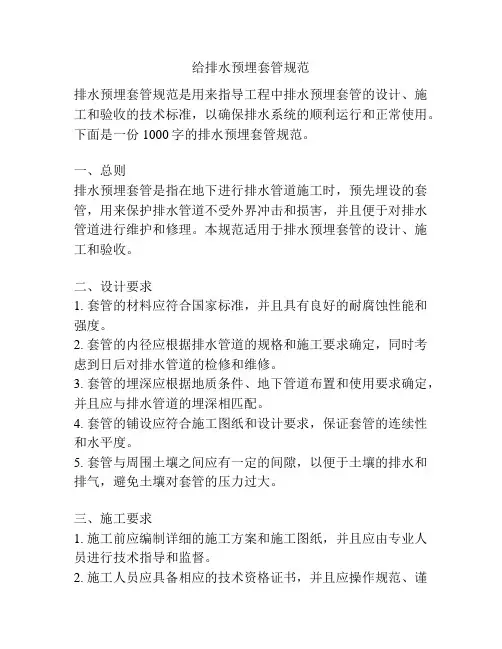

给排水预埋套管规范排水预埋套管规范是用来指导工程中排水预埋套管的设计、施工和验收的技术标准，以确保排水系统的顺利运行和正常使用。

下面是一份1000字的排水预埋套管规范。

一、总则排水预埋套管是指在地下进行排水管道施工时，预先埋设的套管，用来保护排水管道不受外界冲击和损害，并且便于对排水管道进行维护和修理。

本规范适用于排水预埋套管的设计、施工和验收。

二、设计要求1. 套管的材料应符合国家标准，并且具有良好的耐腐蚀性能和强度。

2. 套管的内径应根据排水管道的规格和施工要求确定，同时考虑到日后对排水管道的检修和维修。

3. 套管的埋深应根据地质条件、地下管道布置和使用要求确定，并且应与排水管道的埋深相匹配。

4. 套管的铺设应符合施工图纸和设计要求，保证套管的连续性和水平度。

5. 套管与周围土壤之间应有一定的间隙，以便于土壤的排水和排气，避免土壤对套管的压力过大。

三、施工要求1. 施工前应编制详细的施工方案和施工图纸，并且应由专业人员进行技术指导和监督。

2. 施工人员应具备相应的技术资格证书，并且应操作规范、谨慎。

3. 套管的铺设应按照施工图纸和设计要求进行，采用机械铺设时应注意套管的水平度和对中度。

4. 套管的连接应采用密封材料进行固定，同时应确保套管的连接处平整、牢固。

5. 套管的终点应设置防渗漏措施，以防止地下水渗入排水管道。

6. 施工完成后应进行验收和试验，确保套管的质量和性能达到设计要求。

四、验收和试验1. 验收人员应由相关部门和专业人员组成，对排水预埋套管的质量和性能进行检查和评定。

2. 验收时应参照设计文件和施工图纸，检查套管的材料、尺寸、铺设质量等是否符合要求。

3. 试验时应按照相关标准进行，包括水密性试验、承载力试验等，以验证套管的性能和可靠性。

4. 验收合格后应出具相应的验收报告，并盖章存档，供日后参考和管理。

五、安全措施1. 在施工过程中，应严格遵守安全操作规程，采取必要的安全措施，保证施工人员的人身安全。

套管施工方案1、施工方案1.1工程关键点1、基坑开挖时防止基坑坍塌。

2、地下水丰富的地段采用管井降水开挖基坑3、线路加固。

5、恢复线路。

6、防止线路发生胀轨跑道。

2、施工顺序：加固线路--放线→标高控制桩→机械开槽→转土→运土→人工刷坡→人工清理基底→铺设套管—回填夯实-拆除加固线路设备—恢复线路2、1施工方法：1）确定套管中心位置，将中心线引至路肩，架设仪器测设中线控制桩由设计标高引至固定的桩体上；2）按设计图纸计算最大的放坡线，并将套管坑的标高由中线桩或轨面设计标高引至工作坑标高控制桩上；3）按基坑控制桩的标高和基坑坑基底标高确定开挖深度，挖至接近基底标高时，预留10-20cm厚的土层，由人工清理，防止超挖；4）机械开挖从中心线位置开挖，挖至一定深度后由人工清理边坡，在开挖基坑过程中，坡顶严禁堆放荷载，防止溜坍发生危险，如有动载，坑口边缘与动载间的安全距离应不小于1.0m。

5）开挖基坑土方应自上而下开挖，不得任意放陡坡度，严禁掏底挖土；6）遇有滑土、裂纹、浸水等情况时，基坑壁必须采取加固措施或改缓边坡；7）在同一坡面的垂直线上不得上下同时开挖，不得在上层挖土时下层运土；8）开挖达到设计要求的工作坑，应在雨前用遮盖物将坡面的雨水引至工作坑拐角，拐角处挖深约1m左右的小型集水井，用泥浆泵及时排出，同时，用遮盖物覆盖坡面可防止泥石等物下滑淹没主体结构，以免造成工作量加大及坍塌的危险；9）如遇硬土或岩层时，可适当放陡坡度，减少开挖量，缩短工期，如须爆破时，需办理相关手续，尽量采用化学品无声爆破，挖抗震沟，减小震动，同时不得污染环境；10）若遇土质松散开挖深度大且不宜一次性放坡的情况时，应分不同坡度分层留台开挖，台宽宜为1~2m，视土质和当地环境情况而定；11）基坑开挖底边线应在主体外形尺寸的基础上，视土质情况应增1-2m及以上，保证套管铺设施工作业的足够空间；12）如基坑土质属软弱层时，应进行换填夯实，以确保套管连接连续性、稳定性。

顶管法钢筋混凝土套管规范顶管法作为一种非开挖施工技术，在城市地下管道建设中得到了广泛应用。

其中，钢筋混凝土套管是顶管施工中的重要组成部分，其质量和规范的施工对于整个工程的安全和稳定性起着至关重要的作用。

一、钢筋混凝土套管的材料要求1、水泥应选用符合国家标准的普通硅酸盐水泥、矿渣硅酸盐水泥或火山灰质硅酸盐水泥。

水泥的强度等级应根据工程要求和设计规范进行选择，且其质量应稳定，具有良好的耐久性。

2、骨料粗骨料应采用质地坚硬、级配良好的碎石或卵石，其最大粒径不应超过钢筋净间距的 3/4 和管壁厚度的 1/2。

细骨料宜选用中砂，其含泥量和有害物质含量应符合相关标准。

3、钢筋钢筋应采用符合国家标准的热轧钢筋，其品种、规格和性能应满足设计要求。

钢筋的表面应洁净、无损伤，不得有裂纹、油污、颗粒状或片状老锈等缺陷。

4、外加剂在混凝土中添加外加剂时，应根据工程要求和混凝土性能选择合适的品种，并严格控制其用量。

外加剂的质量应符合相关标准，且不得对钢筋和混凝土产生有害影响。

5、水拌制混凝土和养护用水应符合国家标准的规定，不得使用含有有害杂质的水。

二、钢筋混凝土套管的制作1、模具模具应具有足够的强度、刚度和稳定性，能够保证套管的尺寸精度和表面平整度。

模具的拼装应严密，不得有漏浆现象。

2、钢筋骨架制作钢筋骨架的制作应符合设计要求，钢筋的间距、位置和绑扎应牢固。

在钢筋骨架的运输和安装过程中，应采取措施防止其变形。

3、混凝土浇筑混凝土的配合比应根据设计要求和原材料性能通过试验确定。

浇筑时，应分层振捣密实，不得出现漏振或过振现象。

混凝土的坍落度应符合施工要求，且浇筑过程应连续，避免出现施工缝。

4、养护混凝土浇筑完成后，应及时进行养护。

养护方式可采用自然养护或蒸汽养护，养护时间应根据水泥品种、环境温度和湿度等因素确定，确保混凝土达到设计强度。

三、钢筋混凝土套管的质量检验1、外观检查套管的外观应平整、光滑，无裂缝、蜂窝、麻面等缺陷。

套管施工方案套管施工方案一、项目概述套管施工是在建筑或结构物施工过程中，为冷、暖气、电力、通风、给水等设备预留的管道。

二、施工前准备1.明确套管的位置和数量，根据实际工程需求进行设计。

2.准备好施工所需的工具和材料，包括激光测距仪、水平仪、焊接设备、切割机、螺丝刀、规格合适的铁管等。

三、施工步骤1.确定套管位置。

根据设计图纸和施工要求，使用激光测距仪和水平仪确定套管的位置和角度。

2.开孔。

根据套管的直径和长度，在施工位置上进行开孔。

使用切割机进行切割，保证孔口平整。

3.安装套管。

将准备好的铁管逐一放入开好的孔口中，并用螺丝固定。

4.焊接。

将套管和周围结构进行焊接，确保套管与结构的连接紧固牢固。

5.检查。

检查套管的位置、角度、连接和焊接质量，确保符合技术要求。

6.收尾。

清理施工现场，将剩余材料和工具进行整理和存放。

四、安全措施1.施工现场应设置明显的警示标志，禁止非施工人员进入施工区域。

2.施工人员应佩戴安全帽、防护鞋、防护手套等个人防护用品。

3.施工过程中，严禁使用有缺陷的工具和材料，严禁使用与施工无关的电缆、管道和设备。

4.在进行切割和焊接过程中，注意火源的控制和防护措施，确保施工场所的消防设施完好并有效。

5.施工人员应具备一定的技术水平和经验，熟悉施工安全规范，遵守操作规程。

五、工期和预算1.根据实际工程情况，制定详细的施工计划和安排，合理安排套管施工的时间和工期。

2.预算包括施工所需的人工费用、材料费用、设备费用和其他费用等。

六、施工质量要求1.套管位置准确、角度垂直，符合设计要求。

2.开孔平整、孔口无毛刺，保证套管的安装质量。

3.套管与周围结构焊接牢固，连接紧密，无松动现象。

4.套管的外表面应平整光滑，无明显缺陷。

七、施工总结套管施工是建筑和结构物施工中的重要环节，不仅需要施工人员具备一定的技术水平和经验，还需要严格按照施工标准和要求进行操作。

通过合理的施工安排和严格的施工质量控制，确保套管施工的顺利进行和质量的保证。

预留套管及孔洞施工方法1、工艺流程制作模具、预埋件一放线一安装模具、预埋件一防腐一浇混凝土2、施工技术措施和工艺要求:一、管道穿梁、剪力墙要预留钢套管，穿地下室外墙埋设防水套管，给水埋∏型防水套管，排水管埋∏型防水套管。

防水套管在土建浇筑碎同时予以埋入。

防水套管要严格按标准图进行加工，管中心标高一定要准确无误。

由测量专业人员用水准仪定位，套管平面位置也要正确，由套管所在位置两侧进行测量定位复核，以免造成误差，设备层水平横干管较多，在施工时按设计图计算好预埋位置，同时核查所留套管位置与其它专业是否交叉、重叠，及时改正。

二、外墙预埋套管施工：预埋套管加止水环，钢套管外的止水环采用双面满焊，当碎浇灌到距套管下面20ιI1m至30mm时，将套管下碎捣实、振平，对套管两侧呈三角形均匀、对称地浇碎。

此时振捣棒要倾斜，并辅以人工插捣，此处一定要捣密实，将碎继续填平至套管上皮30-50mm。

三、预留洞、预留墙槽：本工程的给排水立管大部分在外墙上，立管穿楼板洞很少，但在立管接支管甩口位置留洞标高尺寸，平面位置一定要准确，套管亦有与管道坡度相一致的坡向。

厨卫间卫生洁具留洞的尺寸要先同甲方、监理将本工程所用洁具品牌、型号、规格确定下来，依据选定的样品尺寸预留。

留洞时各种孔位根据所定的规格尺寸放线定位。

在模板上用红色“十”标出该预留洞中心坐标。

将套管用铁丝固定，当遇到较大孔洞或与多根钢筋相碰时，须经土建技术人员核验，采取加固措施。

对后砌墙的预留洞，与土建密切配合，预留出所要求的孔洞尺寸。

预留套管安装固定后，严防其上放置东西或人踩。

在浇筑时派人看守，避免震动产生位移或倾斜。

待碎初凝时，将套管拔出清干净。

对过道进户埋地管预留槽，深度为管外径+30mm。

穿墙套管规范要求穿墙套管是一种供水、供暖管道壁板与墙体连接的特殊设备，其规范要求由各地政府及质监部门制定。

一、穿墙套管材质要求1.穿墙套管必须与水、暖管道材质相一致，例如普通碳钢、不锈钢、铝和铜等材料，有利于管材的防腐、耐磨、耐高压。

2.穿墙套管表面处理，必须采用热处理方法，使之有更高的耐腐蚀性、粘结性和耐磨损性。

3.穿墙套管的坚固性，要求穿墙套管的连接处能够保持稳固，以防止管道受到干扰而发生变形。

二、穿墙套管施工要求1.穿墙套管必须垂直安装，保证安装时与墙体呈垂直，以便管道和墙体之间能够形成坚固的接触，减少管道抖动发生变形的可能。

2.穿墙套管施工时，必须采用小口径的电钻，电钻的口径一般不超过：聚碳酸酯、塑料及碳钢套管的内径3.3-3.8mm，而不锈钢套管的内径3.3-3.5mm。

3.穿墙套管应贴在墙体上，保证管道和墙体之间保持稳固，充分地利用墙体弹性接触，有利于管道内径的增大，以减少水流阻力。

4.施工时须遵守安装后一定期限内，以保持管道正常工作状态的原则。

三、穿墙套管检验要求1.穿墙套管要求经常性检查，以确保管路的正常工作和操作状态。

2.穿墙套管必须在施工完成后，经过完善的检验、检测，以确保施工质量。

3.穿墙套管应通过检验后，施工单位方可开展管道安装工程。

四、穿墙套管验收要求1.穿墙套管的安装要符合设计要求，其验收应符合相关标准、技术规范、施工质量要求。

2.施工完成后，须经相关有关部门验收才可以投入使用。

3.验收应按照施工图纸要求，内容包括材料质量、安装性能、水泄漏检查等。

4.若发现缺陷，要及时纠正，以保证管道安装安全可靠。

总之，穿墙套管的施工质量是管道工程质量的关键，要求施工人员必须严格遵守上述规范要求，以确保管道的正常使用和稳定的工作性能。

关于管道套管的规范要求老安讲规范-2023-002具体如下：GB50243-2016通风与空调工程施工质量验收规范中：9.2.2.5固定在建筑结构上的管道支、吊架,不得影响结构体的安全。

管道穿越墙体或楼板处应设钢制套管,管道接口不得置于套管内，钢制套管应与墙体饰面或楼板底部平齐，上部应高出楼层地面20mm~50mm,且不得将套管作为管道支撑。

当穿越防火分区时,应采用不燃材料进行防火封堵;保温管道与套管四周的缝隙应使用不燃绝热材料填塞紧密。

但是注意：还有一本规范与之相呼应GB50738-2011 通风与空调工程施工规范中：11.1.2管道穿过地下室或地下构筑物外墙时，应采取防水措施，并应符合设计要求。

对有严格防水要求的建筑物，必须采用柔性防水套管。

11.1.3管道穿楼板和墙体处应设置套管，并应符合下列规定:1、管道应设置在套管中心，套管不应作为管道支撑;管道接口不应设置在套管内，管道与套管之间应用不燃绝热材料填塞密实;2、管道的绝热层应连续不间断穿过套管，绝热层与套管之间应采用不燃材料填实，不应有空隙;3、设置在墙体内的套管应与墙体两侧饰面相平，设置在楼板内的套管，其顶部应高出装饰地面20mm，设置在卫生间或厨房内的穿楼板套管，其顶部应高出装饰地面50mm，底部应与楼板相平GB50411-2019 建筑节能工程施工质量验收标准中：10.2.9.8-空调冷热水管穿楼板和穿墙处的绝热层应连续不间断，且绝热层与穿楼板和穿墙处的套管之间应用不燃材料填实，不得有空隙;套管两端应进行密封封堵。

GB50242-2002建筑给排水及采暖工程质量验收规范中：3.3.13 管道穿过墙壁和楼板，应设置金属或塑料套管。

安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。

穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。

水管穿墙套管定位及做法施工技术本文阐述了在民用建筑给排水工程施工过程中，给排水管道预埋套管的各种类型，各类型套管的制作方法，以及预埋套管的施工内容、施工工艺，总结了施工过程中技术要求。

标签：给排水;预埋;套管在民用建筑给排水工程施工中，套管的预埋需与结构施工同步进行，其制作工艺、安装过程看似简单，实则要求较高。

只有经过认真、细致的制作及准确的定位，才能预埋出符合要求的套管，为后期管道施工带来便利。

1.预埋套管的施工工艺1.1套管的材质要求套管一般采用焊接钢管或钢板卷管，管壁厚度应符合相关规范规定，表面不得有明显的疤痕、碰伤，局部凸出高度不应大于0.35mm。

1.2套管制作方法①根据施工图纸核对结构墙、板厚度以确定套管长度，按照相关规范规定选定套管管径。

②用钢尺量好长度，在管道上面出切割线，对于DN150以下管道可以采用切割机进行切割，DN200以上管道使用空气型等离子切割机、割管机或气割进行切割。

套管切割后应剔除切口的卷边、毛刺，复核切口的平整度，若出现马蹄口、斜口等情况，需进行打磨处理。

③普通套管按以上两步制作即可，防水套管还需制作防水翼环。

1.3普通套管1.3.1穿梁及楼板钢套管穿梁及楼板预埋钢套管应选用镀锌钢套管。

管道穿过以后，管道与套管之间要进行封堵。

若管线为塑料管材，在穿越防火分隔时要增加阻火圈，防止发生火灾时火势蔓延。

套管穿梁时，两端与梁高齐;套管穿楼板时，底部必须齐平楼板底，套管顶端凸出楼板修饰面的高度根据功能确定，一般不小于2cm。

1.3.2穿墙套管穿墙套管根据穿墙体不同选择套管。

砖砌墙可选用塑料材质套管;混凝土墙穿墙处选用钢套管。

安装后两面均需与墙身装饰面平。

1.4套管安装工艺流程施工准备一测量定位一安装一找平找正一固定一封口一套管清理套管安装根据工程实际施工需要分成两个阶段，第一阶段为配合土建结构施工，将制作好的套管安装在结构钢筋混凝土墙上（水池壁）及楼板上;第二阶段为管道安装完毕后，对套管进行密封填塞封堵工作。
