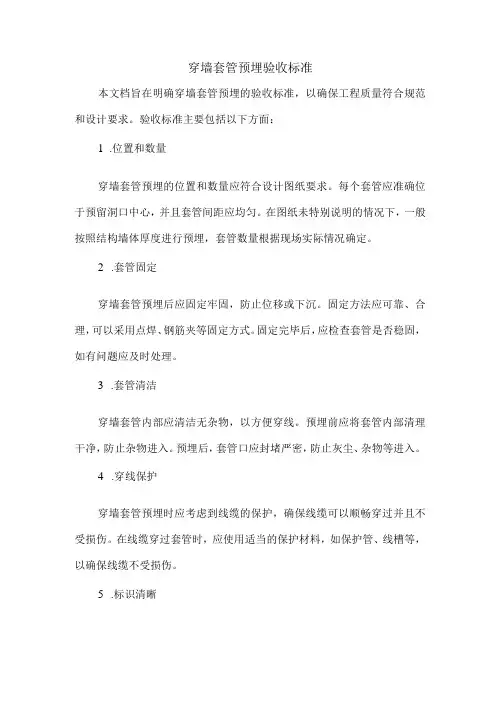

穿墙套管预埋验收标准本文档旨在明确穿墙套管预埋的验收标准，以确保工程质量符合规范和设计要求。
验收标准主要包括以下方面：1.位置和数量穿墙套管预埋的位置和数量应符合设计图纸要求。
每个套管应准确位于预留洞口中心，并且套管间距应均匀。
在图纸未特别说明的情况下，一般按照结构墙体厚度进行预埋，套管数量根据现场实际情况确定。
2.套管固定穿墙套管预埋后应固定牢固，防止位移或下沉。
固定方法应可靠、合理，可以采用点焊、钢筋夹等固定方式。
固定完毕后，应检查套管是否稳固，如有问题应及时处理。
3.套管清洁穿墙套管内部应清洁无杂物，以方便穿线。
预埋前应将套管内部清理干净，防止杂物进入。
预埋后，套管口应封堵严密，防止灰尘、杂物等进入。
4.穿线保护穿墙套管预埋时应考虑到线缆的保护，确保线缆可以顺畅穿过并且不受损伤。
在线缆穿过套管时，应使用适当的保护材料，如保护管、线槽等，以确保线缆不受损伤。
5.标识清晰穿墙套管预埋时应进行标识，标明套管的用途、编号等信息。
标识应清晰、易读，并能够持久保存。
6.弯曲半径穿墙套管预埋时，其弯曲半径应符合线缆要求。
一般情况下，套管的弯曲半径不应小于线缆直径的6倍。
如线缆较硬或弯曲半径较小,应使用适当的弯管器或弯头来保证线缆弯曲半径的要求。
7.绝缘性能穿墙套管应为绝缘材料制成，具有良好的绝缘性能。
在验收时，应检查套管的绝缘性能是否符合规范要求，防止因绝缘不良引起的电气事故。
8.密封性能穿墙套管的密封性能对于保护内部线缆和保证建筑物的防水性能具有重要意义。
在验收时，应检查套管的密封性能是否良好，防止水分、潮气等进入套管内部对线缆造成损害。
同时也要确保套管与墙体之间的密封性能，防止建筑物的防水层受到破坏。

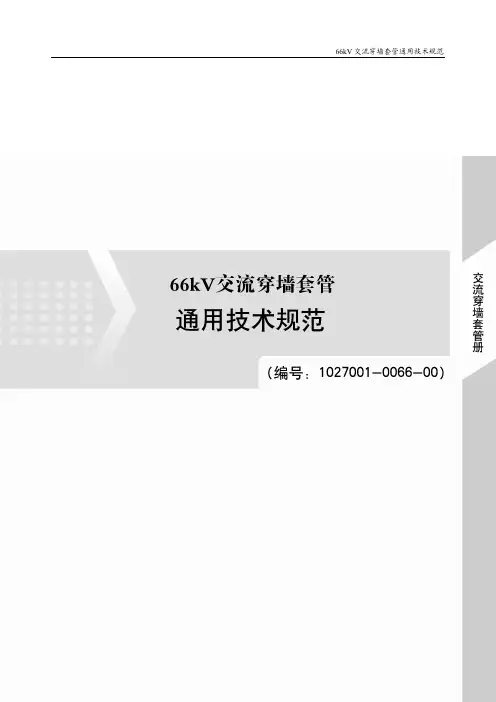

66kV交流穿墙套管通用技术规范本规范对应的专用技术规范目录序号名 称编 号1 66kV交流穿墙套管专用技术规范1027001−0066−0166kV交流穿墙套管通用技术规范66kV交流穿墙套管采购标准技术规范使用说明1. 本标准技术规范分为通用部分、专用部分。
2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4. 对扩建工程，项目单位应在专用部分提出与原工程相适应的电气及土建的接口要求。
5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6. 投标人逐项响应技术规范专用部分中“1 标准技术参数、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按本技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“技术偏差表”外，必要时应提供相应试验报告。
495目 次66kV交流穿墙套管采购标准技术规范使用说明 (495)1总则 (497)1.1一般规定 (497)1.2投标人应提供的资格文件 (497)1.3适用范围 (497)1.4对设计图纸、说明书和试验报告的要求 (497)1.5标准和规范 (499)1.6投标人必须提交的技术参数和信息 (499)1.7备品备件 (499)1.8专用工具与仪器仪表 (500)1.9安装、性能试验、试运行和验收 (500)2性能要求 (500)2.1外观工艺要求 (500)2.2结构要求 (500)2.3安装要求 (501)2.4铭牌要求 (501)2.5设备防腐 (501)2.6附件 (501)2.7其他 (501)3试验 (501)3.1型式试验（含特殊试验及其他试验） (501)3.2例行及现场试验 (501)4技术服务、工厂检验 (501)4.1技术服务 (501)4.2工厂检验 (502)66kV交流穿墙套管通用技术规范1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

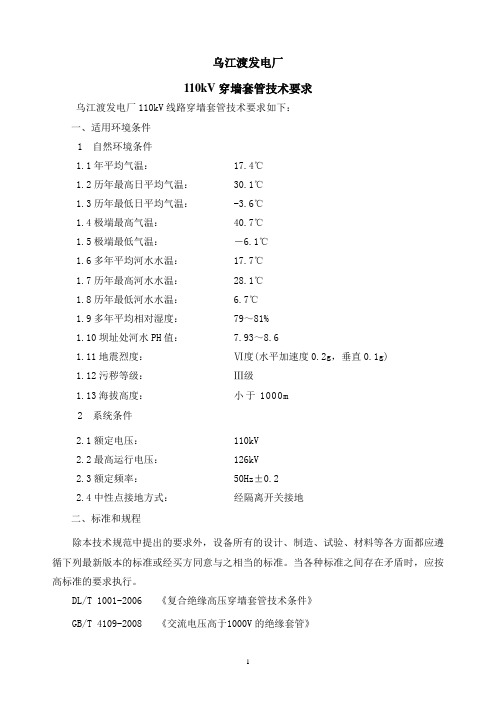

乌江渡发电厂110kV穿墙套管技术要求乌江渡发电厂110kV线路穿墙套管技术要求如下：一、适用环境条件1 自然环境条件1.1年平均气温：17.4℃1.2历年最高日平均气温：30.1℃1.3历年最低日平均气温：-3.6℃1.4极端最高气温：40.7℃1.5极端最低气温：－6.1℃1.6多年平均河水水温：17.7℃1.7历年最高河水水温：28.1℃1.8历年最低河水水温： 6.7℃1.9多年平均相对湿度：79～81%1.10坝址处河水PH值：7.93～8.61.11地震烈度：Ⅵ度(水平加速度0.2g，垂直0.1g)1.12污秽等级：Ⅲ级1.13海拔高度：小于1000m2 系统条件2.1额定电压：110kV2.2最高运行电压：126kV2.3额定频率：50Hz±0.22.4中性点接地方式：经隔离开关接地二、标准和规程除本技术规范中提出的要求外，设备所有的设计、制造、试验、材料等各方面都应遵循下列最新版本的标准或经买方同意与之相当的标准。
当各种标准之间存在矛盾时，应按高标准的要求执行。
DL/T 1001-2006 《复合绝缘高压穿墙套管技术条件》GB/T 4109-2008 《交流电压高于1000V的绝缘套管》GB/T 5273-1985 《变压器、高压电器和套管的接线端子》DL/T 864-2004 《标称电压高于1000V交流架空线路用复合绝缘子使用导则》GB/T 19519-2004 《标称电压高于 1000V的交流架空线路用复合绝缘子--定义、试验方法及验收准则》三、穿墙套管的技术条件1、型式：户外-户内复合绝缘干式电容型穿墙套管2、额定电压：126KV3、额定电流：630A4、套管的爬电比距：≥25mm/kV5、套管合成绝缘外套缺陷面积：不超过总表面积的0.1%6、套管的介质损耗因数（tgδ）：在工频1.05Ur/电压下的tgδ小于0.003，当电压升高到Ur时，Δtgδ<0.0017、套管的电容量（C）：耐压前后所测得的C的增大值应小于相当一层电容量的75%8、局部放电量：对套管施加1.05Ur/的电压，其局部放电量小于5pC9、绝缘水平：工频耐受电压（60s）：230kV；雷电冲击耐受电压：550kV10、套管各部位的发热温度和温升：在长期施加额定电流至稳定后，各部发热温度≤105℃，载流导体的最高温升≤55K11、套管的弯曲耐受负荷：630A为1250N12、套管额定热短时耐受电流（Ith）：25Ir，1秒13、套管额定动稳定峰值电流（Id）：2.5倍Ith的峰值14、套管的密封性能：按照GB/T 19519-2004的5.1.3.3规定进行水煮试验。
(2)防水套管安装:防水套管通常安装在建筑物外墙管道进出户处及建筑物室内水池上管道进出口处,柔性套管适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。
防水套管应根据建筑结构及安装的部位进行下料,并应按照设计或施工安装图册中的要求进行预制加工。
预制加工的套管的材料必须按标准图籍或规范要求订货,特别是柔性套管的法兰必须达到国家标准。
将预制加工好的套管在浇注混凝土前按设计要求部位固定好,柔性套管的长度必须等于墙体厚度,且≥300mm。
柔性套管加工完毕后应在外壁刷底漆一道,内部刷防锈漆两道。
刚性套管底环翼底厚度必须达到标准图籍或规范要求。
刚性套管底长度等于剪力墙底厚度且应≥200mm。
刚性套管加工完成后,应在套管、环翼外壁刷底漆一道,内部刷防锈漆两道。
安装时校对套管坐标、标高、平正合格后,将防水套管与结构钢筋绑扎固定,待固定安装完毕后用填料将套管内塞紧捣实,套管两头用胶带进行封闭保护,防止水泥砂浆进入,做好保护。
一次浇注成形。
管道穿越地下室外墙,水池壁或人防,一律预埋防水套管。
(3)人防内套管安装:当人防密闭外墙施工时,凡穿墙的测压管、取样管与压缩空气管均按下图直接浇入密闭墙内。
不得预留孔洞后安装。
管道的密闭盘要按规范要求厚度选材,密闭盘焊接应严密,不得有任何空隙和针眼现象,结合密闭,以免渗漏。
压缩空气管与测压管施工时,两端螺丝需用管箍保护,以保证螺丝扣完好。
管道在打入墙里之前内外要清理,除锈管内并需刷环氧改性漆。
(4)楼板孔洞预留:本工程中有很多穿越楼板的管道,特别是卫生间内各种排水管道,需提前进行孔洞的预留,对与这些预留孔洞进行如下方式进行预留:根据管道管径尺寸,制作比管径大两号的钢套管,钢套管的长度通常为楼板厚度+300mm。
在土建楼板模板铺设完毕,底筋绑扎完毕后,根据规范要求及现场结构钢筋绑扎成形的位置尺寸,确定套管位置,将钢套管放在预留的位置,用铁丝将钢套管绑扎好,用铁钉将铁丝钉在模板上,将钢套管紧紧的固定在模板上,钢套管的底部与模板之间不留缝隙紧贴牢靠。
建筑给水及采暖穿楼板套管施工规范40分管道穿过墙壁和楼板，应设置金属或塑料套管。
安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。
穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。
穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。
管道的接口不得设在套管内。
补充：1．生活给水系统供民用、公共建筑和工业企业建筑内的饮用、烹调、盥洗、洗涤、沐浴等生活上的用水。
要求水质必须严格符合国家规定的饮用水质标准。
2．生产给水系统因各种生产的工艺不同，生产给水系统种类繁多，主要用于生产设备的冷却、原料洗涤、锅炉用水等。
生产用水对水质、水量、水压以及安全方面的要求由于工艺不同，差异很大。
3．消防给水系统供层数较多的民用建筑、大型公共建筑及某些生产车间的消防设备用水。
消防用水对水质要求不高，但必须按建筑防火规范保证有足够的水量与水压。
根据具体情况，有时将上述三类基本给水系统或其中两类基本系统合并成：生活一生产一消防给水系统，生活一消防给水系统；生产--消防给水系统。
消防套管管道施工规范要求根据规范12.3.19条3 消防给水管穿过地下室外墙、构筑物墙壁以及屋面等有防水要求处时，应设防水套管；4 消防给水管穿过建筑物承重墙或基础时，应预留洞口，洞口高度应保证管顶上部净空不小于建筑物的沉降量，不宜小于0.1m，并应填充不透水的弹性材料；5 消防给水管穿过墙体或楼板时应加设套管，套管长度不应小于墙体厚度，或应高出楼面或地面50mm；套管与管道的间隙应采用不燃材料填塞，管道的接口不应位于套管内；6 消防给水管必须穿过伸缩缝及沉降缝时，应采用波纹管和补偿器等技术措施；7 消防给水管可能发生冰冻时，应采取防冻技术措施；8 通过及敷设在有腐蚀性气体的房间内时，管外壁应刷防腐漆或缠绕防腐材料。

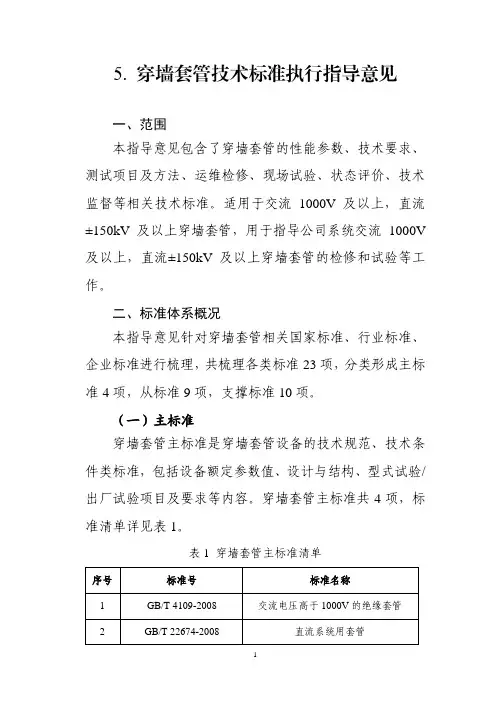

5. 穿墙套管技术标准执行指导意见一、范围本指导意见包含了穿墙套管的性能参数、技术要求、测试项目及方法、运维检修、现场试验、状态评价、技术监督等相关技术标准。
适用于交流1000V及以上，直流±150kV及以上穿墙套管，用于指导公司系统交流1000V 及以上，直流±150kV及以上穿墙套管的检修和试验等工作。
二、标准体系概况本指导意见针对穿墙套管相关国家标准、行业标准、企业标准进行梳理，共梳理各类标准23项，分类形成主标准4项，从标准9项，支撑标准10项。
（一）主标准穿墙套管主标准是穿墙套管设备的技术规范、技术条件类标准，包括设备额定参数值、设计与结构、型式试验/出厂试验项目及要求等内容。
穿墙套管主标准共4项，标准清单详见表1。
表1 穿墙套管主标准清单序号标准号标准名称1 GB/T 4109-2008 交流电压高于1000V的绝缘套管2 GB/T 22674-2008 直流系统用套管序号标准号标准名称3 Q/GDW 11691-2017 高压直流SF6气体绝缘穿墙套管4 DL/T 1726-2017 特高压直流穿墙套管技术规范1.《交流电压高于1000V的绝缘套管》（GB/T 4109-2008）本标准规定了绝缘套管的额定值、运行条件、试验项目及方法等技术要求，适用于设备电压高于1000V、频率（15-60Hz）三相交流系统中的电器、变压器、开关等电力设备和装置中使用的套管。
2.《直流系统用套管》（GB/T 22674-2008）本标准规定了直流系统用套管的额定值、运行条件、试验项目及方法等技术要求，适用于所有直流电压等级中使用的SF6及油绝缘的户内、户外套管。
3.《高压直流SF6气体绝缘穿墙套管》（Q/GDW 11691-2017）本标准规定了直流输电工程用SF6气体绝缘穿墙套管的功能、性能、安装、试验、标志、包装、运输和贮存等方面的技术要求，适用于主绝缘采用纯SF6气体绝缘的直流穿墙套管。
规范设置穿墙套管篇一:套管的安装要求一、所有要穿越有防止要求的地下室外墙是必须要加设套管的，但一般加的是刚性防水套管。
穿越水池等地方的套管最好使用柔性防水套管，其余部位用普通套管即可。
二、塑料排水管一般是不加套管的，原因如下:1、立管，尽管塑料排水与混凝土的膨胀系统不同，但塑料排水立管上逐层均要设置伸缩节，就将此部分膨胀量补偿了，同时止水圈也是必须要加的;2、水平管，一般水平管的长度比较短(4m以内)，其与混凝土的膨胀量由弯头部分补偿了，再加上也不存在穿墙或楼板，所以也不用做了。
三、其余系统的管道系统应该加套管，此部分均为有压管。
1、是防止震动，造成楼板内与管面空隙，若加装有套管用石棉绳柔性填塞，起到防止震动作用;2、是管道根部处，长时期的与地面接触点处易产生锈蚀，使用年限缩短。
3、套管与管道之间必须要用柔性填塞，还有一个隔声的作用。
四、在管井里的管道一般建议和土建协商后浇混凝土，这样可以避免预留套管坐标不正，减少了工时。
五、阻火圈我的理解是超过6层的高层必须要逐层设置。
1六、卫生间都应该放刚性的防水套管,但水电工施工过程中必须要认真,质量意识要强.因PVC 管有冷热膨胀性.但的膨胀性与水泥的膨胀系数不同.时间长了还是要渗水(潮),但要处理这种膨胀问题,必须要用柔性材料才能解决。
套管与管道之间的填塞很重要，如果用膨胀水泥，那么套管的作用不是很明显，即不能补偿伸缩量，也不便于维关于套管的作用论坛中有一些关于套管如何加,哪些管道要加套管的讨论.我认为首先得弄明白为什么要加套管,即套管的作用是什么.根据自己的理解,如下:1、所有给水管道加，是因为给不管道为有压流，会因为泵体或水流动而使管道产生震动，而加套管，因为套管与管道之间的填充物的作用，不会在长时间后使墙面产生裂纹从而影响美观。
2、便于施工。
如果不预留套管，一般来讲是要求土建做方盒子来打砼的。
这样等管道安装完毕后，土建人员还要对方洞进行处理，远没有当初留套管来得方便快捷。
20kV-35kV交流穿墙套管通用技术规范本规范对应的专用技术规范目录穿墙套管采购标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表8项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4、对扩建工程，项目单位应在专用部分提出与原工程相适应的电气及土建的接口要求。
5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表10 技术偏差表”外，必要时应提供相应试验报告。
目录1 总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资质文件 (1)1.3 工作范围和进度要求 (1)1.4 对设计图纸、说明书和试验报告的要求 (1)1.5 标准和规范 (4)1.6 投标时必须提供的技术数据和信息 (4)1.7 备品备件 (4)1.8 专用工具和仪器仪表 (4)1.9 安装、调试、试运行和验收 (5)2 性能要求 (5)2.1外观工艺要求 (5)2.2 结构要求 (5)2.3 安装要求 (5)2.4 铭牌要求 (5)2.5 设备防腐 (5)2.6 附件 (5)2.7 其他 (5)3 试验 (6)3.1 型式试验（含特殊试验及其他试验） (6)3.2 例行及现场试验 (6)4 技术服务、工厂检验和监造 (6)4.1 技术服务 (6)4.2 工厂检验和监造 (6)5 一次、二次及土建接口要求（适用新建工程） (6)5.1 电气一次接口 (6)5.2 电气二次接口 (6)5.3 土建接口 (7)1 总则1.1 一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

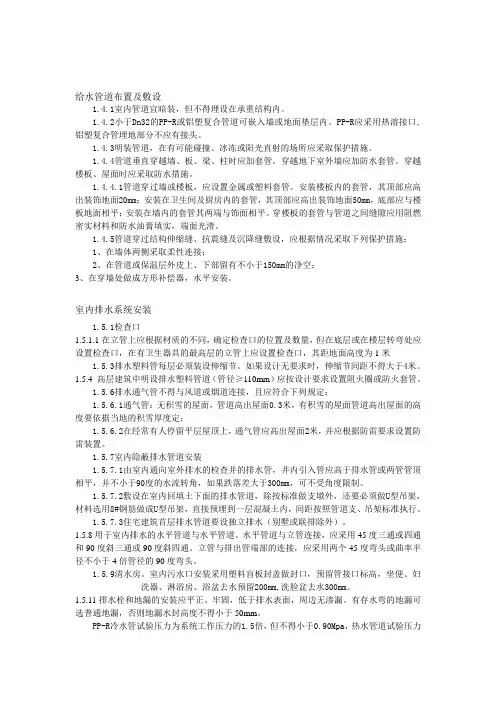

给水管道布置及敷设1.4.1室内管道宜暗装，但不得埋设在承重结构内。
1.4.2小于Dn32的PP-R或铝塑复合管道可嵌入墙或地面垫层内。
PP-R应采用热溶接口,铝塑复合管埋地部分不应有接头。
1.4.3明装管道，在有可能碰撞、冰冻或阳光直射的场所应采取保护措施。
1.4.4管道垂直穿越墙、板、梁、柱时应加套管。
穿越地下室外墙应加防水套管。
穿越楼板、屋面时应采取防水措施。
1.4.4.1管道穿过墙或楼板，应设置金属或塑料套管。
安装楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板地面相平；安装在墙内的套管其两端与饰面相平。
穿楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。
1.4.5管道穿过结构伸缩缝、抗震缝及沉降缝敷设，应根据情况采取下列保护措施：1、在墙体两侧采取柔性连接；2、在管道或保温层外皮上、下部留有不小于150mm的净空；3、在穿墙处做成方形补偿器，水平安装。
室内排水系统安装1.5.1检查口1.5.1.1在立管上应根据材质的不同，确定检查口的位置及数量，但在底层或在楼层转弯处应设置检查口，在有卫生器具的最高层的立管上应设置检查口，其距地面高度为1米1.5.3排水塑料管每层必须装设伸缩节。
如果设计无要求时，伸缩节间距不得大于4米。
1.5.4 高层建筑中明设排水塑料管道（管径≥110mm）应按设计要求设置阻火圈或防火套管。
1.5.6排水通气管不得与风道或烟道连接，且应符合下列规定：1.5.6.1通气管：无积雪的屋面，管道高出屋面0.3米，有积雪的屋面管道高出屋面的高度要依据当地的积雪厚度定；1.5.6.2在经常有人停留平层屋顶上，通气管应高出屋面2米，并应根据防雷要求设置防雷装置。
1.5.7室内隐蔽排水管道安装1.5.7.1由室内通向室外排水的检查井的排水管，井内引入管应高于排水管或两管管顶相平，并不小于90度的水流转角，如果跌落差大于300mm，可不受角度限制。
直流穿墙套管通用技术规范直流穿墙套管通用技术规范1直流穿墙套管通用技术规范本规范对应的专用技术规范目录2直流穿墙套管通用技术规范直流穿墙套管采购标准技术规范使用说明1. 本标准技术规范分为通用部分、专用部分。
2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。
如对其条款内容确实需要改动，项目单位应填写项目单位通用部分条款变更表并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成项目单位通用部分条款变更表，放入专用部分，随招标文件同时发出并视为有效。
3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。
标准技术参数表中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。
项目单位对“标准参数值”栏的差异部分，应填写项目单位技术偏差表，“投标人保证值”栏应由投标人认真逐项填写。
项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。
对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。
投标人响应部分由投标人填写投标人技术参数偏差表，提供销售业绩、主要部件材料和其他要求提供的资料。
4. 投标人填写标准技术参数表时，如与招标人要求有差异时，除填写技术偏差表外，必要时应提供相应试验报告。
5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的项目单位技术偏差表明确表示。
6. 采购标准技术规范的页面、标题等均为统一格式，不得随意更改。
3直流穿墙套管通用技术规范目次直流穿墙套管采购标准技术规范使用说明 (761)1总则 (763)1.1一般规定 (763)1.2投标人或供货厂（商）应提供的资格文件 (763)1.3工作范围 (763)1.4设计文件 (763)1.5标准和规范 (765)1.6必须提交的技术数据和信息 (766)1.7备品备件 (766)1.8专用工具与仪器仪表 (766)1.9安装、调试、性能试验、试运行和验收 (766)2技术特性要求 (766)2.1结构设计要求 (766)2.2铭牌 (767)3试验 (767)3.1型式试验 (767)3.2例行试验 (767)3.3特殊试验 (768)3.4现场试验 (768)4质量保证及管理 (768)5技术服务、设计联络和工厂监造 (769)5.1技术服务 (769)5.2设计联络会 (769)5.3监造 (770)4直流穿墙套管通用技术规范1总则1.1一般规定1.1.1投标人或供货厂（商）必须有权威机关颁发的ISO 9000系列的认证书或等同的质量保证体系认证证书（具体资质规定参见招标文件商务专用部分第二册3.11对投标人的资格要求）。
投标人或供货厂（商）（包括分包厂）应已设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格，至少有3台（套）3年以上的商业运行经验；或经项目单位审定认为已经具备设计、制造和提供本规范所要求设备的能力。
如发现有失实情况，招标方有权拒绝该投标。
1.1.2投标人或供货厂（商）应仔细阅读招标文件，包括商务和技术部分的所有规定。
由投标人或供货厂（商）提供的设备的技术规范应与本技术规范书中规定的要求相一致，投标人或供货厂（商）也可以推荐满足本技术规范要求的类似定型产品，但必须提出详细的规范偏差。
1.1.3本规范书提出了对穿墙套管本体及其附属设备的技术参数、性能、结构、试验等方面的技术要求。
1.1.4本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应提供符合有关GB、GB/T和IEC最新版本的标准和本规范书的优质产品。
1.1.5如果投标人或供货厂（商）没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
1.1.6规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.1.7规范书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。
1.1.8本规范书中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。
1.1.9本规范书未尽事宜，由买卖双方协商确定。
1.2投标人或供货厂（商）应提供的资格文件投标人或供货厂（商）应在投标文件中或其他文件中提供下列有关资格文件，否则视为非响应性投标。
1.2.1投标人或供货厂（商）同类设备最近3年的销售记录（具有设备简要参数、安装地点名称、投运时间、运行情况的记录）。
1.2.2投标人或供货厂（商）拥有的有权威机关颁发的ISO 9000系列的认证书或等同的质量保证体系认证证书。
1.2.3投标人或供货厂（商）具有履行合同所需的技术和主要设备等生产能力的文件资料。
1.2.4投标人有能力履行合同设备维护保养、修理及其他服务义务的文件。
1.2.5投标人或供货厂（商）提供的同类设备的型式和例行试验报告。
1.2.6投标人应提供并满足项目单位提出的本设备和其他设备接口信息的要求。
1.3工作范围1.3.1卖方应提供本工程所订的穿墙套管本体及其辅助设备的设计、制造、试验和供货，以及现场技术服务。
卖方负责套管在室内外相接处的局部封堵及防水屏蔽处理。
套管端部的均压环（如果设计需要）由卖方提供。
1.3.2合同签订后，卖方应在2周内，向买方提出一个详尽的生产计划，包括设备设计、材料采购、设备制造、厂内测试以及运输等项的详细工作内容及进度。
5直流穿墙套管通用技术规范1.4设计文件卖方应向买方免费提供需确认的设计文件，和全部最终版的图纸、说明书、试验报告等设计文件。
1.4.1设计文件的确认1）所有需经买方确认的图纸和说明书，均应由卖方在技术协议签订后的4周内提交给买方进行审定认可。
这些资料包括总装图、基础图等。
需确认的图纸应由卖方提交表1所列单位。
表1需由卖方提交的图纸资料买方在收到需确认的图纸4周后，将一套确认的或签有买方校定标记的图纸（买方负责人签字）返还给卖方。
卖方在收到买方确认过的图纸（包括买方修正意见）后，应于2周内向上述单位提供最终版的正式图纸和一套供复制用的底图及正式的按比例绘制可编辑的AutoCAD的文件光盘，正式图纸必须加盖供货厂（商）公章或签字。
2）卖方对图纸的任何修改应重新提交买方确认，确认后卖方应对图纸重新收编成册，并应按上款的规定正式递交各有关单位。
安装后的产品应与最后确认的图纸一致。
3）买方审定时有权提出修改意见。
凡买方认为需要修改且经卖方认可的，不得对买方增加费用。
在未经买方对图纸作最后认可前任何采购或加工的材料损失应由卖方单独承担。
买方对图纸的认可并不减轻卖方关于其图纸的正确性的责任。
1.4.2图纸1）图纸的格式：所有图纸均应有标题栏，符号和标志清晰、完整，文字采用中文，单位采用SI国际单位制。
2）每件穿墙套管所需图纸。
a）外形尺寸图：本图应标明所需要的附件数量、目录号、额定电压和电流等技术数据，详细标明运输尺寸和重量，装配总重量；若是油式，则还需标明油量。
图纸应标明所有部件和附件的尺寸位置。
b）套管及其接线端子零件图。
图纸应包括型号、套管详图、接线端子详图、固定法兰详图以及套管顶部安全强度，顶部破坏强度及爬电距离和闪络距离均应给出。
c）铭牌图：本图应标明所有额定值。
d）给出计量、保护、控制、报警、照明及动力等所需的交流和直流回路的线路原理图。
原理图应提供订购更换零件所需的足够数据。
对于特殊装置或程序在必要时应提供简明的操作说明。
对于干式不充气的套管，不考虑此项。
e）穿墙套管安装和有关设施设计所需的任何其他图纸和资料。
1.4.3说明书说明书应包括但不限于下列各项：1）穿墙套管的安装、操作维护和检查的图纸和说明。
2）具有详细尺寸和数据的套管说明。
6直流穿墙套管通用技术规范3）穿墙套管的其他附件的说明书。
1.4.4试验报告试验报告应包括：1）穿墙套管的全部试验报告，包括出厂、型式试验报告；2）各种过电流状态的温度特性曲线族。
投标人或供货商若在投标时未能提供型式试验报告，则应书面承诺供货前提交合格有效的型式试验报告。
1.4.5设计文件的交付1）卖方应向买方提供的图纸、说明书、试验报告等资料的交付时间、数量见表2。
表2卖方应向买方提供的图纸、说明书等资料2）卖方应向买方提供的试验、测试报告见表3。
表3卖方应向买方提供的试验和测试报告3）卖方应提供详细的装箱清单。
1.5标准和规范1.5.1合同设备，包括卖方向其他厂商购买的所有附件和设备，应符合相应的标准、规范或法规的最新版本或其修正本的要求，除非另有特别说明，应包括在投标期内有效的任何修正和补充。
1.5.2除非合同另有规定，均须遵守最新的国际电工委员会（IEC）标准以及国际单位制（SI）标准。
所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。
1.5.3卖方提供的设备和配套件要符合以下标准但不局限于以下标准：GB/T 16927.1.2高压试验技术。
GB 311.1高压输变电设备的绝缘配合。
GB 10237 绝缘水平和绝缘试验、外绝缘空气间隙。
GB 4109 高压套管通用技术条件。
7直流穿墙套管通用技术规范GB/T 5582 高压电力设备外绝缘污秽等级。
GB 50150 电气装置安装工程电气设备交接试验标准。
GB 7354 局部放电测量。
IEC 60137 交流电压高于1kV的套管。
IEC 60076-9 端子和分接标志。
IEC 62199直流用套管。
上述标准为最基本要求，凡是注日期的，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
如果能使卖方设备良好地、连续地在本规范所规定的条件下运行，根据卖方的意见并经买方接受，可以使用性能更优或更为经济的设计或材料。
1.5.4当标准、规范之间出现明显的矛盾时，卖方应将矛盾情况提交用户，以便在开始生产前制定解决方案。
1.6必须提交的技术数据和信息1.6.1每个投标人应提供招标书中列举的技术数据和图纸，投标人提供的技术数据应保证为运行数据，这些数据将作为合同的一部分，任何与这些数据的偏差都应经买方的同意。
1.6.2卖方产品特性参数和其他需要提供的信息。
1.6.3当买方在设计与其他设备配合，而需要相关文件和技术数据时，卖方应按要求提供这些文件和数据。
1.7备品备件1.7.1卖方应提供安装时必需的备品备件，费用应包括在投标总价中。
1.7.2买方根据需要提出招标书中备品备件，卖方应按项目分项报价，备品备件价格应含在投标总价中。
1.7.3卖方应推荐可能使用的备品备件，并分别列出其单价和总价供买方选购。
