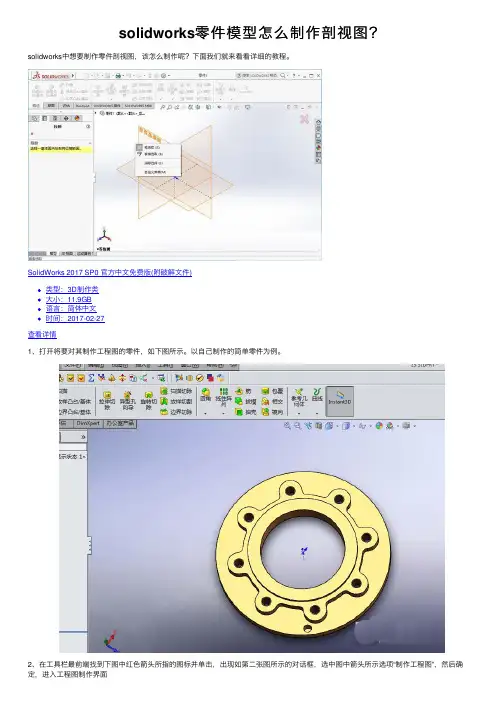

solidworks零件模型怎么制作剖视图?
solidworks中想要制作零件剖视图,该怎么制作呢?下⾯我们就来看看详细的教程。
SolidWorks 2017 SP0 官⽅中⽂免费版(附破解⽂件)
类型:3D制作类
⼤⼩:11.9GB
语⾔:简体中⽂
时间:2017-02-27
查看详情
1、打开将要对其制作⼯程图的零件,如下图所⽰。
以⾃⼰制作的简单零件为例。
2、在⼯具栏最前端找到下图中红⾊箭头所指的图标并单击,出现如第⼆张图所⽰的对话框,选中图中箭头所⽰选项“制作⼯程图”,然后确定,进⼊⼯程图制作界⾯
3、在⼯作区最右侧找到视图调⾊板,下图中箭头所⽰,然后单击该选项
述,个⼈认为相⽐第⼀种⽅法要简单直观),之后出现效果如第⼆张图,在所出现的视图中选上视图然后拖动到⼯程图纸中形成上视图
5、在⼯具栏左上⾓找到视图布局选项,然后再选剖视图,如图中箭头所⽰
6、第⼀张图,选中⽔平分割线单击,然后移到零件正中⼼(本例为圆⼼)单击释放,会出现第⼆张图中选项,点击对勾,⽔平拖动到上视图右侧,形成剖视图如第三张图所⽰,其余竖直分割线、倾斜分割线、⾓度分割线同理。
接下来重点讲解⾃定义分割线
7、切换到草图选项,选点,在图中四个红⾊圆圈标⽰的圆⼼处画四个点
8、如下图箭头所⽰,⽤直线将上图红⾊圆圈所圈的四个圆的圆⼼连接起来,直线⼀定要超过零件,如下图所⽰
9、按住ctrl键将连接圆⼼的直线选中,此时线条变成蓝⾊,然后切换到剖视图选项,就可以按照⾃⼰定义的分割线将零件剖切。
以上就是零件制作剖视图的教程,很多时候都需要使⽤剖视图,喜欢的朋友可以继续关注。

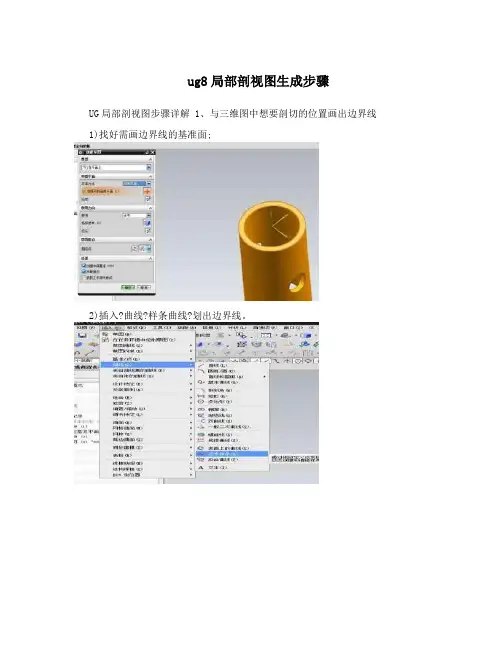

ug8局部剖视图生成步骤UG局部剖视图步骤详解 1、与三维图中想要剖切的位置画出边界线1)找好需画边界线的基准面;2)插入?曲线?样条曲线?划出边界线。
2、进入制图界面1)右键选择需要局剖的视图,点击展开命令;2)进入界面后,选择命令:编辑?视图?视图相关编辑?转换相依性?选择边界线?确定;3)右键退出展开界面。
3、开始生成局部剖视图1)选择局部剖视图命令;2)选择视图命令中,点击需要生成局部剖的视图3)基点是确定剖切深度的参数,在其他非生成剖视图的视图中选择;4)拉伸矢量一般为默认,也可根据需要自行设置;5)选择曲线时,选择之前所画边界线;6)确定。
下面是赠送的励志的100句经典话,需要的朋友可以学习下,不需要的朋友可以下载后编辑删除~~谢谢~~【励志的话】平凡却无私的人啊千万不要抱怨命运的不公。
也许,命运只是用另一种方式偏爱着你那是因为善良的她想让你尽快长大感知人间悲喜,聆听世间哀乐。
虽然有时跌倒,有时失败但请记住跌倒不是失败,失败不是否定。
平凡却无私的人啊千万不要抱怨命运的不公也许,命运只是用透明的方式倾向与你那是因为,慈爱的她想让你尽早成熟看尽人间繁华,尝便世间甘苦。
虽然有时哭泣,有时逃避但请记住哭泣不是永久逃避不是永恒平凡却无私的人啊千万不要抱怨命运的不公也许,命运只是施舍于被它偏爱的人那是因为严厉的她不想让你溺爱长大,感受人们欢呼,享受世界鼓舞虽然有时悲愤,有时无助。
但请记住悲愤不是瑕疵,无助只是一时平凡却无私的人啊千万不要抱怨命运的不公也许,命运一直把你视为人生主角那是因为,善辩的她认为你有主宰人生的天赋赢得万千赞扬,胜的万千赞赏虽然没有鲜花,没有掌声。
但请记住鲜花无处不在,掌声就在耳畔平凡却无私的人啊千万不要抱怨命运的不公也许,命运一直用纯洁无瑕疵的爱包容着你那是因为,吝啬的她想让你拥有更多享受阳光沐浴,感受雨露滋养虽然没有甜言,更无蜜语。
但请记住甜言只是修饰,蜜语一无是处平凡却无私的人啊奋起你不是命运的傀儡,她同样爱你平凡却无私的人啊雄起,你没有被命运束缚,他同样宠你平凡却无私的人啊千万不要抱怨命运的不公尝试去征服命运,如果成功了全世界都会为你喝彩【励志的话】每个人都是自己命运的设计师和建筑师,要想有所作为,就不能等待幸运降临。

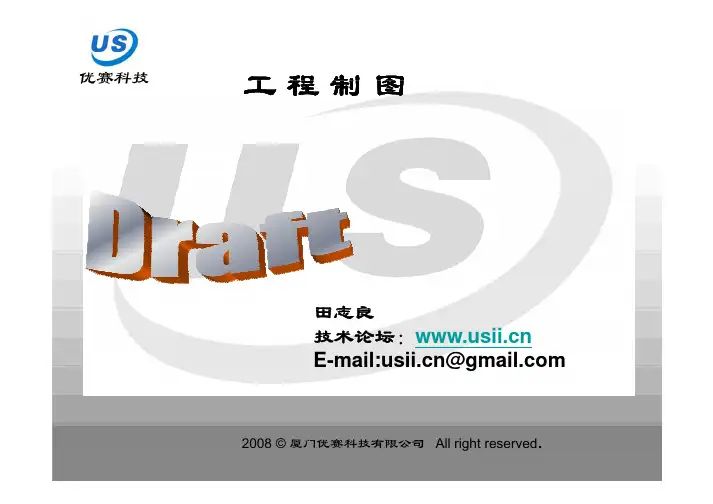

工程制图田志良 技术论坛: E mail:@ E-mail:@2008 © 厦门优赛科技有限公司 All right reserved.•• • • • • • • • •常规设置 2D To 3D 创建视图 建立剖视 尺寸标注 图纸注释 装配BOM 电气原理图 纯 维画图 纯二维画图 设置模版•• •作为三维模型的补充,用于交流的一种形式 三维与图纸保持关联 二维也保留变量化功能2008 © 厦门优赛科技有限公司 All right reserved.2• 图纸界面关系工具条特征工具条绘图工具条资源查找器 2008 © 厦门优赛科技有限公司 All right reserved.3常规设置• 图页设置2008 © 厦门优赛科技有限公司 All right reserved.4•图纸标准设置2008 © 厦门优赛科技有限公司 All right reserved.5• 工具 --〉创建3D2008 © 厦门优赛科技有限公司 All right reserved.6• 主视图2008 © 厦门优赛科技有限公司 All right reserved.Shift+左鼠标7• 主视图2008 © 厦门优赛科技有限公司 All right reserved.8• 正投影视图2008 © 厦门优赛科技有限公司 All right reserved.9• 向视图• 局部放大– 增加独立的局部视图– 比例缺省为源视图2倍,可 比例缺省为源视图 倍,可 随时修改 2008 © 厦门优赛科技有限公司All right reserved.10•截断视图–投影后仍然保持截断状态–尺寸标注不受影响2008 © 厦门优赛科技有限公司All right reserved .11•剖视图–绘制剖面线–产生剖视图–局部剖视图•局部剖视边界线需用编辑方法修改为细线2008 © 厦门优赛科技有限公司All right reserved .12•调入尺寸•手工加入标注参考切角标注2008 © 厦门优赛科技有限公司All right reserved .13•3D轴测尺寸–必须是真实尺寸–只能使用智能标注•N:切换方向•A:切换角度/线性•Shift:最小距离•Q:切换定位2008 © 厦门优赛科技有限公司All right reserved.14•中心线•指引线•说明属性提取2008 © 厦门优赛科技有限公司All right reserved .15•表面粗糙度•形位公差•焊接符号2008 © 厦门优赛科技有限公司All right reserved .16•文字–直接输入–关联Word 内容2008 © 厦门优赛科技有限公司All right reserved .17•零件序号•明细清单2008 © 厦门优赛科技有限公司All right reserved .18•零件序号–重排序–文本对齐•明细清单栏设置2008 © 厦门优赛科技有限公司All right reserved .19•零件必须是采用零件族的方式生成的实现一对多的表示方法•实现对多的表示方法•数据表格操作步骤–设定在表格中需出现的变量名–设定表格样式–设定表格的标题–设定排序的名称–设定数据2008 © 厦门优赛科技有限公司All right reserved .20•视图与表格关联–在视图中标注出所需尺寸–将变量名与视图尺寸关联2008 © 厦门优赛科技有限公司All right reserved .21•孔表属性–第一步:基点–第二步:选定孔2008 © 厦门优赛科技有限公司All right reserved .22•计算面积和周长•设置目标和变量2008 © 厦门优赛科技有限公司All right reserved .232008 © 厦门优赛科技有限公司All right reserved.24•纯二维环境•1:1绘制•参数与变量化2008 © 厦门优赛科技有限公司All right reserved .25Solid Edge 2D Free Drafting •Solid Edge 2D Free Drafting全新的单独模块–包含所有Solid Edge 现有的2D 功能,包括电气图和目标搜寻功能–包括所有与AutoCAD 的转换接口–可以打开Solid Edge 原有的图纸,但不能修改视图g –包括所有与AutoCAD 兼容的工作流程单机版有维护费•单机版,有维护费•授权为一年,过期以后,需重新申请•系统要求:Windows XP 、IE6.02008 © 厦门优赛科技有限公司All right reserved .26••模版文件–X:\Solid Edgev20\Program\Template\Normal.dftg p •背景页与工作页的关系•标题栏•属性提取•明细栏–X:\Solid Edge v20\Template\R t \D ftli t t tReports\Draftlist.txt •孔/管螺纹的参数–X:\Solid Edge V20\Program\Holes.txt 、PipeThreads.txt2008 © 厦门优赛科技有限公司All right reserved .27•在工作页状态下保存。

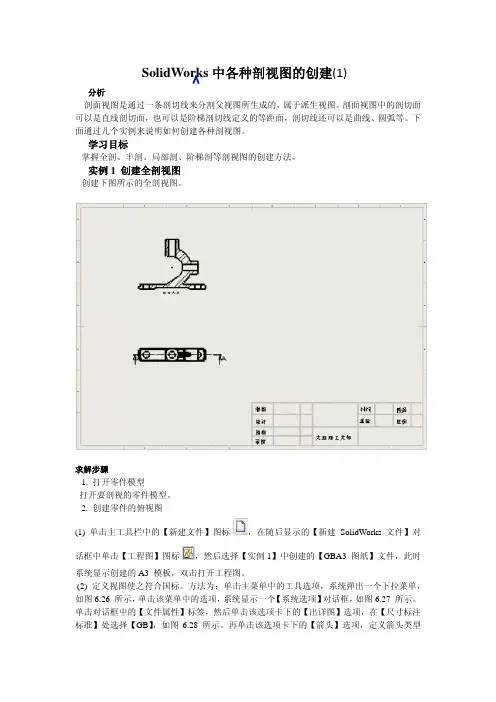

SolidWorks中各种剖视图的创建(1)分析剖面视图是通过一条剖切线来分割父视图所生成的,属于派生视图。
剖面视图中的剖切面可以是直线剖切面,也可以是阶梯剖切线定义的等距面,剖切线还可以是曲线、圆弧等。
下面通过几个实例来说明如何创建各种剖视图。
学习目标掌握全剖、半剖、局部剖、阶梯剖等剖视图的创建方法。
实例1 创建全剖视图创建下图所示的全剖视图。
求解步骤1. 打开零件模型打开要剖视的零件模型。
2. 创建零件的俯视图(1) 单击主工具栏中的【新建文件】图标,在随后显示的【新建SolidWorks 文件】对话框中单击【工程图】图标,然后选择【实例1】中创建的【GBA3 图纸】文件,此时系统显示创建的A3 模板,双击打开工程图。
(2) 定义视图使之符合国标。
方法为:单击主菜单中的工具选项,系统弹出一个下拉菜单,如图6.26 所示,单击该菜单中的选项,系统显示一个【系统选项】对话框,如图6.27 所示。
单击对话框中的【文件属性】标签,然后单击该选项卡下的【出详图】选项,在【尺寸标注标准】处选择【GB】,如图6.28 所示。
再单击该选项卡下的【箭头】选项,定义箭头类型如图6.29 所示,设置完成后,单击【确定】按钮。
(3) 使用模型视图的方法创建零件的俯视图,创建方法如上例所述,生成后的视图如图6.30 所示。
SolidWorks中各种剖视图的创建(2)3. 创建零件的全剖主视图(1) 使用草绘工具在创建的俯视图中草绘一条剖切线表示剖面位置,该线通过两个圆的圆心,如图6.31 所示。
(2) 单击选取草绘的剖切线,然后在工程图工具栏中单击【选取剖面视图】图标,移动光标至俯视图上方合适位置,单击即可自动生成全剖的主视图,如图6.32 所示。
(3) 剖切符号的位置可以移动,但不能删除,移动的方法为:单击选取要移动的对象,按住鼠标左键移动光标至合适的位置,放开鼠标左键即可。
移动后的视图如图6.33 所示。
(4) 将工程图文件存盘并退出工程图工作模式。

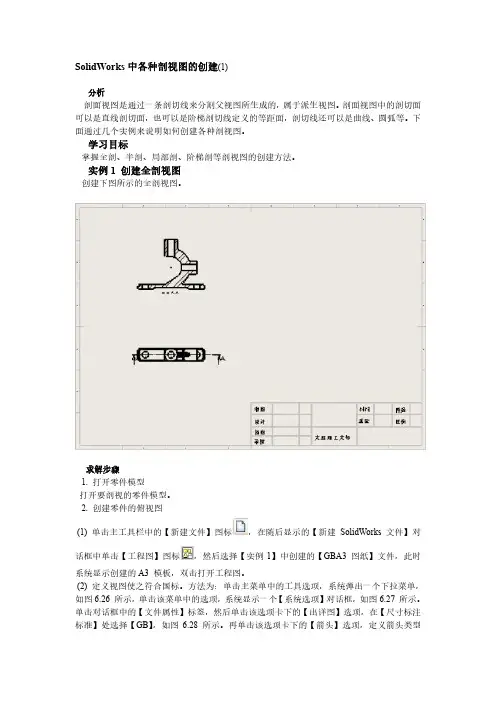

SolidWorks中各种剖视图的创建(1)分析剖面视图是通过一条剖切线来分割父视图所生成的,属于派生视图。
剖面视图中的剖切面可以是直线剖切面,也可以是阶梯剖切线定义的等距面,剖切线还可以是曲线、圆弧等。
下面通过几个实例来说明如何创建各种剖视图。
学习目标掌握全剖、半剖、局部剖、阶梯剖等剖视图的创建方法。
实例1 创建全剖视图创建下图所示的全剖视图。
求解步骤1. 打开零件模型打开要剖视的零件模型。
2. 创建零件的俯视图(1) 单击主工具栏中的【新建文件】图标,在随后显示的【新建SolidWorks 文件】对话框中单击【工程图】图标,然后选择【实例1】中创建的【GBA3 图纸】文件,此时系统显示创建的A3 模板,双击打开工程图。
(2) 定义视图使之符合国标。
方法为:单击主菜单中的工具选项,系统弹出一个下拉菜单,如图6.26 所示,单击该菜单中的选项,系统显示一个【系统选项】对话框,如图6.27 所示。
单击对话框中的【文件属性】标签,然后单击该选项卡下的【出详图】选项,在【尺寸标注标准】处选择【GB】,如图6.28 所示。
再单击该选项卡下的【箭头】选项,定义箭头类型如图6.29 所示,设置完成后,单击【确定】按钮。
(3) 使用模型视图的方法创建零件的俯视图,创建方法如上例所述,生成后的视图如图6.30 所示。
S olidWorks中各种剖视图的创建(2)3. 创建零件的全剖主视图(1) 使用草绘工具在创建的俯视图中草绘一条剖切线表示剖面位置,该线通过两个圆的圆心,如图6.31 所示。
(2) 单击选取草绘的剖切线,然后在工程图工具栏中单击【选取剖面视图】图标,移动光标至俯视图上方合适位置,单击即可自动生成全剖的主视图,如图6.32 所示。
(3) 剖切符号的位置可以移动,但不能删除,移动的方法为:单击选取要移动的对象,按住鼠标左键移动光标至合适的位置,放开鼠标左键即可。
移动后的视图如图6.33 所示。
(4) 将工程图文件存盘并退出工程图工作模式。

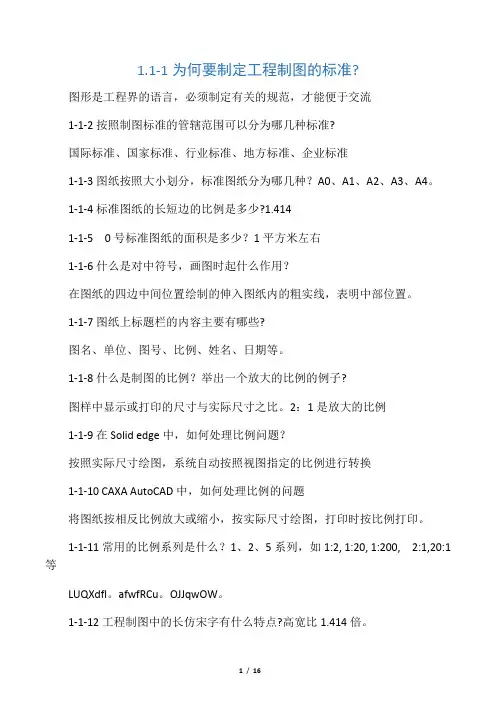

1.1-1为何要制定工程制图的标准?图形是工程界的语言,必须制定有关的规范,才能便于交流1-1-2按照制图标准的管辖范围可以分为哪几种标准?国际标准、国家标准、行业标准、地方标准、企业标准1-1-3图纸按照大小划分,标准图纸分为哪几种?A0、A1、A2、A3、A4。
1-1-4标准图纸的长短边的比例是多少?1.4141-1-5 0号标准图纸的面积是多少?1平方米左右1-1-6什么是对中符号,画图时起什么作用?在图纸的四边中间位置绘制的伸入图纸内的粗实线,表明中部位置。
1-1-7图纸上标题栏的内容主要有哪些?图名、单位、图号、比例、姓名、日期等。
1-1-8什么是制图的比例?举出一个放大的比例的例子?图样中显示或打印的尺寸与实际尺寸之比。
2:1是放大的比例1-1-9在Solid edge中,如何处理比例问题?按照实际尺寸绘图,系统自动按照视图指定的比例进行转换1-1-10 CAXA AutoCAD中,如何处理比例的问题将图纸按相反比例放大或缩小,按实际尺寸绘图,打印时按比例打印。
1-1-11常用的比例系列是什么?1、2、5系列,如1:2, 1:20, 1:200, 2:1,20:1等LUQXdfl。
afwfRCu。
OJJqwOW。
1-1-12工程制图中的长仿宋字有什么特点?高宽比1.414倍。
1-1-13按照宽度划分,图线有哪几种图线,宽度的比例是什么?粗线、中粗线、细线,宽度比为4:2:1,机械中常用粗线、细线两种,宽度比例为2:1。
1-1-14工程图学中常用的线型有哪些?粗实线、细实线、波浪线、点画线、双点画线、双折线1-1-15工程图学中细实线都用来表示什么?零件上的过渡线、尺寸线、尺寸界线、剖面线、指引线等1-1-16尺寸标注的基本原则是什么?实际尺寸、以毫米为单位,只标注一次、清晰、完整、正确。
1-1-17什么是尺寸驱动,在绘图过程中起什么作用?用改变尺寸的方法获得需要尺寸的图形的方法,在绘图中用来确定图形的大小1-1-18什么是尺寸关联,一般用在什么情况下?尺寸关联指用代数表达式设置已标注的尺寸之间的关系,用来约束或表达图形中的不同部分之间的大小关系。

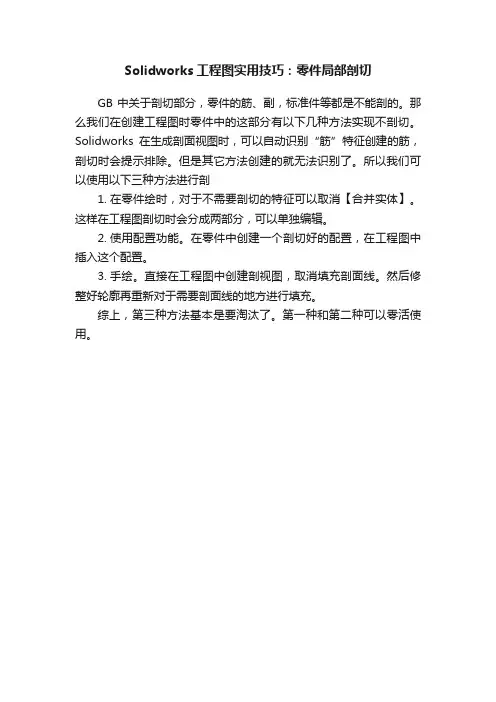

Solidworks工程图实用技巧:零件局部剖切
GB中关于剖切部分,零件的筋、副,标准件等都是不能剖的。
那么我们在创建工程图时零件中的这部分有以下几种方法实现不剖切。
Solidworks在生成剖面视图时,可以自动识别“筋”特征创建的筋,剖切时会提示排除。
但是其它方法创建的就无法识别了。
所以我们可以使用以下三种方法进行剖
1.在零件绘时,对于不需要剖切的特征可以取消【合并实体】。
这样在工程图剖切时会分成两部分,可以单独编辑。
2.使用配置功能。
在零件中创建一个剖切好的配置,在工程图中插入这个配置。
3.手绘。
直接在工程图中创建剖视图,取消填充剖面线。
然后修整好轮廓再重新对于需要剖面线的地方进行填充。
综上,第三种方法基本是要淘汰了。
第一种和第二种可以零活使用。
Solid Edge 肋板剖面处理
更多精彩教程请访问中国最专业的Solid Edge技术交流论坛/目前的Solid Edge版本都还不能做到自动识别出肋板并作不剖处理(谁叫国标就要这样龟腚呢)只好想其它办法来曲线救国了。
创建图纸
画出剖视图
在视图上右键,选择“在视图中绘制”。
删掉自动产生的剖面线。
干净了吧。
可以看出肋板与圆柱的交界处并不是一般图画的那么相交法。
重新填充除肋板外的其它区域。
填充后如图。
视图属性
取消隐藏线的显示试试。
缺少了线条总是不像话。
难看吧。
还是用其它办法来。
再作一个剖视图以作对比。
回到零件环境编辑零件,将特征转到肋板前面一步。
用复制面命令将圆柱面复制。
复制完成后将特征转回肋板。
关键处,视图属性
在实体上右键,选择“全部列出”
看到了吧,有个复制曲面多出来了。
选中“复制曲面”,并在右侧“显示”前面勾选上。
在不显示隐藏线的情况下也能正常显示出肋板的线了。
这一步可以在前面复制面时直接将此平面也复制出来。
现在只能画一条了。
重新填充。
现在的线是与圆柱面是直的。
放到一起对比下吧。
更多精彩教程,欢迎访问中国最专业的Solid Edge技术论坛。
Solid Edge介绍纯Windows的CAD系统SOLIDEDGE是真正的原创Windows软件。
它不是将工作站软件生硬地搬到Windows,而是充分利用了Windows基于组件对象模型(COM)的先进技术重写代码,这就使得习惯使用Windows软件的用户倍感亲切。
SOLIDEDGE调动全部Windows的功能,提高设计工程效率,缩短学习时间,减少培训费用和对系统的管理。
SOLIDEDGE与MicrosoftOffice兼容,与WindowsOLE技术兼容,这使得设计师们使用CAD系统时,能够进行Windows下的字处理、电子报表、数据库、演示和电子邮件包等,也能与其它OLE兼容系统集成。
友好的用户界面SOLIDEDGE采用一种称为SmartRibbon的界面技术,用户只要按下一个命令按钮,就会在SmartRibbon上看到该命令的具体内容和详细的步骤,同时在状态条上提示用户下一步该做什么。
即使是对计算机一无所知的用户,也能很快学会使用并熟练操作。
SOLIDEDGE带有一个制作精良的教程(Tutorial),引导用户从零开始,一步步进行学习。
用户通过该教程,不用培训也可以自行掌握基本的SOLIDEDGE技术。
可以说,SOLIDEDGE是一个彻底的"傻瓜型,三维CAD设计软件,适合于广大的设计人员使用。
二次开发因为SOLIDEDGE完全支持OLE2的标准并提供了自动化接口,用户可以使用开发语言,如VB或VC,在其之上进行二次开发,编写具有自己企业特点的应用程序。
参变数设计技术和特征技术SOLIDEDGE是基于参数和特征实体造型的新一代机械设计CAD系统。
它是为设计人员专门开发的、易于理解和操作的实体造型系统并完全执行设计工程师的意图。
专业设计人员完全可以利用参变数技术,完成几乎任何机械零件或装配件的造型,并且可以把SOLIDEDGE特征保存在特征库内供以后使用。
参变数的设计技术SOLIDEDGE通过绘制轮廓而生成实体。
Solidworks中的一些技巧1.solidworks自动标注尺寸插入——模型项目——把第一个选项都选上。
这样就把模型的所有尺寸直接显示到工程图中2. sw中如何更换图框在工程图空白地方右键,属性标准图纸大小更换你已经做好的图框3.SW中如何做半剖视图和局部剖视图工具栏上有一“断开的剖视图”图标,它就是用来做剖视图的,你想局部剖还是半剖还是其他什么形状的剖都可以点击它。
方法:把你要剖的形状画一草图“需是闭合的”,然后点击“它”,有一对话框,在里面输入你要剖的深度即可4. sw中如何处理剖视图中不欲剖切零件激活所完成的剖视图,点击鼠标右键,在弹出的下拉菜单中选择"属性",再在弹出的工程图属性对话框中点击"剖面范围",在剖视图中点选不欲剖切的零件,最后点击"确定"即可。
5.新旧国标表面粗糙度对照光洁度▽1▽2▽3▽4▽5▽6▽7粗糙度Ra 50 25 12.5 6.3 3.2 1.60 0.80 Rz 200 100 50 25 12.5 6.3 6.3光洁度▽8 ▽9 ▽10 ▽11 ▽12 ▽13 14粗糙度Ra 0.40 0.20 0.100 0.050 0.025 0.012 -Rz 3.2 1.60 0.80 0.4 0.20 0.100 0.0506. SW里面怎样镜像零件(不是特征)?或者在装配体内增加对称零件在装配体中点击插入——镜向零部件选择镜向基准面选择境向零部件7.SolidWorks中如何分割零件先绘制分割的草图,或者建立曲面。
再点选菜单--插入--特征---分割特征就可。
8. 怎样画出阶梯剖?先用草图工具画出您的剖线,然后用剖面视图命令即可完成。
这里要注意的是用剖面命令前须保证刚画的剖线处于选中状态。
9.曲面和钣金的展开问题经常有朋友提到某钣金件或某曲面如何展开的问题,可惜其中大部分实例却往往又是不可展开的。
因此,我想在此谈谈自己对展开问题的看法。
Solidworks实用技巧大集合1.输入尺寸时给定尺寸的数据单位?(画英制图最好的技巧)呵呵如果不给定数据单位,则使用已经设定的默认单位;当指定单位时,系统自动按指定单位换算成默认单位。
如,默认单位是mm,当输入1 in时,系统将换算成25.4mm;2. 半剖视图、局部剖视图的建立方法?为模型文件建立一个新配置,利用切除特征在剖面位置切除模型一部分。
在工程图中利用指定的配置建立视图,使用“插入”→“区域剖面线”为切除部分绘制剖面线。
3、将材料明细表输出成单独的Excel表?单击装配图中的材料名细表,使其处于被选择状态。
选择菜单:“文件”==>“另存为”,可以将材料明细表输出成Excel文件。
4、取消系统推理指针和推理线?绘制草图时按住Ctrl键,系统将不显示推理指针和推理线,也就不会自动产生几何约束关系。
5、在绘制草图中的使用在绘制草图中,复制草图可以按照以下步骤完成:按住“CTRL”键,同时用鼠标逐个选择复制目标,点选草图放置位置,然后按“CTRL+V”即可。
6、工程图打印问题→我的工程图打印为什那么淡如何设置呀?还有怎们设置图层呀?我的工程图打印为什那么淡如何设置呀?还有怎们设置图层呀?先把图层命令调出来,再点出对话框,新建个图层,把尺寸放新图层上应该就好了7:如何安全的设定Solidworks文件的只读权限?答: Solidworks文件的只读权限的设定有两种1) 在Solidworks设定文件的只读权限,但其实际上不能防止文件在保存时修改。
2) 安全的设定Solidworks文件的只读权限,是通过Windows文件的属性来设置。
建议利用Windows文件属性的设置,来保护Solidworks文件安全。
8:工程图中螺纹孔怎样半剖?答:把视图设为隐藏线可见模式,作一矩形,让矩形一边置于螺纹孔中心,选中矩形,再做断开的剖试图,深度为螺纹孔边线,即可。
9:如何在工程图中插入公司标志图片?答:在图纸格式编辑状态下,插入—对象—由文件创建—浏览(找到需要的图片)—确定。
《课程名称》课程教案一、教学目标1. 知识与技能:使学生掌握《课程名称》的基本概念、原理和方法,能够运用所学知识解决实际问题。
2. 过程与方法:通过案例分析、小组讨论、实践操作等环节,培养学生的动手能力、团队协作能力和创新思维能力。
3. 情感态度与价值观:激发学生对《课程名称》的兴趣和好奇心,培养学生的自主学习意识和社会责任感。
二、教学内容1. 第一章:课程概述教学重点:了解《课程名称》的定义、发展历程和应用领域。
2. 第二章:基本原理教学重点:掌握《课程名称》的基本原理及其内涵。
3. 第三章:应用方法教学重点:学习《课程名称》的应用方法和技术。
4. 第四章:案例分析教学重点:通过案例分析,学会运用《课程名称》解决实际问题。
5. 第五章:实践操作教学重点:动手实践,熟练运用《课程名称》相关技术。
三、教学过程1. 导入:通过引入相关话题或问题,激发学生的兴趣和好奇心,引导学生进入学习状态。
2. 讲解:详细讲解本节课的教学内容,解答学生的疑问。
3. 互动:开展小组讨论、问答等环节,促进学生之间的交流与合作。
4. 案例分析:分析实际案例,让学生学会将理论知识应用于实际问题。
5. 实践操作:安排动手实践环节,让学生在实践中掌握相关技术。
6. 总结:对本节课的教学内容进行总结,强调重点和难点。
7. 作业布置:布置适量作业,巩固所学知识。
四、教学评价1. 课堂表现:观察学生在课堂上的参与程度、提问回答等情况,了解学生的学习状态。
2. 作业完成情况:检查学生作业的完成质量,评估学生对知识的掌握程度。
3. 实践操作成果:评价学生在实践环节的表现,检验学生的动手能力。
4. 小组讨论报告:评估学生在小组讨论中的贡献和团队合作精神。
五、教学资源1. 教材:《课程名称》教材,用于引导学生学习。
2. 案例资料:提供相关案例,便于学生进行分析。
3. 实践工具:配备相关实践操作工具,让学生动手实践。
4. 多媒体设备:利用多媒体课件、视频等资源,丰富教学手段。
SE制图中显示3D剖视图
作者:冒小萍适用版本:(SE20 版本)
如果需要在SE 制图中显示3D 剖视图,可以查看装配件的内部细节,更好的表达设计意图,操作步骤如下:
1.打开装配件,选择菜单“查看”-“剖面”接下来进入草图绘制环境,绘制剖切截面轮廓;操作与除料雷同,不详细描述。
提示:绘制轮廓时,需要借助零件上的对象进行定位,一定要在主工具条中选中“同级边定位”。
另外,SE20 版本对3D 剖视图的操作不同于先前的版本,现在资源查找器中有剖视图节点可进行相应操作。
2.选择“文件”-“图纸”,进入制图环境,添加3D 剖视图相同方位的视图,然后编辑视图属性,更新视图。
附:先前的版本是在装配环境,生成3D 剖视图之后,通过“工具-配置-显示配置”,保存为一个配置文件;在图纸视图创建向导的第一步,选择该配置文件,并且选中选项“创建工程视图快照”,之后就可以在图纸上生成3D 剖视图了。

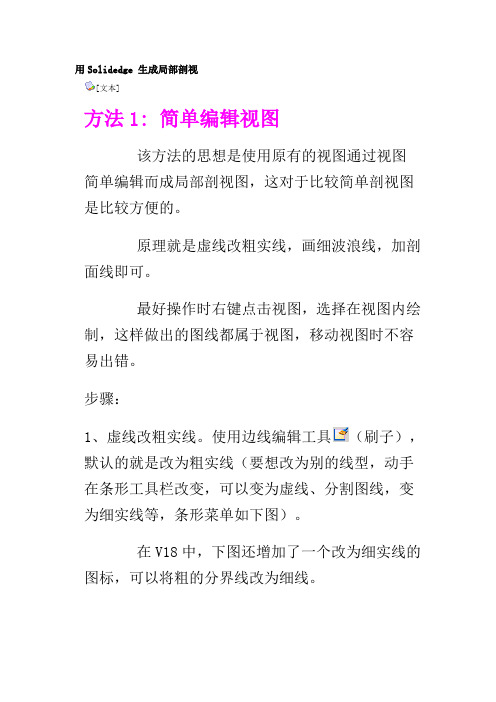

用Solidedge 生成局部剖视
