机械制图——半剖视图局部剖视图

5.2 剖视图种类剖切方法按剖切范围，剖视图可分为三种：全剖视图半剖视图局部剖视图全剖视图用剖切面完全地剖开机件所得的剖视图，称为全剖视图。

当机件的外形比较简单(或外形已在其它视图上表达清楚)，内部结构较复杂时，常采用全剖视表达机件的内部结构形状。

当剖切平面通过机件的对称面且按投影关系配置，中间又无其它图形隔开时，全剖视图可省略标注。

半剖视图当机件具有对称平面时，在垂直于机件对称面的投影平面上的投影所得的图形，以对称中心线为界，一半画成剖视图，另一半画成视图，这样组合的图形称为半剖视图。

半剖视图半剖视图主要用于内、外形状需在同一图上兼顾表达的对称机件。

当机件形状接近对称，且不对称部分已另有视图表达清楚时，也可画成半剖视图。

半剖视图标注:标注方法及省略的原则与全剖视图相同。

画半剖视图应注意：①半个剖视图与半个视图的分界线应是细点划线，不能是其它任何图线。

如果机件的对称中心正好有一条轮廓线，此机件不适合使用半剖视图绘制。

②由于机件内部结构已由半剖视图表达清楚，因此在表示机件外部结构形状的半个视图上，一般不需要再画虚线来表示内部结构。

局部剖视图用剖切面局部地剖开机件，所得的剖视图称为局部剖视图局部剖视图当不对称机件的内、外形状均需要在同一图上兼顾表达或对称机件不宜作半剖视（分界线是粗实线）时，可采用局部剖视图表达。

当实心零件上有孔、凹坑和键槽等局部结构时，也常用局部剖视图表达。

局部剖视图局部剖视图中，剖视部分与未剖视部分之间应以波浪线为界。

波浪线画法应注意以下几点：①波浪线不能与图形中其它图线重合，也不要画在其它图线的延长线上。

②波浪线不能超出图形轮廓线。

③波浪线不能穿空而过，如遇到孔、槽等结构时，波浪线必须断开。

当单一剖切平面的剖切位置明显时，局部剖视图可省略标注。

但当剖切位置不明显或局部剖视图未按投影关系配置时，则必须加以标注。

1.用单一剖切面剖切2. 用两相交的剖切平面剖切3. 用几个相互平行的剖切平面剖切4.用组合的剖切平面剖切5.用不平行于任何基本投影面的剖切平面剖切用单一剖切面剖切用一个剖切面(平面或柱面)剖开机件的方法称为单一剖切，一般用平行于基本投影面的单一剖切平面剖切。

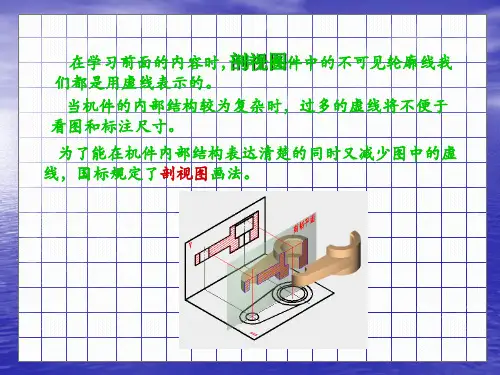

机械制图中剖视图的种类及画法汇总假想的用剖切面剖开物体，将处在观察者和剖切平面之间的部分移去，而将其余部分向投影面投影所得到的图形称为剖视图，简称剖视。

国家标准要求尽量避免使用虚线表达机件的轮廓及棱线，采用剖视的目的，就可使机件上一些原来看不见的结构变为可见，用实线表示，这样看起来就比较清晰可见。

2.剖视图的画法（1）确定剖切面的位置剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面；（2）画出剖切后的剖面区域；（3）画出剖切面后面的可见轮廓线。

（4）在剖面区域内应画上剖面符号以表示物体的材料，并完成其它视图。

①剖视的目的是为了更清晰地表达物体的层次，凡已经表达清楚的结构，在各视图中的虚线轮廓线不再画出。

②剖视只是假想将某视图剖开，所以某视图的剖视不影响其它视图的完整性。

其它视图仍应完整画出。

（a）物体的视图（b）画出剖面区域（c）完成剖视图（5）剖视图的标注一般应在剖视图上方注出剖视图的名称“×-×”（×为大写拉丁字母或阿拉伯数字，如“A-A”）。

在相应的视图上用剖切符号（粗短画）表示剖切位置的起、迄和转折，用箭头指示投射方向，并注上同样的字母，如“A”。

剖切符号尽可能不与图形轮廓线相交。

当剖视图按投影关系配置，中间没有其它视图隔开，可省略箭头。

当剖切面通过物体的对称面或基本对称面，且剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略标注，如图（a）中的左视图，其全剖视省略了标注。

还要注意，同一机件的剖面线倾斜方向应相同、间隔应相等，当图中的主要轮廓线与水平成写45°或接近45°时，该图的剖面线应画成与水平成30°或60°，如图（b）所示。

第二十八讲§6—3 剖视图的分类课题：1、剖视图的分类2、剖切面的种类课堂类型：讲授教学目的：1、讲解全剖视图、半剖视图、局部剖视图的画法、标注方法和应用场合2、讲解阶梯剖视图、旋转剖视图、斜剖视图的画法、标注方法和应用场合3、了解复合剖视图的画法、标注方法和应用场合教学要求：1、掌握全剖视图、半剖视图、局部剖视图的画法、标注方法和应用场合2、掌握阶梯剖视图、旋转剖视图、斜剖视图的画法、标注方法和应用场合3、熟悉复合剖视图的画法、标注方法和应用场合教学重点：1、三种剖视图的的画法、标注方法和应用场合2、各种剖切面的剖视图的画法、标注方法和应用场合教学难点：1、局部剖视图的画法2、复合剖视图的画法教具：挂图：“全剖视图”、“半剖视图”、“局部剖视图”、“阶梯剖视图”、“旋转剖视图”、“斜剖视图”、“复合剖视图”教学方法：讲课时应从各种剖视的应用场合入手，举例说明，各种剖视图的的画法采用对比的方法讲解。

教学过程：一、复习旧课1、剖视图的形成。

2、视图的画法、标注。

3、画剖视图应注意的问题二、引入新课题为了用较少的图形，把机件的形状完整清晰地表达出来，就必须使每个图形能较多地表达机件的形状。

这样，就产生了各种剖视图。

按剖切范围的大小，剖视图可分为全剖视图、半剖视图、局部剖视图。

按剖切面的种类和数量，剖视图可分为阶梯剖视图、旋转剖视图、斜剖视图和复合剖视图。

三、教学内容（一）剖视图的分类1、全剖视图（1）概念用剖切平面，将机件全部剖开后进行投影所得到的剖视图，称为全剖视图（简称全剖视）。

例如图6—8中的主视图和左视图均为全剖视图。

（2）应用全剖视图一般用于表达外部形状比较简单，内部结构比较复杂的机件。

（3）标注当剖切平面通过机件的对称（或基本对称）平面，且全剖视图按投影关系配置，中间又无其它视图隔开时，可以省略标注，否则必须按规定方法标注。

如图6—8中的主视图的剖切平面通过对称平面，所以省略了标注；而左视图的剖切平面不是通过对称平面，则必须标注，但它是按投影关系配置的，所以箭头可以省略。

工程制图-剖视图的种类剖视图的种类按剖切程度的不同，剖视图可分为全剖视图、半剖视图和局部剖视图。

1．全剖视图用剖切面完全地剖开机件所得的剖视图，称为全剖视图。

全剖视图主要用于表达内部形状复杂的不对称机件。

试一试：将下图中的主视图改为全剖视图。

改完之后，图样变为：思考：此图中，将主视图改为全剖视图有什么缺点？为表达支架内部结构，用了一个单一剖切面沿着前后对称面剖开得到全剖主视图。

但外部的凸台形态却未能表达出来。

考虑到主视图是一个左右对称的图，且内外部形态都有需要表达的，能否外形主视图与全剖主视图各取一半组合起来得到一个新的主视图（如下图），这样既能表达外形又能表达到内部形态。

此即为半剖视图。

2. 半剖视图由于物体对称，在对称面垂直的投影面上所得的图形，以对称线为界，一半画成视图，一半画成剖视图，这种组合的图形称为半剖视图。

既能表达物体外形又能表达物体的内腔结构。

画半剖视图的注意点：（1）画半剖视图时，视图与剖视图的分界线应是细点画线而不应画成粗实线，也不应与轮廓线重合。

（2）在半剖视图的半个视图中，虚线可以省略不画，但对于由回转面形成的孔或槽，应画出轴线的位置。

（3）机件的形状接近于对称，且不对称部分已另有图形表达清楚时，也可以画成半剖视图。

（4）半剖视图的标注与全剖视图相同。

3. 局部剖视图前文中的支架在所作的半剖视图中，底板和顶板上的小孔没有表达到。

如图。

用剖切面局部地剖开小孔，即可将小孔内部形态表达完整。

这种用剖切面局部地剖开机件所得的剖视图，称为局部剖视图。

局部剖是一种较灵活的表示方法，适用范围较广。

其适用于：① 只有局部内形需要剖切表示时。

② 实心杆上有孔、槽时，应采用局部剖视。

③ 当对称机件的轮廓线与中心线重合，不宜采用半剖视时。

④ 当机件的内外形都较复杂，而图形又不对称时。

如下图中的局部剖主视图。

画局部剖应注意的问题：① 波浪线不能与图上的其它图线重合。

② 波浪线不能穿空而过，也不能超出视图的轮廓线。
