建筑制图课程复习资料一、制图基本知识制图基本知识包括：《房屋建筑制图统一标准》（GBJ1-86）中关于制图的基本规定、绘图工具和仪器的使用以及几何作图等。
1)手工绘图绘图工具包括：铅笔、图板、丁字尺、三角板、圆规、针管笔、硫酸纸等。
图板是绘图时用来铺放图纸的矩形案板。
针管笔，针管绘图笔的头部装有带通针的针管，能吸存碳素墨水。
一般的绘图顺序为：先用铅笔在白纸上打好底稿，再用针管笔在硫酸纸上抄绘一遍。
2)制图基本规定建筑工程图是表达建筑工程设计的重要技术资料，是建筑施工的依据。
为统一工程图样的画法，便于交流技术和提高制图效率，国家制定了一系列标准。
一、图幅图幅是指绘图时采用的图纸幅面。
为了合理使用图纸，所有图纸的幅面及图框尺寸应符合表13-1的规定及图13-1的格式。
图纸的使用方式有两种：横式和立式。
如图13-1二、标题栏及会签栏图纸标题栏（简称图标）是用来填写设计单位（设计人、绘图人、审批人）的签名和日期、工程名称、图名、图纸编号等内容的。
标题栏必须放置在图框的右下角。
横式使用的图纸、应按图13-1(a)的形式布置。
立式使用的图纸，应按图13-1（b）的形式布置。
立式使用的Ａ４图纸应按图１３－２的形式布置。
图纸标题栏应按图１３－３的格式分区绘制。
会签栏是为各工种负责人签署专业、姓名、日期用的表格,如图１３－４。
三、比例图样的比例，应为图形与实物相对应的线性尺寸之比。
比例规定用阿拉伯数字表示，如１：２０，１：５０，１：１００等。
对于建筑工程图，多用缩小的比例绘制在图纸上，如用１：２０画出的图样，其线性尺寸是实物相对应线性尺寸的１／２０。
比例的大小是指比值的大小，如１：５０大于１：１００；无论图的比例大小如何，在图中都必须标注物体的实际尺寸。
绘图时选用哪种比例，应根据图样的用途和被绘物体的复杂程度，选用表１３－３中的比例。
图中的比例，应注写在图名的右侧，比例的字高，应比图名的字高小１或２号，图名下画一条粗实线（不要画两条）其长度与图名文字所占长短相当。
《土木工程制图》一、名词解释：（每题3分，共15分）1、多面正投影法：2、 正等轴测图：3、 剖视图：4、 平法：5、 建筑平面图：6、轴测投影法：7、直角投影法则：8、断面图：9、配筋图：10、直线的平率：二、填空题：（每空1分，共30分）1、工程图采用标准的幅面尺寸（B*L ）图纸，其中A0为 mm ，A1为 mm ，A2为 mm 。
2、两直线间的相对几何关系有 、 和 三种情形。
前两种为 ，后一种为 。
3、两立体相贯有两种情况，一种称为，一种称为；两平面立体的相贯线一般是一条或两条闭合的。
当两立体有表面共面且连在一起时，相贯线则会。
4、根据截平面与圆锥面的相对几何关系，截平面垂直于圆锥轴线，交线的形状为；截平面通过锥顶，交线的形状为；截平面与两条素线平行，交线的形状为；截平面倾斜于圆锥轴线且与所有素线相交，交线的形状为。
5、建筑施工图的定位轴线是施工中定位、的重要依据。
凡是、等主要承重构件都应画出轴线来确定其位置。
定位轴线采用线表示，并应编号，编号应注写在轴线端部的圆圈内。
圆圈用线绘制，直径为mm。
6、标高数字以为单位。
单体建筑工程中施工图中标高数字注写到小数点后，在总平面图中则注写到小数点后。
在总平面图中用涂黑的直角三角形表示，此时注的标高为绝对标高。
零点标高应写成。
7、在立面图中，外轮廓线用；地面线用表示；门、窗、台阶用画；门窗分格线用画。
8、工程图的内边框是图框线，用线绘制；位于图纸右下角的是。
9、标注尺寸要画出、、并填写，这四项称为尺寸的四个要素。
10、标高符号用线绘制，450等腰三角形的高度约；标高数字以为单位。
11、H投影放映实形的平面是，W投影积聚成一点的直线是，铅垂面的V、W投影均为相仿形。
12、与圆柱轴线垂直的平面，交圆柱面得；与圆柱轴线倾斜的平面，交圆柱得；与圆柱轴线平行的平面，若与柱面相交，则交线为。
13、施工图可分为、和。
14、在结构施工图中，是用构件代号来表示构件的名称的，楼梯板、构造柱、圈梁、雨蓬。
建筑工程制图与识图复习题建筑工程制图与识图复习题建筑工程制图是建筑设计的重要环节，它通过图纸的形式将设计师的构思转化为可视化的表达。
在建筑工程制图中，识图是一项必备的技能，它要求我们能够准确地理解和解读图纸上的各种符号和标记。
本文将介绍建筑工程制图的基本知识和一些常见的识图复习题。
一、建筑工程制图的基本知识1. 建筑平面图：建筑平面图是建筑工程中最常见的图纸，它展示了建筑物在水平方向上的布局和分隔。
在平面图中，我们可以看到房间的位置、大小和功能，以及墙体、门窗等建筑元素的位置和尺寸。
2. 建筑立面图：建筑立面图展示了建筑物在垂直方向上的外观和结构。
它可以显示建筑物的高度、立面材料、窗户和门的位置等信息。
3. 剖面图：剖面图是建筑物的垂直切面图，它展示了建筑物内部的结构和构造。
剖面图可以帮助我们理解建筑物的空间布局、层高、楼板厚度等信息。
4. 建筑细部图：建筑细部图展示了建筑物中的一些关键细节，如墙体连接、窗户细节、楼梯设计等。
它们通常以放大的形式呈现，以便更清晰地展示细节。
二、识图复习题1. 请根据以下平面图，判断该建筑物的功能和主要房间的位置。
（插入一张平面图）答案：根据平面图可以看出，该建筑物是一所学校。
主要房间的位置包括教室、图书馆、实验室、办公室等。
2. 请根据以下立面图，判断该建筑物的外观特点和结构材料。
（插入一张立面图）答案：根据立面图可以看出，该建筑物的外观特点是现代简约风格，采用了大面积的玻璃幕墙和金属材料。
这种设计风格给人一种开放、明亮的感觉。
3. 请根据以下剖面图，判断该建筑物的楼层高度和楼板厚度。
（插入一张剖面图）答案：根据剖面图可以看出，该建筑物的楼层高度为3米，楼板厚度为0.2米。
4. 请根据以下细部图，判断该建筑物的墙体连接方式和窗户设计。
（插入一张细部图）答案：根据细部图可以看出，该建筑物的墙体采用了悬挂式连接方式，窗户设计为推拉窗。
通过以上识图复习题，我们可以加深对建筑工程制图的理解和应用。
大一土木制图期末考试知识点土木制图期末考试知识点是每个土木工程专业学生都需要掌握的基础知识。
这些知识点涵盖了土木工程建设过程中需要使用的各种图纸和绘图法。
了解这些知识点将帮助学生更好地理解和实践土木工程项目，并为将来的工作奠定坚实的基础。
1. 基本图形的绘制在土木制图中，学生首先需要掌握基本的几何图形的绘制方法。
例如，正方形、长方形、圆形等。
每个图形的绘制都需要遵循一定的规则和比例，学生需要了解这些规则，并能够准确地绘制出各种图形。
2. 建筑平面图的绘制建筑平面图是土木工程中最基本也是最常用的图纸之一。
学生需要了解平面图的绘制规范和符号表示方法。
平面图包括墙体、门窗、楼梯、设备布置等各种要素的表示，学生需要熟悉这些要素的绘制方法，并能够正确地使用符号表示各种设施和空间布置。
3. 建筑立面图的绘制建筑立面图是建筑物外墙的垂直投影图，用于表示建筑物外观的特征和细节。
学生需要学会绘制建筑立面图，并了解立面图中使用的不同线条和符号的含义。
同时，他们还需要了解建筑物外墙的构造和装饰要素，并能够准确地将这些要素绘制到立面图中。
4. 结构图的绘制结构图是土木工程中用于表示建筑物和桥梁等结构的图纸。
学生需要了解结构图的表示方法和规范，并能够绘制出各种结构图。
结构图包括平面结构图、纵断面图、横断面图等，学生需要熟悉这些图纸的绘制方法，并能够理解和使用结构图中的各种符号和线型。
5. 水力图的绘制水力图是土木工程中用于表示水力系统和水电站等设施的图纸。
学生需要了解水力图的符号表示方法和绘制规范，并能够绘制出各种水力图。
水力图包括供水系统图、排水系统图、水电站布置图等，学生需要熟悉这些图纸的绘制方法，并能够正确地使用符号表示各种设备和管道。
总之，土木制图期末考试的知识点涵盖了不同类型的图纸和绘图法。
学生需要掌握各种图纸的绘制方法和符号表示规范，并能够准确地理解和运用这些知识。
通过掌握这些知识点，学生不仅可以在考试中取得好成绩，更重要的是为他们将来的土木工程实践工作打下坚实的基础。
工程制图大一复习知识点工程制图是工程设计的基础工作之一，它通过图纸的形式将设计方案转化为可供施工或生产使用的具体信息。
在大一学习工程制图课程时，掌握以下几个知识点是十分重要的。
1. 投影法投影法是工程制图最基础和核心的内容之一。
它是通过将三维实体的形状、尺寸和位置信息投影到二维图纸上，给予工程师和技术人员理解和操作的便捷。
常用的投影法有平行投影法和透视投影法。
其中，平行投影法又包括正交投影法（主视图、剖视图、细节视图）和斜投影法（等角投影、等轴测投影）。
掌握不同投影法的应用场景和技巧，能够准确无误地表达设计意图。
2. 图纸规格与图幅根据不同的需求和使用环境，绘制的图纸需要符合一定的规格和标准。
常见的图纸规格包括A系列（A0、A1、A2、A3、A4）和B系列（B0、B1、B2、B3、B4）。
图纸的产出需要考虑图幅（绘图区域）的合理利用和布局的美观。
此外，还需了解标准视图的放置位置和顺序，以便在制图过程中合理安排图纸内容的呈现。
3. 平面图与立体图工程制图以绘制平面图和立体图为主要任务。
平面图是将物体投影到平面上的图形，通过不同的视图（主视图、剖视图、细节视图等）展示物体的各个侧面和细节，并标注尺寸和注释。
立体图是将物体以立体形式直观地展现在图纸上，包括等轴测图、透视图等。
理解平面图和立体图的特点和应用范围，能够准确地表达出设计意图和技术要求。
4. 图样符号与标注在工程制图中，使用统一的图样符号和标注是十分重要的，它可以确保图纸的准确性和一致性。
图样符号是用来表示不同部件、元件和构造的图形符号，包括标准符号和非标准符号。
标注则是在图纸上标出尺寸和文字说明，以便施工和生产。
熟悉常用的图样符号和标注方式，能够准确地传达设计要求和技术细节。
5. CAD软件的应用随着计算机技术的快速发展，CAD（计算机辅助设计）软件已成为工程制图的主要工具。
在大一的学习中，我们需要掌握一种常用的CAD软件，如AutoCAD、SolidWorks等，学会使用CAD软件进行绘图、编辑、调整和输出等操作。
大一下工程制图知识点复习工程制图是工程专业学生必修的一门基础课程，它是一种将实际工程方案用图形形式描述的技术。
掌握好工程制图的知识点对于今后的学习和实践具有重要意义。
本文将对大一下学期的工程制图知识点进行复习梳理，以帮助同学们更好地掌握这门课程。
1. 投影方法工程制图中最常用的投影方法是正交投影和透视投影。
正交投影是根据物体与投影面垂直的关系进行投影，分为三个视图：主视图、俯视图和侧视图。
透视投影则是根据物体与观察者的距离和角度来进行投影，能够呈现出更真实的三维效果。
2. 图形符号在工程制图中，不同的对象和元素都有对应的图形符号。
例如，点用小圆点表示，线段用直线表示，圆用圆形表示等等。
掌握好各种图形符号的含义和绘制方法是进行工程制图的基础。
3. 图纸规格和排版工程制图常用的图纸规格有A0、A1、A2、A3和A4等，其中A0为最大的图纸规格。
图纸的排版要求整洁美观，一般将主视图置于图纸的中央位置，其他视图按照一定的规则进行排列，文字和尺寸标注要清晰可读。
4. 尺寸标注尺寸标注是工程制图中非常重要的一环，它用于表达物体的尺寸大小和形状特征。
尺寸标注需要遵循一定的规范，如使用带箭头的粗实线表示线性尺寸，使用特殊的符号标注角度尺寸等等。
在标注尺寸时要注意准确性和清晰性，以确保后续的工程设计和制造过程能够顺利进行。
5. 剖视图剖视图是将物体切割后所得的视图，用于展示物体内部的构造和细节。
剖视图常用的形式有全剖视图、半剖视图和局部剖视图等。
剖视图的绘制需要根据剖切面和观察方向确定，并且要注明剖视线和剖面符号，以区分视图的类型和位置。
6. 三维建模随着计算机技术的不断发展，工程制图已经逐渐普及了三维建模技术。
三维建模可以更直观地展示物体的形状和细节，方便进行工程设计和仿真分析。
掌握好三维建模软件的使用方法，对于今后的工程实践具有重要作用。
7. CAD软件应用计算机辅助设计（CAD）软件是进行工程制图的主要工具。
⼟建⼯程制图期末复习资料1.《⼟建⼯程制图》资料学术实践部专⽤⼀、名词解释1.图样：2.形体分析法：3.剖⾯图：4.断⾯图：5.建筑施⼯图：6.结构施⼯图：7.混凝⼟、钢筋混凝⼟：8.配筋图：9.梁平法施⼯图：⼆、知识应⽤1.断⾯图主要分为两类：图和图。
2.施⼯图可分为、、。
3.⼯程上常⽤的图⽰⽅法有：、、标⾼投影法和透视投影法。
4.组合体的三视图中，应标注如下三种尺⼨：尺⼨、尺⼨、尺⼨。
5.基础断⾯详图主要表⽰基础各组成部分的、尺⼨、材料和等内容。
6.基本线宽组是指什么？7.在楼层结构平⾯图中，楼梯板的代号为( )A.LTBB.KBC.TBD.B8.在⼟⽊⼯程图中，画尺⼨线应采⽤的线型为( )A.细虚线B.细实线C.中实线D.中虚线9.材料图例表⽰( )A.⾃然⼟B.素⼟夯实C.三合⼟D.混凝⼟10. ⼯程上应⽤最⼴的图⽰⽅法为_________图。
多⾯投影11. 在某⼀张建施图中，有详图符号，其分⼦8的含义为_________。
详图编号12.⽤平⾏于正圆柱体轴线的平⾯截该⽴体，所截得的图形为_________。
矩形13.画出1-1剖⾯图14.常见建筑材料图例15. 根据钢筋混凝⼟梁的结构图，填写钢筋表。
16.该别墅的卧室、客厅、餐厅的朝向是向，若室外地坪标⾼为－0.450，则西南⾓的室外平台⽐室外⾼ mm,。
图中“上18级”表⽰由底层到需要18级。
补全细节①注全定位轴线的编号。
②注全所有需要的尺⼨。
（9处）17.补画俯视图18.已知形体的两⾯投影补画第三⾯投影。
19.已知形体的两⾯投影补画第三⾯投影。
20. 已知形体的两⾯投影补画第三⾯投影。
21.已知形体的两⾯投影补画第三⾯投影。
17.18.19.20. 21.22.画出1-1剖⾯图23. 补出形体的第三⾯投影24. 画出1-1剖⾯图25.楼梯的基本组成是什么？楼梯详图包括哪⼏种基本图样？楼梯由梯段、平台、拦杆及扶⼿组成。
楼梯详图包括楼梯平⾯图、踏步拦杆等详图。
第二部分《土木工程制图》复习大纲一．制图基本知识1.幅面幅面：指图纸本身的大小和规格，有0＃、1＃、2＃、3＃、4＃。
幅面代号A0 A1 A2 A3 A4B×L841×1189594×841420×594297×420210×297图框：图纸上所供绘图范围的边线。
标题栏：位于图纸的右下角，注明设计单位、设计日期、工程名称、图名、图号和负责人签字。
2.图线图线：画在图纸上的线条统称为图线。
图线的两个基本特性是线型和线宽。
工程建设常用图线3.字体○1图纸上所书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐;标点符号应清楚正确。
○2文字的字高，应从如下系列中选用：3.5、5、7、10、14、20mm。
如需书写更大的字，其高度因按的比值递增。
○3图样及说明中的汉字，宜采用长仿宋字，高度与宽度的关系应符合如下规定（高度/宽度=3/2 ）。
○4仿宋字的特点：横平竖直、起落分明、笔锋满格、布局均匀。
○5拉丁字母和数字可写成竖体字或斜体字，如写成斜体字，其斜度应是从字的底线逆时针向上倾斜75度，字体的高度不应小于2.5mm。
○6拉丁字母I、O、Z不宜在图中使用，以防与数字1、0、2混淆。
4.尺寸标注工程图样的大小由尺寸来界定，尺寸的标注包括尺寸界线、尺寸线、尺寸起止符号、尺寸数字。
尺寸界线——细实线，垂直与被标注的轮廓线（有时可用轮廓线做尺寸线）尺寸线——细实线，平行与被标注的轮廓线（图纸上的任何图线不得作为尺寸线）尺寸起止符号——中粗短斜线，倾斜方向从尺寸界线顺时针旋转45度，长度为2～3mm。
尺寸数字——尺寸数字标注在尺寸线上方。
5．绘图工具和仪器的使用方法铅笔、图板、丁字尺、三角板、比例尺、分规、圆规、画线笔、建筑模板、.擦线板（擦图片）、砂纸、毛刷、橡皮、胶带纸、小刀等。
以上工具具体使用方法请参看课本P175-177页二．工程制图基本图示方法1．基本视图表达一个形体可有六个基本投射方向。

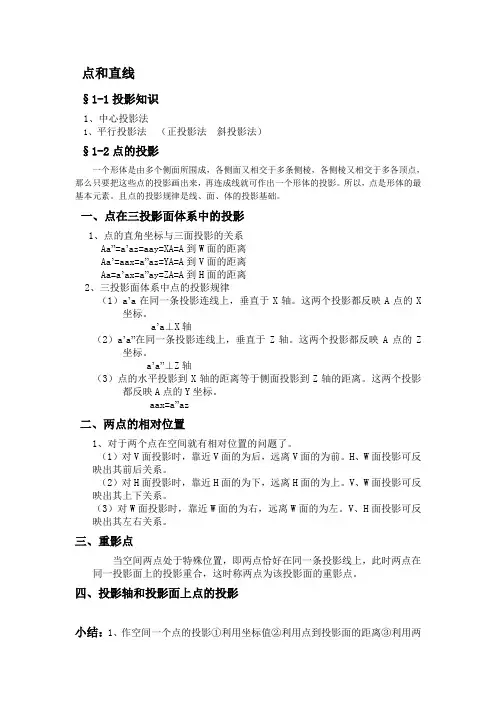

点和直线§1-1投影知识1、中心投影法1、平行投影法（正投影法斜投影法）§1-2点的投影一个形体是由多个侧面所围成，各侧面又相交于多条侧棱，各侧棱又相交于多各顶点，那么只要把这些点的投影画出来，再连成线就可作出一个形体的投影。
所以，点是形体的最基本元素。
且点的投影规律是线、面、体的投影基础。
一、点在三投影面体系中的投影1、点的直角坐标与三面投影的关系Aa”=a’az=aay=XA=A到W面的距离Aa’=aax=a”az=YA=A到V面的距离Aa=a’ax=a”ay=ZA=A到H面的距离2、三投影面体系中点的投影规律（1）a’a在同一条投影连线上，垂直于X轴。
这两个投影都反映A点的X 坐标。
a’a⊥X轴（2）a’a”在同一条投影连线上，垂直于Z轴。
这两个投影都反映A点的Z 坐标。
a’a”⊥Z轴（3）点的水平投影到X轴的距离等于侧面投影到Z轴的距离。
这两个投影都反映A点的Y坐标。
aax=a”az二、两点的相对位置1、对于两个点在空间就有相对位置的问题了。
（1）对V面投影时，靠近V面的为后，远离V面的为前。
H、W面投影可反映出其前后关系。
（2）对H面投影时，靠近H面的为下，远离H面的为上。
V、W面投影可反映出其上下关系。
（3）对W面投影时，靠近W面的为右，远离W面的为左。
V、H面投影可反映出其左右关系。
三、重影点当空间两点处于特殊位置，即两点恰好在同一条投影线上，此时两点在同一投影面上的投影重合，这时称两点为该投影面的重影点。
四、投影轴和投影面上点的投影小结：1、作空间一个点的投影①利用坐标值②利用点到投影面的距离③利用两点间的相对位置。
2、点的投影方向：自上向下、自前向后、自左向右3、判断重影点的可见性：前遮后、上遮下、左遮右§1-2直线的投影一、直线的投影图从几何学知道，直线是无限长的。
直线的空间位置可由线上任意两点的位置确定，即两点定一线，在次要作直线投影只要作两个点的投影即可。
《土建工程制图》复习题-、名词解释1、 中心投影法2、 剖面图3、 建筑施工图4、 G B/T50001—20015、投影法6、 建筑平而图7、 平而内最人斜度线8、 素线法二、问答题1、何谓正投影法？正投影主要有哪些基本特性？2、说明剖血图与断面图的界同点。
3、简述建筑结构图包含的主婆内容。
4、直线上的点的投影特性是什么？在投影中如何判别 点是否在直线上？5、如何标注组合体尺寸？6、简要说明下列图样屮编号为①②③钢筋的直 径、数量及作用。
L-2940 7、何谓截交线？简述如何绘制平面体的截交线？ 8、简述阅读组合体视图的基本思维。
9、 什么是相贯线？相贯线具有哪些性质？ 10、什么是形体分析法？其要点是什么？ 11、什么是 组合体？组合体有哪儿种组合形式？ 12、剖视图如何形成的？如何表示剖视图？ 13、在由 砖砌筑的基础墙和混凝土砌筑的大放脚的基础详图屮，完成：(1) 画出砖及混凝土图例。
(2) 大放脚高度。
注出基础底面的标高，注出室外地面的标高-0. 800米，室内地面标高60. 000 米。
TLT1：252700 %]]『30120《土建工程制图》复习题参考答案一、名词解释1、中心投影法:投射中心距投彩面有限远,投射线汇交于投射中心的投影法。
2、剖而图：假想用剖切而在形体的适当位置将形体剖开，移去剖切而与观察者之间的部分形体，把原来不町见的内部结构变为对见，将剩余的部分投射到投彫面上，形成的投彫图。
3、建筑施工图：建筑施工图主要反映房屋的整体情况和各构件间的材料联结及构造关系的图样。
4、GB/T50001—2001： GB/T表示推荐性国标；标准号50001《房屋建筑制图统一标准》，2001 标准颁布吋间。
5、投影法：我们使投射线通过点或形体，向选定的投影而投射，并在该而上得到投影的方法。
6、建筑平而图：用假想的水平剖切面经建筑物的门、窗洞口处将房屋剖开，将剖切面以下的部分向卜•投射而得到的水平剖面图。
2019-2020学年第2学期考试时间：90分钟类别：函授课程名称：建筑工程制图（含画法几何）（A卷）层次：高本专科年级： 19 级 20级专业：土木工程工程造价学号：姓名：考场：【请考生按规定用笔将所有试题的答案写在答题纸上】一、单项选择题（本大题共10小题，每小题2分，共20分。
