大连理工大学《工程制图》习题集答案

现代工程制图（下）_大连理工大学中国大学mooc课后章节答案期末考试题库2023年1.在零件表达时，为使某部分结构形状表达的更完整、清晰，可以使用虚线。

参考答案:正确2.判断零件表达方案是否完整？是选择“正确”，否选择“错误”。

【图片】【图片】参考答案:错误3.下面哪类零件需要绘制零件图加工？参考答案:一般零件_常用件4.选择合理的表达方案:【图片】参考答案:（4）5.轴套类零件的主视图，一般按照（）安放。

参考答案:加工状态6.根据装配图标题栏判断，此图绘图比例为放大。

【图片】参考答案:错误7.轴零件图中，红色圈处为砂轮越程槽，经查表此处尺寸应为4x0.5。

【图片】参考答案:错误8.图中Φ20H8/f7属于装配图中的哪类尺寸。

【图片】参考答案:装配尺寸9.根据螺纹孔的加工过程判断，哪个图的尺寸标注正确？【图片】参考答案:（2）10.哪个图中的尺寸标注合理？【图片】参考答案:（1）11.根据螺纹标记“Tr40X14(P7)LH-8e”，选择括号中的词语填空（中等；长；短）。

该螺纹的旋合长度为________旋合长度。

参考答案:中等12.根据螺纹标记“M20”，选择括号中的词语填空（5g；6g；5H；6H）。

若该螺纹为外螺纹，其顶径公差带代号为________。

参考答案:6g13.根据螺纹标记“M20”，该螺纹的大径为________。

参考答案:2014.管螺纹 G 1/2，其中1/2，指参考答案:管子的通径15.根据螺纹标记“M16X1-5g6g-S”，该螺纹的螺距为参考答案:116.哪个图中的尺寸10标注正确？【图片】参考答案:（1）17.哪个图中的尺寸12标注正确？【图片】参考答案:（2）18.根据螺纹标记B32X6LH-7e，该螺纹是参考答案:锯齿形螺纹19.根据螺纹标记Tr48X16(P8)LH，该螺纹是参考答案:梯形螺纹20.下图所示零件称为：【图片】参考答案:开口销21.读图，其中"键"是序号（）。

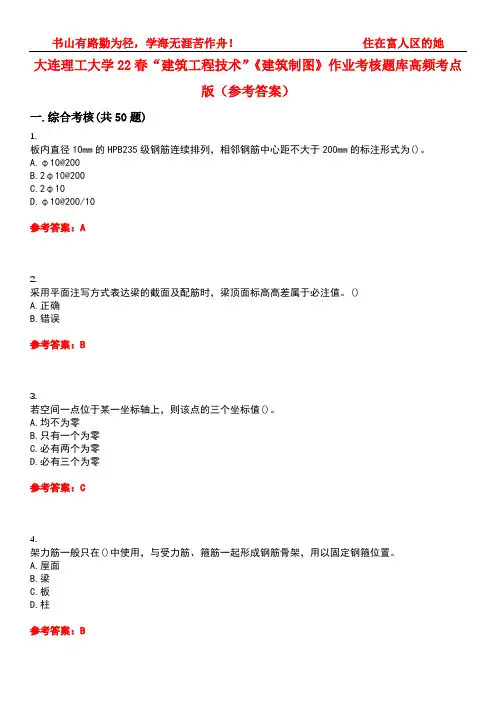

大连理工大学22春“建筑工程技术”《建筑制图》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.板内直径10mm的HPB235级钢筋连续排列，相邻钢筋中心距不大于200mm的标注形式为()。

A.φ10@200B.2φ10@200C.2φ10D.φ10@200/10参考答案：A2.采用平面注写方式表达梁的截面及配筋时，梁顶面标高高差属于必注值。

()A.正确B.错误参考答案：B3.若空间一点位于某一坐标轴上，则该点的三个坐标值()。

A.均不为零B.只有一个为零C.必有两个为零D.必有三个为零参考答案：C4.架力筋一般只在()中使用，与受力筋、箍筋一起形成钢筋骨架，用以固定钢箍位置。

A.屋面B.梁C.板D.柱参考答案：B5.梁平法施工图是在梁的结构平面布置图上，采用平面注写方式或截面注写方式表达的梁配筋图。

()A.正确B.错误参考答案：A6.圆柱体的母线是()。

A.圆曲线B.直线C.半圆曲线D.三角形参考答案：B7.下列选项中，可能是圆锥上的截交线的有()。

A.三角形B.圆形C.椭圆形D.矩形参考答案：ABC8.屋顶平面图主要表示屋顶的形状、屋面排水方向及坡度、天沟或檐沟、女儿墙、屋脊线、雨水管、水箱、上人孔、避雷针的位置等。

()A.正确B.错误参考答案：A9.基础详图一般采用水平剖面图来表示。

()A.正确参考答案：B10.结构布置平面图中的剖切符号和详图索引等符号与建筑平面图表示方法一样。

()A.正确B.错误参考答案：A11.CAD中的绘图命令只能通过工具栏访问使用。

()A.正确B.错误参考答案：B12.结构平面图中，电梯间或楼梯间另见详图，在平面图上只画一个对角线表示。

()A.正确B.错误参考答案：A13.梁内的受力钢筋一般只标注钢筋直径和相邻钢筋中心距。

()A.正确B.错误参考答案：B14.建筑立面图只需反映出建筑的体型外貌、门窗类型及其排列位置，不需表示出里面装修做法的信息。

()A.正确B.错误15.为了使钢筋和混凝土具有更好的粘结力，应在光圆钢筋两端做成弯钩。

画法几何及土木工程制图（上）_大连理工大学中国大学mooc课后章节答案期末考试题库2023年1.垂直两直线的同面投影都互相垂直。

参考答案:错误2.轴测投影是用正投影法绘制的单面投影图。

参考答案:错误3.剖切符号的编号宜采用（）参考答案:阿拉伯数字4.常见的剖面图主要有（）参考答案:其余三项皆是5.用两个或两个以上平行平面剖切物体后所得的剖面图，称为（）参考答案:阶梯剖面图6.剖面图中一般（）虚线参考答案:可画可不画7.重合断面图的轮廓线用（）表示参考答案:粗实线8.剖面图中的材料图例为（）参考答案:实际材料对应的图例9.绘制剖面图时，剖切平面与物体接触的部分，应绘出材料图例。

当材料不明时，采用通用材料图例绘制。

参考答案:正确10.断面图的视向是用字的那一侧表示。

参考答案:正确11.画半剖面图时，剖面图与视图的分界线是图形的对称线。

参考答案:正确12.在V面上作半剖，要“左外、右剖”。

参考答案:正确13.工程中常使用的轴测类型是（）参考答案:正等测，斜二测14.A2的图幅尺寸是（）参考答案:420×59415.制图时常用中粗实线线宽（）参考答案:0.7b16.正投影有哪些特性（）参考答案:全等性；积聚性；类似性17.工程上常用的投影有几种（）参考答案:有4种18.点的H面投影到投影轴（OX）的距离，等于该点到（）的距离参考答案:V面19.H面上的点，其水平投影重合于该点本身，正面投影在OX轴上，侧面投影则在（）参考答案:OYW轴20.图样的比例，应为图形与实物相对应的线性尺寸之比。

参考答案:正确21.点有大小。

参考答案:错误22.轴测投影是单面平行投影。

参考答案:正确23.点A的Z轴坐标等于点A到V面的距离。

参考答案:错误24.判别重影点的可见性，是根据不重合的那个投影面上两点投影的坐标值得大小来判别，大者可见，小者不可见参考答案:正确25.两直线在空间的相对位置关系是（）。

参考答案:平行、相交、交叉26.若一条直线既平行于V面又平行于H面，则这条直线是（）。

画法几何及土木工程制图（下）_大连理工大学中国大学mooc课后章节答案期末考试题库2023年1.捉直线段的端点，需先在草图设置里勾选（）。

参考答案:端点2.“0”图层是可以删除的。

参考答案:错误3.在进行连续标注前，应先进行一个线性尺寸标注，作为连续标注的原点。

参考答案:正确4.在建筑施工图的平面图中，M一般代表的是( )参考答案:门5.平面注写包括集中标注和部分标注。

参考答案:错误6.钢筋混凝土结构中承受拉、压应力的钢筋称为（）参考答案:受力钢筋7.一般梁中保护层厚度为（）参考答案:25mm8.代号KZ指的是（）参考答案:框架柱9.L9(7B)表示第9号非框架梁，7跨，两端有悬挑。

参考答案:正确10.ZOOM命令可将屏幕上显示的图形以大于或小于图形原尺寸进行显示，而图形的实际尺寸保持不变。

参考答案:正确11.建筑平面图不包括( )参考答案:基础平面图12.草图是以目测估计图形与实物的比例，按一定画法要求徒手绘制的图。

参考答案:正确13.总平面图中，高层建筑的层数如何表示。

（）参考答案:数字14.已知前一点的直角坐标值为（ 150，100），如果在输入下一点的提示后输入: @ 100，-40，则该点的绝对直角坐标值为（）。

参考答案:250,6015.建筑剖面图一般不需要标注楼板与梁的断面高度等内容。

参考答案:正确16.图上的尺寸应以尺寸数字为准，不得从图上直接量取。

参考答案:正确17.图上的任何图线都可以作为尺寸线。

参考答案:错误18.圆锥面上的示坡线是平行与锥底的纬圆。

参考答案:错误19.标高中的数值是以（）为单位参考答案:米20.相对标高的零点正确的注写方式为( )参考答案:±0.00021.圆锥面的等高线是一组（）参考答案:同心圆22.保存图形文件的后缀是（）。

参考答案:.dwg23.多段线是由多个等宽或不相等的直线段或圆弧相连组成的一个单一对象。

参考答案:正确24.Φ8@250中的@代表的是（）参考答案:相等中心距符号25.用 TEXT 命令标注角度符号时应使用（）。

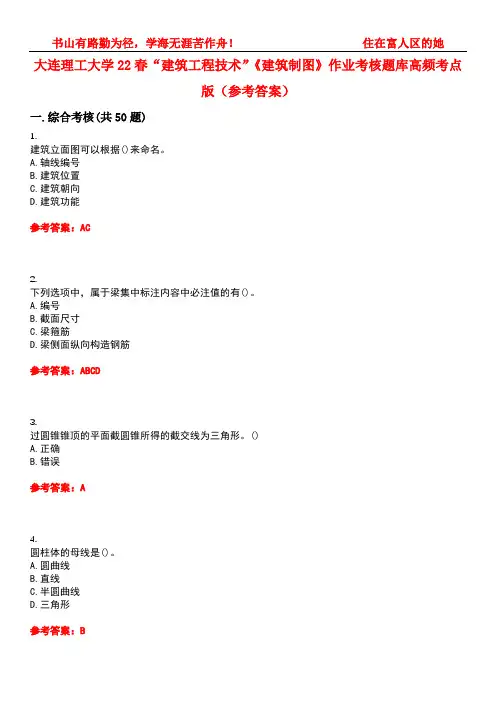

大连理工大学22春“建筑工程技术”《建筑制图》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.建筑立面图可以根据()来命名。

A.轴线编号B.建筑位置C.建筑朝向D.建筑功能参考答案：AC2.下列选项中，属于梁集中标注内容中必注值的有()。

A.编号B.截面尺寸C.梁箍筋D.梁侧面纵向构造钢筋参考答案：ABCD3.过圆锥锥顶的平面截圆锥所得的截交线为三角形。

()A.正确B.错误参考答案：A4.圆柱体的母线是()。

A.圆曲线B.直线C.半圆曲线D.三角形参考答案：B5.用假想的剖切面将物体切开，仅画出该切面与物体接触的部分图形，称为()。

A.半剖面B.阶梯剖面C.分层剖切面D.断面参考答案：D6.结构施工图中圈梁用“QL”来表示。

()A.正确B.错误参考答案：A7.下列选项中，不属于楼梯剖面图主要表达内容的是()。

A.梯段数B.楼梯踏步数C.楼梯栏杆材料D.楼梯类型及结构形式参考答案：C8.AutoCAD中的“移动”命令，可以将对象平移到其他位置，但是不改变对象的方向和大小。

()A.正确B.错误参考答案：A9.建筑立面图的图名不可以按立面图的()来命名。

A.构造B.主次参考答案：A10.某平面图形只在正面投影上为一直线，该平面为()。

A.铅垂面B.水平面C.侧垂面D.正垂面参考答案：D11.建筑立面图只需反映出建筑的体型外貌、门窗类型及其排列位置，不需表示出里面装修做法的信息。

()A.正确B.错误参考答案：B12.两条平行直线在V面上的投影可能相交。

()A.正确B.错误参考答案：B13.在房屋结构施工图中，构件与代号对应正确的有()。

A.屋面板→WBB.楼梯板→TBC.圈梁→QLD.框架梁→KL参考答案：ABCD钢筋混凝土梁内可配置架力筋、分布筋、构造筋。

()A.正确B.错误参考答案：B15.建筑立面图中，建筑的外形轮廓线用细实线绘制。

()A.正确B.错误参考答案：A16.房屋施工图中详图符号用细实线圆圈表示，其直径是10mm。
