习题:一. 填空题1.绘制技术图样时应优先采用基本幅面。
必要时，必要时也允许加长幅面，但必须按整数倍加长。
2.图纸可横放（X型）或竖放（Y型），其格式分为和两种，但应注意，同一产品的图样只能采用一种格式。
3.一个完整的尺寸应由尺寸界线、尺寸线、含尺寸线的终端和等组成。
4.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为2:1,粗线宽度优先米用。
5.平面图形的尺寸按其作用不同，分为和两类。
二. 选择题1.下面哪个比例是原值比例？A 1:1B 2:1C 1:22.下面哪个比例是放大比例？A 1:1B 2:1C 1:23.下面哪个比例是缩小比例？A 1:1B 2:1C 1:24.我国的国家标准简称“国标”，其代号为GB或GB/ToA GB表示强制性国家标准，GB/T表示推荐性国家标准。
B GB/T表示强制性国家标准C GB表示推荐性国家标准。
5.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为A 2:1B 1:2C 3:1三. 简答题1.图纸的基本幅面有哪几种？各种幅面大小之间有何规律？2.说明比例1： 2和比例2： 1的意义。
3.字体的号数表示什么？写出国标中规定的字号系列。
4.图样中书写的文字必须做到哪些要求？5.分别说明粗实线、细虚线、细点画线、波浪线、细双点画线、细实线的主要用途。
6.写出国家标准中规定的图线宽度系列。
机械图样中的图线宽度分哪几种？7.完整的尺寸由哪几部分组成？它们各有哪些规定？各类尺寸标注的基本规则是什么？8.圆的直径、圆弧的半径以及角度的注法分别有什么特点？9.书写不同方向的尺寸数值时有什么规则？10.圆的直径、圆弧的半径、角度的标注分别有什么特点？11.什么是斜度？什么是锥度？分别说明Zl:5表示什么？1:5表示什么？12.徒手草图应达到哪些基本要求？如何徒手绘制各种直线和圆？13.试述绘制平面图形的方法和步骤。
bl四. 几何作图：在图纸上按1:1比例画出吊钩的平面图形。
《画法几何与工程制图》习题一、填空题1、按照建筑制图标准规定，图纸幅面是指图纸本身的大小规格。
A0图纸的图幅b×l== ,图框线与图幅线之间的间隔a为,c为。
2、图样的比例为相对应的线性尺寸之比；图纸上的尺寸，应以为准，不得从上直接量取。
3、剖视图的剖切符号表示剖切面的起、迄、转折位置及投射方向。
剖切符号由和组成，他们分别用长度为毫米和毫米的粗实线来表示。
4、国标规定，图样中书写的字体必须做到、、、。
其中前两项是单个字的形状结构及笔画提出的要求；后两项则是对字与字之间，行与行之间的排列布置提出的要求。
5、正投影具有、和的特性。
6、标注角度时，尺寸线应画成联单，且其圆心是该角的。
二、简答题：1、按照《房屋建筑统一制图标准（GB/T50001-2001）》规定，尺寸包括哪些内容？各部分的绘图规定是什么？尺寸的排列与布置有什么要求？2、简要叙述基本视图的名称、投射方向及其在建筑制图中的名称？三、作图题：1、根据组合体的轴测图画出其三视图 (尺寸从图中量取)。
2、已知铅垂面P内一条水平线AB的端点A的两投影，且AB=20mm，求直线AB的两投影。
3、已知四边形平面ABCD的H投影abcd和ABC的V投影a′b′c′，试完成其V投影工程制图复习题参考答案一、填空题1、841×1189 25 102、略尺寸数字图样3、剖切位置线剖视方向线6～10 4～64、略、笔画清楚、间隔均匀、排列整齐5、真实性、略类似性6、圆弧顶点二、简答题：1、答：略尺寸的排列与布置要求：画在图样外围的尺寸线，与图样最外轮廓线的距离不宜小于10 mm；平行排列的尺寸线间距为7 mm～10 mm，且应保持一致；互相平行的尺寸线，应从被注轮廓线按小尺寸近、大尺寸远的顺序整齐排列。
2、答：主视图（正立面图）：由前向后投射得到的视图。
俯视图（平面图）：由上向下投射得到的视图。
左视图（左侧立面图）：由左向右投射得到的视图。

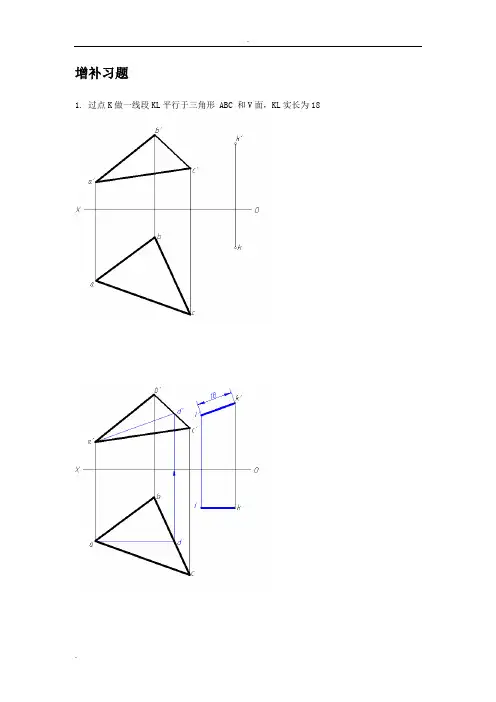

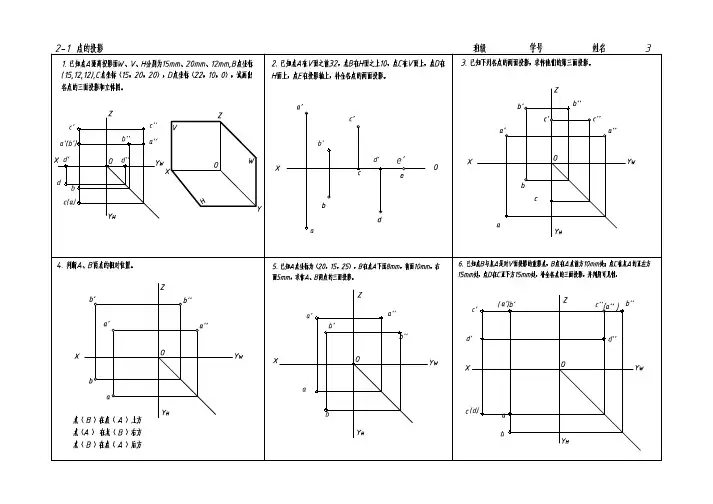

第1章制图的基本知识和技能
第2章投影基础
第2章投影基础
垂直垂直
不垂直不垂直
第2章投影基础
__ _
第2章投影基础
如文档对你有用，请下载支持！
第2章投影基础
2-45根据已知，补画第三视图。
第2章投影基础
第4章组合体
第4章组合体
练习题二
二、已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。
(12分)
三、在平面ABC内作一条水平线，使其到H面的距离为10mm。
(10分)
四、指出下列螺纹画法中的错误，并将正确的画在指定位置。
(8分)
五、指出螺柱连接画法中的错误，并将正确的画在指定位置。
(10分)
六、读零件图并回答下列问题。
(20分)
1．该零件采用了哪些视图、剖视图和剖面图？
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
3．说明Φ40H7的意义。
4．说明M8—7H的含义。
5
6．说明符号的含义。
如文档对你有用，请下载支持！1．该零件采用了哪些视图、剖视图或其它表达方法？说明数量和名称。
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
3．说明Φ40H7的意义。
4．说明M68╳2的含义。
6.说明符号的含义。
《化工工程制图习题集》（清华版）45~55页填空题答案P45习题：1. 阅读管壳式换热器装配图，并回答下列问题。
（1）图8-1所示为两个串联在一起的换热器，从结构形式分属于_固定管板式_换热器，共有零部件 31 种，属于标准化零部件的有 13 种，接管口有 10 个。
（2）主视图采用全剖视图表达零部件间的装配连接关系，管束、螺栓连接件采用_简化_画法，壁厚采用_夸大_画法；左视图可作为_管口方位_图；表达细部结构用了_4_个局部放大图。
（3）该换热器的筒体和管箱采用_法兰_连接，这种连接方式的优点是可以_拆卸_；筒体中部采用_断开_画法，目的是_减小长度尺寸，便于用更大的比例绘图_。
（4）该设备的公称直径为_325_mm，为其_外_径，总长为_5.13_m，采用_鞍_式支座，其安装尺寸为_2600mm和210mm_。
（5）单个换热器有换热管_62_根，管长为_4.4_m，管子与管板采用_焊接_的连接方式；有拉杆_4_根，其和定距管一起起到_固定折流板_的作用。
（6）该设备主体材料选用_20钢_，管程设计压力为_1.8_MPa，壳程设计压力为_1.5_MPa，换热面积为_38.68_平方米。
管程流体为_浓氨水_，壳程流体为_稀氨水_。
（7）两换热器的管程数为_2_，壳程数为_1_；壳程设有_折流板_，其作用是为了使管间流体迂回流动，提高传热效率。
（8）局部视图Ⅰ表达了_封头与短接的对接焊缝_，Ⅱ表达了_筒体与管板的焊缝结构_，Ⅲ表达了_管子与管板的连接方式_，Ⅳ表达了_接管与筒体的焊缝结构_。
Ⅰ、Ⅱ、Ⅲ、Ⅳ分别采用的比例为_1:2、1:2、1:2、1:1_，装配图采用比例为_1:10_。
（9）换热器内冷流体为_浓氨水_，走_管程_，热流体为__稀氨水_，走_壳程_；管内介质的入口为管口_b_，出口为管口_a_，管间介质的入口为管口_d_，出口为_c_。
冷热流体通过_管壁_进行热量交换。
（10）零件21是_分程隔板_，其作用是_通过分隔管箱将管程分为多程_。
