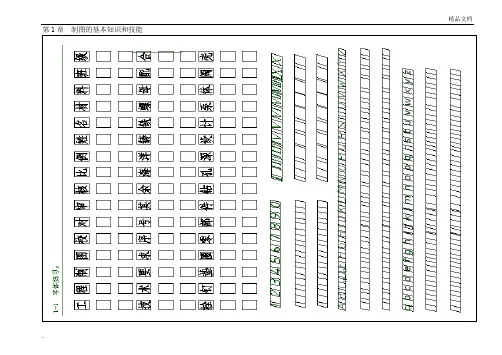

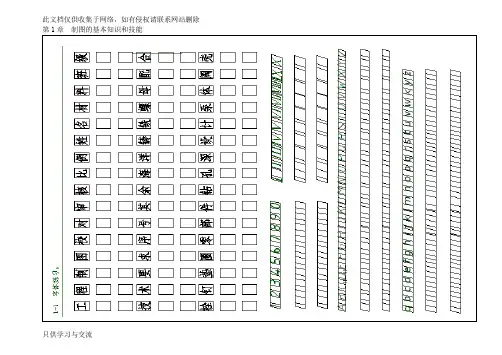

1-2 按照左图的形式，在图形右边空白处重画一次。
1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按1:1从图上量，取整数。
1-4 分析下列平面图形并标注尺寸。
（尺寸数值按1:1从图中量，取整数）（1）（2）第1章制图的基本知识和技能1-5 尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。
1-6 按1:2的比例画下面的图形。
（1）椭圆（2）1:8锥度第1章制图的基本知识和技能1-7 在A4图纸上按1:1比例画出吊钩的平面图形，图名为：几何作图。
第2章投影基础第2章投影基础2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置。
（1）（2）（3）（4）AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线第2章投影基础第2章投影基础第2章投影基础2-16 求出两直线的第三面投影，再判别其相对位置。
交叉直线须判别重影点的可见性。
第2章投影基础（1） （2） （3） （4）第2章 投影基础2-20 判别直线与平面是否平行。
（CD ∥EF ）（1） （2）_平行___平行_垂直垂直不垂直不垂直（1）（2）_平行__ _不平行_ 第2章投影基础第2章投影基础2-26 求三棱锥表面上A、B、C的另两面投影。
2-27求圆柱体表面上A、B、C的另两面投影。
2-28 求圆锥体表面上A、B、C的另两面投影。
2-29 求圆球体表面上A、B、C的另两面投影。
第2章投影基础2-32 求立体的侧面投影。
2-33 求立体截切后的水平投影。
第2章投影基础2-34 根据两视图，求圆柱体截切后的第三视图。
2-35根据两视图，求圆柱体截切后的第三视图。
2-36根据两视图，求圆柱体截切后的第三视图。
2-37求圆柱体截切后的第三视图。
第2章投影基础2-38 求圆锥的截交线，完成其水平投影和侧面投影。
2-39 求圆锥的截交线，完成其侧面投影。
2-40求圆锥的截交线，完成其水平投影和侧面投影。

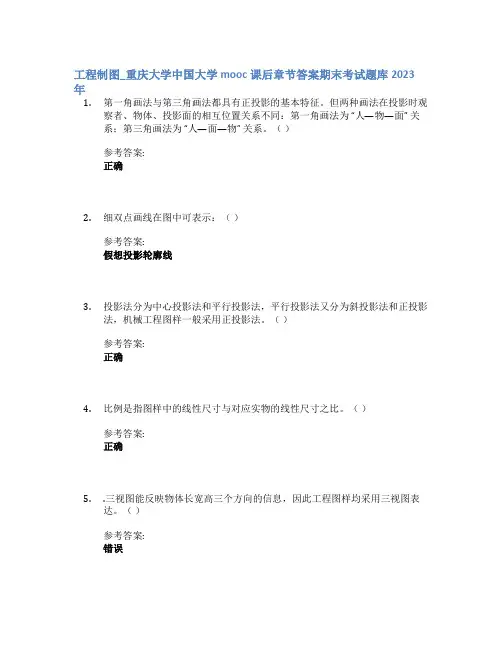

工程制图_重庆大学中国大学mooc课后章节答案期末考试题库2023年1.第一角画法与第三角画法都具有正投影的基本特征。
但两种画法在投影时观察者、物体、投影面的相互位置关系不同：第一角画法为“人—物—面” 关系；第三角画法为“人—面—物” 关系。
（）参考答案:正确2.细双点画线在图中可表示：（）参考答案:假想投影轮廓线3.投影法分为中心投影法和平行投影法，平行投影法又分为斜投影法和正投影法，机械工程图样一般采用正投影法。
（）参考答案:正确4.比例是指图样中的线性尺寸与对应实物的线性尺寸之比。
（）参考答案:正确5..三视图能反映物体长宽高三个方向的信息，因此工程图样均采用三视图表达。
（）参考答案:错误6.三视图的尺寸三等关系是：主、俯视图长对正、主、左视图高平齐、俯、左视图宽相等。
（）参考答案:正确7.国标规定图纸的基本幅面是：（）参考答案:5种8.机械工程图样通常采用两种线宽绘制：粗线和细线，粗线和细线的线宽比例为 3：1 。
（）参考答案:错误9.工程制图国家标准规定汉字应该书写成：（）参考答案:长仿宋体10.物体三面正投影图(三视图)具有的投影特征是：（）参考答案:主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的宽和高。
11.在工程图样中，当图中不同线型的图线发生重合时，其优先表达的顺序为：粗实线、细点画线、细虚线。
（）参考答案:错误12.国家标准规定，字母或数字写成斜体时，字头向右倾斜，与水平基准成：（）参考答案:75°13.在工程技术中用以准确地表达产品形状、结构及尺寸大小和技术要求的图，称为工程图样。
（）参考答案:正确14.当截平面与圆柱体轴线倾斜时，其截交线是椭圆。
（）参考答案:正确15.当截平面与圆锥体轴线平行时，其截交线为抛物线。
（）参考答案:错误16.截平面与圆球体相交，其截交线始终是圆，因此求圆球体截交线投影时，不用体表面取点作图。
（）参考答案:错误17.两回转面相交，交线称为相贯线，一般情况下相贯线为封闭的空间曲线，特殊情况下相贯线可不封闭，也可为平面曲线或直线。

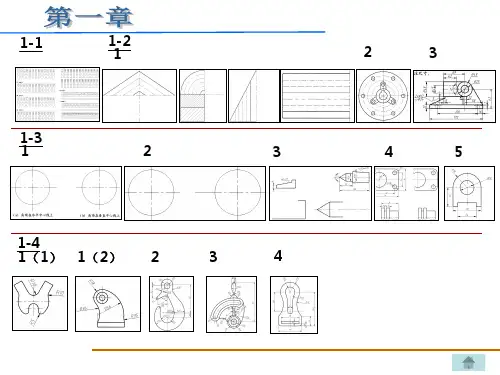

1-2 按照左图的形式，在图形右边空白处重画一次。
1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按1:1从图上量，取整数。
1-4 分析下列平面图形并标注尺寸。
（尺寸数值按1:1从图中量，取整数）（1）（2）1-5 尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。
1-6 按1:2的比例画下面的图形。
（1）椭圆（2）1:8锥度第1章制图的基本知识和技能1-7 在A4图纸上按1:1比例画出吊钩的平面图形，图名为：几何作图。
2-1 根据直观图中各点的位置，画出它们的两面投影图。
2-2 已知各点的两面投影，画出它们的第三投影和直观图。
2-3 画出A（10,35,15）、B(20,35,0)、C(30,0,25)三点的三面投影图。
2-4 已知点B在点A的左方35毫米，在点A的前方10毫米，在点A的上方20毫米处；点C与点B同高，且点C的坐标X=Y=Z；点D在点C的正下方26毫米处，试画出各点的三面投影图。
第2章投影基础2-5 已知点A 的两面投影，点B 在点A 的左方20毫米，前方15毫米，上方10毫米处，求线段AB 的三面投影。
2-6 已知点A ，作正平线AB 的三面投影，使AB=20毫米，α=450，（点B 在点A 的右侧）。
2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置。
（1） （2） （3） （4）AB 是___水平__线 CD 是__正平__线 EF 是__侧垂___线 GH 是_一般位置_线2-8 根据已知条件完成直线的三面投影。
（1）AB是侧平线，（2）CD是一般位置直线，点C在（3）EF是正垂线，在（4）GH是正平线，长度为距离W面18mm。
V面前方22mm，点D则属于V面。
H面上方20mm处。
25mm, 点H在点G的下方。
2-9 已知线段AB 的两面投影，求AB 的实长和对W 面的倾角。
2-10 根据已知条件，完成线段AB 的投影。
（1）AB 的实长为25毫米。

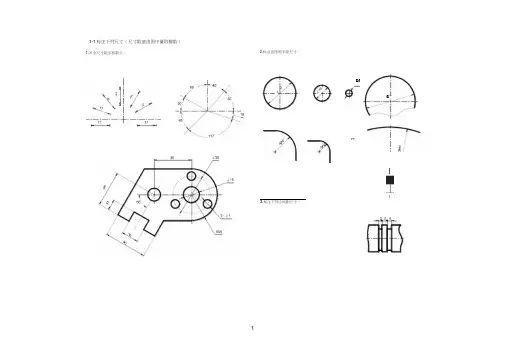

1-1标注下列尺寸（尺寸数值由图中量取整数）2.标注直径和半径尺寸。
1.补全尺寸数字和箭头。
©6©47R5I■丄I3.标注下列小间距尺寸。
1-4比例，尺寸注法，斜度和锥度。
1.参照所示图形，用1 : 4在指定位置处画出图形，并标注尺寸。
2.参照所示图形，用1 ：1在指定位置处画出图形，并标注尺寸。
1：104.尺寸注法改错，将改正后的尺寸标注在右边空白图上。
1 ：42580R15505.在下面图形上用1 : 1度量后标注尺寸（取整数）2422-1点的投影32.已知点A 在F 面之上20,点B 在V 面之前15,点C 在V 面上，点D 在F 面上，点E 在投影 轴上，补全诸点的两面投影。
3.已知点B 在点A 的左方15,前方10,上方5,又知点C 与点B 同高，且其坐标X=Y=Z 请作出点B 和点C 的投影。
4.判断下列各对重影点的相对位置，并填空。
” （1）点A 在点B 的 正_方 m22 （2）点D 在点C 的 正后方 m22第二章投影法基础2-2直线的投影(一)2.按已知条件画出下列直线的三投影(1)画水平线AB 距H®20mm与V面成30。
角，实长25mm(2)画侧平线EF；距V面20mm与V面成30。
夹角，实长25mm4.根据轴测图，在三视图中标出线段A刖C啲三投影(点的三投影用小写字母标出) 并填写它们的名称和对各投影面的相对位置。
AB: //V, H, Z W Z 。
CD: V, // H, II丄W 1.判断下列直线对投影面的相对位置，并填写名称。
3.分别在图(a).(b).(c) 中，由点A乍直线ABTCDI交，交点B距离V面25mmAB是正平线;EF是侧平线; CD是侧垂线；KM是正垂线;2-2直线的投影（二）2.已知线段AB为正平线,C为该线段上的一点，根据给出的投影，画出线段A刖点（的2-3平面的投影（一）（用相应的大写字母），并在投影图上标出指定平面的其他两个投影。
