大学2011工程制图习题及答案

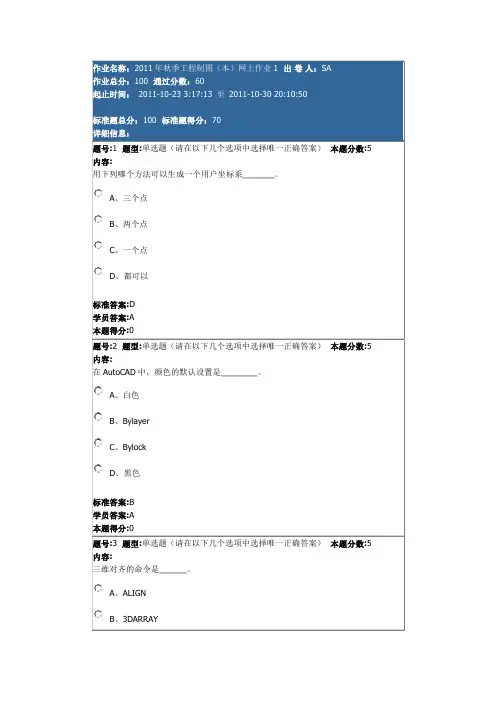

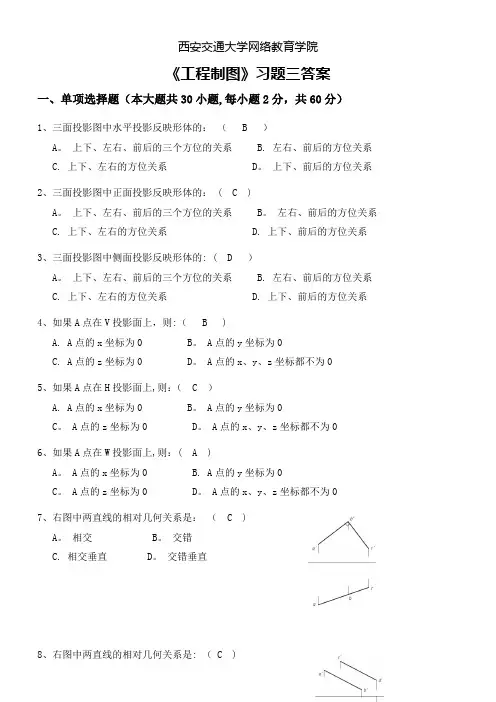

《工程制图》习题三答案一、单项选择题（本大题共30小题,每小题2分，共60分）1、三面投影图中水平投影反映形体的：（ B ）A。

上下、左右、前后的三个方位的关系 B. 左右、前后的方位关系C. 上下、左右的方位关系 D。

上下、前后的方位关系2、三面投影图中正面投影反映形体的： ( C )A。

上下、左右、前后的三个方位的关系 B。

左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系3、三面投影图中侧面投影反映形体的: ( D ）A。

上下、左右、前后的三个方位的关系 B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系4、如果A点在V投影面上，则:（ B )A. A点的x坐标为0 B。

A点的y坐标为0C. A点的z坐标为0 D。

A点的x、y、z坐标都不为05、如果A点在H投影面上,则：（ C ）A. A点的x坐标为0 B。

A点的y坐标为0C。

A点的z坐标为0 D。

A点的x、y、z坐标都不为06、如果A点在W投影面上,则：( A )A。

A点的x坐标为0 B. A点的y坐标为0C。

A点的z坐标为0 D。

A点的x、y、z坐标都不为07、右图中两直线的相对几何关系是：（ C )A。

相交 B。

交错C. 相交垂直 D。

交错垂直8、右图中两直线的相对几何关系是: （ C )A。

相交 B. 交错C. 平行 D。

无法判断9、右图中两直线的相对几何关系是： ( A )A。

相交 B。

交错C. 相交垂直 D。

交错垂直10、右图中两直线的相对几何关系是：（ D ）A. 相交 B。

交错C。

相交垂直 D。

交错垂直11、右图中两直线的相对几何关系是： ( B ）A. 相交B. 交错C。

平行 D。

交错垂直12、右图所示平面的类型是：( D ）A。

水平面 B. 正平面C。

侧平面 D。

任意倾斜平面13、右图所示平面的类型是：( B ）A。

铅垂面 B。

正垂面C. 侧垂面D. 任意倾斜平面14、右图所示平面的类型是：( B ）A。

工程制图测试题及答案一、选择题（每题2分，共20分）1. 工程制图中，第一角投影法和第三角投影法的主要区别是什么？A. 投影方向不同B. 视图数量不同C. 投影位置不同D. 投影角度不同答案：A2. 以下哪个不是工程制图中常用的视图？A. 前视图B. 左视图C. 俯视图D. 透视图答案：D3. 在工程制图中，尺寸标注应遵循哪些基本原则？A. 清晰、准确、完整B. 随意、模糊、不完整C. 简洁、模糊、不规范D. 复杂、准确、不规范答案：A4. 工程制图中，线型的种类有哪些？A. 实线、虚线、点划线B. 直线、曲线、折线C. 粗线、细线、点线D. 直线、虚线、点线答案：A5. 工程制图中，剖面图的作用是什么？A. 展示物体的内部结构B. 展示物体的外部轮廓C. 展示物体的尺寸大小D. 展示物体的材质特性答案：A6. 在工程制图中，比例尺的作用是什么？A. 确定图形的尺寸B. 确定图形的精度C. 确定图形的美观度D. 确定图形的复杂度答案：A7. 工程制图中，尺寸线通常使用什么线型？A. 实线B. 虚线C. 点划线D. 折线答案：B8. 工程制图中，螺纹的表示方法是什么？A. 用实线表示B. 用虚线表示B. 用点划线表示D. 用曲线表示答案：C9. 工程制图中，焊接符号通常表示什么？A. 焊接类型B. 焊接位置C. 焊接长度D. 焊接角度答案：A10. 工程制图中，轴测图与透视图的主要区别是什么？A. 轴测图是二维的，透视图是三维的B. 轴测图是三维的，透视图是二维的C. 轴测图和透视图都是二维的D. 轴测图和透视图都是三维的答案：B二、填空题（每空1分，共10分）1. 在工程制图中，______是最基本的视图之一，用于展示物体的正面形状。

答案：前视图2. 工程制图中，______是用于展示物体内部结构的视图。

答案：剖面图3. 工程制图中，______是用于展示物体侧面形状的视图。

答案：左视图4. 在工程制图中，______是用于展示物体顶部形状的视图。

大学制图考试题目及答案一、选择题（每题2分，共20分）1. 下列哪项不是工程制图的基本要求？A. 图纸完整B. 图样清晰C. 尺寸准确D. 色彩丰富答案：D2. 在第一角投影法中，观察者的位置通常位于物体的哪个方向？A. 左侧B. 前侧C. 右侧D. 后侧答案：C3. 比例尺1:100表示图上尺寸与实际尺寸的比例关系是什么？A. 图上1单位长度代表实际100单位长度B. 图上1单位长度代表实际1000单位长度C. 图上1单位长度代表实际0.01单位长度D. 图上1单位长度代表实际10单位长度答案：A4. 以下哪个符号通常用于表示剖面图？A. ⊙B. ▬▬▬C. ∟D. ∽答案：B5. 在制图中，尺寸线通常使用哪种线型？A. 实线B. 虚线C. 点画线D. 双点画线答案：A6. 制图中的“细点划线”通常用于表示什么？A. 中心线B. 剖面线C. 尺寸线D. 可见轮廓线答案：A7. 在建筑工程图中，哪一层通常被称为“首层”？A. 地下一层B. 地面一层C. 屋顶层D. 最高层答案：B8. 以下哪个视图不能单独表达物体的全部形状？A. 主视图B. 左视图C. 俯视图D. 右视图答案：C9. 在机械制图中，螺纹的标注通常包括哪些信息？A. 螺纹直径和螺距B. 螺纹直径和长度C. 螺纹直径和材料D. 螺纹直径和精度等级答案：A10. 下列哪项不是建筑平面图的基本组成部分？A. 墙体B. 门窗位置C. 家具布置D. 照明线路答案：D二、填空题（每题2分，共20分）11. 在制图中，________是用来表示物体内部结构的视图。

答案：剖面图12. 比例尺的计算公式为：比例尺 = 图上距离 / 实际距离，其中图上距离和实际距离的单位必须________。

答案：统一13. 制图中的“断面图”是指通过________来显示物体内部结构的视图。

答案：假想剖切面14. 在建筑工程图中，________是用来表示建筑物内部空间布局的图。

第 2 章 投影基础 参考答案《工程制图习题册》第 2 章 投影基础（部分参考答案） [重庆大学出版社] 专业班级 学号 姓名2.1 点的投影。

（1）根据 A、B、C三点的轴测图，作出它们的投影图（从轴测图上量 取整数坐标）。

（2）根据 A、B、C三点的坐标，作出它们的投影图。

A（10,25,12）、B（35,12,26）、C（20,0,18）（3）根据 A、B、C三点的坐标，作出它们的投影图。

A（20,15,0）、B（0,20,26）、C（28,0,0）A点在 H面上，它的 Z 坐标等于零；B点在 W 面上，它的 X 坐标等于零；C 点在 OX 轴上，它的 Y 坐标和 Z 坐标均为零。

（4）已知 A、B、C、D 各点的两面投影，求其第三投影。

（5）已知 A点的正面投影及 A点到 H 面的距离为20mm；已知B 点的水平投影及B 点到 H 面的距离为15mm，求 A、B 的其余两投影。

（6）已知B点的三面投影及 A点的两面投影，求作 A点的第三投影。

（7）已知点 A（25,20,30）、B（10,0,20），C 点与 A点到 V 面等距，与 B 点到 W面等距，且到 H 面的距离为 10，求点 A、B、C的三面投影。

（8）已知点 A的三面投影，B 点在 A点左边20mm，上边 10mm，后边 15mm，C 点在 A点正后方 10mm；D 点在 B点正右方10mm，求点B、 C、D 的三面投影。

（1）已知直线 AB 的实长为20，过已知点 A作直线 AB，使其分别为水（2）指出下列直线与投影面的相对位置。

平线和铅垂线。

（3）对照立体图，在三视图中标出 AB、CD的三面投影，并判断其与投影面的相对位置。

（4）作出直线 AB、CD 的三面投影，已知条件如下：①已知端点 A（20,12,8）、B（8,15,20）；②已知 CD的两面投影。

（5）作出直线 EF、GH 的三面投影，已知条件如下：①已知 F点到 H 面的距离为26mm；②已知 G到 V 面的距离为8mm。

工程制图试题答案（1）一、填空题（20分）1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。

2、基本几何体按表面特征分为平面立体，曲面立体两种。

3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成。

4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。

5、装配图的内容包括①一组图形，②必要的尺寸，③技术要求，④标题栏，零件序号和明细栏。

6、城市给水工程包括①一、二级泵房，②输水管网，③给水处理厂，④配水管网。

二、根据立体图画三视图（10分）参考答案：三、已知水平线AB在H面上方20mm处，求作它的其余两面投影（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（2）二、填空题（20分）1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方，左视图在它的正右方。

三视图的“三等”关系：主、俯视图长对正，主、左视图高平齐，左、俯视图宽相等。

2、正等轴测图的轴间角为1200，轴向变形系数为0.82为了计算方便，一般用1 代替。

3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图。

4、普通螺纹M16×1.5LH-5g6g-S的公称直径为 16 mm，旋向为右（左、右）；导程为1.5 。

5、零件的内容包括①一组视图，②完整的尺寸，③技术要求，④标题栏。

6、暖通空调工程图包括①室内采暖平面图、系统图，②空调通风平面图、系统图，③设备布置图和祥图。

二、根据立体图画三视图（10分）三、已知水平线AB与铅垂线MN相交于M点，试完成两直线的三面投影图（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（3）四、填空题（20分）1、根据直线在投影面体系中对3个投影面所处的位置不同，可将直线分为一般位置的直线，投影面平行线，投影面垂直线三种。

工程制图基础练习题及答案一、填空题1、按照建筑制图标准规定，图纸幅面是指图纸本身的大小规格。

A0图纸的图幅b×l== 841×1189 ,图框线与图幅线之间的间隔a为 25 ,c为10 。

2、图样的比例为图形与实物相对应的线性尺寸之比；图纸上的尺寸，应以尺寸数字为准，不得从图样上直接量取。

3、尺寸单位除标高及总平面是以米为单位外，其他必须以毫米为单位。

角度的尺寸线应以圆弧表示。

4、尺寸应尽量布置在投影图的轮廓之外，并位于两个投影之间。

同方向的尺寸可以组合起来，排成几道，小尺寸在内，大尺寸在外，相互间平行、等距，距离约为 7～10 mm。

5、剖视图分为全剖视图、半剖视图、局部剖视图，它的剖切方法有单一剖切面剖切、阶梯剖、旋转剖；断面图包括移出断面图、重合断面图和中断断面图。

6、剖视图的剖切符号表示剖切面的起、迄、转折位置及投射方向。

剖切符号由剖切位置线和剖视方向线组成，他们分别用长度为 6～10 毫米和 4～6 毫米的粗实线来表示。

二、简答题：1、按照《房屋建筑统一制图标准（GB/T50001-2001）》规定，尺寸包括哪些内容？各部分的绘图规定是什么？尺寸的排列与布置有什么要求？答：一个完整的尺寸包括：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。

各部分的绘图规定：（1）尺寸界线用细实线画，应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2mm—3 mm；（2）尺寸线用细实线画，应与被注长度平行，其两端不宜超出尺寸界线；（3）尺寸起止符号应用中粗斜短线画，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2 mm —3mm。

对于以圆弧为尺寸界线的起止符号，宜用箭头。

（4）尺寸数字应依据其方向注写在靠近尺寸线的上方中部。

尺寸数字的长度单位，通常除高程及总平面图上以米（m）为单位外，其他都以毫米（mm）为单位。

尺寸的排列与布置要求：画在图样外围的尺寸线，与图样最外轮廓线的距离不宜小于10 mm；平行排列的尺寸线间距为7 mm～10 mm，且应保持一致；互相平行的尺寸线，应从被注轮廓线按小尺寸近、大尺寸远的顺序整齐排列。

工程制图复习题附答案一、选择题（每题2分，共20分）1. 在工程制图中，表示物体长度的单位通常是：A. 米B. 厘米C. 毫米D. 千米答案：C2. 正投影法中，物体的三个视图分别是：A. 正视图、侧视图、俯视图B. 前视图、后视图、顶视图C. 左视图、右视图、底视图D. 内视图、外视图、斜视图答案：A3. 以下哪个不是工程制图中常用的线型？A. 实线B. 虚线C. 点划线D. 波浪线答案：D4. 工程制图中，尺寸标注的基本原则是：A. 清晰、准确、完整B. 简洁、美观、统一C. 随意、方便、快速D. 复杂、多样、个性5. 工程制图中，表示物体对称性的符号是：A. 圆心B. 圆C. 半圆D. 椭圆答案：C6. 在工程制图中，标注角度时通常使用：A. 角度符号B. 弧度符号C. 度符号D. 百分比符号答案：C7. 工程制图中，表示物体厚度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：A8. 工程制图中，表示物体深度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：D9. 在工程制图中，表示物体位置的符号是：B. 圆圈C. 十字线D. 三角形答案：C10. 工程制图中，表示物体方向的符号是：A. 箭头B. 圆圈C. 十字线D. 三角形答案：A二、填空题（每题2分，共20分）1. 工程制图中，物体的三个基本视图是________、________、________。

答案：正视图、侧视图、俯视图2. 工程制图中，表示物体长度的单位通常是________。

答案：毫米3. 工程制图中，表示物体对称性的符号是________。

答案：半圆4. 工程制图中，尺寸标注的基本原则是________、________、________。

答案：清晰、准确、完整5. 在工程制图中，标注角度时通常使用的符号是________。

答案：度符号6. 工程制图中，表示物体厚度的线型是________。

工程制图考试题一．判断空间位置（20分）在视图中标出直线AB和CD、平面P和Q的三面投影，并填写它们对投影面的相对位置。

直线AB在面的投影有积聚性，因此称之为直线CD在面的投影反映实长，因此称之为平面P在面的投影有积聚性，因此称之为平面Q在面的投影反映实形，因此称之为二、已知平面ABC与EF相互平行，完成ABC的水平投影。

（10分）三、尺规绘图（35分）1．知切割体的正面投影和水平投影，完成其侧面投影（15分）。

2. 已知物体的左视图和俯视图，完成其主视图并取半剖视。

（20分）已知物体三视图，请画出其正等轴侧图。

五、标注（15分）在图中标注尺寸，所标注的尺寸数值按1：1的比例从图中量取，取整数，并按表中给出的Ra数值在图中标注表面粗糙度。

工程制图考试题参考答案一、判断空间位置（20分）评分要求：共需标注18个投影，每标对一个投影给0.5分，共9分。

直线AB在水平面投影（或H）面的投影有积聚性，因此称之为铅垂线（3分）直线CD在侧面投影（或W）面的投影反映实长，因此称之为侧平线（2分）平面P在侧面投影（或W）面的投影有积聚性，因此称之为侧垂面（2分）平面Q在侧面投影（或W）面的投影反映实形，因此称之为侧平面（2分）二、已知平面ABC与EF相互平行，完成ABC的水平投影。

（10分）三、尺规绘图（35分）1．（15分）评分要求：本题共两个形体，画对一个形体给2.5分，共5分；外圆柱表面截交线画对给4分；正四棱柱孔截交线画对给4分；可见轮廓线加粗给1分；不可见轮廓线画虚线给1分。

2．（20分）评分要求：每画对一条线1分，共14分；剖面线方向、间距画对给2分；剖视标注2分;加粗可见轮廓线给2分。

四、读图（20分）评分要求：共3个形体，底板和后板每个形体正确给7分，三角板给6分。

共计20分。

五、标注（15分）评分要求：需标注13个尺寸，每正确标注一个尺寸给0.5分，螺纹标注加0.5分，共7分；需标注7个表面的粗糙度，每正确标注一个给 1分，共1分；其余标注正确给1分；多标注尺寸酌情扣分。

南昌大学 2010～2011 学年第二学期期末考试答案及评分标准试卷编号： ( A )卷课程编号： J5901G002 课程名称： 工 程 制 图（II ） 考试形式： 闭 卷 适用班级： 非机械类 姓名： 学号： 班级： 学院： 专业： 考试日期： 2011-6-23题号 一 二 三 四 五 六 七 八 九 十 总分 累分人 签名 题分 8 10 10 6 13 13 18 22 100 得分考生注意事项：1、本试卷共 5页，请查看试卷中是否有缺页或破损。

如有立即举手报告以便更换。

2、考试结束后，考生不得将试卷、答题纸和草稿纸带出考场。

一、基本概念题（共8分）得分 评阅人1、判断下列直线相对于投影面的位置。

（4分）baXa'b'OaXa'b'ObaXa'b'ObaXa'b'Ob（1）正平线 （2）一般位置直线 （3）侧垂线 （4）侧平线2、补出平面ABC 的水平投影，使其成为：（1）一般位置平面；（2）正平面；（3）铅垂面；（4）侧垂面。

（4分）(1)(2)(3)(4)a Xa'b'c'Oa Xa'b'c'Oa Xa'b'c'OaXa'b'c'O二、求直线DE与平面ABC的交点K的两面投影，并判断可见性（10分）得分评阅人三、补全被切立体的投影（保留作图线）（10分）得分评阅人四、补全立体的投影（保留作图线，不要求作侧面投影）（6分）得分评阅人五、标注组合体的尺寸（尺寸数值从图中按1：1量取整数）（13分）得分评阅人六、补画组合体的左视图（虚线不可省略）（13分）得分评阅人七、在给定位置上画出半剖主视图，并补画全剖左视图（18分）得分评阅人八、零件图与装配图（共22分）得分 评阅人1、找出螺纹连接（左）图中的错误，并在右边指定位置画出正确的连接图（6分）2、根据给定的各表面粗糙度要求，标注零件的表面粗糙度（5分）1）左端面Ra 为6.3 2）A 面Ra 为3.2 3）730k φ的圆柱面Ra 为1.6 4）720H φ内孔表面Ra 为0.8 5）其余表面Ra 均为253、已知某部件中零件间的配合尺寸分别为7830p H φ和6720g H φ。
