管道安装作业指导书(正式)

管道安装作业指导书1、管道安装流程前先组织施工交底，项目经理针对该项目组织项目组成员、施工队进行施工交底，重点是技术要求、技术难点、施工规范、安全文明施工、工期要求等，在此过程中项目部要与施工队进行充分沟通交流，问题要摊开，疑问点要谈透，目标要清晰、要求要明确。

进场施工前要先看现场，验收地面、墙面、楼层标高、预留基础、预埋管、地漏是否存在积水，与其它专业。

进场后，结合实际情况确定标高，空调水管标高原则走套图，尽量避免与其它专业“打架”最低。

材料进场时，产品的质量保证书，检验报告，合格证等齐全，外观检验合格、复试报告合格2、管道支架管道支架采用固定式支架，配合托马使用。

型钢进场后先安排除锈、刷防锈漆，防绣漆涂两道，除锈、刷漆时要求做好地面保护措施，不得污染地面。

支架落料焊接完成后，焊渣一定要处理干净，检测焊缝不得有气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷。

焊缝检验合格后，需补做防腐处理。

支架设置整齐，干、支管考虑向末端有3‰的坡度，以便检修放水。

在阀门、转弯及支管接入处要增设支架。

托马先用是一定要与管道外径相匹配，严禁小管用大马或大管用小马，托马合拢后不得有缺角或损坏，蒸汽管道必须使用滑动支架。

所有型钢支架及管道镀锌层破损处和外露丝扣要补刷防锈漆，管道支（吊、托）架及管座墩）的安装应构造正确，埋设平正牢固，排列整齐。

支架与管道接触紧密。

在选用管道支吊架时，应按照支承点所承受的荷载大小和方向、管道的位移情况、工作温度、是否保温或保冷、管道的材质等条件选用合适的支吊架。

设计管道支吊架时，应尽可能选用标准管卡、管托和管吊。

焊接型的管托、管吊比卡箍型的管托、管吊更节省钢材，且制作简单，施工方便。

因此，应尽量优先选择焊接型的管托和管吊:支架选用适用于管径DN15~DN150mm的水平管道水平管道支架：单根垂直管道支架适用于管径DN15~DN150mm的垂直管道角钢与连接板应垂直，根部周卷满焊，焊脚高度不小于角钢厚度。

建筑给水、排水管道安装作业指导书本次建筑给水、排水管道安装作业指导书根据《建筑给水排水采暖工程施工质量验收规范》GB50242—2002《给水排水管道工程施工及验收规范》GB50268-97、《建筑排水硬聚氯烯管道工程技术规程》等编制。

1、室内给排水管道安装施工步骤及要求如下：1.1、配合土建预留孔洞及预埋铁件预留孔洞及预埋铁件时应先复核土建的坐标和标高，根据管道施工图配合土建进行孔洞的预留和铁件的预埋.1。

2、管道除锈、防腐管道除锈可采用人工除锈或机械除锈，除锈后管材表面应无可见油脂、污垢、氧化皮、铁锈等附着物，直至露出金属光泽为止。

管道防腐按照设计要求进行，防腐后应保证涂层均匀、颜色一致、不漏涂、附着要牢固、无剥落、皱纹、气泡、针孔等缺陷.钢管防腐时卷材与管材间应粘贴牢固，无空鼓、滑移、接口不严等.1。

3、支架制作及安装根据施工图或有关标准图集进行支架制作及安装，支架安装时应符合：1.3.1位置正确，埋设平正牢固。

1.3.2固定在建筑结构上的管道支、吊架不得影响结构的安全。

1.3.3支、吊架间距应符合设计要求，设计未要求时:按下表钢管水平安装支架最大间距排水塑料管支架间距1.3。

4 给水管道立管管卡安装应符合下列规定：1。

3.4。

1楼层高度小于或等于5m ，每层必须安装1个。

1.3.4.2楼层高度大于5m,每层不得少于2个。

1。

3.4。

3管卡安装高度，距地面应为,2个以上管卡应匀称安装,同一房间管卡安装在同一高度上。

1。

3。

5 金属排水管道上的吊钩或卡箍应固定在承重结构上。

间距为于2m ；立管不大于3m 。

楼层高度小于或等于4m 1。

4 生活给水管道安装1.4.1管道安装前应进行调直。

对管道进行外观检查，管道表面应无裂纹、缩孔、夹渣及锈蚀等缺陷，不得有超过壁厚的负偏差的锈蚀或凹陷。

1.4。

2给水管道在穿楼板和墙壁时应加设套管，安装在楼板内的套管其顶部应高出装饰地面20mm 安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm ，底部应与楼板底面相平；穿墙壁时,套管两端与饰面相平。

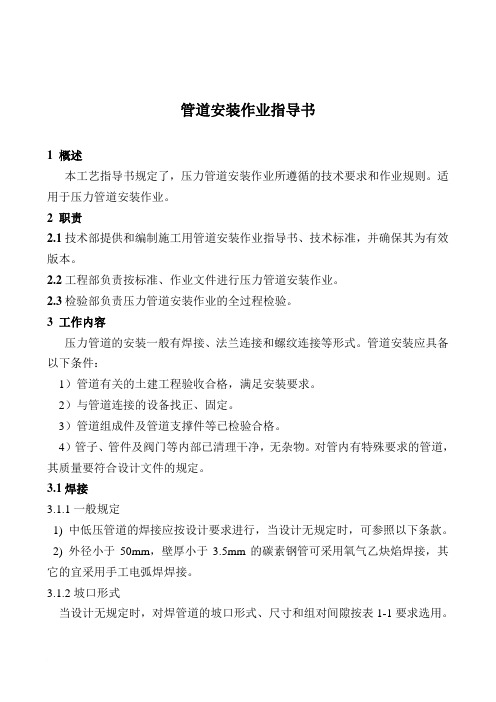

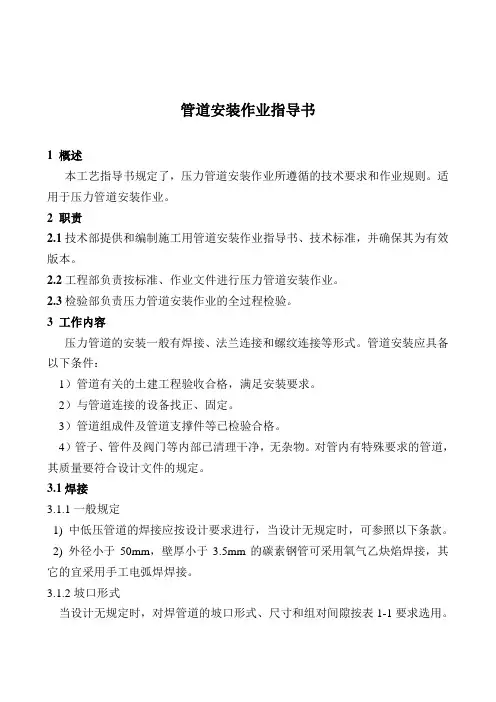

管道安装作业指导书1 概述本工艺指导书规定了，压力管道安装作业所遵循的技术要求和作业规则。

适用于压力管道安装作业。

2 职责2.1技术部提供和编制施工用管道安装作业指导书、技术标准，并确保其为有效版本。

2.2工程部负责按标准、作业文件进行压力管道安装作业。

2.3检验部负责压力管道安装作业的全过程检验。

3 工作内容压力管道的安装一般有焊接、法兰连接和螺纹连接等形式。

管道安装应具备以下条件：1）管道有关的土建工程验收合格，满足安装要求。

2）与管道连接的设备找正、固定。

3）管道组成件及管道支撑件等已检验合格。

4）管子、管件及阀门等内部已清理干净，无杂物。

对管内有特殊要求的管道，其质量要符合设计文件的规定。

3.1焊接3.1.1一般规定1) 中低压管道的焊接应按设计要求进行，当设计无规定时，可参照以下条款。

2) 外径小于50mm，壁厚小于3.5mm的碳素钢管可采用氧气乙炔焰焊接，其它的宜采用手工电弧焊焊接。

3.1.2坡口形式当设计无规定时，对焊管道的坡口形式、尺寸和组对间隙按表1-1要求选用。

表1-1焊接常用坡口形式和尺寸3.1.3管道组对1) 等厚管子、管件间的对焊组对应使其内壁平齐，当设计无明确规定时，内壁间的错边量应符合下列要求：Ⅰ、Ⅱ级焊缝者，应小于10%壁厚，且小于1mm；Ⅲ、Ⅳ级焊缝者，应小于20%壁厚，且小于2mm；2) 当设计无明确规定时，不等壁厚管子、管件的对焊组对错边量应符合下列要压力管道安装编号：TT/QC07201-2011 作 业 指 导 文 件 版次：A 修改次：0编制：XXX1) 管道焊接按相应工艺文件进行。

2) 焊件组对时，点固焊及固定卡具的焊接，选用的焊接材料及工艺措施应与正式焊接要求相同，拆卸卡具时不应损伤母材；清除后应对残留痕迹打磨修整。

3) 不得在焊件表面引弧和试验电流。

4) 为减小应力和变形，应酬采取合理的施焊方法和顺序。

5) 焊接中应注意起弧和收弧处的焊接质量，收弧时应将弧坑填满。

目录一、管道预制原材料管理及预制品发放作业指导书二、管件预制作业指导书三、管道弯管加工作业指导书四、支吊架及紧固件制作安装作业指导书五、焊条、焊剂烘干作业指导书六、压缩空气管道安装作业指导书七、氮气、氩气管道安装作业指导书八、氧气管道安装安装作业指导书九、电力热力管道安装、焊接任务指导书十、管道安装作业指导书十一、不锈钢焊接作业指导书十二、石化压力管道安装作业指导书十三、管道阀门试验作业指导书十四、管道试压作业指导书十五、管道吹扫作业指导书一、管道预制原材料管理及预制品发放作业指导书1.目的为了对预制场所使用的各种材料、管道预制件实行统一、有效的管理，特制定本规则。

2.范围本规则适用于管道预制场所需工程材料（管材、管配件）的领取、入库贮存和发放及管道预制件的入库、贮存和发放的管理。

本规则替代原通技-GY PI-004《管道预制厂原材料及发放预制件的管理》3.引用标准及编制依据《工业金属管道工程施工及验收规范》GB50235-97《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501-20024.责任本规则由公司工程建设部负责组织编制、修改。

5.工作内容及技术要求5.1 材料管理人员材料管理人员应具备下述条件：a)熟悉管道工程所涉及的各种材料和零部件的基本知识；b)了解管道工程所涉及的各种材料的技术条件或标准；c)能清楚地填写材料出入库记录和保管帐目。

5.2 材料的领取5.2.1应根据施工预制进度计划编制材料领用计划。

该材料领用计划经预制负责人批准并签字，由材料员负责从上一级物资供应部或业主（由业主供货）领取材料。

5.2.2 领料时必须对材料的质保文件进行验证：a)钢管和管件必须具有制造厂的质量证明书；b)钢管和管件的材质、规格、型号、质量应符合设计文件（或业主合同）的规定，并应按有关标准进行外观检验，不合格者不得使用；c)合金钢管道和管件应有光谱分析或其它方法对材质进行的复查报告，并在材料上做有标记；d)设计文件要求进行低温冲击韧性试验的材料，发料方应提供合格的低温冲击韧性试验报告；e)设计文件要求进行晶间腐蚀试验的不锈钢管材及管件，发料方应提供合格的试验报告；f)设计或业主有特殊要求的材料，发料方应提供对应合格的试验报告。

1.1 工业锅炉安装工程施工及验收规范(GB50273-98)1.2 热水锅炉安全技术监察规程1.3 工业金属管道工程施工及验收规范(GB50235-97)1.4 现场设备工业管道焊接工程施工及验收规范(GB50235-98)1.5 设计有限公司管道安装蓝图本工程工艺管道主要是锅炉热力管道，其主要工作内容有：2.1 锅炉供回水管道2.2 锅炉泄管道2.3 锅炉排污管道序号名称规格单位数量1 汽车吊8 吨台 12 手拉葫芦 5 吨只 23 手拉葫芦 2 吨只84 手拉葫芦 1 吨只 65 卸扣 3 吨只 66卸扣 2 吨只10其余小型工具若干4.1 作业人员资质及要求4.1.1 施工负责人及工程技术人员必须熟悉本施工项目的施工工序和安装工艺，并经安全技术交底。

4.1.2 作业人员要通过三级安全教育，并经考试合格。

4.2 现场施工条件4.2.1 与管道安装有关的土建工程已交接完毕。

4.2.2 与管道连接的转动设备找正合格，固定完毕。

4.3 材料准备4.3.1 所有管子、管件、阀门，法兰等安装零件到货，到货时应附有生产厂家出厂合格证明书或者质保书。

4.3.2 对到货件进行外观检查，其表面要求为：4.3.2.1 无裂纹、缩孔、夹渣、粘砂、折叠、漏焊、重皮等缺陷；4.3.2.2 表面应光滑，不允许有尖锐划痕；4.3.2.3 凹陷浓度不得超过 1.5mm，凹陷最大尺寸不应大于管子周长的 5%，且不大于 40mm。

5.1 碳钢管施工工艺5.1.1 各种管道施工前应进行吹扫保持内部清洁，部份管道焊接采用氩弧打底，保证小管通流面积。

5.1.2 施工所用材料必须具备材质单和出厂合格证方准使用。

5.1.3 不定型管道应由统一设计管道走向及布置，并严格执行做到统筹规划布局合理，走线短捷，工艺美观不影响通道。

5.1.4 管道上两个成型管道相接应有短管连接，相邻两焊缝间距不小于管径且不小于150mm;焊缝距弯头起点不得小于管外径或者不小于 100mm。

文件编号
版本号
标记处数更改文件号签 字标准化会 签4.1.2 使用切口机时需注意夹紧力要适中，对较长的管道，切割时应采用支架支撑，防止管道变形；
99.95%的工业纯氩气等。

日 期3.2 工艺装备准备
薄壁不锈钢管道安装所用工艺装备包括：直流钨极氩弧焊机（焊机型号为 TIG-200； WSM- 400； WSM-200）、4.1.3 切割后管口毛刺用锉刀去除，锉刀专用；
编 制
3.1 人员要求
2.适用范围
1.目的产品名称
3.1.1 薄壁不锈钢管道安装，工艺要求严格，管道安装的重点、难点在于焊接，故施焊焊工必须经过专门的薄壁不锈审 核3.作业准备
钢管焊接技术培训，并取得相应的资格证书；
3.1.2 资格证应在有效期内，专业操作人员方可持证上岗；
3.1.3 安装管工也必须经过薄壁不锈钢管安装培训，了解、熟悉其工艺特点，熟练掌握操作规程后方可持证上岗。

管道安装作业指导书
产品型号
图1 管子切口端面倾斜偏差
高精度RA系列切管机、充氩置换装置、管道对口夹具、管道整圆机或自制工装、拉丝布、洁净的工作台、氩气含量≥4.2.2 如图1所示，切口端面倾斜偏差△不应大于管子外径的0.5%，且不得超过1mm。

4.2.1 切割面应平整，并与管中心线垂直，适合氩弧焊机进行Ι型坡口和无间隙焊接的需要；
4.作业步骤
4.1 管子切割
4.1.1 卫生管切割所用的切割机在使用前必须彻底清洗表面油腻和灰尘，割刀专用；
4.1.4 距离切割面50mm范围，在焊接前用洁净无毛白布蘸丙酮擦拭干净。

4.2 管子切口质量规定。

室内给水管道安装工程作业指导书全套一、材料要求1、给水管道必须采用与管材相适应的管件。

生活给水系统所涉及的材料必须达到饮用水卫生标准。

2、不得使用国家限制使用和淘汰落后的建材。

二、质量控制要点1、质量要求必须符合《建筑给排水及采暖工程施工质量验收规范》BG50242-2002的规定。

2、室内给水安装必须先做样板间，经验收合格后才能大面积施工。

（做样板前，应熟悉图纸，优化管道布置，确定管线标高,先弹线，后安装管道）。

弹线样板安装样板1、室内给水管道的水压试验必须符合设计要求。

当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍,但不得小于0.6Mpa o2、冷、热水管道同时安装应符合下列规定：(1)上、下平行安装时热水管应在冷水管上方。

(2)垂直平行安装时热水管应在冷水管左侧。

3、室内直埋给水管道(塑料管道和复合管道除外)应做防腐处理。

埋地管道防腐层材质和结构应符合设计要求。

4、给水系统交付使用前必须进行通水试验并做好记录。

5、生产给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。

6、给水引入管与排水排出管的水平净距不得小于1m。

室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。

给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。

三、容易出现的问题：1、管道安装前未做样板。

2、给水管道流水不畅或堵塞。

3、给水管道渗漏。

4、给水管道隐蔽没有做水压试验。

5、管道变径安装不合理。

6、吊支架数量、位置、规格未按设计要求施工。

7、管道未冲洗，投入使用。

四、处理措施:1、管道安装前，应对照图纸优化管线布置，做出样板，经验收合格后，才能大面积施工。

2、管道安装前，必须除尽管内杂物、钩钉和断口毛刺；管道在施工时必须及时封堵管口；当发现管道流水不畅及堵塞时，要仔细观察，分析原因，，然后拆开疏通；若阀板脱落，拆开阀门修复。

PCCP管道安装作业指导书1工程内容本合同工程使用的预应力钢筒混凝土输水管为PCCPDE2600 ×5000（6000）/P0.5 / H4 GB/T 19685-2005型，除特殊要求外，均应遵循国家标准《预应力钢筒混凝土管》（GB/T19685─2005）及《混凝土输水管试验方法》（GB/T 15345─2003）所规定的要求。
