第二章逻辑门电路第一节重点与难点一、重点:1．TTL与非门外特性（1）电压传输特性及输入噪声容限：由电压传输特性曲线可以得出与非门的输出信号随输入信号的变化情况,同时还可以得出反映与非门抗干扰能力的参数U on、U off、U NH和U NL。
开门电平U ON是保证输出电平为最高低电平时输入高电平的最小值。
关门电平U OFF是保证输出电平为最小高电平时,所允许的输入低电平的最大值。
（2）输入特性:描述与非门对信号源的负载效应。
根据输入端电平的高低，与非门呈现出不同的负载效应，当输入端为低电平U IL时,与非门对信号源是灌电流负载，输入低电平电流I IL通常为1~1.4mA.当输入端为高电平U IH时，与非门对信号源呈现拉电流负载，输入高电平电流I IH通常小于50μA。
（3）输入负载特性:实际应用中，往往遇到在与非门输入端与地或信号源之间接入电阻的情况,电阻的取值不同,将影响相应输入端的电平取值。
当R≤关门电阻R OFF时,相应的输入端相当于输入低电平；当R≥ 开门电阻R ON时，相应的输入端相当于输入高电平。
2．其它类型的TTL门电路（1)集电极开路与非门（OC门）多个TTL与非门输出端不能直接并联使用,实现线与功能.而集电极开路与非门（OC门）输出端可以直接相连,实现线与的功能，它与普通的TTL与非门的差别在于用外接电阻代替复合管.(2）三态门TSL三态门即保持推拉式输出级的优点，又能实现线与功能。
它的输出除了具有一般与非门的两种状态外，还具有高输出阻抗的第三个状态，称为高阻态，又称禁止态.处于何种状态由使能端控制.3．CMOS逻辑门电路CMOS反相器和CMOS传输门是CMOS逻辑门电路的最基本单元电路，由此可以构成各种CMOS逻辑电路。
当CMOS反相器处于稳态时，无论输出高电平还是低电平，两管中总有一管导通，一管截止，电源仅向反相器提供nA级电流，功耗非常小。
CMOS器件门限电平U TH近似等于1/2U DD，可获得最大限度的输入端噪声容限U NH和U NL=1/2U DD。
第二章逻辑门电路第一节重点与难点一、重点：1．TTL与非门外特性（1）电压传输特性及输入噪声容限：由电压传输特性曲线可以得出与非门的输出信号随输入信号的变化情况，同时还可以得出反映与非门抗干扰能力的参数U on、U off、U NH和U NL。
开门电平U ON是保证输出电平为最高低电平时输入高电平的最小值。
关门电平U OFF 是保证输出电平为最小高电平时，所允许的输入低电平的最大值。
（2）输入特性：描述与非门对信号源的负载效应。
根据输入端电平的高低，与非门呈现出不同的负载效应，当输入端为低电平U IL时，与非门对信号源是灌电流负载，输入低电平电流I IL通常为1～1.4mA。
当输入端为高电平U IH时，与非门对信号源呈现拉电流负载，输入高电平电流I IH通常小于50μA。
（3）输入负载特性：实际应用中，往往遇到在与非门输入端与地或信号源之间接入电阻的情况，电阻的取值不同，将影响相应输入端的电平取值。
当R≤关门电阻R OFF时，相应的输入端相当于输入低电平；当R≥ 开门电阻R ON时，相应的输入端相当于输入高电平。
2．其它类型的TTL门电路（1）集电极开路与非门（OC门）多个TTL与非门输出端不能直接并联使用，实现线与功能。
而集电极开路与非门（OC 门）输出端可以直接相连，实现线与的功能，它与普通的TTL与非门的差别在于用外接电阻代替复合管。
（2）三态门TSL三态门即保持推拉式输出级的优点，又能实现线与功能。
它的输出除了具有一般与非门的两种状态外，还具有高输出阻抗的第三个状态，称为高阻态，又称禁止态。
处于何种状态由使能端控制。
3．CMOS逻辑门电路CMOS反相器和CMOS传输门是CMOS逻辑门电路的最基本单元电路，由此可以构成各种CMOS逻辑电路。
当CMOS反相器处于稳态时，无论输出高电平还是低电平，两管中总有一管导通，一管截止，电源仅向反相器提供nA级电流，功耗非常小。
CMOS器件门限电平U TH近似等于1/2U DD，可获得最大限度的输入端噪声容限U NH和U NL=1/2U DD。
数电逻辑门电路逻辑门电路是数字电路中常见的一种电路结构，用于处理不同的逻辑运算和控制信号。
逻辑门电路通常由不同类型的逻辑门组成，如与门、或门、非门、异或门等。
在这篇文章中，我们将介绍几种常见的逻辑门电路以及它们的应用。
1. 与门电路与门电路是最基本的逻辑门之一，其功能是将两个输入信号进行逻辑与运算，输出结果为如果两个输入信号同时为高电平时输出高电平，否则输出低电平。
与门电路通常用于逻辑运算和控制信号的处理，比如电脑中的逻辑电路、开关控制等。
2. 或门电路或门电路是另一种常见的逻辑门，其功能是将两个输入信号进行逻辑或运算，输出结果为如果任一输入信号为高电平时输出高电平，否则输出低电平。
或门电路也广泛应用于逻辑运算和控制信号处理中，例如电脑中的逻辑电路、开关控制等。
3. 非门电路非门电路是一种单输入单输出的逻辑门，其功能是将输入信号取反输出，即如果输入信号为高电平则输出低电平，如果输入信号为低电平则输出高电平。
非门电路通常用于信号反转、逻辑反相等应用。
4. 异或门电路异或门电路是一种常见的逻辑门，其功能是将两个输入信号进行逻辑异或运算，输出结果为如果两个输入信号不相同则输出高电平，否则输出低电平。
异或门电路在数字电路设计中经常被使用，例如数据的误码检测、加法器电路等。
以上是几种常见的逻辑门电路，下面我们将介绍一个简单的逻辑门电路示例：4位全加器电路。
4位全加器电路是由4个异或门、3个与门和1个或门组成的逻辑电路，用于实现4位二进制数的加法运算。
该电路的原理是将两个4位二进制数相加，得到和输出以及进位输出。
当输入信号为A3-A0、B3-B0时，输出信号为S3-S0代表和值，C代表进位位。
在4位全加器电路中，每个异或门接收两个输入信号A和B，输出一个异或运算结果；每个与门接收三个输入信号A、B和C_in，输出一个与运算结果；一个或门接收四个输入信号S0-S3，输出一个或运算结果。
将这些逻辑门按照接线图正确连接，就可以实现全加器电路的功能。

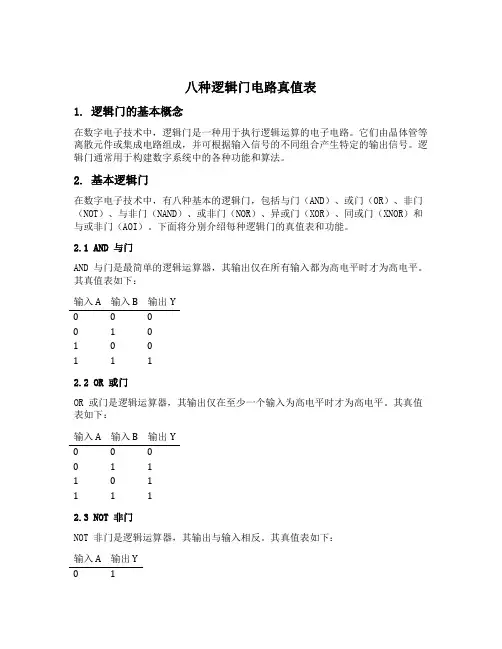

八种逻辑门电路真值表1. 逻辑门的基本概念在数字电子技术中，逻辑门是一种用于执行逻辑运算的电子电路。
它们由晶体管等离散元件或集成电路组成，并可根据输入信号的不同组合产生特定的输出信号。
逻辑门通常用于构建数字系统中的各种功能和算法。
2. 基本逻辑门在数字电子技术中，有八种基本的逻辑门，包括与门（AND）、或门（OR）、非门（NOT）、与非门（NAND）、或非门（NOR）、异或门（XOR）、同或门（XNOR）和与或非门（AOI）。
下面将分别介绍每种逻辑门的真值表和功能。
2.1 AND 与门AND 与门是最简单的逻辑运算器，其输出仅在所有输入都为高电平时才为高电平。
其真值表如下：输入A 输入B 输出Y0 0 00 1 01 0 01 1 12.2 OR 或门OR 或门是逻辑运算器，其输出仅在至少一个输入为高电平时才为高电平。
其真值表如下：输入A 输入B 输出Y0 0 00 1 11 0 11 1 12.3 NOT 非门NOT 非门是逻辑运算器，其输出与输入相反。
其真值表如下：输入A 输出Y0 1输入A 输出Y1 02.4 NAND 非与门NAND 非与门是逻辑运算器，其输出仅在所有输入都为高电平时才为低电平。
其真值表如下：输入A 输入B 输出Y0 0 10 1 11 0 11 │ 1 │ 0 │###2.5 NOR 非或门 NOR 非或门是逻辑运算器，其输出仅在所有输入都为低电平时才为高电平。
其真值表如下：输入A 输入B 输出Y0 0 10 1 01 0 01 │ 1 │ 0 │###2.6 XOR 异或门 XOR 异或门是逻辑运算器，其输出仅在输入信号中的一个为高电平时才为高电平。
其真值表如下：输入A 输入B 输出Y0 0 00 1 11 0 11 │ 1 │ 0 │###2.7 XNOR 同或门 XNOR 同或门是逻辑运算器，其输出仅在输入信号中的两个相等时才为高电平。
其真值表如下：###2.8 AOI 或与非门 AOI 或与非门是逻辑运算器，其输出仅在至少一个输入为低电平时才为高电平。
