高考试题分类汇编之《恒定电流》

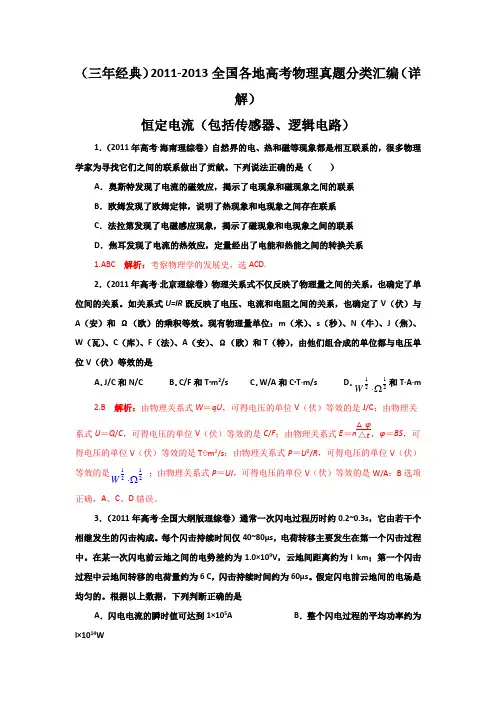

（三年经典）2011-2013全国各地高考物理真题分类汇编（详解）恒定电流（包括传感器、逻辑电路）1．（2011年高考·海南理综卷）自然界的电、热和磁等现象都是相互联系的，很多物理学家为寻找它们之间的联系做出了贡献。

下列说法正确的是（ ）A ．奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系B ．欧姆发现了欧姆定律，说明了热现象和电现象之间存在联系C ．法拉第发现了电磁感应现象，揭示了磁现象和电现象之间的联系D ．焦耳发现了电流的热效应，定量经出了电能和热能之间的转换关系 1.ABC 解析：考察物理学的发展史，选ACD.2．（2011年高考·北京理综卷）物理关系式不仅反映了物理量之间的关系，也确定了单位间的关系。

如关系式U=IR 既反映了电压、电流和电阻之间的关系，也确定了V （伏）与A （安）和Ω（欧）的乘积等效。

现有物理量单位：m （米）、s （秒）、N （牛）、J （焦）、W （瓦）、C （库）、F （法）、A （安）、Ω（欧）和T （特），由他们组合成的单位都与电压单位V （伏）等效的是A ．J/C 和N/CB ．C/F 和T ❿m 2/sC ．W/A 和C ❿T·m/sD ．2121Ω⋅W 和T·A·m 2.B 解析：由物理关系式W ＝qU ，可得电压的单位V （伏）等效的是J/C ；由物理关系式U ＝Q /C ，可得电压的单位V （伏）等效的是C /F ；由物理关系式E ＝n △φ△t ，φ＝BS ，可得电压的单位V （伏）等效的是T ּm 2/s ；由物理关系式P ＝U 2/R ，可得电压的单位V （伏）等效的是1122W ⋅Ω；由物理关系式P ＝UI ，可得电压的单位V （伏）等效的是W/A ；B 选项正确，A 、C 、D 错误。

3．（2011年高考·全国大纲版理综卷）通常一次闪电过程历时约0.2~0.3s ，它由若干个相继发生的闪击构成。

2006年全国各地高考真题 《恒定电流》第一部分：选择题1、［2006年四川卷20］如图所示，位于同一水平面内的、两根平行的光滑金属导轨，处在匀强磁场中，磁场方向垂直于导轨所在平面，导轨的一端与一电阻相连；具有一定质量的金属杆ab 放在导轨上并与导轨垂直。

现用一平行于导轨的恒力F 拉杆ab ，使它由静止开始向右运动。

杆和导轨的电阻、感应电流产生的磁场均可不计。

用E 表示回路中的 感应电动势，i 表示回路中的感应电流，在i 随时间增大的过程中， 电阻消耗的功率等于A . F 的功率B.安培力的功率的绝对值 C . F 与安培力的合力的功率D. iE2、［2006年天津卷19］如图所示的电路中，电池的电动势为 E ,内阻为r ，电路中的电阻R i 、R 2A .电压表的示数变大B .电池内部消耗的功率变大C .电阻R 2两端的电压变大D .电池的效率变大3、［2006年上海卷11］在如图所示电路中，闭合电键 S,当滑动变阻器 的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I 、U 、l b 和U 表示，电表示数变化量的大小分别用 △I 、△ U 、△ 12和厶13表示.下列比值正确的是 （A ） U/I 不变，△ 1/ △ I 不变. （B ） 12/I 变大，△ 12/ △ I 变大.（0 12/I 变大，△ 12/ △ I 不变 （D ） 13/I 变大，△ 13/△ I 不变.4、［2006年江苏理综25］关于多用电表的使用，下列说法中正确的是A .用电流挡测电流或用电压挡测电压前，必须检查机械零点和R 3的阻值都相同。

在电键S 处处于闭合状态下，若将电键 Si 由位置1切换到位置2，则S J◎R1 01(V------ 1 fd> --a• F bB .用电阻挡测电阻前，不需要检查机械零点C.用电阻挡测电阻时，若从一个倍率变换到另一个倍率，不需要重新检查欧姆零点D .用电阻挡测电阻时，被测电阻的阻值越大，指针向右转过的角度就越大1、［2006全国卷122 （2）］现要测量某一电压表CV 的内阻。

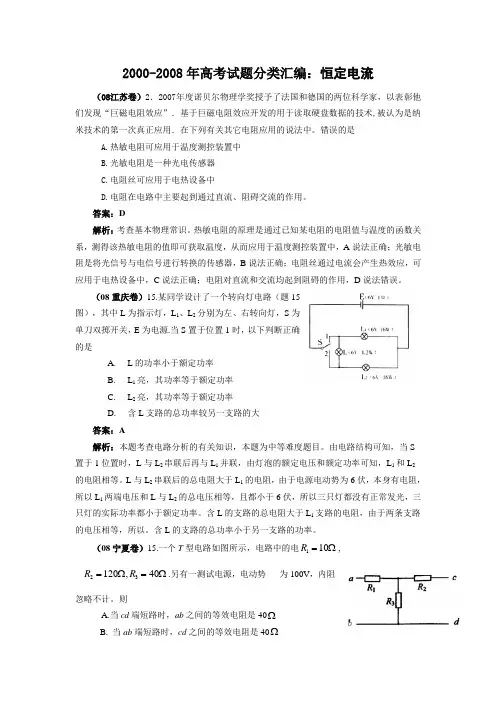

2000-2008年高考试题分类汇编：恒定电流（08江苏卷）2．2007年度诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效应”．基于巨磁电阻效应开发的用于读取硬盘数据的技术,被认为是纳米技术的第一次真正应用．在下列有关其它电阻应用的说法中。

错误的是A.热敏电阻可应用于温度测控装置中B.光敏电阻是一种光电传感器C.电阻丝可应用于电热设备中D.电阻在电路中主要起到通过直流、阻碍交流的作用。

答案：D解析：考查基本物理常识。

热敏电阻的原理是通过已知某电阻的电阻值与温度的函数关系，测得该热敏电阻的值即可获取温度，从而应用于温度测控装置中，A 说法正确；光敏电阻是将光信号与电信号进行转换的传感器，B 说法正确；电阻丝通过电流会产生热效应，可应用于电热设备中，C 说法正确；电阻对直流和交流均起到阻碍的作用，D 说法错误。

（08重庆卷）15.某同学设计了一个转向灯电路（题15图），其中L 为指示灯，L 1、L 2分别为左、右转向灯，S 为单刀双掷开关，E 为电源.当S 置于位置1时，以下判断正确的是A. L 的功率小于额定功率B. L 1亮，其功率等于额定功率C. L 2亮，其功率等于额定功率D.含L 支路的总功率较另一支路的大答案：A解析：本题考查电路分析的有关知识，本题为中等难度题目。

由电路结构可知，当S 置于1位置时，L 与L 2串联后再与L 1并联，由灯泡的额定电压和额定功率可知，L 1和L 2的电阻相等。

L 与L 2串联后的总电阻大于L 1的电阻，由于电源电动势为6伏，本身有电阻，所以L 1两端电压和L 与L 2的总电压相等，且都小于6伏，所以三只灯都没有正常发光，三只灯的实际功率都小于额定功率。

含L 的支路的总电阻大于L 1支路的电阻，由于两条支路的电压相等，所以。

含L 的支路的总功率小于另一支路的功率。

（08宁夏卷）15.一个T 型电路如图所示，电路中的电110R =Ω,23120,40R R =Ω=Ω.另有一测试电源，电动势 为100V ，内阻忽略不计。

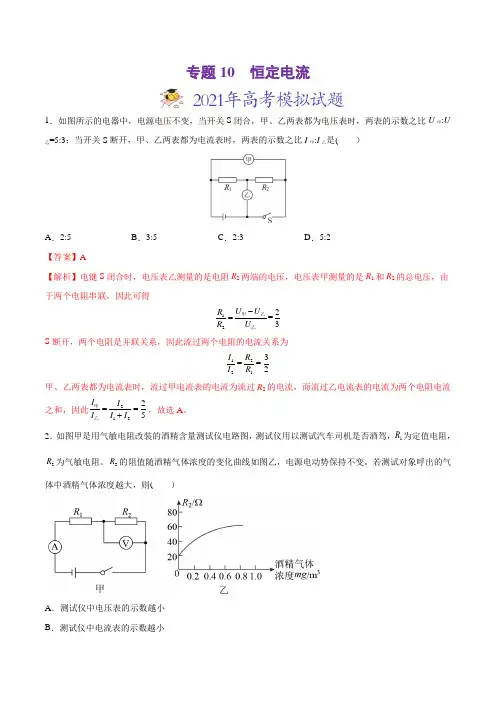

专题10 恒定电流1．如图所示的电器中，电源电压不变，当开关S 闭合，甲、乙两表都为电压表时，两表的示数之比U 甲:U乙=5:3；当开关S 断开，甲、乙两表都为电流表时，两表的示数之比I 甲:I 乙是( ）A ．2:5B ．3:5C ．2:3D ．5:2【答案】 A【解析】电键S 闭合时，电压表乙测量的是电阻R 2两端的电压，电压表甲测量的是R 1和R 2的总电压，由于两个电阻串联，因此可得122=3U U R R U -=甲乙乙 S 断开，两个电阻是并联关系，因此流过两个电阻的电流关系为122132I R I R == 甲、乙两表都为电流表时，流过甲电流表的电流为流过R 2的电流，而流过乙电流表的电流为两个电阻电流之和，因此21225I I I I I ==+甲乙，故选A 。

2．如图甲是用气敏电阻改装的酒精含量测试仪电路图，测试仪用以测试汽车司机是否酒驾，1R 为定值电阻，2R 为气敏电阻。

2R 的阻值随酒精气体浓度的变化曲线如图乙，电源电动势保持不变。

若测试对象呼出的气体中酒精气体浓度越大，则( ）A ．测试仪中电压表的示数越小B ．测试仪中电流表的示数越小C ．电路消耗的总功率越大D ．电压表与电流表示数的比值越小 【答案】B【解析】AB ．由图乙可知，酒精浓度越大，气敏电阻阻值越大，所以电路中的总电阻越大，根据闭合电路欧姆定律可知，电路中的电流就越小，即电流表示数越小。

根据闭合电路欧姆定律1()U E I R r =-+可得气敏电阻两端电压就越大，电压表示数就越大，A 错误B 正确； C ．电路消耗的总功率为P EI =由上面的分析可知酒精浓度越大，电路中的电流越小，电路消耗的总功率越小，C 错误；D ．压表与电流表示数的比值表示气敏电阻的阻值大小，因为酒精浓度越大，气敏电阻阻值就越大，所以电压表与电流表示数的比值就越大，D 错误。

故选B 。

3．如图所示，理想变压器原、副线圈的匝数比为2∶1，副线圈上接有一个理想电流表和一个电动机。

高中物理题型分类汇总含详细答案----恒定电流一、单选题1.某家用台灯可通过调节开关使它的亮度逐渐增大到最亮，若灯最亮时的电压为220V，工作电流为0.18A，则当电压为110V时，灯丝的电阻为（）A.等于1222ΩB.等于611ΩC.大于1222ΩD.小于1222Ω2.舒城正在创建交通安全文明城市，遵守交通法规从我做起。

根据你对斑马线旁边红、绿信号灯的了解，在图中符合实际的电路图是（）A. B. C. D.3.如图所示电路中，电源的内阻为r，三只灯泡原来都正常发光，当滑动变阻器的滑动触头P向左移动时，下面的判断不正确的是（）A.变亮B.变亮C.变亮D.路端电压变小4.如图所示，电路中每个电阻的阻值与电源内阻均相等，电容器C与其中一个电阻串联在一个支路，若闭合开关k、k1和k2，电容器的电荷量为Q，若只闭合k、k1时电容器的电量为Q1，若只闭合k、k2时电容器的电荷量Q2，则Q1、Q2分别为（）A.2Q，3QB.，C.，D.，5.如图所示的电路中，当变阻器R3的滑片向上移动时（）A.电压表示数变小，电流表示数变大B.电压表示数变大，电流表示数变小C.电压表示数变大，电流表示数变大D.电压表示数变小，电流表示数变小6.健康同学认为，欧姆表测量电阻不够准确，他想换用伏安法进一步测量一段阻值约为5Ω电阻丝的电阻，有下列器材与电路：a．电流表A1(0.6A，内阻约为0.1Ω)b．电流表A2(3A，内阻约为0.1Ω)c．电压表V1(3V，内阻约为6kΩ)d．电压表V2(15V，内阻约为20kΩ)e．滑动变阻器R1(2kΩ，0.5A)f．滑动变阻器R2(10Ω，2A)g．干电池E(3V，内阻约为0.05Ω)h．开关一个，带夹子的导线若干为了尽量减小测量数据的读数误差，他应该（）A.电流表选用a，电路选甲B.电流表选用b，电路选甲C.电流表选用a，电路选乙D.电流表选用b，电路选乙7.电路如图，电源内阻不可忽略，闭合开环后将滑动变阻器的滑动头P向右滑动，关于各表读数变化，下列说法正确的是（）A.电源电压不变，所以电压表读数不变B.电压表读数与电流表A1读数之比变大C.电流表A1读数变大D.电流表A2读数变大二、多选题8.如图所示，图线1、2表示的导体的电阻分别为，，则下列说法正确的是（）A.B.C.将与串联后接于电源上，则电流比I1：I2=1：1D.将R1与R2并联后接于电源上，则电流比I1∶I2=3∶19.如图甲所示为一电源路端电压与电流关系的函数图象,把此电源接在如图乙所示的电路中,其中, .则下列说法中错误的是()A.若C，D间连一电容为C=20μF的电容器,则电容器所带电荷量是B.若C，D间用一导线连接,则电源效率最高C.若在C，D间连一个理想电流表,其读数是0.375AD.若在C，D间连一个理想电压表,其读数是0.75V10.一个T形电路如图所示，电路中的电阻，，。

专题11 恒定电流 （2010-2019）题型一、闭合电路的欧姆定律的综合考查...................................................................................................... 1 题型二、电路的动态变化 ................................................................................................................................. 2 题型三、含有电容器的电路 ............................................................................................................................. 3 题型四、电流的微观表达 ................................................................................................................................. 6 题型五、功率、小灯泡的伏安特性曲线.......................................................................................................... 6 题型五、测量电阻R 阻值的综合问题 ........................................................................................................... 10 题型六、测量电源动势E 和内阻r ................................................................................................................. 21 题型七、多用电表的理解与综合应用 .. (31)题型一、闭合电路的欧姆定律的综合考查1.（2019江苏）如图所示的电路中，电阻R=2Ω．断开S 后，电压表的读数为3V ；闭合S 后，电压表的读数为2V ，则电源的内阻r 为（ ）A. 1ΩB. 2ΩC. 3ΩD. 4Ω【答案】A【解析】开关s 断开时有：3V E =，开s 闭合时有：2ER R r=+，其中2R =Ω，解得：1r =Ω， 故A 正确。

2024高考物理真题分项解析专题13恒定电流1.（2024年高考海南卷）虚接是常见的电路故障，如图所示，电热器A 与电热器B 并联。

电路中的C 处由于某种原因形成了虚接，造成了该处接触电阻0~240Ω之间不稳定变化，可等效为电阻C R ，已知MN 两端电压220V U =，A 与B 的电阻A B =24R R =Ω，求：（1）MN 间电阻R 的变化范围；（2）当240C R =Ω，电热器B 消耗的功率（保留3位有效数字）【答案】（1）1222R Ω≤≤Ω；（2）16.7W【解析】（1）根据电路可知当0C R =时MN 间电阻R 的阻值最小，为A AB B12R R R R R +==Ω当240C R =Ω时MN 间电阻R 的阻值最大，为()()A AB B 24422020R R R R R ++=+=Ω故MN 间电阻R 的变化范围为1222R Ω≤≤Ω（2）当240C R =Ω，通过电热器B 的电流为C BI R U R =+此时电热器B 消耗的功率为2B BP I R =解得B 16.7WP =2.（2024高考广西卷）将横截面相同、材料不同的两段导体1L 、2L 无缝连接成一段导体，总长度为1.00m ，接入图甲电路。

闭合开关S ，滑片P 从M 端滑到N 端，理想电压表读数U 随滑片P 的滑动距离x 的变化关系如图乙，则导体1L 、2L 的电阻率之比约为（）A.2:3B.2:1C.5:3D.1:3【答案】B【解析】根据电阻定律LR Sρ=根据欧姆定律ΔΔU I R=⋅整理可得S U I Lρ∆=⋅结合题图可知导体1L 、2L 的电阻率之比120.220.25==0.50.211.000.25ρρ--故选B 。

3.（2024高考甘肃卷）一平行板电容器充放电电路如图所示。

开关S 接1，电源E 给电容器C 充电；开关S 接2，电容器C 对电阻R 放电。

下列说法正确的是（）A.充电过程中，电容器两极板间电势差增加，充电电流增加B.充电过程中，电容器的上极板带正电荷、流过电阻R 的电流由M 点流向N 点C.放电过程中，电容器两极板间电势差减小，放电电流减小D.放电过程中，电容器的上极板带负电荷，流过电阻R 的电流由N 点流向M 点【答案】C【解析】充电过程中，随着电容器带电量的增加，电容器两极板间电势差增加，充电电流在减小，故A 错误；根据电路图可知，充电过程中，电容器的上极板带正电荷、流过电阻R 的电流由N 点流向M 点，故B 错误；放电过程中，随着电容器带电量的减小，电容器两极板间电势差减小，放电电流在减小，故C 正确；根据电路图可知，放电过程中，电容器的上极板带正电荷，流过电阻R 的电流由M 点流向N 点，故D 错误。

专题09恒定电流1.（2024年江西卷考题）7.石墨烯是一种由碳原子组成的单层二维蜂窝状晶格结构新材料，具有丰富的电学性能．现设计一电路测量某二维石墨烯样品的载流子（电子）浓度。

如图（a）所示，在长为a ，宽为b 的石墨烯表面加一垂直向里的匀强磁场，磁感应强度为B ，电极1、3间通以恒定电流I ，电极2、4间将产生电压U 。

当31.0010A I -=⨯时，测得U B -关系图线如图（b）所示，元电荷191.6010C e -=⨯，则此样品每平方米载流子数最接近（）A.191.710⨯B.151.710⨯C.202.310⨯D.162.310⨯2.（2024全国甲卷考题）12.如图，金属导轨平行且水平放置，导轨间距为L ，导轨光滑无摩擦。

定值电阻大小为R ，其余电阻忽略不计，电容大小为C 。

在运动过程中，金属棒始终与导轨保持垂直。

整个装置处于竖直方向且磁感应强度为B 的匀强磁场中。

(1)开关S 闭合时，对金属棒施加以水平向右的恒力，金属棒能达到的最大速度为v 0。

当外力功率为定值电阻功率的两倍时，求金属棒速度v 的大小。

(2)当金属棒速度为v 时，断开开关S，改变水平外力并使金属棒匀速运动。

当外力功率为定值电阻功率的两倍时，求电容器两端的电压以及从开关断开到此刻外力所做的功。

一、单选题1．（2024·广西·高考真题）将横截面相同、材料不同的两段导体1L 、2L 无缝连接成一段导体，总长度为1.00m，接入图甲电路。

闭合开关S，滑片P 从M 端滑到N 端，理想电压表读数U 随滑片P 的滑动距离x 的变化关系如图乙，则导体1L 、2L 的电阻率之比约为（）A．2:3B．2:1C．5:3D．1:32．（2024·江西南昌·三模）在如图所示的电路中，已知A、B 两个电容器的电容之比A B :1:2C C ，每个电阻都相同，则两个电容器带电量之比A B :Q Q 为（）A．1:2B．2:3C．1:1D．2:13．（2024·北京顺义·一模）某同学想通过测绘一只额定电压为2.5V 小灯泡的I -U 图像来研究小灯泡的电阻随电压变化的规律。

2018 年高考物理试卷分类汇编：恒定电流1.（ 2018 海南卷）如图， E 为内阻不可以忽视的电池， R1、 R2、R3为定值电阻， S0、S 为开关， V 与 A 分别为电压表与电流表。

初始时S0 与 S 均闭合，现将 S 断开，则A.V○的读数变大， A○的读数变小B.V○的读数变大， A○的读数变大C.V○的读数变小， A○的读数变小D.V○的读数变小， A○的读数变大解读： S 开，相当于电阻变大，总电流减小，故端电压增大，V○1归为内阻，则3中的的读数变大，把R R电压也增大，R3中的电流也增大，R3 中的电压也增大2．（2018浙江卷） .功率为 10w 的发光二极管（LED 灯）的亮度与功率为60W 的白炽灯相当。

依据国家节能战略， 2018 年前一般白炽灯应被裁减。

假定每户家庭有 2 只 60W 的白炽灯，均用10W 的 LED 灯替代。

估量出全国一年节俭的电能最靠近（）A.8 ×108 KW·hB. 8×1010KW·hC.8×1011KW·hD.8×1013KW·h 答案： B3．（2018上海卷）．如图，低电位报警器由两个基本的门电路与蜂鸣器构成，该报警器只有当输入电压过低时蜂鸣器才会发出警报。

此中（）（A ）甲是“与”门，乙是“非”门（B）甲是“或”门，乙是“非”门（C）甲是“与”门，乙是“或”门（D）甲是“或”门，乙是“与”门答案： B4．（2018上海卷）．当电阻两头加上某一稳固电压时，经过该电阻的电荷量为，耗费的电能为。

为在同样时间内使0.6C 的电荷量经过该电阻，在其两头需加的电压和耗费的电能分别是（）（ A ） 3V，（B）3V，（C）6V，（D）6V，答案： D5．（2018上海卷）．直流电路以下图，在滑动变阻器的滑片P 向右挪动时，电源的（）（A ）总功率必定减小（B）效率必定增大（C）内部消耗功率必定减小（D）输出功率必定先增大后减小答案： A 、B、C，6．(2018全国理综). 一台电电扇的额定电压为沟通 220V。

【真题汇编】全国卷-类型9-恒定电流恒定电流【考纲定位】【知识再现】一.直流电路的有关规律二.规律方法1．闭合电路动态变化的原因(1)当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)．(2)若电键的通断使串联的用电器增多，总电阻增大；若电键的通断使并联的支路增多，总电阻减小．(3)热敏电阻或光敏电阻的阻值变化．2．闭合电路动态分析的方法基本思路是“局部→整体→局部”流程图：三.含容电路的分析方法1.稳态含容直流电路电容器处于稳定状态时，相当于断路，此时的电路具有以下两个特点：（1）电容器所在支路无电流，与电容器直接串联的电阻相当于一根无电阻导线；（2）电容器上的电压就是与含有电容器的那条支路并联部分电路的电压。

弄清电路结构是解决稳态含容直流电路问题的关键.2.动态含容直流电路若直流电路结构发生改变，电容器两端的电压往往会产生相应的变化，从而在电路中产生短暂的充放电现象，使电容器的电荷量发生改变，试题通常要求求出这个电容器所带电荷的电荷量的改变量及充、放电电流的方向.对于这类问题，只要抓住初、末两稳定状态，如果变化前后极板所带电荷的电性相同，那么通过所连导线的电荷量等于初末状态电容器所带电荷量之差；如果变化前后极板带电的电性相反，那么通过所连导线的电荷量等于初末状态电容器所带电荷量之和。

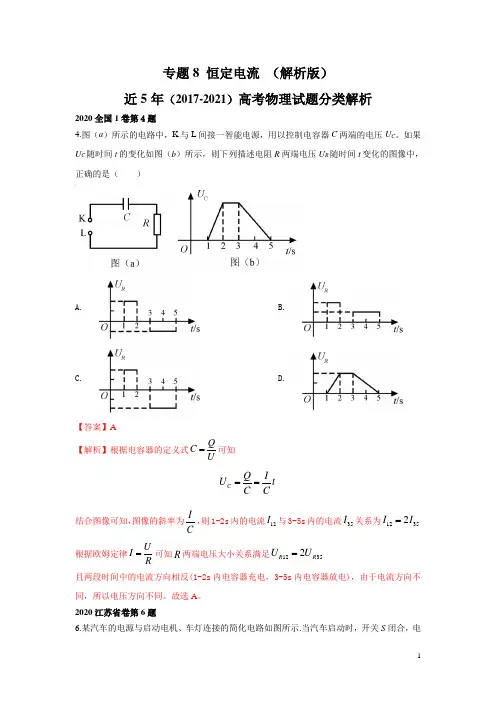

四.闭合电路欧姆定律中的功率的最值问题【真题汇编】（2020，全国卷1，T17）1 . 图（a）所示的电路中，K与L间接一智能电源，用以控制电容器C两端的电压U C。

如果U C随时间t的变化如图（b）所示，则下列描述电阻R两端电压U R随时间t变化的图像中，正确的是（）A．B．C．D．【答案】A【解析】【分析】【详解】根据电容器的定义式可知结合图像可知，图像的斜率为，则内的电流与内的电流关系为且两段时间中的电流方向相反，根据欧姆定律可知两端电压大小关系满足由于电流方向不同，所以电压方向不同。

故选A。

专题08恒定电流一、单选题1(2023·海南·统考高考真题)如图所示电路，已知电源电动势为E ，内阻不计，电容器电容为C ，闭合开关K ，待电路稳定后，电容器上电荷量为()A.CEB.12CE C.25CE D.35CE 【答案】C【详解】电路稳定后，由于电源内阻不计，则整个回路可看成3R 、2R 的串联部分与R 、4R 的串联部分并联，若取电源负极为零电势点，则电容器上极板的电势为φ上=E 5R⋅2R =2E 5电容器下极板的电势为φ下=E 5R⋅4R =4E 5则电容两端的电压U 下上=2E5则电容器上的电荷量为Q =CU 上下=25CE故选C 。

2(2022·北京·高考真题)某同学利用压力传感器设计水库水位预警系统。

如图所示，电路中的R 1和R 2，其中一个是定值电阻，另一个是压力传感器(可等效为可变电阻)。

水位越高，对压力传感器的压力越大，压力传感器的电阻值越小。

当a 、b 两端的电压大于U 1时，控制开关自动开启低水位预警；当a 、b 两端的电压小于U 2(U 1、U 2为定值)时，控制开关自动开启高水位预警。

下列说法正确的是()A.U 1<U 2B.R 2为压力传感器C.若定值电阻的阻值越大，开启高水位预警时的水位越低D.若定值电阻的阻值越大，开启低水位预警时的水位越高【答案】C【详解】AB ．题意可知水位越高，对压力传感器的压力越大，压力传感器的电阻值越小。

控制开关自动开启低水位预警，此时水位较低，压力传感器的电阻值较大，由于a 、b 两端此时的电压大于U 1，根据串联电路电压分部特点可知，R 1为压力传感器，故高水位时压力传感器的电阻值越小，R 1压力传感器两端电压变小，U 1>U 2，AB 错误；CD ．根据闭合电路欧姆定律可知，a 、b 两端的电压为U =E R 1+R 2R 1=E1+R 2R 1若定值电阻的阻值越大，当开启低水位预警时a 、b 两端的电压大于U 1时，R 1压力传感器阻值需要越大，则水位越低；当a 、b 两端的电压小于U 2时开启高水位预警时，R 1压压力传感器阻值需要越大，则水位越低。

关， .为探究小灯泡 L1（09 年天津卷 3）通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正 常发光。

由电流表和电压表得到的多组读数描绘出的C答案： 正确。

解析：灯丝电阻随电压的增大而增大，在图像上某点到原点连线的斜率应越来越 大。

C 、内阻不计的电源与三个灯泡和三个电阻相．如图所示，电动势为 E （09 年广东物理 10）2 S ，则下列表述正确的是接。

只合上开关 S ，三个灯泡都能正常工作。

如果再合上21．L 上消耗的功率增大 B A ．电源输出功率减小 1 上的电流增大 D ．通 过 R ．通过 CR 上的电流增大 31C：答案 IS 之前，三灯泡都能正常工作，合上之后，电路中的总电阻 R 减小，则解析：在合上 S 22 总，可见电源的输出功由于不及内阻，电源的输出功率 P=EI 增大，即流过 R 的电流增大， 1出总 减 小， IIR 两端的电压增大，则并联部分的电压减小，减小， I 减小，错误；率增大， A 1124 可见 C 正确。

为了保障行驶安全， 一种新型双门电动公交车安装了如下控制装置： 年上海卷 5）．093（； 0”“， 1 车门关紧时为汽车就不能启动。

只要有一扇门没有关紧，如果规定： “”未关紧时为” 时，汽车不能启动。

能 0”时，汽车可以正常启动行驶，当输出信号为“1 当输出信号为“ 正确表示该控制装置工作原理的逻辑门是D ．与非门 C ．非门 ．与门 AB ．或门 A 答案 ：恒定电流 一、选择题的伏安特性，连好图示的电路后闭合开 U-I 图象应是在如图所示的闪光灯电路中，电源的电 )．年江苏物理 54( 09CE 。

当闪光灯两端电压达到击穿 电，电容器的电容为动势为 U 时，闪光灯才有电流通过并发光，正常工作时，闪光灯周压 期性 短暂闪光，则可以判定 UE A ．电源的电动势 一定小于击穿电压 CE B ．电容器所带的最大电荷 量一定为 ．闪光灯闪光时，电容器所带的电荷量一定增大 C R D ．在一个闪光周期内，通过电 阻的电荷量与通过闪光灯的电荷量一定相等 D：答案 电容器两端的电压与闪光灯两端的电压相理解此电路的工作过程是解决本题的关键。

高考物理《恒定电流》真题练习含答案1.[2024·新课标卷](多选)电动汽车制动时可利用车轮转动将其动能转换成电能储存起来．车轮转动时带动磁极绕固定的线圈旋转，在线圈中产生电流．磁极匀速转动的某瞬间，磁场方向恰与线圈平面垂直，如图所示．将两磁极间的磁场视为匀强磁场，则磁极再转过90°时，线圈中()A．电流最小B．电流最大C．电流方向由P指向QD．电流方向由Q指向P答案：BD解析：磁极顺时针匀速转动相当于线圈逆时针匀速转动，线圈从中性面位置开始转动，磁极转过90°时即线圈逆时针转过90°时，穿过线圈的磁通量为0，磁通量的变化率最大，线圈中电流最大，A错误，B正确；磁极转过90°时相当于题图示中PQ向下切割磁感线，由右手定则可知线圈中电流方向由Q指向P，C错误，D正确．2．[2023·江苏卷]小明通过实验探究电压表内阻对测量结果的影响．所用器材有：干电池(电动势约1.5 V，内阻不计)2节；两量程电压表(量程0～3 V，内阻约3 kΩ；量程0～15 V，内阻约15 kΩ)1个；滑动变阻器(最大阻值50 Ω)1个；定值电阻(阻值50 Ω)21个；开关1个及导线若干．实验电路如图1所示．(1)电压表量程应选用________(选填“3 V”或“15 V”).(2)图2为该实验的实物电路(右侧未拍全).先将滑动变阻器的滑片置于如图所示的位置，然后用导线将电池盒上接线柱A与滑动变阻器的接线柱________(选填“B”“C”或“D”)连接，再闭合开关，开始实验．(3)将滑动变阻器滑片移动到合适位置后保持不变，依次测量电路中O与1，2，…，21之间的电压．某次测量时，电压表指针位置如图3所示，其示数为________ V．根据测量数据作出电压U与被测电阻值R的关系图线，如图4中实线所示．(4)在图1所示的电路中，若电源电动势为E，电压表视为理想电压表，滑动变阻器接入的阻值为R1，定值电阻的总阻值为R2，当被测电阻为R时，其两端的电压U＝________(用E、R1、R2、R表示)，据此作出U­R理论图线如图4中虚线所示．小明发现被测电阻较小或较大时，电压的实测值与理论值相差较小．(5)分析可知，当R较小时，U的实测值与理论值相差较小，是因为电压表的分流小，电压表内阻对测量结果影响较小．小明认为，当R较大时，U的实测值与理论值相差较小，也是因为相同的原因．你是否同意他的观点？请简要说明理由________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________.答案：(1)3 V(2)D(3)1.50(4)ERR1＋R2(5)不同意，理由见解析解析：(1)所用电源为两节干电池，电动势为3 V，则所用电表量程为3 V；(2)闭合开关之前，滑动变阻器阻值应该调到最大，则由图可知，电池盒上的接线柱A 应该与滑动变阻器的接线柱D连接；(3)电压表最小刻度为0.1 V，则读数为1.50 V；(4)由闭合电路欧姆定律可得I＝ER1＋R2当被测电阻阻值为R时电压表读数U＝IR＝ERR1＋R2(5)不同意；当R较大时，则电压表内阻不能忽略，则电路中的电流I＝ER1＋（R2－R）＋RR V R＋R V则电压表读数为U＝ER1＋（R2－R）＋RR VR＋R V·RR VR＋R V＝E（R1＋R2－R）（R＋R V）RR V＋1当R较大时，R＝R2时R最大，此时U＝ER1（R2＋R V）R2R V ＋1＝ER1R V＋R1R2＋1因R V≫R1，则电压表读数接近于U＝ER1 R2＋1＝ER2R1＋R23．[2022·全国甲卷]某同学要测量微安表内阻，可利用的实验器材有：电源E(电动势1.5V，内阻很小)，电流表(量程10 mA，内阻约10 Ω)，微安表(量程100 μA，内阻R g待测，约1 kΩ)，滑动变阻器R(最大阻值10 Ω)，定值电阻R0(阻值10 Ω)，开关S，导线若干．(1)将图中所示的器材符号连线，画出实验电路原理图；(2)某次测量中，微安表的示数为90.0 μA，电流表的示数为9.00 mA，由此计算出微安表内阻R g＝________ Ω.答案：(1)如图所示(2)990解析：流过电阻R 0的电流I 0＝I －I g ＝9 mA －0.09 mA ＝8.91 mA ，由欧姆定律可知，R g＝I 0R 0I g ＝8.91×100.09Ω＝990 Ω. 4．[2024·浙江1月，节选]在“观察电容器的充、放电现象”实验中，把电阻箱R(0～9 999 Ω)、一节干电池、微安表(量程0～300 μA ，零刻度在中间位置)、电容器C(2 200 μF 、16 V )、单刀双掷开关组装成如图1所示的实验电路．(1)把开关S 接1，微安表指针迅速向右偏转后示数逐渐减小到零；然后把开关S 接2，微安表指针偏转情况是________．A ．迅速向右偏转后示数逐渐减小B ．向右偏转示数逐渐增大C ．迅速向左偏转后示数逐渐减小D ．向左偏转示数逐渐增大(2)再把电压表并联在电容器两端，同时观察电容器充电时电流和电压变化情况．把开关S 接1，微安表指针迅速向右偏转后示数逐渐减小到160 μA 时保持不变；电压表示数由零逐渐增大，指针偏转到如图2所示位置时保持不变，则电压表示数为________V ，电压表的阻值为________kΩ(计算结果保留两位有效数字).答案：(1)C (2)0.50 3.1解析：(1)把开关S 接1，电容器充电，电流从右向左流过微安表，微安表指针迅速向右偏转后示数逐渐减小到零；把开关S 接2，电容器放电，电流从左向右流过微安表，则微安表指针迅速向左偏转后示数逐渐减小．(2)由题意可知电压表应选用0～3 V 量程，由图2可知此时分度值为0.1 V ，需要估读到0.01 V ，则读数为0.50 V ．当微安表示数稳定时，电容器中不再有电流通过，此时干电池、电阻箱、微安表和电压表构成回路，根据闭合电路欧姆定律有R ＋R V ＝E I ＝ 1.5160×10－6 Ω＝9.375 kΩ 根据串联电路规律有R R V ＝U R U V ＝1.5－0.50.5＝2 联立可得R V≈3.1 kΩ5．[2021·广东卷]某小组研究热敏电阻阻值随温度的变化规律．根据实验需要已选用了规格和量程合适的器材．(1)先用多用电表预判热敏电阻阻值随温度的变化趋势．选择适当倍率的欧姆挡，将两表笔________，调节欧姆调零旋钮，使指针指向右边“0 Ω”处．测量时观察到热敏电阻温度越高，相同倍率下多用电表指针向右偏转角度越大，由此可判断热敏电阻阻值随温度的升高而________．(2)再按下图连接好电路进行测量．①闭合开关S前，将滑动变阻器R1的滑片滑到________端(填“a”或“b”).将温控室的温度设置为T，电阻箱R0调为某一阻值R01.闭合开关S，调节滑动变阻器R1，使电压表和电流表的指针偏转到某一位置．记录此时电压表和电流表的示数、T和R01.断开开关S.再将电压表与热敏电阻C端间的导线改接到D端，闭合开关S.反复调节R0和R1，使电压表和电流表的示数与上述记录的示数相同．记录此时电阻箱的阻值R02.断开开关S.②实验中记录的阻值R01________R02(填“大于”“小于”或“等于”)，此时热敏电阻阻值R T＝________．(3)改变温控室的温度，测量不同温度时的热敏电阻阻值，可以得到热敏电阻阻值随温度的变化规律．答案：(1)短接减小(2)①b②大于R01－R02解析：(1)使用多用电表的欧姆挡前应先欧姆调零，即将两表笔短接．温度越高，相同倍率下多用电表的指针向右偏转的角度越大，则电阻阻值越小，故热敏电阻的阻值随温度的升高而减小．(2)①闭合开关前，为了保护电路，应该将滑动变阻器的滑片移到b端．②将电压表与热敏电阻C端间的导线改接到D，调节滑动变阻器和电阻箱，使电压表和电流表的示数与改接前一致，则R01＝R02＋R T，所以R01>R02，R T＝R01－R02.。

1(2013安徽高考)．用图示的电路可以测量电阻的阻值。

图中R x 是待测电阻，R 0是定值，○G 是灵敏度很高的电流表，MN 是一段均匀的电阻丝。
