高考试题汇编--恒定电流

高中物理题型分类汇总含详细答案-----恒定电流一、单选题1.如图所示，一根长为L，横截面积为S的金属棒，其材料的电阻为R，棒内单位体积自由电子数为n，电子的质量为m，电荷量为e。

在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为（）A. B. C. D.2.如图所示为某同学设计的多用电表的原理示意图。

虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。

关于此多用电表，下列说法中正确的是（）A.当S接1时，处于测量电流的挡位，其中接线柱B接的是黑表笔B.当S接2时，处于测量电压的挡位，其中接线柱B接的是黑表笔C.当S接2时，处于测量电阻的挡位，其中接线柱B接的是红表笔D.当S接3时，处于测量电压的挡位，其中接线柱B接的是红表笔3.如图，是一实验电路图，在滑动触头由a端滑向b端的过程中，下列表述正确的是（）A.路端电压变大B.电流表的示数变小C.电源的输出功率变小D.电路的总电阻变大4.如图所示，E为电源，其内阻不可忽略，R T为热敏电阻，其阻值随温度的升高而减小，L 为指示灯泡，C为平行板电容器，G为灵敏电流计。

闭合开关S，当环境温度明显升高时，下列说法正确的是（）A.G中电流方向由a到bB.R T两端电压变大C.C所带的电荷量保持不变D.L变暗5.把两根同种材料的电阻丝分别连在两个电路中，A电阻丝的长度为L，直径为d，B电阻丝长度为2L，直径为2d。

要使A、B电阻丝消耗的功率相同，加在两电阻丝上的电压之比应为（）A.U A∶U B＝1∶1B.U A∶U B＝∶1C.U A∶U B＝∶2D.U A∶U B＝2∶16.在如图所示的电路中，当开关S闭合后，若将滑动变阻器的滑片P向上调节，下列说法正确的是（）A.灯变亮，电容器的带电荷量增大B.灯变暗，电压表的示数增大C.灯变暗，电压表和电流表的示数都增大D.灯变暗，电流表的示数减小7.用电流表和电压表测量电阻R的阻值。

高中物理恒定电流试题及答案高中物理恒定电流试题及答案一、选择题1、关于电流，下列说法中正确的是 ( ) A. 通过导线截面的电量越多，电流越大 B. 电子运动的速率越大，电流越大 C. 单位时间内通过导体横截面的电量越多，导体中的电流越大 D. 电流的方向就是自由电荷定向移动的方向2、短路的电路中会出现以下哪种现象？ ( ) A. 灯泡会亮 B. 灯泡不亮 C. 电源被烧坏 D. 电阻被烧坏3、两个完全相同的电容器并联，当两电容器并联的总电荷量等于原来单个电容器所带电荷量时，每个电容器所带的电荷量是多少？ ( )A. 1/2B. 2/3C. 3/2D. 1/4二、填空题4、将一根铜导线接在电路中，要使导线发热达到最高值，下列方法中有效的是 ( ) A. 增大原电流 B. 减小原电压 C. 并联一根相同导线 D. 串联一根相同导线41、一根电阻为 R 的导线接在某电源上，测得导线端电压为 U，忽略导线电阻，则该电源的电动势为多少？ ( )三、解答题6、有一个电源 E，内阻为 r，外接负载 R，原电源输出电压为 U，负载 R 上电压为 Ud，则 U 与 Ud 之间的关系是什么？为什么？61、设计一个电路，使两个灯泡并联，并且每个灯泡都可以独立控制。

答案：一、选择题1、C 解析：电流的大小取决于单位时间内通过导体横截面的电量，与电荷量的大小和速率均无关。

因此，选项 C 正确。

2、B 解析：短路时，电路中的电阻变得非常小，电流会瞬间变得非常大，导致电源和电阻容易被烧坏。

因此选项 B 正确。

3、A 解析：两个完全相同的电容器并联，总电荷量等于原来单个电容器所带电荷量的两倍，因此每个电容器所带的电荷量为原来的 1/2。

故选项 A 正确。

二、填空题4、C 解析：要使导线发热达到最高值，需要增大导线的电流，根据欧姆定律公式电流与电压成反比，因此需要减小原电压或者并联一根相同导线来分担电压。

故选项 C 正确。

41、根据全电路欧姆定律，有 E = U + Ir，所以 E = U/r + Ir + U。

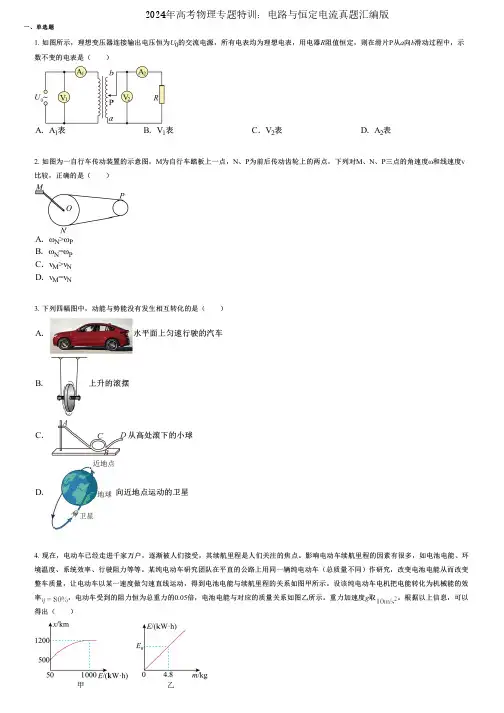

一、单选题1. 如图所示，理想变压器连接输出电压恒为U 0的交流电源，所有电表均为理想电表，用电器R 阻值恒定，则在滑片P 从a 向b 滑动过程中，示数不变的电表是（ ）A ．A 1表B ．V 1表C ．V 2表D ．A 2表2. 如图为一自行车传动装置的示意图，M 为自行车踏板上一点，N 、P 为前后传动齿轮上的两点，下列对M 、N 、P 三点的角速度ω和线速度v比较，正确的是（ ）A ．ωN >ωPB ．ωN =ωPC ．v M >v ND ．v M =v N3. 下列四幅图中，动能与势能没有发生相互转化的是（ ）A ．水平面上匀速行驶的汽车B．上升的滚摆C．从高处滚下的小球D．向近地点运动的卫星4. 现在，电动车已经走进千家万户，逐渐被人们接受，其续航里程是人们关注的焦点。

影响电动车续航里程的因素有很多，如电池电能、环境温度、系统效率、行驶阻力等等。

某纯电动车研究团队在平直的公路上用同一辆纯电动车（总质量不同）作研究，改变电池电能从而改变整车质量，让电动车以某一速度做匀速直线运动，得到电池电能与续航里程的关系如图甲所示。

设该纯电动车电机把电能转化为机械能的效率，电动车受到的阻力恒为总重力的0.05倍，电池电能与对应的质量关系如图乙所示。

重力加速度g取。

根据以上信息，可以得出（ ）2024年高考物理专题特训：电路与恒定电流真题汇编版二、多选题三、实验题A ．电池的电能越大，电动车的续航里程一定越大B．电池的电能分别为和时，电动车的总质量之比为C．电池的电能为时，电动车的总质量为4800kgD．图乙中5. 某同学运用所学物理知识估测井口到水面的距离。

让一个小石块从井口自由落下，经过2.0s 后听到石块击水的声音。

不考虑声音在空气中传播的时间，忽略空气阻力，取重力加速度g =10m/s 2。

由此可估算出井口到水面的距离约为（ ）A ．10mB ．20mC ．30mD ．40m6. 2023年2月6日，土耳其发生7.8级地震，震源深度为。

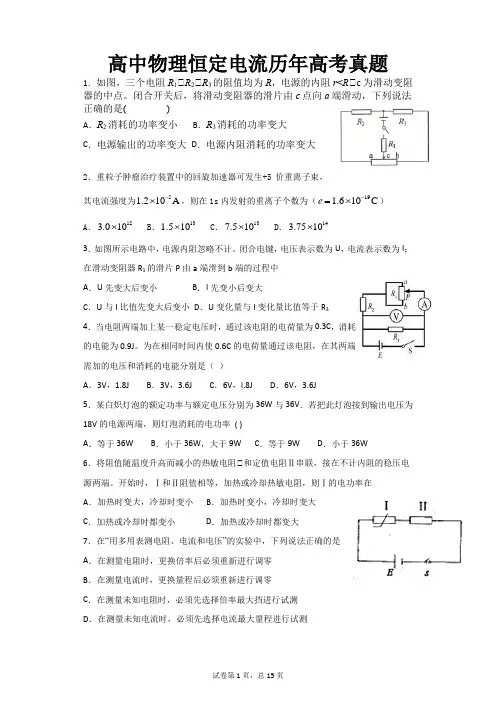

高中物理恒定电流历年高考真题1．如图，三个电阻R 1、R 2、R 3的阻值均为R ，电源的内阻r <R 、c 为滑动变阻器的中点。

闭合开关后，将滑动变阻器的滑片由c 点向a 端滑动，下列说法正确的是( )A ．R 2消耗的功率变小B ．R 3消耗的功率变大C ．电源输出的功率变大D ．电源内阻消耗的功率变大2．重粒子肿瘤治疗装置中的回旋加速器可发生+5价重离子束，其电流强度为51.210A -⨯，则在1s 内发射的重离子个数为（191.610C e -=⨯）A ．123.010⨯B ．131.510⨯C ．137.510⨯D ．143.7510⨯3．如图所示电路中，电源内阻忽略不计。

闭合电键，电压表示数为U ，电流表示数为I ；在滑动变阻器R 1的滑片P 由a 端滑到b 端的过程中A ．U 先变大后变小B ．I 先变小后变大C ．U 与I 比值先变大后变小D ．U 变化量与I 变化量比值等于R 34．当电阻两端加上某一稳定电压时，通过该电阻的电荷量为0.3C ，消耗的电能为0.9J 。

为在相同时间内使0.6C 的电荷量通过该电阻，在其两端需加的电压和消耗的电能分别是（ ）A ．3V ，1.8JB ．3V ，3.6JC ．6V ，l.8JD ．6V ，3.6J5．某白炽灯泡的额定功率与额定电压分别为36W 与36V ．若把此灯泡接到输出电压为18V 的电源两端，则灯泡消耗的电功率 ( )A ．等于36WB ．小于36W ，大于9WC ．等于9WD ．小于36W6．将阻值随温度升高而减小的热敏电阻、和定值电阻Ⅱ串联，接在不计内阻的稳压电源两端。

开始时，Ⅰ和Ⅱ阻值相等，加热或冷却热敏电阻，则Ⅰ的电功率在 A ．加热时变大，冷却时变小 B ．加热时变小，冷却时变大C ．加热或冷却时都变小D ．加热或冷却时都变大7．在“用多用表测电阻、电流和电压”的实验中，下列说法正确的是A ．在测量电阻时，更换倍率后必须重新进行调零B ．在测量电流时，更换量程后必须重新进行调零C ．在测量未知电阻时，必须先选择倍率最大挡进行试测D ．在测量未知电流时，必须先选择电流最大量程进行试测8．用如图所示电路测量电源的电动势和内阻。

高中物理题型分类汇总含详细答案----恒定电流一、单选题1.某家用台灯可通过调节开关使它的亮度逐渐增大到最亮，若灯最亮时的电压为220V，工作电流为0.18A，则当电压为110V时，灯丝的电阻为（）A.等于1222ΩB.等于611ΩC.大于1222ΩD.小于1222Ω2.舒城正在创建交通安全文明城市，遵守交通法规从我做起。

根据你对斑马线旁边红、绿信号灯的了解，在图中符合实际的电路图是（）A. B. C. D.3.如图所示电路中，电源的内阻为r，三只灯泡原来都正常发光，当滑动变阻器的滑动触头P向左移动时，下面的判断不正确的是（）A.变亮B.变亮C.变亮D.路端电压变小4.如图所示，电路中每个电阻的阻值与电源内阻均相等，电容器C与其中一个电阻串联在一个支路，若闭合开关k、k1和k2，电容器的电荷量为Q，若只闭合k、k1时电容器的电量为Q1，若只闭合k、k2时电容器的电荷量Q2，则Q1、Q2分别为（）A.2Q，3QB.，C.，D.，5.如图所示的电路中，当变阻器R3的滑片向上移动时（）A.电压表示数变小，电流表示数变大B.电压表示数变大，电流表示数变小C.电压表示数变大，电流表示数变大D.电压表示数变小，电流表示数变小6.健康同学认为，欧姆表测量电阻不够准确，他想换用伏安法进一步测量一段阻值约为5Ω电阻丝的电阻，有下列器材与电路：a．电流表A1(0.6A，内阻约为0.1Ω)b．电流表A2(3A，内阻约为0.1Ω)c．电压表V1(3V，内阻约为6kΩ)d．电压表V2(15V，内阻约为20kΩ)e．滑动变阻器R1(2kΩ，0.5A)f．滑动变阻器R2(10Ω，2A)g．干电池E(3V，内阻约为0.05Ω)h．开关一个，带夹子的导线若干为了尽量减小测量数据的读数误差，他应该（）A.电流表选用a，电路选甲B.电流表选用b，电路选甲C.电流表选用a，电路选乙D.电流表选用b，电路选乙7.电路如图，电源内阻不可忽略，闭合开环后将滑动变阻器的滑动头P向右滑动，关于各表读数变化，下列说法正确的是（）A.电源电压不变，所以电压表读数不变B.电压表读数与电流表A1读数之比变大C.电流表A1读数变大D.电流表A2读数变大二、多选题8.如图所示，图线1、2表示的导体的电阻分别为，，则下列说法正确的是（）A.B.C.将与串联后接于电源上，则电流比I1：I2=1：1D.将R1与R2并联后接于电源上，则电流比I1∶I2=3∶19.如图甲所示为一电源路端电压与电流关系的函数图象,把此电源接在如图乙所示的电路中,其中, .则下列说法中错误的是()A.若C，D间连一电容为C=20μF的电容器,则电容器所带电荷量是B.若C，D间用一导线连接,则电源效率最高C.若在C，D间连一个理想电流表,其读数是0.375AD.若在C，D间连一个理想电压表,其读数是0.75V10.一个T形电路如图所示，电路中的电阻，，。

新课标高考物理专题复习：《恒定电流》( 附参照答案 )一、选择题。

（共 20 小题，每题 3 分，共 60 分，部分分 1 分）1. 如图，电源电动势为E，内阻为r ，给外电阻R供电，则以下图中不可以反应全电路特色的图象是 ()E r IUU/V I/A U/V P出/WE/rOI/A O E U/V OCR/ΩO r R/ ΩA B D2．如下图，电源电动势=8V，内电阻为r =0.5 Ω，“ 3V,3W”的灯泡L与电动机 M串连接E在电源上，灯泡恰巧正常发光，电动机恰巧正常工作，电动机的线圈电阻L R0=1.5Ω 。

以下说法正确的选项是()E A．经过电动机的电流为 1.6A B．电动机的效率是62.5%MrC．电动机的输入功率为 1.5W D．电动机的输出功率为3W3．在如下图电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用123表示，电表示数I 、 U、U和U变化量的大小分别用I 、U1、U2和U3表示．以下比值正确的选项是（）A.U1/I不变，U1/I 不变 C.U2/I变大，U2/I 变大C.U2/I变大，U2/I 不变 D.U3/I变大， U3/I 不变4．右图为包括某逻辑电路的一个简单电路图，L 为小灯泡．光照耀电阻远小于 R．则以下说法正确的选项是（）A．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 不发光B．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 发光C．该逻辑电路是与门电路；当电阻R 遇到光照时，小灯泡L 不发光D．该逻辑电路是或门电路；当电阻R 遇到光照时，小灯泡L 发光R时，其阻值将变得5VR1R L5. 小灯泡通电后其电流I随所加电压U变化的图线如下图，P为图线上一点，为图线的PN切线， PQ为 U轴的垂线， PM为 I 轴的垂线。

则以下说法中正确的选项是()A．跟着所加电压的增大，小灯泡的电阻增大1IUB．对应P点，小灯泡的电阻为R＝I2I2 M PC．对应P点，小灯泡的电阻为R＝U1I1 N21I－ ID．对应P点，小灯泡的功率为图中矩形PQOM所围的面积QO U1U6. 如下图，四个同样的电流表分别改装成两个安培表和两个伏特表，安培表A1的量程大于A2的量程，伏特表 V1的量程大于 V2的量程，把它们按图接入电路中，则以下说法正确的选项是A．安培表 A1的读数大于安培表 A2的读数B．安培表A1的偏转角大于安培表A2的偏转角C．伏特表V1的读数小于伏特表V2的读数D．伏特表 V1的偏转角等于伏特表V2的偏转角7．如下图的电路中，电池的电动势为E，内阻为 r ，电路中的电阻 R1、 R2和 R3的阻值都相同．在电键 S 处于闭合状态下，若将电键S 由地点 1 切换到地点2。

年高考恒定电流试题汇编〔年全国II 卷理综〕17. 因为测量某电源电动势和内阻时得到的U-I 图线。

用此电源与三个阻值均为3Ω的电阻连接成电路，测得路端电压为4.8V 。

那么该电路可能为 答案BΩ.此电源与三个均为3Ω的电阻连接成电路时测的路端电压为 4.8v,A 中的路端电压为4v,B 中的路端电压约为4.8V.正确C 中的路端电压约为5.7v,D 中的路端电压为5.4v. 〔年高考理综卷〕3.为探究小灯泡L 的伏安特性，连好图示的电路后闭合开关，通过移动变阻 器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。

由电流表和电压表得到的多组读数描绘出的U-I 图象应是C 【解析】灯丝电阻随电压的增大而增大，在图像上某点到原点连线的斜率应越来越大。

C 正确。

〔年高考物理卷〕11．如图为某报警装置示意图，该报警装置在一扇门、两扇窗上各装有一个联动开关，门、窗未关上时，开关不闭合，只要有一个开关未闭合，报警器就会报警。

该报警装置中用了两个串联的逻辑电路，虚线框甲内应选用_________门电路，虚线框乙内应选用_________门电路〔填与、非、或〕。

【答案】或，或【解析】题意只要有一个开关未闭合，报警器就会报警，结合或门的特点因此虚线框甲内应选用或门；虚线框乙内应选用或门。

〔年高考理综卷〕15.如下列图，平行板电容器与电动势为E 的直流电源〔内阻不计〕连接，下极板接地。

一带电油滴位于容器中的P 点且恰好处于平衡状态。

现将平行板电容器的上极板竖直向上移动一小段距离A.带点油滴将沿竖直方向向上运动B.P 点的电势将降低C.带点油滴的电势将减少D.假设电容器的电容减小，那么极板带电量将增大答案B【解析】电容器两端电压U 不变，由公式d U E =，场强变小，电场力变小，带点油滴将沿竖直方向向下运动，A 错； P 到下极板距离d 不变，而强场E 减小，由公式U=Ed 知P 与正极板的电势差变小，又因为下极板电势不变，所以P 点的电势变小，B 对；由于电场力向上，而电场方向向下，可以推断油滴带负电，又P 点的电势降低，所以油滴的电势能增大，C 错；图中电容器两端电压U 不变,电容C 减小时由公式Q=CU ，带电量减小，D 错。

高考物理专练题恒定电流考点一电路的基本概念和规律1.一根长为L、横截面积为S的金属棒,其材料的电阻率为ρ。

棒内单位体积自由电子数为n,电子的质量为m,电荷量为e。

在棒两端加上恒定的电压U时,棒内产生电流,则自由电子定向移动的平均速率为()A.UneρL 2neρLC.neρLD.neρSLU答案A2.(2020届山西太原三校联考,6)有两个同种材料制成的导体,两导体是横截面为正方形的柱体,柱体高均为h,大柱体上底面边长为a,小柱体上底面边长为b,则()A.从图示电流方向看大柱体与小柱体的电阻之比为a∶bB.若电流方向竖直向下,大柱体与小柱体的电阻之比为a∶bC.从图示电流方向看大柱体与小柱体的电阻之比为1∶1D.若电流方向竖直向下,大柱体与小柱体的电阻之比为a2∶b2答案C3.(2020届河南平顶山联考,8)(多选)如图所示,A为电解槽,M为电动机,N为电炉,恒定电压U=12V,电解槽内阻r A=2Ω。

当S1闭合,S2、S3断开时,电流表A示数为6A;当S2闭合,S1、S3断开时,电流表A 示数为5A,且电动机输出功率为35W;当S3闭合,S1、S2断开时,电流表A示数为4A。

则()A.电炉的电阻为2ΩB.仅S1闭合时,电炉的发热功率为72WC.电动机的内阻为2.4ΩD.电解槽工作时,电能转化为化学能的功率为48W答案AB考点二闭合电路欧姆定律1.(2018河南名校联考,6)(多选)如图电路中,电源的内电阻为r,R1、R3、R4均为定值电阻,电表均为理想电表。

闭合开关S,当滑动变阻器R2的滑动触头向右滑动时,下列说法中正确的是()A.电压表的示数变小B.电流表的示数变小C.R1中电流的变化量一定大于R4中电流的变化量D.电压表示数的变化量与电流表示数的变化量之比一定小于电源的内电阻r答案BD2.在纯电阻电路中,当用一个固定的电源(设E、r是定值)向变化的外电阻供电时,关于电源的输出功率P随外电阻R变化的规律如图所示,则下列说法错误的是()A.当R=r时,电源有最大的输出功率B.当R=r时,电源的效率η=50%C.电源的输出功率P随外电阻R的增大而增大D.电源的效率η随外电阻R的增大而增大答案C3.(2018河南开封模拟,16)图甲所示是一种专供国内市场的家用电熨斗的电路图(额定电压为220V)。

专题09恒定电流1.（2024年江西卷考题）7.石墨烯是一种由碳原子组成的单层二维蜂窝状晶格结构新材料，具有丰富的电学性能．现设计一电路测量某二维石墨烯样品的载流子（电子）浓度。

如图（a）所示，在长为a ，宽为b 的石墨烯表面加一垂直向里的匀强磁场，磁感应强度为B ，电极1、3间通以恒定电流I ，电极2、4间将产生电压U 。

当31.0010A I -=⨯时，测得U B -关系图线如图（b）所示，元电荷191.6010C e -=⨯，则此样品每平方米载流子数最接近（）A.191.710⨯B.151.710⨯C.202.310⨯D.162.310⨯2.（2024全国甲卷考题）12.如图，金属导轨平行且水平放置，导轨间距为L ，导轨光滑无摩擦。

定值电阻大小为R ，其余电阻忽略不计，电容大小为C 。

在运动过程中，金属棒始终与导轨保持垂直。

整个装置处于竖直方向且磁感应强度为B 的匀强磁场中。

(1)开关S 闭合时，对金属棒施加以水平向右的恒力，金属棒能达到的最大速度为v 0。

当外力功率为定值电阻功率的两倍时，求金属棒速度v 的大小。

(2)当金属棒速度为v 时，断开开关S，改变水平外力并使金属棒匀速运动。

当外力功率为定值电阻功率的两倍时，求电容器两端的电压以及从开关断开到此刻外力所做的功。

一、单选题1．（2024·广西·高考真题）将横截面相同、材料不同的两段导体1L 、2L 无缝连接成一段导体，总长度为1.00m，接入图甲电路。

闭合开关S，滑片P 从M 端滑到N 端，理想电压表读数U 随滑片P 的滑动距离x 的变化关系如图乙，则导体1L 、2L 的电阻率之比约为（）A．2:3B．2:1C．5:3D．1:32．（2024·江西南昌·三模）在如图所示的电路中，已知A、B 两个电容器的电容之比A B :1:2C C ，每个电阻都相同，则两个电容器带电量之比A B :Q Q 为（）A．1:2B．2:3C．1:1D．2:13．（2024·北京顺义·一模）某同学想通过测绘一只额定电压为2.5V 小灯泡的I -U 图像来研究小灯泡的电阻随电压变化的规律。

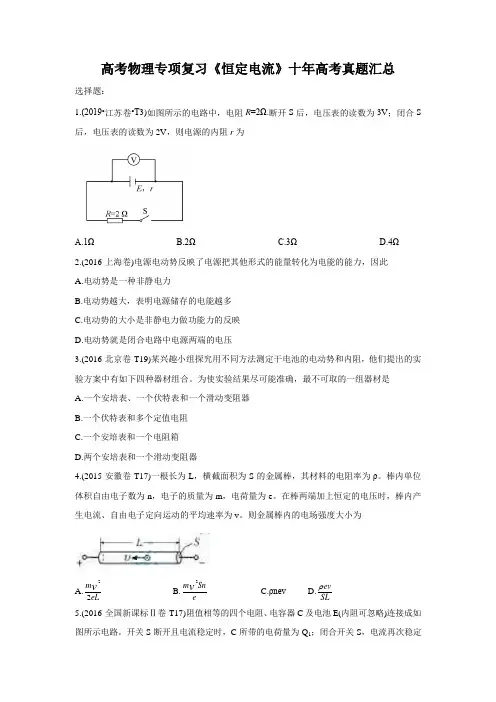

高考物理专项复习《恒定电流》十年高考真题汇总选择题：1.(2019•江苏卷•T3)如图所示的电路中，电阻R=2Ω.断开S后，电压表的读数为3V；闭合S 后，电压表的读数为2V，则电源的内阻r为A.1ΩB.2ΩC.3ΩD.4Ω2.(2016·上海卷)电源电动势反映了电源把其他形式的能量转化为电能的能力，因此A.电动势是一种非静电力B.电动势越大，表明电源储存的电能越多C.电动势的大小是非静电力做功能力的反映D.电动势就是闭合电路中电源两端的电压3.(2016·北京卷·T19)某兴趣小组探究用不同方法测定干电池的电动势和内阻，他们提出的实验方案中有如下四种器材组合。

为使实验结果尽可能准确，最不可取的一组器材是A.一个安培表、一个伏特表和一个滑动变阻器B.一个伏特表和多个定值电阻C.一个安培表和一个电阻箱D.两个安培表和一个滑动变阻器4.(2015·安徽卷·T17)一根长为L，横截面积为S的金属棒，其材料的电阻率为ρ。

棒内单位体积自由电子数为n，电子的质量为m，电荷量为e。

在棒两端加上恒定的电压时，棒内产生电流、自由电子定向运动的平均速率为v。

则金属棒内的电场强度大小为A.22meLv B.2m Snev C.ρnev D.evSL5.(2016·全国新课标Ⅱ卷·T17)阻值相等的四个电阻、电容器C及电池E(内阻可忽略)连接成如图所示电路。

开关S断开且电流稳定时，C所带的电荷量为Q1；闭合开关S，电流再次稳定后，C所带的电荷量为Q2。

Q1与Q2的比值为A.25B.12C.35D.236.(2012·上海卷)当电阻两端加上某一稳定电压时，通过该电阻的电荷量为0.3C，消耗的电能为0.9J。

为在相同时间内使0.6C的电荷量通过该电阻，在其两端需加的电压和消耗的电能分别是( )A.3V，1.8JB.3V，3.6JC.6V，l.8JD.6V，3.6J7.(2011·重庆卷)在测量电珠伏安特性实验中，同学们连接的电路中有四个错误电路，如图所示。

高中物理--恒定电流测试题(含答案)2示数相同,指针偏转角度相同B．图(a)中的A1示数比图(b)中的A1示数小,指针偏转角度相同C．图(b)中的A2示数比图(a)中的A2示数小,指针偏转角度相同D．图(b)中的A1A2示数均比图(a)中的相应电表示数小,指针偏转角度相同6．如图所示,电路中有两个电阻R1和R2它们的阻值分别为2Ω和4Ω,电源的电动势为10 V,内阻为2Ω,则通过电阻R1的电流为()A．2AB．4AC．1.5AD．3A7．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电压为U(t)=Usinωt。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．8．如图所示,电路中有一台电压表V、一台电流表A和一个电阻R,电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．9．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电压为U(t)=Usinωt。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．10．如图所示,电路中有一个电阻为R的电阻器,一台电压表V和一台电流表A。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．11．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一台开关S和一台电压表V。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．12．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．答案：1.A2.C3.A4.B5.A6.C7.B8.C9.A 10.C 11.A 12.C改写：1.一节干电池的电动势为1.5V，意味着当电池中通过1C的电荷量时，化学能能够转化为1.5J的电势能。

专题08恒定电流一、单选题1(2023·海南·统考高考真题)如图所示电路，已知电源电动势为E ，内阻不计，电容器电容为C ，闭合开关K ，待电路稳定后，电容器上电荷量为()A.CEB.12CE C.25CE D.35CE 【答案】C【详解】电路稳定后，由于电源内阻不计，则整个回路可看成3R 、2R 的串联部分与R 、4R 的串联部分并联，若取电源负极为零电势点，则电容器上极板的电势为φ上=E 5R⋅2R =2E 5电容器下极板的电势为φ下=E 5R⋅4R =4E 5则电容两端的电压U 下上=2E5则电容器上的电荷量为Q =CU 上下=25CE故选C 。

2(2022·北京·高考真题)某同学利用压力传感器设计水库水位预警系统。

如图所示，电路中的R 1和R 2，其中一个是定值电阻，另一个是压力传感器(可等效为可变电阻)。

水位越高，对压力传感器的压力越大，压力传感器的电阻值越小。

当a 、b 两端的电压大于U 1时，控制开关自动开启低水位预警；当a 、b 两端的电压小于U 2(U 1、U 2为定值)时，控制开关自动开启高水位预警。

下列说法正确的是()A.U 1<U 2B.R 2为压力传感器C.若定值电阻的阻值越大，开启高水位预警时的水位越低D.若定值电阻的阻值越大，开启低水位预警时的水位越高【答案】C【详解】AB ．题意可知水位越高，对压力传感器的压力越大，压力传感器的电阻值越小。

控制开关自动开启低水位预警，此时水位较低，压力传感器的电阻值较大，由于a 、b 两端此时的电压大于U 1，根据串联电路电压分部特点可知，R 1为压力传感器，故高水位时压力传感器的电阻值越小，R 1压力传感器两端电压变小，U 1>U 2，AB 错误；CD ．根据闭合电路欧姆定律可知，a 、b 两端的电压为U =E R 1+R 2R 1=E1+R 2R 1若定值电阻的阻值越大，当开启低水位预警时a 、b 两端的电压大于U 1时，R 1压力传感器阻值需要越大，则水位越低；当a 、b 两端的电压小于U 2时开启高水位预警时，R 1压压力传感器阻值需要越大，则水位越低。

高考物理《恒定电流》真题练习含答案1.[2024·新课标卷](多选)电动汽车制动时可利用车轮转动将其动能转换成电能储存起来．车轮转动时带动磁极绕固定的线圈旋转，在线圈中产生电流．磁极匀速转动的某瞬间，磁场方向恰与线圈平面垂直，如图所示．将两磁极间的磁场视为匀强磁场，则磁极再转过90°时，线圈中()A．电流最小B．电流最大C．电流方向由P指向QD．电流方向由Q指向P答案：BD解析：磁极顺时针匀速转动相当于线圈逆时针匀速转动，线圈从中性面位置开始转动，磁极转过90°时即线圈逆时针转过90°时，穿过线圈的磁通量为0，磁通量的变化率最大，线圈中电流最大，A错误，B正确；磁极转过90°时相当于题图示中PQ向下切割磁感线，由右手定则可知线圈中电流方向由Q指向P，C错误，D正确．2．[2023·江苏卷]小明通过实验探究电压表内阻对测量结果的影响．所用器材有：干电池(电动势约1.5 V，内阻不计)2节；两量程电压表(量程0～3 V，内阻约3 kΩ；量程0～15 V，内阻约15 kΩ)1个；滑动变阻器(最大阻值50 Ω)1个；定值电阻(阻值50 Ω)21个；开关1个及导线若干．实验电路如图1所示．(1)电压表量程应选用________(选填“3 V”或“15 V”).(2)图2为该实验的实物电路(右侧未拍全).先将滑动变阻器的滑片置于如图所示的位置，然后用导线将电池盒上接线柱A与滑动变阻器的接线柱________(选填“B”“C”或“D”)连接，再闭合开关，开始实验．(3)将滑动变阻器滑片移动到合适位置后保持不变，依次测量电路中O与1，2，…，21之间的电压．某次测量时，电压表指针位置如图3所示，其示数为________ V．根据测量数据作出电压U与被测电阻值R的关系图线，如图4中实线所示．(4)在图1所示的电路中，若电源电动势为E，电压表视为理想电压表，滑动变阻器接入的阻值为R1，定值电阻的总阻值为R2，当被测电阻为R时，其两端的电压U＝________(用E、R1、R2、R表示)，据此作出U­R理论图线如图4中虚线所示．小明发现被测电阻较小或较大时，电压的实测值与理论值相差较小．(5)分析可知，当R较小时，U的实测值与理论值相差较小，是因为电压表的分流小，电压表内阻对测量结果影响较小．小明认为，当R较大时，U的实测值与理论值相差较小，也是因为相同的原因．你是否同意他的观点？请简要说明理由________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________.答案：(1)3 V(2)D(3)1.50(4)ERR1＋R2(5)不同意，理由见解析解析：(1)所用电源为两节干电池，电动势为3 V，则所用电表量程为3 V；(2)闭合开关之前，滑动变阻器阻值应该调到最大，则由图可知，电池盒上的接线柱A 应该与滑动变阻器的接线柱D连接；(3)电压表最小刻度为0.1 V，则读数为1.50 V；(4)由闭合电路欧姆定律可得I＝ER1＋R2当被测电阻阻值为R时电压表读数U＝IR＝ERR1＋R2(5)不同意；当R较大时，则电压表内阻不能忽略，则电路中的电流I＝ER1＋（R2－R）＋RR V R＋R V则电压表读数为U＝ER1＋（R2－R）＋RR VR＋R V·RR VR＋R V＝E（R1＋R2－R）（R＋R V）RR V＋1当R较大时，R＝R2时R最大，此时U＝ER1（R2＋R V）R2R V ＋1＝ER1R V＋R1R2＋1因R V≫R1，则电压表读数接近于U＝ER1 R2＋1＝ER2R1＋R23．[2022·全国甲卷]某同学要测量微安表内阻，可利用的实验器材有：电源E(电动势1.5V，内阻很小)，电流表(量程10 mA，内阻约10 Ω)，微安表(量程100 μA，内阻R g待测，约1 kΩ)，滑动变阻器R(最大阻值10 Ω)，定值电阻R0(阻值10 Ω)，开关S，导线若干．(1)将图中所示的器材符号连线，画出实验电路原理图；(2)某次测量中，微安表的示数为90.0 μA，电流表的示数为9.00 mA，由此计算出微安表内阻R g＝________ Ω.答案：(1)如图所示(2)990解析：流过电阻R 0的电流I 0＝I －I g ＝9 mA －0.09 mA ＝8.91 mA ，由欧姆定律可知，R g＝I 0R 0I g ＝8.91×100.09Ω＝990 Ω. 4．[2024·浙江1月，节选]在“观察电容器的充、放电现象”实验中，把电阻箱R(0～9 999 Ω)、一节干电池、微安表(量程0～300 μA ，零刻度在中间位置)、电容器C(2 200 μF 、16 V )、单刀双掷开关组装成如图1所示的实验电路．(1)把开关S 接1，微安表指针迅速向右偏转后示数逐渐减小到零；然后把开关S 接2，微安表指针偏转情况是________．A ．迅速向右偏转后示数逐渐减小B ．向右偏转示数逐渐增大C ．迅速向左偏转后示数逐渐减小D ．向左偏转示数逐渐增大(2)再把电压表并联在电容器两端，同时观察电容器充电时电流和电压变化情况．把开关S 接1，微安表指针迅速向右偏转后示数逐渐减小到160 μA 时保持不变；电压表示数由零逐渐增大，指针偏转到如图2所示位置时保持不变，则电压表示数为________V ，电压表的阻值为________kΩ(计算结果保留两位有效数字).答案：(1)C (2)0.50 3.1解析：(1)把开关S 接1，电容器充电，电流从右向左流过微安表，微安表指针迅速向右偏转后示数逐渐减小到零；把开关S 接2，电容器放电，电流从左向右流过微安表，则微安表指针迅速向左偏转后示数逐渐减小．(2)由题意可知电压表应选用0～3 V 量程，由图2可知此时分度值为0.1 V ，需要估读到0.01 V ，则读数为0.50 V ．当微安表示数稳定时，电容器中不再有电流通过，此时干电池、电阻箱、微安表和电压表构成回路，根据闭合电路欧姆定律有R ＋R V ＝E I ＝ 1.5160×10－6 Ω＝9.375 kΩ 根据串联电路规律有R R V ＝U R U V ＝1.5－0.50.5＝2 联立可得R V≈3.1 kΩ5．[2021·广东卷]某小组研究热敏电阻阻值随温度的变化规律．根据实验需要已选用了规格和量程合适的器材．(1)先用多用电表预判热敏电阻阻值随温度的变化趋势．选择适当倍率的欧姆挡，将两表笔________，调节欧姆调零旋钮，使指针指向右边“0 Ω”处．测量时观察到热敏电阻温度越高，相同倍率下多用电表指针向右偏转角度越大，由此可判断热敏电阻阻值随温度的升高而________．(2)再按下图连接好电路进行测量．①闭合开关S前，将滑动变阻器R1的滑片滑到________端(填“a”或“b”).将温控室的温度设置为T，电阻箱R0调为某一阻值R01.闭合开关S，调节滑动变阻器R1，使电压表和电流表的指针偏转到某一位置．记录此时电压表和电流表的示数、T和R01.断开开关S.再将电压表与热敏电阻C端间的导线改接到D端，闭合开关S.反复调节R0和R1，使电压表和电流表的示数与上述记录的示数相同．记录此时电阻箱的阻值R02.断开开关S.②实验中记录的阻值R01________R02(填“大于”“小于”或“等于”)，此时热敏电阻阻值R T＝________．(3)改变温控室的温度，测量不同温度时的热敏电阻阻值，可以得到热敏电阻阻值随温度的变化规律．答案：(1)短接减小(2)①b②大于R01－R02解析：(1)使用多用电表的欧姆挡前应先欧姆调零，即将两表笔短接．温度越高，相同倍率下多用电表的指针向右偏转的角度越大，则电阻阻值越小，故热敏电阻的阻值随温度的升高而减小．(2)①闭合开关前，为了保护电路，应该将滑动变阻器的滑片移到b端．②将电压表与热敏电阻C端间的导线改接到D，调节滑动变阻器和电阻箱，使电压表和电流表的示数与改接前一致，则R01＝R02＋R T，所以R01>R02，R T＝R01－R02.。

恒定电流一、选择题1．（全国新课标II 卷，17）阻值相等的四个电阻，电容器C 及电池E （内阻可忽略）连接成如图所示电路．开关S 断开且电流稳定时，C 所带的电荷量为1Q ；闭合开关S ，电流再次稳定后，C 所带的电荷量为2Q ．1Q 与2Q 的比值为A ．25B ．12C ．35D ．23【答案】C【解析】由已知可得：11Q =U C 22Q =U C 则1122Q U =Q U S 断开时等效电路如下()()()()1R R +R R +R +R 1U =E R R +R 2R +R +R +R⋅⨯1E 5= S 闭合时等效电路如下2R R1R +R U =E 3R +R +R⋅=则1122Q U 3=Q U 5= 2.（北京卷，19）某兴趣小组探究用不同方法测定干电池的电动势和内阻，他们提出的实验方案中有如下四种器材组合。

为使实验结果尽可能准确，最不可取的一组器材是A.一个安培表、一个伏特表和一个滑动变阻器B.一个伏特表和多个定值电阻C.一个安排表和一个电阻箱D.两个安培表和一个滑动变阻器【答案】D【解析】A 中根据闭合回路欧姆定律可得E U Ir =+，可测量多组数据列式求解，A 正确；B 中根据欧姆定律可得()U E r R R=+，测量多组数据可求解，B 正确；C 中根据欧姆定律可得()E I R r =+，可测量多组数据列式求解，C 正确；D 中两个安培表和一个滑动变阻器，由于不知道滑动变阻器电阻，故无法测量，D 错误；3. （上海卷，13）电源电动势反映了电源把其它形式的能量转化为电能的能力，因此（A ）电动势是一种非静电力（B ）电动势越大，表明电源储存的电能越多（C ）电动势的大小是非静电力做功能力的反映（D ）电动势就是闭合电路中电源两端的电压【答案】C【解析】电动势是反映电源通过非静电力做功将其它形式的能转化为电势能本领的物理量，电动势越大说明这种转化本领越强，但不能说明储存的电能越多，故选项A 、B 错误而选项C 正确；闭合电路中电源两端电压大小等于外电压大小，故选项D 错误。

1(2013安徽高考)．用图示的电路可以测量电阻的阻值。

图中R x 是待测电阻，R 0是定值，○G 是灵敏度很高的电流表，MN 是一段均匀的电阻丝。

闭合开关，改变滑动头P 的位置，当通过电流表○G 的电流为零时，测得1MP l =，2PN l =，则R x 的阻值为A ．102l R l B ．1012lR l l + C ．201l R l D ．2012lR l l +【答案】C2【2013江苏高考】. (8 分)为探究小灯泡的电功率P 和电压U 的关系,小明测量小灯泡的电压U 和电流I,利用P =UI 得到电功率. 实验所使用的小灯泡规格为“3. 0 V 1. 8 W ”,电源为12 V 的电池,滑动变阻器的最大阻值为10Ω .(1)准备使用的实物电路如题10-1 图所示. 请将滑动变阻器接入电路的正确位置. (用笔画线代替导线)(2)现有10 Ω、20 Ω和50 Ω的定值电阻,电路中的电阻R 1 应选_______Ω的定值电阻. (3)测量结束后,应先断开开关,拆除______两端的导线,再拆除其他导线,最后整理好器材.(4)小明处理数据后将P 、U 2描点在坐标纸上,并作出了一条直线,如题10-2 图所示. 请指出图象中不恰当的地方. 10答案. (1)(见右图) (2)10 (3)电池(4)图线不应画为直线;横坐标的标度不恰当.3【2013江苏高考】. 在输液时,药液有时会从针口流出体外,为了及时发现 ,设计了一种报警装置,电路如图所示. M 是贴在针口处的传感器,接触到药液时其电阻R M 发生变化,导致S 两端电压U 增大, 装置发出警报,此时GMNPR 0 R x(A)R M 变大,且R 越大,U 增大越明显 (B)R M 变大,且R 越小,U 增大越明显 (C)R M 变小,且R 越大,U 增大越明显 (D)R M 变小,且R 越小,U 增大越明显 答案：C4【2013上海高考】．在车门报警电路中，两个按钮开关分别装在汽车的两扇门上，只要有开关处于断开状态，报警灯就发光。

2017-2022年全国各地高考物理真题汇编：恒定电流学校:___________姓名：___________班级：___________考号：___________一、选择题（本大题共16题）1．（2022·浙江·高考真题）某节水喷灌系统如图所示，水以015m/s v =的速度水平喷出，每秒喷出水的质量为2.0kg 。

喷出的水是从井下抽取的，喷口离水面的高度保持H =3.75m 不变。

水泵由电动机带动，电动机正常工作时，输入电压为220V ，输入电流为2.0A 。

不计电动机的摩擦损耗，电动机的输出功率等于水泵所需要的输入功率。

已知水泵的抽水效率（水泵的输出功率与输入功率之比）为75%，忽略水在管道中运动的机械能损失，则（ ）A ．每秒水泵对水做功为75JB ．每秒水泵对水做功为225JC ．水泵输入功率为440WD ．电动机线圈的电阻为10Ω2．（2020·江苏·高考真题）某汽车的电源与启动电机、车灯连接的简化电路如图所示。

当汽车启动时，开关S 闭合，电机工作，车灯突然变暗，此时（ ）A ．车灯的电流变小B ．路端电压变小C ．电路的总电流变小D ．电源的总功率变大3．（2021·江苏·高考真题）有研究发现，某神经细胞传递信号时，离子从细胞膜一侧流到另一侧形成跨膜电流，若将该细胞膜视为8110F -⨯的电容器，在2ms 内细胞膜两侧的电势差从70mV -变为30mV ，则该过程中跨膜电流的平均值为（ ）A ．71.510A -⨯B ．7210A -⨯C ．73.510A -⨯D ．7510A -⨯4．（2020·海南·高考真题）一车载加热器（额定电压为24V ）发热部分的电路如图所示，a 、b 、c 是三个接线端点，设ab 、ac 、bc 间的功率分别为ab P 、ac P 、bc P ，则（ ）A ．ab bc P P >B ．ab ac P P =C ．ac bc P P =D ．ab ac P P <5．（2020·北京·高考真题）图甲表示某金属丝的电阻R 随摄氏温度t 变化的情况。

恒定电流专题20考点01电路定律1.（2024年高考广西卷）将横截面相同、材料不同的两段导体1L、2L无缝连接成一段导体，总长度为1.00m，接入图甲电路。

闭合开关S，滑片P从M端滑到N端，理想电压表读数U随滑片P的滑动距离x的变化关系如图乙，则导体1L 、2L 的电阻率之比约为（）A.2:3B.2:1C.5:3D.1:3【答案】B 【解析】根据电阻定律L R Sρ=根据欧姆定律ΔΔU I R=⋅整理可得S U I Lρ∆=⋅结合题图可知导体1L 、2L 的电阻率之比120.220.25==0.50.211.000.25ρρ--故选B 。

2.（2024年高考甘肃卷）一平行板电容器充放电电路如图所示。

开关S 接1，电源E 给电容器C 充电；开关S 接2，电容器C 对电阻R 放电。

下列说法正确的是（）A.充电过程中，电容器两极板间电势差增加，充电电流增加B.充电过程中，电容器的上极板带正电荷、流过电阻R 的电流由M 点流向N 点C.放电过程中，电容器两极板间电势差减小，放电电流减小D.放电过程中，电容器的上极板带负电荷，流过电阻R的电流由N点流向M点【答案】C【解析】充电过程中，随着电容器带电量的增加，电容器两极板间电势差增加，充电电流在减小，故A错误；根据电路图可知，充电过程中，电容器的上极板带正电荷、流过电阻R的电流由N点流向M点，故B错误；放电过程中，随着电容器带电量的减小，电容器两极板间电势差减小，放电电流在减小，故C正确；根据电路图可知，放电过程中，电容器的上极板带正电荷，流过电阻R的电流由M点流向N点，故D错误。

3．（2024高考北京卷）如图所示为一个加速度计的原理图．滑块可沿光滑杆移动，滑块两侧与两根相同的轻弹簧连接；固定在滑块上的滑动片M下端与滑动变阻器R接触良好，且不计摩擦；两个电源的电动势E 相同，内阻不计．两弹簧处于原长时，M位于R的中点，理想电压表的指针位于表盘中央．当P端电势高于Q端时，指针位于表盘右侧．将加速度计固定在水平运动的被测物体上，则下列说法正确的是（）A．若M位于R的中点右侧，P端电势低于Q端B．电压表的示数随物体加速度的增大而增大，但不成正比C．若电压表指针位于表盘左侧，则物体速度方向向右D．若电压表指针位于表盘左侧，则物体加速度方向向右【参考答案】．D电势、电阻定律【名师解析】由题意可知，M位于R中点位置时与两电源间的电势相等，设R的中点电势为零，则M位于R的中点右侧，P端电势高于Q端电势，A错误；由欧姆定律及电阻定律可知，P端与Q端电势差与指针偏离R中点的距离x成正比，B错误；已知电压表指针位于表盘左侧，只能确定加速度的方向，不能确定速度的方向，C错误；已知电压表指针位于表盘左侧，滑块左侧弹簧压缩、右侧弹簧伸长，滑块所受合力向右，故物体加速度方向向右，D正确．4、（2023学业水平等级考试上海卷）如图所示电路中，有四个完全相同的小灯泡，不考虑电阻随温度的变化，则最亮的灯泡是A.灯泡1B.灯泡2C.灯泡3D.灯泡4【参考答案】A【名师解析】最亮的灯泡是实际电功率最大，通过的电流最大，根据串并联电路规律可知，最亮的灯泡是灯泡1，A正确。
