全国各地高考试题《恒定电流》分类汇总

高中物理题型分类汇总含详细答案-----恒定电流一、单选题1.如图所示，一根长为L，横截面积为S的金属棒，其材料的电阻为R，棒内单位体积自由电子数为n，电子的质量为m，电荷量为e。

在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为（）A. B. C. D.2.如图所示为某同学设计的多用电表的原理示意图。

虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。

关于此多用电表，下列说法中正确的是（）A.当S接1时，处于测量电流的挡位，其中接线柱B接的是黑表笔B.当S接2时，处于测量电压的挡位，其中接线柱B接的是黑表笔C.当S接2时，处于测量电阻的挡位，其中接线柱B接的是红表笔D.当S接3时，处于测量电压的挡位，其中接线柱B接的是红表笔3.如图，是一实验电路图，在滑动触头由a端滑向b端的过程中，下列表述正确的是（）A.路端电压变大B.电流表的示数变小C.电源的输出功率变小D.电路的总电阻变大4.如图所示，E为电源，其内阻不可忽略，R T为热敏电阻，其阻值随温度的升高而减小，L 为指示灯泡，C为平行板电容器，G为灵敏电流计。

闭合开关S，当环境温度明显升高时，下列说法正确的是（）A.G中电流方向由a到bB.R T两端电压变大C.C所带的电荷量保持不变D.L变暗5.把两根同种材料的电阻丝分别连在两个电路中，A电阻丝的长度为L，直径为d，B电阻丝长度为2L，直径为2d。

要使A、B电阻丝消耗的功率相同，加在两电阻丝上的电压之比应为（）A.U A∶U B＝1∶1B.U A∶U B＝∶1C.U A∶U B＝∶2D.U A∶U B＝2∶16.在如图所示的电路中，当开关S闭合后，若将滑动变阻器的滑片P向上调节，下列说法正确的是（）A.灯变亮，电容器的带电荷量增大B.灯变暗，电压表的示数增大C.灯变暗，电压表和电流表的示数都增大D.灯变暗，电流表的示数减小7.用电流表和电压表测量电阻R的阻值。

高中物理题型分类汇总含详细答案----恒定电流一、单选题1.某家用台灯可通过调节开关使它的亮度逐渐增大到最亮，若灯最亮时的电压为220V，工作电流为0.18A，则当电压为110V时，灯丝的电阻为（）A.等于1222ΩB.等于611ΩC.大于1222ΩD.小于1222Ω2.舒城正在创建交通安全文明城市，遵守交通法规从我做起。

根据你对斑马线旁边红、绿信号灯的了解，在图中符合实际的电路图是（）A. B. C. D.3.如图所示电路中，电源的内阻为r，三只灯泡原来都正常发光，当滑动变阻器的滑动触头P向左移动时，下面的判断不正确的是（）A.变亮B.变亮C.变亮D.路端电压变小4.如图所示，电路中每个电阻的阻值与电源内阻均相等，电容器C与其中一个电阻串联在一个支路，若闭合开关k、k1和k2，电容器的电荷量为Q，若只闭合k、k1时电容器的电量为Q1，若只闭合k、k2时电容器的电荷量Q2，则Q1、Q2分别为（）A.2Q，3QB.，C.，D.，5.如图所示的电路中，当变阻器R3的滑片向上移动时（）A.电压表示数变小，电流表示数变大B.电压表示数变大，电流表示数变小C.电压表示数变大，电流表示数变大D.电压表示数变小，电流表示数变小6.健康同学认为，欧姆表测量电阻不够准确，他想换用伏安法进一步测量一段阻值约为5Ω电阻丝的电阻，有下列器材与电路：a．电流表A1(0.6A，内阻约为0.1Ω)b．电流表A2(3A，内阻约为0.1Ω)c．电压表V1(3V，内阻约为6kΩ)d．电压表V2(15V，内阻约为20kΩ)e．滑动变阻器R1(2kΩ，0.5A)f．滑动变阻器R2(10Ω，2A)g．干电池E(3V，内阻约为0.05Ω)h．开关一个，带夹子的导线若干为了尽量减小测量数据的读数误差，他应该（）A.电流表选用a，电路选甲B.电流表选用b，电路选甲C.电流表选用a，电路选乙D.电流表选用b，电路选乙7.电路如图，电源内阻不可忽略，闭合开环后将滑动变阻器的滑动头P向右滑动，关于各表读数变化，下列说法正确的是（）A.电源电压不变，所以电压表读数不变B.电压表读数与电流表A1读数之比变大C.电流表A1读数变大D.电流表A2读数变大二、多选题8.如图所示，图线1、2表示的导体的电阻分别为，，则下列说法正确的是（）A.B.C.将与串联后接于电源上，则电流比I1：I2=1：1D.将R1与R2并联后接于电源上，则电流比I1∶I2=3∶19.如图甲所示为一电源路端电压与电流关系的函数图象,把此电源接在如图乙所示的电路中,其中, .则下列说法中错误的是()A.若C，D间连一电容为C=20μF的电容器,则电容器所带电荷量是B.若C，D间用一导线连接,则电源效率最高C.若在C，D间连一个理想电流表,其读数是0.375AD.若在C，D间连一个理想电压表,其读数是0.75V10.一个T形电路如图所示，电路中的电阻，，。

专题11 恒定电流 （2010-2019）题型一、闭合电路的欧姆定律的综合考查...................................................................................................... 1 题型二、电路的动态变化 ................................................................................................................................. 2 题型三、含有电容器的电路 ............................................................................................................................. 3 题型四、电流的微观表达 ................................................................................................................................. 6 题型五、功率、小灯泡的伏安特性曲线.......................................................................................................... 6 题型五、测量电阻R 阻值的综合问题 ........................................................................................................... 10 题型六、测量电源动势E 和内阻r ................................................................................................................. 21 题型七、多用电表的理解与综合应用 .. (31)题型一、闭合电路的欧姆定律的综合考查1.（2019江苏）如图所示的电路中，电阻R=2Ω．断开S 后，电压表的读数为3V ；闭合S 后，电压表的读数为2V ，则电源的内阻r 为（ ）A. 1ΩB. 2ΩC. 3ΩD. 4Ω【答案】A【解析】开关s 断开时有：3V E =，开s 闭合时有：2ER R r=+，其中2R =Ω，解得：1r =Ω， 故A 正确。

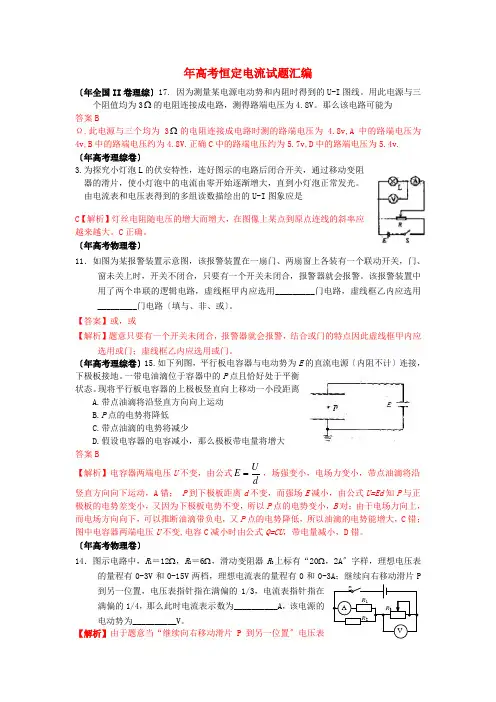

年高考恒定电流试题汇编〔年全国II 卷理综〕17. 因为测量某电源电动势和内阻时得到的U-I 图线。

用此电源与三个阻值均为3Ω的电阻连接成电路，测得路端电压为4.8V 。

那么该电路可能为 答案BΩ.此电源与三个均为3Ω的电阻连接成电路时测的路端电压为 4.8v,A 中的路端电压为4v,B 中的路端电压约为4.8V.正确C 中的路端电压约为5.7v,D 中的路端电压为5.4v. 〔年高考理综卷〕3.为探究小灯泡L 的伏安特性，连好图示的电路后闭合开关，通过移动变阻 器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。

由电流表和电压表得到的多组读数描绘出的U-I 图象应是C 【解析】灯丝电阻随电压的增大而增大，在图像上某点到原点连线的斜率应越来越大。

C 正确。

〔年高考物理卷〕11．如图为某报警装置示意图，该报警装置在一扇门、两扇窗上各装有一个联动开关，门、窗未关上时，开关不闭合，只要有一个开关未闭合，报警器就会报警。

该报警装置中用了两个串联的逻辑电路，虚线框甲内应选用_________门电路，虚线框乙内应选用_________门电路〔填与、非、或〕。

【答案】或，或【解析】题意只要有一个开关未闭合，报警器就会报警，结合或门的特点因此虚线框甲内应选用或门；虚线框乙内应选用或门。

〔年高考理综卷〕15.如下列图，平行板电容器与电动势为E 的直流电源〔内阻不计〕连接，下极板接地。

一带电油滴位于容器中的P 点且恰好处于平衡状态。

现将平行板电容器的上极板竖直向上移动一小段距离A.带点油滴将沿竖直方向向上运动B.P 点的电势将降低C.带点油滴的电势将减少D.假设电容器的电容减小，那么极板带电量将增大答案B【解析】电容器两端电压U 不变，由公式d U E =，场强变小，电场力变小，带点油滴将沿竖直方向向下运动，A 错； P 到下极板距离d 不变，而强场E 减小，由公式U=Ed 知P 与正极板的电势差变小，又因为下极板电势不变，所以P 点的电势变小，B 对；由于电场力向上，而电场方向向下，可以推断油滴带负电，又P 点的电势降低，所以油滴的电势能增大，C 错；图中电容器两端电压U 不变,电容C 减小时由公式Q=CU ，带电量减小，D 错。

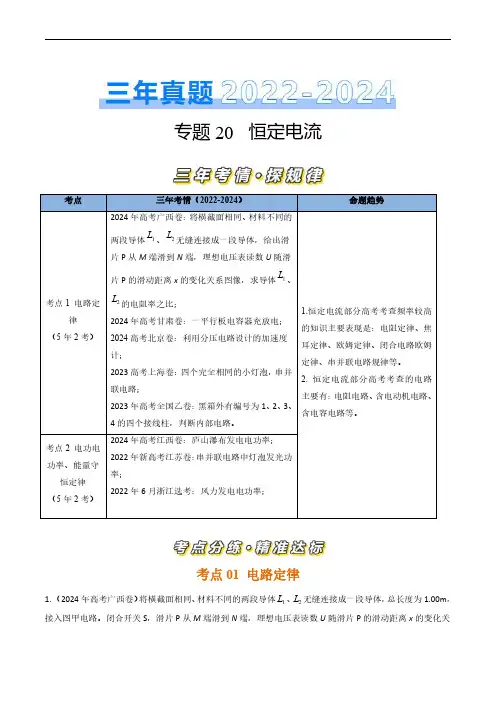

恒定电流专题20考点01电路定律1.（2024年高考广西卷）将横截面相同、材料不同的两段导体1L、2L无缝连接成一段导体，总长度为1.00m，接入图甲电路。

闭合开关S，滑片P从M端滑到N端，理想电压表读数U随滑片P的滑动距离x的变化关系如图乙，则导体1L 、2L 的电阻率之比约为（）A.2:3B.2:1C.5:3D.1:3【答案】B 【解析】根据电阻定律L R Sρ=根据欧姆定律ΔΔU I R=⋅整理可得S U I Lρ∆=⋅结合题图可知导体1L 、2L 的电阻率之比120.220.25==0.50.211.000.25ρρ--故选B 。

2.（2024年高考甘肃卷）一平行板电容器充放电电路如图所示。

开关S 接1，电源E 给电容器C 充电；开关S 接2，电容器C 对电阻R 放电。

下列说法正确的是（）A.充电过程中，电容器两极板间电势差增加，充电电流增加B.充电过程中，电容器的上极板带正电荷、流过电阻R 的电流由M 点流向N 点C.放电过程中，电容器两极板间电势差减小，放电电流减小D.放电过程中，电容器的上极板带负电荷，流过电阻R的电流由N点流向M点【答案】C【解析】充电过程中，随着电容器带电量的增加，电容器两极板间电势差增加，充电电流在减小，故A错误；根据电路图可知，充电过程中，电容器的上极板带正电荷、流过电阻R的电流由N点流向M点，故B错误；放电过程中，随着电容器带电量的减小，电容器两极板间电势差减小，放电电流在减小，故C正确；根据电路图可知，放电过程中，电容器的上极板带正电荷，流过电阻R的电流由M点流向N点，故D错误。

3．（2024高考北京卷）如图所示为一个加速度计的原理图．滑块可沿光滑杆移动，滑块两侧与两根相同的轻弹簧连接；固定在滑块上的滑动片M下端与滑动变阻器R接触良好，且不计摩擦；两个电源的电动势E 相同，内阻不计．两弹簧处于原长时，M位于R的中点，理想电压表的指针位于表盘中央．当P端电势高于Q端时，指针位于表盘右侧．将加速度计固定在水平运动的被测物体上，则下列说法正确的是（）A．若M位于R的中点右侧，P端电势低于Q端B．电压表的示数随物体加速度的增大而增大，但不成正比C．若电压表指针位于表盘左侧，则物体速度方向向右D．若电压表指针位于表盘左侧，则物体加速度方向向右【参考答案】．D电势、电阻定律【名师解析】由题意可知，M位于R中点位置时与两电源间的电势相等，设R的中点电势为零，则M位于R的中点右侧，P端电势高于Q端电势，A错误；由欧姆定律及电阻定律可知，P端与Q端电势差与指针偏离R中点的距离x成正比，B错误；已知电压表指针位于表盘左侧，只能确定加速度的方向，不能确定速度的方向，C错误；已知电压表指针位于表盘左侧，滑块左侧弹簧压缩、右侧弹簧伸长，滑块所受合力向右，故物体加速度方向向右，D正确．4、（2023学业水平等级考试上海卷）如图所示电路中，有四个完全相同的小灯泡，不考虑电阻随温度的变化，则最亮的灯泡是A.灯泡1B.灯泡2C.灯泡3D.灯泡4【参考答案】A【名师解析】最亮的灯泡是实际电功率最大，通过的电流最大，根据串并联电路规律可知，最亮的灯泡是灯泡1，A正确。

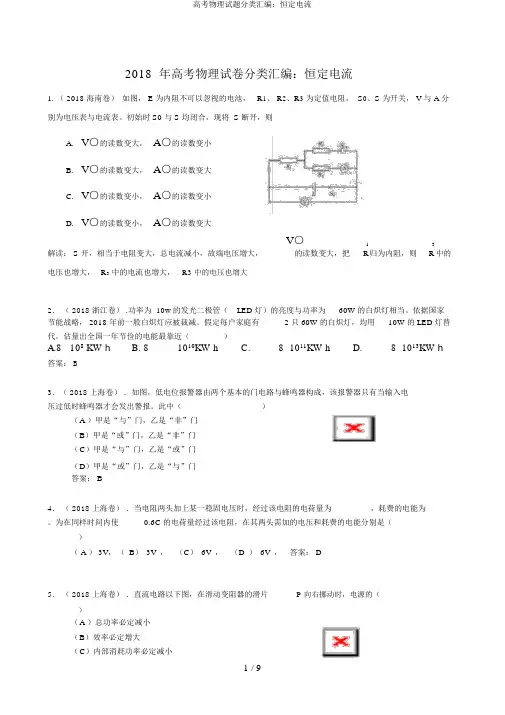

2018 年高考物理试卷分类汇编：恒定电流1.（ 2018 海南卷）如图， E 为内阻不可以忽视的电池， R1、 R2、R3为定值电阻， S0、S 为开关， V 与 A 分别为电压表与电流表。

初始时S0 与 S 均闭合，现将 S 断开，则A.V○的读数变大， A○的读数变小B.V○的读数变大， A○的读数变大C.V○的读数变小， A○的读数变小D.V○的读数变小， A○的读数变大解读： S 开，相当于电阻变大，总电流减小，故端电压增大，V○1归为内阻，则3中的的读数变大，把R R电压也增大，R3中的电流也增大，R3 中的电压也增大2．（2018浙江卷） .功率为 10w 的发光二极管（LED 灯）的亮度与功率为60W 的白炽灯相当。

依据国家节能战略， 2018 年前一般白炽灯应被裁减。

假定每户家庭有 2 只 60W 的白炽灯，均用10W 的 LED 灯替代。

估量出全国一年节俭的电能最靠近（）A.8 ×108 KW·hB. 8×1010KW·hC.8×1011KW·hD.8×1013KW·h 答案： B3．（2018上海卷）．如图，低电位报警器由两个基本的门电路与蜂鸣器构成，该报警器只有当输入电压过低时蜂鸣器才会发出警报。

此中（）（A ）甲是“与”门，乙是“非”门（B）甲是“或”门，乙是“非”门（C）甲是“与”门，乙是“或”门（D）甲是“或”门，乙是“与”门答案： B4．（2018上海卷）．当电阻两头加上某一稳固电压时，经过该电阻的电荷量为，耗费的电能为。

为在同样时间内使0.6C 的电荷量经过该电阻，在其两头需加的电压和耗费的电能分别是（）（ A ） 3V，（B）3V，（C）6V，（D）6V，答案： D5．（2018上海卷）．直流电路以下图，在滑动变阻器的滑片P 向右挪动时，电源的（）（A ）总功率必定减小（B）效率必定增大（C）内部消耗功率必定减小（D）输出功率必定先增大后减小答案： A 、B、C，6．(2018全国理综). 一台电电扇的额定电压为沟通 220V。

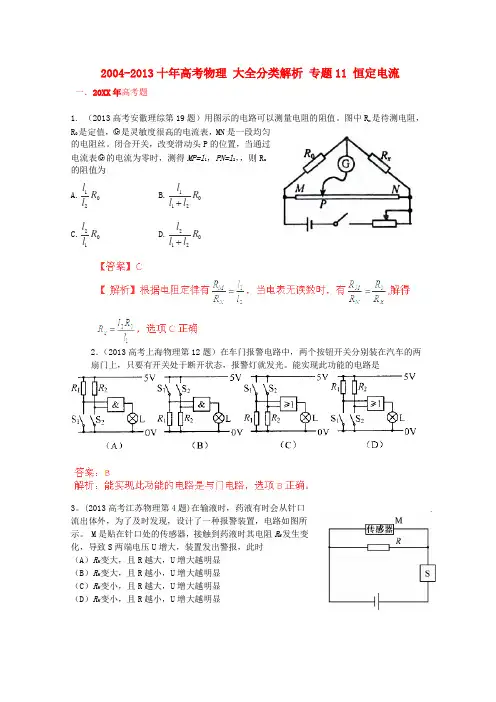

2004-2013十年高考物理大全分类解析专题11 恒定电流一．20XX年高考题1. （2013高考安徽理综第19题）用图示的电路可以测量电阻的阻值。

图中R x是待测电阻，R0是定值，○G是灵敏度很高的电流表，MN是一段均匀的电阻丝。

闭合开关，改变滑动头P的位置，当通过电流表○G的电流为零时，测得MP=l1，PN=l2，，则R x的阻值为A.12lRlB.112lRl l+C.21lRlD.212lRl l+2．（2013高考上海物理第12题）在车门报警电路中，两个按钮开关分别装在汽车的两扇门上，只要有开关处于断开状态，报警灯就发光。

能实现此功能的电路是3。

(2013高考江苏物理第4题)在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示。

M是贴在针口处的传感器，接触到药液时其电阻R M发生变化，导致S两端电压U增大，装置发出警报，此时（A）RM 变大，且R越大，U增大越明显（B）R M变大，且R越小，U增大越明显（C）R M变小，且R越大，U增大越明显（D）R M变小，且R越小，U增大越明显4．（2013高考上海物理第24题）如图，电路中三个电阻R l、R2和R3的阻值分别为R、2R和4R。

当电键S1断开、S2闭合时，电源输出功率为P0；当S1闭合、S2断开时，电源输出功率也为P0。

则电源电动势为＿＿＿＿；当S1、S2都断开时，电源的总功率为＿＿＿＿。

二．20XX年高考题1. （2012·全国理综）一台电风扇的额定电压为交流220V。

在其正常工作过程中，用交流电流表测得某一段时间内的工作电流I随时间t的变化如图所示。

这段时间内电风扇的用电量为A.3.9×10-2度B.5.5×10-2度C.7.8×10-2度D.11.0×10-2度2. （2012·浙江理综）功率为10W的发光二极管（LED灯）的亮度与功率为60W的白炽灯相当。

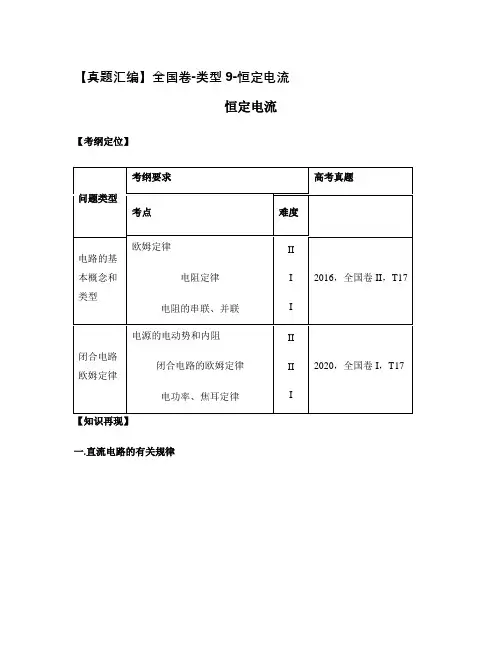

【真题汇编】全国卷-类型9-恒定电流恒定电流【考纲定位】【知识再现】一.直流电路的有关规律二.规律方法1．闭合电路动态变化的原因(1)当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)．(2)若电键的通断使串联的用电器增多，总电阻增大；若电键的通断使并联的支路增多，总电阻减小．(3)热敏电阻或光敏电阻的阻值变化．2．闭合电路动态分析的方法基本思路是“局部→整体→局部”流程图：三.含容电路的分析方法1.稳态含容直流电路电容器处于稳定状态时，相当于断路，此时的电路具有以下两个特点：（1）电容器所在支路无电流，与电容器直接串联的电阻相当于一根无电阻导线；（2）电容器上的电压就是与含有电容器的那条支路并联部分电路的电压。

弄清电路结构是解决稳态含容直流电路问题的关键.2.动态含容直流电路若直流电路结构发生改变，电容器两端的电压往往会产生相应的变化，从而在电路中产生短暂的充放电现象，使电容器的电荷量发生改变，试题通常要求求出这个电容器所带电荷的电荷量的改变量及充、放电电流的方向.对于这类问题，只要抓住初、末两稳定状态，如果变化前后极板所带电荷的电性相同，那么通过所连导线的电荷量等于初末状态电容器所带电荷量之差；如果变化前后极板带电的电性相反，那么通过所连导线的电荷量等于初末状态电容器所带电荷量之和。

四.闭合电路欧姆定律中的功率的最值问题【真题汇编】（2020，全国卷1，T17）1 . 图（a）所示的电路中，K与L间接一智能电源，用以控制电容器C两端的电压U C。

如果U C随时间t的变化如图（b）所示，则下列描述电阻R两端电压U R随时间t变化的图像中，正确的是（）A．B．C．D．【答案】A【解析】【分析】【详解】根据电容器的定义式可知结合图像可知，图像的斜率为，则内的电流与内的电流关系为且两段时间中的电流方向相反，根据欧姆定律可知两端电压大小关系满足由于电流方向不同，所以电压方向不同。

故选A。

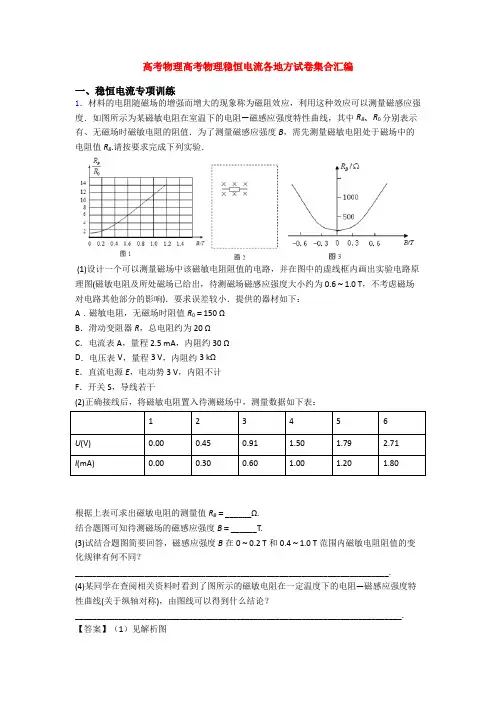

高考物理高考物理稳恒电流各地方试卷集合汇编一、稳恒电流专项训练1．材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．如图所示为某磁敏电阻在室温下的电阻—磁感应强度特性曲线，其中R B、R0分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R B.请按要求完成下列实验．(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，并在图中的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0 T，不考虑磁场对电路其他部分的影响)．要求误差较小．提供的器材如下：A．磁敏电阻，无磁场时阻值R0＝150 ΩB．滑动变阻器R，总电阻约为20 ΩC．电流表A，量程2.5 mA，内阻约30 ΩD．电压表V，量程3 V，内阻约3 kΩE．直流电源E，电动势3 V，内阻不计F．开关S，导线若干(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：123456U(V)0.000.450.91 1.50 1.79 2.71I(mA)0.000.300.60 1.00 1.20 1.80根据上表可求出磁敏电阻的测量值R B＝______Ω.结合题图可知待测磁场的磁感应强度B＝______T.(3)试结合题图简要回答，磁感应强度B在0～0.2 T和0.4～1.0 T范围内磁敏电阻阻值的变化规律有何不同？________________________________________________________________________.(4)某同学在查阅相关资料时看到了图所示的磁敏电阻在一定温度下的电阻—磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？___________________________________________________________________________.【答案】（1）见解析图（2）1500；0.90（3）在0～0.2T 范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在2． 4～1.0T 范围内，磁敏电阻的阻值随磁感应强度线性变化（或均匀变化） （4）磁场反向，磁敏电阻的阻值不变． 【解析】（1）当B ＝0.6T 时，磁敏电阻阻值约为6×150Ω＝900Ω，当B ＝1.0T 时，磁敏电阻阻值约为11×150Ω＝1650Ω．由于滑动变阻器全电阻20Ω比磁敏电阻的阻值小得多，故滑动变阻器选择分压式接法；由于xVA xR R R R >，所以电流表应内接．电路图如图所示．（2）方法一：根据表中数据可以求得磁敏电阻的阻值分别为：130.4515000.3010R -=Ω=Ω⨯，230.911516.70.6010R -=Ω=Ω⨯，331.5015001.0010R -=Ω=Ω⨯，431.791491.71.2010R -=Ω=Ω⨯，532.7115051.8010R -=Ω=Ω⨯， 故电阻的测量值为1234515035R R R R R R ++++=Ω=Ω（1500－1503Ω都算正确．） 由于0150010150R R ==，从图1中可以读出B ＝0.9T 方法二：作出表中的数据作出U －I 图象，图象的斜率即为电阻（略）．（3）在0～0.2T 范围，图线为曲线，故磁敏电阻的阻值随磁感应强度非线性变化（或非均匀变化）；在0.4～1.0T 范围内，图线为直线，故磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）；（4）从图3中可以看出，当加磁感应强度大小相等、方向相反的磁场时，磁敏电阻的阻值相等，故磁敏电阻的阻值与磁场方向无关．本题以最新的科技成果为背景，考查了电学实验的设计能力和实验数据的处理能力．从新材料、新情景中舍弃无关因素，会看到这是一个考查伏安法测电阻的电路设计问题，及如何根据测得的U 、I 值求电阻．第（3）、（4）问则考查考生思维的灵敏度和创新能力．总之本题是一道以能力立意为主，充分体现新课程标准的三维目标，考查学生的创新能力、获取新知识的能力、建模能力的一道好题．3．对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻地理解其物理本质．（1）一段横截面积为S 、长为l 的直导线，单位体积内有n 个自由电子，电子电荷量为e ．该导线通有电流时，假设自由电子定向移动的速率均为v ． （a ）求导线中的电流I ；（b ）将该导线放在匀强磁场中，电流方向垂直于磁感应强度B ，导线所受安培力大小为F安，导线内自由电子所受洛伦兹力大小的总和为F ，推导F 安=F ．（2）正方体密闭容器中有大量运动粒子，每个粒子质量为m ，单位体积内粒子数量n 为恒量．为简化问题，我们假定：粒子大小可以忽略；其速率均为v ，且与器壁各面碰撞的机会均等；与器壁碰撞前后瞬间，粒子速度方向都与器壁垂直，且速率不变．利用所学力学知识，导出器壁单位面积所受粒子压力F 与m 、n 和v 的关系．（注意：解题过程中需要用到、但题目没有给出的物理量，要在解题时做必要的说明） 【答案】（1）I nvSe =证明见答案 （2）213F P nm S υ== 【解析】 （1）（a ）电流QI t=，又因为[()]Q ne v St =，代入则I nvSe = （b ）F 安=BIL ，I nvSe =，代入则：F 安=BnvSeL ；因为总的自由电子个数N=nSL ，每个自由电子受到洛伦兹力大小f=Bve ，所以F=Nf =BnvSeL=F 安，即F 安=F ．（2）气体压强公式的推导：设分子质量为m ，平均速率为v ，单位体积的分子数为n ；建立图示柱体模型，设柱体底面积为S ，长为l ，则l t υ= 柱体体积V Sl = 柱体内分子总数N nV =总因分子向各个方向运动的几率相等，所以在t 时间内与柱体底面碰撞的分子总数为’16N N 总总＝设碰前速度方向垂直柱体底面且碰撞是弹性的，则分子碰撞器壁前后，总动量的变化量为2p m N υ∆=，总依据动量定理有Ft p =∆ 又压力Ft p =∆由以上各式得单位面积上的压力2013F F nm S υ== 【点评】本题的第1题中两问都曾出现在课本中，例如分别出现在人教版选修3-1.P42，选修3-1P .42，这两个在上新课时如果老师注意到，并带着学生思考推导，那么这题得分是很容易的．第2问需要利用动量守恒知识，并结合热力学统计知识，通过建立模型，然后进行推导，这对学生能力要求较高，为了处理相应问题，通过建模来处理问题．在整个推导过程并不复杂，但对分析容易对结果造成影响的错误是误认为所有分析都朝同一方向运动，而不是热力学统计结果分子向各个运动方向运动概率大致相等，即要取总分子个数的16． 【考点定位】电流微观表达式、洛伦兹力推导以及压强的微观推导．4．（1）用螺旋测微器测量金属导线的直径，其示数如图所示，该金属导线的直径为 mm ．（2）用下列器材装成描绘电阻0R 伏安特性曲线的电路，请将实物图连线成为实验电路． 微安表μA （量程200μA ，内阻约200Ω）； 电压表V （量程3V ，内阻约10Ω）； 电阻0R （阻值约20 kΩ）；滑动变阻器R （最大阻值50Ω，额定电流1 A ）； 电池组E （电动势3V ，内阻不计）；开关S 及导线若干．【答案】（1）1.880（1.878～1.882均正确） （2）【解析】（1）首先读出固定刻度1.5 mm再读出可动刻度38. 0×0. 01 mm="0.380" mm 金属丝直径为（1.5＋0.380) mm="1.880" mm ．（注意半刻度线是否漏出；可动刻度需要估读）（2）描绘一个电阻的伏安特性曲线一般要求电压要从0开始调节，因此要采用分压电路．由于0VA 0100,0.5R R R R ==，因此μA 表要采用内接法，其电路原理图为 连线时按照上图中所标序号顺序连接即可．5．如图1所示，用电动势为E 、内阻为r 的电源，向滑动变阻器R 供电．改变变阻器R 的阻值，路端电压U 与电流I 均随之变化．（1）以U 为纵坐标，I 为横坐标，在图2中画出变阻器阻值R 变化过程中U -I 图像的示意图，并说明U-I 图像与两坐标轴交点的物理意义．（2）a ．请在图2画好的U -I 关系图线上任取一点，画出带网格的图形，以其面积表示此时电源的输出功率；b ．请推导该电源对外电路能够输出的最大电功率及条件．（3）请写出电源电动势定义式，并结合能量守恒定律证明：电源电动势在数值上等于内、外电路电势降落之和．【答案】（1）U –I 图象如图所示：图象与纵轴交点的坐标值为电源电动势，与横轴交点的坐标值为短路电流（2）a如图所示：b.2 4 E r（3）见解析【解析】（1）U–I图像如图所示，其中图像与纵轴交点的坐标值为电源电动势，与横轴交点的坐标值为短路电流（2）a．如图所示b．电源输出的电功率：2222 ()2E EP I R RrRrR rR===+++当外电路电阻R=r时，电源输出的电功率最大，为2max=4EPr（3）电动势定义式：WEq=非静电力根据能量守恒定律，在图1所示电路中，非静电力做功W产生的电能等于在外电路和内电路产生的电热，即22W I rt I Rt Irq IRq=+=+E Ir IR U U=+=+外内本题答案是：（1）U–I图像如图所示，其中图像与纵轴交点的坐标值为电源电动势，与横轴交点的坐标值为短路电流（2）a．如图所示当外电路电阻R=r时，电源输出的电功率最大，为2max=4EPr（3）E U U =+外内点睛：运用数学知识结合电路求出回路中最大输出功率的表达式，并求出当R =r 时，输出功率最大．6．利用如图所示的电路可以测量电源的电动势和内电阻。

关， .为探究小灯泡 L1（09 年天津卷 3）通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正 常发光。

由电流表和电压表得到的多组读数描绘出的C答案： 正确。

解析：灯丝电阻随电压的增大而增大，在图像上某点到原点连线的斜率应越来越 大。

C 、内阻不计的电源与三个灯泡和三个电阻相．如图所示，电动势为 E （09 年广东物理 10）2 S ，则下列表述正确的是接。

只合上开关 S ，三个灯泡都能正常工作。

如果再合上21．L 上消耗的功率增大 B A ．电源输出功率减小 1 上的电流增大 D ．通 过 R ．通过 CR 上的电流增大 31C：答案 IS 之前，三灯泡都能正常工作，合上之后，电路中的总电阻 R 减小，则解析：在合上 S 22 总，可见电源的输出功由于不及内阻，电源的输出功率 P=EI 增大，即流过 R 的电流增大， 1出总 减 小， IIR 两端的电压增大，则并联部分的电压减小，减小， I 减小，错误；率增大， A 1124 可见 C 正确。

为了保障行驶安全， 一种新型双门电动公交车安装了如下控制装置： 年上海卷 5）．093（； 0”“， 1 车门关紧时为汽车就不能启动。

只要有一扇门没有关紧，如果规定： “”未关紧时为” 时，汽车不能启动。

能 0”时，汽车可以正常启动行驶，当输出信号为“1 当输出信号为“ 正确表示该控制装置工作原理的逻辑门是D ．与非门 C ．非门 ．与门 AB ．或门 A 答案 ：恒定电流 一、选择题的伏安特性，连好图示的电路后闭合开 U-I 图象应是在如图所示的闪光灯电路中，电源的电 )．年江苏物理 54( 09CE 。

当闪光灯两端电压达到击穿 电，电容器的电容为动势为 U 时，闪光灯才有电流通过并发光，正常工作时，闪光灯周压 期性 短暂闪光，则可以判定 UE A ．电源的电动势 一定小于击穿电压 CE B ．电容器所带的最大电荷 量一定为 ．闪光灯闪光时，电容器所带的电荷量一定增大 C R D ．在一个闪光周期内，通过电 阻的电荷量与通过闪光灯的电荷量一定相等 D：答案 电容器两端的电压与闪光灯两端的电压相理解此电路的工作过程是解决本题的关键。

历年（2020-2024）全国高考物理真题与模拟题分类（恒定电流）汇编一、多选题1．（2023ꞏ全国ꞏ统考高考真题）黑箱外有编号为1、2、3、4的四个接线柱，接线柱1和2、2和3、3和4之间各接有一个电阻，在接线柱间还接有另外一个电阻R 和一个直流电源。

测得接线柱之间的电压U 12= 3.0V ，U 23= 2.5V ，U 34= －1.5V 。

符合上述测量结果的可能接法是（ ）A ．电源接在1、4之间，R 接在1、3之间B ．电源接在1、4之间，R 接在2、4之间C ．电源接在1、3之间，R 接在1、4之间D ．电源接在1、3之间，R 接在2、4之间2．（2022ꞏ福建ꞏ高考真题）我国霍尔推进器技术世界领先，其简化的工作原理如图所示。

放电通道两端电极间存在一加速电场，该区域内有一与电场近似垂直的约束磁场（未画出）用于提高工作物质被电离的比例。

工作时，工作物质氙气进入放电通道后被电离为氙离子，再经电场加速喷出，形成推力。

某次测试中，氙气被电离的比例为95%，氙离子喷射速度为41.610m /s ⨯，推进器产生的推力为80mN 。

已知氙离子的比荷为57.310C /kg ⨯；计算时，取氙离子的初速度为零，忽略磁场对离子的作用力及粒子之间的相互作用，则（ ）A ．氙离子的加速电压约为175VB ．氙离子的加速电压约为700VC ．氙离子向外喷射形成的电流约为37AD ．每秒进入放电通道的氙气质量约为65.310kg -⨯3．（2020ꞏ江苏ꞏ统考高考真题）某汽车的电源与启动电机、车灯连接的简化电路如图所示。

当汽车启动时，开关S 闭合，电机工作，车灯突然变暗，此时（ ）A．车灯的电流变小B．路端电压变小C．电路的总电流变小D．电源的总功率变大4．（2020ꞏ浙江ꞏ统考高考真题）如图所示，系留无人机是利用地面直流电源通过电缆供电的无人机，旋翼由电动机带动。

现有质量为20kg、额定功率为5kW的系留无人机从地面起飞沿竖直方向上升，经过200s到达100m高处后悬停并进行工作。

1(2013安徽高考)．用图示的电路可以测量电阻的阻值。

图中R x 是待测电阻，R 0是定值，○G 是灵敏度很高的电流表，MN 是一段均匀的电阻丝。

闭合开关，改变滑动头P 的位置，当通过电流表○G 的电流为零时，测得1MP l =，2PN l =，则R x 的阻值为A ．102l R l B ．1012lR l l + C ．201l R l D ．2012lR l l +【答案】C2【2013江苏高考】. (8 分)为探究小灯泡的电功率P 和电压U 的关系,小明测量小灯泡的电压U 和电流I,利用P =UI 得到电功率. 实验所使用的小灯泡规格为“3. 0 V 1. 8 W ”,电源为12 V 的电池,滑动变阻器的最大阻值为10Ω .(1)准备使用的实物电路如题10-1 图所示. 请将滑动变阻器接入电路的正确位置. (用笔画线代替导线)(2)现有10 Ω、20 Ω和50 Ω的定值电阻,电路中的电阻R 1 应选_______Ω的定值电阻. (3)测量结束后,应先断开开关,拆除______两端的导线,再拆除其他导线,最后整理好器材.(4)小明处理数据后将P 、U 2描点在坐标纸上,并作出了一条直线,如题10-2 图所示. 请指出图象中不恰当的地方. 10答案. (1)(见右图) (2)10 (3)电池(4)图线不应画为直线;横坐标的标度不恰当.3【2013江苏高考】. 在输液时,药液有时会从针口流出体外,为了及时发现 ,设计了一种报警装置,电路如图所示. M 是贴在针口处的传感器,接触到药液时其电阻R M 发生变化,导致S 两端电压U 增大, 装置发出警报,此时GMNPR 0 R x(A)R M 变大,且R 越大,U 增大越明显 (B)R M 变大,且R 越小,U 增大越明显 (C)R M 变小,且R 越大,U 增大越明显 (D)R M 变小,且R 越小,U 增大越明显 答案：C4【2013上海高考】．在车门报警电路中，两个按钮开关分别装在汽车的两扇门上，只要有开关处于断开状态，报警灯就发光。

（三年经典）2011-2013全国各地高考物理真题分类汇编（详解）恒定电流（包括传感器、逻辑电路）1．（2011年高考·海南理综卷）自然界的电、热和磁等现象都是相互联系的，很多物理学家为寻找它们之间的联系做出了贡献。

下列说法正确的是（ ）A ．奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系B ．欧姆发现了欧姆定律，说明了热现象和电现象之间存在联系C ．法拉第发现了电磁感应现象，揭示了磁现象和电现象之间的联系D ．焦耳发现了电流的热效应，定量经出了电能和热能之间的转换关系 1.ABC 解析：考察物理学的发展史，选ACD.2．（2011年高考·北京理综卷）物理关系式不仅反映了物理量之间的关系，也确定了单位间的关系。

如关系式U=IR 既反映了电压、电流和电阻之间的关系，也确定了V （伏）与A （安）和Ω（欧）的乘积等效。

现有物理量单位：m （米）、s （秒）、N （牛）、J （焦）、W （瓦）、C （库）、F （法）、A （安）、Ω（欧）和T （特），由他们组合成的单位都与电压单位V （伏）等效的是A ．J/C 和N/CB ．C/F 和T ❿m 2/sC ．W/A 和C ❿T·m/sD ．2121Ω⋅W 和T·A·m 2.B 解析：由物理关系式W ＝qU ，可得电压的单位V （伏）等效的是J/C ；由物理关系式U ＝Q /C ，可得电压的单位V （伏）等效的是C /F ；由物理关系式E ＝n △φ△t ，φ＝BS ，可得电压的单位V （伏）等效的是T ּm 2/s ；由物理关系式P ＝U 2/R ，可得电压的单位V （伏）等效的是1122W ⋅Ω；由物理关系式P ＝UI ，可得电压的单位V （伏）等效的是W/A ；B 选项正确，A 、C 、D 错误。

3．（2011年高考·全国大纲版理综卷）通常一次闪电过程历时约0.2~0.3s ，它由若干个相继发生的闪击构成。

专题09恒定电流1.（2024年江西卷考题）7.石墨烯是一种由碳原子组成的单层二维蜂窝状晶格结构新材料，具有丰富的电学性能．现设计一电路测量某二维石墨烯样品的载流子（电子）浓度。

如图（a）所示，在长为a ，宽为b 的石墨烯表面加一垂直向里的匀强磁场，磁感应强度为B ，电极1、3间通以恒定电流I ，电极2、4间将产生电压U 。

当31.0010A I -=⨯时，测得U B -关系图线如图（b）所示，元电荷191.6010C e -=⨯，则此样品每平方米载流子数最接近（）A.191.710⨯B.151.710⨯C.202.310⨯D.162.310⨯2.（2024全国甲卷考题）12.如图，金属导轨平行且水平放置，导轨间距为L ，导轨光滑无摩擦。

定值电阻大小为R ，其余电阻忽略不计，电容大小为C 。

在运动过程中，金属棒始终与导轨保持垂直。

整个装置处于竖直方向且磁感应强度为B 的匀强磁场中。

(1)开关S 闭合时，对金属棒施加以水平向右的恒力，金属棒能达到的最大速度为v 0。

当外力功率为定值电阻功率的两倍时，求金属棒速度v 的大小。

(2)当金属棒速度为v 时，断开开关S，改变水平外力并使金属棒匀速运动。

当外力功率为定值电阻功率的两倍时，求电容器两端的电压以及从开关断开到此刻外力所做的功。

一、单选题1．（2024·广西·高考真题）将横截面相同、材料不同的两段导体1L 、2L 无缝连接成一段导体，总长度为1.00m，接入图甲电路。

闭合开关S，滑片P 从M 端滑到N 端，理想电压表读数U 随滑片P 的滑动距离x 的变化关系如图乙，则导体1L 、2L 的电阻率之比约为（）A．2:3B．2:1C．5:3D．1:32．（2024·江西南昌·三模）在如图所示的电路中，已知A、B 两个电容器的电容之比A B :1:2C C ，每个电阻都相同，则两个电容器带电量之比A B :Q Q 为（）A．1:2B．2:3C．1:1D．2:13．（2024·北京顺义·一模）某同学想通过测绘一只额定电压为2.5V 小灯泡的I -U 图像来研究小灯泡的电阻随电压变化的规律。

高中物理题型分类汇总含详细答案--恒定电流一、单选题1.两根材料相同的均匀导线x和y串联在电路中，两导线沿长度方向的电势变化情况分别如图中的ab段和bc段图线所示，则导线x和y的横截面积之比为（）A.2∶1B.1∶2C.6∶1D.1∶62.如图所示，图线1表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是（）A.R1∶R2＝1∶3B.R1∶R2＝2∶3C.将R1与R2串联后接于电源上，则电流之比I1∶I2＝1∶3D.将R1与R2并联后接于电源上，则电流之比I1∶I2＝1∶33.如图所示，图线1、2分别表示导体A，B的伏安特性曲线，它们的电阻分别为R1、R2，则下列说法正确的是（）A.R1:R2=1:3B.R1:R2=3:1C.将R1与R2串联后接于电源上，则电压比U1:U2=1:2D.将R1与R2并联后接于电源上，则电流比I1:I2=1:34.如图所示电路，电压U保持不变，当电键S断开时，理想电流表A的示数为0.6A，当电键S闭合时，理想电流表的示数为0.9A，则两电阻阻值之比R1∶R2（）A.1∶2B.2∶1C.2∶3D.3∶25.如图所示是A、B两电阻的U－I图象，则两电阻之比及连接相同电压情况下的电流之比分别是()A.R A∶R B＝2∶1，I A∶I B＝2∶1B.R A∶R B＝2∶1，I A∶I B＝1∶2C.R A∶R B＝1∶2，I A∶I B＝2∶1D.R A∶R B＝1∶2，I A∶I B＝1∶26.如图所示电路中，伏特表V1和V2的内阻都远远大于R1、R2、R3和R4的电阻。

R1和R3电阻未知，R2=R4=20Ω，伏特表V1和V2的读数分别为15V和10V，则a、b两点间的电压为（）A.23VB.24VC.25VD.26V7.两个定值电阻R1、R2串联后接在输出电压U=12V的直流电源上，且电源电压保持不变。

把一个内阻不是远大于R1、R2的电压表接在R1的两端（如图所示），电压表的示数为8V，如果把此电压表改接在R2两端，则电压表的示数将（）A.小于4VB.等于4VC.大于4V、小于8VD.等于或大于8V二、多选题8.如图所示电路，在平行金属板M、N内部左侧中央P有一质量为m的带电粒子（重力不计）以水平速度v0射入电场并打在N板的O点，改变R1或R2的阻值，粒子仍以v0射入电场，则下列说法正确的是（）A.该粒子带正电B.减小R1，粒子将打在O点左侧C.增大R1，粒子在板间运动时间不变D.减小R2，粒子还能打在O点9.图甲是用来观察灯泡亮度变化的实验电路，图乙是滑动变阻器的构造示意图，则下列说法中错误的是（）A.a接M、c 接N，P向b 移动灯变亮B.b接M、d 接N，P向b 移动灯变暗C.c接M、d 接N，P向b 移动灯一直最亮D.a接M、b 接N，P向b移动灯一直最暗10.如图所示，虚线框内为多用电表欧姆挡的内部电路，a、b为电表面板上的表笔插孔。

最新高中物理《恒定电流》高考真题汇编(纯word可编辑版)一、《部分电路欧姆定律》高考真题汇编二、《闭合电路欧姆定律》高考真题汇编三、《动态直流电路的分析》高考真题汇编四、《简单逻辑电路》高考真题汇编第1节《部分电路欧姆定律电阻定律》(纯word可编辑版)1.【2019年4月浙江物理选考】电动机与小电珠串联接人电路，电动机正常工作时，小电珠的电阻为R1，两端电压为U1，流过的电流为I1；电动机的内电阻为R2，两端电压为U2，流过的电流为12。

则( )A. B. C. D.【答案】D【解析】由题意可知I1=I2，选项A错误；因U2>I2R2，U1=I1R1，则，选项BC错误，D正确；故选D.2.【2018年浙江卷（4月选考）5】杭州市正将主干道上的部分高压钠灯换成LED 灯，已知高压钠灯功率为400W，LED灯功率为180W，若更换4000盏，则一个月可节约的电能约为（）A．9×102 kW⋅h B．3×105kW⋅h C．6×105 kW⋅h D．1×1012 kW⋅h 【答案】B【解析】一个月30天，每天亮灯按10h计，共30×10h=300h，LED灯比高压钠灯每盏功率小220W，使用4000盏可节电4000×0.22kW×300h=2.64×105kWh ，即可节电2.64×105kwh，最接近为B。

3. 【2012年理综浙江卷17】功率为10W的发光二极管（LED灯）的亮度与功率为60W的白炽灯相当。

根据国家节能战略，2016年前普通白炽灯应被淘汰。

假设每户家庭有2只60W的白炽灯，均用10W的LED灯替代，估算出全国一年节省的电能最接近（）A. 8×108kW∙hB. 8×l010 kW∙hC. 8×l011 kW∙hD. 8×l013 kW∙h 【答案】B【解析】 估算取值：每户节约功率为100W ，每天用灯6小时，每年365天，全国估计为4亿户， W Pt = ，得结果与B 最接近。
