【六年高考】全国各地高考物理试题分类汇编：恒定电流(26页)

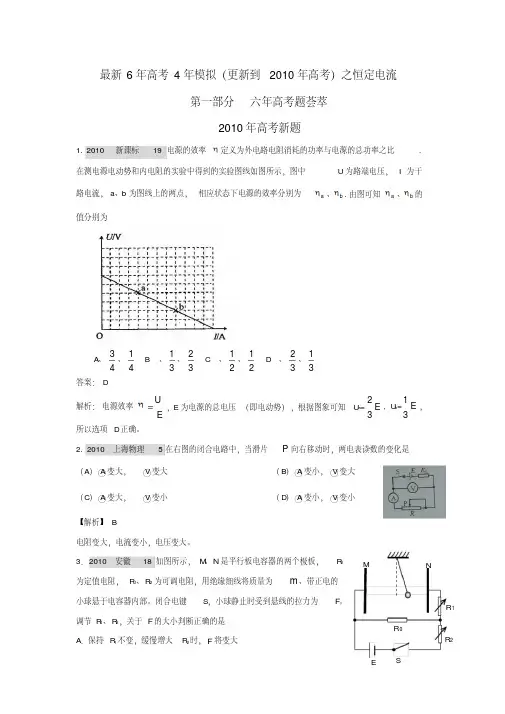

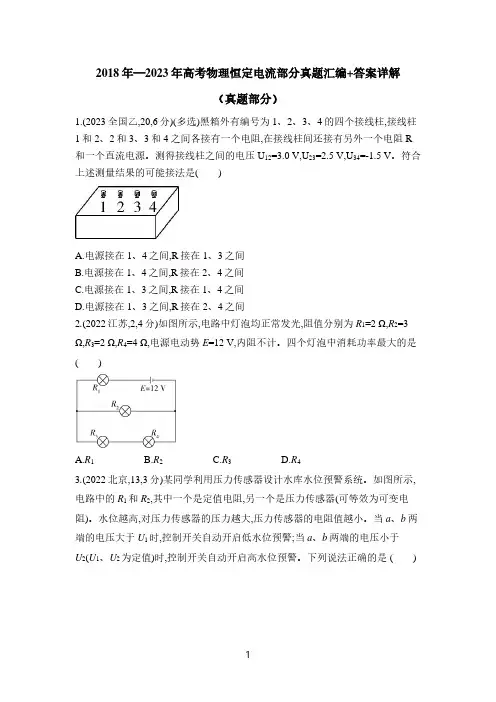

2018年—2023年高考物理恒定电流部分真题汇编+答案详解（真题部分）1.(2023全国乙,20,6分)(多选)黑箱外有编号为1、2、3、4的四个接线柱,接线柱1和2、2和3、3和4之间各接有一个电阻,在接线柱间还接有另外一个电阻R 和一个直流电源。

测得接线柱之间的电压U12=3.0 V,U23=2.5 V,U34=-1.5 V。

符合上述测量结果的可能接法是()A.电源接在1、4之间,R接在1、3之间B.电源接在1、4之间,R接在2、4之间C.电源接在1、3之间,R接在1、4之间D.电源接在1、3之间,R接在2、4之间2.(2022江苏,2,4分)如图所示,电路中灯泡均正常发光,阻值分别为R1=2 Ω,R2=3 Ω,R3=2 Ω,R4=4 Ω,电源电动势E=12 V,内阻不计。

四个灯泡中消耗功率最大的是()A.R1B.R2C.R3D.R43.(2022北京,13,3分)某同学利用压力传感器设计水库水位预警系统。

如图所示,电路中的R1和R2,其中一个是定值电阻,另一个是压力传感器(可等效为可变电阻)。

水位越高,对压力传感器的压力越大,压力传感器的电阻值越小。

当a、b两端的电压大于U1时,控制开关自动开启低水位预警;当a、b两端的电压小于U2(U1、U2为定值)时,控制开关自动开启高水位预警。

下列说法正确的是 ()A.U1<U2B.R2为压力传感器C.若定值电阻的阻值越大,开启高水位预警时的水位越低D.若定值电阻的阻值越大,开启低水位预警时的水位越高4.(2019浙江4月选考,8,3分)电动机与小电珠串联接入电路,电动机正常工作时,小电珠的电阻为R1,两端电压为U1,流过的电流为I1;电动机的内电阻为R2,两端电压为U2,流过的电流为I2。

则()A.I1<I2B.U1U2>R1R2C.U1U2=R1R2D.U1U2<R1R25.(2019江苏单科,3,3分)如图所示的电路中,电阻R=2 Ω。

2006年全国各地高考真题 《恒定电流》第一部分：选择题1、［2006年四川卷20］如图所示，位于同一水平面内的、两根平行的光滑金属导轨，处在匀强磁场中，磁场方向垂直于导轨所在平面，导轨的一端与一电阻相连；具有一定质量的金属杆ab 放在导轨上并与导轨垂直。

现用一平行于导轨的恒力F 拉杆ab ，使它由静止开始向右运动。

杆和导轨的电阻、感应电流产生的磁场均可不计。

用E 表示回路中的 感应电动势，i 表示回路中的感应电流，在i 随时间增大的过程中， 电阻消耗的功率等于A . F 的功率B.安培力的功率的绝对值 C . F 与安培力的合力的功率D. iE2、［2006年天津卷19］如图所示的电路中，电池的电动势为 E ,内阻为r ，电路中的电阻R i 、R 2A .电压表的示数变大B .电池内部消耗的功率变大C .电阻R 2两端的电压变大D .电池的效率变大3、［2006年上海卷11］在如图所示电路中，闭合电键 S,当滑动变阻器 的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I 、U 、l b 和U 表示，电表示数变化量的大小分别用 △I 、△ U 、△ 12和厶13表示.下列比值正确的是 （A ） U/I 不变，△ 1/ △ I 不变. （B ） 12/I 变大，△ 12/ △ I 变大.（0 12/I 变大，△ 12/ △ I 不变 （D ） 13/I 变大，△ 13/△ I 不变.4、［2006年江苏理综25］关于多用电表的使用，下列说法中正确的是A .用电流挡测电流或用电压挡测电压前，必须检查机械零点和R 3的阻值都相同。

在电键S 处处于闭合状态下，若将电键 Si 由位置1切换到位置2，则S J◎R1 01(V------ 1 fd> --a• F bB .用电阻挡测电阻前，不需要检查机械零点C.用电阻挡测电阻时，若从一个倍率变换到另一个倍率，不需要重新检查欧姆零点D .用电阻挡测电阻时，被测电阻的阻值越大，指针向右转过的角度就越大1、［2006全国卷122 （2）］现要测量某一电压表CV 的内阻。

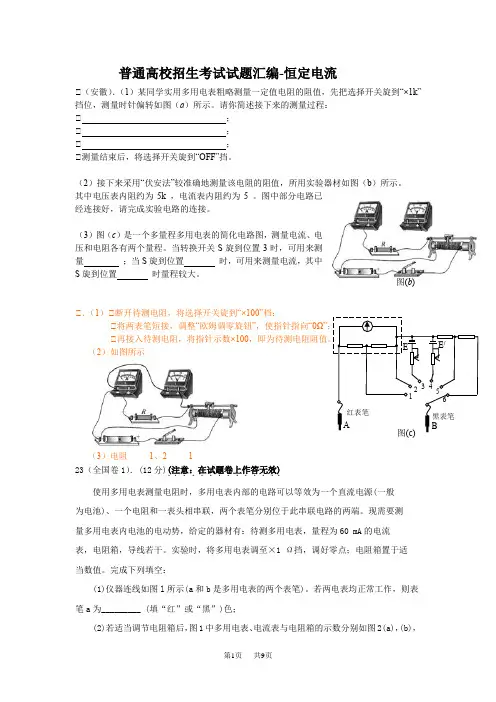

普通高校招生考试试题汇编-恒定电流Ⅱ（安徽）．（1）某同学实用多用电表粗略测量一定值电阻的阻值，先把选择开关旋到“×1k”挡位，测量时针偏转如图（a ）所示。

请你简述接下来的测量过程： Ⅱ ； Ⅱ ； Ⅱ ； Ⅱ测量结束后，将选择开关旋到“OFF”挡。

（2）接下来采用“伏安法”较准确地测量该电阻的阻值，所用实验器材如图（b ）所示。

其中电压表内阻约为5k ，电流表内阻约为5 。

图中部分电路已经连接好，请完成实验电路的连接。

（3）图（c ）是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程。

当转换开关S 旋到位置3时，可用来测量 ；当S 旋到位置 时，可用来测量电流，其中S 旋到位置 时量程较大。

Ⅱ．（1）Ⅱ断开待测电阻，将选择开关旋到“×100”档：Ⅱ将两表笔短接，调整“欧姆调零旋钮”，使指针指向“0Ω”；Ⅱ再接入待测电阻，将指针示数×100，即为待测电阻阻值。

（2）如图所示（3）电阻 1、2 123（全国卷1）．(12分)(．注意：在试题卷上作答无效．．．．．．．．．．．．)．使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般 为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端。

现需要测 量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60 mA 的电流 表，电阻箱，导线若干。

实验时，将多用电表调至×1 Ω挡，调好零点；电阻箱置于适 当数值。

完成下列填空：(1)仪器连线如图l 所示(a 和b 是多用电表的两个表笔)。

若两电表均正常工作，则表 笔a 为_________ (填“红”或“黑”)色；(2)若适当调节电阻箱后，图1中多用电表、电流表与电阻箱的示数分别如图2(a)，(b)，图(b )ABEE /红表笔黑表笔1 2 3 4 5 6图(c)(c)所示，则多用电表的读数为_________Ω．电流表的读数为_________mA，电阻箱的读数为_________Ω：(3)将图l中多用电表的两表笔短接，此时流过多用电表的电流为_________mA；(保留3位有效数字)(4)计算得到多用电表内电池的电动势为_________V。

高中物理题型分类汇总含详细答案----恒定电流一、单选题1.某家用台灯可通过调节开关使它的亮度逐渐增大到最亮，若灯最亮时的电压为220V，工作电流为0.18A，则当电压为110V时，灯丝的电阻为（）A.等于1222ΩB.等于611ΩC.大于1222ΩD.小于1222Ω2.舒城正在创建交通安全文明城市，遵守交通法规从我做起。

根据你对斑马线旁边红、绿信号灯的了解，在图中符合实际的电路图是（）A. B. C. D.3.如图所示电路中，电源的内阻为r，三只灯泡原来都正常发光，当滑动变阻器的滑动触头P向左移动时，下面的判断不正确的是（）A.变亮B.变亮C.变亮D.路端电压变小4.如图所示，电路中每个电阻的阻值与电源内阻均相等，电容器C与其中一个电阻串联在一个支路，若闭合开关k、k1和k2，电容器的电荷量为Q，若只闭合k、k1时电容器的电量为Q1，若只闭合k、k2时电容器的电荷量Q2，则Q1、Q2分别为（）A.2Q，3QB.，C.，D.，5.如图所示的电路中，当变阻器R3的滑片向上移动时（）A.电压表示数变小，电流表示数变大B.电压表示数变大，电流表示数变小C.电压表示数变大，电流表示数变大D.电压表示数变小，电流表示数变小6.健康同学认为，欧姆表测量电阻不够准确，他想换用伏安法进一步测量一段阻值约为5Ω电阻丝的电阻，有下列器材与电路：a．电流表A1(0.6A，内阻约为0.1Ω)b．电流表A2(3A，内阻约为0.1Ω)c．电压表V1(3V，内阻约为6kΩ)d．电压表V2(15V，内阻约为20kΩ)e．滑动变阻器R1(2kΩ，0.5A)f．滑动变阻器R2(10Ω，2A)g．干电池E(3V，内阻约为0.05Ω)h．开关一个，带夹子的导线若干为了尽量减小测量数据的读数误差，他应该（）A.电流表选用a，电路选甲B.电流表选用b，电路选甲C.电流表选用a，电路选乙D.电流表选用b，电路选乙7.电路如图，电源内阻不可忽略，闭合开环后将滑动变阻器的滑动头P向右滑动，关于各表读数变化，下列说法正确的是（）A.电源电压不变，所以电压表读数不变B.电压表读数与电流表A1读数之比变大C.电流表A1读数变大D.电流表A2读数变大二、多选题8.如图所示，图线1、2表示的导体的电阻分别为，，则下列说法正确的是（）A.B.C.将与串联后接于电源上，则电流比I1：I2=1：1D.将R1与R2并联后接于电源上，则电流比I1∶I2=3∶19.如图甲所示为一电源路端电压与电流关系的函数图象,把此电源接在如图乙所示的电路中,其中, .则下列说法中错误的是()A.若C，D间连一电容为C=20μF的电容器,则电容器所带电荷量是B.若C，D间用一导线连接,则电源效率最高C.若在C，D间连一个理想电流表,其读数是0.375AD.若在C，D间连一个理想电压表,其读数是0.75V10.一个T形电路如图所示，电路中的电阻，，。

高中物理学习材料桑水制作2015年高考物理真题分类汇编：恒定电流(2015新课标I-23).（9分）图(a)为某同学改装和校准毫安表的电路图，其中虚线框内是毫安表的改装电路。

(1)已知毫安表表头的内阻为100Ω．满偏电流为1 mA ,R1和R2为阻值固定的电阻。

若使用a和b两个接线柱．电表量程为3 mA：若使用a和c两个接线拄,电表量程为10mA．由题给条件和数据，可以求出R1=_______Ω，R2=_______Ω。

(2)现用一量程为3mA，内阻为150Ω的标准电流表A对改装电表的3mA挡进行校准，校准时需选取的刻度为0.5．1.0、I.5、2.0．2.5、3.0mA。

电池的电动势为1.5 V．内阻忽略不计；定值电阻R0有两种规格．阻值分别为300Ω和1000Ω：滑动变阻器R有两种规格．最大阻值分别为750Ω和3000Ω，则R0应选用阻值为_________Ω的电阻，R应选用最大阻值为_________Ω的滑动变阻器。

(3)若电阻R1和R2中有一个因损坏而阻值变为无穷大，利用图(b)的电路可以判断出损坏的电阻。

图(b)中的R/为保护电阻。

虚线框内未画出的电路即为图(a)虚线框内的电路。

则图中的d点应和接线柱_______(填“b”或“c”)相连。

判断依据是：__________【答案】（1）15（2分） 35（2分）（2）300（1分） 3000（1分）（3）c（1分）闭合开关时，若电表指针偏转，则损坏电阻是R1，若电表指针不动，则损坏电阻是R2（2分）【考点】欧姆定律；电阻的串、并联；闭合电路的欧姆定律【解析】（1）定值电阻和毫安表都是并联连接，电压相等，由欧姆定律变形式U = IR，使用a、b两个接线柱时有：I满R表=(I表1-I满)（R1+R2）;使用a和c两个接线柱时有：I满（R 表+R2）=(I表2-I满) R1 , I表1和I表2为改装电表的量程，解以上各式得：R1 =15 Ω ,R2 = 35Ω。

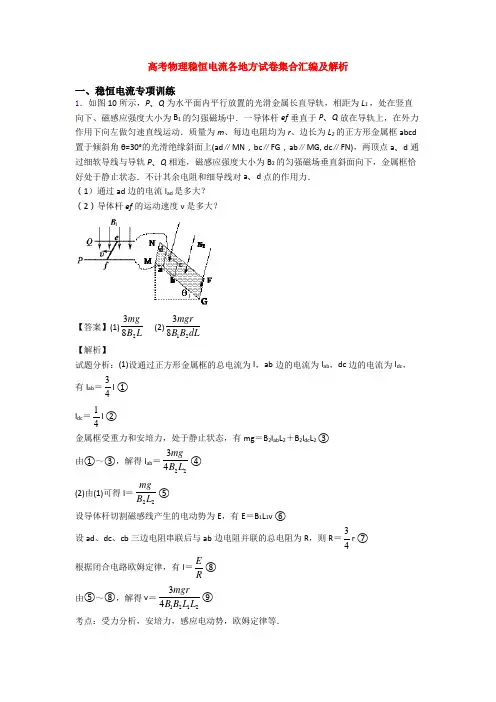

高考物理稳恒电流各地方试卷集合汇编及解析一、稳恒电流专项训练1．如图10所示，P 、Q 为水平面内平行放置的光滑金属长直导轨，相距为L 1 ，处在竖直向下、磁感应强度大小为B 1的匀强磁场中．一导体杆ef 垂直于P 、Q 放在导轨上，在外力作用下向左做匀速直线运动．质量为m 、每边电阻均为r 、边长为L 2的正方形金属框abcd 置于倾斜角θ=30°的光滑绝缘斜面上(ad ∥MN ，bc ∥FG ，ab ∥MG, dc ∥FN)，两顶点a 、d 通过细软导线与导轨P 、Q 相连，磁感应强度大小为B 2的匀强磁场垂直斜面向下，金属框恰好处于静止状态．不计其余电阻和细导线对a 、d 点的作用力． （1）通过ad 边的电流I ad 是多大？ （2）导体杆ef 的运动速度v 是多大？【答案】(1)238mg B L (2)1238mgrB B dL【解析】试题分析：(1)设通过正方形金属框的总电流为I ，ab 边的电流为I ab ，dc 边的电流为I dc ， 有I ab ＝34I ① I dc ＝14I ② 金属框受重力和安培力，处于静止状态，有mg ＝B 2I ab L 2＋B 2I dc L 2 ③由①～③，解得I ab ＝2234mgB L ④ (2)由(1)可得I ＝22mgB L ⑤设导体杆切割磁感线产生的电动势为E ，有E ＝B 1L 1v ⑥设ad 、dc 、cb 三边电阻串联后与ab 边电阻并联的总电阻为R ，则R ＝34r ⑦ 根据闭合电路欧姆定律，有I ＝E R⑧ 由⑤～⑧，解得v ＝121234mgrB B L L ⑨ 考点：受力分析，安培力，感应电动势，欧姆定律等．2．在“探究导体电阻与其影响因素的定量关系”试验中，为了探究3根材料未知，横截面积均为S =0.20mm 2的金属丝a 、b 、c 的电阻率，采用如图所示的实验电路．M 为金属丝c 的左端点，O 为金属丝a 的右端点，P 是金属丝上可移动的接触点．在实验过程中，电流表读数始终为I =1.25A ，电压表读数U 随OP 间距离x 的变化如下表：x /mm600 700 800 900 1000 120014001600180020002100220023002400U/V3.954.505.105.906.506.656.826.937.027.157.858.509.059.75⑴绘出电压表读数U 随OP 间距离x 变化的图线； ⑵求出金属丝的电阻率ρ，并进行比较．【答案】（1）如图所示； （2）电阻率的允许范围：a ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅b ρ：68.510m -⨯Ω⋅~71.1010m -⨯Ω⋅c ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率． 【解析】（1）以OP 间距离x 为横轴，以电压表读数U 为纵轴，描点、连线绘出电压表读数U 随OP 间距离x 变化的图线． （2）根据电阻定律l R S ρ=可得S U S R l I lρ=⋅=⋅． 663(6.5 3.9)0.2010 1.04101.25(1000600)10a m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 673(7.1 6.5)0.20109.6101.25(20001000)10b m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 663(9.77.1)0.2010 1.04101.25(24002000)10c m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率．3．如图所示的电路中，电源电动势E =10V ，内阻r =0.5Ω，电动机的电阻R 0=1.0Ω，电阻R 1=1.5Ω．电动机正常工作时，电压表的示数U 1=3.0V ，求：（1）电源释放的电功率；（2）电动机消耗的电功率．将电能转化为机械能的功率； 【答案】（1）20W （2）12W 8W ． 【解析】 【分析】（1）通过电阻两端的电压求出电路中的电流I ，电源的总功率为P=EI ，即可求得； （2）由U 内=Ir 可求得电源内阻分得电压，电动机两端的电压为U=E-U 1-U 内，电动机消耗的功率为P 电=UI ；电动机将电能转化为机械能的功率为P 机=P 电-I 2R 0． 【详解】（1）电动机正常工作时，总电流为：I=1U RI=3.01.5A=2 A ， 电源释放的电功率为：P=EI =10×2 W=20 W ； （2）电动机两端的电压为： U= E ﹣Ir ﹣U 1 则U =（10﹣2×0.5﹣3.0）V=6 V ；电动机消耗的电功率为： P 电=UI=6×2 W=12 W ； 电动机消耗的热功率为： P 热=I 2R 0 =22×1.0 W=4 W ；电动机将电能转化为机械能的功率，据能量守恒为：P 机=P 电﹣P 热 P 机=（12﹣4）W=8 W ；【点睛】对于电动机电路，关键要正确区分是纯电阻电路还是非纯电阻电路：当电动机正常工作时，是非纯电阻电路；当电动机被卡住不转时，是纯电阻电路．对于电动机的输出功率，往往要根据能量守恒求解．4．如图所示，已知电源电动势E=20V，内阻r=lΩ，当接入固定电阻R=3Ω时，电路中标有“3V,6W”的灯泡L和内阻R D=1Ω的小型直流电动机D都恰能正常工作.试求：（1）流过灯泡的电流（2）固定电阻的发热功率（3）电动机输出的机械功率【答案】（1）2A（2）7V（3）12W【解析】（1）接通电路后，小灯泡正常工作，由灯泡上的额定电压U和额定功率P的数值可得流过灯泡的电流为：=2A（2）根据热功率公式，可得固定电阻的发热功率：=12W（3）根据闭合电路欧姆定律，可知电动机两端的电压：=9V电动机消耗的功率：=18W一部分是线圈内阻的发热功率：=4W另一部分转换为机械功率输出，则=14W【点睛】（1）由灯泡正常发光，可以求出灯泡中的电流；（2）知道电阻中流过的电流，就可利用热功率方程，求出热功率；（3）电动机消耗的电功率有两个去向：一部分是线圈内阻的发热功率；另一部分转化为机械功率输出。

2024高考物理真题分项解析专题13恒定电流1.（2024年高考海南卷）虚接是常见的电路故障，如图所示，电热器A 与电热器B 并联。

电路中的C 处由于某种原因形成了虚接，造成了该处接触电阻0~240Ω之间不稳定变化，可等效为电阻C R ，已知MN 两端电压220V U =，A 与B 的电阻A B =24R R =Ω，求：（1）MN 间电阻R 的变化范围；（2）当240C R =Ω，电热器B 消耗的功率（保留3位有效数字）【答案】（1）1222R Ω≤≤Ω；（2）16.7W【解析】（1）根据电路可知当0C R =时MN 间电阻R 的阻值最小，为A AB B12R R R R R +==Ω当240C R =Ω时MN 间电阻R 的阻值最大，为()()A AB B 24422020R R R R R ++=+=Ω故MN 间电阻R 的变化范围为1222R Ω≤≤Ω（2）当240C R =Ω，通过电热器B 的电流为C BI R U R =+此时电热器B 消耗的功率为2B BP I R =解得B 16.7WP =2.（2024高考广西卷）将横截面相同、材料不同的两段导体1L 、2L 无缝连接成一段导体，总长度为1.00m ，接入图甲电路。

闭合开关S ，滑片P 从M 端滑到N 端，理想电压表读数U 随滑片P 的滑动距离x 的变化关系如图乙，则导体1L 、2L 的电阻率之比约为（）A.2:3B.2:1C.5:3D.1:3【答案】B【解析】根据电阻定律LR Sρ=根据欧姆定律ΔΔU I R=⋅整理可得S U I Lρ∆=⋅结合题图可知导体1L 、2L 的电阻率之比120.220.25==0.50.211.000.25ρρ--故选B 。

3.（2024高考甘肃卷）一平行板电容器充放电电路如图所示。

开关S 接1，电源E 给电容器C 充电；开关S 接2，电容器C 对电阻R 放电。

下列说法正确的是（）A.充电过程中，电容器两极板间电势差增加，充电电流增加B.充电过程中，电容器的上极板带正电荷、流过电阻R 的电流由M 点流向N 点C.放电过程中，电容器两极板间电势差减小，放电电流减小D.放电过程中，电容器的上极板带负电荷，流过电阻R 的电流由N 点流向M 点【答案】C【解析】充电过程中，随着电容器带电量的增加，电容器两极板间电势差增加，充电电流在减小，故A 错误；根据电路图可知，充电过程中，电容器的上极板带正电荷、流过电阻R 的电流由N 点流向M 点，故B 错误；放电过程中，随着电容器带电量的减小，电容器两极板间电势差减小，放电电流在减小，故C 正确；根据电路图可知，放电过程中，电容器的上极板带正电荷，流过电阻R 的电流由M 点流向N 点，故D 错误。

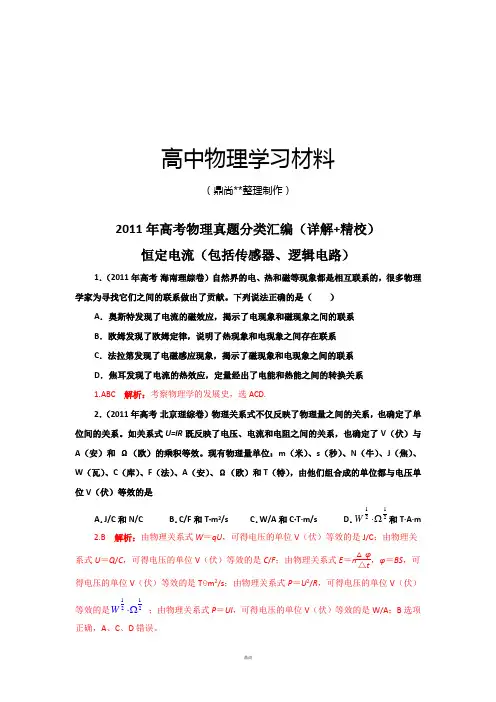

高中物理学习材料（鼎尚**整理制作）2011年高考物理真题分类汇编（详解+精校）恒定电流（包括传感器、逻辑电路）1．（2011年高考·海南理综卷）自然界的电、热和磁等现象都是相互联系的，很多物理学家为寻找它们之间的联系做出了贡献。

下列说法正确的是（ ）A ．奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系B ．欧姆发现了欧姆定律，说明了热现象和电现象之间存在联系C ．法拉第发现了电磁感应现象，揭示了磁现象和电现象之间的联系D ．焦耳发现了电流的热效应，定量经出了电能和热能之间的转换关系 1.ABC 解析：考察物理学的发展史，选ACD.2．（2011年高考·北京理综卷）物理关系式不仅反映了物理量之间的关系，也确定了单位间的关系。

如关系式U=IR 既反映了电压、电流和电阻之间的关系，也确定了V （伏）与A （安）和Ω（欧）的乘积等效。

现有物理量单位：m （米）、s （秒）、N （牛）、J （焦）、W （瓦）、C （库）、F （法）、A （安）、Ω（欧）和T （特），由他们组合成的单位都与电压单位V （伏）等效的是A ．J/C 和N/CB ．C/F 和T ❿m 2/s C ．W/A 和C ❿T·m/s D ．2121Ω⋅W 和T·A·m2.B 解析：由物理关系式W ＝qU ，可得电压的单位V （伏）等效的是J/C ；由物理关系式U ＝Q /C ，可得电压的单位V （伏）等效的是C /F ；由物理关系式E ＝n △φ△t ，φ＝BS ，可得电压的单位V （伏）等效的是T ּm 2/s ；由物理关系式P ＝U 2/R ，可得电压的单位V （伏）等效的是1122W ⋅Ω ；由物理关系式P ＝UI ，可得电压的单位V （伏）等效的是W/A ；B 选项正确，A 、C 、D 错误。

3．（2011年高考·全国大纲版理综卷）通常一次闪电过程历时约0.2~0.3s ，它由若干个相继发生的闪击构成。

历年（2020-2024）全国高考物理真题与模拟题分类（恒定电流）汇编一、多选题1．（2023ꞏ全国ꞏ统考高考真题）黑箱外有编号为1、2、3、4的四个接线柱，接线柱1和2、2和3、3和4之间各接有一个电阻，在接线柱间还接有另外一个电阻R 和一个直流电源。

测得接线柱之间的电压U 12= 3.0V ，U 23= 2.5V ，U 34= －1.5V 。

符合上述测量结果的可能接法是（ ）A ．电源接在1、4之间，R 接在1、3之间B ．电源接在1、4之间，R 接在2、4之间C ．电源接在1、3之间，R 接在1、4之间D ．电源接在1、3之间，R 接在2、4之间2．（2022ꞏ福建ꞏ高考真题）我国霍尔推进器技术世界领先，其简化的工作原理如图所示。

放电通道两端电极间存在一加速电场，该区域内有一与电场近似垂直的约束磁场（未画出）用于提高工作物质被电离的比例。

工作时，工作物质氙气进入放电通道后被电离为氙离子，再经电场加速喷出，形成推力。

某次测试中，氙气被电离的比例为95%，氙离子喷射速度为41.610m /s ⨯，推进器产生的推力为80mN 。

已知氙离子的比荷为57.310C /kg ⨯；计算时，取氙离子的初速度为零，忽略磁场对离子的作用力及粒子之间的相互作用，则（ ）A ．氙离子的加速电压约为175VB ．氙离子的加速电压约为700VC ．氙离子向外喷射形成的电流约为37AD ．每秒进入放电通道的氙气质量约为65.310kg -⨯3．（2020ꞏ江苏ꞏ统考高考真题）某汽车的电源与启动电机、车灯连接的简化电路如图所示。

当汽车启动时，开关S 闭合，电机工作，车灯突然变暗，此时（ ）A．车灯的电流变小B．路端电压变小C．电路的总电流变小D．电源的总功率变大4．（2020ꞏ浙江ꞏ统考高考真题）如图所示，系留无人机是利用地面直流电源通过电缆供电的无人机，旋翼由电动机带动。

现有质量为20kg、额定功率为5kW的系留无人机从地面起飞沿竖直方向上升，经过200s到达100m高处后悬停并进行工作。

1(2013安徽高考)．用图示的电路可以测量电阻的阻值。

图中R x 是待测电阻，R 0是定值，○G 是灵敏度很高的电流表，MN 是一段均匀的电阻丝。

闭合开关，改变滑动头P 的位置，当通过电流表○G 的电流为零时，测得1MP l =，2PN l =，则R x 的阻值为A ．102l R l B ．1012lR l l + C ．201l R l D ．2012lR l l +【答案】C2【2013江苏高考】. (8 分)为探究小灯泡的电功率P 和电压U 的关系,小明测量小灯泡的电压U 和电流I,利用P =UI 得到电功率. 实验所使用的小灯泡规格为“3. 0 V 1. 8 W ”,电源为12 V 的电池,滑动变阻器的最大阻值为10Ω .(1)准备使用的实物电路如题10-1 图所示. 请将滑动变阻器接入电路的正确位置. (用笔画线代替导线)(2)现有10 Ω、20 Ω和50 Ω的定值电阻,电路中的电阻R 1 应选_______Ω的定值电阻. (3)测量结束后,应先断开开关,拆除______两端的导线,再拆除其他导线,最后整理好器材.(4)小明处理数据后将P 、U 2描点在坐标纸上,并作出了一条直线,如题10-2 图所示. 请指出图象中不恰当的地方. 10答案. (1)(见右图) (2)10 (3)电池(4)图线不应画为直线;横坐标的标度不恰当.3【2013江苏高考】. 在输液时,药液有时会从针口流出体外,为了及时发现 ,设计了一种报警装置,电路如图所示. M 是贴在针口处的传感器,接触到药液时其电阻R M 发生变化,导致S 两端电压U 增大, 装置发出警报,此时GMNPR 0 R x(A)R M 变大,且R 越大,U 增大越明显 (B)R M 变大,且R 越小,U 增大越明显 (C)R M 变小,且R 越大,U 增大越明显 (D)R M 变小,且R 越小,U 增大越明显 答案：C4【2013上海高考】．在车门报警电路中，两个按钮开关分别装在汽车的两扇门上，只要有开关处于断开状态，报警灯就发光。

年高考恒定电流试题汇编〔年全国II 卷理综〕17. 因为测量某电源电动势和内阻时得到的U-I 图线。

用此电源与三个阻值均为3Ω的电阻连接成电路，测得路端电压为4.8V 。

那么该电路可能为 答案BΩ.此电源与三个均为3Ω的电阻连接成电路时测的路端电压为 4.8v,A 中的路端电压为4v,B 中的路端电压约为4.8V.正确C 中的路端电压约为5.7v,D 中的路端电压为5.4v. 〔年高考理综卷〕3.为探究小灯泡L 的伏安特性，连好图示的电路后闭合开关，通过移动变阻 器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。

由电流表和电压表得到的多组读数描绘出的U-I 图象应是C 【解析】灯丝电阻随电压的增大而增大，在图像上某点到原点连线的斜率应越来越大。

C 正确。

〔年高考物理卷〕11．如图为某报警装置示意图，该报警装置在一扇门、两扇窗上各装有一个联动开关，门、窗未关上时，开关不闭合，只要有一个开关未闭合，报警器就会报警。

该报警装置中用了两个串联的逻辑电路，虚线框甲内应选用_________门电路，虚线框乙内应选用_________门电路〔填与、非、或〕。

【答案】或，或【解析】题意只要有一个开关未闭合，报警器就会报警，结合或门的特点因此虚线框甲内应选用或门；虚线框乙内应选用或门。

〔年高考理综卷〕15.如下列图，平行板电容器与电动势为E 的直流电源〔内阻不计〕连接，下极板接地。

一带电油滴位于容器中的P 点且恰好处于平衡状态。

现将平行板电容器的上极板竖直向上移动一小段距离A.带点油滴将沿竖直方向向上运动B.P 点的电势将降低C.带点油滴的电势将减少D.假设电容器的电容减小，那么极板带电量将增大答案B【解析】电容器两端电压U 不变，由公式d U E =，场强变小，电场力变小，带点油滴将沿竖直方向向下运动，A 错； P 到下极板距离d 不变，而强场E 减小，由公式U=Ed 知P 与正极板的电势差变小，又因为下极板电势不变，所以P 点的电势变小，B 对；由于电场力向上，而电场方向向下，可以推断油滴带负电，又P 点的电势降低，所以油滴的电势能增大，C 错；图中电容器两端电压U 不变,电容C 减小时由公式Q=CU ，带电量减小，D 错。

高考物理稳恒电流各地方试卷集合汇编及解析一、稳恒电流专项训练1． 4～1.0T 范围内，磁敏电阻的阻值随磁感应强度线性变化（或均匀变化） （4）磁场反向，磁敏电阻的阻值不变． 【解析】（1）当B ＝0.6T 时，磁敏电阻阻值约为6×150Ω＝900Ω，当B ＝1.0T 时，磁敏电阻阻值约为11×150Ω＝1650Ω．由于滑动变阻器全电阻20Ω比磁敏电阻的阻值小得多，故滑动变阻器选择分压式接法；由于xVA xR R R R >，所以电流表应内接．电路图如图所示．（2）方法一：根据表中数据可以求得磁敏电阻的阻值分别为：130.4515000.3010R -=Ω=Ω⨯，230.911516.70.6010R -=Ω=Ω⨯，331.5015001.0010R -=Ω=Ω⨯，431.791491.71.2010R -=Ω=Ω⨯，532.7115051.8010R -=Ω=Ω⨯， 故电阻的测量值为1234515035R R R R R R ++++=Ω=Ω（1500－1503Ω都算正确．） 由于0150010150R R ==，从图1中可以读出B ＝0.9T 方法二：作出表中的数据作出U －I 图象，图象的斜率即为电阻（略）．（3）在0～0.2T 范围，图线为曲线，故磁敏电阻的阻值随磁感应强度非线性变化（或非均匀变化）；在0.4～1.0T 范围内，图线为直线，故磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）；（4）从图3中可以看出，当加磁感应强度大小相等、方向相反的磁场时，磁敏电阻的阻值相等，故磁敏电阻的阻值与磁场方向无关．本题以最新的科技成果为背景，考查了电学实验的设计能力和实验数据的处理能力．从新材料、新情景中舍弃无关因素，会看到这是一个考查伏安法测电阻的电路设计问题，及如何根据测得的U 、I 值求电阻．第（3）、（4）问则考查考生思维的灵敏度和创新能力．总之本题是一道以能力立意为主，充分体现新课程标准的三维目标，考查学生的创新能力、获取新知识的能力、建模能力的一道好题．2．要描绘某电学元件（最大电流不超过６mＡ，最大电压不超过７Ｖ）的伏安特性曲线，设计电路如图，图中定值电阻Ｒ为１ＫΩ，用于限流；电流表量程为１０mＡ，内阻约为５Ω；电压表（未画出）量程为１０Ｖ，内阻约为１０ＫΩ；电源电动势Ｅ为１２Ｖ，内阻不计。

高考物理六年试题精组精解：专项07恒定电流【2018高考】〔2018·上海〕13、当电阻两端加上某一稳定电压时，通过该电阻的电荷量为0.3C，消耗的电能为0.9J。

为在相同时间内使0.6C的电荷量通过该电阻，在其两端需加的电压和消耗的电能分别是〔〕〔A〕3V，1.8J 〔B〕3V，3.6J 〔C〕6V，l.8J 〔D〕6V，3.6J〔2018·上海〕17、直流电路如下图，在滑动变阻器的滑片P向右移动时，电源的〔〕〔A〕总功率一定减小〔B〕效率一定增大〔C〕内部损耗功率一定减小〔D〕输出功率一定先增大后减小9.〔2018·海南〕将平行板电容器两极板之间的距离、电压、电场强度大小和极板所带的电荷量分别用d、U、E和Q表示。

以下说法正确的选项是A、保持U不变，将d变为原来的两倍，那么E变为原来的一半B、保持E不变，将d变为原来的一半，那么U变为原来的两倍C、保持d不变，将Q变为原来的两倍，那么U变为原来的一半D、保持d不变，将Q变为原来的一半，那么E变为原来的一半〔2018·福建〕14、【原题】：如图，理想变压器原线圈输入电压u=sinm tU ，副线圈电路中R为定值电阻，R是滑动变阻器。

和是理想交流电压表，示数分别用1U和2U表示；是理想交流电流表，示数分别用1I和2I表示。

以下说法正确的选项是A、1I和2I表示电流的瞬间值B、1U和2U表示电压的最大值C、滑片P向下滑动过程中，2U不变、1I变大D、滑片P向下滑动过程中，2U变小、1I变小〔2018·浙江〕17、功率为10W的发光二极管〔LED灯〕的亮度与功率60W的白炽灯相当。

依照国家节能战略，2016年前一般白炽灯应被淘汰。

假设每户家庭有二只60W的白炽灯，均用10w的LED灯替代，估算出全国一年节省的电能最接近A.8╳108kW·hB.8╳1010kW·hC.8╳1011kW·hD.8╳1013kW·h〔2018·浙江〕25、〔22分〕为了提高自行车夜间行驶的安全性，小明同学设计了一种“闪烁”装置，如下图，自行车后轮由半径r1=5.0╳10-2m的金属内圈、半径r2=0.40m的金属内圈和绝缘辐条构成。
