人教版物理九年级全册16.4变阻器同步练习（解析版）2019-2019学年人教版物理九年级全册 16.4 变阻器同步练习一、单选题1.电位器是变阻器的一种，小菲同学买了一个电位器，如图所示．小菲想把它与灯泡串联起来，利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是（）A. A，B 两个接线柱分别接入电路B. B，C两个接线柱分别接入电路C. A，C两个接线柱分别接入电路D. 以上连接方法都正确【答案】B【考点】滑动变阻器的原理及其使用【解析】【解答】解：电位器是变阻器的一种，电位器通过触头的转动从而改变电阻，是由于当触头转动以后改变了连入电路中电阻丝的长度；滑动触头顺时针转动时滑动触头顺时针转动时灯泡变亮，说明电路中的电流变大，所以接入电路中的电阻应变小．应将右边部分接入电路，即连接B、C．（2）滑动变阻器在使用时，闭合开关前滑片都要调到最大阻值处．（3）在探究电流与电压的关系时，要保持电阻一定，研究电流与电压的关系；在研究电流与电阻关系时，要保持电阻两端电压一定，研究电阻对电流的影响；在伏安法测电阻实验中，多次测量取平均值可以减小测量误差，使测量结果更接近真实值；3.不考虑温度的影响，关于导体的电阻，下列说法正确的是（）A.通过某导体的电流为零时，该导体的电阻是零B.电阻表示导体对电流的阻碍作用，电流越大，导体的电阻越小C.粗细相同的两条导线，长导线的电阻较大D.同种材料制成的长短相同的两条导线，细导线的电阻较大【答案】D【考点】影响电阻大小的因素【解析】【解答】解：A、电阻是导体自身的一种特性，与是否有电流通过无关，A不符合题意．B、导体的电阻与电流无关，B不符合题意．C、粗细相同的两条导线，因导线的材料不一定相同，故长导线的电阻不一定较大，C不符合题意．D、同种材料制成的长短相同的两条导线，因在导体的材料、长度和温度都相同的条件下，导体的电阻与横截面积成反比，故细导线的电阻较大，D符合题意故答案为：D．【分析】电阻的影响因素的导体的材料、长度、横截面积和温度.4.一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是（）A. 电阻的最小值是50Ω，允许通过的最大电流是1.5AB. 电阻的最小值是50Ω，允许通过的最小电流是1.5AC. 电阻的最大值是50Ω，允许通过的最小电流是1.5AD. 电阻的最大值是50Ω，允许通过的最大电流是1.5A【答案】D【考点】滑动变阻器的原理及其使用【解析】【解答】一个滑动变阻器铭牌上标有“50Ω1.5A”的字样，表示50Ω表示滑动变阻器的最大电阻是50Ω，1.5A表示滑动变阻器允许通过的最大电流是1.5A．故选D．【分析】滑动变阻器铭牌上标有的电流值表示滑动变阻器允许通过的最大电流值，标有的电阻是滑动变阻器的最大电阻值．5.如图所示，下列说法不正确的有（）A. 在测定值电阻的阻值实验中，改变滑动变阻器的阻值目的是为了多次测量取平均值减小误差B. 在探究电流与电压的关系实验中，改变滑动变阻器的阻值是为了改变电阻两端的电压C. 在探究电流与电阻的关系试验中，滑动变阻器的主要作用是为了保护电路D. 将图中电阻R换成小灯泡，滑片P由b向a端缓慢移动，灯泡变亮，与比值变大【答案】C【考点】滑动变阻器的原理及其使用【解析】【解答】解：A、在测定值电阻的阻值实验中，为了减小误差，即通过改变滑动变阻器的阻值目的多次测量电阻，最后得出电阻的平均值，故A正确；B、在探究电流与电压的关系实验中，改变滑动变阻器的阻值是为了改变电阻两端的电压，故B正确；C、在探究电流与电阻的关系试验中，滑动变阻器的主要作用是调节定值电阻两端的电压不变，故C错误；D、由于灯丝的电阻受温度的影响，故将图中电阻R换成小灯泡，滑片P由b向a端缓慢移动，变阻器的有效电阻变小，电路电流变大，灯泡变亮，同时灯泡温度变高，故其阻值变大，所以与比值变大，故D正确；故选C．【分析】（1）据课本所学的电学实验中滑动变阻器的作用逐个分析即可判断；（2）小灯泡的电阻是变化的，即其受温度的影响，温度越高，电阻越大．6.关于滑动变阻器和电阻箱的下列说法中，正确的是（）A.它们都能任意连续改变接入电路的电阻大小B.它们都能显示接入电路的电阻大小C.它们都是靠改变导线的粗细来改变电阻的D.它们都能逐渐改变所在电路的电流大小【答案】D【考点】变阻器，滑动变阻器的原理及其使用【解析】【解答】A．它们都能任意连续改变接入电路的电阻大小 A不符合题意；B．它们都能显示接入电路的电阻大小 B不符合题意；C．它们都是靠改变导线的粗细来改变电阻的 C不符合题意；D．它们都能逐渐改变所在电路的电流大小 D符合题意。
16.4变阻器同步练习一．选择题1．如图所示，有关滑动变阻器的使用，说法正确的是（）A．接线柱C、D端接进电路为定值电阻B．接线柱A、B端接进电路为一根导线C．C、B端接进电路，电流方向为C→P→BD．A、C端接进电路，向D端移动P，电阻增大2．如图，是实验电路正确连接完毕后，滑动变阻器接入电路的四种情形。
当闭合开关进行实验时，滑片P必须向左移动的是（）A．B．C．D．3．如图所示为某同学连接的电路，下列有关说法正确的是（）A．滑动变阻器与灯泡并联B．滑动变阻器的滑片向右移动，灯泡亮度变暗C．滑动变阻器的滑片向右移动，灯泡亮度变亮D．滑动变阻器的滑片向右移动，灯泡亮度不变4．如图所示的电阻箱的示数为（）A．2018ΩB．2108ΩC．8102ΩD．8120Ω5．图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a，b，c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（）A．电位器与灯泡并联B．若只将a、b接入电路，顺时针转动旋钮时灯泡亮度不变C．若只将a、c接入电路，顺时针转动旋钮时灯泡变暗D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮6．如图所示的电路是研究电流和电阻的关系，其中滑动变阻器在这个实验中的作用是（）A．改变电路中的电阻，保持电流不变B．改变定值电阻R两端的电压和通过的电流C．改变电源的电压D．当改换电阻R时，调节滑动变阻器，使电压表的读数保持不变7．如图所示，DB、CE是两根完全相同的电阻丝，金属滑片P跨在两根电阻丝上，当滑片向左或向右滑动时，灯L的亮度不变，则开关S（）A．与A接触B．与B接触C．与C接触D．接B或C效果一样8．小明将完好的仪器连接成如图所示的电路（其中滑动变阻器的连线没有画出）。
闭合开关进行实验时，发现无论怎样移动滑片P小灯泡亮度不变，则滑动变阻器（）A．可能是：接线柱E、F分别连入了G、HB．可能是：接线柱M、F分别连入了G、HC．可能是：接线柱E、N分别连入了G、HD．可能是：接线柱M、E分别连入了G、H9．如图所示是插塞式电阻箱接入电路的情况，则（）A．现在使用的电阻是70ΩB．将铜塞a插上，使用电阻为80ΩC．将全部铜塞插上，使用电阻为0ΩD．将铜塞都插上，使用电阻100Ω10．收音机、调音量耳机等，都带有一种可调节音量的器件叫电位器，它也是一种变阻器，其实许多家用电器，如可调台灯、调温电热毯等也都安装了它。
人教版九年级物理全一册《16.4 变阻器》练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图电路闭合开关后，滑动变阻器的滑片P向左移动，灯泡变亮。
下列接法符合要求的是（）A．M接C，N接D B．M接B，N接BC．M接A，N接B D．M接A，N接D2．如图所示为某同学连接的电路，闭合开关，下列有关说法正确的是（）A．滑动变阻器的滑片向左移动，可使小灯泡由暗逐渐变亮B．滑动变阻器的滑片向右移动，可使小灯泡由暗逐渐变亮C．无论怎样移动滑动变阻器的滑片，小灯泡的亮度不变D．将滑动变阻器与小灯泡并联，可使小灯泡由暗逐渐变亮3．变阻器的滑片P向右移动时，使变阻器连入电路部分的电阻增大的接法（）A．B．C．D．4．如图所示电路图中。
闭合开关后，无论怎样移动滑动变阻器的滑片，灯L1、L2均发光，电流表有示数，但电压表无示数。
电路故障可能是（）A．电流表短路B．电压表断路C．灯L1断路D．灯L2短路5．下列有关导体和绝缘体的理论及其应用正确的有（）A．能够导电的物体叫做导体B．金属、大地、油都属于导体C．滑动变阻器是由电阻率较小的铜线绕制成的D．普通白炽灯泡的灯丝，在发光时的电阻比不发光时大6．小丽同学在利用滑动变阻器改变电路中的电流的实验中，有以下几种接法，当滑片P向左移动时，都能使接入电路的电阻减小的是（）A．a和b B．c和d C．b和d D．a和c7．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P向右移动时，则（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大8．如图所示，电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A“”，灯泡标有“2.5V1.25W“字样，不考虑灯丝电阻的变化。
人教版九年级物理全一册《16.4变阻器》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电源电压和灯L的电阻不变，灯L上标有“6V3W”字样。
当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（）A．6V、1.5W B．6V、0.75W C．3V、1.5W D．3V、0.75W2．如图所示，甲为可调亮度台灯，乙为电位器的结构图，a、b、c为电位器的三个接线柱，d为旋转触片，转动触片d可调节灯泡亮度。
下列分析正确的是（）A．若只将a、c接入电路，顺时针旋转触片d，灯泡变亮B．若只将a、c接入电路，逆时针旋转触片d，灯泡变亮C．若只将a、b接入电路，顺时针旋转触片d，灯泡变亮D．若只将b、c接入电路，顺时针旋转触片d，灯泡变亮3．如图所示是实验室常用的一种滑动变阻器。
下列关于滑动变阻器的构造和使用的说法中正确的是（）A．滑片与金属杆之间是绝缘的B．瓷筒与线圈之间能导电C．瓷筒上缠绕的每一圈线圈之间应彼此绝缘D．同时使用四个接线柱中的两个接入电路来改变电阻，共有6种不同接法4．滑动变阻器的电阻能改变，是由于改变了A．电阻线的长度B．电阻线的横截面积C．电阻线的材料D．电阻线的密度5．如图所示是自动测量油箱的油量装置图．其中R′是定值电阻，R是弧形变阻器，它的金属滑片与金属杠杆的一端相连，下列判断正确的是()A．油量表是电压表改装而成的B．R和R′是并联的C．油位越高，通过R的电流越大D．油量减少，油量表指针偏转变大6．如图所示为可调亮度台灯，乙中电位器用来可调节灯泡亮度，触点b与金属滑片相连，则下列分析正确的是（）A．将a、c接入电路，顺时针转动旋钮灯泡变亮B．将a、c接入电路，逆时针转动旋钮灯泡变暗C．将a、b接入电路，顺时针转动旋钮灯泡变亮D．将b、c接入电路，逆时针转动旋钮灯泡变暗7．关于如图所示的四个情境，下列说法中正确的是（）A ．甲图，音量键电位器通过改变接入电路电阻丝的长度来改变音量B ．乙图，电路中干电池正、负极对调后，LED 灯亮度会稍微变暗C ．丙图，开关闭合后，用导线触接2L 两端时，1L 亮度不变，2L 亮度变暗D ．丁图，由图可知，电流的方向是从电源的正极流向负极8．关于滑动变阻器的原理，下列说法正确的是（ ）A ．通过改变接入电路中电阻丝的长度来改变自身的电阻B ．通过改变接入电路中电阻丝的长度来改变接入电路中的电阻C ．通过改变接入电路中电阻丝的横截面积来改变自身的电阻D ．通过改变接入电路中电阻丝的横截面积来改变接入电路中的电阻9．如图所示，下面给出了四种变阻器接入电路的情形，当滑片P 向右移动时，连入电路中的电阻减小的是（ ）A ．B ．C ．D ．10．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S ，发现小灯不亮，接下来的操作，在以下步骤中最合理的是A ．断开开关S ，更换额定功率大一点的灯泡重新实验B ．断开开关S ，增加电池的节数重新实验C ．断开开关S ，拆掉导线重新连接电路D ．观察电流表的示数是否为零，判断电路是否断路二、填空题11．如图所示，当线头M和C连接，线头N跟连接，闭合开关，滑片P向右滑动过程中，连入电路的电阻变小，电路中的电流（填“变大”“变小”或“不变”）。
第4节变阻器一、知识梳理1．变阻器定义：能改变接入电路中大小的元件叫做变阻器．滑动变阻器原理：通过改变连入电路的电阻线的来改变电阻．结构示意图和符号：图甲表示滑动变阻器的示意图，图乙表示其电路符号．铭牌：若滑动变阻器标有“2 A20 Ω”字样，它表示滑动变阻器的是20 Ω，允许通过的是2 A.作用：(1) ；(2)通过改变连入电路的电阻线的电阻，从而改变电路中的和部分电路两端的．使用：滑动变阻器要与被控制电路联，接通电路前应将电阻调节到．注意：将滑动变阻器连入电路时，两个接线柱应采用“一上一下”的接法，不能同时使用上面两个接线柱(R＝0)，也不能同时使用下面的两个接线柱(R为定值电阻，即最大阻值)，否则，移动滑片时起不到改变电阻的作用．2．变阻器的应用：家用电器音量调节的器件是一种变阻器，通常称为．补充：电阻箱是一种能够显示出阻值的变阻器．读数时各旋钮对应的指示点的读数乘以面板上标记的倍数，然后相加即为阻值．二、练习知识点1滑动变阻器及其使用1．滑动变阻器改变阻值的本质是改变接入电路的电阻丝的( )A．材料B．长度C．横截面积D．温度2．小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是( )A．②③B．③④C．①③D．①②3．如图表示的是滑动变阻器的四种接法，当滑动变阻器的滑片向右移动时，电阻值变大的是；电阻值变小的是；电阻值不变的是．4．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：①电压表测小灯泡两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯泡变亮．知识点2变阻器的应用5．如图所示的电阻箱的示数为Ω.6．如图所示的是插入式电阻箱的结构示意图．它的最大电阻值是Ω，图中A、B两个接线柱之间的电阻值是Ω.5 Ω 5 Ω 2 Ω 2 Ω 1 Ω7．如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是( )A．灯泡变亮，电流表的示数变大B．灯泡变暗，电流表的示数变小C．灯泡亮度不变，电流表的示数变大D．灯泡亮度不变，电流表的示数变小8．下列家用电器中，不是使用滑动变阻器的是( )A．台灯上调节灯光亮暗程度的旋钮B．电脑的喇叭上调节音量高低的旋钮C．随身听上调节音量的旋钮D．电风扇上的换挡开关9．将两只滑动变阻器按如图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在( )A．P1放在最右端，P2放在最右端B．P1放在最左端，P2放在最左端C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端10．在收音机等电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是( )A．只把A和C接入电路，可以改变通过电位器的电流B．只把A和B接入电路，无法改变通过电位器的电流C．将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流D．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路的电阻变大11．如图所示电路，导线a固定在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化．这个实验说明铅笔芯是(填“导体”或“绝缘体”)，还能说明导体的电阻与有关．受此启发，人们制造了一种可以改变电阻的元件，叫做．12．如图所示是大型电子地磅的电路图．当称重物时，在压力作用下滑片P向端滑动，变阻器连入电路的电阻(填“变大”“不变”或“变小”，下同)，电流表(重量表)的示数将．13．如图为“用滑动变阻器改变电流”的实验．(1)根据上述实物图在下面虚线框内画出相应电路图．(2)在闭合开关前，滑片P应移动到最(填“左”或“右”)端．(3)滑片向B端滑动时，小灯泡(填“变亮”“变暗”或“不变”)．(4)开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是因为．参考答案：一、知识梳理1．变阻器定义：能改变接入电路中__电阻__大小的元件叫做变阻器．滑动变阻器原理：通过改变连入电路的电阻线的__长度__来改变电阻．结构示意图和符号：图甲表示滑动变阻器的示意图，图乙表示其电路符号．铭牌：若滑动变阻器标有“2 A20 Ω”字样，它表示滑动变阻器的__最大电阻值__是20 Ω，允许通过的__最大电流__是2 A.作用：(1)__保护电路__；(2)通过改变连入电路的电阻线的电阻，从而改变电路中的__电流__和部分电路两端的__电压__．使用：滑动变阻器要与被控制电路__串__联，接通电路前应将电阻调节到__最大__．注意：将滑动变阻器连入电路时，两个接线柱应采用“一上一下”的接法，不能同时使用上面两个接线柱(R＝0)，也不能同时使用下面的两个接线柱(R为定值电阻，即最大阻值)，否则，移动滑片时起不到改变电阻的作用．2．变阻器的应用：家用电器音量调节的器件是一种变阻器，通常称为__电位器__．补充：电阻箱是一种能够显示出阻值的变阻器．读数时各旋钮对应的指示点的读数乘以面板上标记的倍数，然后相加即为阻值．二、练习1．B2．A3．电阻值变大的是__乙__；电阻值变小的是__丁__；电阻值不变的是__甲、丙__．4．解：5．如图所示的电阻箱的示数为__1__258__Ω.6．最大电阻值是__15__Ω，图中A、B两个接线柱之间的电阻值是__7__Ω.7．A8．D9．D10．C11．这个实验说明铅笔芯是__导体__(填“导体”或“绝缘体”)，还能说明导体的电阻与__导体长度__有关．受此启发，人们制造了一种可以改变电阻的元件，叫做__滑动变阻器．12．在压力作用下滑片P向__下__端滑动，变阻器连入电路的电阻__变小__(填“变大”“不变”或“变小”，下同)，电流表(重量表)的示数将__变大__．13．(1)根据上述实物图在下面虚线框内画出相应电路图．解：(2)在闭合开关前，滑片P应移动到最__左__(填“左”或“右”)端．(3)滑片向B端滑动时，小灯泡__变亮__(填“变亮”“变暗”或“不变”)．(4)开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是因为__滑动变阻器接入电路的是下面两个接线柱__．。
人教版九年级物理全一册《16.4变阻器》同步测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（）A．B．C．D．2．参加全国青少年创新大赛，小强运用电学知识设计了一个电子身高测量仪，如图所示。
当被测身高增加时，下列说法最合理的是（）A．应将电流表做为测量仪表，因为身高增加电流表示数增大B．应将电压表做为测量仪表，因为身高增加电压表示数增大C．应将电流表做为测量仪表，因为身高增加电流表示数增大且新标度的表盘刻度均匀D．应将电压表做为测量仪表，因为身高增加电压表示数增大且新标度的表盘刻度均匀3．将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在A．滑片P1放在最右端，滑片P2也放在最右端;B．滑片P1放在最左端，滑片P2也放在最左端;C．滑片P1放在最右端，滑片P2放在最左端;D．滑片P1放在最左端，滑片P2放在最右端.4．小明在做“用滑动变阻器改变电流”的实验时，连接了如图所示的电路，将滑动变阻器的滑片移到最大阻值处，闭合开关S，发现灯泡不亮。
对于接下来的操作，下列步骤中最合理的是（）A．断开开关S，更换灯泡重新实验B．断开开关S，增加电池的节数重新实验C．断开开关S，拆掉导线重新连接电路D．观察电流表的示数是否为零，判断电路是否断路5．如图所示为小蒙设计的调光灯电路，S为选择开关，可分别与a点、b点、c点接触，下列说法错误的是（）A．R0为保护电阻B．S接触a点时不可调光，小灯泡最暗C．S接触c点时可调光D．S接触b点时小灯泡无法工作6．滑动变阻器实现变阻是通过改变连入电路中电阻丝的A．电压B．电流C．长度D．材料7．下列用电器中不需要用到变阻器的是A．电视机或收音机上的音量调节旋钮B．调温电熨斗C．普通家用白炽灯D．调光书写台灯8．在“设计制作一个调光灯”的实践动中，兴趣小组同学设计了如图所示的电路，电源使用三节铅蓄电池串联。

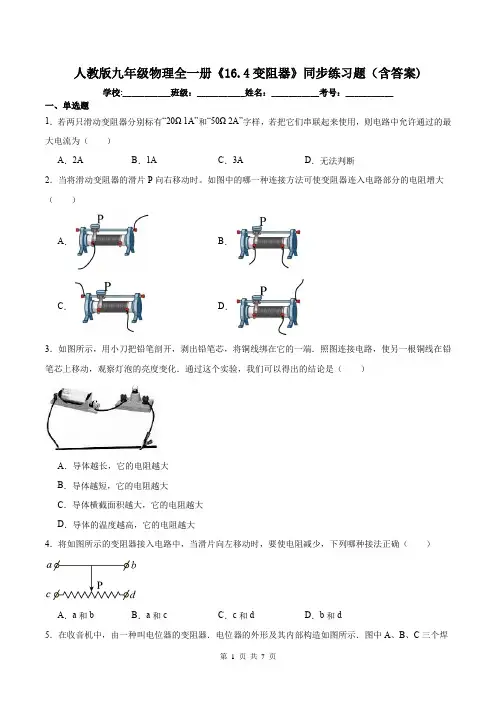

人教版九年级物理全一册《16.4变阻器》同步练习题（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．若两只滑动变阻器分别标有“20Ω 1A”和“50Ω 2A”字样，若把它们串联起来使用，则电路中允许通过的最大电流为（）A．2A B．1A C．3A D．无法判断2．当将滑动变阻器的滑片P向右移动时。
如图中的哪一种连接方法可使变阻器连入电路部分的电阻增大（）A．B．C．D．3．如图所示，用小刀把铅笔剖开，剥出铅笔芯，将铜线绑在它的一端．照图连接电路，使另一根铜线在铅笔芯上移动，观察灯泡的亮度变化．通过这个实验，我们可以得出的结论是（）A．导体越长，它的电阻越大B．导体越短，它的电阻越大C．导体横截面积越大，它的电阻越大D．导体的温度越高，它的电阻越大4．将如图所示的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确（）A．a和b B．a和c C．c和d D．b和d5．在收音机中，由一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时只把A和C接入电路，旋动滑片时，是否能改变通过电位器的电流A．能B．不能C．无法确定D．以上都不正确6．如图所示电路，开关S闭合后，观察发现灯泡L1亮、L2不亮。
调节滑动变阻器的滑片P，灯泡L₁的亮度发生变化，但灯泡L2始终不亮。
关于故障原因，下列判断正确的是（）A．灯泡L2的灯丝断了B．滑动变阻器短路了C．灯泡L2短路了D．灯泡L1断路了7．如图所示为可调亮度台灯，乙中电位器用来可调节灯泡亮度，触点b与金属滑片相连，则下列分析正确的是（）A．将a、c接入电路，顺时针转动旋钮灯泡变亮B．将a、c接入电路，逆时针转动旋钮灯泡变暗C．将a、b接入电路，顺时针转动旋钮灯泡变亮D．将b、c接入电路，逆时针转动旋钮灯泡变暗8．学了电路后，小林设计了四个体重计原理图，如图所示。

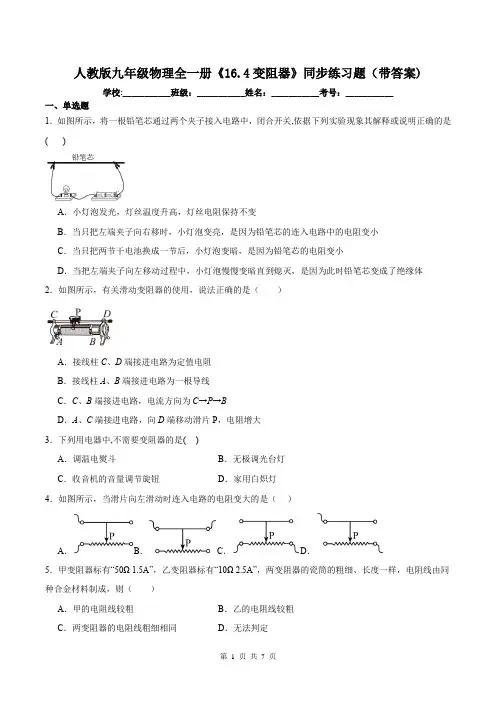

人教版九年级物理全一册《16.4变阻器》同步练习题（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，将一根铅笔芯通过两个夹子接入电路中，闭合开关,依据下列实验现象其解释或说明正确的是()A．小灯泡发光，灯丝温度升高，灯丝电阻保持不变B．当只把左端夹子向右移时，小灯泡变亮，是因为铅笔芯的连入电路中的电阻变小C．当只把两节干电池换成一节后，小灯泡变暗，是因为铅笔芯的电阻变小D．当把左端夹子向左移动过程中，小灯泡慢慢变暗直到熄灭，是因为此时铅笔芯变成了绝缘体2．如图所示，有关滑动变阻器的使用，说法正确的是（）A．接线柱C、D端接进电路为定值电阻B．接线柱A、B端接进电路为一根导线C．C、B端接进电路，电流方向为C→P→BD．A、C端接进电路，向D端移动滑片P，电阻增大3．下列用电器中,不需要变阻器的是()A．调温电熨斗B．无极调光台灯C．收音机的音量调节旋钮D．家用白炽灯4．如图所示，当滑片向左滑动时连入电路的电阻变大的是（）A．B．C．D．5．甲变阻器标有“50Ω 1.5A”，乙变阻器标有“10Ω 2.5A”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（）A．甲的电阻线较粗B．乙的电阻线较粗C．两变阻器的电阻线粗细相同D．无法判定6．滑动变阻器是一种较常见的电学器材。
物理实验室中有一标有“10Ω1A”的滑动变阻器，小明同学对它进行了研究，得到了以下结论，其中错误的是（）A．此滑动变阻器能连入电路中的最大阻值是10ΩB．当此滑动变阻器中的电流不超过1A时，它能安全使用C．使用时应选择“一上一下”两个按线柱D．此滑动变阻器必须在1A的电路中才能安全使用7．在收音机等电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C 三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是A．只把A、C接入电路，旋动滑片，可以改变通过电位器的电流B．只把A、B接入电路，当滑片顺时针旋动时，电位器接入电阻变小C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电阻变小D．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电阻变大8．如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子．当油量减少时()A．R的接入电阻增大，电流减小B．R的接入电阻增大，电流增大C．R的接入电阻减小，电流减小D．R的接入电阻减小，电流增大9．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。
人教版九年级物理全一册《16.4 变阻器》练习题(含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列说法中不正确的是（）A．滑动变阻器在一定范围内可以连续改变连入电路的阻值，但不能读出阻值B．电阻箱不可以连续地改变连入电路的阻值，但可以读出阻值C．要使变阻器能改变通过用电器的电流，必须将它与用电器串联D．滑动变阻器的接线柱不分正、负，因而无论怎样接入电路效果都完全一样2．实验室常见的滑动变阻器如图所示，其结构中属于导体的是（）A．金属棒B．塑料旋钮C．陶瓷筒D．电阻丝上的树脂漆层3．如图所示，下面给出了四种变阻器接入电路的情形，当滑片P向右移动时，连入电路中的电阻减小的是（）A．B．C．D．4．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。
现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表无示数；接ac两点时，电压表有示数。
则产生上述现象的原因可能是（）A．R0短路B．L断路C．R断路D．R0断路5．如图甲所示是常用的一种可调风速的小风扇，图乙为其用于调风速的机械电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与旋钮触片相连。
下列有关说法正确的是（）A．机械电位器应该与电风扇中的电动机并联B．机械电位器通过改变电阻丝的横截面积来改变接入电路的电阻C．若将a、b接入电路中，逆时针转动旋钮时，风扇风速加快D．若将b、c接入电路中，逆时针转动旋钮时，风扇风速加快6．将如图中的滑动变阻器连入电路中，要求开关S闭合后，滑片P向左移动时，电流表的示数变大，则应（）A．N接C，M接D B．N接C，M接FC．N接D，M接F D．N接E，M接D7．在“练习使用滑动变阻器”的实验中，小明同学连接的实验电路如图所示。
人教版九年级物理（全一册）16.4 变阻器同步练习题有答案16.4 变阻器一选择题1、对于滑动变阻器的结构，以下说法中正确的选项是（）A．瓷筒能够用胶木筒取代B．接线柱应有两个，有四个接线柱的不可以起到变阻器的作用C．线圈能够用裸导线绕制，也能够用带绝缘漆皮的铜或铅线绕制D．滑动变阻器的滑片与线圈接触的地方，绝缘漆不用刮去，以保证线圈导线间的绝缘2、以下图的滑动变阻器的四种接法中，当滑片P 向右挪动时使电路的电阻变小的接法是（）A．B．C．D．3、将两个滑动变阻器作如图 3 所示的连结后要使滑动变阻器的阻值最大，P1、P2 的地点分别在（）、P2 都在最左端在最左端， P2 在最右端、P2 都在最右端在最右端， P2 在最左端．4、以下图的各样电路，同种元件的参数均相等，能利用滑动变阻器调理电灯从亮到熄灭的电路是〔〕5、以下图，两滑动变阻器的滑片P1、 P2 都向右滑动时，以下说法正确的选项是（）A．L1 和 L2 都变暗B．L1 和 L2 都变亮C．L1 变暗， L2 变亮D． L1 变亮， L2 变暗6、以下图两电路中，当滑动变阻器滑片P 挪动时有可能造成电源破坏的是（）A．P1 向右挪动B．P2 向右挪动C．P1 向左挪动 D． P2 向左挪动7、以下图，表示插塞式电阻箱，从图示地点开始，则（）A．此刻使用的电阻是70ΩB．将第二个铜塞插上使用的为90ΩC．将所有铜塞插上使用电阻为100ΩD．将铜塞都拔出，总电阻为零8、高速公路收费站对过往的超载货车实行计重收费，某同学联合所学物理知识设计了以下图的计重秤原理图，以下说法正确的选项是（）A．称重表相当于一个电压表B．电路中的 R1 是没有作用的C．当车辆越重时，称重表的示数越小D．当车辆越重时，称重表的示数越大9、如图是汽车、摩托车油量表（实质上就是电流表）原理表示图，R′是定值电阻， R 是滑动变阻器，则（）A．向油箱里加油时，电流表示数变大B．燃油耗费降落时，电流表示数变大C．燃油所有耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏10、以下用电器中，可能不需要用到变阻器的是（）A．电视机B．收音机C．调光书写台灯D．手电筒二非选择题1、我们在考试时很多学科要用到 2B 铅笔填涂机读卡，电脑能够直接读取机读卡上的答案，是因为 2B 铅笔中的石墨是 ______(选填“导体”或“绝缘体” )，若使用了不合格的2B 铅笔，因为铅笔芯的导电性变____(选填“强”或“弱” )，这样可能使电脑没法辨别。
人教版物理-九年级全一册-第十六章-第四节-变阻器-同步练习一、单选题1.如图所示是滑动变阻器的结构示意图．当滑动变阻器中的滑片P向右滑动时，滑动变阻器接入电路中的电阻值变大的是（）A. B.C. D.2.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A. B.C. D.3.将图甲中滑动变阻器连入图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是（）A. A和BB. B和DC. A和DD. B和C4.一个滑动变阻器铭牌上标有“50Ω，2A”的字样，它的含义是（）A. 电阻变化范围是0～50Ω，允许通过的最大电流是2AB. 电阻最小值是50Ω，允许通过的最大电流是2AC. 电阻最小值是50Ω，允许通过的最小电流是2AD. 电阻最大值是50Ω，允许通过的最小电流是2A5.如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向左端滑动时灯逐渐变暗，则下列接法正确的是（）A. M接C，N接BB. M接A，N接CC. M接C，N接AD. M接B，N接D6.如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A. B.C. D.7.在收音机等用电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．A，B，C三个焊接点相当于变阻器的三个接线柱．以下论述使用电位器正确的是（）A. 只把A和C接入电路时，无法改变通过电位器的电流B. 只把A和B接入电路时，无法改变通过电位器的电流C. 将A，B接入电路同一点，C接电路的另一点时，不可以改变通过电位器的电流D. 将B，C接入电路，当滑片顺时针旋动时，电位器接入电路的电阻值变大8.滑动变阻器的滑片滑动时，接入电路的电阻发生变化的原因是（）A. 通过变阻器的电流强度发生变化B. 电阻丝两端的电压发生变化C. 电阻丝横截面积发生变化D. 连入电路的电阻丝长度发生变化9.下列关于滑动变阻器和电阻箱的说法中，错误的是（）A. 滑动变阻器和电阻箱都有阻值范围和允许通过的最大电流B. 滑动变阻器可以改变电路的电阻，但不能读出接入电路的电阻大小C. 电阻箱不但可以改变电路的电阻，而且能读出接入电路的电阻大小D. 滑动变阻器和电阻箱都可以直接读出接入电路的电阻大小二、多选题10.如图，当滑动变阻器滑片P向右移动时，接入电路中电阻值变小的是（）A. B. C. D.11.如图是滑动变阻器的结构示意图，若当滑片向右移动时，接入电路的电阻变小，那么，应连接的接线柱为（）A. A和CB. B和DC. A和DD. A和B12.当将滑动变阻器的滑片P向右移动时，在图中的哪种连接方法可使变阻器连入电路部分的电阻减小：（）A. B.C. D.13.如图所示为滑动变阻器的示意图，下列说法中正确的是（）A. 将ad两端连入电路，P向右移动，接入电路的电阻变小B. 将ac两端连入电路，P向右移动，接入电路的电阻变大C. 将bd两端连入电路，P向右移动，接入电路的电阻变小D. 将bc两端连入电路，P向左移动，接入电路的电阻变大14.如图所示的滑动变阻器连入电路的4种接法中，当滑片P向左滑动时，滑动变阻器连入电路部分的电阻增大的是（）A. B.C. D.15.在收音机等电器中，有一个叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是（）A. 只把A和B接入电路，无法改变通过电位器的电流B. 只把A和C接入电路，无法改变通过电位器的电流C. 将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大D. 将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流三、填空题16.图中电阻箱两接线柱间的电阻值是________ Ω。
变阻器【同步达纲练习】一、填空题1.电阻是表示导体对电流的的大小，导体的电阻越大，表示导体对电流的越大。
2.电阻在国际上往常用字母＿表示，它在电路图中的符号是，它的单位是，符号是。
3.75＝k＝M0.5M＝k＝4.电阻是导体自己的一种＿，它的大小决定于导体的，，和5.将一根导线平均拉长为本来的 2 倍，则电阻。
二、选择题1.下边对于导体电阻的说法，正确的选项是（）A.铁导线的电阻比铜导线的电阻大B.粗的铜导线比细的铜导线的电阻大C.两根粗细同样的导线，长的电阻比短的电阻大D.由同种资料制成的、长短相等的两根导线，粗的导线比细的导线电阻小2.做实验时，连结电路的导线，若只好在粗细和长度同样的铜丝、铝丝、铁丝、锰铜丝中精选，你以为应当选（）A ．铜丝 B. 铝丝 C. 铁丝 D. 锰铜丝3.横截面积同样电阻相等的铜丝和铁丝，此中导线长的是（）A 铜丝 B. 铁丝 C. 同样长 D. 都有可能4. 以下列图所示，当细铁丝绕制的线圈不加热时，电流表示数为0.3A 。
当迟缓加热一段时间，可看到电流表示数将（）A. 大于 0.3AB. 仍等于 0.3AC. 小于 0.3AD. 不可以确立三、实验题以下列图所示，甲图中AB 和 CD 是长度不一样、粗细同样的镍铬合金线。
乙图中AB 和 CD 是长度同样、粗细不一样的镍铬合金钱。
用图示的装置能够研究同种资料导线电阻的大小与什么要素相关，有什么关系。
由甲图的实验能够得出的结论是；由乙图实验可得出的结论是。
【素质优化训练】1. 有 A 、B 、 C 、 D 四根导线，此中 A 、 B 、 C 三根是铜导线， D 是镍铬合金线， A 、 B 两导线的粗细同样， A 比 B 短， B 、C 两导线的长度同样， B 比 C 粗， C 、D 长短和粗细都同样，则这四根导线按其电阻大小的次序摆列应是（）AR ＞R ＞R ＞R DB.R ＞R ＞R ＞RAABCDCBC.R D ＞ R A ＞ R B ＞ R CD. R C ＞ R B ＞R A ＞ R D2. 在做 “研究导体的电阻跟哪些要素相关”的实验时，供给了下表所示4 根导线， 则下列说法正确的选项是（）导线代号 甲 乙 丙丁长 度 (m) 1.0 1.0 0.5 1.0横截面积 (mm 2)0.8 1.0 1.2 0.8 材 料镍铬镍铬镍铬锰铜A 研究导体的电阻与长度的关系应选导线甲和丙B. 研究导体的电阻与横截面积关系时应选导线甲和乙C. 研究导体的电阻与横截面积关系时应选导线丙和丁D. 研究导体的电阻与资料的关系时应选导线乙和丁 3.为了丈量灯泡里的电流大小，将电流表和灯泡、电源、开关串连起来，当开封闭合，电流表指针指到 0.45A ，然 后慢慢回到 0.18A ，电流表示数减小的原由是（）A. 指针的惯性B. 灯泡里钨丝的电阻随温度变化惹起的C. 电流表有故障D. 在开封闭合的瞬时，电流老是很大的【生活实质运用】1.小明在检查一玩具电路时，发现此中一个10电阻坏了，但手边只有几个20的电阻。
第4节变阻器一选择题1.如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是()2.日常生活中，变阻器有着广泛的应用，下列没有应用滑动变阻器的是()A．调台灯亮度的装置B．调收音机音量大小的电位器C．调收音机频道的装置D．调节电动车速度的装置3.如图是滑动变阻器的结构和连入电路的示意图。
当滑片P向左滑动时，连入电路的电阻变小的是()4.如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮，则下列接法符合要求的是()A．M接A，N接D B．M接B，N接CC．M接A，N接B D．M接C，N接D5.如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化正确的是()A．L1变亮，L2不变B．L1不变，L2变亮C．L1变暗，L2不变D．L1不变，L2变暗6.如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表(由电流表改装而成)指针所指的刻度，就能知道油箱内油量的多少。
则()A．油量增加，R1的电阻值增大，油量表指针偏转变小B．油量增加，R1的电阻值减小，油量表指针偏转变大C．油量减少，R1的电阻值增大，油量表指针偏转变大D．油量减少，R1的电阻值减小，油量表指针偏转变小二非选择题1.滑动变阻器(1)原理：滑动变阻器是靠改变接入电路中电阻丝的____来改变电阻的，电路符号是______，结构示意图是_______。
(2)作用：①保护电路；②改变电路中的______或某用电器两端______。
(3)使用方法：①选：根据铭牌选择合适的滑动变阻器；②串：将变阻器____联在电路中；③接：必须同时使用上、下两个接线柱，即“一上一下”；④调：接入电路前应将电阻调到_________。
2.如图所示电路，导线a固定在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化。
（人教版）九年级物理全一册16.3电阻同步练习含答案1. 把长短相同、粗细相同的两根镍铬合金线串联接入电路,电路如图所示,则电路中()A. 粗合金线的电阻大于细合金线的电阻B. 粗合金线的电阻小于细合金线的电阻C. 通过粗合金线的电流大于通过细合金线的电流D. 通过粗合金线的电流小于通过细合金线的电流2. 下列四个探究实例、①探究影响电阻大小的因素②探究空气中氧气的含量③探究电流与电压的关系④探究铁的锈蚀条件、其中主要研究方法相同的是()A. ①②③B. ①②④C. ①③④D. ②③④3．随着科技发展，新材料、新技术不断服务于人们的生活，许多电子设备用到热敏电阻、光敏电阻等电路元件，它们是用下列哪种材料制成的( )A．导体B．绝缘体 C．超导体D．半导体4．下列物理量中，以科学家的名字欧姆作为单位的物理量是( )A.电压B.电流C.电阻D.电功率5．温度一定时，关于导线的电阻，下列说法正确的是( )A.铁导线的电阻一定比铜导线的电阻大B.粗导线的电阻一定比细导线的电阻小C.将一根导线拉长，其电阻一定变大D.长短、粗细都相同的两根导线，电阻一定相同6．关于电阻的意义，下列说法正确的是( )A．导体中有电流时，导体才有电阻B．导体中的电流为零时，导体电阻也为零C．通过导体的电流越小，表明导体对电流的阻碍作用越大D．导体的电阻越大，导体对电流的阻碍作用越大7．下列不属于影响导体电阻大小的因素是( )A．导体两端的电压 B．导体的长度 C．导体的材料 D．导体的横截面积8．在电厂发电、输送电力等方面要大大降低由于电阻引起的电能损耗，最理想是使用以下材料中的A．导体材料B．绝缘体材料C．半导体材料D．超导体材料9. 在如图甲所示的电路中,R为电阻丝,当闭合开关后,灯泡发光.当用酒精灯对电阻丝加热时,灯泡发光程度变弱,这一现象说明电阻丝的电阻.课堂上老师在注意安全的情况下为同学们演示了如图乙所示的实验.当不给废灯泡的玻璃芯柱加热时,灯泡L不发光.用酒精灯给废灯泡的玻璃芯柱加热到红炽状态时,灯泡发光,这个现象说明玻璃.10. 如图所示,将不同导体接到电路A、B之间时,闭合开关,可通过观察、比较来判断不同导体电阻的大小;若两个导体的电阻差异不大,则可以用替换灯泡作进一步的判断.11．小明在科技活动中，了解到有一种半导体材料制成的热敏电阻，其电阻R随温度t变化的图像如甲图所示。
16.4变阻器1．如图所示，将一根铅笔芯通过两个夹子接入电路中，当只把右端夹子向左移时，铅笔芯接入电路的电阻变小，小灯泡变亮，导致铅笔芯接入电路的电阻变小的主要因素是( )A．材料B．长度C．温度D．横截面积答案：B2．如图所示是滑动变阻器的结构示意图，若滑片向左移动后，电阻变大，则接入电路中的接线方式为( )A．a、bB．a、cC．b、dD．a、d答案：C3．如图是滑动变阻器的示意图，整根电阻丝的电阻为900Ω，PA部分的电阻为500Ω。
如果将C、D接入电路中，电阻值为________Ω；答案：0将A、B接入电路中，电阻值为_____Ω，起________的作用；将B、D接入电路中，电阻值为______Ω，此时_____(填“能”或“不能”)改变连入电路中的电阻，滑片P位于________时接入电路中的电阻最大，滑片P向右滑动时，接入电路的电阻将________。
答案：900 定值电阻 400 能最左端变小4．如图所示是小明连接的用滑动变阻器调节灯泡亮度的电路，在使用过程中，小明分别遇到以下问题，请分析其中的原因。
(1)现象：灯泡很亮，移动滑动变阻器，灯泡亮度不变。
原因：____________________________________。
(2)现象：灯泡很暗，移动滑动变阻器，灯泡亮度不变。
原因：____________________________________。
(3)现象：灯泡不发光，电压表有示数，电流表无示数。
原因：_______________________________。
答案：滑动变阻器接入的是两个上接线柱滑动变阻器接入的是两个下接线柱灯泡灯丝断了，或灯泡处接触不良5．图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是( )A．电位器与灯泡并联B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗答案：B6．如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子。
16.4变阻器姓名：__________ 班级：__________考号：__________一、选择题（共20题）1、如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（）A B C D2、在如图所示电路中，电源电压和灯L的电阻均保持不变．开关S闭合后，在变阻器的滑片P从中点向b端滑动过程中，下列说法正确的是（）A．电压表的示数不变 B．电灯L的亮度变暗C．电流表A1的示数变小D．电流表A2的示数变大3、下图所连电路中，开关闭合后小灯泡发光，要使其亮度变暗，则下（）A．滑片P1向右移B．滑片P1向左移C．滑片P2向右移D．滑片P2向左移4、当将滑动变阻器的滑片P向右移动时．图中的哪一种连接方法可使变阻器连入电路部分的电阻增大？（）A．B．C．D．5、在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P 向右端滑动时灯逐渐变暗，则下列接法中正确的是（）A．M 接C，N 接B B．M 接A，N 接B C．M 接C，N 接D D．M 接A，N6、如图(甲)为调光台灯，(乙)为一简单调光台灯的电路图，将电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则下列方法中正确的是 ( )A．A接M，B接N B．C接M，D接N C．A接M，D接N D．B接M，C接N7、如图所示的两个电路中，电源电压相等，闭合开关S，当甲图中滑动变阻器的滑片向左滑动、乙图中的滑片向右滑动时，灯泡L1和L2的亮度的变化是( )A．L1、L2都变暗 B．L1、L2都变亮C．L1变亮，L2变暗 D．L1变亮，L2的亮度不变8、如图所示，两滑动变阻器的滑片P1，P2都向右滑动时，下列说法正确的是( )A．L1和L2都变暗 B．L1和L2都变亮C．L1变暗，L2变亮 D．L1变亮，L2变暗9、滑动变阻器接入电路后，移动滑片能改变电阻是因为移动滑片时改变了( ) A．电阻线的材料 B．电阻线的横截面积C．接入电路中的电阻线的长度 D．电阻线的温度10、如图所示，滑片P可（）A.向左滑动，但不能滑到C点B.向左滑动，可以滑到C点C.向右滑动，但不能滑到D点D.向右滑动，可以滑到D点11、将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在:A．滑片P1放在最右端，滑片P2也放在最右端;B．滑片P1放在最左端，滑片P2也放在最左端;C．滑片P1放在最右端，滑片P2放在最左端;D．滑片P1放在最左端，滑片P2放在最右端.12、在四种接法中，当滑片P向右移动，接入电路的电阻值不变的是( )13、小红在做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关S，发现小灯泡L不亮。
人教版九年级物理全一册《16.4 变阻器》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数第一次为零，第二次、第三次接近3V。
若故障只有一个，则可能是（）A．灯泡断路B．灯泡短路C．开关断路D．电源没电2．如图为一款新式无线插座转换器，带有USB插头、多位插座、调光台灯等多种功能，开关控制调光台灯。
下列说法正确的是（）A．给手机充电时，手机电池相当于电源B．给手机充电时，台灯与手机串联C．调节台灯亮度的元件相当于滑动变阻器D．开关与调光台灯的连接方式一定为并联3．电位器实质上是一种变阻器。
图甲为某调光台灯，图乙为该台灯用到的电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。
下列分析正确的是（）A．电位器应该与调光台灯的灯泡并联B．若只将AC接入电路，顺时针旋转滑片，灯泡变暗C．若只将BC接入电路，顺时针旋转滑片，灯泡变亮D．若只将AB接入电路，顺时针旋转滑片，灯泡变亮4．在生产生活中，人们选择材料的考虑各种因素，下列事例中主要从导热性角度考虑的是（）A．用橡胶做汽车的轮胎B．用铜做家庭电路的导线C．用胶木做炒锅的把手D．用泡沫做“石头”道具5．如图所示是一种风速测定装置。
其中风速表是由电压表改装而成，R为定值电阻，R1为滑动变阻器，“T”型管道的竖直管内装有可上下自由移动的轻质活塞，活塞通过轻质细杆和滑动变阻器的滑片相连。
则风速变大时（）A．活塞上方气压变大，活塞向下移动B．活塞上方气压变小，活塞向下移动C．R1接入电路的电阻变大，风速表示数变大D．R1接入电路的电阻变小，风速表示数变大6．如图所示电路中，电源电压不变，开关S闭合后，滑动变阻器滑片向右移动，下列说法中正确的是A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数不变C．电压表示数变小，灯泡变暗D．电压表示数变大，灯泡变亮7．在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（）A．只把B和C接入电路，无法改变通过电位器的电流B．只把A和B接入电路，无法改变通过电位器的电流C．B、C接入电路，滑片顺时针旋，接入电路电阻变小D．A、B接入电路，滑片逆时针旋，接入电路电阻变大8．如图，若要求滑片P向右移动时，电路中电流增大，则正确的接法是（）A．接A、C接线柱B．接D、B接线柱C．接C、A成D、A接线柱D．接C、A成D、B接线柱9．在设计和制作一个“模拟的调光灯”的综合实践活动中，9年级的物理兴趣小组设计了下面的几个调光灯的电路图，图中小灯泡的规格都是“3V0.5A”，所用的定值电阻的电阻值都是6Ω，电源电压图上所示。
