九年级物理滑动变阻器 (1)解析

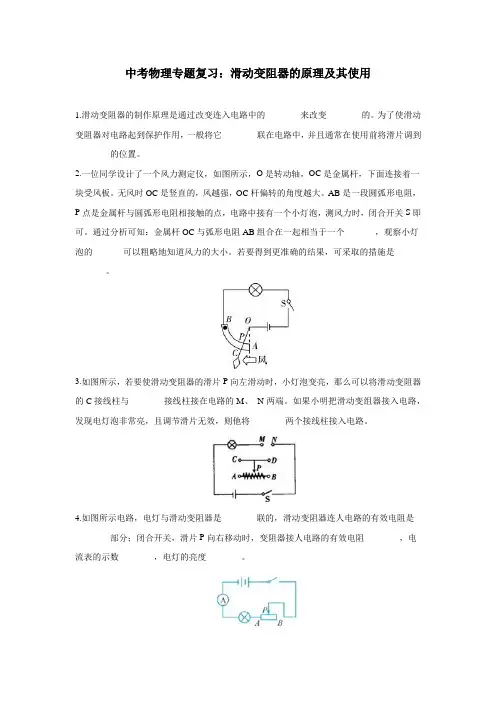

中考物理专题复习：滑动变阻器的原理及其使用1.滑动变阻器的制作原理是通过改变连入电路中的________来改变________的。

为了使滑动变阻器对电路起到保护作用，一般将它________联在电路中，并且通常在使用前将滑片调到________的位置。

2.一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。

无风时OC是竖直的，风越强，OC杆偏转的角度越大。

AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可。

通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个_______，观察小灯泡的_______可以粗略地知道风力的大小。

若要得到更准确的结果，可采取的措施是_______。

3.如图所示，若要使滑动变阻器的滑片P向左滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与________接线柱接在电路的M、N两端。

如果小明把滑动变组器接入电路，发现电灯泡非常亮，且调节滑片无效，则他将________两个接线柱接入电路。

4.如图所示电路，电灯与滑动变阻器是________联的，滑动变阻器连人电路的有效电阻是________部分；闭合开关，滑片P向右移动时，变阻器接人电路的有效电阻________，电流表的示数________，电灯的亮度________。

5.滑动变阻器是靠改变电阻线在电路中的________，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的________大小的；如图所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器．若接线片A、B已接入了电路，则顺时针转动旋钮触片时，收音机的音量将变________（填“大”或“小”）．6.如图甲是插入式电阻箱的结构示意图，它的最大电阻值是________Ω，图中A、B两个接线柱之间的电阻值是________Ω；乙图中电阻箱的示数是________Ω，它与滑动变阻器相比，最大好处是________。

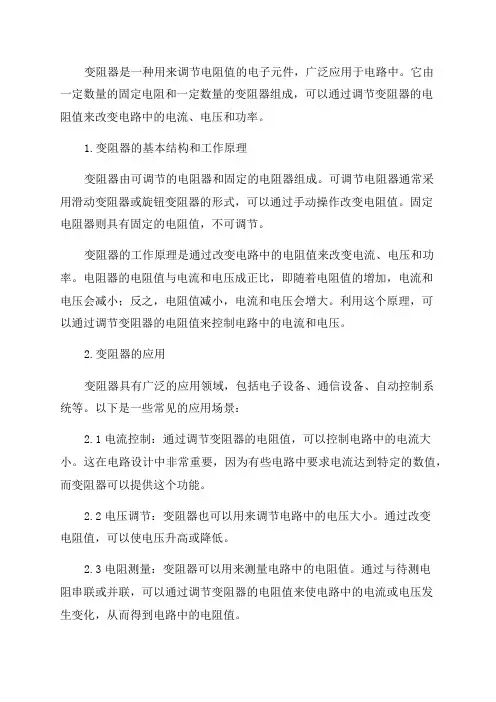

变阻器是一种用来调节电阻值的电子元件，广泛应用于电路中。

它由一定数量的固定电阻和一定数量的变阻器组成，可以通过调节变阻器的电阻值来改变电路中的电流、电压和功率。

1.变阻器的基本结构和工作原理变阻器由可调节的电阻器和固定的电阻器组成。

可调节电阻器通常采用滑动变阻器或旋钮变阻器的形式，可以通过手动操作改变电阻值。

固定电阻器则具有固定的电阻值，不可调节。

变阻器的工作原理是通过改变电路中的电阻值来改变电流、电压和功率。

电阻器的电阻值与电流和电压成正比，即随着电阻值的增加，电流和电压会减小；反之，电阻值减小，电流和电压会增大。

利用这个原理，可以通过调节变阻器的电阻值来控制电路中的电流和电压。

2.变阻器的应用变阻器具有广泛的应用领域，包括电子设备、通信设备、自动控制系统等。

以下是一些常见的应用场景：2.1电流控制：通过调节变阻器的电阻值，可以控制电路中的电流大小。

这在电路设计中非常重要，因为有些电路中要求电流达到特定的数值，而变阻器可以提供这个功能。

2.2电压调节：变阻器也可以用来调节电路中的电压大小。

通过改变电阻值，可以使电压升高或降低。

2.3电阻测量：变阻器可以用来测量电路中的电阻值。

通过与待测电阻串联或并联，可以通过调节变阻器的电阻值来使电路中的电流或电压发生变化，从而得到电路中的电阻值。

2.4功率限制：有些电路中，为了保护元件或防止过载，需要限制功率的大小。

通过变阻器，可以调节电路中的电流和电压，从而限制功率的大小。

3.变阻器的注意事项在使用变阻器时，需要注意以下几点：3.1适配电阻范围：不同的变阻器有不同的电阻范围，要根据实际需求选择适合的变阻器。

3.2避免过载：变阻器也有一定的功率限制，不能超过其额定功率。

如果超过额定功率，可能会导致变阻器损坏。

3.3防止过热：在使用变阻器时，要注意控制电流和电压大小，避免变阻器产生过多的热量，以免引发安全问题。

3.4正确连接：变阻器在电路中的连接方式有串联和并联两种。

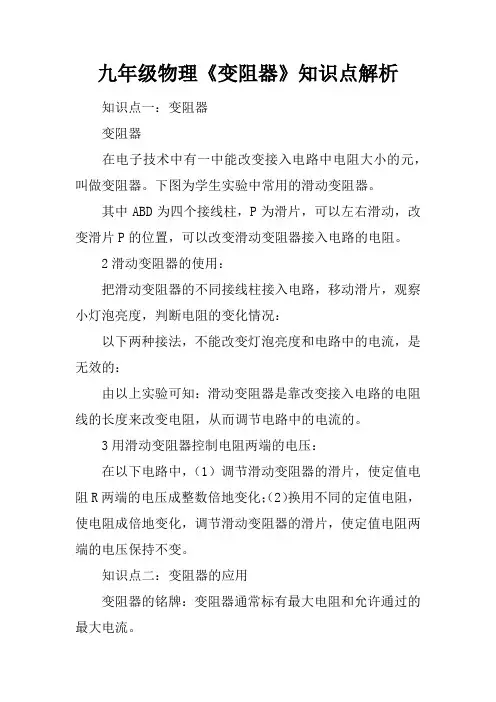

九年级物理《变阻器》知识点解析知识点一：变阻器变阻器在电子技术中有一中能改变接入电路中电阻大小的元，叫做变阻器。

下图为学生实验中常用的滑动变阻器。

其中ABD为四个接线柱，P为滑片，可以左右滑动，改变滑片P的位置，可以改变滑动变阻器接入电路的电阻。

2滑动变阻器的使用：把滑动变阻器的不同接线柱接入电路，移动滑片，观察小灯泡亮度，判断电阻的变化情况：以下两种接法，不能改变灯泡亮度和电路中的电流，是无效的：由以上实验可知：滑动变阻器是靠改变接入电路的电阻线的长度来改变电阻，从而调节电路中的电流的。

3用滑动变阻器控制电阻两端的电压：在以下电路中，（1）调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化；（2）换用不同的定值电阻，使电阻成倍地变化，调节滑动变阻器的滑片，使定值电阻两端的电压保持不变。

知识点二：变阻器的应用变阻器的铭牌：变阻器通常标有最大电阻和允许通过的最大电流。

如“0ΩA”，这表明滑动变阻器的最大阻值是0Ω，允许通过的最大电流是1A，如果电流超过1A，变阻器会被烧毁。

2变阻器的作用：通过调节其接入电路的阻值来改变电路中的电流。

3变阻器的种类：滑动变阻器、电阻箱、机械式电位器、数字电位器等。

【典型例题1】【XX届福建泉州惠安县城北教研联盟初三上期期中物理卷】如图是滑动变阻器的结构示意图，若当滑片向右移动时，接入电路的电阻变小，那么，应连接的接线柱为（）A．A和B．B和D．A和DD．A和B【答案】B当将滑动变阻器的滑片P向右移动时，在图中的哪种连接方法可使变阻器连入电路部分的电阻减小：（）【答案】【解析】当将滑动变阻器的滑片P向右移动时，如图为“用滑动变阻器改变电流”的实验．（1）在闭合开关前，滑片P应移动到最____端（选填“左”或“右”）。

（2）滑片向A端滑动时，小灯泡_____（选填“变亮”，“变暗”或“不变”）（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是________________；【答案】（1）左（2）变暗（3）滑动变阻器同时把下面两个接线柱接入电路【针对训练1】【XX届湖北武汉汉阳区初三期中物理卷】电位器是变阻器的一种，小菲同学买了一个电位器，如图所示．小菲想把它与灯泡串联起来，利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是（）A．A、B两个接线柱分别接入电路B．B、两个接线柱分别接入电路．A、两个接线柱分别接入电路D．以上连接方法都正确【针对训练2】【XX届四川遂宁南山学校初三上期半期考试物理卷】一个滑动变阻器铭牌上标有“0ΩA”的字样它的意义是（）A．电阻的最小值是0Ω，允许通过的最大电流是1AB．电阻的最小值是0Ω，允许通过的最小电流是1A．电阻的最大值是0Ω，允许通过的最小电流是1AD．电阻的最大值是0Ω，允许通过的最大电流是1A【针对训练3】【XX届福建泉州惠安县城北教研联盟初三上期期中物理卷】图是大型电子地磅的电路原理图。

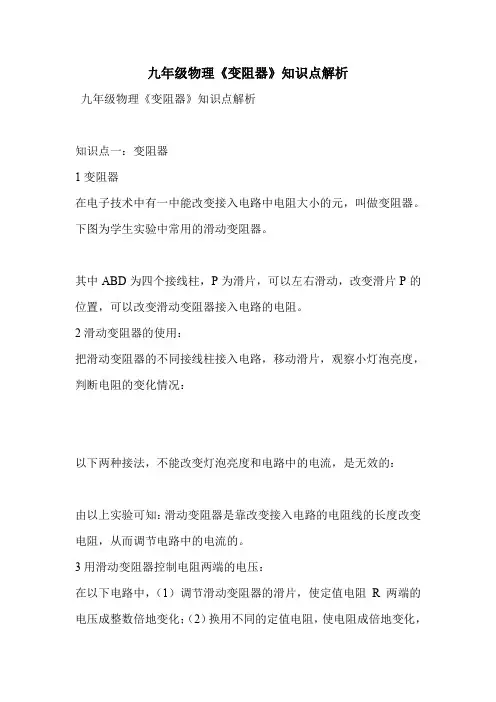

九年级物理《变阻器》知识点解析九年级物理《变阻器》知识点解析知识点一：变阻器1变阻器在电子技术中有一中能改变接入电路中电阻大小的元，叫做变阻器。

下图为学生实验中常用的滑动变阻器。

其中ABD为四个接线柱，P为滑片，可以左右滑动，改变滑片P的位置，可以改变滑动变阻器接入电路的电阻。

2滑动变阻器的使用：把滑动变阻器的不同接线柱接入电路，移动滑片，观察小灯泡亮度，判断电阻的变化情况：以下两种接法，不能改变灯泡亮度和电路中的电流，是无效的：由以上实验可知：滑动变阻器是靠改变接入电路的电阻线的长度改变电阻，从而调节电路中的电流的。

3用滑动变阻器控制电阻两端的电压：在以下电路中，（1）调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化；（2）换用不同的定值电阻，使电阻成倍地变化，调节滑动变阻器的滑片，使定值电阻两端的电压保持不变。

知识点二：变阻器的应用1变阻器的铭牌：变阻器通常标有最大电阻和允许通过的最大电流。

如“0Ω 1A”，这表明滑动变阻器的最大阻值是0Ω ，允许通过的最大电流是1A，如果电流超过1A，变阻器会被烧毁。

2变阻器的作用：通过调节其接入电路的阻值改变电路中的电流。

3变阻器的种类：滑动变阻器、电阻箱、机械式电位器、数字电位器等。

【典型例题1】【2016届福建泉州惠安县城北教研联盟初三上期期中物理卷】(多选)如图是滑动变阻器的结构示意图，若当滑片向右移动时，接入电路的电阻变小，那么，应连接的接线柱为（）A．A和B．B和D ．A和D D．A和B【答案】B当将滑动变阻器的滑片P向右移动时，在图中的哪种连接方法可使变阻器连入电路部分的电阻减小：（）【答案】【解析】当将滑动变阻器的滑片P向右移动时，如图为“用滑动变阻器改变电流”的实验．（1）在闭合开关前，滑片P应移动到最____端（选填“左”或“右”）。

（2）滑片向A端滑动时，小灯泡_____（选填“变亮”，“变暗”或“不变”）（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是________________；【答案】（1）左（2）变暗（3）滑动变阻器同时把下面两个接线柱接入电路【针对训练1】【2016届湖北武汉汉阳区初三期中物理卷】电位器是变阻器的一种，小菲同学买了一个电位器，如图所示．小菲想把它与灯泡串联起，利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是（）A．A、B 两个接线柱分别接入电路B．B、两个接线柱分别接入电路．A、两个接线柱分别接入电路D．以上连接方法都正确【针对训练2】【2016届四川遂宁南学校初三上期半期考试物理卷】一个滑动变阻器铭牌上标有“0Ω 1A”的字样它的意义是（）A．电阻的最小值是0Ω，允许通过的最大电流是1AB．电阻的最小值是0Ω，允许通过的最小电流是1A．电阻的最大值是0Ω，允许通过的最小电流是1AD．电阻的最大值是0Ω，允许通过的最大电流是1A【针对训练3】【2016届福建泉州惠安县城北教研联盟初三上期期中物理卷】图是大型电子地磅的电路原理图。

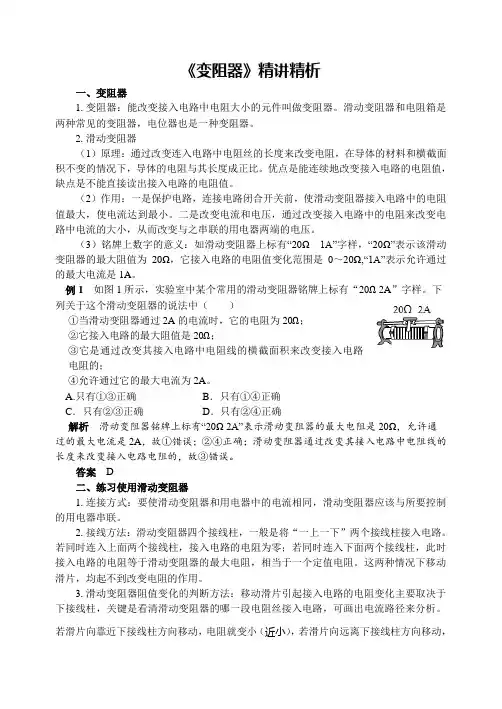

《变阻器》精讲精析一、变阻器1.变阻器：能改变接入电路中电阻大小的元件叫做变阻器。

滑动变阻器和电阻箱是两种常见的变阻器，电位器也是一种变阻器。

2.滑动变阻器（1）原理：通过改变连入电路中电阻丝的长度来改变电阻，在导体的材料和横截面积不变的情况下，导体的电阻与其长度成正比。

优点是能连续地改变接入电路的电阻值，缺点是不能直接读出接入电路的电阻值。

（2）作用：一是保护电路，连接电路闭合开关前，使滑动变阻器接入电路中的电阻值最大，使电流达到最小。

二是改变电流和电压，通过改变接入电路中的电阻来改变电路中电流的大小，从而改变与之串联的用电器两端的电压。

（3）铭牌上数字的意义：如滑动变阻器上标有“20Ω 1A”字样，“20Ω”表示该滑动变阻器的最大阻值为20Ω，它接入电路的电阻值变化范围是0～20Ω,“1A”表示允许通过的最大电流是1A。

例1 如图1所示，实验室中某个常用的滑动变阻器铭牌上标有“20Ω 2A”字样。

下列关于这个滑动变阻器的说法中（）①当滑动变阻器通过2A的电流时，它的电阻为20Ω；②它接入电路的最大阻值是20Ω；③它是通过改变其接入电路中电阻线的横截面积来改变接入电路电阻的；④允许通过它的最大电流为2A。

A.只有①③正确B．只有①④正确C．只有②③正确D．只有②④正确解析滑动变阻器铭牌上标有“20Ω 2A”表示滑动变阻器的最大电阻是20Ω，允许通过的最大电流是2A，故①错误；②④正确；滑动变阻器通过改变其接入电路中电阻线的长度来改变接入电路电阻的，故③错误。

答案 D二、练习使用滑动变阻器1.连接方式：要使滑动变阻器和用电器中的电流相同，滑动变阻器应该与所要控制的用电器串联。

2.接线方法：滑动变阻器四个接线柱，一般是将“一上一下”两个接线柱接入电路。

若同时连入上面两个接线柱，接入电路的电阻为零；若同时连入下面两个接线柱，此时接入电路的电阻等于滑动变阻器的最大电阻，相当于一个定值电阻。

这两种情况下移动滑片，均起不到改变电阻的作用。

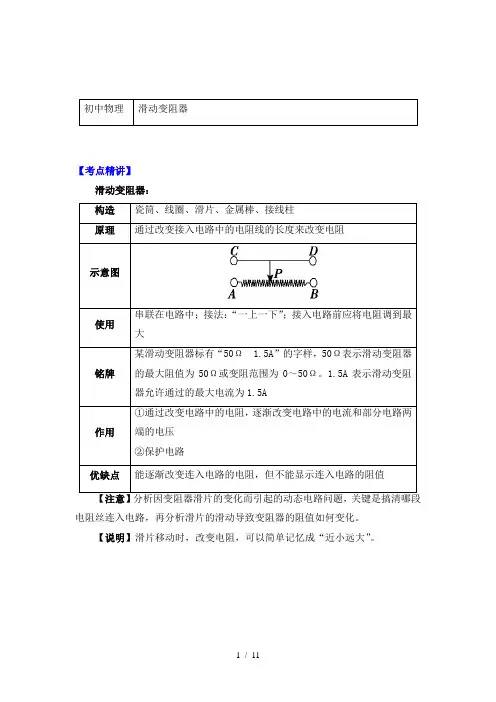

初中物理 滑动变阻器【考点精讲】滑动变阻器： 电阻丝连入电路，再分析滑片的滑动导致变阻器的阻值如何变化。

【说明】滑片移动时，改变电阻，可以简单记忆成“近小远大”。

构造瓷筒、线圈、滑片、金属棒、接线柱 原理 通过改变接入电路中的电阻线的长度来改变电阻示意图使用 串联在电路中；接法：“一上一下”；接入电路前应将电阻调到最大铭牌 某滑动变阻器标有“50Ω 1.5A ”的字样，50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0～50Ω。

1.5A 表示滑动变阻器允许通过的最大电流为1.5A作用 ①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压②保护电路优缺点 能逐渐改变连入电路的电阻，但不能显示连入电路的阻值【典例精析】例题1 如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（）思路导航：在调节滑动变阻器时，要使小灯泡的亮度发生变化，滑动变阻器应与小灯泡串联，并且滑动变阻器连入电路中的电阻在电路中要能变化。

A项中小灯泡被短路，不发光；B项中滑动变阻器滑片上边被短路，小灯泡和滑片下边的电阻并联，其两端电压恒为电源电压，亮度不变；C项中，小灯泡和滑动变阻器串联，符合小灯泡的亮度随滑片的移动改变的要求；D项中滑动变阻器和小灯泡都被短路，灯泡始终不亮，故选C。

答案：C例题2 用滑动变阻器改变小灯泡的亮度（1）实验室中有一铭牌上标有“20Ω 2 A”字样的滑动变阻器，如图所示.若要把A、B、C三个接线柱的两个连接到电路中去，共有_______种接法；“20Ω”指的是_______接线柱间的电阻值，“2A”指的是_______。

（2）现再给出电源、小灯泡、开关各一个，导线若干，请在图中用笔画线代替导线连接电路，要求滑动变阻器的滑片P向右移灯泡变暗。

（3）如果你还想知道电路中电流值的改变情况，需在电路中再____联一个电流表，并增加____根导线。

思路导航：本题考查的是滑动变阻器的原理和使用方法.铭牌上标有“20Ω 2 A”字样，20Ω表示该滑动变阻器的最大阻值（AB间的电阻）为20Ω，2A表示滑动变阻器允许通过的最大电流值为2A。

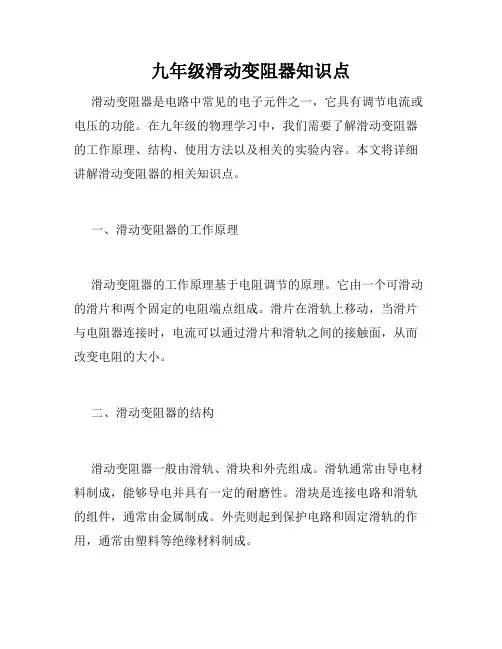

九年级滑动变阻器知识点滑动变阻器是电路中常见的电子元件之一，它具有调节电流或电压的功能。

在九年级的物理学习中，我们需要了解滑动变阻器的工作原理、结构、使用方法以及相关的实验内容。

本文将详细讲解滑动变阻器的相关知识点。

一、滑动变阻器的工作原理滑动变阻器的工作原理基于电阻调节的原理。

它由一个可滑动的滑片和两个固定的电阻端点组成。

滑片在滑轨上移动，当滑片与电阻器连接时，电流可以通过滑片和滑轨之间的接触面，从而改变电阻的大小。

二、滑动变阻器的结构滑动变阻器一般由滑轨、滑块和外壳组成。

滑轨通常由导电材料制成，能够导电并具有一定的耐磨性。

滑块是连接电路和滑轨的组件，通常由金属制成。

外壳则起到保护电路和固定滑轨的作用，通常由塑料等绝缘材料制成。

三、滑动变阻器的使用方法1. 电路中的调节元件滑动变阻器可以作为电路中的调节元件，通过滑动滑块改变电阻的大小，从而调节电路中的电流或电压。

例如，在调节亮度的电路中，我们可以通过滑动变阻器来控制电流的大小，从而改变灯泡的亮度。

2. 实验中的测量元件滑动变阻器还可以作为实验中的测量元件，用于测量电路中的电阻大小。

通过滑动滑块，将滑动变阻器与待测电阻相连，可以根据滑块位置读取电阻的数值。

四、滑动变阻器的实验内容1. 测量滑动变阻器的电阻实验中，我们可以使用万用表或电表来测量滑动变阻器的电阻。

首先，将测量仪器的两个探针分别连接到滑动变阻器的两个固定端点上。

然后，通过滑动滑块，记录不同位置下的电阻数值。

2. 调节电路中的电阻通过搭建简单的电路，我们可以利用滑动变阻器调节电路中的电阻大小。

例如，在LED灯的电路中，我们可以通过滑动变阻器来改变电流的大小，从而控制灯光的亮度。

3. 观察电流与电压的关系实验中，我们可以将滑动变阻器与电源和电流表相连，观察滑动变阻器位置改变时电流的变化情况。

通过记录不同位置下的电流数值，我们可以得到电流与电阻之间的关系。

总结：滑动变阻器是电路中常见的调节元件，具有调节电阻的功能。

【课程标准】了解滑动变阻器的构造、及其工作原理。

【学习目标】1．能说出滑动变阻器的构造，理解变阻器工作原理。

会画结构示意图、电路图中的符号。

2．会把变阻器正确连入电路来改变电路中的电流及用电器两端电压。

3．知道滑动变阻器铭牌上参数的含义、使用规则和实际应用。

【重点重点】重点是变阻器工作原理。

【重点难点】了解滑动变阻器接线方式及其使用方法。

知识点1. 滑动变阻器1. 变阻器：能改变接入电路中电阻大小的元件，常见的变阻器可分为滑动变阻器和电阻箱。

2. 滑动变阻器：（1）构造：由瓷筒、线圈、滑片、金属棒、接线柱组成。

（2）原理：改变接入电路中电阻线的长度来改变电阻。

（3）作用：通过改变接入电路中的电阻来改变电路中的电流和电压；保护电路。

（4）铭牌的意义：例如某滑动变阻器标有“50 Ω 1 A”的字样，表明该滑动变阻器的最大阻值为50 Ω，允许通过的最大电流为1 A。

3. 使用方法及注意事项：（1）接线时必须遵循“一上一下”的原则。

（2）如果选择全上， 等于是把金属杆部分串联进电路，而金属杆相当于导线，则滑动变阻器的阻值接近于0。

（3）如果选择全下，等效于把整个电阻串联进电路，则滑动变阻器的阻值将是最大值且不能改变。

上述②③两种错误的接法都会使滑动变阻器失去作用，无论怎样移动滑片，接入电路的电阻都不会变化。

知识点2. 电阻箱1. 定义：一种能够表示连入电路的阻值的变阻器。

2. 原理：通过改变连入电路的电阻线的长度来改变电阻。

3. 读数：各旋盘对应的指示点(Δ)的示数乘面板上标记的倍数，然后加在一起，就是接入电路的阻值。

4. 与滑动变阻器的区别:考点1. 滑动变阻器的原理和构造【例题1】下列关于滑动变阻器（如图）的构造说法正确的是（ ）A ．线圈是用铜丝或铝丝制成B ．滑片与金属棒之间是绝缘的C ．滑片与线圈之间是绝缘的D ．瓷筒与线圈是绝缘的 【答案】D【解析】A ．线圈是用电阻率较大的合金线制成的，故A 错误； B ．滑片与金属棒之间是导电的，否则无法改变电阻，故B错误； C ．滑片与线圈之间是导电的，否则无法改变电阻，故C 错误； D ．瓷筒与线圈之间是绝缘的，因为陶瓷是绝缘体，故D 正确；故选D 。

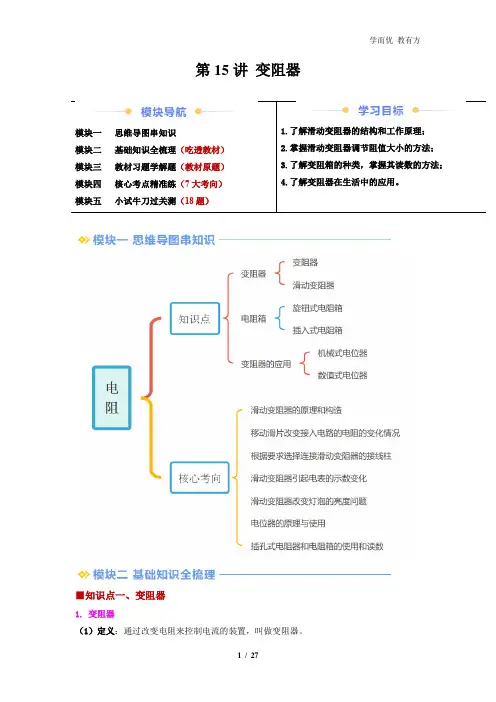

第15讲变阻器模块一思维导图串知识模块二基础知识全梳理（吃透教材）模块三教材习题学解题（教材原题）模块四核心考点精准练（7大考向）模块五小试牛刀过关测（18题）1.了解滑动变阻器的结构和工作原理；2.掌握滑动变阻器调节阻值大小的方法；3.了解变阻箱的种类，掌握其读数的方法；4.了解变阻器在生活中的应用。

■知识点一、变阻器1. 变阻器（1）定义：通过改变电阻来控制电流的装置，叫做变阻器。

（2）常用的变阻器：①滑动变阻器；②电阻箱。

（3）变阻器的应用：电动车车速变化、收音机及电视机音量的强弱、计算机显示屏的亮度及对比度等，都可以靠变阻器来完成。

2. 滑动变阻器（1）构造：滑动变阻器的构造如图所示：（2）工作原理：通过改变接入电路中的电阻丝的长度来改变电路中电阻的大小。

滑动变阻器只是通过改变接入电路中的电阻丝的长度来改变接入电路的电阻大小，而电阻丝自身的总长度并没有发生变化，即电阻丝的总电阻没有变化。

（3）作用：改变电流、条件电压和保护用电器。

（4）结构示意图和电路图中的符号结构示意图：A 、B 、C 、D 分别表示四个接线柱，P 表示滑片。

元件符号如图所示。

（5）铭牌上各数值的物理意义20Ω：表示此滑动变阻器的最大阻值为20Ω。

使用此滑动变阻器时，接入电路中的阻值可以在0-20Ω之间变化1.5A ：表示此滑动变阻器允许通过的最大电流为1.5A（6）滑动变阻器的使用滑动变阻器一般串联在电路中，连接时应“一上一下”把接线柱接入电路中，并且滑动变阻器的滑片应滑至最大阻值处。

实物图示意图分析及结论结构示意图 变阻器符号20Ω，1.5A接入电路中电阻丝是AP段。

左移，AP段变短，接入电阻变小；右移，AP段变长，接入电阻变大接入电路中电阻丝是AP段。

左移，AP段变短，接入电阻变小；右移，AP段变长，接入电阻变大接入电路中电阻丝是BP段。

左移，BP段变长，接入电阻变大；右移，BP段变短，接入电阻变小接入电路中电阻丝是BP段。

初三物理变阻器试题答案及解析1.（4分）如图甲所示，是研究小组的同学们自制的简易电子秤原理图，它利用电压表的示数来测物体的质量，托盘、弹簧上端和滑动变阻器滑片固定在一起，托盘和弹簧的质量不计，弹簧置于绝缘底座上。

不计摩擦，弹簧始终在弹性限度内，电源电压恒定。

当盘中没有放物体时，滑片P在滑动变阻器的最上端，电压表的示数为0。

当称量物体的质量时，滑片P在物体对电子秤的压力作用下向下端滑动，此过程中：（1）变阻器连入电路的电阻，电流表的示数，电压表的示数（选填“变大”“变小”或“不变”）；（2）经研究分析得出被测物体的质量与电压表的示数满足如乙图所示的关系，这样把电压对应的质量刻在电压表的刻度盘上，就可以直接读出被测物体的质量。

若电压表的示数为1V，则被测物体的质量是 kg。

【答案】（1）不变不变变大（2）0.5【解析】（1）由于电压表的内阻很大，分析电路时，可把电压表看成开路，由图可知，变阻器连入电路的电阻不变；由欧姆定律I＝U/R可知当电源电压和电阻不变时，电流也不变；当称量物体的质量时，滑片P在物体对电子秤的压力作用下向下端滑动，此过程中变阻器与电压表并联部分的电阻增大，而电流不变，由U=IR可知电压表的示数变大；（2）由图乙可知，若电压表的示数为3V，则被测物体的质量是1.5kg；且称量物体的质量与电压表的示数成正比即m1：m2=u1：u2，所以若电压表的示数为1V，则被测物体的质量是0.5kg。

【考点】滑动变阻器；欧姆定律2.小林同学自己动手连接了一个可调节小灯泡亮度的电路，如图所示，在闭合开关S之前，滑动变阻器的滑片P应置于端（选填“A”或“B”）；要使小灯泡变亮，滑片P应向端（选填“A”或“B” ）滑动。

【答案】 A，B【解析】连接电路时，开关应是断开的，滑动变阻器的滑片P应置于最大阻值处，所以在闭合开关S之前，滑动变阻器的滑片P应置于A端；要使小灯泡变亮，应减小串联电路的电阻，增大电流，滑片P应向B 端滑动。

16。

4变阻器一、选择题1.在如图所示的电路中，用滑动变阻器控制灯的亮度，若要求滑片P向左端滑动时灯逐渐变亮，则下列连接正确的是（)A.M接C，N接DB.M接A，N接BC.M接C,N接B D。

M接A，N接D【答案】C【解析】要求滑片P向左端滑动时灯泡逐渐变亮，即滑动变阻器接入电路中阻值逐渐变小，滑动变阻器的四个接线柱中，上端A、B两个接线柱可以任意选择一个，当把底部C接线柱接入电路时，CP段接入电路,滑片P向左滑动时CP段电阻丝的长度变小,电阻减小，电路中电流增大,灯泡变亮.所以，可以分别把AC或BC接线柱，分别与MN连接即可.2.如图所示为滑动变阻器的四种接线方法。

当滑片P向左移动时，电路中的电阻变大的接法是（）A。

B。

C。

D.【答案】D【解析】要使P向左移动时，电路中的电阻变大，即接入电路的下面的电阻丝的长度变长.A、接线柱C、D接入电路，滑动变阻器接入电路的阻值为零,移动滑片，不能改变滑动变阻器接入电路的阻值.故A不符合题意。

B、接线柱A、D接入电路，当滑片P向左移动时，接入电路的电阻丝AP的长度变短，所以电路中的电阻变小.故B不符合题意.C、接线柱A、B接入电路,整个电阻丝全部接入电路，无论滑片P如何移动，滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值，不发生变化.故C不符合题意。

D、接线柱B、D接入电路,当滑片P向左移动时，接入电路的电阻丝PB的长度变长，所以电路中的电阻变大。

故D符合题意.3。

如图所示,是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（）A。

B。

C. D.【答案】A【解析】A、滑动变阻器和灯泡是串联的,移动滑动变阻器的滑片,可以改变电路中的电阻，进而改变电路中的电流，改变灯泡的亮度。

符合题意.B、灯泡被短路，灯泡不亮，滑动变阻器更不能调节灯泡的亮度。

不符合题意。

C、滑动变阻器接入下半段,灯泡和滑动变阻器的下半段是并联的,滑动变阻器不能改变灯泡的亮度。

九年级物理重难点微讲座滑动变阻器【知识讲解】一、滑动变阻器实物图结构简图电路图符号二、工作原理：改变电阻丝接入电路中的长度，从而改变连入电路中的电阻的大小。

三、作用：改变电流或电压，保护电路。

四、名牌标识含义：例如“20Ω 1A”，其中“20Ω”是指该滑动变阻器的最大阻值为20Ω，或者阻值范围是0～20Ω。

“1A”是指滑动变阻器允许通过的最大电流为1A。

五、连接方法情况说明结构简图连入电路中的接线柱AB 相当于连入一根导线，不能起到变阻的作用AC 可以改变电阻，当p向右移动时，连入电路中的阻值变大AD 可以改变电阻，当p向右移动时，连入电路中的阻值变小BC 可以改变电阻，当p向右移动时，连入电路中的阻值变大BD 可以改变电阻，当p向右移动时，连入电路中的阻值变小CD 相当于连入了一个阻值为该滑动变阻器最大阻值的定值电阻，不能起到变阻的作用1.要想起到变阻的作用，需要“一下一上”的连入电路。

2.小技巧：上下连对角，滑片跟上头。

这样操作可以使连入的滑动变阻器在开关未闭合时，处于最大阻值处。

3.滑片移动时，连入电路阻值大小变化分析方法：滑片越靠近下端接线柱时，连入电路的阻值越小。

六、滑动变阻器的主要优缺点1.优点：可以方便地连续改变接入电路中的电阻大小。

2.缺点：无法直接确定连入电路中的电阻值的大小。

【例题分析】【例题】如图所示为滑动变阻器，下列有关滑动变阻器的说法不正确的（）A．滑动变阻器一般与用电器串联B．滑动变阻器通过改变电阻丝接入电路中的长度来改变电阻C．若接A、D接线柱，滑片P向右移动接入电路中阻值减小D．若接A、B接线柱，滑片P向右移动接入电路中阻值不变【分析】A.要使滑动变阻器改变用电器两端的电压和通过的电流，滑动变阻器应与用电器串联，A正确。

B.滑动变阻器的工作原理就是靠改变电阻丝接入电路中的长度来改变电阻，B正确。

C.若接A、D接线柱，变阻器滑片左侧的电阻丝接入电路中，滑片P向右移动时，接入电路中电阻丝的长度变长，阻值增大，C错误。
