下料流程图集

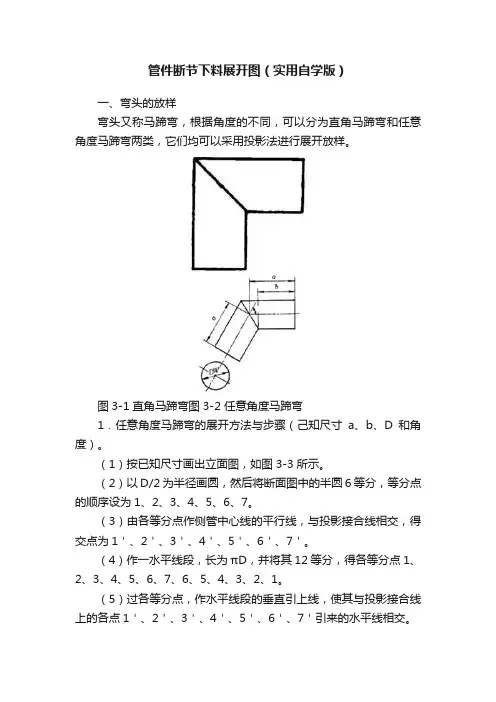

管件断节下料展开图（实用自学版）一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。

图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。

（1）按已知尺寸画出立面图，如图3-3所示。

（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。

（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。

（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。

（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。

（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。

图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。

图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。

1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。

（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD 与∠DOE。

（3）以弯管中心线与OB的交点4为圆心，以D／2为半径画半圆，并将其6等分。

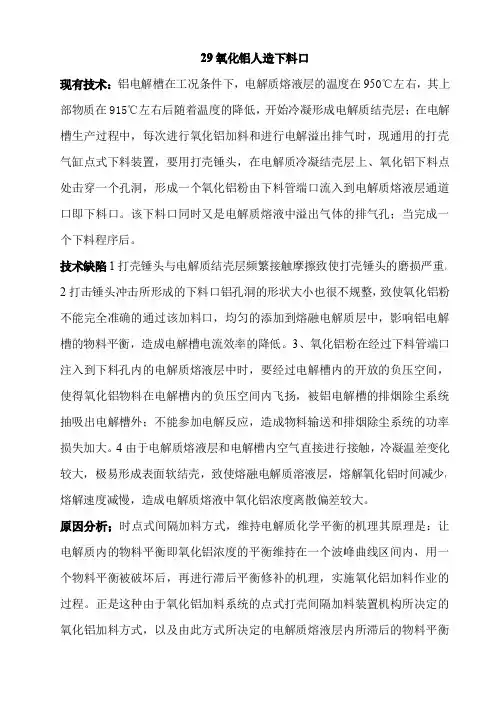

29氧化铝人造下料口现有技术：铝电解槽在工况条件下，电解质熔液层的温度在950℃左右，其上部物质在915℃左右后随着温度的降低，开始冷凝形成电解质结壳层；在电解槽生产过程中，每次进行氧化铝加料和进行电解溢出排气时，现通用的打壳气缸点式下料装置，要用打壳锤头，在电解质冷凝结壳层上、氧化铝下料点处击穿一个孔洞，形成一个氧化铝粉由下料管端口流入到电解质熔液层通道口即下料口。

该下料口同时又是电解质熔液中溢出气体的排气孔；当完成一个下料程序后。

技术缺陷1打壳锤头与电解质结壳层频繁接触摩擦致使打壳锤头的磨损严重。

2打击锤头冲击所形成的下料口铝孔洞的形状大小也很不规整，致使氧化铝粉不能完全准确的通过该加料口，均匀的添加到熔融电解质层中，影响铝电解槽的物料平衡，造成电解槽电流效率的降低。

3、氧化铝粉在经过下料管端口注入到下料孔内的电解质熔液层中时，要经过电解槽内的开放的负压空间，使得氧化铝物料在电解槽内的负压空间内飞扬，被铝电解槽的排烟除尘系统抽吸出电解槽外；不能参加电解反应，造成物料输送和排烟除尘系统的功率损失加大。

4由于电解质熔液层和电解槽内空气直接进行接触，冷凝温差变化较大，极易形成表面软结壳，致使熔融电解质溶液层，熔解氧化铝时间减少，熔解速度减慢，造成电解质熔液中氧化铝浓度离散偏差较大。

原因分析；时点式间隔加料方式，维持电解质化学平衡的机理其原理是：让电解质内的物料平衡即氧化铝浓度的平衡维持在一个波峰曲线区间内，用一个物料平衡被破坏后，再进行滞后平衡修补的机理，实施氧化铝加料作业的过程。

正是这种由于氧化铝加料系统的点式打壳间隔加料装置机构所决定的氧化铝加料方式，以及由此方式所决定的电解质熔液层内所滞后的物料平衡化学关系，使得铝电解槽的电流效率降低，并又造成加大了电流损耗和污染环境的槽效应状况的发生。

创新技术方案：在铝电解槽内电解质结壳层上，氧化铝下料点的位置，用耐高温抗电解质侵蚀的金属材料或耐火材料，构造成一个能使氧铝粉贯穿流入到电解质熔液层中，并能将电解质液中溢出排放的气体释放出来，能实现氧化铝加料以及排气功能的带有贯穿孔道的定型块状或管状零部件，即人造定型下料口。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载通风管道的展开下料步骤地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容通风管道的展开下料步骤通风管道的部件很多，比如弯头，料斗、旋风分离器等，它们的结构有一点复杂，并不像矩形风管，很简单能做出长宽高厚，所以要想精确地把这些加工制作出来，必要先学会展开成金属板材上的下料图形，下面苏州饶丰机电一起看看几种通风除尘、气力输送风网常用部件的展开方法。

一、弯头多节弯头俗称虾米腰, 是用来改变通风管道方向及其它装置的配件。

按其断面形状,可分为圆形、方形 (或矩形 ) 两种。

从理论上说,弯头的形状为圆环面,是不展曲面,在实际构形设计当中,为了便于展开加工,只好改为分节的办法,将圆环面改为圆柱面。

图 8-1不同节数的弯头(a)直角间节弯头, (b)直角三节弯头, c) 直角四节弯头, (d)直角五节弯头在直角多节弯头中,有三节、四节和五节或更多节不同节数,如图 8-1所示。

节数的多少视工程要求而定,节数越多,空气流通阻力就越小。

展开多节弯头,当图纸没有尺寸要求时,应首先确定弯头 R 。

按照通风管配件要求, 对 R 曲率半径的长度规定在 1D ~1. 5D(D=弯头直径 ) 范围内。

如图 (b)所示,从结合线的度数看,首尾每节为 22,中间节为 450,是首尾节的二倍。

如按份数分,即首尾备一份,中间节为二份。

其它多节依此类推,即无论多少节弯头,中间节等于首尾节。

(1) 等径三节直弯头1) 图 8— 2所示为三节直角弯头。

用已知尺寸画出主视图 A 、 B 、C 、D ,用图 8— 1(b)方法求出结合线 E-F 、 G-H 。

2) 6等分断面半圆周1…… 7, 由各点向上作垂线, 与 G — H 结合线相交点1…… 7,再由各点作 F-H 的平行线,在 E-F 结合线交1” …… 7” 。

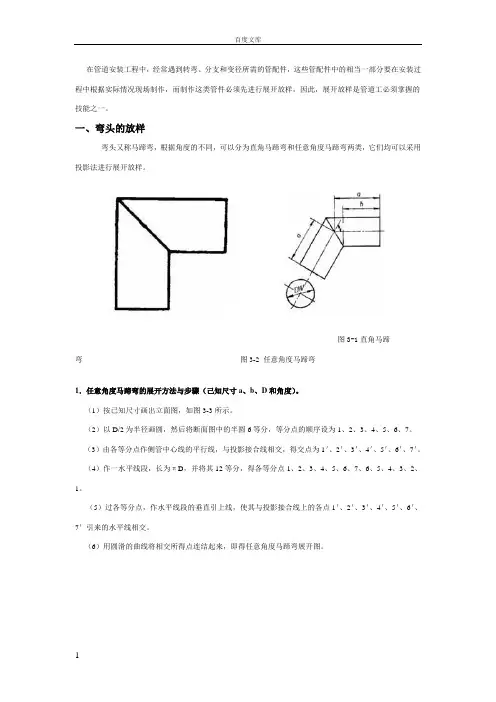

在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。

一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。

图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。

（1）按已知尺寸画出立面图，如图3-3所示。

（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。

（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。

（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。

（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。

（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。

图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。

图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。

1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。

（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个°的角，即∠AOK、∠KOC、∠COD与∠DOE。

级配碎石调平层施工工艺框图
沥青贯入式路面施工工艺框图
沥青表处路面施工工艺框图
表五垫层施工工艺流程
水泥混凝土路面施工工序
水泥砼路面施工工艺框图
表5
TBS绿色植被防护施工工艺框图
路基处理施工工艺框图
路基填筑工艺框图
表7 圆管涵施工工艺框图
表5
浆砌工程施工工艺框图
表5
排水管道工程施工工艺框图
水泥稳定碎石基层施工工艺流程图
表6
沥青砼路面施工工艺流程框图
塑料排水板施工工艺框图
安全操作保证体系
地材与砼拌合质量控制图
工区一布置图
水泥罐
生活区一布置图工区二布置图
说明：
1、工区一大约用地为6500平方米
2
、生活区一用地约为1000平方米
3、工区二在桥施工的始端布置来满足该端的生产需要，生活居住打算租用民房，工区二用
地为800平方米。

工区一布置图
说明：
1、工区一大约用地为4500平方米。

2、安排桥梁施工队与路基施工队施工所需生产及居住用地。

质量保证体系框图
质量自检体系图
码头施工工艺流程框图
雨水井、污水井砌筑工程施工工艺框图
集水井砌筑工程施工工艺框图
泥结碎石路面工程施工工艺框图
表五给水管道施工工艺流程框图
表5 顶管施工工艺框图
表五水泥搅拌桩施工工艺流程框图
码头施工工艺流程框图
路基填筑施工工艺框图
挡土墙施工工艺框图
填土压实施工工艺流程
干压碎石基层施工工艺
汽 输 车
沥青表处路面施工工艺框图
表5 安全设施施工工艺流程
表5 垫层施工工艺流程。

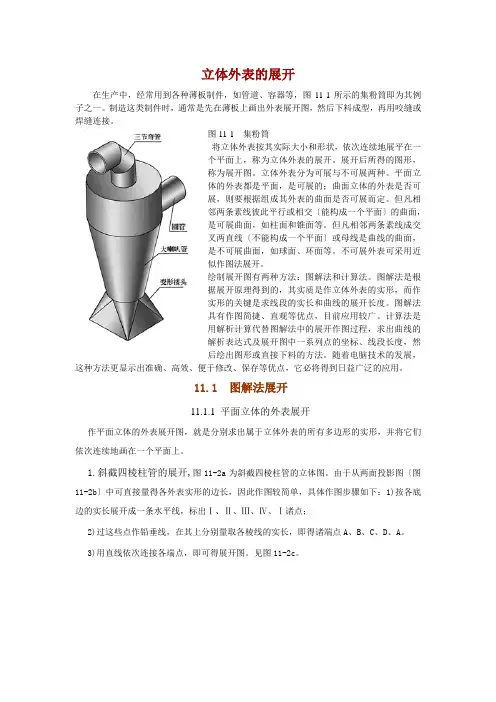

立体外表的展开在生产中，经常用到各种薄板制件，如管道、容器等，图11-1所示的集粉筒即为其例子之一。

制造这类制件时，通常是先在薄板上画出外表展开图，然后下料成型，再用咬缝或焊缝连接。

图11-1 集粉筒将立体外表按其实际大小和形状，依次连续地展平在一个平面上，称为立体外表的展开。

展开后所得的图形，称为展开图。

立体外表分为可展与不可展两种。

平面立体的外表都是平面，是可展的；曲面立体的外表是否可展，则要根据组成其外表的曲面是否可展而定。

但凡相邻两条素线彼此平行或相交〔能构成一个平面〕的曲面，是可展曲面，如柱面和锥面等。

但凡相邻两条素线成交叉两直线〔不能构成一个平面〕或母线是曲线的曲面，是不可展曲面，如球面、环面等。

不可展外表可采用近似作图法展开。

绘制展开图有两种方法：图解法和计算法。

图解法是根据展开原理得到的，其实质是作立体外表的实形，而作实形的关键是求线段的实长和曲线的展开长度。

图解法具有作图简捷、直观等优点，目前应用较广。

计算法是用解析计算代替图解法中的展开作图过程，求出曲线的解析表达式及展开图中一系列点的坐标、线段长度，然后绘出图形或直接下料的方法。

随着电脑技术的发展，这种方法更显示出准确、高效、便于修改、保存等优点，它必将得到日益广泛的应用。

11.1 图解法展开11.1.1 平面立体的外表展开作平面立体的外表展开图，就是分别求出属于立体外表的所有多边形的实形，并将它们依次连续地画在一个平面上。

1.斜截四棱柱管的展开,图11-2a为斜截四棱柱管的立体图。

由于从两面投影图〔图11-2b〕中可直接量得各外表实形的边长，因此作图较简单，具体作图步骤如下：1)按各底边的实长展开成一条水平线，标出Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅰ诸点；2)过这些点作铅垂线，在其上分别量取各棱线的实长，即得诸端点A、B、C、D、A。

3)用直线依次连接各端点，即可得展开图。

见图11-2c。

图11-2 斜截四棱柱管的展开2.吸气罩的展开如图11-3a为矩形吸气罩的立体图。

在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。

一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。

图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。

（1）按已知尺寸画出立面图，如图3-3所示。

（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。

（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。

（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。

（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。

（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。

图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。

图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。

1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。

（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。

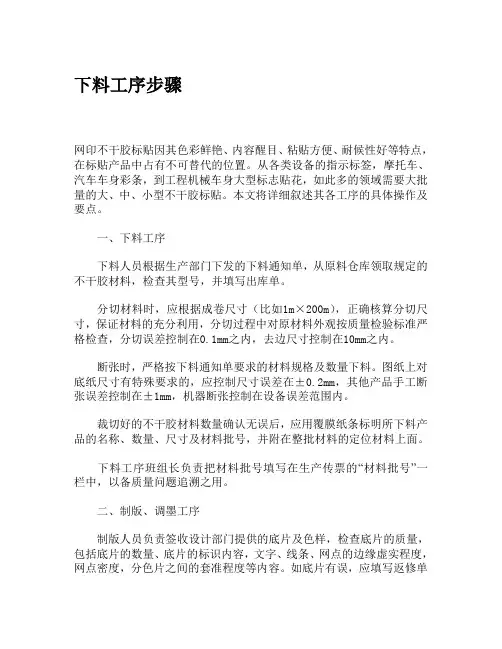

下料工序步骤网印不干胶标贴因其色彩鲜艳、内容醒目、粘贴方便、耐候性好等特点，在标贴产品中占有不可替代的位置。

从各类设备的指示标签，摩托车、汽车车身彩条，到工程机械车身大型标志贴花，如此多的领域需要大批量的大、中、小型不干胶标贴。

本文将详细叙述其各工序的具体操作及要点。

一、下料工序下料人员根据生产部门下发的下料通知单，从原料仓库领取规定的不干胶材料，检查其型号，并填写出库单。

分切材料时，应根据成卷尺寸（比如1m×200m），正确核算分切尺寸，保证材料的充分利用，分切过程中对原材料外观按质量检验标准严格检查，分切误差控制在0.1mm之内，去边尺寸控制在10mm之内。

断张时，严格按下料通知单要求的材料规格及数量下料。

图纸上对底纸尺寸有特殊要求的，应控制尺寸误差在±0.2mm，其他产品手工断张误差控制在±1mm，机器断张控制在设备误差范围内。

裁切好的不干胶材料数量确认无误后，应用覆膜纸条标明所下料产品的名称、数量、尺寸及材料批号，并附在整批材料的定位材料上面。

下料工序班组长负责把材料批号填写在生产传票的“材料批号”一栏中，以备质量问题追溯之用。

二、制版、调墨工序制版人员负责签收设计部门提供的底片及色样，检查底片的质量，包括底片的数量、底片的标识内容，文字、线条、网点的边缘虚实程度，网点密度，分色片之间的套准程度等内容。

如底片有误，应填写返修单或返工单，连同底片一并退回设计部门。

对于合格底片，制版人员与设计人员在底片接收单上共同签字交接；检查合格的底片应保持整洁并分类、配套存放在专用底片袋中，在袋子封面做好标识，内容包括产品名称、底片数量、封装日期、外借及归还记录等。

制版人员根据产品精细程度选择合适目数、尺寸的丝网及网框进行绷网，张力一般控制在6～8kg/cm2刷胶后要至少放置12h方可从绷网机上取下网版，然后将绷制时间及张力数值标注在网版边缘。

晒版前用封网胶带封好四周，并放置3～4天（至少24h）。

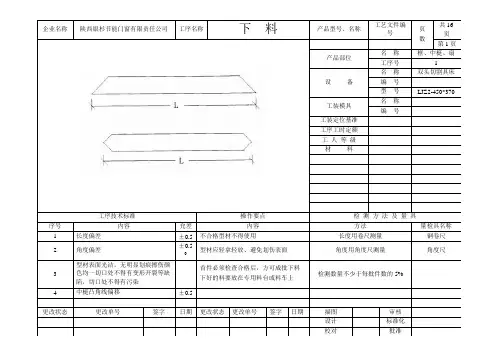

企业名称陕西银杉节能门窗有限责任公司工序名称下料产品型号、名称工艺文件编号页数共16页第1 页产品部位名称框、中梃、扇工序号1设备名称双头切割具床编号型号LJZ2-450*370工装模具名称编号工装定位基准工序工时定额工人等级材料工序技术标准操作要点检测方法及量具序号内容允差内容方法量检具名称1长度偏差±0.5不合格型材不得使用长度用卷尺测量钢卷尺2角度偏差±0.5型材应轻拿轻放、避免划伤表面角度用角度尺测量角度尺3型材表面光洁，无明显划痕擦伤颜色均一切口处不得有变形开裂等缺陷，切口处不得有污染首件必须检查合格后，方可成批下料下好的料要放在专用料台或料车上检测数量不少于每批件数的5%4中梃凸角线偏移±0.5更改状态更改单号签字日期更改状态更改单号签字日期描图审核设计标准化校对批准企业名称陕西银杉节能门窗有限责任公司工序名称开V 型口产品型号、名称工艺文件编号页数共16页第2 页产品部位名称框、中梃、扇工序号2设备名称铝塑型材V 型锯床编号型号LJVW-65名称编号工装定位基准工序工时定额工人等级材料工序技术标准操作要点检测方法及量具序号内容允差内容方法量检具名称1深度偏差±0.5不合格型材不得使用用钢卷尺核对尺寸钢卷尺2角度偏差±0.50首件要检查，深度、角度、开V 型口位置、允许偏差、再批量加工角度用角度尺测量角度尺3位置偏差±0.5型材要放在料台或料车上，避免破坏型材表面用深度尺测量V 口深度深度尺4核对型材尺寸是否正确，无变形，切口无油污、杂志检测数量不少于每批件数的5%更改状态更改单号签字日期更改状态更改单号签字日期描图审核设计标准化校对批准企业名称陕西银杉节能门窗有限责任公司工序名称铣排水孔、气压平衡孔产品型号、名称工艺文件编号页数共16页第3 页产品部位名称框、中梃、扇工序号3设备名称塑料型材水槽铣床编号型号名称编号工装定位基准工序工时定额工人等级材料工序技术标准操作要点检测方法及量具序号内容允差内容方法量检具名称1排水孔尺寸为5×30mm，距门窗框拐角处约100cm保证排水槽气压平衡孔的位置和数量用卡尺测量排水槽的尺寸游标卡尺2排水孔的纵向位置允许偏差为±3mm操作时注意不要划伤型材表面用钢卷尺测量排水槽的位置钢卷尺3进水孔与出水孔位置应错开20－30cm按设计要求配置排水槽的数量检测数量不少于每批件数的5%4排水槽应设置在型材排水腔内，不应设在有增强型钢的腔内5铣槽的槽内不允许有毛刺或飞边更改状态更改单号签字日期更改状态更改单号签字日期描图审核设计标准化校对批准企业名称陕西银杉节能门窗有限责任公司工序名称钢衬下料产品型号、名称工艺文件编号页数共16页第4 页产品部位名称钢衬工序号4设备名称切割机编号型号工装模具名称编号工装定位基准工序工时定额工人等级材料工序技术标准操作要点检测方法及量具序号内容允差内容方法量检具名称1长度偏差不合格钢衬不得使用如弯曲变形不平度超差长度用卷尺测量钢卷尺2切口处不准有大的毛边要经常检查长度尺寸毛边目测检查目测3钢衬应符合JG/T131-2000 标准检测数量不少于每批件数的5%更改状态更改单号签字日期更改状态更改单号签字日期描图审核设计标准化校对批准企业名称陕西银杉节能门窗有限责任公司工序名称钢衬固定产品型号、名称工艺文件编号页数共16页第5 页产品部位名称框、中梃、扇工序号5设备名称钻铣床编号型号AX32A 名称编号工装定位基准工序工时定额工人等级材料工序技术标准操作要点检测方法及量具序号内容允差内容方法量检具名称1主型材构件长度大于450mm 时，必须加钢衬检查钢衬的平直度，如不直加以校正用钢卷尺测量螺钉间距钢卷尺2装五金件的构件必须加钢衬0螺钉帽要与型材表面平正，不得影响下道工序目测表面质量目测3钢衬厚度≥1.5mm 时，表面应镀锌处理钢衬两端头不能影响焊接检测数量不少于每批件数的5%游标卡尺、目测4钢衬用螺钉固定，用采用机制自钻攻螺钉。
