建筑识图培训

建筑识图基本方法一、施工图分类和作用1.施工图的产生一项建筑工程项目从制订计划到最终建成，须经过一系列的环节，房屋的设计是其中一个重要环节。

通过设计，最终形成施工图，作为指导房屋建设施工的依据。

房屋的设计工作分为初步设计、施工图设计、技术设计三个阶段。

对于大型、较为复杂的工程，设计时分三个阶段进行；一般工程的设计则常分初步设计和施工图设计两个阶段进行。

（1）初步设计。

当确定建造一幢房屋后，设计人员根据建设单位的要求，通过调查研究、收集资料、反复综合构思，做出的方案图，即为初步设计。

内容包括建筑物的各层平面布置、立面及剖面形式、主要尺寸及标高、设计说明和有关经济指标等。

初步设计应报有关部门审批。

对于重要的建筑工程，应多做几个方案，并绘制透视图，加上色彩，以便建设单位及有关部门进行比较和选择。

（2）施工图设计。

在已批准的初步设计基础上，为满足施工的具体要求，分建筑、结构、采暖、给排水、电气等专业进行深入细致的设计，完成一套完整的反映建筑物整体及各细部构造、结构和设备的图样以及有关的技术资料，即为施工图设计，产生的全部图样称为施工图。

（3）技术设计。

技术设计是对重大项目和特殊项目为进一步解决某些具体技术问题，或确定某些技术方案而进行的设计。

具体地说，它是为进一步确定初步设计中所采用的工艺，解决建筑、结构上的主要技术问题，校正设备选择、建设规模及一些技术经济指标而对建设项目增加的一个设计阶段。

有时可将技术设计阶段的一部分工作纳入初步设计阶段，称为扩大初步设计，简称“扩初”，另一部分工作则留待施工图设计阶段进行。

2.建筑工程施工图的基本要求及分类（1）建筑工程施工图的基本要求。

建筑工程施工图是一种能够准确表达建筑物的外形轮廓、大小尺寸、结构形式、构造方法和材料做法的图样，是沟通设计和施工的桥梁。

施工图是设计单位最终的“技术产品”，施工图设计的最终文件应满足四项要求。

1)能据以编制施工图预算；2)能据以安排材料、设备订货和非标准设备的制作；3)能据以进行施工和安装；4)能据以进行工程验收。

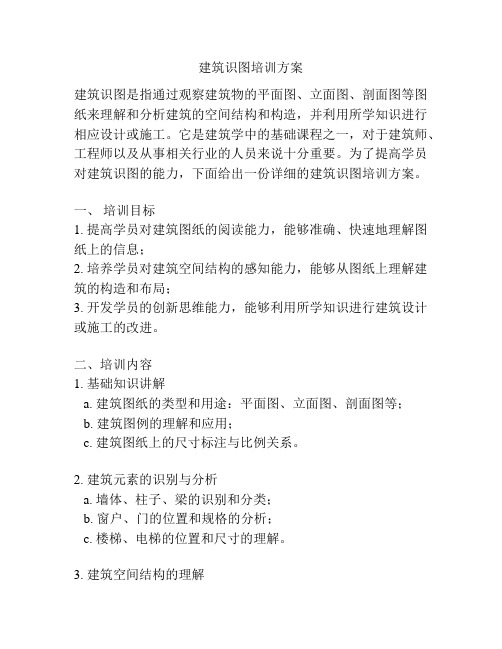

建筑识图培训方案建筑识图是指通过观察建筑物的平面图、立面图、剖面图等图纸来理解和分析建筑的空间结构和构造，并利用所学知识进行相应设计或施工。

它是建筑学中的基础课程之一，对于建筑师、工程师以及从事相关行业的人员来说十分重要。

为了提高学员对建筑识图的能力，下面给出一份详细的建筑识图培训方案。

一、培训目标1. 提高学员对建筑图纸的阅读能力，能够准确、快速地理解图纸上的信息；2. 培养学员对建筑空间结构的感知能力，能够从图纸上理解建筑的构造和布局；3. 开发学员的创新思维能力，能够利用所学知识进行建筑设计或施工的改进。

二、培训内容1. 基础知识讲解a. 建筑图纸的类型和用途：平面图、立面图、剖面图等；b. 建筑图例的理解和应用；c. 建筑图纸上的尺寸标注与比例关系。

2. 建筑元素的识别与分析a. 墙体、柱子、梁的识别和分类；b. 窗户、门的位置和规格的分析；c. 楼梯、电梯的位置和尺寸的理解。

3. 建筑空间结构的理解a. 平面布局分析：房间的分割、功能组合；b. 立面形态分析：窗户的位置和数量、外立面的节奏感；c. 剖面结构分析：层高变化、空间层次的感知。

4. 建筑构造和工法的分析a. 墙体的结构类型和施工方法的解析；b. 梁、柱的结构类型和施工方法的认识；c. 地基、屋顶等重要结构的识别和分析。

5. 实践案例分析a. 选择一些建筑工程实例进行实地考察，了解实际项目中的图纸应用情况；b. 提供一些典型案例进行分析和讨论，让学员通过实例了解图纸与实际施工的关系。

三、培训方法1. 理论讲授：采用讲座形式，讲解建筑识图的基本原理和方法；2. 图纸分析：学员通过分析和解读实际的建筑图纸，锻炼对建筑元素和空间结构的识别能力；3. 小组讨论：通过小组讨论的方式，提高学员对建筑构造和工法的分析能力；4. 实地考察和案例分析：组织实地考察，让学员亲身感受建筑的实际情况，并通过案例分析加深对图纸和施工的理解；5. 课程总结和作业答疑：每天培训结束前，进行课程总结，并回答学员的问题。

施工图纸识图十个技巧导读施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

学会正确的识图方法，才能收到事半功倍的效果。

1 把握主次拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读” 这样才能收到事半功倍的效果。

2 记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。
