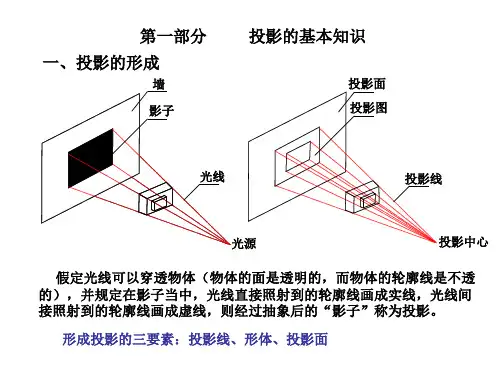

一．工程识图1.识图顺序首先看总平面图。
总平面图中一般都标注有坐标、方格网、指北针等。
从总平面图中熟悉现场建构筑物的方位、布置、相互关系。
其次看图纸总说明或者是分卷总说明、图纸清册。
了解工程总体情况、水文地质及气象情况、设计依据、建设规模、设计原则及设计思想、施工监理的注意事项等。
看图纸清册，了解工程中共有多少卷册图纸。
再次看每卷册图纸。
看每卷册图纸的顺序：卷册内目录→卷册内总说明→平面图→立面图→各详图。
通过图纸目录，了解图纸类别和张数。
按目录顺序通读一遍，对工程有一概略了解。
再按专业逐张进行阅读。
阅读时先整体后局部、先文字说明后图样、先图形后尺寸。
2.总平面图的识读1）.看比例、图例及有关的文字说明。
2）.了解工程的用地范围、地形地貌、场地高程和周围环境情况、主要风向。
3）.了解拟建构筑物的平面位置和定位依据、坐标系统。
4）.了解拟建构筑物的朝向。
5）.了解道路交通及管线布置情况。
6）.了解绿化的要求和布置情况。
3.结构及建筑施工图的主要内容1）.设计说明：主要设计依据、自然条件及使用条件、施工要求、材料的质量要求、选用的图集。
2）.平面布置图：基础平面图、楼层结构平面图、屋顶结构平面图、门窗位置、孔洞位置。
3）.构件详图：梁、板、柱及基础结构详图、楼梯结构详图、屋架结构详图、其它构件详图。
4.常用图纸符号（1）定位轴线：用来确定建构筑物主要结构或构件的位置及其尺寸的基线。
平面定位轴线编号原则：水平方向采用阿拉伯数字，从左向右依次编写；垂直方向采用大写英文字母，从下至上依次编写，其中I、O、Z 不得使用，避免同1、0、2 混淆。
附加定位轴线：用于次要承重构件处。
定位轴线的各种标注方法：（2）尺寸、标高：尺寸单位：米（m）——用于标高及总平面图；毫米（mm)——除标高及总平面图外的尺寸标注。
标高符号：标高数字：总平面图标注到小数点后两位，其余标注到小数后三位。
标高分类：（1）绝对标高：我国把青岛市外的黄海海平面作为零点所测定的高度尺寸。
