10-2017年闵行区中考物理一模卷含答案

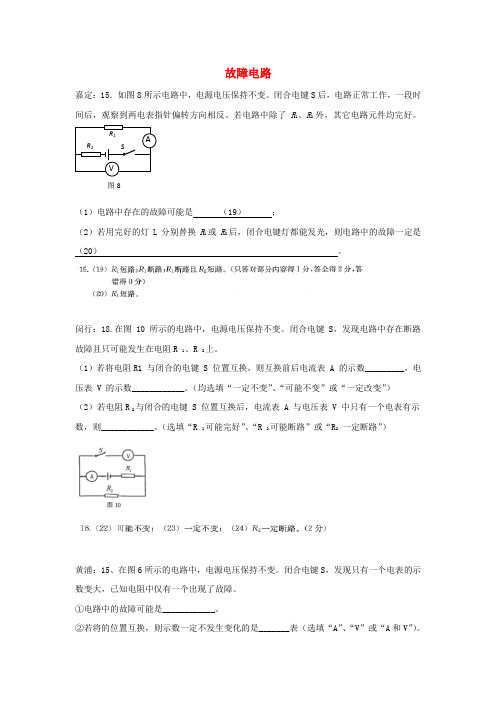

故障电路嘉定：15．如图8所示电路中，电源电压保持不变。

闭合电键S后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。

若电路中除了R1、R2外，其它电路元件均完好。

图8（1）电路中存在的故障可能是（19）；（2）若用完好的灯L分别替换R1或R2后，闭合电键灯都能发光，则电路中的故障一定是（20）。

闵行：18.在图 10 所示的电路中，电源电压保持不变。

闭合电键 S，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。

（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。

（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。

（选填“R 1可能完好”、“R 2可能断路”或“R2一定断路”）黄浦：15、在图6所示的电路中，电源电压保持不变。

闭合电键S，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。

①电路中的故障可能是____________。

②若将的位置互换，则示数一定不发生变化的是_______表（选填“A”、“V”或“A和V”）。

③若用一个完好的校验小灯替换_______（选填“R 1”或“R 2”）， 也可以通过小灯的亮暗情况来确定故障。

2R 1S青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S ，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L 和电阻R 外，其它元件均完好，则下列判断中正确的是（ ）CA ．若电流表的示数变大，则电灯L 短路B ．若电压表的示数变大，则电灯L 短路C ．若电压表的示数变大，则电阻R 断路D ．若电流表的示数变大，则电阻R 断路浦东：静安：14．在图所示的电路中，电源电压保持不变，但电阻R 、灯L 处可能发生断路故障．在电键S 闭合前后，电流表的指针均不偏转，则灯L 处 发生断路（选填“一定”、“可能”），电路中的故障是 ．7．如图所示电路，电源电压不变，电键S 闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开电键S ，发现另一个电表示数变大．若故障只发生在电阻R 1或R2处，则（）CA．R1断路 B．R2断路 C．R1短路 D．R2短路虹口：14．在图所示的电路中，电源电压保持不变．闭合电键S，小灯不发光．已知电阻R、灯L中仅有一个出现了故障，其它元件均完好．①三个电表中一定有示数的电表是表．②若两个电表有示数，则故障可能是．（请将所有的情况写完整）崇明：15．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．（1）电路中的故障可能是；（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是．故答案为：（1）R2开路或R2短路；（2）R2短路．松江：14．在图所示的电路中，电源电压保持不变．电键S闭合后，电压表V无示数，已知电阻R1、R2中仅有一个出现了故障．①电路中的故障可能是；②现用一个完好的灯泡去替换电阻R2，则小灯（选填“一定发光”、“一定不发光”或“可能发光”）．徐汇：8．恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）CA．用一根导线使电键S1短路B．用一根导线使电键S2短路C．断开电键S1D．断开电键S2徐汇：9．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）AA．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路普陀：15. 在图7所示的电路中，电源电压保持不变，闭合电键S，两电表只有一个有示数，若电路故障只发生在电阻R1、R2上。

故障电路嘉定：15．如图8所示电路中，电电压保持不变。

闭合电键S后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。

若电路中除了R1、R2外，其它电路元件均完好。

图8（1）电路中存在的故障可能是（19）；（2）若用完好的灯L分别替换R1或R2后，闭合电键灯都能发光，则电路中的故障一定是（20）。

闵行：18.在图 10 所示的电路中，电电压保持不变。

闭合电键 S，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。

（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。

（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。

（选填“R 1可能完好”、“R 2可能断路”或“R2一定断路”）黄浦：15、在图6所示的电路中，电电压保持不变。

闭合电键S，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。

①电路中的故障可能是____________。

②若将的位置互换，则示数一定不发生变化的是_______表（选填“A”、“V”或“A和V”）。

③若用一个完好的校验小灯替换_______（选填“R1”或“R2”），也可以通过小灯的亮暗情况确定故障。

青浦：7．在图所示的电路中，电电压保持不变．闭合电键S，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L和电阻R外，其它元件均完好，则下列判断中正确的是（）CA．若电流表的示数变大，则电灯L短路B．若电压表的示数变大，则电灯L短路C．若电压表的示数变大，则电阻R断路D．若电流表的示数变大，则电阻R断路浦东：静安：14．在图所示的电路中，电电压保持不变，但电阻R、灯L处可能发生断路故障．在电键S闭合前后，电流表的指针均不偏转，则灯L处发生断路（选填“一定”、“可能”），电路中的故障是．7．如图所示电路，电电压不变，电键S闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开电键S，发现另一个电表示数变大．若故障只发生在电阻R1或R2处，则（）CA．R1断路 B．R2断路 C．R1短路 D．R2短路虹口：14．在图所示的电路中，电电压保持不变．闭合电键S，小灯不发光．已知电阻R、灯L中仅有一个出现了故障，其它元件均完好．①三个电表中一定有示数的电表是表．②若两个电表有示数，则故障可能是．（请将所有的情况写完整）崇明：15．在如图所示的电路中，电电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．（1）电路中的故障可能是；（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是．故答案为：（1）R2开路或R2短路；（2）R2短路．松江：14．在图所示的电路中，电电压保持不变．电键S闭合后，电压表V无示数，已知电阻R1、R2中仅有一个出现了故障．①电路中的故障可能是；②现用一个完好的灯泡去替换电阻R2，则小灯（选填“一定发光”、“一定不发光”或“可能发光”）．徐汇：8．恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）CA．用一根导线使电键S1短路B．用一根导线使电键S2短路C．断开电键S1D．断开电键S2徐汇：9．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）AA．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路普陀：15. 在图7所示的电路中，电电压保持不变，闭合电键S，两电表只有一个有示数，若电路故障只发生在电阻R1、R2上。

故障电路嘉定：15．如图8所示电路中，电源电压保持不变。

闭合电键S 后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。

若电路中除了R 1、R 2外，其它电路元件均完好。

（1）电路中存在的故障可能是 （19） ；（2）若用完好的灯L 分别替换R 1或R 2后，闭合电键灯都能发光，则电路中的故障一定是（20） 。

闵行：18.在图 10 所示的电路中，电源电压保持不变。

闭合电键 S ，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。

（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。

（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。

（选填“R 1可能完好”、“R 2可能断路”或“R 2 一定断路”）黄浦：15、在图6所示的电路中，电源电压保持不变。

闭合电键S ，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。

①电路中的故障可能是____________。

②若将的位置互换，则示数一定不发生变化的是_______表（选填“A ”、“V ”或“A 和V ”）。

图8VAS R 1R 2③若用一个完好的校验小灯替换_______（选填“R 1”或“R 2”）， 也可以通过小灯的亮暗情况来确定故障。

2R 1S青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S ，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L 和电阻R 外，其它元件均完好，则下列判断中正确的是（ ）CA ．若电流表的示数变大，则电灯L 短路B ．若电压表的示数变大，则电灯L 短路C ．若电压表的示数变大，则电阻R 断路D ．若电流表的示数变大，则电阻R 断路浦东：静安：14．在图所示的电路中，电源电压保持不变，但电阻R 、灯L 处可能发生断路故障．在电键S 闭合前后，电流表的指针均不偏转，则灯L 处 发生断路（选填“一定”、“可能”），电路中的故障是 ．7．如图所示电路，电源电压不变，电键S 闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开电键S ，发现另一个电表示数变大．若故障只发生在电阻R 1或R2处，则（）CA．R1断路 B．R2断路 C．R1短路 D．R2短路虹口：14．在图所示的电路中，电源电压保持不变．闭合电键S，小灯不发光．已知电阻R、灯L中仅有一个出现了故障，其它元件均完好．①三个电表中一定有示数的电表是表．②若两个电表有示数，则故障可能是．（请将所有的情况写完整）崇明：15．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．（1）电路中的故障可能是；（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是．故答案为：（1）R2开路或R2短路；（2）R2短路．松江：14．在图所示的电路中，电源电压保持不变．电键S闭合后，电压表V无示数，已知电阻R1、R2中仅有一个出现了故障．①电路中的故障可能是；②现用一个完好的灯泡去替换电阻R2，则小灯（选填“一定发光”、“一定不发光”或“可能发光”）．徐汇：8．恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）CA．用一根导线使电键S1短路B．用一根导线使电键S2短路C．断开电键S1D．断开电键S2徐汇：9．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）AA．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路普陀：15. 在图7所示的电路中，电源电压保持不变，闭合电键S，两电表只有一个有示数，若电路故障只发生在电阻R1、R2上。

表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。

如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。

①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。

②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。

故障电路嘉定：15．如图8所示电路中，电源电压保持不变。

闭合电键S后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。

若电路中除了R1、R2外，其它电路元件均完好。

图8（1）电路中存在的故障可能是（19）；（2）若用完好的灯L分别替换R1或R2后，闭合电键灯都能发光，则电路中的故障一定是（20）。

闵行：18.在图 10 所示的电路中，电源电压保持不变。

闭合电键 S，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。

（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。

（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。

（选填“R 1可能完好”、“R 2可能断路”或“R2一定断路”）黄浦：15、在图6所示的电路中，电源电压保持不变。

闭合电键S，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。

①电路中的故障可能是____________。

②若将的位置互换，则示数一定不发生变化的是_______表（选填“A”、“V”或“A和V”）。

③若用一个完好的校验小灯替换_______（选填“R 1”或“R 2”）， 也可以通过小灯的亮暗情况来确定故障。

2R 1S青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S ，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L 和电阻R 外，其它元件均完好，则下列判断中正确的是（ ）CA ．若电流表的示数变大，则电灯L 短路B ．若电压表的示数变大，则电灯L 短路C ．若电压表的示数变大，则电阻R 断路D ．若电流表的示数变大，则电阻R 断路浦东：静安：14．在图所示的电路中，电源电压保持不变，但电阻R 、灯L 处可能发生断路故障．在电键S 闭合前后，电流表的指针均不偏转，则灯L 处 发生断路（选填“一定”、“可能”），电路中的故障是 ．7．如图所示电路，电源电压不变，电键S 闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开电键S ，发现另一个电表示数变大．若故障只发生在电阻R 1或R2处，则（）CA．R1断路 B．R2断路 C．R1短路 D．R2短路虹口：14．在图所示的电路中，电源电压保持不变．闭合电键S，小灯不发光．已知电阻R、灯L中仅有一个出现了故障，其它元件均完好．①三个电表中一定有示数的电表是表．②若两个电表有示数，则故障可能是．（请将所有的情况写完整）崇明：15．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．（1）电路中的故障可能是；（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是．故答案为：（1）R2开路或R2短路；（2）R2短路．松江：14．在图所示的电路中，电源电压保持不变．电键S闭合后，电压表V无示数，已知电阻R1、R2中仅有一个出现了故障．①电路中的故障可能是；②现用一个完好的灯泡去替换电阻R2，则小灯（选填“一定发光”、“一定不发光”或“可能发光”）．徐汇：8．恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）CA．用一根导线使电键S1短路B．用一根导线使电键S2短路C．断开电键S1D．断开电键S2徐汇：9．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）AA．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路普陀：15. 在图7所示的电路中，电源电压保持不变，闭合电键S，两电表只有一个有示数，若电路故障只发生在电阻R1、R2上。

表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。

如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。

①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。

②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。

故障电路嘉定：15．如图8所示电路中，电源电压保持不变。

闭合电键S 后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。

若电路中除了R 1、R 2外，其它电路元件均完好。

（1）电路中存在的故障可能是 （19） ；（2）若用完好的灯L 分别替换R 1或R 2后，闭合电键灯都能发光，则电路中的故障一定是 （20） 。

闵行：18.在图 10 所示的电路中，电源电压保持不变。

闭合电键 S ，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。

（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。

（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。

（选填“R 1可能完好”、“R 2可能断路”或“R 2 一定断路”）黄浦：15、在图6所示的电路中，电源电压保持不变。

闭合电键S ，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。

①电路中的故障可能是____________。

②若将的位置互换，则示数一定不发生变化的是_______表（选填“A ”、“V ”或“A 和V ”）。

③若用一个完好的校验小灯替换_______（选填“R 1”或“R 2”）， 也可以通过小灯的亮暗情况来确定故障。

2R 1S图8青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L和电阻R外，其它元件均完好，则下列判断中正确的是（）CA．若电流表的示数变大，则电灯L短路B．若电压表的示数变大，则电灯L短路C．若电压表的示数变大，则电阻R断路D．若电流表的示数变大，则电阻R断路浦东：静安：14．在图所示的电路中，电源电压保持不变，但电阻R、灯L处可能发生断路故障．在电键S闭合前后，电流表的指针均不偏转，则灯L处发生断路（选填“一定”、“可能”），电路中的故障是．7．如图所示电路，电源电压不变，电键S闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开电键S，发现另一个电表示数变大．若故障只发生在电阻R1或R2处，则（）CA．R1断路 B．R2断路 C．R1短路 D．R2短路虹口：14．在图所示的电路中，电源电压保持不变．闭合电键S，小灯不发光．已知电阻R、灯L中仅有一个出现了故障，其它元件均完好．①三个电表中一定有示数的电表是表．②若两个电表有示数，则故障可能是．（请将所有的情况写完整）崇明：15．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．（1）电路中的故障可能是；（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是．故答案为：（1）R2开路或R2短路；（2）R2短路．松江：14．在图所示的电路中，电源电压保持不变．电键S闭合后，电压表V无示数，已知电阻R1、R2中仅有一个出现了故障．①电路中的故障可能是；②现用一个完好的灯泡去替换电阻R2，则小灯（选填“一定发光”、“一定不发光”或“可能发光”）．徐汇：8．恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）CA．用一根导线使电键S1短路B．用一根导线使电键S2短路C．断开电键S1D．断开电键S2徐汇：9．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）AA．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路普陀：15. 在图7所示的电路中，电源电压保持不变，闭合电键S，两电表只有一个有示数，若电路故障只发生在电阻R1、R2上。

故障电路嘉定：15．如图8所示电路中，电源电压保持不变。

闭合电键S 后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。

若电路中除了R 1、R 2外，其它电路元件均完好。

（1）电路中存在的故障可能是 （19） ；（2）若用完好的灯L 分别替换R 1或R 2后，闭合电键灯都能发光，则电路中的故障一定是（20） 。

闵行：18.在图 10 所示的电路中，电源电压保持不变。

闭合电键 S ，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。

（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。

（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。

（选填“R 1可能完好”、“R 2可能断路”或“R 2 一定断路”）黄浦：15、在图6所示的电路中，电源电压保持不变。

闭合电键S ，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。

①电路中的故障可能是____________。

②若将的位置互换，则示数一定不发生变化的是_______表（选填“A ”、“V ”或“A 和V ”）。

图8VAS R 1R 2③若用一个完好的校验小灯替换_______（选填“R 1”或“R 2”）， 也可以通过小灯的亮暗情况来确定故障。

2R 1S青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S ，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L 和电阻R 外，其它元件均完好，则下列判断中正确的是（ ）CA ．若电流表的示数变大，则电灯L 短路B ．若电压表的示数变大，则电灯L 短路C ．若电压表的示数变大，则电阻R 断路D ．若电流表的示数变大，则电阻R 断路浦东：静安：14．在图所示的电路中，电源电压保持不变，但电阻R 、灯L 处可能发生断路故障．在电键S 闭合前后，电流表的指针均不偏转，则灯L 处 发生断路（选填“一定”、“可能”），电路中的故障是 ．7．如图所示电路，电源电压不变，电键S 闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开电键S ，发现另一个电表示数变大．若故障只发生在电阻R 1或R2处，则（）CA．R1断路 B．R2断路 C．R1短路 D．R2短路虹口：14．在图所示的电路中，电源电压保持不变．闭合电键S，小灯不发光．已知电阻R、灯L中仅有一个出现了故障，其它元件均完好．①三个电表中一定有示数的电表是表．②若两个电表有示数，则故障可能是．（请将所有的情况写完整）崇明：15．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．（1）电路中的故障可能是；（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是．故答案为：（1）R2开路或R2短路；（2）R2短路．松江：14．在图所示的电路中，电源电压保持不变．电键S闭合后，电压表V无示数，已知电阻R1、R2中仅有一个出现了故障．①电路中的故障可能是；②现用一个完好的灯泡去替换电阻R2，则小灯（选填“一定发光”、“一定不发光”或“可能发光”）．徐汇：8．恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）CA．用一根导线使电键S1短路B．用一根导线使电键S2短路C．断开电键S1D．断开电键S2徐汇：9．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）AA．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路普陀：15. 在图7所示的电路中，电源电压保持不变，闭合电键S，两电表只有一个有示数，若电路故障只发生在电阻R1、R2上。

表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。

如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。

①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。

②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。

2017届中考物理一模试题第Ⅰ卷（选择题共30分）一、选择题（本题包括15个小题，每小题2分，共30分。

每小题只有一个选项符合题意）1．光现象及其规律与人们的生活密切相关，下列事例中，与日食的形成原因相同的是A．手影B．渔民叉鱼 C．潜望镜 D．天空中出现的彩虹2．生活处处有物理，留心观察皆学问。

厨房中包含着很多物理知识，以下说法错误．．的是A．电水壶烧开水是利用电能转化为内能，通过热传递的方式烧开水的B．菜刀的刀刃薄是为了减小受力面积，增大压强C．在客厅里闻到炒菜的香味，说明分子做无规则运动D．冬天水壶里的水烧开后从壶嘴喷出的“白气”，是水沸腾后形成的水蒸气3．如图为某同学设计的部分家庭电路示意图，其中电器元件连接错误．．的是A．空气开关 B．二孔插座 C．控制灯泡的开关 D．三孔插座4．如图所示是蹦极运动的简化示意图，弹性绳一端固定在O点，另一端系住运动员，运动员从O点自由下落，到A点处弹性绳自然伸直。

B点是运动员受到的重力与弹性绳对运动员拉力相等的点，C 点是蹦极运动员到达的最低点（忽略空气阻力），下列说法正确的是A．从O点到C点运动员速度一直减小B．从O点到C点运动员的机械能一直在增大C．从O至A过程中运动员速度增大，从A至C过程中运动员速度减小D．从O点到A点运动员的机械能不变5．关于声现象，下列说法错误．．的是A．进行防空警报演练时，为了使警报声传得更远，应该提高警报声的响度B ．声音可以在固体、液体、气体、真空中传播C ．利用B 超进行健康查体，是利用了声音能传递信息D ．跳广场舞时要将音响的音量调小些，这是在声源处减弱噪声6．一位建筑工人要把建筑材料运送到楼上，他使用了如图所示的装置进行升降。

已知吊篮的质量为m 1，建筑材料的质量为m 2，人对绳子的拉力为F ，吊篮在拉力的作用下匀速上升了h ，不计绳重和轮与轴的摩擦。

下列表述正确的是A ．有用功为m 2gh ，滑轮组的机械效率为m 2g 2FB ．额外功为m 1gh ，动滑轮重为2F -m 2gC ．拉力F=12 （m 1+ m 2）g ，动滑轮上升的距离为hD ．总功为3Fh ，人拉绳子移动的距离为3h7．如图所示，烧瓶内盛少量水，给瓶内打气，可看到瓶塞跳起，在这个过程中，下列说法错误．．的是 A ．给瓶内打气时，外界对瓶内气体做功 B ．瓶塞跳起时，瓶内气体温度升高 C ．给瓶内打气时，瓶内气体内能增加 D ．瓶塞跳起时，瓶内气体对外做功8．如图所示，用照相机对左侧的景物拍照，底片上所成的像正确的是9．如图所示，电源电压为8V ，电压表示数为6V ，则A ．L 1的实际电流与L 2的实际电流之比为4﹕3B ．L 1两端的电压为6VC ．L 2的电阻值比L 1的电阻值小D ．L 2比L 1更亮10．3月24日，2018年世界杯预选赛亚洲12强第6轮赛事展开，中国国家男足在长沙1-0战胜韩国队。
