施耐德断路器型号系列

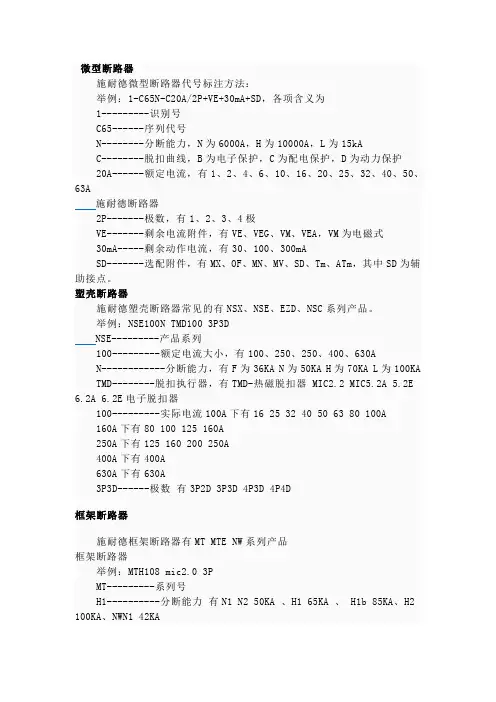

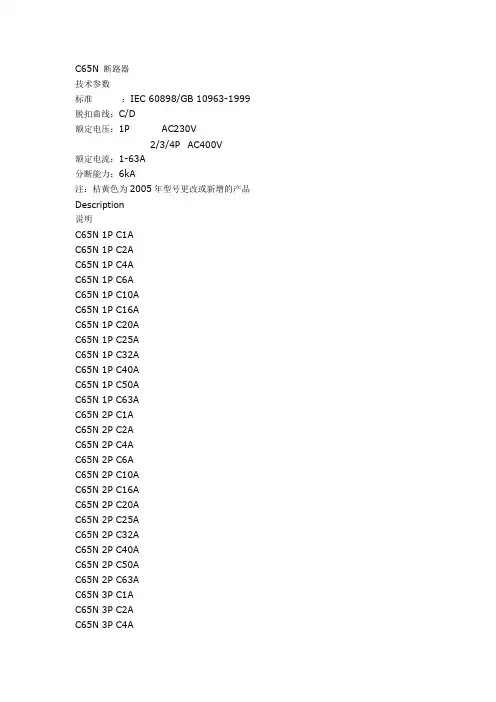

微型断路器施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kAC--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A施耐德断路器2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。

塑壳断路器施耐德塑壳断路器常见的有NSX、NSE、EZD、NSC系列产品。

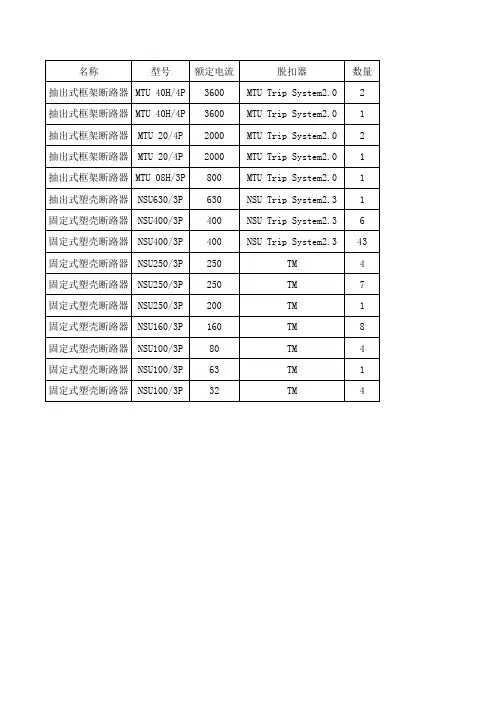

举例：NSE100N TMD100 3P3DNSE---------产品系列100---------额定电流大小，有100、250、250、400、630AN------------分断能力，有F为36KA N为50KA H为70KA L为100KA TMD--------脱扣执行器，有TMD-热磁脱扣器 MIC2.2 MIC5.2A 5.2E 6.2A 6.2E电子脱扣器100---------实际电流100A下有16 25 32 40 50 63 80 100A160A下有80 100 125 160A250A下有125 160 200 250A400A下有400A630A下有630A3P3D------极数有3P2D 3P3D 4P3D 4P4D框架断路器施耐德框架断路器有MT MTE NW系列产品框架断路器举例：MTH108 mic2.0 3PMT---------系列号H1----------分断能力有N1 N2 50KA 、H1 65KA 、 H1b 85KA、H2 100KA、NWN1 42KA08----------电流 06-630A 08-800A 10-1000A 12-1250A 16-1600A 20-2000A 25-2500A 32-3200A 40-4000A 50-5000A 63-6300A mic2.0------控制单元有：基本型 mic2.0 基本保护mic5.0 选择性保护mic6.0 选择性保护+接地故障保护电流表A mic2.0A 基本保护mic5.0A 选择性保护mic6.0A 选择+接地故障保护mic7.0A 选择+漏电保护电能表D mic5.0D 选择性保护mic6.0D 选择+接地故障保护功率表P mic5.0P 选择性保护mic6.0P 选择+接地故障保护mic7.0P 选择+漏电保护谐波表H mic5.0H 选择性保护mic6.0H 选择+接地故障保护mic7.0H 选择+漏电保护3P----------极数分3P 4P 2档另外还有固定式抽屉式断路器之分。

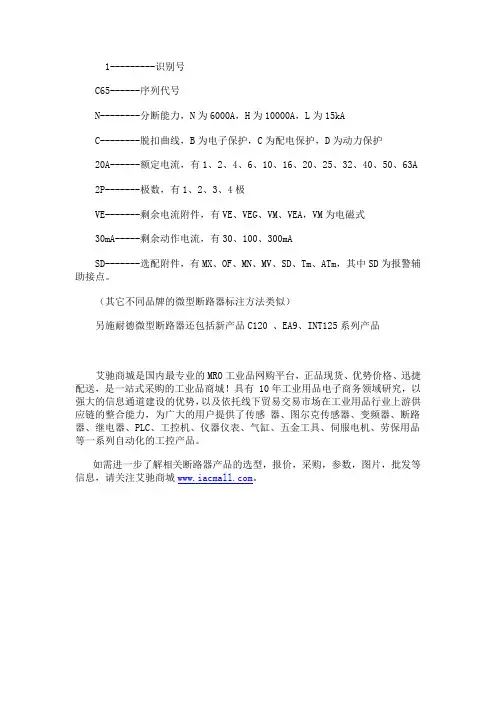

1---------识别号
C65------序列代号
N--------分断能力，N为6000A，H为10000A，L为15kA
C--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护
20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A
2P-------极数，有1、2、3、4极
VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式
30mA-----剩余动作电流，有30、100、300mA
SD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为报警辅助接点。

（其它不同品牌的微型断路器标注方法类似）
另施耐德微型断路器还包括新产品C120 、EA9、INT125系列产品
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关断路器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

施耐德断路器型号大全1. 断路器简介断路器是用于保护电气设备免受过电流的损坏的一种设备。

施耐德电气公司是世界知名的电气设备制造商之一，提供了广泛的断路器系列产品，以满足不同应用场景的需求。

2. 断路器的分类根据不同的特点和功能，施耐德的断路器可以分为多个系列和型号。

下面将介绍其中一些常见的系列和型号。

2.1 诺伊瞬变型断路器（Noark系列）•诺伊瞬变型断路器是一种高性能、高可靠性的低压断路器，适用于家庭、商业和工业用途。

•有多种型号可供选择，包括诺伊A系列、诺伊B系列和诺伊C系列。

•特点：–高短路分断能力，保护设备免受过电流损害。

–超快瞬态保护，提供额外的安全性。

–安装方便，使用灵活。

2.2 Multi 9系列断路器•Multi 9系列是一种模块化断路器，适用于住宅和商业用途。

•提供了多种额定电流和极数的型号，以满足不同的需求。

•特点：–可插拔模块，方便维护和更换。

–可定制的配件，可以灵活应对各种应用场景。

–高断路能力，有效保护电气设备。

2.3 PowerPact系列断路器•PowerPact系列是一种高性能、可定制化的断路器，适用于大型工业和商业用途。

•提供了多种型号，包括PowerPact H型、PowerPact J型和PowerPact L型等。

•特点：–高断路能力，可保护重要设备免受过电流和短路的损害。

–可定制的配件，以满足特定应用需求。

–先进的电子保护功能，提供可靠的安全性。

3. 施耐德断路器的选型要点在选择合适的施耐德断路器时，需要考虑以下要点：3.1 额定电流和额定短路中断能力根据需要保护的设备的额定电流和所在电路的额定短路中断能力来选择合适的断路器型号。

3.2 极数和安装方式根据设备的电气系统和安装空间的要求，选择合适的断路器极数和安装方式。

3.3 附加功能和配件根据特定的应用需求，选择具有附加功能和可定制配件的断路器，以提供更高的性能和安全性。

4. 施耐德断路器的应用领域施耐德的断路器系列产品广泛应用于以下领域：•住宅楼宇和商业建筑•工业生产线和设备•电力系统和配电网络•数据中心和通信基础设施5. 小结施耐德电气公司提供了丰富的断路器系列产品，包括诺伊瞬变型断路器、Multi 9系列断路器和PowerPact系列断路器等。

施耐德电气Resi9系列家用微型断路器产品目录施耐德电气是全球能效管理和自动化领域的专家，致力于为客户提供安全、可靠、高效、经济以及环保的能源和过程管理。

集团2017财年销售额为247亿欧元，在全球100多个国家拥有超过14.2万名员工。

从简单的开关产品到复杂的运营系统，我们的技术、软件和服务帮助客户管理和优化运营，通过互联互通的科技助力产业优化，改善城市生态，丰富人们的生活。

在施耐德电气，我们称之为：Life Is On施耐德电气中国•中国已经成为集团在全球第二大市场•在中国拥有超过17000名员工•3个主要研发中心和1个施耐德电气研修学院•23家工厂、8个物流中心、9个分公司和37个办事处遍布全国目录Resi9Resi9产品展示概要 (2)产品号规则 (6)保护类产品小型断路器小型断路器概览 (7)Resi9微型断路器 (8)Resi9高额定电流断路器 (12)Resi9“相线+中性线”微型断路器 (14)漏电保护断路器预拼装式漏电保护断路器的选择 (16)预拼装式漏电保护断路器概览 (17)预拼装式漏电保护断路器 (18)电涌保护器Resi9 电涌保护器 (25)电气和机械附件iCNV自恢复过欠压保护器 (27)安装类产品新型梳状母排 (30)天朗系列终端配电箱 (31)技术参考资料脱扣曲线 (45)限流 (48)断路器的储存和运输注意事项 (49)12100%在苛刻环境下保证人员和设备的绝对安全。

家庭用电的更佳选择更苛刻的环境下确保用电安全Resi9系统可以给您、您的客户、以及他们的设备提供目前可达到的更高级别的保护。

其众多的国际认证和保护创新意味着Resi9系统甚至超过了苛刻的要求，确保您的终端配电系统100%的绝对安全。

保证维护过程中的安全VisiSafe ‘看得见的安全’在任何环境和条件下，VisiSafe 都可确保下级电路的绝对可靠安全。

● VisiSafe 绿色指示条，可靠指示触点的断开位置。

NZM 1-4系列塑壳断路器目录1.1系统综览1.2产品概述1.3断路器1.4隔离开关1.6用于北美地区的断路器1.11 断路器，隔离开关NZM 1-4系列塑壳断路器断路器，隔离开关 (2)断路器，隔离开关，3/4极 (4)热磁式脱扣器，3极磁式3极短路脱扣器电子式脱扣器，3极热磁式脱扣器，4极电子式脱扣器，4极 (6) (10) (12) (16) (20)热磁式脱扣器，3极磁式3极短路脱扣器电子式脱扣器，3极 (28) (32) (34)辅助触点带螺钉端子带弹簧压接端子欠压脱扣器带螺钉端子分励脱扣器带螺钉端子门联动旋转手柄门联锁功能的旋转手柄，用于具有UL/CSA认证的NA开关旋转手柄门联锁功能的旋转手柄主开关旋转手柄组件附件机械联锁 (46) (48) (55) (62) (64) (66) (67) (68) (70) (72)3极4极 (24) (25)1.7用于北美地区的塑壳开关3极 (40)1.5产品概述用于北美地区的断路器、隔离开关，3极 (26)1.8技术概述用于1000V AC的断路器和隔离开关，3极 (41)1.9断路器用于是1000V，3极 (42)1.10　安装布线辅助触点，脱扣指示辅助触点 (44)结构紧凑，仅四种电流壳架等级具有3极和4极产品额定电流达到1600A 多种安装方式可选择50℃环境温度下无需降容适用于世界范围市场，通过IEC、UL/CSA，CCC认证安全可靠地对电能进行分配、通断和控制，应用于工业、建筑和机器设备制造业。

创新的保护理念，具有故障诊断和通信功能。

断路器系列NZM1到NZM4• •• • ••Page 4具有故障诊断数据记录和调试功能在运行中可进行负荷分析诊断软件NZM-XPC-SOFT• • • 下载网址：/en/support/ser-viceresult.jsp合闸延时短，60~100 ms 可加锁、铅封，确保安全操作远程操作机构• • Page 74不同型号具有统一的开孔尺寸自动调节，定位中心位置侧面操作功能，节约了主开关的安装空间门联动旋转手柄••• Page 62同一型号的辅助触点安装在不同位置，具有不同功能减少了型号种类，降低了库存要求直接卡装，节约了安装成本标准/脱扣指示辅助触点与Titan系列产品通用• • • Page 46NZM 1-4系列塑壳断路器产品描述塑壳断路器NZM 1，2，3，4，至1600A产品描述NZM 1-4系列塑壳断路器目录 1.11 断路器，隔离开关1.12 选择性保护，线路保护，后备保护NZM 1-4系列塑壳断路器平形联动机构远程操作机构插拔式单元，抽屉式单元NZM1接线端子NZM2接线端子NZM3接线端子NZM4接线端子附件绝缘外壳接地保护脱扣器漏电保护附件多功能适配元件........................................................................................................73......................................................................................................74....................................................................................76....................................................................................................92....................................................................................................96..................................................................................................100..................................................................................................106..................................................................................................................114..............................................................................................................116...............................................................................................118....................................................................................................119. (121)断路器脱扣特性断路器允通特性剩余电流继电器的频率响应.................................................................................................127.................................................................................................131 (135)断路器隔离开关塑壳开关功率耗散接线能力辅助触点辅助触点的安装，ON-OFF时间差欠压脱扣器，分励脱扣器远程操作机构，电容单元数据管理界面（DMI模块）总线连接剩余电流继电器压力释放方向，最小安装间隙，管状接线头................................................................................................................136.............................................................................................................141............................................................................................................142............................................................................................................144............................................................................................................146............................................................................................................148....................................................................149..................................................................................150..................................................................................151.................................................................................152...........................................................................................................153................................................................................................155 (156)在进线断路器NZM...和出线断路器FAZ-B（C），PKZ...之间实现选择性保护在进线断路器NZM...和出线断路器NZM...之间实现选择性保护线路保护，后备保护................................................................................122........................................................................................................124 (126)1.14 技术数据1.13 脱扣特性机械联锁用于远程操作机构的机械联锁 (157) (158)1.15 安装设计NZM型号说明隔离开关型号说明....................................................................................................204.. (205)1.17 型号规则1.16 尺寸断路器，隔离开关 (159)NZM 1-4系列塑壳断路器系统总览NZM 1-4系列塑壳断路器系统总览1.11.1断路器，隔离开关断路器，隔离开关断路器额定持续电流，最大1600 A 分断能力25, 50, 100, 150 kA 于415 V过载保护和短路保护范围可调节时间选择性可调节接地保护低压系统保护，电缆保护，电动机保护，发电机保护3极和4极，IEC/EN 60947隔离开关额定持续电流，最大1600 A 远程脱扣功能，需带欠压或分励脱扣器3极和4极，IEC/EN 60947附加功能安装附件标准辅助触点随主触头动作而动作用于脱扣指示和电气互锁功能脱扣指示辅助触点指示因过载、短路和欠压而产生的脱扣提前闭合辅助触点用于电气互锁和减负荷功能，及在主回路/急停电路应用中欠压脱扣器的提前闭合电压脱扣器电压脱扣器·瞬时·延时分励脱扣器垫块欠压线圈的延时单元门联动旋转手柄门·可加锁·有门联锁功能用于柜体侧面安装的断路器旋转手柄延长杆可以切割成任意长度旋转手柄可加锁远程操作机构通过2线和3线控制实现ON,OFF 复位上下扳动手柄的锁定装置侧面操作手柄数据管理界面(DMI模块)可以查询诊断数据和运行数据记录电流值利用电子式脱扣器对断路器进行参数设置和控制EASY-LINK-DS数据插头PROFIBUS-DP通讯接口1165538971817241125252613, 151214161920212223241011控制回路端子顶部或底部管状式接线端子，铜线或铝线标准配置控制回路端子盒式接线端子框架1的标准配置安装干开关壳体内端子盖在使用电缆接线片，母排或管状接线端子处，防止直接接触安装支架NZM1-XC35用于35 mm导轨NZM1-XC75用于75 mm导轨后部接线端子插拔式和抽屉式单元绝缘框用于上下扳动式手柄，带有旋转驱动机构的旋转式手柄和远程操作机构外部警示牌/显示板指触防护等级为IP2X的防护盖用于盒式接线端子指触防护等级为IP2X的防护盖用于相间隔板NZM 1-4系列塑壳断路器产品概述NZM 1-4系列塑壳断路器产品概述1.21.2断路器隔离开关适用于世界范围的断路器和隔离开关的选型，从第26页起。

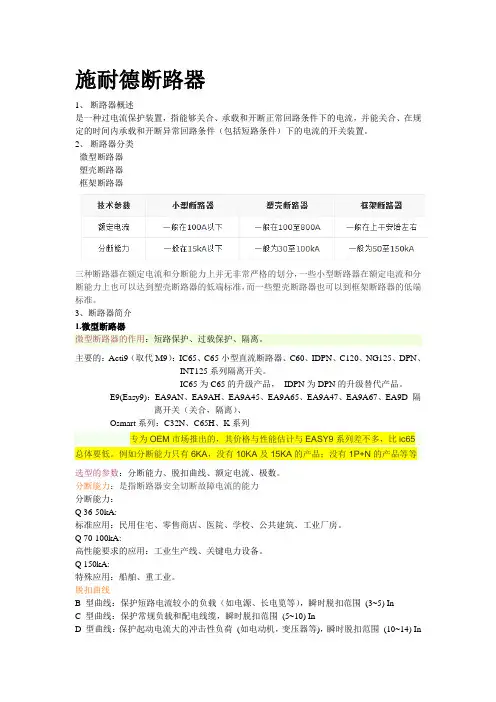

施耐德断路器1、断路器概述是一种过电流保护装置，指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。

2、断路器分类微型断路器塑壳断路器框架断路器三种断路器在额定电流和分断能力上并无非常严格的划分，一些小型断路器在额定电流和分断能力上也可以达到塑壳断路器的低端标准，而一些塑壳断路器也可以到框架断路器的低端标准。

3、断路器简介1.微型断路器微型断路器的作用：短路保护、过载保护、隔离。

主要的：Acti9（取代M9）：IC65、C65小型直流断路器、C60、IDPN、C120、NG125、DPN、INT125系列隔离开关。

IC65为C65的升级产品，IDPN为DPN的升级替代产品。

E9(Easy9)：EA9AN、EA9AH、EA9A45、EA9A65、EA9A47、EA9A67、EA9D 隔离开关（关合，隔离）、Osmart系列：C32N、C65H、K系列专为OEM市场推出的，其价格与性能估计与EASY9系列差不多，比ic65总体要低。

例如分断能力只有6KA，没有10KA及15KA的产品；没有1P+N的产品等等选型的参数：分断能力、脱扣曲线、额定电流、极数。

分断能力：是指断路器安全切断故障电流的能力分断能力：Q 36-50kA:标准应用：民用住宅、零售商店、医院、学校、公共建筑、工业厂房。

Q 70-100kA:高性能要求的应用：工业生产线、关键电力设备。

Q 150kA:特殊应用：船舶、重工业。

脱扣曲线B 型曲线：保护短路电流较小的负载（如电源、长电览等），瞬时脱扣范围(3~5) InC 型曲线：保护常规负载和配电线缆，瞬时脱扣范围(5~10) InD 型曲线：保护起动电流大的冲击性负荷(如电动机，变压器等)，瞬时脱扣范围(10~14) In2.塑壳断路器EZD、NSE、CVS、NS、NSX、Osmart塑壳（NSC、Powerpact®塑壳断路器）EZD：额定工作电流: 15A ~ 630A，一款经济型断路器。

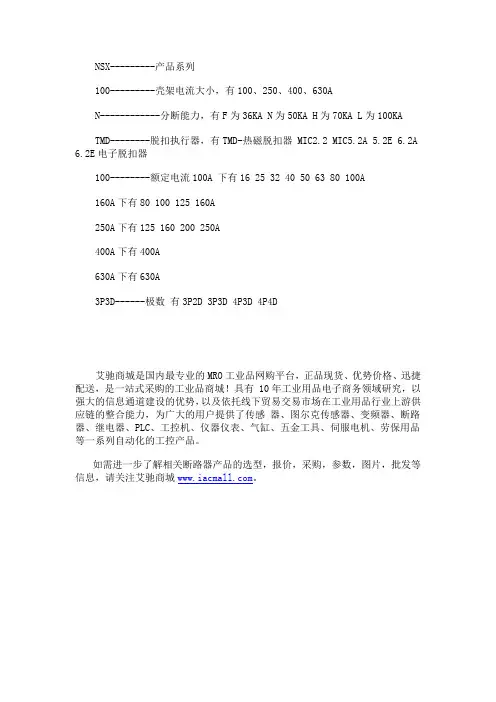

NSX---------产品系列
