施耐德塑壳断路器NSX基本参数精编版

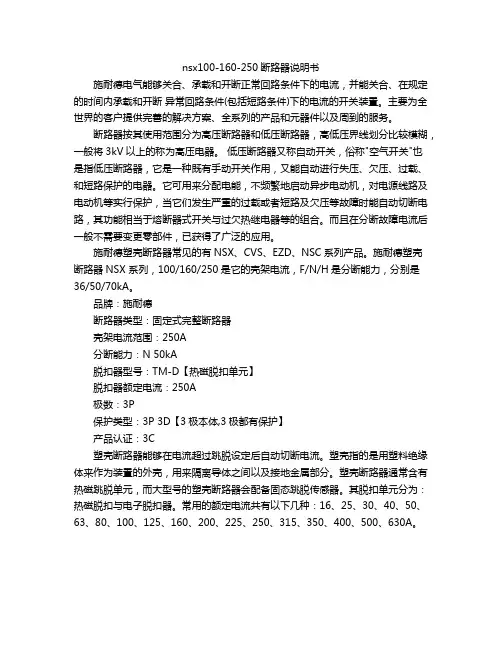

nsx100-160-250断路器说明书施耐德电气能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流的开关装置。

主要为全世界的客户提供完善的解决方案、全系列的产品和元器件以及周到的服务。

断路器按其使用范围分为高压断路器和低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

低压断路器又称自动开关，俗称"空气开关"也是指低压断路器，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。

它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。

施耐德塑壳断路器常见的有NSX、CVS、EZD、NSC系列产品。

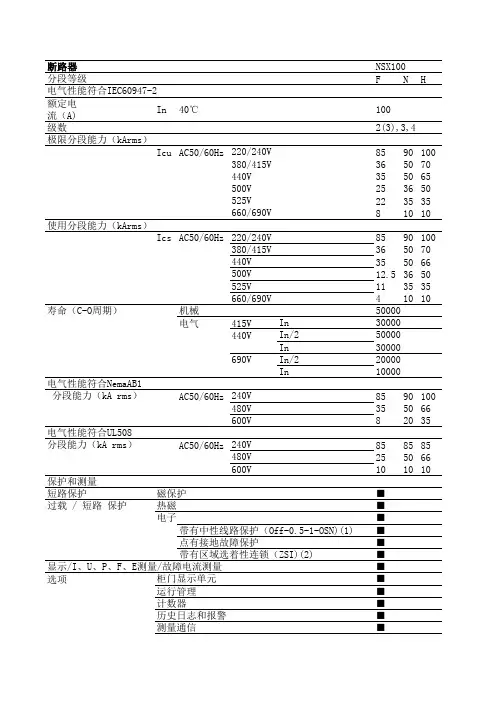

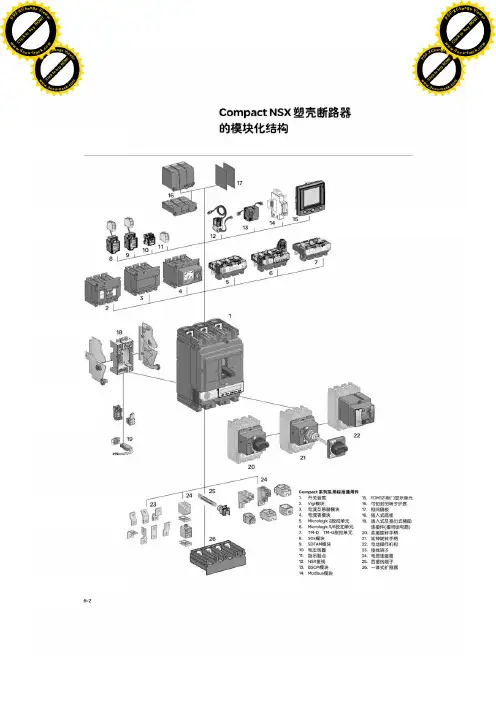

施耐德塑壳断路器NSX 系列，100/160/250是它的壳架电流，F/N/H是分断能力，分别是36/50/70kA。

品牌：施耐德断路器类型：固定式完整断路器壳架电流范围：250A分断能力：N 50kA脱扣器型号：TM-D【热磁脱扣单元】脱扣器额定电流：250A极数：3P保护类型：3P 3D【3极本体,3极都有保护】产品认证：3C塑壳断路器能够在电流超过跳脱设定后自动切断电流。

塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。

塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。

其脱扣单元分为：热磁脱扣与电子脱扣器。

常用的额定电流共有以下几种：16、25、30、40、50、63、80、100、125、160、200、225、250、315、350、400、500、630A。

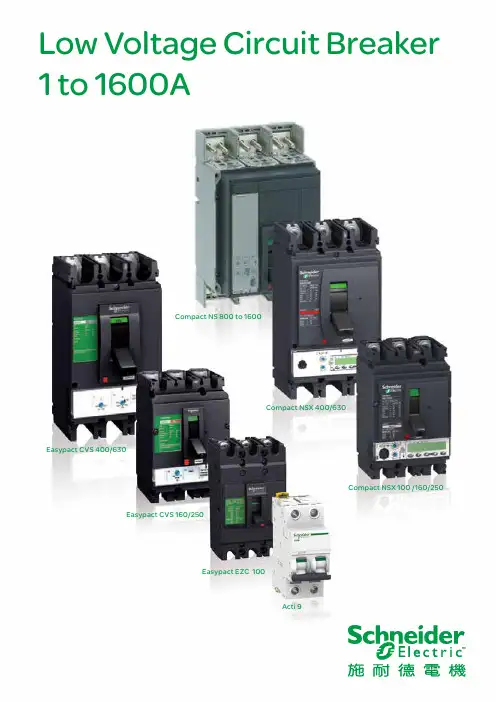

Low Voltage Circuit Breaker 1 to 1600ACompact NSX 100 /160/250Compact NSX 400/630Compact NS 800 to 1600Easypact CVS 160/250Easypact CVS 400/630Easypact EZC 100Acti 9Low Voltage Circuit Breakers 1 to 1600 APageActi 92681226344256Easypact EZC 100Easypact CVS 160 to 630Compact NSX 100 to 630Compact NS 800 to 1600Accessories OverviewTripping Curves Dimensions and Mounting Secection TableSelection table -Acti 9Acti9Vigi iC60漏電保護模組應用技術資料Vigi iC60漏電模組內含殘餘電流電磁機械動作方式，無須輔助電源。

額定電流：動作時間重量(g)接線小於25A ：電纜最大可接至25mm 22P 斷路器3P 斷路器組合示意圖2P Vigi 模組3P Vigi 模組小於63A ：電纜最大可接至35mm 225A 145 63A165 25A 184 63A 210符合IEC61008/61009跳脫時間(Triping time)與漏電電流(I Δn)關係如下：Vigi iC60 漏電模組內含濾波裝置，可有效防止由於瞬間電壓變化。

(照明或設備產生線路電壓波動…)和突波電流所引起的誤動作。

Vigi iC60漏電模組適用63A 及63A 以下的iC60 系列斷路器Vigi iC60漏電模組(額定電流)選定可向下相容：Ex. Vigi iC60 ≦40A 可直接搭配 Acti-9 iC60N MCB 40A 或40A 以下。

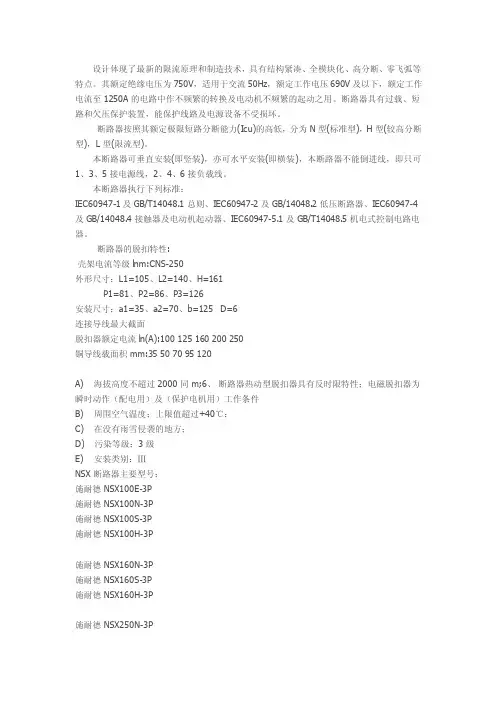

设计体现了最新的限流原理和制造技术，具有结构紧凑、全模块化、高分断、零飞弧等特点。

其额定绝缘电压为750V，适用于交流50Hz，额定工作电压690V及以下，额定工作电流至1250A的电路中作不频繁的转换及电动机不频繁的起动之用。

断路器具有过载、短路和欠压保护装置，能保护线路及电源设备不受损坏。

断路器按照其额定极限短路分断能力(Icu)的高低，分为N型(标准型)，H型(较高分断型)，L型(限流型)。

本断路器可垂直安装(即竖装)，亦可水平安装(即横装)，本断路器不能倒进线，即只可1、3、5接电源线，2、4、6接负载线。

本断路器执行下列标准：IEC60947-1及GB/T14048.1总则、IEC60947-2及GB/14048.2低压断路器、IEC60947-4及GB/14048.4接触器及电动机起动器、IEC60947-5.1及GB/T14048.5机电式控制电路电器。

断路器的脱扣特性:壳架电流等级lnm:CNS-250外形尺寸：L1=105、L2=140、H=161P1=81、P2=86、P3=126安装尺寸：a1=35、a2=70、b=125 D=6连接导线最大截面脱扣器额定电流ln(A):100 125 160 200 250铜导线载面积mm:35 50 70 95 120A) 海拔高度不超过2000 同m;6、断路器热动型脱扣器具有反时限特性；电磁脱扣器为瞬时动作（配电用）及（保护电机用）工作条件B) 周围空气温度；上限值超过+40℃：C) 在没有雨雪侵袭的地方；D) 污染等级：3级E) 安装类别：ⅢNSX断路器主要型号：施耐德NSX100E-3P施耐德NSX100N-3P施耐德NSX100S-3P施耐德NSX100H-3P施耐德NSX160N-3P施耐德NSX160S-3P施耐德NSX160H-3P施耐德NSX250N-3P施耐德NSX250S-3P 施耐德NSX250H-3P施耐德NSX400N-3P 施耐德NSX400S-3P 施耐德NSX400H-3P施耐德NSX630N-3P 施耐德NSX630S-3P 施耐德NSX630H-3P。
