施耐德塑壳断路器介绍和维护

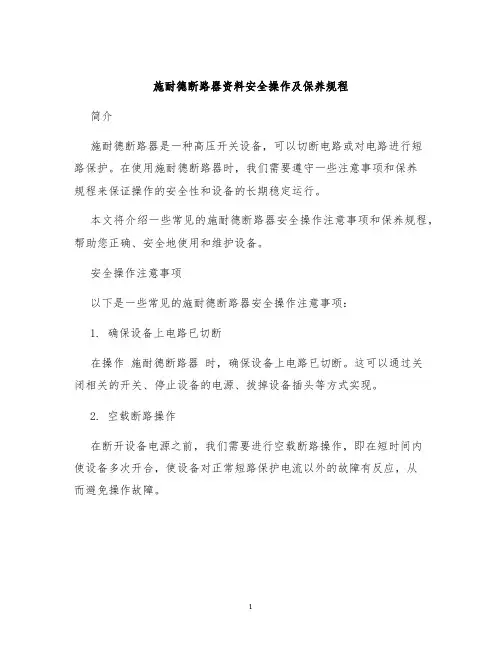

施耐德断路器资料安全操作及保养规程简介施耐德断路器是一种高压开关设备，可以切断电路或对电路进行短路保护。

在使用施耐德断路器时，我们需要遵守一些注意事项和保养规程来保证操作的安全性和设备的长期稳定运行。

本文将介绍一些常见的施耐德断路器安全操作注意事项和保养规程，帮助您正确、安全地使用和维护设备。

安全操作注意事项以下是一些常见的施耐德断路器安全操作注意事项：1. 确保设备上电路已切断在操作施耐德断路器时，确保设备上电路已切断。

这可以通过关闭相关的开关、停止设备的电源、拔掉设备插头等方式实现。

2. 空载断路操作在断开设备电源之前，我们需要进行空载断路操作，即在短时间内使设备多次开合，使设备对正常短路保护电流以外的故障有反应，从而避免操作故障。

3. 避免雷击施耐德断路器易受雷击影响，因此在遭遇雷暴天气时，我们需要及时切断电路、关闭设备电源，并采取防雷措施，避免雷击对设备造成影响。

4. 防止过载在使用施耐德断路器时，要防止过载，严禁使用过载电流，以保证设备的正常工作和使用寿命。

5. 标准化维修在设备损坏或故障时，要找专业人员进行修理。

切勿采取随意的维修方式，以免造成二次损坏或对使用者造成危害。

设备保养规程以下是一些常见的施耐德断路器设备保养规程：1. 定期维护在使用过程中，定期对施耐德断路器进行维护是非常重要的。

定期维护可以保证设备的正常使用寿命，并延长设备的使用时间。

2. 保持干燥需要将施耐德断路器放置在干燥的环境中，并保持清洁干燥，以防止水分或其他污染物进入设备。

在严重的污染情况下，需要及时清洗设备，避免对设备造成二次污染。

3. 定期更换零部件一些重要的零部件需要根据规定的使用寿命进行更换。

而一些漏电、堆积灰尘等情况需要及时清理，以保证正常运行。

4. 保持干净对设备周围进行清扫，避免灰尘等物质进入设备，影响设备的正常运行。

在使用时要注意防尘，以保证设备的长期正常运行。

总之，安全操作和保养是施耐德断路器正常使用的基础。

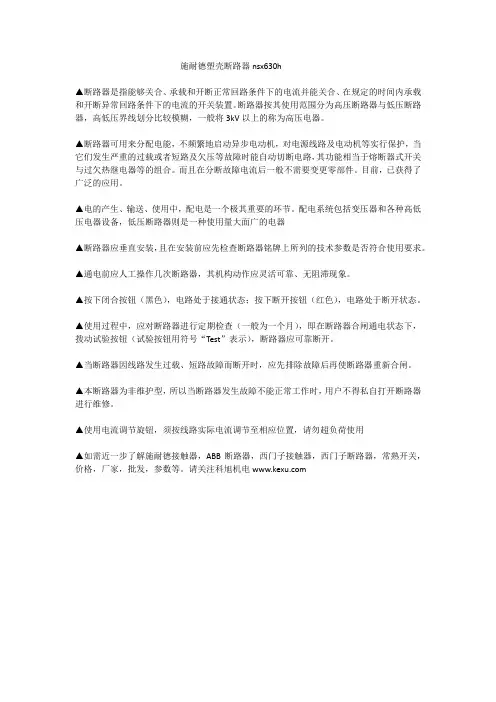

施耐德塑壳断路器nsx630h
▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

▲断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

▲电的产生、输送、使用中，配电是一个极其重要的环节。

配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器
▲断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。

▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。

▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。

▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。

▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。

▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。

▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用
▲如需近一步了解施耐德接触器，ABB断路器，西门子接触器，西门子断路器，常熟开关，价格，厂家，批发，参数等。

请关注科旭机电。

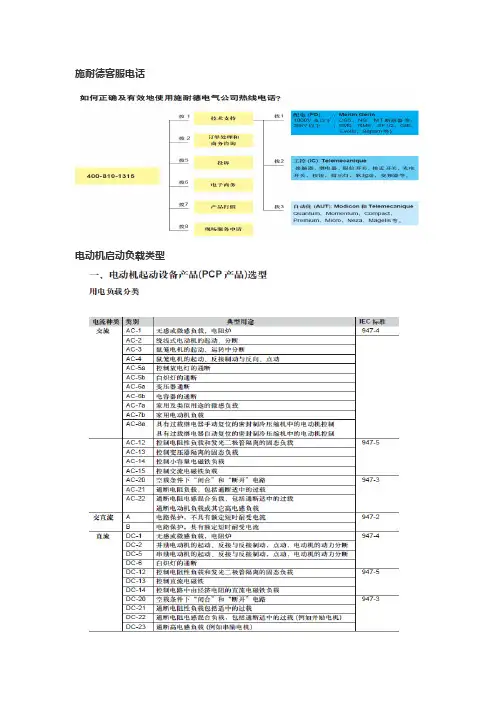

施耐德客服电话电动机启动负载类型施耐德的EASYPACT和MASTERPACT断路器的区别是什么？COMPACT首先两者均是低压断路器(1000V以下)先说Masterpact, 该系列是框架式断路器。

框架额定电流从800A----6300A不等。

Masterpact系列分M系列和MT系列。

M系列自1986年上市，2002年淘汰退市停产。

MT系列自2001年上市至今任然作为施耐德公司的主力框架断路器在产。

Easypact系列是塑壳式断路器，这里需要加入另一个系列Compact系列，Compact系列是施耐德公司的主力标准型塑壳式断路器。

Easypact系列是Compact系列的经济型产品。

举个例子，任何品牌的汽车都会有高配版、中配版、低配版。

那么Easypact系列就是低配版的。

Compact系列的壳架额定电流从100A----630A, 同样Easypact系列也是100A----630A的壳架额定电流。

施耐德NSX、NS塑壳断路器区别？NSX是NS停产后的代替产品。

原NS断路器壳架电流是从80~1600,80~630俗称小塑壳，绝大多数已停产，由NSX80~630代替；630b~1600为大塑壳，现在仍在生产。

NSX只有80~630的产品。

小塑壳NS由NSX代替后尺寸和安装尺寸完全相同，但断路器的门开孔的尺寸不一样。

总体来说，NSX可完全代替NS，且部分高级保护功能有所增强施耐德NS100 3P3t，4P3t 什么意思，NSX 的3P2D 3P3D 4P4D 4P3D、4P3D+N/2、OSN什么意思？Q “3P、4P”表示3极、4极断路器，“D”表示中性线的保护动作值。

Q 4D——中性线的保护动作值以Ir为基准；Q 3D+N/2——中性线的保护动作值以0.5Ir为基准；Q 3D——中性线无保护；Q 中性线过保护，保护值为各相保护电流值的1.6倍。

其中，NSX中的3P2D表示3极壳架（3P），其中2极具备保护（2D）；同理，3P3D表示3极壳架（3P），所有3极都具备保护（3D）；4P4D表示4极壳架（4P），所有4极都具备保护（相和中性线具备相同的保护阈值）同样，NS也是如此(要说明的是NSX是NS的升级版)“t”表示中性线的保护动作值。

NZM 1-4系列塑壳断路器目录1.1系统综览1.2产品概述1.3断路器1.4隔离开关1.6用于北美地区的断路器1.11 断路器，隔离开关NZM 1-4系列塑壳断路器断路器，隔离开关 (2)断路器，隔离开关，3/4极 (4)热磁式脱扣器，3极磁式3极短路脱扣器电子式脱扣器，3极热磁式脱扣器，4极电子式脱扣器，4极 (6) (10) (12) (16) (20)热磁式脱扣器，3极磁式3极短路脱扣器电子式脱扣器，3极 (28) (32) (34)辅助触点带螺钉端子带弹簧压接端子欠压脱扣器带螺钉端子分励脱扣器带螺钉端子门联动旋转手柄门联锁功能的旋转手柄，用于具有UL/CSA认证的NA开关旋转手柄门联锁功能的旋转手柄主开关旋转手柄组件附件机械联锁 (46) (48) (55) (62) (64) (66) (67) (68) (70) (72)3极4极 (24) (25)1.7用于北美地区的塑壳开关3极 (40)1.5产品概述用于北美地区的断路器、隔离开关，3极 (26)1.8技术概述用于1000V AC的断路器和隔离开关，3极 (41)1.9断路器用于是1000V，3极 (42)1.10　安装布线辅助触点，脱扣指示辅助触点 (44)结构紧凑，仅四种电流壳架等级具有3极和4极产品额定电流达到1600A 多种安装方式可选择50℃环境温度下无需降容适用于世界范围市场，通过IEC、UL/CSA，CCC认证安全可靠地对电能进行分配、通断和控制，应用于工业、建筑和机器设备制造业。

创新的保护理念，具有故障诊断和通信功能。

断路器系列NZM1到NZM4• •• • ••Page 4具有故障诊断数据记录和调试功能在运行中可进行负荷分析诊断软件NZM-XPC-SOFT• • • 下载网址：/en/support/ser-viceresult.jsp合闸延时短，60~100 ms 可加锁、铅封，确保安全操作远程操作机构• • Page 74不同型号具有统一的开孔尺寸自动调节，定位中心位置侧面操作功能，节约了主开关的安装空间门联动旋转手柄••• Page 62同一型号的辅助触点安装在不同位置，具有不同功能减少了型号种类，降低了库存要求直接卡装，节约了安装成本标准/脱扣指示辅助触点与Titan系列产品通用• • • Page 46NZM 1-4系列塑壳断路器产品描述塑壳断路器NZM 1，2，3，4，至1600A产品描述NZM 1-4系列塑壳断路器目录 1.11 断路器，隔离开关1.12 选择性保护，线路保护，后备保护NZM 1-4系列塑壳断路器平形联动机构远程操作机构插拔式单元，抽屉式单元NZM1接线端子NZM2接线端子NZM3接线端子NZM4接线端子附件绝缘外壳接地保护脱扣器漏电保护附件多功能适配元件........................................................................................................73......................................................................................................74....................................................................................76....................................................................................................92....................................................................................................96..................................................................................................100..................................................................................................106..................................................................................................................114..............................................................................................................116...............................................................................................118....................................................................................................119. (121)断路器脱扣特性断路器允通特性剩余电流继电器的频率响应.................................................................................................127.................................................................................................131 (135)断路器隔离开关塑壳开关功率耗散接线能力辅助触点辅助触点的安装，ON-OFF时间差欠压脱扣器，分励脱扣器远程操作机构，电容单元数据管理界面（DMI模块）总线连接剩余电流继电器压力释放方向，最小安装间隙，管状接线头................................................................................................................136.............................................................................................................141............................................................................................................142............................................................................................................144............................................................................................................146............................................................................................................148....................................................................149..................................................................................150..................................................................................151.................................................................................152...........................................................................................................153................................................................................................155 (156)在进线断路器NZM...和出线断路器FAZ-B（C），PKZ...之间实现选择性保护在进线断路器NZM...和出线断路器NZM...之间实现选择性保护线路保护，后备保护................................................................................122........................................................................................................124 (126)1.14 技术数据1.13 脱扣特性机械联锁用于远程操作机构的机械联锁 (157) (158)1.15 安装设计NZM型号说明隔离开关型号说明....................................................................................................204.. (205)1.17 型号规则1.16 尺寸断路器，隔离开关 (159)NZM 1-4系列塑壳断路器系统总览NZM 1-4系列塑壳断路器系统总览1.11.1断路器，隔离开关断路器，隔离开关断路器额定持续电流，最大1600 A 分断能力25, 50, 100, 150 kA 于415 V过载保护和短路保护范围可调节时间选择性可调节接地保护低压系统保护，电缆保护，电动机保护，发电机保护3极和4极，IEC/EN 60947隔离开关额定持续电流，最大1600 A 远程脱扣功能，需带欠压或分励脱扣器3极和4极，IEC/EN 60947附加功能安装附件标准辅助触点随主触头动作而动作用于脱扣指示和电气互锁功能脱扣指示辅助触点指示因过载、短路和欠压而产生的脱扣提前闭合辅助触点用于电气互锁和减负荷功能，及在主回路/急停电路应用中欠压脱扣器的提前闭合电压脱扣器电压脱扣器·瞬时·延时分励脱扣器垫块欠压线圈的延时单元门联动旋转手柄门·可加锁·有门联锁功能用于柜体侧面安装的断路器旋转手柄延长杆可以切割成任意长度旋转手柄可加锁远程操作机构通过2线和3线控制实现ON,OFF 复位上下扳动手柄的锁定装置侧面操作手柄数据管理界面(DMI模块)可以查询诊断数据和运行数据记录电流值利用电子式脱扣器对断路器进行参数设置和控制EASY-LINK-DS数据插头PROFIBUS-DP通讯接口1165538971817241125252613, 151214161920212223241011控制回路端子顶部或底部管状式接线端子，铜线或铝线标准配置控制回路端子盒式接线端子框架1的标准配置安装干开关壳体内端子盖在使用电缆接线片，母排或管状接线端子处，防止直接接触安装支架NZM1-XC35用于35 mm导轨NZM1-XC75用于75 mm导轨后部接线端子插拔式和抽屉式单元绝缘框用于上下扳动式手柄，带有旋转驱动机构的旋转式手柄和远程操作机构外部警示牌/显示板指触防护等级为IP2X的防护盖用于盒式接线端子指触防护等级为IP2X的防护盖用于相间隔板NZM 1-4系列塑壳断路器产品概述NZM 1-4系列塑壳断路器产品概述1.21.2断路器隔离开关适用于世界范围的断路器和隔离开关的选型，从第26页起。

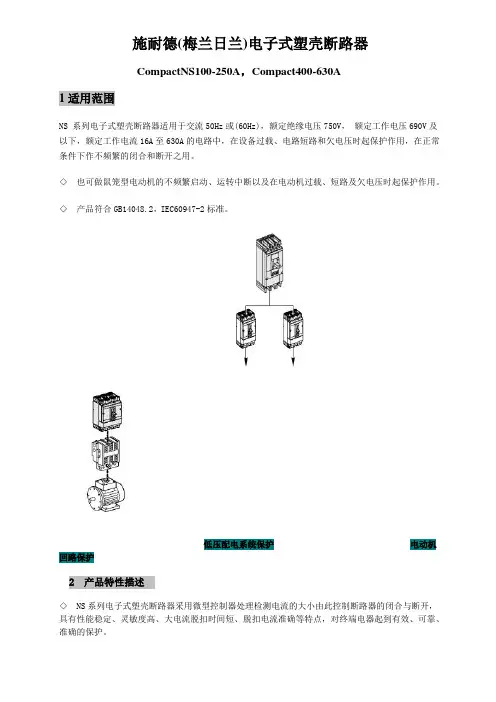

施耐德(梅兰日兰)电子式塑壳断路器CompactNS100-250A，Compact400-630A1 适用范围NS 系列电子式塑壳断路器适用于交流50Hz或(60Hz)，额定绝缘电压750V，额定工作电压690V及以下，额定工作电流16A至630A的电路中，在设备过载、电路短路和欠电压时起保护作用，在正常条件下作不频繁的闭合和断开之用。

◇也可做鼠笼型电动机的不频繁启动、运转中断以及在电动机过载、短路及欠电压时起保护作用。

◇产品符合GB14048.2，IEC60947-2标准。

低压配电系统保护电动机回路保护2 产品特性描述◇ NS系列电子式塑壳断路器采用微型控制器处理检测电流的大小由此控制断路器的闭合与断开，具有性能稳定、灵敏度高、大电流脱扣时间短、脱扣电流准确等特点，对终端电器起到有效、可靠、准确的保护。

◇作为模块化的新一代断路器，具备结构紧凑稳固、体积小、重量轻、安装方便等特点，同时配有可选安装附件，使之更加方便地与其他设备实现模块化连接。

◇通过断路器控制面板上的调节盘，可分别实现过载电流和短路电流的多点准确可调，这样可使同个断路器方便地使用于不同功率的终端设备，提高了工程施工的可操作性。

◇ NS电子式塑壳断路器采用电子控制技术，克服了传统双金属片受环境温度、湿度影响大的弱点，同时在跳闸后，可立即合闸使用，而不影响其脱扣电流大小和脱扣时间，具有可重复性，这是其他热磁式或电磁式断路器所不具备的。

◇与传统的断路器相比，电子式断路器克服了不同方向放置重力对脱扣电流大小的影响，使其可以任意方向的摆放而不影响其脱扣电流的大小。

◇电子式断路器，在短路大电流的情况下，可在最短几ms的时间内实现跳闸，有效保护了人和终端设备的安全3 工作环境要求◇海拔高度2000m以下，超过这一高度，断路器的性能要受到介电强度和空气制冷能力降低的影响。

◇周围空气温度：上限值不超过+40℃，下限值不低于-5℃。

◇在无爆炸危险的介质中，且介质无足以腐蚀金属，和无足以破坏绝缘气体的导电尘埃。

施耐德客服电话电动机启动负载类型施耐德的EASYPACT和MASTERPACT断路器的区别是什么？COMPACT首先两者均是低压断路器(1000V以下)先说Masterpact, 该系列是框架式断路器。

框架额定电流从800A----6300A不等。

Masterpact系列分M系列和MT系列。

M系列自1986年上市，2002年淘汰退市停产。

MT系列自2001年上市至今任然作为施耐德公司的主力框架断路器在产。

Easypact系列是塑壳式断路器，这里需要加入另一个系列Compact系列，Compact系列是施耐德公司的主力标准型塑壳式断路器。

Easypact系列是Compact系列的经济型产品。

举个例子，任何品牌的汽车都会有高配版、中配版、低配版。

那么Easypact系列就是低配版的。

Compact系列的壳架额定电流从100A----630A, 同样Easypact系列也是100A----630A的壳架额定电流。

施耐德NSX、NS塑壳断路器区别？NSX是NS停产后的代替产品。

原NS断路器壳架电流是从80~1600,80~630俗称小塑壳，绝大多数已停产，由NSX80~630代替；630b~1600为大塑壳，现在仍在生产。

NSX只有80~630的产品。

小塑壳NS由NSX代替后尺寸和安装尺寸完全相同，但断路器的门开孔的尺寸不一样。

总体来说，NSX可完全代替NS，且部分高级保护功能有所增强施耐德NS100 3P3t，4P3t 什么意思，NSX 的3P2D 3P3D 4P4D 4P3D、4P3D+N/2、OSN什么意思？Q “3P、4P”表示3极、4极断路器，“D”表示中性线的保护动作值。

Q 4D——中性线的保护动作值以Ir为基准；Q 3D+N/2——中性线的保护动作值以0.5Ir为基准；Q 3D——中性线无保护；Q 中性线过保护，保护值为各相保护电流值的1.6倍。

其中，NSX中的3P2D表示3极壳架（3P），其中2极具备保护（2D）；同理，3P3D表示3极壳架（3P），所有3极都具备保护（3D）；4P4D表示4极壳架（4P），所有4极都具备保护（相和中性线具备相同的保护阈值）同样，NS也是如此(要说明的是NSX是NS的升级版)“t”表示中性线的保护动作值。

塑壳断路器能够自动切断电流在电流超过跳脱设定后。

塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。

塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。

其脱扣单元分为：热磁脱扣与电子脱扣器。

本文为大家讲解一下施耐德塑壳断路器。

技术参数及特点：
壳架电流：100A，160A，250A，400A，630A。

分断等级：36KA，50KA，70KA，100KA，150KA。

安装方式：固定式，插入式，抽出式。

操作方式：拨动手柄，旋转手柄，延伸旋转手柄，电动操作机构。

脱扣单元：TM,Mic2.2,Mic2.3,Mic5.2A,Mic5.3A,Mic5.2E,Mic5.3E,Mic6.2A, Mic6.3A,Mic6.2E,Mic6.3E,MA,1.3M,Mic6.2E-M,Mic6.3E-M,Mic2.2G，等。

实现功能：配电保护、电动机保护、发电机保护、400Hz应用、负荷开关、双电源切换系统，等。

参数测量功能：A或E型脱扣单元，可以实现多种电力参数的测量。

柜门显示单元FDM121，可以显示所有脱扣单元测量的信息。

Modbus通信模块，配合BSCM（断路器状态控制模块）以及带通信功能的电操，可以实现四遥功能。

附件齐全：
>SDx可以实现故障诊断功能，特别是可以实现过载指示功能。

>新的电操及旋转手柄，柜门开孔尺寸统一。

>NSX接线附件，连接电子脱扣单元与FDM121柜门显示单元或通信模块。

>口袋电源，方便客户随时检查断路器液晶显示屏及“Ready”LED准备就绪指示灯。

EZD塑壳断路器精心保护轻松构筑二级配电理想之选产品目录23 概述9 功能和特性9 简介10 低压配电保护15 漏电保护18 电动机保护21 安装及连接23 电气和机械附件27 汇流排32 技术资料补充32 脱扣曲线38 高温对脱扣器性能的影响39 尺寸及安装61 产品订货号70 选型指南123Easy 选型简单 分断能力涵盖二级配电领域以及机电市场的常用分断：25kA 、36kA 及50kA 包括3极和4极产品 全系列产品只有3种壳架尺寸，更少的标准尺寸为今后扩容升级提供便利保护范围全面，包括低压配电系统保护，电动机保护，以及漏电保护Easy 安装简易安装方式包括固定式和插入式各种附件可在现场安装上下进线互换无需降容，避免配电箱内出现“蜘蛛网”安装位置灵活多样，可垂直、水平、侧面或背部安装，产品性能丝毫不受影响提供齐全的安装及连接附件，满足不同的安装需求提供专用汇流排产品，可用于最多12路EZD100 3极的出线，无需接线，安装简单，布局美观简洁，使安装更紧凑合理Easy 使用简便开关状态切实可靠，准确指示触头位置，带给您“看得见的安全”防护等级最高可达IP54操作方式包括拨动操作，直接旋转手柄操作和延伸旋转手柄操作提供漏电报警不跳闸功能，保证安全的同时更好保障供电连续性施耐德电气，全球能效管理专家全球能效管理专家施耐德电气为100多个国家的能源及基础设施、工业、数据中心及网络、楼宇和住宅市场提供整体解决方案，其中在能源与基础设施、工业过程控制、楼宇自动化和数据中心与网络等市场处于世界领先地位，在住宅应用领域也拥有强大的市场能力。

致力于为客户提供安全、可靠、高效的能源。

施耐德电气助您——善用其效，尽享其能！EZD 塑壳断路器，打造二级配电最好的断路器EZD 塑壳断路器是施耐德电气专为二级配电量身打造的塑壳断路器产品系列，特别适合于二级配电、民用建筑市场以及机电市场，助您轻松构筑最安全可靠的配电网络。

施耐德塑壳断路器型号工品汇，工业品分销采购平台，与国内外上千家工业品品牌合作，如施耐德、欧姆龙、德力西、ABB、西门子等，10万余种产品，正品保障，为您节省时间和成本，提供专业的MRO采购服务!施耐德塑壳断路器被应用于很多领域，需要的型号也有所不同，工品汇拥有齐全的塑壳断路器型号和优惠的价格，如果您想采购施耐德塑壳断路器请点击施耐德进行采购。

施耐德塑壳断路器塑壳断路器产品介绍及附件断路器壳架等级断路器壳架等级额定电流是指基本尺寸相同的框架和塑料外壳中能装的最大脱扣器的额定电流。

断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。

同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。

例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流;225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A额定电流。

DZ20-100和DZ20-225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不相同，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。

额定电流分级是按(1.25)优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要;另一方面是为了标准化，以取得最佳的使用导线及加工的效益。

因此它所规定的级别是：3(6)、8、10、12.5、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。

由于此规定，当线路计算负载为90A时，则只能选100A规格，因此在一定程度上影响它的保护性能。

脱扣器电流整定值是指脱扣器调整到动作电流值。

它是指额定电流In的倍数，是动作电流值，例如：过电流整定到电流的1.2、1.3、5、10倍，就写成Ir=1.2In，1.3In、5In、10In等。
