施耐德断路器产品参数样本

Masterpact MT低压空气断路器和负荷开关简化目录早期的 Masterpact 产品设立了世界范围空气断路器的新标准，多年后，许多制造厂也开发具有 Masterpact 革新特点如分断原理，模块化设计和复合材料的产品。

今天，施耐德电气又推出最新的 Masterpact MT 新产品，除了具有传统断路器特点之外 (抽出式，选择性和低维护性)，它们又具有了体积优化，内置通讯和测量功能。

Masterpact MT 采用最新技术，增强了产品性能和安全性，是具有容易安装、用户界面友好、操作方便、设计容易的划时代产品。

Masterpact MT系列断路器已通过中国3C 认证及船级社认证。

56E 58880出色源于个性新型 M a s t e r p a c tMasterpact MT 七种分断类型N1 - 标准型，适用于分断低等级短路电流N2 - 适用于一般的应用场合H1 - 适用于分断工业环境的高等级短路电流或两台变压器并联运行的电气系统中H1b - 适用于短路电流较大的工业行业H2 - 高性能型，适用于可能产生非常高短路电流的重工业领域H3 - 适用于既需要高性能的分断能力，又需要高水平配合的场合L1 - 具有高限流能力，用以保护馈电单元或当变压器额定功率提高时，提高开关柜的性能水平易集成于通信网Masterpact MT 可集成于一般管理系统中，优化设备的操作和维护。

通信结构是开放式的。

通过接口可适用于任何协议。

负荷开关负荷开关直接由断路器派生出来的，具有高质量和高性能的特点。

根据型号，负荷开关有 3 种 HA 、NA 和 HF 。

HF 安装了瞬时保护装置，防止短路时合闸。

一旦合闸，负荷开关不再提供保护与普通开关一样。

负荷开关常用于母联上。

特殊应用p 1000V 交流Masterpact NW H10 型断路器和负荷开关，800A 到 4000A, 3 极或 4 极，抽屉式，型号为 H10。

施耐德公司断路器产品断路器C65漏电保护附件Vigi C65电磁式漏电保护附件C32H-DC直流断路器EA9AH交流微断路器EA9AN交流微断路器C32N空开被低压断路器OSM系列替代如：OSM32N/C1ANSX塑壳断路器带TM-D热磁脱扣单元ABB公司断路器产品ISOMAX系列塑壳断路器E系列相关产品空气断路器－Emax电子脱扣器- PR121/P、PR122/P及PR123/PEmax系列空气断路器，配备了先进的基于微处理器技术的脱扣器：PR121/P、PR122/P及PR123/P。

基本型PR121/P提供整套的标准保护功能和一个完善友好的用户界面。

PR122/P和PR123/P 采用模块化结构概念，根据设计和客户的要求，可实现一套集完善的保护、准确的测量、信号指示或对话功能为一体的断路器。

电子脱扣器的主要特点：•运行时不需外部电源•采用微处理器技术•精密度高•对电流的真实值R.M.S反应灵敏•具有故障原因指示以及脱扣数据记录•各型号的脱扣器可互换•中性线的设定情况：- 可设定为OFF或相电流的50%、100%或200%，应用于E1、E2、E3、E4/f、E6/f，以及带外部中性线保护的E4和E6-可设定为OFF或相电流的50%，应用于E4和E6空气断路器－Emax X1 技术数据一览表系列产品的共同特性规格空气断路器－Emax X1电子脱扣器- PR331/P、PR332/P主要特点：•运行时不需外部电源•使用微处理器技术•精密度高•对电流的真实值R.M.S反应灵敏•故障原因指示以及脱扣数据记录•脱扣器可互换保护功能：过载保护- 具有反时限长延时脱扣特性选择性短路保护- 具有反时限或定时限短延时脱扣特性塑壳断路器－Tmax技术数据一览表塑壳断路器－Tmax电子脱扣器- PR331/P、PR332/P 电子脱扣器- PR231/P、PR232/P塑壳断路器－Tmax剩余电流脱扣器C221 和RC222 剩余电流脱扣器RC221 和RC222 适用于3 / 4 极固定式T1、T2 和T3 断路器。

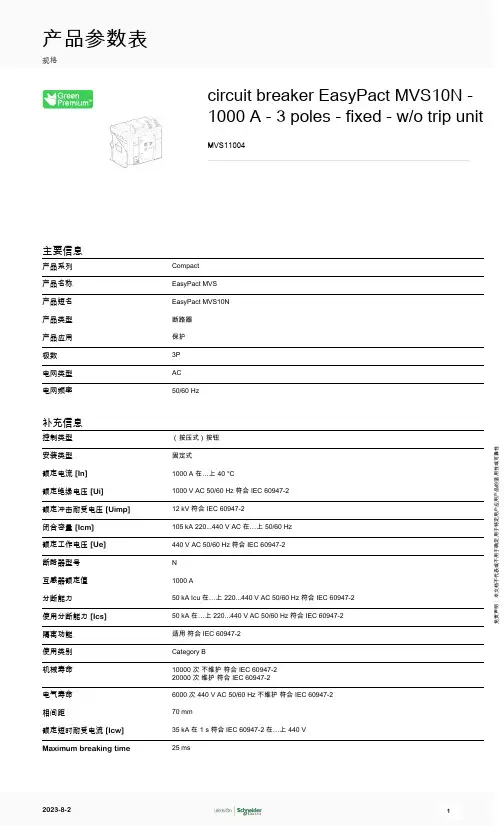

产品参数表规格circuit breaker EasyPact MVS10N -1000 A - 3 poles - fixed - w/o trip unitMVS11004主要信息产品系列Compact 产品名称EasyPact MVS 产品短名EasyPact MVS10N 产品类型断路器产品应用保护极数3P 电网类型AC 电网频率50/60 Hz补充信息控制类型（按压式）按钮安装类型固定式额定电流 [In]1000 A 在…上 40 °C额定绝缘电压 [Ui]1000 V AC 50/60 Hz 符合 IEC 60947-2额定冲击耐受电压 [Uimp]12 kV 符合 IEC 60947-2闭合容量 [Icm]105 kA 220...440 V AC 在…上 50/60 Hz 额定工作电压 [Ue]440 V AC 50/60 Hz 符合 IEC 60947-2断路器型号N 互感器额定值1000 A分断能力50 kA Icu 在…上 220...440 V AC 50/60 Hz 符合 IEC 60947-2使用分断能力 [Ics]50 kA 在…上 220...440 V AC 50/60 Hz 符合 IEC 60947-2隔离功能适用 符合 IEC 60947-2使用类别Category B机械寿命10000 次 不维护 符合 IEC 60947-220000 次 维护 符合 IEC 60947-2电气寿命6000 次 440 V AC 50/60 Hz 不维护 符合 IEC 60947-2相间距70 mm额定短时耐受电流 [Icw]35 kA 在 1 s 符合 IEC 60947-2 在…上 440 V Maximum breaking time25 ms免责声明：本文档不代表或不用于确定用于特定用户应用产品的适用性或可靠性2023-8-21Maximum closing response time70 ms高度301 mm宽度276 mm深度196 mm环境符合标准IEC 60947-2污染等级 4 符合 IEC 60664-1运行温度-25…70 °C贮存环境温度-40…85 °C包装单位Unit Type of Package 1PCENumber of Units in Package 11Package 1 Height0.1 cmPackage 1 Width0.1 cmPackage 1 Length0.1 cmPackage 1 Weight0.001 kg可持续性Green Premium 产品REACh法规REACh 声明欧盟ROHS指令符合欧盟ROHS声明无汞是RoHS 豁免信息是中国 ROHS 管理办法中国 ROHS 声明中国 ROHS 管控范畴之外的产品。

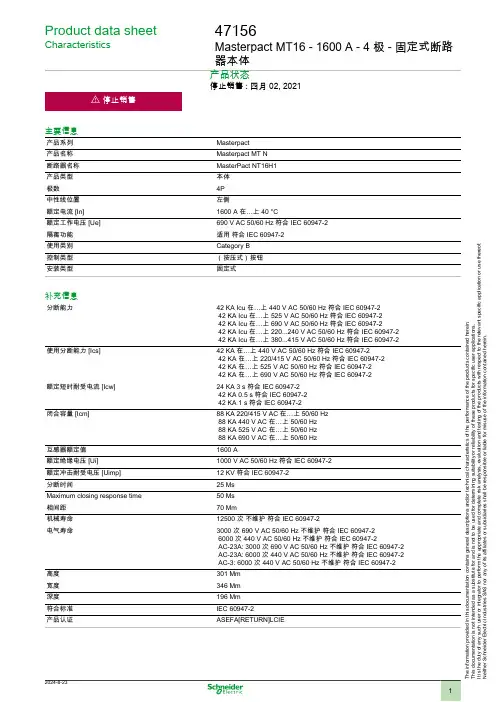

Product data sheetCharacteristics47156Masterpact MT16 - 1600 A - 4 极 - 固定式断路器本体产品状态停止销售 : 四月 02, 2021主要信息产品系列Masterpact 产品名称Masterpact MT N 断路器名称MasterPact NT16H1产品类型本体极数4P 中性线位置左侧额定电流 [In]1600 A 在…上 40 °C额定工作电压 [Ue]690 V AC 50/60 Hz 符合 IEC 60947-2隔离功能适用 符合 IEC 60947-2使用类别Category B 控制类型（按压式）按钮安装类型固定式补充信息分断能力42 KA Icu 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2 42 KA Icu 在…上 525 V AC 50/60 Hz 符合 IEC 60947-2 42 KA Icu 在…上 690 V AC 50/60 Hz 符合 IEC 60947-242 KA Icu 在…上 220...240 V AC 50/60 Hz 符合 IEC 60947-2 42 KA Icu 在…上 380...415 V AC 50/60 Hz 符合 IEC 60947-2使用分断能力 [Ics]42 KA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-242 KA 在…上 220/415 V AC 50/60 Hz 符合 IEC 60947-2 42 KA 在…上 525 V AC 50/60 Hz 符合 IEC 60947-2 42 KA 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2额定短时耐受电流 [Icw]24 KA 3 s 符合 IEC 60947-2 42 KA 0.5 s 符合 IEC 60947-2 42 KA 1 s 符合 IEC 60947-2闭合容量 [Icm]88 KA 220/415 V AC 在…上 50/60 Hz 88 KA 440 V AC 在…上 50/60 Hz 88 KA 525 V AC 在…上 50/60 Hz 88 KA 690 V AC 在…上 50/60 Hz 互感器额定值1600 A额定绝缘电压 [Ui]1000 V AC 50/60 Hz 符合 IEC 60947-2额定冲击耐受电压 [Uimp]12 KV 符合 IEC 60947-2分断时间25 Ms Maximum closing response time 50 Ms 相间距70 Mm机械寿命12500 次 不维护 符合 IEC 60947-2电气寿命3000 次 690 V AC 50/60 Hz 不维护 符合 IEC 60947-2 6000 次 440 V AC 50/60 Hz 不维护 符合 IEC 60947-2AC-23A: 3000 次 690 V AC 50/60 Hz 不维护 符合 IEC 60947-2 AC-23A: 6000 次 440 V AC 50/60 Hz 不维护 符合 IEC 60947-2 AC-3: 6000 次 440 V AC 50/60 Hz 不维护 符合 IEC 60947-2高度301 Mm 宽度346 Mm 深度196 Mm 符合标准IEC 60947-2产品认证ASEFA[RETURN]LCIET h e i n f o r m a t i o n p r o v i d e d i n t h i s d o c u m e n t a t i o n c o n t a i n s g e n e r a l d e s c r i p t i o n s a n d /o r t e c h n i c a l c h a r a c t e r i s t i c s o f t h e p e r f o r m a n c e o f t h e p r o d u c t s c o n t a i n e d h e r e i n .T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n s .I t i s t h e d u t y o f a n y s u c h u s e r o r i n t e g r a t o r t o p e r f o r m t h e a p p r o p r i a t e a n d c o m p l e t e r i s k a n a l y s i s , e v a l u a t i o n a n d t e s t i n g o f t h e p r o d u c t s w i t h r e s p e c t t o t h e r e l e v a n t s p e c i f i c a p p l i c a t i o n o r u s e t h e r e o f .N e i t h e r S c h n e i d e r E l e c t r i c I n d u s t r i e s S A S n o r a n y o f i t s a f f i l i a t e s o r s u b s i d i a r i e s s h a l l b e r e s p o n s i b l e o r l i a b l e f o r m i s u s e o f t h e i n f o r m a t i o n c o n t a i n e d h e r e i n .环境污染等级 3 符合 IEC 60664-1运行温度-25…70 °C贮存环境温度-40…85 °C包装单位Unit Type of Package 1PCENumber of Units in Package 11Package 1 Height4 CmPackage 1 Width23.5 Cm Package 1 Length12.5 Cm Package 1 Weight 2.509 Kg合同保修保修单18 months Product Life Status :End of commercialisation。

AC30系列模数插座BNC 100HLE系列漏电脱扣器1+N63、80、100 23010KA 0.830D2 503+N 10034003004外形及安装尺寸BNC100H/D系列小型断路器适用范围BNC 100H/D系列小型断路器具有美观小巧、重量轻、性能优良可靠、分段能力较高、脱扣迅速、导轨安装、壳体和部件采用高阻燃及耐冲击塑料、使用寿命长等优点。

主要用于交流50HZ或60HZ单极230V，二、三、四极400V线路的过载、短路保护，同时也可以在正常情况下不频繁地通断电气装置和照明线路。

主要技术参数断路器的基本参数型号极数（P）额定频率（HZ）壳架等级额定电流（A）额定电压（V）额定电流（A）额定短路分断能力（KA）BNC 100H/D 1、2、3、450、60 100 230/40063、80、10010外形及安装尺寸CE65LE-63(DZ47LE)系列漏电脱扣器631+N 50632304.5KA0.830C D23+N 3 4004外形及安装尺寸CE65-63系列照明/动力保护型断路器适用范围CE65N-63系列小型断路器主要适用于交流50HZ/60HZ，额定电压为230V/400V及以下，额定电流至63A的线路中，该断路器主要用于现代箭镞的电器线路及设备的过载、断路保护、亦适用于线路的不频繁操作与隔离。

主要技术参数●断路器的基本参数额定电流（A）极数（P）额定电流（V）分断能力（KA）顺势脱扣类型瞬时保护电流范围 1、3、6、10、16、20、25123 230/4006000B 3ln＜I≤5lnC 5ln＜I≤10lnD 10ln＜I≤20ln40、50、63 4500 B 3ln＜I≤5lnC 5ln＜I≤10lnD 10ln＜I≤20ln外形及安装尺寸BPN Vigi系列“相线+中性线”漏电保护断路1.45ln 所有值 t＜1h脱扣热态2.55ln 所有值 1＜t＜60s脱扣冷态5ln 所有值 t≥0.1s不脱扣冷态 10ln 所有值 t＜0.1s脱扣冷态外形及安装尺寸CE65NL-63系列漏电脱扣器说明CE65NL-63系列漏电断路器主要适用于交流50HZ/60HZ,额定电压为220V/400V及以下额定电流至63A的线路中，具有漏电触电、短路等保护功能。

Product data sheetCharacteristicsC9U28110C9N-DC 直流断路器 1P C10A主要信息产品系列C9产品短名C9 MCB 产品类型小型断路器极数1P 额定电流 [In]10 A 在…上 30 °C电网类型DC 额定工作电压 [Ue]60 V DC 脱扣曲线C 磁脱扣限制8 x In +/- 20 %补充信息机械寿命20000 次分断能力6 KA Icu 电气寿命10000 次额定冲击耐受电压 [Uimp]4 KV 额定绝缘电压 [Ui]500 V DC 隔离功能适用触点位置指示否本地信号指示开/关指示宽度 （9mm的倍数）2高度85 Mm 深度66 Mm接线能力隧道式端子 (上接线或下接线) 1…25 mm² 单股硬线 隧道式端子 (上接线或下接线) 1…16 mm² 软线最大输出扭矩5.1 N.M紧固扭矩2.5 N.M环境产品认证CCC[RETURN]CE符合标准GB 14048.2TM-D净重110 GIP 保护等级IP20工作海拔<= 2000 m污染等级3运行温度-25…70 °C相对湿度95 % 在…上 55 °CT h e i n f o r m a t i o n p r o v i d e d i n t h i s d o c u m e n t a t i o n c o n t a i n s g e n e r a l d e s c r i p t i o n s a n d /o r t e c h n i c a l c h a r a c t e r i s t i c s o f t h e p e r f o r m a n c e o f t h e p r o d u c t s c o n t a i n e d h e r e i n .T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n s .I t i s t h e d u t y o f a n y s u c h u s e r o r i n t e g r a t o r t o p e r f o r m t h e a p p r o p r i a t e a n d c o m p l e t e r i s k a n a l y s i s , e v a l u a t i o n a n d t e s t i n g o f t h e p r o d u c t s w i t h r e s p e c t t o t h e r e l e v a n t s p e c i f i c a p p l i c a t i o n o r u s e t h e r e o f .N e i t h e r S c h n e i d e r E l e c t r i c I n d u s t r i e s S A S n o r a n y o f i t s a f f i l i a t e s o r s u b s i d i a r i e s s h a l l b e r e s p o n s i b l e o r l i a b l e f o r m i s u s e o f t h e i n f o r m a t i o n c o n t a i n e d h e r e i n .包装单位Unit Type of Package 1PCENumber of Units in Package 11Package 1 Height8.5 CmPackage 1 Width 1.8 CmPackage 1 Length 6.9 CmPackage 1 Weight110 GUnit Type of Package 2BB1Number of Units in Package 212Package 2 Height8 CmPackage 2 Width9 CmPackage 2 Length22 CmPackage 2 Weight 1.37 KgUnit Type of Package 3CARNumber of Units in Package 396Package 3 Height19.4 CmPackage 3 Width30 CmPackage 3 Length40 CmPackage 3 Weight11.42 Kg可持续性产品类型Green Premium 产品REACh法规REACh 声明REACh（不含 SVHC）是欧盟ROHS指令符合欧盟ROHS声明中国 ROHS 管理办法中国 ROHS 声明RoHS 豁免信息是环境披露产品环境文件流通资料无需具体的回收操作合同保修保修单18 个月Product Life Status :Commercialised。
