施耐德塑壳断路器知识大全

施耐德客服电话电动机启动负载类型施耐德的EASYPACT和MASTERPACT断路器的区别是什么？COMPACT首先两者均是低压断路器(1000V以下)先说Masterpact, 该系列是框架式断路器。

框架额定电流从800A----6300A不等。

Masterpact系列分M系列和MT系列。

M系列自1986年上市，2002年淘汰退市停产。

MT系列自2001年上市至今任然作为施耐德公司的主力框架断路器在产。

Easypact系列是塑壳式断路器，这里需要加入另一个系列Compact系列，Compact系列是施耐德公司的主力标准型塑壳式断路器。

Easypact系列是Compact系列的经济型产品。

举个例子，任何品牌的汽车都会有高配版、中配版、低配版。

那么Easypact系列就是低配版的。

Compact系列的壳架额定电流从100A----630A, 同样Easypact系列也是100A----630A的壳架额定电流。

施耐德NSX、NS塑壳断路器区别？NSX是NS停产后的代替产品。

原NS断路器壳架电流是从80~1600,80~630俗称小塑壳，绝大多数已停产，由NSX80~630代替；630b~1600为大塑壳，现在仍在生产。

NSX只有80~630的产品。

小塑壳NS由NSX代替后尺寸和安装尺寸完全相同，但断路器的门开孔的尺寸不一样。

总体来说，NSX可完全代替NS，且部分高级保护功能有所增强施耐德NS100 3P3t，4P3t 什么意思，NSX 的3P2D 3P3D 4P4D 4P3D、4P3D+N/2、OSN什么意思？Q “3P、4P”表示3极、4极断路器，“D”表示中性线的保护动作值。

Q 4D——中性线的保护动作值以Ir为基准；Q 3D+N/2——中性线的保护动作值以0.5Ir为基准；Q 3D——中性线无保护；Q 中性线过保护，保护值为各相保护电流值的1.6倍。

其中，NSX中的3P2D表示3极壳架（3P），其中2极具备保护（2D）；同理，3P3D表示3极壳架（3P），所有3极都具备保护（3D）；4P4D表示4极壳架（4P），所有4极都具备保护（相和中性线具备相同的保护阈值）同样，NS也是如此(要说明的是NSX是NS的升级版)“t”表示中性线的保护动作值。

施耐德塑壳断路器nsx100h
▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

▲断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

▲电的产生、输送、使用中，配电是一个极其重要的环节。

配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器
▲断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。

▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。

▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。

▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。

▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。

▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。

▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用
▲如需近一步了解施耐德接触器，ABB断路器，西门子接触器，西门子断路器，常熟开关，价格，厂家，批发，参数等。

请关注科旭机电。

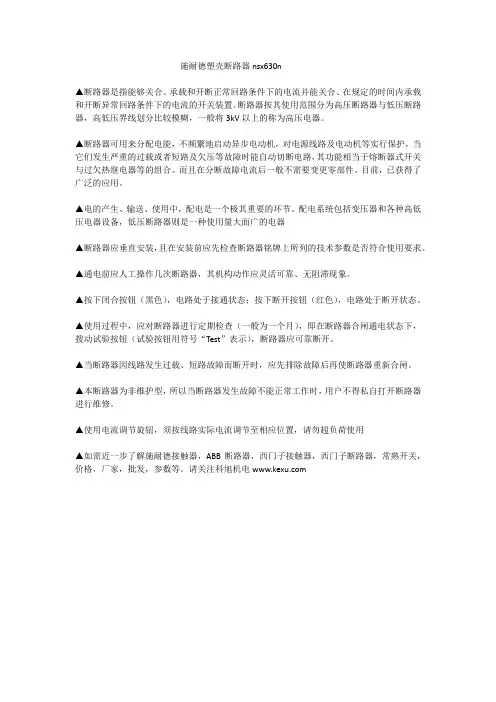

施耐德塑壳断路器nsx630n
▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

▲断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

▲电的产生、输送、使用中，配电是一个极其重要的环节。

配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器
▲断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。

▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。

▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。

▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。

▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。

▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。

▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用
▲如需近一步了解施耐德接触器，ABB断路器，西门子接触器，西门子断路器，常熟开关，价格，厂家，批发，参数等。

请关注科旭机电。

施耐德智能塑壳断路器
▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

▲断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

▲电的产生、输送、使用中，配电是一个极其重要的环节。

配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器
▲断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。

▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。

▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。

▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。

▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。

▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。

▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用
▲如需近一步了解施耐德接触器，ABB断路器，西门子接触器，西门子断路器，常熟开关，价格，厂家，批发，参数等。

请关注科旭机电。

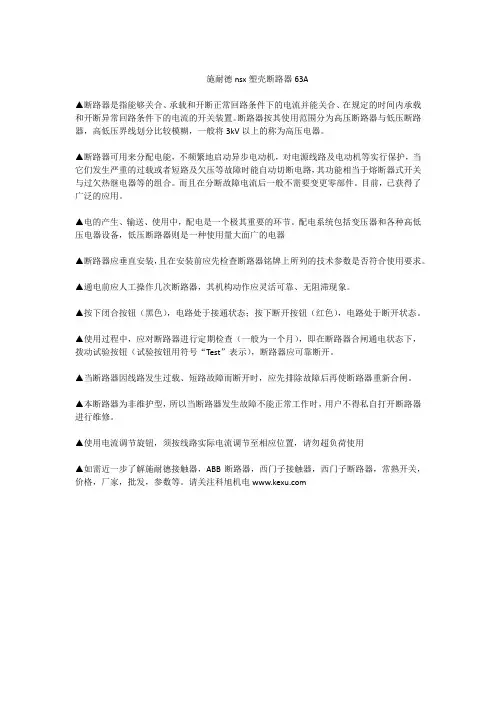

施耐德nsx塑壳断路器63A
▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

▲断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

▲电的产生、输送、使用中，配电是一个极其重要的环节。

配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器
▲断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。

▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。

▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。

▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。

▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。

▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。

▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用
▲如需近一步了解施耐德接触器，ABB断路器，西门子接触器，西门子断路器，常熟开关，价格，厂家，批发，参数等。

请关注科旭机电。

施耐德客服电话电动机启动负载类型施耐德的EASYPACT和MASTERPACT断路器的区别是什么？COMPACT首先两者均是低压断路器(1000V以下)先说Masterpact, 该系列是框架式断路器。

框架额定电流从800A----6300A不等。

Masterpact系列分M系列和MT系列。

M系列自1986年上市，2002年淘汰退市停产。

MT系列自2001年上市至今任然作为施耐德公司的主力框架断路器在产。

Easypact系列是塑壳式断路器，这里需要加入另一个系列Compact系列，Compact系列是施耐德公司的主力标准型塑壳式断路器。

Easypact系列是Compact系列的经济型产品。

举个例子，任何品牌的汽车都会有高配版、中配版、低配版。

那么Easypact系列就是低配版的。

Compact系列的壳架额定电流从100A----630A, 同样Easypact系列也是100A----630A的壳架额定电流。

施耐德NSX、NS塑壳断路器区别？NSX是NS停产后的代替产品。

原NS断路器壳架电流是从80~1600,80~630俗称小塑壳，绝大多数已停产，由NSX80~630代替；630b~1600为大塑壳，现在仍在生产。

NSX只有80~630的产品。

小塑壳NS由NSX代替后尺寸和安装尺寸完全相同，但断路器的门开孔的尺寸不一样。

总体来说，NSX可完全代替NS，且部分高级保护功能有所增强施耐德NS100 3P3t，4P3t 什么意思，NSX 的3P2D 3P3D 4P4D 4P3D、4P3D+N/2、OSN什么意思？Q “3P、4P”表示3极、4极断路器，“D”表示中性线的保护动作值。

Q 4D——中性线的保护动作值以Ir为基准；Q 3D+N/2——中性线的保护动作值以0.5Ir为基准；Q 3D——中性线无保护；Q 中性线过保护，保护值为各相保护电流值的1.6倍。

其中，NSX中的3P2D表示3极壳架（3P），其中2极具备保护（2D）；同理，3P3D表示3极壳架（3P），所有3极都具备保护（3D）；4P4D表示4极壳架（4P），所有4极都具备保护（相和中性线具备相同的保护阈值）同样，NS也是如此(要说明的是NSX是NS的升级版)“t”表示中性线的保护动作值。

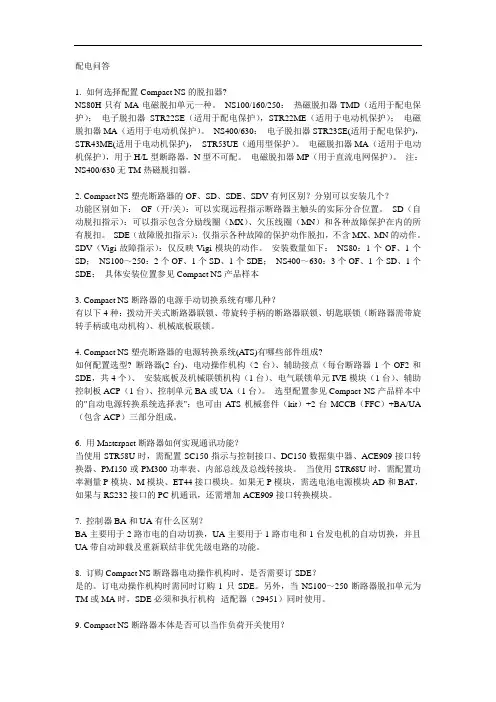

配电问答1. 如何选择配置Compact NS的脱扣器?NS80H只有MA电磁脱扣单元一种。

NS100/160/250：热磁脱扣器TMD（适用于配电保护）；电子脱扣器STR22SE（适用于配电保护），STR22ME（适用于电动机保护）；电磁脱扣器MA（适用于电动机保护）。

NS400/630：电子脱扣器STR23SE(适用于配电保护)，STR43ME(适用于电动机保护)，STR53UE（通用型保护）。

电磁脱扣器MA（适用于电动机保护），用于H/L型断路器，N型不可配。

电磁脱扣器MP（用于直流电网保护）。

注：NS400/630无TM热磁脱扣器。

2. Compact NS塑壳断路器的OF、SD、SDE、SDV有何区别？分别可以安装几个？功能区别如下：OF（开/关）：可以实现远程指示断路器主触头的实际分合位置。

SD（自动脱扣指示）：可以指示包含分励线圈（MX）、欠压线圈（MN）和各种故障保护在内的所有脱扣。

SDE（故障脱扣指示）：仅指示各种故障的保护动作脱扣，不含MX、MN的动作。

SDV（Vigi故障指示）：仅反映Vigi模块的动作。

安装数量如下：NS80：1个OF、1个SD；NS100～250：2个OF、1个SD、1个SDE；NS400～630：3个OF、1个SD、1个SDE；具体安装位置参见Compact NS产品样本3. Compact NS断路器的电源手动切换系统有哪几种？有以下4种：拨动开关式断路器联锁、带旋转手柄的断路器联锁、钥匙联锁（断路器需带旋转手柄或电动机构）、机械底板联锁。

4. Compact NS塑壳断路器的电源转换系统(ATS)有哪些部件组成?如何配置选型? 断路器(2台)、电动操作机构（2台）、辅助接点（每台断路器1个OF2和SDE，共4个）、安装底板及机械联锁机构（1台）、电气联锁单元IVE模块（1台）、辅助控制板ACP（1台）、控制单元BA或UA（1台）。

选型配置参见Compact NS产品样本中的"自动电源转换系统选择表"；也可由ATS机械套件（kit）+2台MCCB（FFC）+BA/UA （包含ACP）三部分组成。

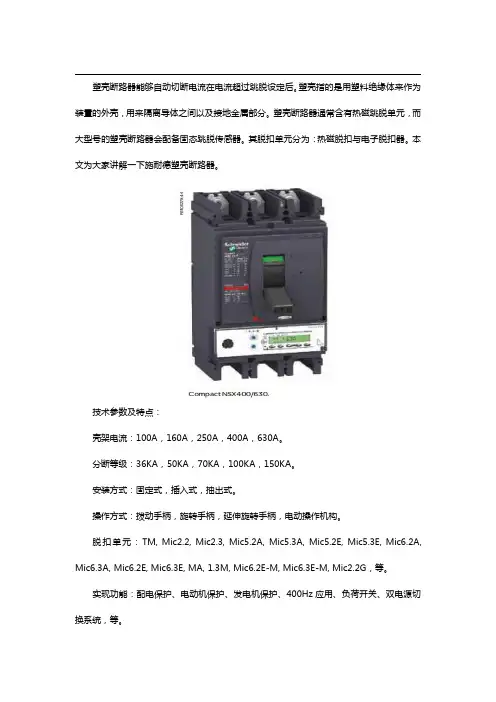

塑壳断路器能够自动切断电流在电流超过跳脱设定后。

塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。

塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。

其脱扣单元分为：热磁脱扣与电子脱扣器。

本文为大家讲解一下施耐德塑壳断路器。

技术参数及特点：
壳架电流：100A，160A，250A，400A，630A。

分断等级：36KA，50KA，70KA，100KA，150KA。

安装方式：固定式，插入式，抽出式。

操作方式：拨动手柄，旋转手柄，延伸旋转手柄，电动操作机构。

脱扣单元：TM,Mic2.2,Mic2.3,Mic5.2A,Mic5.3A,Mic5.2E,Mic5.3E,Mic6.2A, Mic6.3A,Mic6.2E,Mic6.3E,MA,1.3M,Mic6.2E-M,Mic6.3E-M,Mic2.2G，等。

实现功能：配电保护、电动机保护、发电机保护、400Hz应用、负荷开关、双电源切换系统，等。

参数测量功能：A或E型脱扣单元，可以实现多种电力参数的测量。

柜门显示单元FDM121，可以显示所有脱扣单元测量的信息。

Modbus通信模块，配合BSCM（断路器状态控制模块）以及带通信功能的电操，可以实现四遥功能。

附件齐全：
>SDx可以实现故障诊断功能，特别是可以实现过载指示功能。

>新的电操及旋转手柄，柜门开孔尺寸统一。

>NSX接线附件，连接电子脱扣单元与FDM121柜门显示单元或通信模块。

>口袋电源，方便客户随时检查断路器液晶显示屏及“Ready”LED准备就绪指示灯。

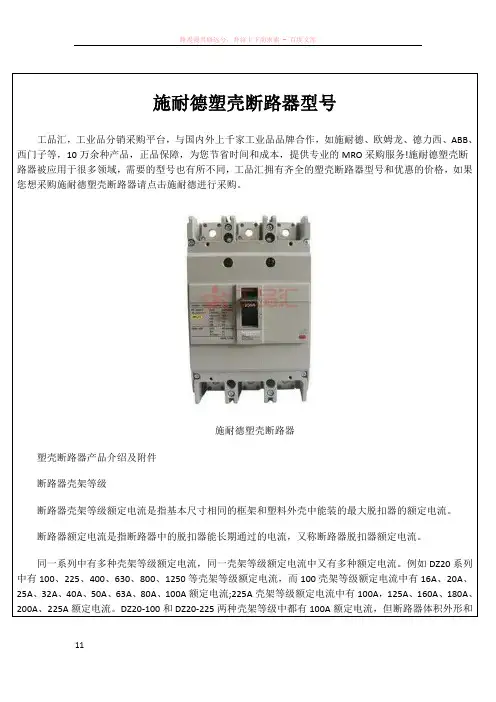

施耐德塑壳断路器型号工品汇，工业品分销采购平台，与国内外上千家工业品品牌合作，如施耐德、欧姆龙、德力西、ABB、西门子等，10万余种产品，正品保障，为您节省时间和成本，提供专业的MRO采购服务!施耐德塑壳断路器被应用于很多领域，需要的型号也有所不同，工品汇拥有齐全的塑壳断路器型号和优惠的价格，如果您想采购施耐德塑壳断路器请点击施耐德进行采购。
