桥梁基本尺寸术语

第一章绪论1.桥梁的作用是什么？它是由哪几个主要部分组成的？各部分的主要作用是什么？桥梁是指供车辆和行人等跨越障碍（河流、山谷、还晚或其他路线等）的工程建筑物(跨越障碍的通道）。

桥梁由上部结构（包括桥跨部分和桥面构造，前者指直接承受桥上交通荷载的主体部分，后者指为保证桥跨结构能正常使用而需要的各种附属结构），下部结构（包括桥墩、桥台以及墩台的基础。

是支承上部结构、向下传递荷载的结构物）。

和支座组成（连接桥跨结构和桥梁墩台，提供荷载传递途径，适应结构变位要求），2.解释以下几个术语：总跨径（桥梁孔径）、净跨径、计算跨度、桥长、建筑高度、桥渡。

桥梁结构相邻两支座间的距离L称为计算跨径对梁式桥，设计洪水位上线上相邻两桥墩（或桥台）间的水平间距L0,称为桥梁的净跨径。

各孔径跨径之和称为总跨径。

对梁长，两桥台侧墙或八字墙尾端之间的距离LT，称为桥梁全长。

桥面至桥跨结构最下缘的垂直高度h，称为桥梁建筑高度。

以桥梁为主体包括桥头引线、导流堤等跨越河流、深谷、低洼地带的全部建筑物称桥渡3.按照力学特性（体系）划分，桥梁有哪些基本类型？各类桥梁的受力特点是什么？按受力特性分，桥梁可分为梁桥、拱桥、悬索桥三种梁桥中，梁作为承重结构，主要是以其抗弯能力来承受荷载的。

在竖向荷载作用下，其支座反力也是竖直的；简支的梁部结构只受弯剪，不承受轴向力。

拱桥的主要承重结构是具有外形的拱圈。

在竖向荷载作用下，拱圈主要承受轴向压力，但也受弯受剪。

在拱趾处支撑力除了竖向反力外，还有较大的水平推力悬索桥在在竖向荷载下，其索受拉，锚碇处会承受较大的竖向（向上）和水平（向河心）力第二章桥梁工程的规划与设计1.什么是桥梁的净空（限界）？它有什么用途？桥梁净空（bridge clearance）包括桥面净空和桥下净空。

在净空界限范围内不得有桥跨结构的构件或其他建筑物侵入，以保证行车安全。

桥面净空指保证车辆行人安全通过桥梁所需要的桥梁净空界限。

在净空界限范围内不得有桥跨结构的构件或其他建筑物侵入，以保证行车安全。

桥梁设计的一般原则及常用构造尺寸1 桥梁设计基本原则a）桥梁设计应遵照“安全、适用、经济、美观和有利环保”的基本原则，同时注重结构的耐久性。

b）桥梁总体服从于路线走向和整体设计，其平、纵面与公路线形相融合；从桥梁专业的角度，应主动配合为路线方案综合最优提供依据。

c）抓住项目各路段地质、地形特点，合理选择桥位，综合比选最优方案。

d）方案选择及孔跨布设除考虑结构本身的合理性外，还应注重各合同段的划分、方便施工及与周围景观的协调。

e）桥孔分联时，应充分考虑桥梁下部的刚度协调，达到最佳受力效果。

f）在地形复杂、山坡陡峻处的山区桥梁，布孔时应根据桥址纵、横断面布设。

尤其横向保证桥梁墩台的稳定性。

g）桥孔布设原则上不压缩河槽。

对于山前扩散及变迁河段，桥梁长度应考虑河槽摆动的因素，为确保水流及漂浮物顺利通过桥孔，大桥跨径不宜小于20 m。

h）平原区桥梁孔跨布设以水文计算成果为依据，并结合河道的地形、地貌及桥下被交路等情况予以确定。

i）平原区路基通过占有农田较多，且需大量借方或远运填料时，可设置高架桥通过，并采用建筑高度较低的结构类型。

j）对于跨线桥保证净空5.5 m以上，以保证日后桥下被交公路罩面改造。

2 上部结构设计2.1 结构选型2.1.1 装配结构桥梁上部结构形式及跨径选取宜根据地形、地质、水文、桥墩高度，选取合适的桥梁方案进行比选。

原则上采用施工方便、造价经济的标准化、预制装配化结构，推广采用《公路桥梁通用图》2007年12月版。

以装配式小箱梁、T梁为主，为保证桥梁整体协调性，除特殊和复杂桥梁外，一般桥梁跨径建议按下述范围选取：墩高H<10 m时，选用10～20 m跨径；墩高10 m<="" p="">墩高15 m<="" p="">墩高30 m<="" p="">墩高H>80 m时，考虑采用刚构。

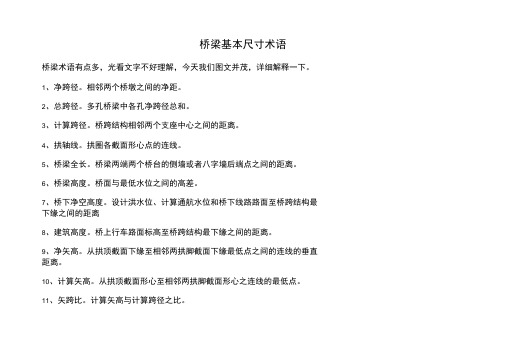

桥梁基本尺寸术语桥梁术语有点多，光看文字不好理解，今天我们图文并茂，详细解释一下。

1、净跨径。

相邻两个桥墩之间的净距。

2、总跨径。

多孔桥梁中各孔净跨径总和。

3、计算跨径。

桥跨结构相邻两个支座中心之间的距离。

4、拱轴线。

拱圈各截面形心点的连线。

5、桥梁全长。

桥梁两端两个桥台的侧墙或者八字墙后端点之间的距离。

6、桥梁高度。

桥面与最低水位之间的高差。

7、桥下净空高度。

设计洪水位、计算通航水位和桥下线路路面至桥跨结构最下缘之间的距离8、建筑高度。

桥上行车路面标高至桥跨结构最下缘之间的距离。

9、净矢高。

从拱顶截面下缘至相邻两拱脚截面下缘最低点之间的连线的垂直距离。

10、计算矢高。

从拱顶截面形心至相邻两拱脚截面形心之连线的最低点。

11、矢跨比。

计算矢高与计算跨径之比。

桥长L 斬台计算水位通林位---------- • • • • •计mta（桥墩10 :净跨径设计洪水位以上相邻两个桥境（台）之间的净距：穴桥足两个拱抑魏S1HK点之间的丞牛距恵•质*孑L彳空｛2花疋）皿口莎1 0漣洪能力.I :H 口代逐两个殳座中心之间的距离；拱轿是拱轴线曲嫌点之间的水平距离.L:桥长（柝梁全氏）两个桥台的砂购VT埸后屜d可的距离；或桥面系行车週全氏•ffX（ttMur）：侨面与低水位之间的蘇•或侨面与桥下络面之间的距・■反越了榊T 的难JB.H :轿下净空离度设计洪水位或计算通航水位至侨跨结构最下竝司的柜二W.逮筑黑度：路血标高与结构H下绿之间的距离•须小于公路桥梁基本尺寸术语示意图容许逢磁度•保证通亿净矢离计毎矢高f :參见左凰矢跨比"I :反映棋祈受力特性0W姿爾. 淤词:单腦径小于5m的结构輒。

桥梁术语1.底板： bottom slab箱型截面的下缘便称之为底板，是承受正负弯矩的主要工作部位，在钢筋混凝土桥中，其要保证足够尺寸装配所需抗拉钢筋。

在预应力钢筋混凝土桥梁中，其需足够大承压面积来符合运营阶段的受压要求。

2.腹板： web工字型梁或板梁联系上下翼缘或T型梁翼缘以下的竖向板或箱梁的侧壁。

腹板的主要功能是抵抗剪力，也承担部分弯矩。

3.主筋： main bar亦称纵向受力钢筋，仅在截面受拉区配置其的受弯构件称单筋截面受弯构件，同时在截面受压区配置其的称为双筋截面受弯构件。

因此主钢筋按其受力不同而有受拉及受压主钢筋两种。

受拉主钢筋系承受拉拉力，受拉主钢筋则承受压应力。

4.箍筋： ties用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。

5.斜筋： diagonal reinforcement在钢筋混凝土梁设计中，当主拉应力超过混凝土规定的容许值后，按有关设计规范规定。

主拉应力中的大部分须由斜筋承受。

斜筋可由纵向受力主筋（满足弯矩后的部份）弯起，如不够，可增设与主筋和架立钢筋相焊的短斜筋。

斜筋一般与纵梁轴线成倍增长45°。

6.架立钢筋：erection bar为满足构造上或施工上的要求而设置的定位钢筋。

作用是把主要的受力钢筋（如主钢筋，箍筋等）固定在正确的位置上，并与主钢筋连成钢筋骨架，从而充分发挥各自的受力特性。

架立钢筋的直径一般在10~14毫米之间。

7.分布钢筋：distribution reinforcement再单向板和梁的翼缘板和顶板中，垂直于板或梁的受力方向上设置的构造钢筋。

其作用是将作用于板或梁上的荷载更均匀的传给受力钢筋，同时在施工中可通过帮扎或点焊固定主钢筋的位置，并用来抵抗温度应力和混凝土收缩应力。

8.加强钢筋：reinforced bar为了保证预制成的钢筋骨架有足够的刚度和稳定性，以便在吊装，运送和浇筑混凝土时不致松散，移位，变形而在钢筋骨架的某些连接点处增设的钢筋。

桥梁工程长沙理工大学自考The document was prepared on January 2, 2021桥梁工程复习资料1. 什么是桥梁结构 P19桥梁结构是在线路中断时跨越障碍的主要承重结构 2.什么是桥墩和桥台 P19桥墩和桥台是支承桥跨结构并将恒载和车辆等活载传至地基的建筑物.通常设置在桥两端的称为桥台,它除了上述作用外,还与路堤相衔接,以抵御路堤土压力,防止路堤填土的滑坡和坍落. 3.设计洪水位桥梁设计中按规定的设计洪水频率计算所得的高水位. 4.桥梁的基本组成部分包括哪些部分 P19上部结构、下部结构、支座5.桥梁布置和结构有关的主要尺寸和术语包括哪些 P20净跨距、总跨距、计算跨距、桥梁全长、桥梁高度、桥下净空高度、建筑高度、容许建筑高度、净矢高、计算矢高、矢跨比6.桥梁的基本体系包括哪些合体系桥梁7.什么是梁式桥 P21梁式桥是一种竖向荷载作用下无水平反力的结构. 8.什么是拱式桥 P21主要承重结构是拱圈或拱肋,结构在竖向荷载作用下,桥墩或桥台承受水平推力. 9.什么是刚架桥 P22主要承重结构是梁或板和立柱或竖墙整体结合在一起的钢构结构,梁和柱的连接处具有很大的刚性. 10.什么是悬索桥 P23悬索桥是用悬挂在两边塔架上的强大缆索作为主要承重结构.具有水平反力的结构. 11.什么是斜拉桥 P24斜拉桥由斜索、塔柱和主梁所组成. 12.什么是组合体系桥梁 P24由几种不同体系的结构组成而成的桥梁.13.桥梁按全长和跨径的不同分类有哪些按主要承重结构所用材料不同而进行的分类有哪些桥梁按全长和跨径的不同分为特大桥、大桥、中桥和小桥.按主要承重结构所用材料划分,有圬工桥包括砖、石、14.桥梁按跨越障碍的性质分哪几类桥梁按跨越障碍的性质分跨河桥、跨线桥立体交叉、高架桥和栈桥.15.桥梁涵洞分类表1-2-1P27 16.结构尺寸和构造上的要求是什么 P29整个桥梁结构以及其各部分,在制造、运输、安装和使用中应具有足够的强度、刚度、稳定性和耐久性 17.设计程序包括哪些 P301“预可”和”工可”研究阶段 2初步设计 3技术设计 4 施工图设计18.桥梁纵断面设计是什么 P31桥梁纵断面设计包括确定桥梁的总跨径、桥梁的分孔、桥道的高程、桥上和桥头引道的纵坡以及基础的埋置深度. 19.什么是通航净空 P33是在桥孔中垂直于流水方向所规定的空间界限,任何结构构件或航运设施均不得深入其内. 20.什么是永久作用 P37恒载,是在设计使用期内,其作用位置和大小、方向不随时间变化,或其变化与平均值相比可忽略不计的作用 21.什么是可变作用 P37在设计使用期内,其作用位置和大小、方向随时间变化,22.什么是汽车荷载 P38汽车荷载由车道荷载和车辆荷载组成 23.横向折减系数是什么 表1-4-4P39多车道桥面在横向车道上,当不同时出现活载时,结构效应应予折减的系数24.什么是偶然作用 P41偶然作用包括地震力作用和船舶或漂流物的撞击作用. 25.什么是荷载组合 P42根据各种荷载重要性的不同和同时作用的可能性,按承载力极限状态和正常使用极限状态进行作用效应的组合. 26.什么是桥面铺装 P52桥面铺装功能是保护属于主梁整体部分的行车道板不受车辆轮胎的直接磨耗,防止主梁遭受雨水的侵蚀,并能对车辆轮重的集中荷载起一定的分布作用. 27.桥面铺装类型包括哪些 P531普通水泥混凝土或沥青混凝土铺装2防水混凝土铺装3具有贴式或涂料防水层的水泥混凝土或沥青混凝土铺装. 28.梁式桥上常用的泄水管有哪些 P54-551金属泄水管2钢筋混凝土泄水管 3横向排水管道 29.板桥的优点是什么 P49混凝土板,其主要特点是构造简单,施工方便,而且建筑高度较小.30.什么是斜交角 P67斜交板桥的桥轴线与支承线的垂线呈某一夹角称为斜交角.31.从主梁的横截面形式来分,装配式简支梁桥的分类 P70从主梁的横截面形式来区分,装配式简支梁桥可以分为三种基本类型：∏形梁桥、T形梁桥和箱形梁桥.32.钢筋混凝土与预应力混凝土梁桥常用的块件划分方式有哪些P72-741纵向竖缝划分 2纵向水平缝划分 3纵、横向竖缝划分33.什么是横隔梁设置P76横隔梁在装配式T形梁桥中起着保证各根主梁相互连接成整体的作用,它的刚度愈大桥梁的整体性愈好,在荷载作用下各主梁就能更好地共同工作.目前已比较一致地认为T形梁的端横隔梁是必须设置的,它不但有利于制造,运输和安装阶段构件的稳定性.而且能显着加强全桥的整体性,有中横隔梁的梁桥,荷载模向分布比较均匀、且可以减轻翼板接健处的纵向开裂现象.34.什么是横隔梁尺寸P77跨中横隔梁的高度应保证具有足够的抗弯刚度、通常可做成主梁高度的3/4左右.梁助下部星马蹄形加宽时,横隔梁延伸至马路的加宽处.横隔梁的助宽通常采用12～16cm,且宜做成上宽下窄和内宽外窄的楔形,以便脱模.35.行车道板的类型包括哪些P106单向板、双向板、悬臂板和铰接悬臂板36.什么是单向板什么是双向板车轮荷载在板上的分布是什么P106单向板是把边长比或长宽比等于和大于2的周边支承板看作单由短跨承受荷载的单向受力板；双向板在长跨方向只要适当配置一些分布钢筋,对于长宽比小于2的板.车轮荷载在板上的分布是分布荷载.37.什么是板的有效工作宽度P107板在局部分布荷载的作用下,不仅直接承压部分的板宽参加工作,与其相邻的部分板宽也会分担一部分荷载共同参与工作.38.什么是荷载横向分布系数P115荷载横向分布系数是表示某根主梁所承担的最大荷载是各个轴重的倍数.39.荷载横向分布计算方法有哪些P1161杠杆原理法2偏心压力法3横向铰接板法4横向刚接梁法5比拟正交异性板法40.什么是杠杆原理法P116按照杠杆原理法进行荷载横向分布计算,其基本假定是忽略主梁之间横向结构的联系作用,即假设桥面板在主梁上断开,当作沿横向支承在主梁上的简支梁或悬臂梁来考虑. 41.什么是偏心压力法P118偏心压力法是计算主梁和横隔梁内力的常用方法,通常的计算步骤是先计算荷载横向分布系数,然后再纵向布载计算主梁内力.42.例2-5-2/2-5-3 P118、12243.桥梁的挠度分类 P170桥梁的挠度,按产生的原因可分成恒载挠度和活载挠度44.恒载挠度P170恒载包括预应力、混凝士徐变和收缩作用是恒久存在的,其产生的挠度与持续时间相关,还可分为短期挠度和长期挠度；45.预拱度设置P172为了消除恒载和经常作用活载之长期效应所产生的挠度,通常需要在桥梁施工时设置预拱度指跨中的反向挠度46.什么是梁式桥梁式桥的支座分类P233P173梁式桥是在垂直荷载作用下,仅产生垂直反力而无水平反力的结构体系总称.梁式桥的支座一般分成固定支座、活动支座47.板式橡胶支座P174利用橡胶的不均匀弹性压缩实现转角,利用其剪切变形实现水平位移.48.钢筋混凝土和预应力混凝土梁桥的施工分类P191钢筋混凝土和预应力混凝土梁桥的施工可分为就地灌筑或简称“现浇”和预制安装两大类.49.变高度连续梁桥P240从预应力混凝土连续梁桥的受力特点来分析,连续梁的立面应采取变高度的布置为宜.连续梁在恒、活载作用下,支点截面将出现较大的负弯矩,从绝对值来看,支点截面的负弯矩往往大于跨中截面的正弯矩,因此采用变高度梁能较好地符合梁的内力分布规律.同时,采用悬臂法施工的连续梁,变高度梁又与施工的内力状态相吻合.50.箱形横断面P246箱形截面的顶板和底板都具有比较大的面积,因而能有效地抵抗正负双向弯矩,满足配筋要求,并具有较T形截面效率指标.51.箱梁三向预应力筋设计P250-2511横向预应力设计桥面板中横向预应力束一般采用直线布置,设置在桥面板上、下两层钢筋网之间,可与纵向束叠置.桥面板中间最小厚度为纵向预应力管道直径与横向预应力管道直径之和再加2～5cm.大跨度连续梁中一般纵向束选用钢绞线,管道直径根据实际所选用的钢绞线数量决定；横向预应力束采用扁束,管道高度为22mm,则桥面板厚度不小于21cm.横向束在桥面板中部受顶板厚度限制,偏心距较小,可在承托附近缓缓向上弯曲,以承受较大的负弯矩.横行预应力束的间距一般采用～ ,张拉端和内锚固端交替布置.每根预应力筋的预加力一般为300～600kN对布置有预应力钢束的顶、底板,预应力管道占去了相当一部分板厚,在外力作用下,预应力管道上下缘的箱梁壁板很可能发生局部屈曲,为此必须在板内布设一定数量的连接上下构造钢筋网的箍筋,以保证构件的安全.2竖向预应力设计箱梁腹板中因有桥面板下弯的纵向预应力束,故主拉应力较小,一般跨度不大的连续梁仅需配置普通的抗剪箍筋,箍筋宜选用间距为10-20cm,直径Ф12～Ф18 的HRB335 钢筋.如施工条件容许,可在支点附近加设倾角为50°～60°的斜箍筋.对大跨度连续梁,在距支点1/4跨区间,箱梁腹板高度较高,为增强箱梁抗剪能力,通常设置竖向预应力筋.竖向预应力筋常用Ф25精轧螺纹钢筋、轧丝锚或采用24Ф5 碳素钢丝、墩头锚.竖向预应力筋的间距为30～60cm.52.什么是结构影响力P257桥梁结构在各种内外因素的影响下,可能会受到强迫的挠曲变形或轴向的伸缩变形影响.53.温度影响力是什么,温度影响主要包括P264温度影响一般包括两个方面即短期温差和长期温差.短期温差影响下的温度荷教主要是指结构构件沿厚度方向两个表面在某时刻的温差,即温度梯度,而其控制温度荷载一般出现在日辐射强度最大或寒流强度最大的季节里,长期温差影响下的温度荷载,主要是指结构件的平均温度在某段时间内的温差,即温度梯度,而其控制温度荷载一般是年最大温差荷载.54.拱桥的基本特点是什么什么是钢拱桥P297拱在竖向荷载作用下,支承处将同时受到竖向和水平反力的共同作用.由于水平反力的作用,拱承受的弯矩将比相同跨径的梁小很多,从而处于主要承受轴向压力的状态.钢拱桥是指以钢材为主要建筑材料的拱桥.55.什么是主拱P298拱桥桥跨结构的主要承重构件时曲线形的拱圈,也称为主拱圈或主拱.56.拱桥的主要类型包括哪些P2991按照建桥材料主要是针对拱圈使用的材料可以分为圬工拱桥、钢筋混凝土拱桥、钢管混凝土拱桥及钢拱桥等；2按结构体系的类型可分为简单体系拱桥与组合体系拱桥；3按照拱圈轴线采用的线形可将拱桥称为圆弧拱桥、抛物线拱桥和悬链线拱桥等；4按拱圈截面形式可分为板拱、肋拱、双曲拱和箱形拱桥；5按照桥面系在上部结构立面中的位置可以分为上承式拱桥、中承式拱桥和下承式拱桥；6上承式拱桥按照拱上结构的形式可以分为实取式拱桥与空腹式拱桥与空腹式拱桥.7按照是否对下部结构作用水平推力则分为有推力拱桥和无推力拱桥.57.拱桥的设计控制高程有哪些P3021桥面高程2跨中结构底面高程3起拱线高程4基础底面高程58.拱桥常用的拱轴线有哪些P3041圆弧线2悬链线3抛物线59.拱桥设铰的三种情况P326通常,拱桥中有三种情况需要设铰.一是拱圈按两较拱或三铰拱设计时；二是空腹式拱上建筑,其腹拱圈按构造要求需要采用两铰或三铰拱,或高度较小的腹孔墩上、下端与顶梁、底梁连接处需设铰时；三是在施工过程中,为消除或减小拱圈部分附加内力,以及对拱圈内力作适当调整时,往往在拱脚或拱顶设临时铰.60.假载法P375所谓加载法,实质上就是通过改变拱轴系数来改变拱轴线,使拱轴线与压力线偏离所产生的效益有利于拱顶或拱脚截面的受力.61.什么是桥墩什么是桥台P521桥墩是指多跨桥梁的中间支承结构物,由墩帽、墩身与基础构成.桥台是连接两岸道路的桥路衔接构造物.62.什么是梁桥桥墩P523根据结构形式分为：实体式墩、桩式墩、柔性墩、钢筋混凝土空心墩及薄壁墩等.63.梁桥桥台类型主要包括哪些类型 P5291实体式桥台2埋置式桥台3桩柱式桥台4轻型桥台64.什么是框架式桥台P582框架式桥台是一种与桩基础配合用的轻型桥台.65.自学辅导材料：选择题 1、2、6、12、14、17、22、23、24、25、26、31、32、37、38、41、45、47、48、53、54、60、621.桥梁全长是指 CA．桥梁两桥台台背前缘间的距离 B．桥梁结构两支点间的距离C．桥梁两个桥台侧墙尾端间的距离 D．各孔净跨径的总和2.人群荷载属于 BA．永久作用 B．可变作用 C．偶然作用D．其他可变荷载6.按照受力特征,混凝土梁桥可分为 CA．板桥、斜桥、弯桥三种基本体系B．连续刚构桥、斜腿刚构桥、门式刚构桥、T形刚构桥四种类型C．简支梁、连续梁和悬臂梁三种基本体系D．整体式简支梁、装配式简支梁和组合梁三种基本体系.12.属于静定结构,受力明确,构造简单,施工方便,是中小跨径桥梁中应用最广泛的桥型是 CA．连续梁桥 B．连续刚构桥C．简支梁桥 D．斜拉桥14.某梁桥为多孔,跨径布置为7×20m,该桥属于 BA．特大桥 B．大桥C．中桥 D．小桥17.同向行驶三车道的汽车荷载制动力标准值为一个设计车道制动力标准值的 BA．2倍 B．倍C．倍 D．3倍22.对拱式空腹拱桥,通常在紧靠墩台的拱铰上方设置伸缩缝,且应贯通全桥宽,并将紧靠墩台的第一个腹拱做成 C A．无铰拱 B．两铰拱C．三铰拱 D．超静定结构23.位于曲线上的桥梁,应计算车辆荷载引起的离心力时曲线半径应小于或等于 CA．100m B．100mC．250m D．500m24.梁式桥在竖向荷载作用下主要承受 AA．剪力和弯矩 B．轴力和剪力C．轴力和弯矩 D．剪力和轴力25.汽车外侧车轮的中线离人行道或安全带边缘的距离不得小于 CA．1m B． mC． m D． m26.根据试验研究,作用在混凝土或沥青混凝土铺装面层上的车轮荷载,偏安全地假定扩散分布于混凝土板面上的扩散角为 DA．30° B．35°C．40° D．45°31.不能作为拱桥主拱圈拱轴线线形的是 AA．波浪线 B．抛物线C．圆弧线 D．悬链线32.目前可以采用或近似采用一次落架法计算成桥状态截面内力的施工方法有 CA．悬臂施工法 B．逐跨施工法接缝不在弯矩零点C．顶推施工法 D．转体施工法37.公路桥梁根据作用及其对桥涵的影响、桥涵所处的环境条件,考虑的设计状况有 DA．运营状况 B．控制状况C．施工状况 D．短暂状况38.目前世界上跨径最大的已建桥梁是 BA．英国的亨伯桥,主跨1410mB．日本的明石海峡大桥,主跨2000mC．日本的明石海峡大桥,主跨1991mD．意大利墨西拿海峡大桥,主跨3300m41.桥涵的跨径小于或等于50m时应采用标准跨径.常用的标准跨径有 CA．7m B．12mC．13m D．15m45.对于无铰拱桥,拱脚允许被洪水淹没,但在任何情况下,拱顶底面应高出设计洪水位,且淹没深度不超过拱圈矢高f0的 BA．1/3 B．2/3C．3/4 D．1/247.桥跨结构稳定性是要使其在各种外力作用下 BA．变形不超过规定的容许值；B．具有保持原来的形状和位置的能力；C．具有足够的材料抗力和承载能力D．承重结构宽度要小,建筑高度小.48.钢筋混凝土梁的主钢筋离截面边缘处留有保护层厚度,其主要目的是 CA．防止主梁遭受雨水的侵蚀B．保护行车道板不受车轮的直接磨耗C．防止钢筋锈蚀D．分布车轮集中荷载53.按主要承重结构所用的材料划分的桥梁类型有 CA．圬工桥 B．斜拉桥C．钢梁桥 D．悬索桥54.不属于桥梁的桥面部分构造的是 BA．桥面铺装 B．桥面板C．伸缩缝 D．栏杆和灯柱60.预应力混凝土箱梁中,竖向预应力筋通常布置在箱梁的CA．横隔板 B．顶板C．腹板 D．底板62.按结构体系划分的拱桥类型有 AA．简单体系拱 B．有推力拱C．无推力拱 D．上承式拱66.自学辅导材料：选择题 70、71、74、80、81、82、86、87、91、92、93、100、104、110、11170.当拱轴系数m=1时,拱轴线即成为 DA．悬链线 B．圆弧线C．高次抛物线 D．二次抛物线；71.板式橡胶支座的的变位机理是 CA．传递支承反力 B．利用薄钢板增强支承力C．利用剪切变形实现水平位移 D．利用橡胶承受压力74.属于重力式桥墩特点的是 AA．以自身重力平衡外力保持稳定B．抗撞击能力差C．阻水面积小D．对地基承载力的要求低80.用以保证桥梁在恒、活载作用下纵向跨越能力的主要受力钢筋是 AA．纵向预应力筋 B．横向预应力筋C．竖向预应力筋 D．箍筋81.大跨径预应力混凝土梁式桥常用的截面形式是 D .A．板式截面 B．T形截面C．Ⅱ形截面 D．箱形截面82.桥梁纵轴线宜与洪水主流流向正交.但对于一般的小桥,在特殊情况下也允许修建斜交桥,但斜度通常不宜大于 D A．15° B．25° C．35° D．45°86.拱桥的主要受力部位是 DA．拱上结构 B．腹孔墩C．拱脚 D．主拱圈87.行车道板上的车轮荷载作用面假定为车轮与铺装层的接触面为一个 CA．梯形 B．三角形C．矩形 D．平行四边形91.对于技术上复杂的特大桥、互通式立交或新型桥梁结构,需进行 CA．施工图设计 B．初步设计C．技术设计 D．“工可”阶段92.造价低,耐磨性能好,适合于重载交通,但养生期较长的桥面铺装类型是 BA．沥青表面处治 B．水泥混凝土桥面铺装C．沥青混凝土桥面铺装 D．改性沥青混凝土桥面铺装93.桥梁的建筑高度是指 DA．桥面与基础底面之间的高差B．桥面与墩底之间的高差C．桥面与地面线之间的高差D．桥面与桥跨结构最低边缘的高差100.直接跨越其他线路公路、铁路、城市道路等的桥称为CA．直桥 B．斜桥C．跨线桥 D．栈桥104.对于坡桥,宜将固定支座布置在标高 B 的墩台上.A．相对较高 B．相对较低C．相对平均 D．随便110.按设计洪水位频率计算所得的高水位称之为 DA．标准水位 B．枯水位C．最高水位 D．设计洪水位111.桥梁设计和施工中,要进行强度、刚度和稳定性验算,这刚度是指 CA．应力 B．应变C．挠度变形 D．预拱度67.自学辅导材料：选择题 121、122、123、126、128、129、141、148、149、150121.用偏心压力法计算出的某梁荷载横向分布影响线的形状是 AA．直线 B．折线C．曲线 D．抛物线122.按照不同的静力图式,主拱圈可做成 CA．圆弧线、抛物线、悬链线 B．圬工、钢筋混凝土、钢材C．三铰拱、无铰拱、两铰拱 D．板式、肋式、箱式123.我国桥梁设计通常按“三阶段设计”进行,即 DA．上部结构设计、下部结构设计及基础设计B．初步设计、立面设计与和截面设计C．桥型设计、截面设计和施工图设计D．初步设计、技术设计与施工图设计126.在结构功能方面,桥台不同于桥墩的地方是 BA．传递荷载 B．抵御路堤的土压力C．调节水流 D．支承上部构造128.拱桥的主要承重结构是 DA．腹孔墩 B．拱上建筑C．拱脚 D．主拱圈129.对斜拉桥的结构受力特点说法错误的是 CA．斜拉索主要承受拉力 B．塔柱以受压为主C．主梁轴心受压 D．斜拉桥属高次超静定结构141.实腹式拱桥在重力不计弹性压缩影响作用下,可与拱的恒载压力线相重合的拱轴线形是 CA．圆弧线 B．二次抛物线C．悬链线 D．高次抛物线148.桥面铺装的作用是除保护主梁部分行车道板不受车轮直接磨耗,防止主梁遭受雨水侵蚀外,还能 DA．使梁板联为整体 B．保持桥面刚性C．形成桥面横坡 D．扩散轮载压力149.拱桥通常在相对变形位移或转角较大的位置处设置 C A．工作缝 B．变形缝C．伸缩缝 D．沉降缝150.桥梁分孔的最经济方式就是使 CA．上部结构造价最低 B．下部结构造价最低C．上下部结构总造价最低 D．选择大跨径68.自学辅导材料：填空题 1、3、5、7、10、11、13、14、18、20、23、32、42、52、68、701．预应力T梁采用马蹄的主要原因是减小肋宽、布置预应力筋和预应力筋锚固的需要.3．引起超静定结构产生次内力的因素主要有预加应力、温度变化、支座沉降．混凝土收缩徐变等.5．钢筋混凝土梁的主钢筋离截面边缘要留有一定厚度的保护层,其主要目的是为了保证钢筋与混凝土之间的黏结力和防止钢筋锈蚀.7．对于无铰拱桥,拱脚允许被洪水淹没,但淹没深度不超过拱圈矢高f0的2/3 ,并在任何情况下,拱顶底面应高出设计洪水位.11．周边支承的板,当长宽比等于或大于2时,按单向板板计算,若长宽比小于2时,则应按双向板板计算.13．公路桥面构造包括桥面铺装、排水防水系统、人行道安全带、路缘石、栏杆、灯柱、安全护栏和伸缩装置等.P5214．桥梁工程的设计应遵守技术先进、安全可靠、适用耐久、经济合理、造型美观、有利环保和可持续发展的基本原则.P2818．桥梁一般由四个基本部分组成,即上部结构、下部结构、支座和附属结构物.20．根据行车道位置,拱桥桥跨结构可做成上承式、中承式和下承式三种类型.23．桥梁立面布置包括确定桥梁的总跨径、桥梁的分孔、桥道的高程与桥下净空、桥上及桥头的纵坡以及基础的埋置深度等.32．支座是桥跨结构的支承部分,按其容许变位方式可分为固定支座和活动支座.42．目前钢筋混凝土与预应力混凝土梁桥常用的块件划分有纵向竖缝、纵向水平缝和纵横、向竖缝划分三种方法.52．正常使用极限状态下的作用组合分为_短期效应组合、长期效应组合.68．桥台是由台帽、台身和基础等几部分组成.70．确定拱桥设计标高分别为桥面标高、拱顶底面标高、起拱线标高、基础底面标高.69.自学辅导材料：填空题 84、97、9884．上承式拱桥按照拱上结构按形式的不同,可分为实腹式拱桥和空腹式拱桥.97．汽车荷载对桥梁产生的影响力主要有冲击力、制动力、离心力和汽车荷载引起的土侧压力.98．不等跨连续拱桥的处理方法有：采用不同的矢跨比、采用不同的拱脚标高和调整拱上建筑的质量三种.70.自学辅导材料：名词解释题 2、5、6、10、11、12、14、25、27、34、392.净跨径：对于梁桥是指设计洪水位上相邻两个桥墩或桥墩与桥台之间的净距离；对于拱桥是指两拱脚截面最低点之间的水平距离.5.桥梁全长：指桥梁两端两个桥台的侧墙或八字墙后端点之间的距离,对于无桥台的桥梁为桥面系行车道的全长.6.桥梁高度：指桥面与低水位之间的高差或为桥面与桥下线路路面之间的高差.10净矢高：从拱顶截面下缘至相邻两拱脚截面下缘最低点之连线的垂直距离.11.计算矢高：从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离.12.矢跨比：拱桥中拱圈或拱肋的计算矢高与计算跨径之比.14.设计洪水位：桥梁设计中按规定的设计洪水频率计算所得的高水位25.可变作用：是指在结构使用期间,其量值随时间变化,且其变化值与平均值比较不可忽略的作用.27.冲击作用：车辆以一定速度在桥上行驶时,由于桥面的不平整、车轮不圆以及发动机的抖动等原因,会使桥梁发生振动,产生动力作用.这种动力作用会使桥梁的内力和变形较静活载作用时为大,这种现象称为冲击作用.34.斜交角：斜交板桥的桥轴线与支承线的夹角.39.荷载横向分布影响线：单位荷载沿横向作用在不同位置时对某梁所分配的荷载比值变化曲线.71.自学辅导材料：名词解释题 48、70、8048.温度梯度：当桥梁结构受到太阳照射后,结构的温度沿截面的高度时各不相同的,反映温度沿截面高度变化的规律称为温度梯度.70.重力式墩台：主要靠自身重量来平衡外力而保持平衡的墩台.80.计算内力：将种类荷载引起的最不利内力分别乘以相应的荷载安全系数后,按规定的作用效应组合而得到的内力值.72.自学辅导材料：简答题 6、14、16、21、22、23、28、31、32、366.桥梁纵断面设计包括哪些内容答：桥梁纵断面设计包括桥梁总跨径的确定,桥梁的分孔、桥面标高与桥下净空、桥上及桥头的纵坡布置以及基础的埋置深度等.14.横坡设置有哪几种方法各自的适用性是什么答：对于板桥或就地浇筑的肋梁桥,将横坡设在墩台顶部而做成倾斜的桥面板,可节省铺装材料并减轻恒载；对于装配式肋板式梁桥,可采用不等厚的铺装层包括混凝土的三角垫层和等厚的路面铺装层,方便施工；当桥宽较大时,可直接将行车道板做成双向倾斜的横坡,可减轻恒载,但主梁构造、制作均较复杂.桥面不是很宽时,第2种方式较常用.16.后张法预应力简支梁中,预应力筋大部分在梁端附近弯起,这是为什么答：在后张法预应力简支梁中,跨中截面为了获得最大的承载能力和较大的预压应力,预应力筋尽可能地靠近梁的下缘布置,在支点附近由于梁体自重弯矩减小,在张拉锚固阶段梁体上缘可能会出现过高的拉应力,可能导致开裂,因此为减小预应力产生的弯矩,所以大部分预应力钢筋在梁端附近都要弯起以减小偏心.再者,弯起的预应力钢筋显着抵消了主梁内的荷载剪力,大大减小了预应力混凝土主梁内的剪应力,并进一步降低了腹板所承受的主拉应力.另外,由于预应力钢筋靠锚具锚固在梁端,锚具和张拉千斤顶需要一定的工作面积,锚具垫板下混凝土具有较高的局部压应力,可能造成锚下混凝土开裂,因此也需要将锚具在梁端分散布置,使得大部分预应力钢筋在梁端附近都要弯起.21.简述采用后张法施工的预应力混凝土简支梁的制梁步骤.答：采用后张法施工的预应力混凝土简支梁的制梁步骤是：先制作留有预应力筋孔道的梁体,待其混凝土达到规定强度后,再在孔道内穿入预应力筋进行张拉并锚固,最后进行孔道压浆并浇筑梁端封锚混凝土.22.先张法预应力混凝土梁中一些预应力钢筋为何在梁端附近要与混凝土绝缘如何实现其与混凝土绝缘答：先张法预应力混凝土梁中一些预应力钢筋在梁端附近与混凝土绝缘的原因是：预应力筋产生的偏心弯矩用来抵抗外荷载产生的弯矩；简支梁外荷载产生的弯矩沿梁长的分布为跨中大,两端小基本为零；力筋端部若不绝缘,则力筋产生的负弯矩会导致上缘混凝土开裂.绝缘的方法：在力筋上套塑料管等实现力筋与混凝土免粘结.23.在后张法预应力混凝土梁中,要进行管道压浆和封端作业,目的是什么答：压浆作用：防止预应力筋锈蚀；使预应力筋与混凝土结构形成整体.封端作业是为了防止预应力筋回缩造成预应力松弛.28.荷载横向分布系数沿桥跨方向的变化在实际中如何处理答：对于无横隔梁或者仅有一根横隔梁的情况,跨中部分可采用不变的横向分布系数,在离支点l/4起至支点的区段内按线性关系过渡,对于有横多根横隔梁的情况,在第一更横隔梁起至支点的区段内按线性关系过渡.在实际应用中,当计算简支梁的跨中弯矩时,一般可不考虑荷载横向分布系数的变化,均按不变化的来处理.31.支座布置原则是什么固定支座的布置有何要求答：支座的布置原则：有利于墩台传递纵向水平力,有利于梁体的自由变形为原则.固定支座的布置要求：对于简支梁桥,每跨宜布置一个固定支座,一个活动支座；对于多跨简支梁,一般把固定支座布置在桥台上,每个桥墩上布置一个组活动支座与一个组固定支座.若个别墩较高,也可在高墩上布置两个组活动支座.在坡桥处,固定支座放置在标高较低的墩台上.32.支座的作用主要表现在哪几个方面答：支座的作用是把上部结构的各种荷载传递到墩台上,并能够适应活载、混凝土收缩与徐变等因素所产生的变位位移和转角,使上下部结构的实际受力情况符合设计的计算图式.36.为什么大跨度连续梁桥沿纵向一般设计成变高度的形式答：大跨度连续梁桥沿纵向一般设计成变高度形式的原因：大跨度连续梁桥恒载内力占的比重比较大,选用变高度梁可以大大减少跨中区段因恒载产生的内力；变高度梁符合内力分布规律；采用悬臂法施工时,变高度梁又与施工的内力状态相吻合；从美学观点出发,变高度梁比较有韵律感,特别是位于城市中的桥梁.73.自学辅导材料：综合应用题 2、32.一座计算跨径ml50.19=的简支梁如图所示,主梁间距b1=160cm,各梁的横截面尺寸均相同,纵向有5道横隔梁,且横梁刚度很大.试求荷载位于跨中时1号边梁相应于公路－I级的荷载横向分布系数m cq.解：从题可知,此桥设有刚度强大的横隔梁,且承重结构的长宽比为故可按偏心压力法来计算横向分布系数m c ,其步骤如下：1求荷载横向分布影响线竖标本桥各根主梁的横截面均相等,梁数n=5,梁间距为,则：∑=++++=5125242322212iiaaaaaa= 2×2++0+－2+－2×2=1号梁在两个边主梁处的横向影响线的竖标值为：2绘出荷24.260.1550.19>=⨯=Bl20.040.020.01125115-=-=-=∑=niiaaanη60.040.020.060.25)60.12(5112122111=+=⨯+=+=∑=niiaanη。

第二讲桥梁与隧道工程1B413010 掌握桥梁的组成、分类及主要施工技术1B413011桥梁的组成桥梁一般由桥墩、桥台和基础这几个部分组成。

1)净跨径梁式桥是设计洪水位上相邻两个桥墩(或桥台)之间的净距，用l 0表示。

对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。

2)总跨径是多孔桥梁中各孔净跨径的总和，也称桥梁孔径(∑l 0)，它反映了桥下宣泄洪水的能力。

3)计算跨径对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离，用l表示。

拱圈(或拱肋)各截面形心点的连线称为拱轴线，计算跨径为拱轴线两端点之间的水平距离。

4)桥梁全长简称桥长，是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，以L表示。

对于无桥台的桥梁为桥面系行车道的全长。

5)桥梁高度简称桥高，是指桥面与低水位之间的高差，或为桥面与桥下线路路面之间的距离。

桥高在某种程度上反映了桥梁施工的难易性。

6)桥下净空高度是设计洪水位或计算通航水位至桥跨结构最下缘之间的距离，以H表示，它应保证能安全排洪，并不得小于对该河流通航所规定的净空高度。

7)建筑高度是桥上行车路面(或轨顶)标高至桥跨结构最下缘之间的距离，它不仅与桥梁结构的体系和跨径的大小有关，而且还随行车部分在桥上布置的高度位置而异。

公路(或铁路)定线中所确定的桥面(或轨顶)标高，对通航净空顶部标高之差，又称为容许建筑高度。

桥梁的建筑高度不得大于其容许建筑高度，否则就不能保证桥下的通航要求。

8)净矢高是从拱顶截面下缘至相邻两拱脚截面下线最低点之连线的垂直距离，以f 0表示；计算矢高是从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离，以f表示。

9)矢跨比是拱桥中拱圈(或拱肋)的计算矢高f与计算跨径l之比(f/l)，也称拱矢度，它是反映拱桥受力特性的一个重要指标。

《公路工程技术标准》，凡是多孔跨径的全长不到8m和单孔跨径不到5m的结构物，均称为涵洞。

1B413012桥梁的分类(1)桥梁的基本体系桥梁工程的受力构件，总离不开拉、压、弯三种基本的受力方式，可以归结为梁式、拱式、悬吊式三种基本体系以及它们之间的各种组合。
