铁路工程试验表格

  • 格式：doc
  • 大小：158.50 KB
  • 文档页数：12

中华人民共和国行业标准铁建设函［2009］27号铁路工程试验表格2009－01－08 发布2009－01－08 实施中华人民共和国铁道部发布中华人民共和国行业标准铁路工程试验表格主编单位：铁道部经济规划研究院批准部门：中华人民共和国铁道部施行日期：2009年1月8日2009年·北京前言本试验表格是根据铁道部《关于印发2004年铁路工程建设规范定额标准设计编制计划的通知》（铁建设函[2004]42号）的要求，在《铁路工程试验表格》（铁建函（97）203号）基础上修订而成的。

本试验表格是为适应铁路工程试验检测工作需要，进一步提高标准化管理水平，按照系统、规范、科学、实用的原则进行编制的。

编制过程中进行了深入的调查研究，全面总结了铁路工程试验工作的实践经验，认真分析了相关技术标准的变化与要求，及时吸纳了新技术应用成果，体现了信息全面、格式规范、步骤合理、简明实用的特点。

本次修订的主要内容如下：1．适应盲样检测需要，“委托单位”、“工程名称”、“施工部位”等信息不在试验记录表中体现，移至试验任务委托单中表达。

2．根据高性能混凝土的技术要求，全面整合原材料品质、配合比选定、过程质量控制等方面的试验检测项目。

3．满足工程实体质量检查需要，增加混凝土结构无损检测类表格。

4．体现路基压实质量多指标控制特点，增加K30、E Vd、E V2等试验表格。

5．根据碎石道砟技术标准的变化，修改相关试验表格。

6．为控制防水材料质量和保证防水效果，完善防水试验表格及检验项目。

7．增加速凝剂、锚固剂性能和锚杆锚固质量等试验表格。

8．在无砟轨道技术控制方面，增加水泥乳化沥青砂浆等试验表格。

9．删除非铁路工程用的装饰材料方面的有关表格。

如釉面内墙砖、彩色釉面陶瓷墙地砖、大理石板材等。

10．增加试验和管理方面的通用表格，以适应技术发展需要，便于现场灵活掌握。

本试验表格主要内容包括：水泥、粗细骨料、掺和料、外加剂、拌和用水、混凝土（砂浆）配合比、混凝土力学性能和耐久性能、混凝土无损检测、混凝土构件性能、水泥乳化沥青砂浆试验、岩石和土工试验、原位测试、填土密度、钢材、道砟、锚杆、防水材料、石灰等的试验记录和试验报告。

在执行本试验表格过程中，希望各单位结合工程实践，认真总结经验，积累资料。

如发现需要修改和补充之处，请及时将意见及有关资料寄交铁道部经济规划研究院（北京市海淀区羊坊店路甲8号，邮政编码：100038），供今后修订时参考。

本试验表格由铁道部建设管理司负责解释。

本试验表格主编单位：铁道部经济规划研究院。

本试验表格参编单位：中铁一局集团有限公司、中铁二局集团有限公司、中铁三局集团有限公司、中铁四局集团有限公司、中铁六局集团有限公司、中铁十二局集团有限公司、中铁十四局集团有限公司、中铁十五局集团有限公司、中铁十六局集团有限公司、中铁十七局集团有限公司、中铁十八局集团有限公司、中铁十九局集团有限公司、中铁二十四局集团有限公司、中铁二十五局集团有限公司、中铁隧道局集团有限公司、中铁第四勘察设计院、中铁第五勘察设计院、中国铁道科学研究院。

目次第一部分试验记录水泥试验记录 (1)细骨料试验记录 (4)粗骨料试验记录 (8)混凝土用骨料碱活性试验记录 (11)轻骨料试验记录 (14)用于水泥和混凝土中的粉煤灰试验记录 (17)用于水泥和混凝土中的粒化高炉矿渣粉试验记录 (19)混凝土外加剂性能试验记录 (21)混凝土外加剂匀质性试验记录 (25)液体速凝剂匀质性试验记录 (28)粉体速凝剂匀质性试验记录 (29)速凝剂性能试验记录 (30)水质简易分析记录 (31)混凝土配合比选定记录 (33)混凝土施工配料通知单 (37)混凝土拌和物凝结时间测定记录 (38)混凝土试件抗压强度试验记录 (40)混凝土抗折强度试验记录 (41)混凝土劈裂抗拉强度试验记录 (42)混凝土静力受压弹性模量试验记录 (43)铁路混凝土强度检验评定记录 (44)混凝土抗冻性能试验记录 (47)混凝土抗渗性能试验记录 (49)混凝土电通量快速测定记录 (50)混凝土抗裂性试验记录 (51)混凝土收缩试验记录 (52)钻芯法检测现场操作记录 (54)钻芯法芯样抗压强度试验记录 (55)混凝土结构实体钢筋保护层厚度检测记录 (56)回弹法评定混凝土强度检测记录 (57)超声回弹法评定混凝土强度检测记录 (58)后装拔出法评定混凝土强度检测记录 (59)同条件养护法养护温度记录 (60)预应力混凝土铁路桥简支梁静载弯曲试验记录 (61)梁体管道压浆剂（料）试验记录 (62)梁体管道压浆检查试件强度试验记录 (63)锚具锚固拉力极限总应变试验记录 (64)砂浆配合比选定记录 (65)砂浆施工配料通知单 (68)砂浆检查试件抗压强度试验记录 (69)支座自流平砂浆试验记录 (70)水泥乳化沥青砂浆试验记录 (72)水泥乳化沥青砂浆施工配料通知单 (80)硫磺砂浆配合比试验记录 (81)硫磺锚固检测记录 (82)锚杆抗拔试验记录 (83)锚杆锚固剂试验记录 (85)吸水式锚固包试验记录 (86)金属材料机械性能试验记录 (88)金属材料焊接接头机械性能试验记录 (89)金属洛氏硬度试验记录 (90)金相试验记录 (91)钢材化学分析试验记录 (92)钢筋试验记录 (94)钢筋焊接接头试验记录 (95)钢筋机械连接接头试验记录 (96)预应力混凝土用钢绞线试验记录 (97)预应力混凝土用钢丝试验记录 (98)碎石道砟试验记录 (99)岩石试验记录 (104)岩石薄片鉴定记录 (114)点荷载试验记录 (115)土的密度试验记录 (120)土的颗粒密度试验记录 (121)黏性土液塑限联合试验记录 (122)黏性土碟式仪液限、搓条法塑限试验记录 (123)黏性土收缩皿法缩限定试验记录 (124)筛析法颗粒分析试验记录 (125)密度计法颗粒分析试验记录 (126)移液管法颗粒分析试验记录 (127)标准固结试验记录 (128)12h快速固结和1h快速压缩试验记录 (130)三轴压缩试验记录 (131)湿化试验记录 (134)黄土湿陷性试验记录 (135)收缩试验记录 (136)直接剪切试验记录 (137)常水头渗透试验记录 (139)变水头渗透试验记录 (140)无侧限抗压强度试验记录 (141)击实试验记录 (142)膨胀力试验记录 (143)膨胀率试验记录 (144)自由膨胀率试验记录 (145)砂的相对密度试验记录 (146)碎石类土相对密度试验记录 (147)改良土无侧限抗压强度试验记录 (148)基床表层级配碎石试验记录 (149)基床表层级配砂砾石试验记录 (151)过渡段级配碎石试验记录 (153)承载比试验记录 (154)易溶盐试验综合记录 (156)比浊法SO42-试验记录 (157)原子吸收光度法钠离子钾离子测定记录 (158)中溶盐试验记录 (159)有机质含量试验记录 (162)阳离子交换量试验记录 (163)蒙脱石含量试验记录 (164)EDTA滴定法标准曲线试验记录 (165)灰剂量试验记录 (166)静力触探试验记录 (167)动力触探试验记录 (168)十字板剪切试验记录（电测式） (169)回弹模量试验记录 (170)灌砂法测定填料压实密度试验记录 (171)灌水法测定填料压实密度试验记录 (172)气囊法测定填料压实密度试验记录 (173)环刀法测定填料压实密度试验记录 (174)核子射线法测定填料压实密度试验记录 (175)K30平板载荷试验记录 (176)K30平板载荷仪校验记录 (177)动态变形模量E Vd试验记录 (178)静态变形模量E V2试验记录 (179)沥青及改性沥青试验记录 (180)乳化沥青试验记录 (184)沥青胶结材料试验记录 (186)水泥乳化沥青砂浆用干料试验记录 (187)防水材料试验记录 (189)防水涂料试验记录 (193)止水带试验记录 (194)软式透水管试验记录 (198)石灰试验记录 (200)烧结普通砖试验记录 (201)(通用)试验记录 (203)第二部分试验报告水泥试验报告 (204)细骨料试验报告 (205)混凝土用骨料碱活性试验报告 (207)轻骨料试验报告 (208)用于水泥和混凝土中的粉煤灰试验报告 (209)用于水泥和混凝土中的粒化高炉矿渣粉试验报告 (210)混凝土外加剂性能试验报告 (211)混凝土外加剂匀质性试验报告 (212)液体速凝剂试验报告 (213)粉体速凝剂试验报告 (214)水质简易分析报告 (215)混凝土配合比选定报告 (216)混凝土试件抗压强度试验报告 (217)混凝土抗折强度试验报告 (218)混凝土劈裂抗拉强度试验报告 (219)混凝土静力受压弹性模量试验报告 (220)铁路混凝土强度检验评定报告 (221)混凝土抗冻性能试验报告 (222)混凝土抗渗性能试验报告 (223)混凝土电通量快速测定报告 (224)混凝土抗裂性试验报告 (225)混凝土收缩试验报告 (226)钻芯法评定混凝土强度检测报告 (227)混凝土结构实体钢筋保护层厚度检测报告 (228)回弹法评定混凝土强度检测报告 (229)超声回弹法评定混凝土强度检测报告 (230)后装拔出法评定混凝土强度检测报告 (231)预应力混凝土铁路桥简支梁静载弯曲试验报告 (232)梁体管道压浆剂（料）试验报告 (233)梁体管道压浆检查试件强度试验报告 (234)锚具锚固拉力极限总应变试验报告 (235)砂浆配合比选定报告 (236)砂浆检查试件抗压强度试验报告 (237)支座自流平砂浆试验报告 (238)硫磺砂浆配合比试验报告 (241)硫磺锚固检测报告 (242)锚杆抗拔试验报告 (243)锚杆锚固剂试验报告 (244)吸水式锚固包试验报告 (245)金属材料机械性能试验报告 (246)金属材料焊接接头机械性能试验报告 (247)金属洛氏硬度试验报告 (248)金相试验报告 (249)钢材化学分析试验报告 (250)钢筋试验报告 (251)钢筋焊接接头试验报告 (252)钢筋机械连接接头试验报告 (253)预应力混凝土用钢绞线试验报告 (254)预应力混凝土用钢丝试验报告 (255)碎石道砟试验报告 (256)岩石试验报告 (258)岩石薄片鉴定报告 (260)点荷载试验报告 (261)土工试验报告 (262)改良土无侧限抗压强度试验报告 (265)基床表层级配碎石试验报告 (266)基床表层级配砂砾石试验报告 (267)过渡段级配碎石试验报告 (268)承载比试验报告 (269)土工化学分析综合报告 (270)灰剂量试验报告 (271)静力触探试验报告 (272)动力触探试验报告 (273)十字板剪切试验报告（电测式） (274)回弹模量试验报告 (275)填料压实质量试验报告 (276)沥青试验报告 (277)乳化沥青试验报告 (279)沥青胶结材料试验报告 (280)水泥乳化沥青砂浆干料试验报告 (281)防水材料试验报告 (282)防水涂料试验报告 (283)止水带试验报告 (284)软式透水管试验报告 (285)石灰试验报告 (286)烧结普通砖试验报告 (287)(通用)试验报告 (288)第三部分试验通用管理表格工程试验人员动态年报 (289)试验任务委托单 (290)委托试验管理台帐 (291)仪器设备运转记录 (292)监视和测量装置台帐 (293)监视和测量装置周期检定/校准计划 (294)。

合集下载

关于铁路试验检测表格填写的相关规定

关于铁路试验检测表格填写的相关规定

京福安质电传［2015］XX号主题Subject：关于商合杭铁路试验检测表格填写的有关规定收件人T o：商合杭铁路各参建单位签发 Approved by：邱渐根发件人 From：京福客专公司安质部传真 Fax：拟稿Written by：正文 Pages：日期Date：复核Checked by：附件 Pages：抄送 Carbon Copy：关于商合杭铁路试验检测表格填写的有关规定各参建单位：为加强试验检测管理工作，提高试验检测整体水平，确保试验检测运用表格标准化、规化、统一化，现对有关试验检测表格填写要求如下：一、试验检测记录、试验检测报告严格采用（铁路工程试验报告Q/CR 9205-2015）规定的表格。

二、表格填写：1、表头：在表格顶端下2cm处设置横线，横线上方居中填写“商合杭铁路站前（监理）X标”；例：商合杭铁路站前（监理）X标2、试验单位：中铁X局SHZQ-X标项目部(或X分部）；3、工程名称：商合杭铁路SHZQ-X标；4、使用部位：具体填写到XXX桥桩基、承台、墩柱等;5、代表数量：以字母XXXt或XXXm3表示；6、报告报告编号方法：采用“标段号－施工单位拼音第一个字母缩写-试验室拼音缩写－试验材料或项目第一个字母缩写－年月日（当天超过一份时增加序号）”原则编排，如：例：SHZQ2--ZTYJn--CGL20150903--01;①②③④各序号意义：①SHZQ2：商合杭铁路站前二标；②ZTYJn：中铁一局试验室,用n代表试验室编号。

(原则上，用0代表集团项目经理部中心试验室，1、2、3……等依次代表现场各分部和工点试验室，统一按小里程往大里程方向编号，以后均同)；③CGL20150903：粗骨料2015年9月3日试验检测报告；④01：代表2015年9月3日第一份试验报告；注：试验报告中的“报告编号”应与后面试验记录中的“试验编号”对应起来。

原材料以及检测项目严格按照试验检测代码表编排：7、各表格中的仪器编号的填写：同一试验所用多种仪器的，选择一种最主要的仪器填写；8、进场材料报验单填写：严格按照A07表格填写；名称、规格及型号、本批数量、供货单位、产品合格证等填写齐全；监理检验意见填写“合格/不合格”；审查结论填写“符合要求，同意使用/不符合要求，严禁使用”；9、委托编号、记录编号：由参建单位中心试验室统一编号；三、检测评定依据：1、水泥：GB/T1346-2011、GB/T17671-1999、GB175-2007 、GB/T208-2014 、GB/T8074-2008《水泥比表面积测定方法》，根椐使用部位填写TB10424-2010《铁路混凝土工程施工质量验收标准》、科技基（2005-101）《高性能混凝土暂行技术条件》、铁科技[2004]120号《预制梁暂行技术条件》。

铁路工程试验表格Q-CR9205-201X

铁路工程试验表格Q-CR9205-201X

Q/CR 中国铁路总公司企业标准Q/CR 9205-2015铁路工程试验表格Test Table for Railway Engineering2015- 03 - 28 发布2015- 06 - 25 实施中国铁路总公司发布中国铁路总公司企业标准铁路工程试验表格Test Table for Railway EngineeringQ/CR 9205-2015主编单位：中国铁路经济规划研究院批准部门：中国铁路总公司施行日期：2015年06月24日2015年·北京前言本试验表格是根据构建中国铁路总公司铁路工程建设标准体系要求，在原铁道部《铁路工程试验表格》（铁建设函〔2009〕27号）（简称“原试验表格”,下同）的基础上修编而成。

本试验表格在编制过程中，与现行国家、行业标准和总公司相关标准进行了协调；调整了原试验表格中不符合总公司铁路建设项目特点和要求的有关内容；吸纳了原试验表格发布后，在总公司铁路工程施工的实践经验；配套修改了标准动态管理工作中对相关标准已作的局部修订内容，为总公司铁路工程建设施工质量和安全提供技术支撑。

本试验表格主要内容包括：水泥、粗细骨料、掺和料、外加剂、拌和用水、混凝土（砂浆）配合比、混凝土力学性能和耐久性能、混凝土无损检测、混凝土构件性能、水泥乳化沥青砂浆试验、岩石和土工试验、原位测试、填土密度、钢材、道砟、锚杆、防水材料、石灰等的试验记录和试验报告。

本试验表格主要增加了委托单位、工程名称和施工部位等信息，统一了相关术语、符号、代号、计量单位和表达方式等内容，调整了表格中日常试验项目的排序。

在执行本试验表格过程中，希望各单位结合工程实践，认真总结经验，积累资料。

如发现需要修改和补充之处，请及时将意见及有关资料寄交中国铁路经济规划研究院（北京市海淀区北蜂窝路乙29号，邮政编码：100038），供今后修订时参考。

本试验表格由中国铁路总公司建设管理部负责解释。

本试验表格主编单位：中国铁路经济规划研究院。

铁路工程建设用表

铁路工程建设用表

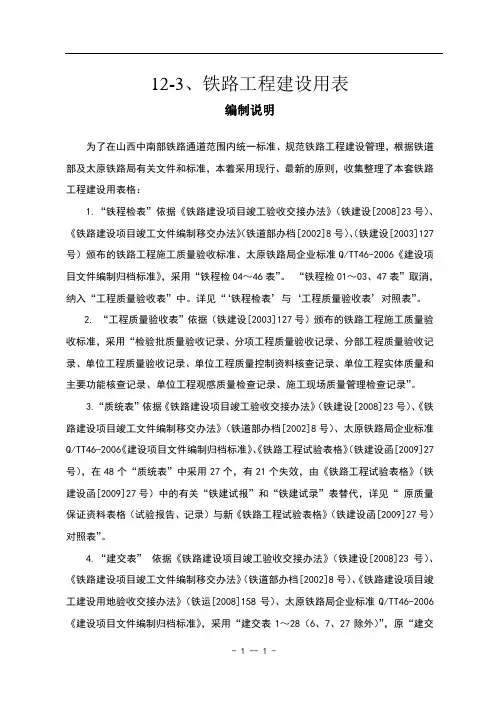

12-3、铁路工程建设用表编制说明为了在山西中南部铁路通道范围内统一标准、规范铁路工程建设管理，根据铁道部及太原铁路局有关文件和标准，本着采用现行、最新的原则，收集整理了本套铁路工程建设用表格：1.“铁程检表”依据《铁路建设项目竣工验收交接办法》（铁建设[2008]23号）、（铁建设[2003]127《铁路建设项目竣工文件编制移交办法》（铁道部办档[2002]8号）、号）颁布的铁路工程施工质量验收标准、太原铁路局企业标准Q/TT46-2006《建设项目文件编制归档标准》，采用“铁程检04～46表”。

“铁程检01～03、47表”取消，纳入“工程质量验收表”中。

详见“‘铁程检表’与‘工程质量验收表’对照表”。

2. “工程质量验收表”依据（铁建设[2003]127号）颁布的铁路工程施工质量验收标准，采用“检验批质量验收记录、分项工程质量验收记录、分部工程质量验收记录、单位工程质量验收记录、单位工程质量控制资料核查记录、单位工程实体质量和主要功能核查记录、单位工程观感质量检查记录、施工现场质量管理检查记录”。

3.“质统表”依据《铁路建设项目竣工验收交接办法》（铁建设[2008]23号）、《铁路建设项目竣工文件编制移交办法》（铁道部办档[2002]8号）、太原铁路局企业标准Q/TT46-2006《建设项目文件编制归档标准》、《铁路工程试验表格》（铁建设函[2009]27号），在48个“质统表”中采用27个，有21个失效，由《铁路工程试验表格》（铁建设函[2009]27号）中的有关“铁建试报”和“铁建试录”表替代，详见“原质量保证资料表格（试验报告、记录）与新《铁路工程试验表格》（铁建设函[2009]27号）对照表”。

4.“建交表”依据《铁路建设项目竣工验收交接办法》（铁建设[2008]23号）、《铁路建设项目竣工文件编制移交办法》（铁道部办档[2002]8号）、《铁路建设项目竣工建设用地验收交接办法》（铁运[2008]158号）、太原铁路局企业标准Q/TT46-2006《建设项目文件编制归档标准》，采用“建交表1～28（6、7、27除外）”，原“建交-6、7、27表”由“地验交-4、5、7表”替代，在“地验交表”中使用。

铁路工程试验检测项目及频率表

铁路工程试验检测项目及频率表


2.5kg
铁路线下工程原材料常规检测项目及频率表
名称 序号
检测项目
技术要求
检测方法
检测频率
主要检测仪器
检测评定依据
试验结论
1
减水率(%)
≥6
2 引3
含气量(%) 泌水率比(%)
气 4 1h含气量经时变化
剂5
3d
抗压强
6 度比
7d
(%)
7
28d
≥3.0 ≤70 -1.5%～+1.5% ≥95 ≥95 ≥90
细2 骨3 料4
含泥量(%) 泥块含量(%) 云母含量(%)
≤3.0
≤2.5 ≤0.5 ≤0.5
≤2.0
足上述数量也按一批计 。
施工单位每批抽检1 GB/T14684-2001 次，其中有机物含量每3
个月检1次;监理按施工
该批河砂所检项
GB/T14684-2001《建筑用砂》、 目符合TB10424-2010
应在级配区
、同品种、同规格的粗 骨料每600t为一批，不
粗 2 压碎指标值(%)
＜C30:沉积岩 ≤ 16 ≥C30:沉积岩 ≤ 10
足上述数量也按一批计 砂石筛、压力
该批碎石所检项 5-10mm：40kg
。
GB/T14685-2001《建筑用卵石、碎石 目符合TB10424-2010
机、针片状规
10-20mm：40kg
TB10424-2010
取样数量 12kg
6kg 6kg
铁路线下工程原材料常规检测项目及频率表
名称 序号
检测项目
仪器
检测评定依据
试验结论
取样数量
/
/
＜C30 C30～C45 ≥C50
