格瑞特楼宇自控(GREAT-HBA)技术手册

格式：pdf
大小：2.14 MB
文档页数：44

下载文档原格式

/ 44

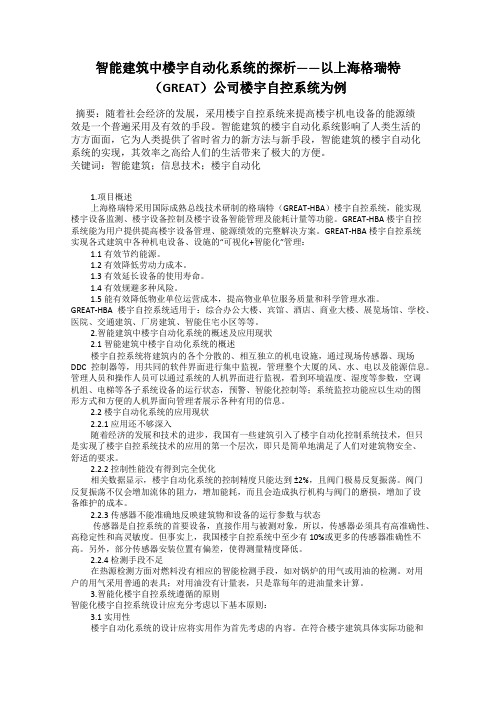

智能建筑中楼宇自动化系统的探析——以上海格瑞特(GREAT)公司楼宇自控系统为例

智能建筑中楼宇自动化系统的探析——以上海格瑞特（GREAT）公司楼宇自控系统为例摘要：随着社会经济的发展，采用楼宇自控系统来提高楼宇机电设备的能源绩效是一个普遍采用及有效的手段。

智能建筑的楼宇自动化系统影响了人类生活的方方面面，它为人类提供了省时省力的新方法与新手段，智能建筑的楼宇自动化系统的实现，其效率之高给人们的生活带来了极大的方便。

关键词：智能建筑；信息技术；楼宇自动化1.项目概述上海格瑞特采用国际成熟总线技术研制的格瑞特（GREAT-HBA）楼宇自控系统，能实现楼宇设备监测、楼宇设备控制及楼宇设备智能管理及能耗计量等功能。

GREAT-HBA楼宇自控系统能为用户提供提高楼宇设备管理、能源绩效的完整解决方案。

GREAT-HBA楼宇自控系统实现各式建筑中各种机电设备、设施的“可视化+智能化”管理：1.1有效节约能源。

1.2有效降低劳动力成本。

1.3有效延长设备的使用寿命。

1.4有效规避多种风险。

1.5能有效降低物业单位运营成本，提高物业单位服务质量和科学管理水准。

GREAT-HBA楼宇自控系统适用于：综合办公大楼、宾馆、酒店、商业大楼、展览场馆、学校、医院、交通建筑、厂房建筑、智能住宅小区等等。

2.智能建筑中楼宇自动化系统的概述及应用现状2.1智能建筑中楼宇自动化系统的概述楼宇自控系统将建筑内的各个分散的、相互独立的机电设施，通过现场传感器、现场DDC控制器等，用共同的软件界面进行集中监视，管理整个大厦的风、水、电以及能源信息。

管理人员和操作人员可以通过系统的人机界面进行监视，看到环境温度、湿度等参数，空调机组、电梯等各子系统设备的运行状态，预警、智能化控制等；系统监控功能应以生动的图形方式和方便的人机界面向管理者展示各种有用的信息。

2.2楼宇自动化系统的应用现状2.2.1应用还不够深入随着经济的发展和技术的进步，我国有一些建筑引入了楼宇自动化控制系统技术，但只是实现了楼宇自控系统技术的应用的第一个层次，即只是简单地满足了人们对建筑物安全、舒适的要求。

格瑞特楼宇自控

格瑞特楼宇自控
销售应知知识(入门) 参编人员：王总王峻蔡鈞戚坚军陈舟杰王凌
上海格瑞特科技实业有限公司上海格瑞特信息技术有限公司
一.楼宇自控(BA)是什么
• 全称：楼宇自动化控制系统 • Building AutomationControl System • 简称BAS或BA
楼宇自控BA的作用是(有监有控）:
建筑分类（摘自建设部有关规定）
3、工业建筑 1）生产厂房 2）生产设施（仓库，动力站，水塔，烟囱，料斗）
格瑞特BA
始于1999年
GREAT BA定位：进口产品的品质进口产品的性能国产产品的价格本土贴切的服务
终端用户定位
新建公共建筑: 中小规模公建控制点数小于2000. 办公楼；宾馆酒店;学校；工厂;医院；剧院剧场;体育场馆新建工业建筑：生产厂房，生产设施。新建住宅楼盘: 各类多、高层建筑,别墅,酒店公寓公建改建: 原使用其他品牌(包含进口品牌),使用年限到拟重建项目. 工业建筑改建：：生产厂房，生产设施。
为什么要使用楼宇自控
3.建筑地下室的送排风设备往往会因为风机房偏远,值班人员不去开启或开了不关,会造成地下室空气质量浑浊或浪费电能. BA能根据控制质量自动开关设备或控制启用设备的台数,即保证空气质量又有效节约能源. 4.建筑中电梯有时会发生故障或关人事件,但中心却不知道 BA能实时监测电梯的运行情况故障情况,一旦故障,可第一时间自动报警至中心,便于及时处理.
格瑞特楼宇组成
电脑打印机
信号转换器
DDC模块
DDC模块
DDC模块
DDC模块
其他机电设备
GREAT BA常用产品
序号 1 2 3 4 5 6 7 产品名称产品型号

建筑设备管理(楼宇自控)系统技术规格书

建筑设备管理系统（BMS）1、系统概述1.1系统描述通过建筑设备监控系统实现建筑冷热源系统、空调新风系统、送排风系统、给排水系统及其他机电设备的监控管理。

系统通过收集、记录、保存有关系统的重要信息及数据，实现一体化管理，达到提高运行效率、保证环境需要、节省能源、节省人力的效果，并最大限度延长设备寿命。

同时系统对前端能耗点进行数据自动采集、统计、分析，提供人性化的呈现方式，将复杂数据以多种图形界面直观显示，导出各种图形数据报表，实现全能源信息的统一管控，优化能源介质平衡，最大限度地高效利用能源。

1.2系统架构及功能要求系统网络结构应遵循分散控制、集中管理、信息共享的基本思想，采用开放、透明的两层网络架构----管理层和控制层。

管理层即系统服务器、管理工作站、网络控制器、网关等，管理层支持TCP/IP、BACnet/IP、Lonworks/IP、Modbus TCP等传输协议，便于智能化系统集成及设备集成；控制层为前端DDC控制器、扩展模块等，考虑系统的兼容性，本系统采用开放性的标准通讯协议，采用BACnet或LonWorks总线连接各DDC控制器，实现与管理层通信。

系统功能要求：采用当今世界最先进楼宇自动化控制系统集中监视、管理和控制建筑物内机电设备，有效地发挥设备的功能和潜力，提高设备利用率，根据使用需求优化设备的运行状态和时间，延长设备的服役寿命，降低能源消耗，减低维护人员的劳动强度和工时数量，最终实现降低设备的运行成本；对建筑物内的冷热源系统设备、空调及送排风系统设备、照明系统设备、给排水系统设备等实行全时间的监视和控制管理；通过通讯网关对要求的其它子系统进行集成，以实现二次监测和历史数据记录；系统实现人员与设备的直接互动式管理、图形化界面、精确而人性化的节能运营模式、数据库共享和现场总线层面的通讯集成。

考虑到项目未来扩容和升级，承包单位提供的系统架构必须具备足够的升级扩容能力。

任何的点数增加只需增添相关硬件成本，而不应在软件及网络架构层面进行整体变更，无任何其它点数授权限制，从而保证招标方的利益。

楼宇控制系统（BA）及其解决方案

楼宇控制系统（BA）及其解决方案楼宇控制系统(BA)及其解决方案格瑞特楼宇控制系统(ba系统)是国内较早进入楼控领域的民族品牌之一，其采用了国际先进的主流技术，吸纳了国际先进系统的优点和特点，且切合国内楼宇控制的真实需求。

格瑞特楼宇控制系统(ba系统)是新生代的楼宇控制系统(ba系统)。

格瑞特楼宇控制系统(ba系统)，采用了楼控领域中独到的DIY智能组态系统，大大降低了用户的实施成本和服务成本。

不进小巧的外形，可以节省更多的空间，而且由于采用了小点数的DDC控制器，节省了更多的电缆和实现更快的运行速度及更高的可靠性。

第一、商场楼宇自动化方案商场购物中心一般为封闭大开间结构，人员多，人员结构复杂，而且人流峰谷差异较大，另外，为保证采光和广告效应，商场使用的各种照明较多且发热值高（如投射灯、卤素灯等），照明负荷很大。

同时，由于商场的封闭结构，保证空气质量和环境温度的舒适度是商场管理单位的重要工作。

格瑞特楼宇控制可实现：1.冷热源设备的策略监控2.新风机组系统的策略监控调节3.空调机组的策略监控4.全空气处理机的策略监控5.送风机系统的策略监控6.商场照明的策略监控第二、住宅小区楼宇自动化方案中国住宅单个小区建筑面积日益扩大，甚至达到百万方。

小区中人们赖以生存需要的机电设备数量多、分布广；地下车库照明及排污系统分布地下室的各个地方，高层电梯分布于每栋楼，公共照明如路灯、草坪灯则分布于草坪公共区域的各个角落……小区管理人员无法每天随时查看各个机电设备的运行情况，无法准确定时启停照明灯，浪费电能，无法准确及时的排除电梯、潜水泵等故障……格瑞特楼主自控可实现小区，别墅的机电设备监控和管理：1.对所涉及到机电设备进行监控，实时提供各种机电设备信息，实现远程自动化控制。

2.对机电设备进行运行时间统计，主设备切换运行，维护周期自动提醒，进行各种连锁保护。

3.对照明、风机等系统进行节能策略控制。

4.对机电设备提供身份属性管理，维修，更换管理。

楼宇自控设计参考手册

备相适应。但其通信速率较低，只能合用于工
作层。
31
楼宇自控系统
因而，在工作层采用LonMark来连接控制器、感应器和调整器等设备；LAN层面旳控制采用了BACnet连接各个系统；两个协议互为补充，建立一种完整旳建筑构造，得到最佳旳性能和成本。
32
楼宇自控系统
七、BAS系统旳设计 BAS系统旳设计具有很大旳灵活性，应根据
11
楼宇自控系统
b、给排水系统主要是对于饮用水旳提供，以及对于污水旳排放。
12
楼宇自控系统
c、变配电系统是经过BAS旳管理中心提供对于建筑物内旳高下配电房及全部变配电设备旳监视报警和管理及程序控制，提供对于主要电气设备旳控制程序、时间程序和相应旳联动程序。
13
楼宇自控系统
d、电梯控制系统是经过BAS系统对于建筑物内旳多台电梯，实施集中旳控制和管理程序，同时配合BAS系统旳部分子系统，执行联动程序。
19
楼宇自控系统
分站控制器是整个控制系统旳关键，采用直接数字控制器（DDC）它具有AI、AO、DI、DO四种输入/输出接口。以便灵活地与现场旳传感器、执行调整机构直接相连接，对多种物理量进行测量，以及实现对被控系统旳调整与控制。
20
楼宇自控系统
其中： AI-模拟量输入接口，可用作仪表旳检测输入，如温度、压力等，一般为1-10V或4-20mA旳直流信号。 AO-模拟量输出接口，用于操作控制阀、执行器等，如电动阀、三通阀、风门执行器等，不需要外部电源，输出为0-10V旳直流信号。
44
楼宇自控系统
每台DDC旳输入输出接口数量与种类应与所控制旳设备要求相适应，并留有10%-15%旳余量；
45

(完整版)楼宇自控系统技术规范书

楼宇自控系统技术规范书编制：校核：审核：批准：单位：北京******设计有限公司日期：2013.5. 26目录附件1 技术规范 (1)1总则 (1)2工程概况 (1)3技术要求 (2)3.4 能源监测系统技术要求 (12)3.5供货范围 (15)3.6 智能照明系统说明 (15)3.6.1 总则 (15)3.6.2 区域控制 (15)3.7 供货范围 (16)3.7.1本系统主要设备须包括﹐但不限于下列项目﹕ (16)3.7.2 硬件要求 (17)3.7.3 软件要求 (17)附件2 供货范围 (18)1一般要求 (18)2供应范围 (18)附件3技术资料和交付进度 (19)1一般要求 (19)2资料提交的基本要求 (20)3文件和资料发送单位和地址 (20)附件4 交货进度 (18)附件5 监造、检验和性能验收试验 (19)附件6 技术服务和设计联络 (24)附件7 分包与外购 (26)附件8 大(部)件情况 (26)附件9 技术差异表 (26)附件10 投标人需要说明的其它问题 (23)附件11 推荐技术方案（如果有） (26)附件12 投标文件附表或附图 (26)附件13 分项价格表 (26)附件14 履约保函（由商务附加统一格式） (26)附件1 技术规范1总则1.1本技术规范书适用于*********有限公司1号楼加建工程楼宇自控系统及其附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本技术规范书所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。

投标方应保证提供符合本规范和现行工业标准的优质产品。

1.3在签订合同之后，到投标方开始制造之日的这段时间内，招标方有权提出因规范标准和规程发生变化而产生的一些补充修改要求，投标方应遵守这个要求，具体款项内容由供、需双方共同商定。

1.4本规范所使用的标准，如遇与投标方所执行的标准不一致时，按较高的标准执行。

智能楼宇自控系统设计与实施技术手册

智能楼宇自控系统设计与实施技术手册第一章概述 (2)1.1 楼宇自控系统简介 (2)1.2 智能楼宇自控系统发展现状 (3)1.3 智能楼宇自控系统设计原则 (3)第二章系统架构设计 (4)2.1 系统总体架构 (4)2.2 网络架构设计 (4)2.3 控制层与监控层设计 (4)第三章系统硬件设计 (5)3.1 控制器硬件设计 (5)3.2 传感器与执行器硬件设计 (5)3.3 通信硬件设计 (5)第四章系统软件设计 (6)4.1 系统软件架构 (6)4.2 控制算法设计 (6)4.3 用户界面与数据管理 (7)4.3.1 用户界面设计 (7)4.3.2 数据管理 (7)第五章能源管理 (7)5.1 能源监测与优化 (7)5.1.1 能源监测系统概述 (7)5.1.2 能源监测系统组成 (8)5.1.3 能源优化策略 (8)5.2 节能策略设计 (8)5.2.1 节能策略概述 (8)5.2.2 节能策略设计原则 (8)5.2.3 节能策略设计内容 (8)5.3 能源数据统计分析 (9)5.3.1 能源数据统计分析概述 (9)5.3.2 能源数据统计分析方法 (9)5.3.3 能源数据统计分析应用 (9)第六章环境监测与控制 (9)6.1 温湿度监测与控制 (9)6.1.1 温湿度监测 (9)6.1.2 温湿度控制 (10)6.2 空气质量监测与控制 (10)6.2.1 空气质量监测 (10)6.2.2 空气质量控制 (10)6.3 照明控制 (11)6.3.1 照明监测 (11)6.3.2 照明控制 (11)第七章安全防范 (11)7.1 视频监控系统设计 (11)7.2 门禁系统设计 (12)7.3 火灾自动报警系统设计 (12)第八章智能家居 (12)8.1 家居自动化系统设计 (12)8.2 智能家居应用场景 (13)8.3 家居安全与健康管理 (13)第九章系统集成与兼容性 (14)9.1 系统集成策略 (14)9.2 与第三方系统对接 (14)9.3 系统兼容性设计 (15)第十章系统实施与调试 (15)10.1 系统安装与调试 (15)10.1.1 系统安装 (15)10.1.2 系统调试 (16)10.2 系统调试方法 (16)10.2.1 功能调试 (16)10.2.2 功能调试 (16)10.2.3 兼容性调试 (16)10.3 系统验收与维护 (17)10.3.1 系统验收 (17)10.3.2 系统维护 (17)第十一章项目管理与评估 (17)11.1 项目管理流程 (17)11.2 项目风险评估与控制 (17)11.3 项目效果评估 (18)第十二章发展趋势与展望 (18)12.1 智能楼宇自控系统发展趋势 (18)12.2 行业政策与市场前景 (19)12.3 创新技术与应用展望 (19)第一章概述1.1 楼宇自控系统简介楼宇自控系统，又称楼宇自动化系统，是指利用计算机技术、通信技术、自动控制技术等，对建筑内的设备进行集中监控、管理和控制的系统。

楼宇自控系统操作手册-24页word资料

楼宇自控系统操作手册目录启动楼宇自控系统（Insight） (3)启动楼宇自控系统（Insight）并关闭计算机 (3)用户帐号 (3)打开用户帐号 (3)添加新的用户帐号 (3)创建前的准备 (3)添加Insight帐号 (3)添加BLN帐号 (4)下一步操作 (5)修改用户帐号 (5)Insight帐号的修改 (5)BLN帐号的修改 (6)用户帐号的删除 (6)删除用户帐号 (6)访问权限的修改 (7)修改对访问组的访问权限 (7)修改Insight应用或现场控制器功能的访问权限 (7)密码的修改 (8)修改密码 (8)计划编辑器（Scheduler） (8)启动计划编辑器 (8)计划编辑器的计划显示 (9)显示日计划 (9)显示周计划安排 (9)显示代替日计划安排 (9)指定计划的显示 (9)事件的计划 (10)计划事件 (10)报告的计划 (10)计划报告 (11)趋势采集的计划 (11)设置前的准备 (12)计划趋势采集报告 (12)计划的修改 (12)修改事件计划 (12)修改报告计划 (13)修改趋势采集计划 (13)计划的启用和关闭 (13)启用计划 (13)关闭计划 (14)系统轮廓 (14)启动系统轮廓 (14)系统设置的定义 (14)定义系统设置 (14)Insight PC的定义 (15)开始前的准备 (15)定义Insight PC (15)下一步操作 (16)楼宇级网络（BLN）的定义 (16)定义前的准备 (16)定义BLN (16)下一步操作 (17)现场控制器的定义 (17)定义前的准备 (18)定义现场控制器 (18)下一步操作 (19)楼层级网络（FLN）的定义 (19)定义前的准备 (19)定义FLN (19)下一步操作 (19)单元控制器（UC）定义 (19)定义前的准备 (19)定义UC (20)设备的故障维护 (21)设备故障分析 (21)点的命令控制 (21)单点命令控制 (21)点的命令控制 (22)控制一个点 (22)启动楼宇自控系统（Insight）1.打开计算机电源。

楼宇自控解决方案新风机组实现功能-格瑞特

产品目录
序号 62 产品名称产品型号
现场控制器DDC 现场控制器DDC 现场控制器DDC
GREAT-HBA40088 GREAT-HBA400G0 GREAT-HBA400C4
62
63 64 65
现场控制器DDC
现场控制器DDC
GREAT-HBA4485
GREAT-HBA4232
楼宇自控解决方案
楼宇自控解决方案
新风机组实现功能：温度调节：以新风温度和送风温度作为调节参数，把风机温度传感器测量的温度值送入DDC控制器与给定值比较，产生偏差由DDC按PID闭环规律调节表冷器回水调节阀开度以达到控制冷冻（加热）水管流量，以确保夏季和冬季的温度保持适合人体舒适的环境温度。新风阀门的调节：根据新风的温度计算和空气质量的要求，控制新风阀门的开关，使系统在最佳的风量的状态下运行。过滤网堵塞的保护：采用压差开关测量过滤器两端压差，空气过滤器两端压差过大时报警，提示清扫。
楼宇自控解决方案
6、机组台数控制按冷量需求及从能耗角度，选取最佳的冷冻机运行组合方案。 7、热泵系统主要根据热泵机组出水温度调节循环泵运行状态，以维持供水温度恒定。根据供回水温度/流量，计算出系统所需的热量，确定设备开启台数。
楼宇自控解决方案
楼宇自控解决方案
空调机组实现功能：温度调节：以空调机组回风温度作为调节参数，把风机温度传感器测量的温度值送入DDC控制器与给定值比较，产生偏差由DDC按PID闭环规律调节表冷器回水调节阀开度以达到控制冷冻（加热）水管流量，以确保夏季和冬季的温度保持适合人体舒适的环境。新风、回风阀门的调节：根据回风的温度计算和空气质量的要求，控制新风、回风阀门的开关，使系统在最佳的风量的状态下运行。过滤网堵塞的保护：采用压差开关测量过滤器两端压差，空气过滤器两端压差过大时报警，提示清扫。

格瑞特

分配操作员。初次运行软件时，请使用默认密码进入，即在用户名和密码框中都输入“ａｄｍｉｎ”，然后按确定进入软件。管理员，操作员权限系统指定，无法修改。四、软件设置
上图为主要设置工具条。请按以下步骤设置软件：１、初始化：初始化设置主要设定一些常用参数，如软件的名称、使用单位、巡更参数等。点击“系统参数设定” ，即可设定各项参数：１）使用单位参数：系统名称：即软件的名称，如可将“电子巡更软件”改为“ＸＸ公司电子安保巡检系统”。使用单位信息：按实际情况填入。２）通讯设置和变送器型号选择：在下载器中选用用户实际使用的变送器型号（ＴＰ系列为ＶｉｄｅｘＴｏｕｃｈＰｒｏｂｅ，ＰＳ系列为ＰｌｕｓｅＳｔａｒ）。
2
3
第三部分使用手册
一、设备安装和联接 ● 请您先检查产品：包括信息采集器、信息变送器、信息钮（巡更点）、软件（光盘和加密狗）、通讯线等。是否符合您的订货要求。 ● ＧＲＥＡＴ－７７００Ｂ电子巡检系统软件包括一张光盘及配套的软件加密狗一个。中心设备安装：１）将通讯线的ＲＪ１１端接入信息变送器的标有ｃｏｍｐｕｔｅｒ字样的端口２）将通讯线的ＲＳ２３２端接入电脑的ＣＯＭ１或ＣＯＭ２（串口１或２）。３）将＂加密狗＂插在打印机端口ＬＰＴ１上（ＵＳＢ加密狗请插在电脑ＵＳＢ口上）。４）将系统所配的１２ＶＤＣ电源接入信息变送器的ＰＯＷＥＲ端口。信息钮（巡更点）的安装：方法一：采用固定基座安装，仅限厚型信息钮（ＤＳ－１９９０ＡＦ５）；方法二：采用专用安装粘合剂，使用粘合剂的方法是：先将信息钮的背面及所要粘的地方均匀涂上适量的粘合剂，等待数分钟后，将这两面粘合，再待２４小时后就会完全干透。注：该粘合剂应粘在坚实，干净的平面上。二、系统软件安装软件运行环境为Ｗｉｎ９ｘ／Ｍｅ、Ｗｉｎ２０００／ＸＰ。１、将安装光盘放入光驱，执行ｓｅｔｕｐ．ｅｘｅ文件进行安装，依提示进行安装。１）软件缺省安装在Ｃ：＼ＰｒｏｂｅＮｅｗ目录中。２）用户可以修改目录名，以使软件安装在其它任何目录中。３）不要安装在＼ｐｒｏｇｒａｍｅｆｉｌｅｓ等目录名称之间有空格的目录下，且必须用不多于８个英文字母的目录名。４）安装过程中系统可能（视用户电脑）会提示要复制的文件比系统中现存的文件要旧，请选择 “是”以保存原有文件。５）安装完成后，请确认软件配套的加密狗是否已插到电脑的ＬＰＴ１（或ＵＳＢ）上，如有打印机，可将打印机通讯线直接连在加密狗上６）确认准确插入加密狗后，安装光盘中ｄｏｇｄｒｖ文件夹内的＊．ｅｘｅ（加密狗驱动）三、系统运行软件安装完成后；１、进入系统：１）点击“开始” ２）点击“程序” ３）点击“电子巡检软件”即可启动该软件用户也可将它拖至ＷＩＮＤＯＷＳ桌面上创建快捷方式，便于以后直接点击桌面图标启动。２、登录：在软件登录界面中，选择相应的等级身份进入软件。系统默认密码为：管理员用户名为“ａｄｍｉｎ”，密码为“ａｄｍｉｎ”，管理员使用系统功能设定、

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

4）现场控制器I/O口接线方式： 1、数字量输入端口：支持触点型输入或集电极数字量输入（集电极输入注意极性）
如图5-3 DI
GND 现场 DDC DI
被控设备
GND
图5-3
2、数字量输出端口：集电极输出，输出电压：24VDC，输出电流≤50 MA，
如图5-4 DO
驱动继电器
现场 DDC
24V+ DO
选择格瑞特，选择放心！
GREAT-HBA 楼宇自控产品手册
目录
前言
2
一、系统概述
3
二、系统结构
4
三、系统软件
5
四、系统网络设备
6
1）信号转换器
6
2）路由器
7
3）中继器
8
五、现场控制器
10
1）概述
10
2）产品结构
10
3）通讯接线方式
10
4）I/O 口接线方式
11
5）DDC 产品分类
13
六、设计应用
16
端口信号数量 DI DO AI AO 232 485 LON 8 8 --- - 1 12 4 - - - - 1 16 0 - - - - 1 - - --- 1 1 - - --1 - 1 3 4 8-- - 1 3 2 04- - 1 12 8 8 2 - - 1 24 16 8 2 - - 1
FROM 前一网段电缆推荐 UTP5
图 4-6.1
2、信号分配、放大，如图 4-6.2。
24VDV 电源推荐开关电源电缆推荐 RVV2*0.75 TO 后一网段 1
24V+
A1
24V-
B1
中继器
A2
A3
B2
B3
图 4-6.2 说明：中继器接线柱具体位置见设备上标注。
FROM 前一网段电缆推荐 UTP5
格瑞特产品遍布全国 26 个省、市、自治区，并远销到东南亚国家。格瑞特主营产品有美国 VIDEX 电子巡更、以色列 Synel 考勤门禁和 GREAT 自主品牌的楼宇自控系统等。格瑞特团队已经过十余年的磨炼，正在倾注更多的精力于建筑智能化和安防事业。格瑞特的企业文化：诚信成就团队创新健康格瑞特的行为准则：服务客户，真诚到永远。
驱动继电器被控设备
24V+
图5-4
3、模拟量输入端口：支持4-20MA电流输入，支持0-10V电压输入。
如图5-5所示
AO
Байду номын сангаасCOM
AO 现场 DDC
COM
+ -
被测电压 + 0-10VDC -
11
GREAT-HBA 楼宇自控产品手册
现场 DDC
AO 变送器
COM 电流输入被控设备
AO 变送器
COM
5
GREAT-HBA 楼宇自控产品手册
使系统始终处于最优化的状态下工作。四、系统网络设备
1）信号转换器 GREAT-PSG10 功能：用于 LON 网络和计算机 RS232 通讯口信号传输。可以监测 LON 网的通讯状态可以监测计算机 RS232 口的通讯状态使用方法：如图 4-1 所示
外形尺寸使用环境
24 VDC 5W 168*118*30 工作温度：-20℃-55℃ 湿度：25-90%RH
1、分配、放大功能：
可将 1 路 LON 总线分成 2 路总线，如图 4-5.1。
LON 总线前 1 级中继器
LON 总线
DDC
DDC
DDC
DDC
DDC
DDC
图 4-5.1
DDC
2、网段延伸和信号放大功能单个中继器可延伸 1330 米，如图 4-5.2。
图5-5.2电流输入型（三线制变送器）
4、模拟量输出端口支持0-10V电压输出，支持4-20MA电流输出。如图5-6所示
AO COM 现场 DDC AO COM
驱动装置 0-10V
驱动装置 0-10V 被控设备
AO COM 现场 DDC AO COM
5-6.1电压输出型驱动装置 4-20MA
驱动装置 4-20MA 被控设备
格瑞特在实践中以用户为本，不断推出新品。目前已推出第三代适用于各种领域的楼宇自控系统，且成功将楼宇自控系统和收费系统有效结合，能为用户提供更为完整的解决方案。系统功能：
格瑞特 GREAT-HBA 楼宇自控系统能对楼宇、建筑中各类机电设备：实现自动监视，自动测量各类设备的状态、运行参数及自动控制设备按规定或用户要求的模式运行。实现对空调系统用户或租用设备用户的收费管理。 GREAT-HBA 楼宇自控系统的监控功能由现场 DDC 实现，可由计算机现场下载控制方案（包括网络地址和参数的重新配置、下载应用程序、报告网络问题和启动/停止/复位设备的应用程序），使用灵活。也可在 DDC 内预置控制方案，方便安装调试。多种数据通讯方式适合各种的被控设备和实现系统集成。现场 DDC 的 I/O 口配置光电隔离，大大提高 DDC 的可靠性。
A1 B1
ROUTE
A2 B2
说明：具体线柱位置见设备上标注
图 4-4
24VDC 电源推荐使用开关电源电缆推荐 RVV2*0.75（单设备） TO 子网 DDC，推荐电缆 UTP5
7
GREAT-HBA 楼宇自控产品手册
3）通讯中继器
功能：
网段的延伸，或信号放大及信号分配。
使用方法：
技术参数：电源功耗
TO 后一网段 2
9
GREAT-HBA 楼宇自控产品手册
五、现场控制器 1）概述：现场控制器是功能层最重要的设备，主要实现对被控设备的各种状态和参数的监测和控制，并承担将有关信号通过LON网络传输到上位计算机管理软件上。一般简称为DDC（direct digital controllor）。各种不同类型的被控机电设备，可以根据用户的监控要求及设备的接口特性，选择不同接口或通讯方式的现场控制器。 2）产品结构：现场控制器采用模块化结构，包含电源模块、计算模块、通讯模块、I/O模块，I/O口光电隔离模块。如图5-1
1）需求分析
16
2）系统设计
16
3）网络结构
26
4）系统配置
26
七、基本配线
28
八、安装要求
29
九、常见故障
29
十、常用原理图
30
1
GREAT-HBA 楼宇自控产品手册
前言随着社会经济的发展、科学的进步。人们越来越重视环保和节能。采用楼宇自控系统来提高楼宇机电设备的能源绩效是一个普遍采用及有效的手段。本公司采用国际成熟总线技术研制的 GREAT-HBA 楼宇自控系统，能实现楼宇设备监测，楼宇设备控制、及楼宇设备使用收费管理等功能。 GREAT-HBA 楼宇自控系统能为用户提供提高楼宇能源绩效的完整解决方案。 GREAT-HBA 楼宇自控系统能为用户： 1）有效节约能源。 2）有效缩减物业编制。 3）有效提高设备的使用寿命。 4）有效控制物业能源坏帐。能有效降低物业单位运营成本，提高物业单位服务质量。 GREAT-HBA 楼宇自控系统适用于：智能化住宅小区综合办公大楼宾馆、酒店商业大楼等等
TO DDC 或网络设备 A 和 B 通讯电缆推荐 UTP5 FROM 24V 直流电源推荐开关电源电源电缆推荐 RVV2*0.75（单设备）说明：具体接线柱位置以设备标注为准。
PSG-10
A B 24V+ 24V-
图 4-2
6
GREAT-HBA 楼宇自控产品手册
2）路由器 GREAT-ROUTE 功能：用于两个网段的连接能够优化网络性能，提高网络通讯质量能够增加网络传输距离能够扩展网络设备数量使用方法：如图 4-3
备注
4
GREAT-HBA 楼宇自控产品手册
三、系统软件： 1）特点：专业的图形化人机对话界面支持本地或远端工作站对楼宇中各类机电设备的实时监控强大的运行数据管理强大的报警数据管理完备的操作日志管理提供历史数据和趋势图 2）操作界面全中文的图形化操作界面，简便、直观，大大降低了操作员的技术要求和劳动强度。 3）运行数据管理本系统在设备监控中，除在图形化界面上动态显示设备的状态时。还提供多种专业、标准的设备运行数据报表功能，设备的任何的运行、停止或其他状态均完整的记录在数据库中，并可提供设备的属性及档案数据。操作员可以以多种方式查询设备的运行数据并打印。 4）报警数据管理本系统在设备监控中，除在图形化界面上以优先级动态显示设备的报警状态时。还提供多种专业、标准的报警数据报表功能，设备的任何的故障、报警或其他属于报警性质的数据均完整的记录在数据库中，也可提供设备的属性及档案数据。操作员可以以多种方式查询设备的报警数据并打印。 5）操作员日志管理本系统提供完备的操作记录报表功能，任何的登录、对设备或系统的操作均记录在数据库中，能方便的查询历史操作情况。也可以打印操作日志。 6）趋势图本系统提供强大的实时和历史曲线趋势图，可以单条状显示、多条状显示等。便于用户对比分析。 7）控制算法：本系统提供了一系列基于多种数学模型的、先进的、针对不同设备和控制方案的控制算法，
PSG-10
MAX：20 个路由器
路由器
路由器
DDC
DDC
图 4-3
DDC
DDC
技术参数：电源功耗
外形尺寸使用环境主网通讯速率子网通讯速率
DDC
DDC
24 VDC 5W 168*118*30 工作温度：-20℃-55℃ 湿度：25-90%RH 78000 bps 78000 bps
接线方式：如图 4-4 TO PSG 或其他 ROUTE 推荐使用电缆 UTP5
PC 串口
