目录第一章系统说明 (2)第二章系统概述 (3)第三章系统特点 (4)第四章设计依据 (7)第五章楼宇自控系统结构 (13)第六章楼宇自控系统DDC配置 (23)第七章记录及摘要 (27)1第一章系统说明根据桂林农行的设计要求作工程设计,参照所提供之技术说明,并以品质标准进行空调自控系统设计。
选用江森公司的空调自控系统,控制范围包括以下部分:－空调系统－新风系统－冷冻站系统系统摘要一个高素质的空调自控系统是不可缺少的,所以本公司选用Johnson Controls 之空调自控系统, 空调自控系统包括网络控制器(NCU)及台数字控制器(DDC),分别分布在总控中心，现场等地方。
1台中央操作站将采用美国微软公司的视窗NT或视窗95（作业系统为运行环境，Metasys亦以开放式设计，能以不同之技术结合，如DDE，COM/DCOM，TCP/IP，ODBC，OPC，ACTIVETIVEX，BACNET等。
Metasys之LAN网络采用符合工业标准的ARCNET或Ethernet,使网络之应用更广泛，其灵活性及容错性是用户完全可以信任的，所有网络控制器(NCU)与数字控制器均是独立工作及配备电2池.所有资料\数据及程序均不会消除.本系统的好处及特点将会在下一章节详细说明.系统的优点第二章系统概述空调自控系统)的任务是创造安全、舒适与便利的工作环境，尽量减少能源消耗，提高经济效益，以获得强劲的市场竞争力。
美国江森自控公司的Metasys中央监控系统，是一个完美的建管系统。
她利用了90年代所有可以运用的先进科技技术，将每一个不同层面的装置设施结合起来，并发挥其最大的效力。
Metasys再次赋予建管系统以新的生命。
从网络设计方面，它可以透过结构化布线系统的方便，能与任何一个共用布线系统的设备联上而无须增加任何辅件，使其与其他系统的结合功能更为方便.从网络设计方面,它也能以Arcnet或Ethernet等不同形式.软件方面,METASYS也大大的开放了结合的条件,如其具有DDE功能的软件,可以跟其它软件交换资料.而其开放式平台设计跟Windows, UNIX, LonWorks及Bacnet等标准配合，使软件编写时有所依据．3第三章系统特点最先进的技术Metasys系统采用最先进的技术实现受控设备完全自动化控制，其中WIN98/NT、COM/DCOM、TCP/IP、ODBC、OPC、ActiveX、Bacnet、Lonmark等技术已经成功与BAS系统相结合，安装运行已有一万多套，并且又有Johnson Controls 百年的控制经验为强大的后盾，使得Johnson Controls提供的楼宇自控系统是其它厂家无法比拟的。

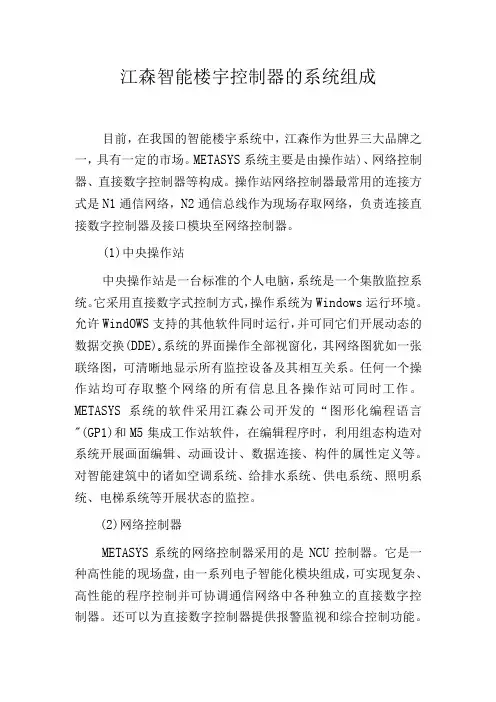

江森智能楼宇控制器的系统组成目前，在我国的智能楼宇系统中，江森作为世界三大品牌之一，具有一定的市场。
METASYS系统主要是由操作站)、网络控制器、直接数字控制器等构成。
操作站网络控制器最常用的连接方式是N1通信网络，N2通信总线作为现场存取网络，负责连接直接数字控制器及接口模块至网络控制器。
(1)中央操作站中央操作站是一台标准的个人电脑，系统是一个集散监控系统。
它采用直接数字式控制方式，操作系统为Windows运行环境。
允许WindOWS支持的其他软件同时运行，并可同它们开展动态的数据交换(DDE)o系统的界面操作全部视窗化，其网络图犹如一张联络图，可清晰地显示所有监控设备及其相互关系。
任何一个操作站均可存取整个网络的所有信息且各操作站可同时工作。
METASYS系统的软件采用江森公司开发的“图形化编程语言"(GP1)和M5集成工作站软件，在编辑程序时，利用组态构造对系统开展画面编辑、动画设计、数据连接、构件的属性定义等。
对智能建筑中的诸如空调系统、给排水系统、供电系统、照明系统、电梯系统等开展状态的监控。
(2)网络控制器METASYS系统的网络控制器采用的是NCU控制器。
它是一种高性能的现场盘，由一系列电子智能化模块组成，可实现复杂、高性能的程序控制并可协调通信网络中各种独立的直接数字控制器。
还可以为直接数字控制器提供报警监视和综合控制功能。
NCU上备有多种简单、通用的系统接口，第一个接口是标准的RS-232连接件，可连接手提电脑或输出打印机。
第二个接口是网络端口，可存取网络中所有信息。
第三个接口是调制解调器，用于远程监视或打印。
NCU网络控制器是连接操作站和现场控制器的枢纽，在系统组网中是必不可少的网络单元。
(3)直接数字控制器直接数字控制器作为现场控制分站，具有可编程功能,可不经中央处理机独立监控有关设备。
并且可以就地显示所监视的温度、湿度、压力和压差等参数。
直接数字控制器内部配有电池，能为存储器提供72小时的保护，当主机发生故障时，各分站直接数字控制器也可以独立工作。
楼宇自控技术方案-江森自控随着智能建筑技术的发展，楼宇自控技术也越来越成为建筑物自动化的一个重要组成部分。
江森自控是一个专注于楼宇自控技术研发和应用的专业公司，其自控系统方案采用了一系列的技术和设备，包括传感技术、控制技术、通信技术、软件技术等。
1. 智能化控制系统江森自控的控制系统采用智能化控制技术，通过物联网技术将各个部分的控制设备联接在一起，从而实现对整个建筑的智能化控制。
该系统采用了先进的计算机控制技术，通过软件控制整个系统，实现对楼宇内各个设备的监测和控制。
2. 传感技术江森自控的自控系统采用了多种传感技术，包括温度、湿度、光照强度、二氧化碳、烟雾、水位等传感器，通过这些传感器对楼宇内的各种数据进行实时监测和采集。
这些传感器安装在不同的地方，可以对楼宇内的各种情况进行全面的感知。
3. 能源管理系统能源管理是一个楼宇自控系统中非常重要的一部分。
江森自控的自控系统采用了先进的能源管理技术，通过对楼宇内各个能耗设备的监测和控制，实现对楼宇的能源消耗的最优化管理。
该系统不仅可以实现能源的高效利用，还可以通过对能源消耗的监测和分析，进行节能措施的制定和应用。
4. 客户化解决方案江森自控的自控系统方案可以根据客户的实际需求进行定制，针对不同的建筑物和不同的应用场景，提供最优化的自控方案。
其专业的技术团队可以根据客户的具体需求，提出相应的自控系统方案，并进行实施和调试，从而确保系统能够完美地满足客户的实际需求。
综上所述，江森自控的楼宇自控技术方案具有先进的技术手段和优秀的技术团队，能够实现楼宇内的智能化控制，并实现能源的高效利用。
同时，其还可以根据客户的不同需求提供定制化的自控方案，为客户提供更加完美的自控服务。
