江森楼宇自控系统介绍 ppt课件

暖通空调
Air-Handling Unit Boilers Pumps Fans
Energy Control Variable Air Volume
Air Quality
5
没有BA系统会出现什么问题？？？
江森楼宇自控系统介绍
6
管理问题！维护问题！
管理网络
暖通设备冷却塔
水泵制冷机
控制设备
暖通设备 VAV末端风机盘管
江森楼宇自控系统介绍
12
智能建筑集成管理系统（IBMS）
分层分布式结构，分三层:
最上层为监控管理中心，负责整个系统协调运行和综合管理；
中间监控层及子分系统，具有独立运行能力，实现各系统的监测和控制；
下层为现场设备层，包括各类传感器、探测器、仪表和执行机构等。
江森楼宇自控系统介绍
13
安防
Doors PIR
Integration
客房门锁
Doors Buildings Occupancy Feed Forward
能源
Utility Monitoring (Elec/Water/Gas/Oil)
Tenant Building Air/Water Heat Lighting
Back-up Generation
VAV一体化控制器VMA1600
扩展模块 IOMx710
江森楼宇自控系统介绍
网络控制引擎 NAEx510
通用控制器 FEC1610
联网风机盘管TEC26xx
19
独立控制
温度回路
湿度回路
回风控制
温度传感器湿度变送器其他水阀执行器风阀执行器风机启停
控制器输入点

江森系列控制器入门培训

医疗设备：医疗仪器、医疗机器人等
汽车电子：车载娱乐系统、自动驾驶系统等
技术创新及突破
智能控制技术：实现更加智能化的控制和管
理
物联网技术：实现设备间的互联互通和数
据共享
云计算技术：提高数据处理
和分析能力
人工智能技术：实现更加智能化的决策和预
测
稻壳学院
THANK YOU
汇报人：
汇报时间：20XX/01/01
主要模块介绍
控制器主板：核心部件，负责控制和协调各个模块的工作
输入模块：接收来自传感器的信号，如温度、湿度、压力等
输出模块：控制执行器，如电机、阀门等
显示模块：显示控制器的工作状态和参数，如温度、湿度、压力等
通信模块：与其他设备进行通信，如PLC、计算机等
电源模块：为控制器提供稳定的电源，保证控制器的正常工作
江森系列控制器未来发展及趋势
PART 1
江森系列控制器概述
控制器功能介绍
报警功能：当设备出现异常时，发出报警信号
监测功能：实时监测设备的运行状态和参数
控制功能：实现对设备的自动控制和调节
通行数据和历史记录
维护功能：提供设备的维护和保养建议
基本操作流程
启动软件：打开江森系列控制器软件，进入主界面登录系统：输入用户名和密码，登录系统选择设备：在设备列表中选择需要操作的设备操作设备：根据需要，进行参数设置、数据查看、故障诊断等操作保存设置：完成操作后，保存设置并退出系统关闭软件：关闭江森系列控制器软件，结束操作
常用功能及设置
控制器应用领域
工业自动化：用于控制生产线、机器人等设备
智能家居：用于控制家电、照明、安防等系统

BA控制原理(江森)

• 空调机组的湿度调节
将回风湿度与设定值比较，通过DDC按照PI规律调节加湿电动阀开度以保证加湿度。
27 精选课件ppt
空调机组的监控要求
• 空调机组CO和CO2浓度调节
为保证空气质量，选用CO和CO2传感器，当浓度升高时调节新风风阀开度。
• 新风、回风、排风的比例调节
根据新风温湿度、回风湿温度在DDC中计算回风与新风焓值。按照回风与新风的焓值比例控制新风阀、回风阀的开度比例，使系统运行在最佳的新风、回风比例状态。
换热系统的其它监控要求
• 定时启停控制
根据时间假日程序自动启停设备
• 设备时间累计与均衡调节
累计设备运行时间，均衡控制设备启停，保证每台设备运行时间相同，以延长设备使用寿命
23 精选课件ppt
空调、新风机组的控制工艺
24 精选课件ppt
空调机组示意图
25 精选课件ppt
空调、新风机组的控制内容
38 精选课件ppt
供配电系统的监控原理
☆高压进线
•监测高压进线主开关状态 •监测高压进线电压、电流、功率因数等 •监测高压母联开关状态
☆低压出线
•监测低压出线主开关状态 •监测低压出线电压、电流、功率因数等 •监测低压母联开关状态
☆变压器
•变压器超温报警
39 精选课件ppt
电梯系统的控制工艺
电梯系统一般都由厂家配套提供的控制器来控制运行，所以对电梯系统的监控主要集中于在对电梯运行状况、故障报警、运行方向进行监视，由电梯供应商提供相关监视接口（触点或通信协议）。
40 精选课件ppt
照明系统的控制工艺
☆照明回路状态、故障监测
☆照明回路开/关控制
根据排定的工作及节假日时间表，定时开关照明回路，自动统计照明回路工作时间，提示维修。

江森楼宇自控系统简介剖析课件

施耐德楼宇自控系统
施耐德电气是全球能效管理领域的领导者，其楼宇自控系统以高效、可靠、灵活著称，为各类建筑提供智能、节能的解决方案。
相关技术论文阅读推荐
《楼宇自控系统在智能建筑中的应用与发展》
该论文详细阐述了楼宇自控系统在智能建筑中的应用场景、优势以及发展趋势，对于了解该领域的技术发展具有很高的参考价值。
江森楼宇自控系统硬件设备
传感器
温度传感器
实时监测和调节楼宇内的温度，确保舒适的室内环境。
光照传感器
测量室内光照强度，配合窗帘或百叶窗自动调节阳光摄入量。
湿度传感器
监测室内湿度，防止过湿或过于干燥的空气对居住者造成不适。
空气质量传感器
监测室内空气质量，及时发现并处理异味、烟雾等不良气体。
控制器
特点
江森楼宇自控系统具有高度集成性、灵活性、可靠性以及可扩展性，能够实现楼宇设备的远程监控、数据采集、设备联动以及节能控制等功能。
系统组成与架构
系统组成
江森楼宇自控系统主要由传感器、执行器、控制器、通讯网络等组成，实现对楼宇设备的实时监控与控制。
系统架构
江森楼宇自控系统采用分布式架构，按功能分为中央管理层、网络通信层和设备控制层。中央管理层负责全局监控，网络通信层负责数据传输，设备控制层负责设备控制。
江森楼宇自控系统的发展历程
初始阶段
早期的江森楼宇自控系统主要关注设备的独立控制，尚未形成完整的体系。
发展阶段
随着技术的发展，江森楼宇自控系统逐步实现了设备的集中监控和远程管理。
成熟阶段
目前，江森楼宇自控系统已经发展成为集成了设备管理、远程监控、数据分析、节能控制等多种功能的综合性管理系统。

江森自控楼宇自动化控制说明书课件

devices
8
第一节硬件使用
一、外观
6、地址拨码MAC Address DIP-Swtich
二进制地址拨码开关
9
第一节硬件使用
一、外观
7、终端电阻EOL（END OF LINE）
终端电阻：默认OFF
10
第一节硬件使用
一、外观
8、状态灯
电源灯故障灯 SA总线灯 FC总线灯
11
第一节硬件使用
一、外观
9、显示器（如有）
Integral 或者
Stand-alone
12
第一节硬件使用
二、硬件设置
1、地址
An FEC/VAM1600 has two addresses
Байду номын сангаас
Network sensors can have one of five addresses: 199~203 Only on SA Bus
3、若上位机是NCE25，则最多支持32个BACNET设备。
E) Max 4,570m per trunk
F) Max 2,012m between two fiber modems
3
第一节硬件使用
一、外观
1、电源
电源：20-30VAC，50或60 Hz，最大10 VA，加上所有的 BO 以及可配置的输出负载。
4
第一节硬件使用
一、外观
2、现场总线FC BUS
三芯屏蔽绞线菊链连接
5
第一节硬件使用
一、外观
3、扩展总线SA BUS
四芯屏蔽双绞线菊链连接
PWR与 COM 采用一对绞线
江森自控楼宇自动化控制培训

江森自控楼宇自动化控制说明书

5 江森自控楼宇自动化控制说明书
第一节硬件使用
一、外观
3、扩展总线SA BUS
四芯屏蔽双绞线菊链连接
PWR与 COM 采用一对绞线
SA+与 SA采用一对绞线
6 江森自控楼宇自动化控制说明书
第一节硬件使用
一、外观
4、物理点位
BO点
CO点
AO点
UI点
7 江森自控楼宇自动化控制说明书
BI点
第一节硬件使用
江森自控楼宇自动化控制培训

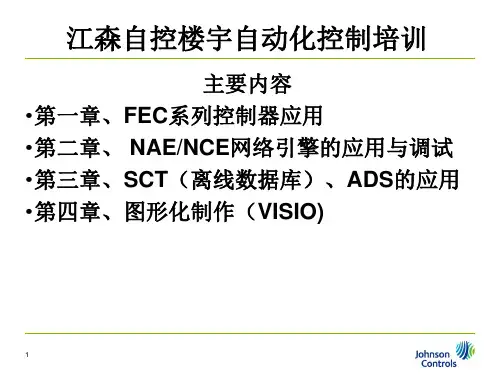

主要内容 •FEC系列控制器应用 •NAE/NCE网络引擎的应用与调试 •SCT（离线数据库）、ADS的应用 •VISIO)
1 江森自控楼宇自动化控制说明书
第一章 FEC系列控制器应用
2 江森自控楼宇自动化控制说明书
第一章 FEC系列控制器入门培训
第一节第二节第三节第四节
devices
8 江森自控楼宇自动化控制说明书
第一节硬件使用
一、外观
6、地址拨码MAC Address DIP-Swtich
二进制地址拨码开关
9 江森自控楼宇自动化控制说明书
第一节硬件使用
一、外观
7、终端电阻EOL（END OF LINE）
终端电阻：默认OFF
10 江森自控楼宇自动化控制说明书
一、外观
5、6-Pin Modular Jack
• Used for Network Sensors, VMA Balancing Sensor and Wireless Commissioning Converter
• 3 twisted pair (6 conductors) • Two wires for network communication • Two wires for network sensor power • Two wires to supply 15V@200mA Power • Allows for a maximum length of 30 m • Cannot be daisy-chained to other

江森VAV空调自控培训手册

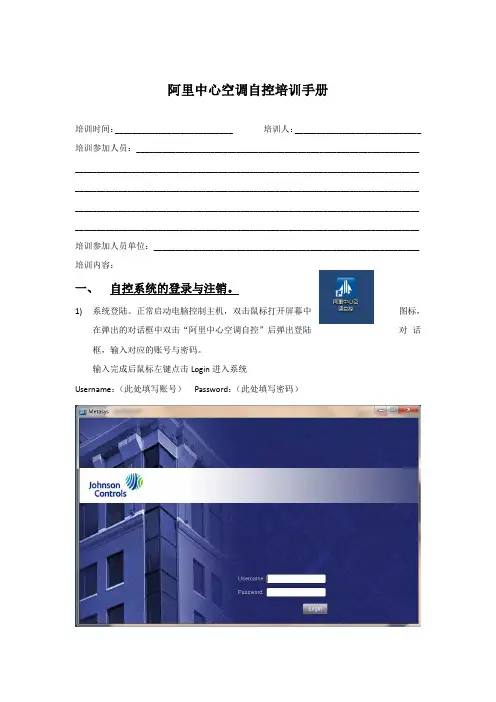

阿里中心空调自控培训手册培训时间：___________________________ 培训人：_____________________________ 培训参加人员：_________________________________________________________________ _______________________________________________________________________________ _______________________________________________________________________________ _______________________________________________________________________________ _______________________________________________________________________________ 培训参加人员单位：_____________________________________________________________ 培训内容：一、自控系统的登录与注销。

1)系统登陆。

正常启动电脑控制主机，双击鼠标打开屏幕中图标，在弹出的对话框中双击“阿里中心空调自控”后弹出登陆对话框，输入对应的账号与密码。

输入完成后鼠标左键点击Login进入系统Username：（此处填写账号）Password：（此处填写密码）2)系统注销。

注销系统，请点击用户界面菜单栏的Logout 按钮；退出系统，请点击用户界面菜单栏的Exit 按钮。

注：如果您正在显示区域中进行编辑操作，Metasys 软件将会终止注销或退出程序并显示对话框，提醒您在编辑模式中无法注销或退出。

您在注销或退出系统之前必须通过保存或取消变化来退出编辑模式二、用户界面1.用户界面包含四个区域：菜单栏、显示区、导航区及状态栏。

楼宇自控系统基本培训(28P)

549-021
549-022
549-023
• MEC 110 - 8DI,8DO,8AI,8AO，HOA
549-031
• MEC 210 - 8DI,8DO,8AI,8AO,EXP，HOA
549-032
• MEC 310 - 8DI,8DO,8AI,8AO,EXP,MODEM ，HOA 549-033
2023/10/8
Siemens Building Technologies
12
暖通空调系统的监控
2023年10月8日
星期日
Siemens Building Technologies
13
(2) 给排水系统监控；
BAS系统根据大楼用水量的变化,及时调整系统中生活水泵的运行台数以达
到供水量与需水量之间的平衡,实现泵房的最佳运行,实现高效率、低
个智能分站，对整个大厦的照明设备进行集中的管理控制，称为照明与
动力监控系统。该系统包括大厦各层的照明配电箱、事故照明配电箱以
及动力配电箱
控制内容如下：
1、运行信号、故障信号、手/自动信号
2、按时间程序对不同区域的照明设备分别进行开/停控制。
3、正常照明供电出现故障时，该区域的事故照明立即投入运行。
DDC控制器根据室外温度来改变送风温度设定值对送风温度进行PID控制
。通过调节冷冻水二通阀的开度，使回风温度保持在设定值范围内，当
风机停止时冷冻水二通阀将会关闭，以求节约能源。
2023年10月8日
星期日
Siemens Building Technologies
10
新风机
2023年10月8日
星期日
Siemens Building Technologies

楼宇自控系统(BAS)培训资料

楼宇自控系统(BAS)培训资料
• 楼宇自控系统概述 • 楼宇自控系统技术基础 • 楼宇自控系统应用场景 • 楼宇自控系统的实施与管理 • 楼宇自控系统的未来发展
01
楼宇自控系统概述
定义与特点
定义
楼宇自控系统（BAS）是一种集散控制系统，用于对建筑物内的机电设备进行自动化监控和管理。
特点
具备高度的集成性、智能化和自动化特点，能够实现设备的远程监控、数据采集、报警提示等功能。
楼宇自控系统可以通过自动调节设备运行状态、优化设备运行参数等方式，实现节能目标。
节能策略制定
根据实时数据和历史数据，楼宇自控系统能够分析出能源使用的规律和特点，从而为制定节能策略提供依据。
空调系统控制
空调设备监控
楼宇自控系统可以实时监控空调设备的运行状态，如温度、湿度、
空气质量等。
空调系统优化
绿色节能
通过优化楼宇能源系统，降低能源消耗，实现绿色建筑的目标。
可再生能源利用
利用太阳能、风能等可再生能源，减少对传统能源的依赖。
系统集成与互联互通
系统集成
实现楼宇各子系统的集成控制，提高系统整体运行效率。
互联互通
实现楼宇自控系统与其他系统的互联互通，提高信息共享和协同工作能力。
标准与规范
制定和完善楼宇自控系统的标准与规范，促进系统的互通性和互操作性。
系统集成
系统集成是将各种子系统集成到一个统一的管理平台中，实现信息共享和协同工作。系统集成可以实现楼宇自控系统与其他系统的无缝对接，提高系统的整体性能和可靠性。同时，系统集成还可以降低维护成本和管理难度，提高楼宇的运行效率和管理水平。
03
楼宇自控系统应用场景
智能建筑节能

江森楼宇自控培训

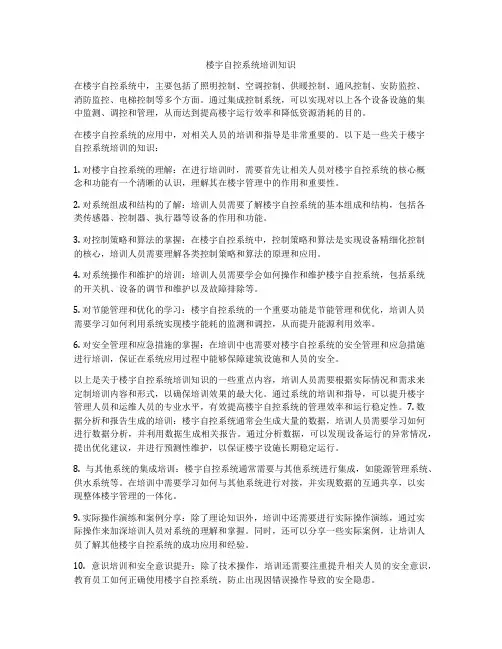

楼宇自控系统培训
一、楼宇自控系统
• BASBuilding Automation System定义: 用计算机过程控制、自动化仪表和网络通信技术, 对建筑物内机电设备如:空调机组、风机、水泵等的运行状况及建筑物的环境参数进行自动检测、监视、优化控制及管理的系统.
BAS属于计算机生产过程控制系统领域,是计算机生产过程控制系统在民用建筑中的重要应用分支. 因此其设备制造、检验、设计、安装、验收标准, 都应符合国家现行的电气、计算机过程控制以及自动化仪表专业的相关标准和规范.
中央操作站主要功能
1.各类报告清单 2.密码保护5级 3.图形化编程语言 4.状态改变报告
5.报警信息报告 6.报告分组/报警管理 7.监控点历史 8.累积、统计功能 9.数据库下传/上载功能 10.图形化操作站工作环境 11.能量管理控制 12.时间预定功能 13.设备循环/启停保护 14.重型设备启/停延时 15.供电恢复启动程序 16.用电量限定/负载循环
楼控的控制原理
楼宇自系统的控制目的是提供温湿度舒适的控制,节省能源.其控制范围为冷冻站系统、空调机组系统、新风机组系统、送排风系统、给排水系统、变配电系统、发电机组、照明系统、电梯监视系统等. 冷冻站控制系统受控设备由冷水机组、冷水泵、冷却泵、冷却塔等组成,自控主要目的就是协调设备之间的连锁控制关系进行自动启停和状态监视,同时根据供回水温度,压力,回水流量等参数计算系统冷负荷,控制机组运行台数, 已达到节能的目的. 空调机组控制系统通过空调机组向特定区域提供经过处理的空气达到特定区域的环境保持舒适性的目的厂区要达到规定温湿度要求,通过检测温湿度参数,与设定值进行比较,通过DDC计算以控制水阀开度、设备启停达到保持舒适性环境和节能的目的,同时实时检测各设备状态报警及时对设备进行检修维护.

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

为什么要使用BAS
某大厦楼宇控制系统的节能比较
中央空调系统
额定功率约720KW，每天使用 8小时，使用BA后，每天使用7 小时，每年运行200天，0.8元 /度
照明系统
额定功率约300KW，每天使用 12小时，使用BA后，每天使用 10小时，每年运行360天，0.8 元/度
不使用BAS前(元)
江森楼宇自控系统
Control System, Western Region, Greater China Page 1
楼宇自控系统介绍
楼宇自控系统简介空调自控典型应用工程界面划分自控系统设备简介
Control System, Western Region, Greater China P2age 2
Control System, Western Region, Greater China Page 9
楼宇自控原理
控制原理
ADS/ADX
SA BUS BACnet MS/TP
通用控制器 FEC2610
网络控制引擎
扩展模块 IOMx710
传感器执行器 Control System, Western Region, Greater China Page 10
使用BAS(元)
每年节约(元)
720×8×200×0.8 =92.16万
720×7×200×0.8 =80.64万
921600-806400 =11.52万
300×12×360×0.8 =103.68万
300×10×360×0.8 =86.40万
1036800-864000 =17.28万
每年总节约(元)
他的教室總是太熱或太冷。
他發明的室內恒溫器誕生了一個新行业。
第一台电动房间恒温器获得专利，由此开创了建筑控制行业，也催生了一家新公司。
1885年，在密尔沃基投资者参与下，江森电器服务公司成立，从事建筑用自动温度调节系统的制造、安装和服务。
为什么要使用BAS
会议室
环境
随着会议室的人数增多，室温会上升。
为什么要使用BAS
Control System, Western Region, Greater China Page 3
为什么要使用BAS
Control System, Western Region, Greater China Page 4
公司起源于1883年的一次创新，创新人是在当时的威斯康新州Whitewater镇 State Normal School的教授Warren S. Johnson.
环境
当有人离开会议室时，室温会下降。
AHU通过降行响应。
机械系统
Control System, Western Region, Greater China Page 6
控制
此时，温控器感测到温度降低，并将其与设定温度比较，这时需要机械设备降低制冷能力，使室温回到温度设定点。
什么是BAS
楼宇自动化控制系统是将建筑物或建筑群内的暖通空调、给排水、供配电、电梯、供热等众多分散设备的运行、安全状况、能源使用状况及节能管理实行集中监视、管理和分散控制的建筑物管理与控制系统。称为BAS（Building Automation System）。
冷热源系统通排风系统
空调系统给排水系统
T2000
TS-1
T125
T6000
TEC（联网）
TV-1
VG4000
VA7010
Control System, Western Region, Greater China Page 13
风机盘管控制-四管制
T2000
TS-1
T125
T6000
TEC（联网）
TV-1/TV-2
VG4000
VA7010
风机盘管控制新风机组控制空调机组控制冷源控制热源控制送排风机公共照明控制集水坑控制电梯系统监测冷机系统数据监控变配电系统监测
Control System, Western Region, Greater China Page 12
风机盘管控制-两管冷暖型
AHU通过提高冷水盘管冷冻水流量进行响应，制冷机通过提高其制冷能力进行响应。
机械系统
控制
温控器感测到温度升高，并将其与设定温度比较，这时需要机械设备提高制冷能力。
Control System, Western Region, Greater China Page 5
为什么要使用BAS
会议室
扩展模块 IOMx710
控制电脑
DDC控制器
控制网络传感器、执
行器
楼宇自控系统介绍
楼宇自控系统简介空调自控典型应用工程界面划分自控系统设备简介
Control System, Western Region, Greater China P1a1ge 11
空调系统典型应用
空调自控典型应用
Control System, Western Region, Greater China Page 14
新风机控制
数字输入数字输出模拟输入
DI
DO
AI
4
2
1
模拟输出 AO 1
TOTAL 8
新风风门控制 M9000
滤网报警 P233
调节水阀 VG1000
电梯监测系统变配电监测系统
Control System, Western Region, Greater China Page 8
什么是BAS
控制对象
冷热源系统空调新风通风机组给排水系统照明系统变配电系统电梯系统计量等
主要益处
降低机电设备的能耗，投资回报率较高预防突发事故发生，保护设备提供能够自动调节的舒适环境将整个建筑内的所有机电设备统一管理在图形化操作界面上完成一切操作，节约人力
11.52+17.28 =28.8万
我们针对空调和照明，做了一个比较：使用BAS后，每年可节约28.8万元，BAS开始投资150万元，系统5年就可收回楼宇自动控制投资，且没计算节约运行人员的费用。按设备寿命15年计算，总共可增值 28.8*15－150=282万元
