Johnson Controls
33
NAE网络控制引擎特点
Johnson Controls
34
NAE网络控制引擎特点
Johnson Controls
35
NCE网络控制引擎特点
NCE 25
� 与NAE35/45类似的硬件结构 � 基于Web结构，内置用户界面，可通过
IE直接多用户访问。（最多2用户） � 内置一个33点I/O现场控制器（BACnet
� 全球最大的暖通空调及冷冻设备 （HVAC&R） 服务供应商
� 全球最大的5家火灾报警系统提供商之一 � 全球最大的10家消防和安全系统经营企业之
一 � 拥有世界上最大的设施性能数据库 � 管理着超过12亿平方米的建筑设施 � 拥有超过120年的建筑设施系统经验 � 拥有40年的设备管理经验
Johnson Controls
Johnsቤተ መጻሕፍቲ ባይዱn Controls
22
BAS的节能控制效果
�对冷冻泵循环系统、冷却泵循环系统、冷却塔风机系统等设备实施 变频控制后的基本节能效果为35%～55%
�BAS可以大大提高温湿度控制精度。一般来说，运用 BAS监控与常规 空调控制相比，在提高控制精度方面，可以节省 20％左右的冷量
�变风量空调控制可减少空调负荷15%～30%，针对工作时间和非工作 时间，以及环境中人员热源的多少，自动调整控制的设定值，实现 最佳节能控制
FEC控制 器
Johnson Controls
IOM扩展模块
VMA一体化控制器 FCU联网温控器
38
FEC现场控制器简介
FEC硬件及特点
�BACnet MS/TP现场控制器 �包含FEC控制器、IOM扩展模块 �部分型号提供本地LCD显示及监控 �现场接线方便 �状态指示灯（电源、故障、SA、FC、EOL） �通用输入输出点 �蓝牙无线调试功能 �可选的无线通讯组件

江森楼宇自控系统简介剖析课件

江森楼宇自控系统简介剖析课件

施耐德楼宇自控系 统
施耐德电气是全球能效管理领 域的领导者，其楼宇自控系统 以高效、可靠、灵活著称，为 各类建筑提供智能、节能的解 决方案。
相关技术论文阅读推荐
《楼宇自控系统在智能建 筑中的应用与发展》
该论文详细阐述了楼宇自控系统在智能建筑 中的应用场景、优势以及发展趋势，对于了 解该领域的技术发展具有很高的参考价值。
江森楼宇自控系统硬件设备
传感器
温度传感器
实时监测和调节楼宇内的温度，确保舒适的 室内环境。
光照传感器
测量室内光照强度，配合窗帘或百叶窗自动 调节阳光摄入量。
湿度传感器
监测室内湿度，防止过湿或过于干燥的空气 对居住者造成不适。
空气质量传感器
监测室内空气质量，及时发现并处理异味、 烟雾等不良气体。
控制器
特点
江森楼宇自控系统具有高度集成性、灵活性、可靠性以及可扩展性，能够实现楼宇设备的远程监控、数据采集、 设备联动以及节能控制等功能。
系统组成与架构
系统组成
江森楼宇自控系统主要由传感器、执行器、控制器、通讯网络等组成，实现对 楼宇设备的实时监控与控制。
系统架构
江森楼宇自控系统采用分布式架构，按功能分为中央管理层、网络通信层和设 备控制层。中央管理层负责全局监控，网络通信层负责数据传输，设备控制层 负责设备控制。
江森楼宇自控系统的发展历程
初始阶段
早期的江森楼宇自控系统主要关注设备的独立控制，尚未形成完整 的体系。
发展阶段
随着技术的发展，江森楼宇自控系统逐步实现了设备的集中监控和 远程管理。
成熟阶段
目前，江森楼宇自控系统已经发展成为集成了设备管理、远程监控、 数据分析、节能控制等多种功能的综合性管理系统。

Metasys BAS

Metasys BAS
Delete these instructions before final use.
江森自控 —全球首选品牌
全球标志性项目
Placing a photo into the image area • Insert a photo (choose “Insert” > “Picture” > “From File”, select the appropriate image) • Size and position the photo over the right quadrant • Select the photo, right click and select “Order” > “Send to back” Changing or moving a photo in the image area • Select the image and move/scale as desired (or delete to place a new photo) • Once the new image placement is finalized, select “Order” > “Send to back”
Delete these instructions before final use.
江森自控 —全球首选品牌 上海环球金融中心 台北101大楼 吉隆坡双子塔 澳门威尼斯人酒店 广州大学城
印度德里ITC 绿色中心
悉尼歌剧院
北京世纪财富中心
亚洲标志性项目（ 亚洲标志性项目（二）
Placing a photo into the image area • Insert a photo (choose “Insert” > “Picture” > “From File”, select the appropriate image) • Size and position the photo over the right quadrant • Select the photo, right click and select “Order” > “Send to back” Changing or moving a photo in the image area • Select the image and move/scale as desired (or delete to place a new photo) • Once the new image placement is finalized, select “Order” > “Send to back”

江森Metasys系统简介.ppt

江森Metasys系统简介.ppt

METASY系S 统三级控制设备
直接数字控制器
设臵在受控设备的现场，可支持不
?同性质的监控点 ： 模拟量输入（ AI）.
? 模拟量输出（ AO）. ? 数字量输入（ BI）. ? 数字量输出（ BO）.
METASY系S统三级控制设备
直接数字控制器
配合江森公司二种现场控制级网络有 二种产品。
DX-910为0 配合工业标准网而设计. 它 有:8 个AI；8个BI；2/8个AO；6个BO。输入 /输出共24/30点 .
历史和趋势功能
历史记录：所有监控点历史都自动存放在 网络控制器内，模拟量的输入 / 输出每 10分钟采集一次（用户 可自行设定），数字量输入 /输 出最后 10次状态变化记录在网 络控制器内，过去 24小时记录 随时可以调用。
动向趋势：可通过曲线图、柱状图等对任 何监控点进行趋势分析，采样 时间从一分钟至二小时可调。
METASY系S统软件功能
记录和摘要功能
根据时间表自动执行命令制作报表
? 系统内的所有监控点总表 ? 所有正在报警中的监控点 ? 所有正在被超越控制的监控点 ? 所有被指定为需要打印的项目 ? 一星期活动启停表 ? ……
METASY系S统软件功能
节能功能
根据节能软件，可实时分析统 计电力、能耗数据与历史数据进行 比较。合理分配电力消耗。变设定 值控制不仅提高人的舒适感，而且 节能效果明显。变流量控制，台数 控制也能取得较好的节能效果。
METASY系S 统优点
延长使用寿命： METASY通S过程序控制， 延长设备的使用寿命。
确保大厦安全： METASY具S有联网功能， 可将消防报警和安全保 卫系统纳入 BA以确保大 厦的人身、财产安全。
提高大厦品位：业主使用了 BA系统 （METASY）S可使大厦向 智能化方向迈进了一 步，提高了大厦的品 位。

江森楼宇自控系统结构介绍

江森楼宇自控系统结构介绍


北京东方广场

Shanghai Mori Building 上海环球金融中心

深圳华为科研中心
10
LOGO的变更
↗
11
楼宇自控的目标
• 实现楼宇内各机电设备的自动控制 • 降低大厦的运营成本、能源成本 • 延长机电设备的使用寿命，提高大楼安全性
12
楼宇自控的组成
• • • • •
现场设备 独立控制 系统网络 软件平台 数据集成
29
系统网络
30
楼宇自控的组成
• • • • •
现场设备 独立控制 系统网络 软件平台 数据集成
31
软件平台
• • • • • • •
完成与现场网络的通讯，收集所有的现场数据 在网络上发布动态图形和易于使用的人机界面 管理并发送各种报警、告警信息至打印机或eMail 转化现场数据容易理解的曲线或分析图等 记录历史数据，协助用户维护设备 提供能源管理手段 与其他系统共享数据
数字输入 隔离电路 CPU 处 理器 模拟输入 A/D转换 A/D转换 模拟输出 隔离电路 数字输出
传感器
物理量变化
执行机构
17
独立控制
温度回路
温度设定值
控制算法
服务区域 实际温度
室内或风道 温度传感器
水阀开度
送风温度
18
独立控制
湿度回路
湿度设定值
控制算法
服务区域 实际湿度
室内或风道 湿度变送器
压力 — 开关通用控制器 /传感器；空气 — /制冷站 液体； / HVAC
空气处理机 冷水机组
阀门 — 球阀通讯总线 /柱塞阀/蝶阀；黄铜 /青铜/铸铁 / — N2 / LonWorks / BACnet 不锈钢；两通/三通； 驱动器 — 水阀/风阀；开关/调节；

江森自控介绍

江森自控介绍

楼宇自控系统控制范围：
热交换系统 通过网关进行集成。
新风机组 每台新风机组安装风道式温度、湿度传感器，检测送风温湿度，由送风温度 与设定值偏差按PID调节二通水阀，由送风湿度与设定值比较控制加湿器 开关，保持送风温湿度在要求的控制范围内； 每台新风机组安装防冻报警开关，DDC一旦检测到表冷器温度低于设定 极限值，发出报警信号，并自动关闭风机和风阀，同时打开热水阀； 设置初效过滤网堵塞报警，及时清洗过滤网灰尘； 程序联锁：完成风机、风门、水阀状态连锁程序 ； 设置室外温度传感器检测新风温度，用于过渡季节的全新风操作； 定时控制：按照大楼的日程安排，预先制定最佳时间假日表程序。
江森自控

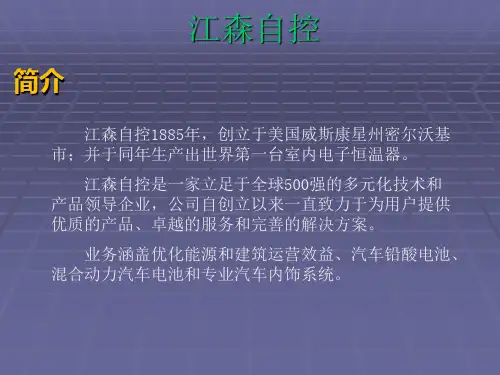

简介
江森自控1885年，创立于美国威斯康星州密尔沃基 市；并于同年生产出世界第一台室内电子恒温器。 江森自控是一家立足于全球500强的多元化技术和 产品领导企业，公司自创立以来一直致力于为用户提供 优质的产品、卓越的服务和完善的解决方案。 业务涵盖优化能源和建筑运营效益、汽车铅酸电池、 混合动力汽车电池和专业汽车内饰系统。

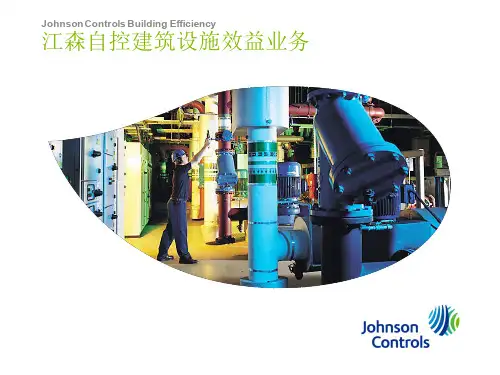

江森自控建筑设施效益业务
江森自控建筑设施效益业务
产品和服务
为非住宅建筑的供热、暖通空调、照明、工业制冷和 安防消防系统提供全线的产品和服务。目前这些产品服务 已经全部在中国市场开展业务，并且积累了大量的成功案 例。 提供综合楼宇管理系统，通过Metasys系统整合所有 楼宇系统，使楼宇环境更加易于控制和管理，令用户稳健 掌握系统，方便获取信息，为众多中国建筑提供有效保障。 提供综合有效的解决方案： ①建筑改造 ②控制系统升级 ③建筑全生命周期咨询
能源
Utility Monitoring (Elec/Water/Gas/Oil) Tenant Building Air/Water Heat Lighting Back-up Generation

江森楼宇自控简介

超过1000座楼宇，从校园到商用楼宇，从监狱到高速公路收费口
跨越14种不同品牌的楼宇系统，少至26个信息量，多达15000点
连接企业资产管理系统
ARCHIBUS，通过ODBC以及SOAP Web Service VFA Capital Planning，通过ODBC Utility Bills 无纸付款系统通过 Electronic Digital Interchange 电子数据交换(EDI) 气象信息通过 NOAA 接口标准
Case Study State of Missouri
美国密苏里州案例
中央服务器完成数据的标准化，并将不同建筑内的信息储存在统一数据库中；
使用仪表盘汇总不同建筑物的能耗与成本
察看单个建筑的详细分析 企业帐单分析，跟进调查异常情况
汇总建筑物的报警事件数量，12hr / 24hr / 3d / 7d / 1m…
Our Vision
“A more comfortable, safe and sustainable world”
Johnson Controls Inc. 江森自控 全球运营
年销售额超过381亿美元，已连续60年增长
成员身份
全球环境管理协会
财富杂志世界500强企业排名219位 名列道琼斯可持续发展世界指数榜 具有超过120年的楼宇系统经验 具有超过40年的设施管理经验 世界节能组织首选厂商 美国政府选定的能源管理合作商
成为价值2000亿美元的全球建筑环境市场上最大的集成产品、系统和服务供应商 提供集成化的控制器件和系统单元，并将大幅提高各种设施的运营效益 管理着全球超过12亿平方米的建筑设施 整合系统化的建设与服务 加强设计与咨询能力

江森楼宇自控自控介绍

–消防预警安全审计 –安全系统数字化
24
为客户解决问题
• 能源成本
–能源管理 –可持续性 –技术演进 –基础设施改造 –延长维护周期 –不动产管理 –设施利用率问题 –法律规范
25
设施效益业务概况 优化设施使用寿命周期的各个阶段
设施使用寿命周期
计划 / 评估 购买 / 优化 设计 / 建造 运营 / 维护
建筑设施效益 127亿美元 我们是适合任何楼宇环境的一站式楼宇 解决方案全球领导者，我们致力于为所 有楼宇增加能源效益以及运营绩效。
动力解决方案 43亿美元 全球最大的铅酸汽车蓄电池生产商，并 且继续开发混合动力汽车使用的先进化 学电池，推行行业的不断发展。近80% 的电池销往零部件市场，另外20%则为 其他品牌汽车制造商制造。
– 超过1,300家分支机构 – 员工超过140,000名 – 业务遍及125个国家
2
江森自控
江森自控是创造智能环境的全球领导者， 将创造力融入人们的生活、工作和出行中。
一个全球化年销售额346亿美元的多元化跨行业的公司
专业汽车内饰 175亿美元 我们是面向全球各大汽车制造商的市场 领导者，为轻型轿车和卡车，提供创新 的座椅系统、顶饰系统、驾舱车门系统 、仪表盘、汽车电子产品和电子能源管 理系统。
我们的环境保护行动意味着缩减： 12.1亿吨CO2 440万吨NO 720万吨SO2 129,000吨颗粒物(PM10) 34.6吨汞 57.6吨镉 3.2吨铅排放 相当于栽种38亿棵树或消除2.5亿辆中等排量轿车的尾气污染
13
可持续性发展是我们的事业
美国环境保护署曾两次 总能源节省量预测 (1990年至2000年) (1999年和2001年) 表彰江 1. 节约能源成本 167亿美元 森自控，并授予“年度能源 2. 节约电力1.66亿兆瓦时 之星®”的最高奖励，至今 3. 降低电力负荷2,511兆瓦 (相当于新建6个400兆瓦的电厂) 还没有第二家公司获此殊 4. 少排放2.17亿吨CO2 (相当于栽种6.5亿棵树或者消除4200万 荣。 辆中等排量轿车的尾气污染)

江森楼宇自控系统简介


温度传感器
METASYS系统现场执行器件
用于测量空气的相对湿度，并转变成010V的标准信号。 有室内型、室外型、风管型。 工作范围：5-95%RH。 测量精度：+2%。
湿度传感器
METASYS系统现场执行器件
VA-7010用于控制风机盘管阀门 VA-7150用于DN15-DN32之间的阀门 VA-7200用于DN25-DN50之间的阀门 RA-3000用于DN65-DN100之间的阀门 FA-3200用于DN100-DN150之间的阀门
江森METASYS系统采用开放式结构， 完全符合BACnet标准。
METASYS运用的尖端科技
BACnet Ethernet, ARCNET, Token Ring LonWorks TCP/IP, Optomux-22 DDE, Net DDE COM, DCOM, ActiveX OLE, OPC SQL, ODBC Windows 95/NT Internet, Intranet, Infranet
直接数字控制器
METASYS系统三级控制设备
RS485 EX P
A B CA B C
ADDRESS
直接数字控制器：它还可以通过传输 模块（XT）和扩展模块（XP）把监控点扩 展到88-94点。
Power
RD TD XT9100
FUSE
COM 24V
xt9100
直接数字控制器
• • • •
模拟量扩展模块XP-9102为6AI/2AO
METASYS系统优点
延长使用寿命：METASYS通过程序控制， 延长设备的使用寿命。
确保大厦安全：METASYS具有联网功能， 可将消防报警和安全保 卫系统纳入BA以确保大 厦的人身、财产安全。 提高大厦品位：业主使用了BA系统 （METASYS）可使大厦向 智能化方向迈进了一 步，提高了大厦的品 位。

江森楼宇自控系统介绍


安全的用户访问
灵活的系统浏览和动态用户图形 报警和事件管理
站点管理员功能
趋势数据长期存储
用户管理操作站
用户管理操作站具有如下特点： 通过标准 Web 浏览器向 PC 平台上传数据 本地或远程（调制解调器）登录系统
是数据管理服务器 的 Web 客户端
系统软件和数据的存储服务器 不再需要为每台操作站安装软件
Changing or moving a photo in the image area • Select the image and move/scale as desired (or delete to place a new photo) • Once the new image placement is finalized, select “Order” > “Send to back”
高、低压母联开关状态；
变压器温度报警信号； 柴油发电机启停状态； 柴油发电机供电电压、电流、功率因数、电量和油箱 液位； 高、低压母联开关状态。
网络控制引擎
32位300M
Geode GX1 MMX处理器 及内置128MB EPROM Windows XP系统
内置Microsoft
256MB非易失性固态闪存，用于Βιβλιοθήκη 储所有的程序和数据ADS操作站
用户操作站
用户操作站
Ethernet,100Mbps
NAE 网络 控制引擎 N2 BUS NAE 网络 控制引擎 lontalk NAE 网络 控制引擎 MS/TP
DX-9100
FX15
FEC2611
RS485
Lonworks/N2
BACnet
Metasys 系统结构
• BACnet 网络
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

METASYS系统软件功能
保护密码功能
控制非法操作，可以设定为 ５级密码。
操作站和网络终端使用相同 密码，当操作员忘记撤去密码时， 系统会自动保护。
METASYS系统软件功能
需求限制功能
可设定负载的优先次序，避开用 电高峰。 内臵安全系数，对大负载设备提 供一个延迟开启功能。停电恢复正常 后，会分别启动设备投入运行。
电 动 执 行 器
水阀
M-9108用于带动2平方米以下的风阀 M-9116用于带动4平方米以下的风阀 M-9124用于带动6平方米以下的风阀 风阀
METASYS系统现场执行器件
有螺纹连接的青铜阀门，口径从 DN15-DN50，VG7000系列.类型有二通阀 和三通阀。 也有法兰连接的球墨铸铁阀门。口 径从DN50-150,VG8000系列.类型有二通 阀和三通阀。
METASYS系统结构
N1 LAN (arcnet)
NCU NCU NCU NCU
Operator Workstation
NT
Remote / Dial-Up Operator Workstation
Network Terminal Unit
VAV
N2
Controller
Lighting Controller
直接数字控制器
METASYS系统三级控制设备
R S4 85 EXP
A
B
CA
B
C
AD DRESS
直接数字控制器：它还可以通过传输 模块（XT）和扩展模块（XP）把监控点扩 展到88-94点。
Pow er
RD TD XT9100
FUSE
COM 24V
x t9 1 0 0
直接数字控制器
• • • •
模拟量扩展模块XP-9102为6AI/2AO
METASYS系统二级通讯网络
N2 Bus
第二级为现场控制级网络称为N2 总线。采用工业标准的OPTPMUX网，通 讯速率为9600波特或采用Lonworks 网，通讯速率为78K波特. 传输介质为屏蔽双绞线。
METASYS系统三级控制设备
设臵在主控室及其它重要场 所。是楼宇自控系统与操作人 员的人-机界面。 操作人员可以存取或更改系统 内的资料及设定数据。 由个人电脑、彩色显示器、鼠 标、键盘及打印机等组成。 使用图形化视窗软件，操作简 单。

网络控制器
METASYS系统三级控制设备
多种控制功能
统计功能：以二进制记录受控设备的运行 时间总数。模拟量统计与脉 冲统计用与非电量的计量， 事件统计能记录设备的周期 性开/停次数。 需求量限定功能：用于监视大厦的用电量不超负 荷. 负载周转功能：使设备轮流运转，延长设备的 平均使用寿命。
Access Controller UNT Controller NEU VAV Controller LCP Controller
N2
Fire Controller
N2
AHU Controller
N2
METASYS系统二级通讯网络
N1 LAN
第一级为管理级网络称为N1总 线，采用工业标准的ARCnet网。通讯 速率为2.5M波特；或Ethernet网，通 讯速率为10M波特. 传输介质为同轴电缆、五类线或 光纤。

操作站

METASYS系统三级控制设备
设臵在主控室或重要场所。除了进 行信息的传递和网络的匹配以外， 还可脱离网络独立工作.担负着复 杂的高性能的控制任务。 如：冷冻机群控，变配电系统监控 等。 随机记忆可达10MB. 带有自诊断功能，并有72小时断电 保护.当失电后，可保护数据不被 丢失。
阀门
更有法兰连接的铸钢用于压差平衡 的阀门，口径从DN65-DN150 VBB系列。 类型有二通阀。
METASYS系统监控范围
冷/热源系统 空调系统 给排水系统 变配电系统 照明系统 消防报警系统 出入口管理系统
METASYS系统软件功能
控制功能 Software
具有通/断控制（ON/OFF）。
提供设备运行图线，便于分析用 电，能耗、峰谷。
METASYS系统软件功能
电话接口功能
有密码保护，清楚确切的声音提 示。 同时处理16个输入/输出信息。
通过电话接口了解整个系统运行 状况。
通过电话接口手动超越控制空调 和照明等启/停。 系统报警会自动接拨有关人员的 电话或传呼机。
METASYS系统优点
METASYS系统优点
延长使用寿命：METASYS通过程序控制， 延长设备的使用寿命。
确保大厦安全：METASYS具有联网功能， 可将消防报警和安全保 卫系统纳入BA以确保大 厦的人身、财产安全。 提高大厦品位：业主使用了BA系统 （METASYS）可使大厦向 智能化方向迈进了一 步，提高了大厦的品 位。
数字量扩展模块XP-9103为8BO 数字量扩展模块XP-9104为4BI/BO
数字量扩展模块XP-9105为8BI
METASYS系统三级控制设备
直接数字控制器的特点：本身具有 很强的控制功能，即使与网络失去联 系，也可在现场进行独立控制。整个系 统不会瘫痪。 它还可配手提检测器，用户可通过 它知悉各有关的数据，报警及状态。
温度传感器
METASYS系统现场执行器件
用于测量空气的相对湿度，并转变成010V的标准信号。 有室内型、室外型、风管型。 工作范围：5-95%RH。 测量精度：+2%。
湿度传感器
METASYS系统现场执行器件
VA-7010用于控制风机盘管阀门 VA-7150用于DN15-DN32之间的阀门 VA-7200用于DN25-DN50之间的阀门 RA-3000用于DN65-DN100之间的阀门 FA-3200用于DN100-DN150之间的阀门
直接数字控制器
它可在线工作，不干扰，不影响控 制器的正常运行和通讯。
METASYS系统现场执行器件
TE-6300系列有多种形式：1000欧姆 镍电阻；1000欧姆铂电阻；2200欧姆热敏 电阻。 所有传感器都带有安装附件，经济实 用。适用于多种温度测量环境。如：室 内、室外、风管、水管及风管平均温度。 精度为0.1度-0.2度。
直接数字控制器
• • • •
模拟量输入（AI）.
模拟量输出（AO）.
数字量输入（BI）. 数字量输出（BO）.
METASYS系统三级控制设备
配合江森公司二种现场控制级网络有 二种产品。 DX-9100为配合工业标准网而设计.它 有:8个AI；8个BI；2/8个AO；6个BO。输入 /输出共24/30点 . DX-9120为配合Lonworks网而设计.它 有:8个AI；8个BI；8个AO；6个BO。输入/ 输出共30点。
江森METASYS系统采用开放式结构， 完全符合BACnet标准。
METASYS运用的尖端科技
BACnet Ethernet, ARCNET, Token Ring LonWorks TCP/IP, Optomux-22 DDE, Net DDE COM, DCOM, ActiveX OLE, OPC SQL, ODBC Windows 95/NT Internet, Intranet, Infranet

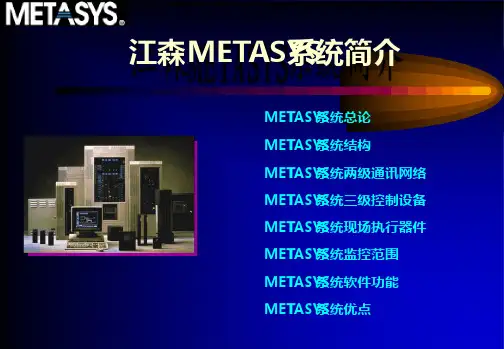

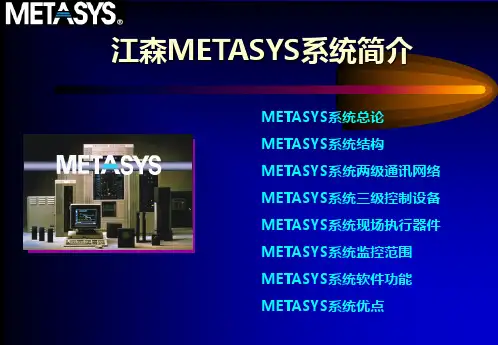

江森METASYS系统简介
