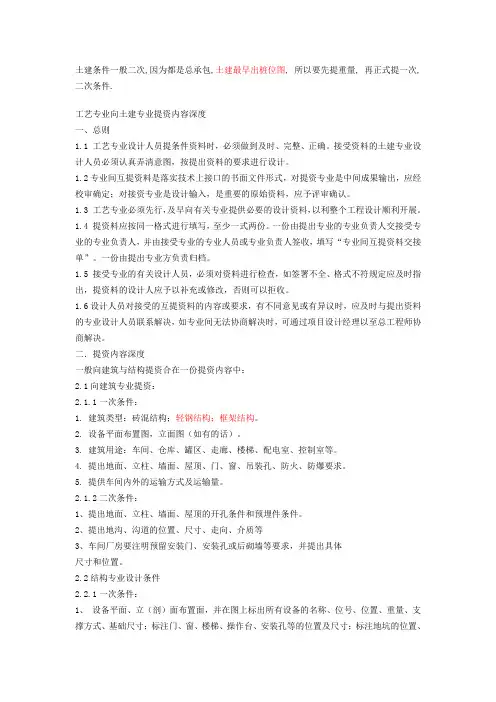

设计互提条件单

土建条件一般二次,因为都是总承包,土建最早出桩位图, 所以要先提重量, 再正式提一次,二次条件.工艺专业向土建专业提资内容深度一、总则1.1 工艺专业设计人员提条件资料时，必须做到及时、完整、正确。

接受资料的土建专业设计人员必须认真弄清意图，按提出资料的要求进行设计。

1.2专业间互提资料是落实技术上接口的书面文件形式，对提资专业是中间成果输出，应经校审确定；对接资专业是设计输入，是重要的原始资料，应予评审确认。

1.3 工艺专业必须先行，及早向有关专业提供必要的设计资料，以利整个工程设计顺利开展。

1.4 提资料应按同一格式进行填写，至少一式两份。

一份由提出专业的专业负责人交接受专业的专业负责人，并由接受专业的专业人员或专业负责人签收，填写“专业间互提资料交接单”。

一份由提出专业方负责归档。

1.5 接受专业的有关设计人员，必须对资料进行检查，如签署不全、格式不符规定应及时指出，提资料的设计人应予以补充或修改，否则可以拒收。

1.6设计人员对接受的互提资料的内容或要求，有不同意见或有异议时，应及时与提出资料的专业设计人员联系解决，如专业间无法协商解决时，可通过项目设计经理以至总工程师协商解决。

二．提资内容深度一般向建筑与结构提资合在一份提资内容中：2.1向建筑专业提资：2.1.1一次条件：1. 建筑类型：砖混结构；轻钢结构；框架结构。

2. 设备平面布置图，立面图（如有的话）。

3. 建筑用途：车间、仓库、罐区、走廊、楼梯、配电室、控制室等。

4. 提出地面、立柱、墙面、屋顶、门、窗、吊装孔、防火、防爆要求。

5. 提供车间内外的运输方式及运输量。

2.1.2二次条件：1、提出地面、立柱、墙面、屋顶的开孔条件和预埋件条件。

2、提出地沟、沟道的位置、尺寸、走向、介质等3、车间厂房要注明预留安装门、安装孔或后砌墙等要求，并提出具体尺寸和位置。

2.2结构专业设计条件2.2.1一次条件：1、设备平面、立（剖）面布置面，并在图上标出所有设备的名称、位号、位置、重量、支撑方式、基础尺寸；标注门、窗、楼梯、操作台、安装孔等的位置及尺寸；标注地坑的位置、大小、标高及爬梯的位置，盖板要求等；标注吊装梁、吊钩的位置、梁底标高、起重能力；标注生产车间、生活间、配电室、控制室、维修间等的名称、位置、尺寸等。

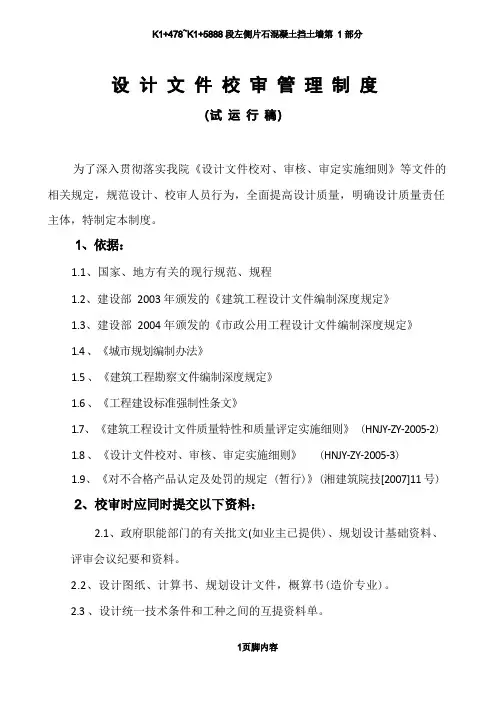

为了深入贯彻落实我院《设计文件校对、审核、审定实施细则》等文件的相关规定，规范设计、校审人员行为，全面提高设计质量，明确设计质量责任主体，特制定本制度。

1.1、国家、地方有关的现行规范、规程1.2、建设部2003 年颁发的《建筑工程设计文件编制深度规定》1.3、建设部2004 年颁发的《市政公用工程设计文件编制深度规定》1.4 、《城市规划编制办法》1.5 、《建筑工程勘察文件编制深度规定》1.6 、《工程建设标准强制性条文》1.7、《建筑工程设计文件质量特性和质量评定实施细则》 (HNJY-ZY-2005-2)1.8 、《设计文件校对、审核、审定实施细则》 (HNJY-ZY-2005-3)1.9、《对不合格产品认定及处罚的规定 (暂行)》(湘建筑院技[2007]11 号)2.1、政府职能部门的有关批文(如业主已提供)、规划设计基础资料、评审会议纪要和资料。

2.2、设计图纸、计算书、规划设计文件，概算书(造价专业)。

2.3 、设计统一技术条件和工种之间的互提资料单。

2.4、地质勘察报告(结构施工图阶段)、工艺设备安装导图(水厂施工图阶段)、地质记录、原位测试记录等原始记录(勘察)。

2.5、自查记录、校对记录(审核阶段)、校对、审核记录及质量评定记录(审定阶段)。

2.6、用不同颜色笔记录图面差错的校审白图(核对、审核、审定分别为红、蓝、黑)。

初步设计及施工图阶段设计文件、地质勘测报告、概预算成果；规划设计成果、方案和可行性研究报告阶段参照院有关制度要求执行。

质量评定，主要依据其质量特征是否满足要求，将设计文件的差错分为设计差错和校审差错两部分。

该准则对内部审查及外部施工图审查同样适用。

4.1.1、擅自改变主管部门或业主已审批的主要原则、重大方案、建设标准和主要设备选型。

4.1.2 、未满足设计合同或协议书明确规定的要求。

4.1.3 、设计不合理，造成明显浪费或有关经济指标明显偏高。

4.1.4、违反强制性条文1 条。

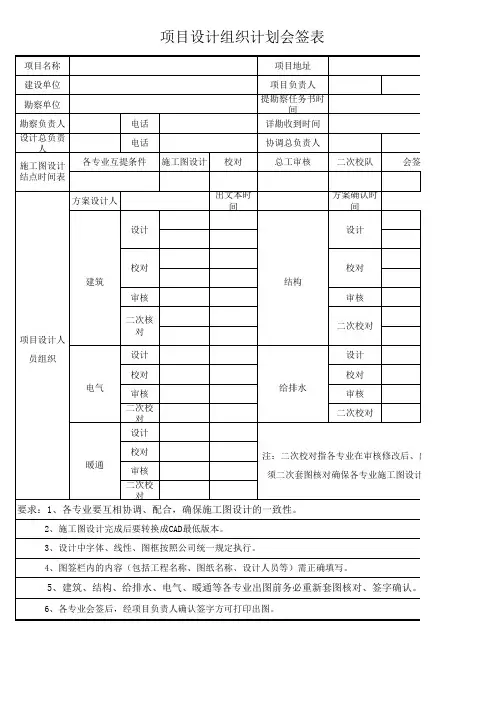

大型设计项目管理流程l组织结构体系及人员配置l设计工作周期及进度计划l设计工作质量保证措施l设计阶段对本项目投资控制措施l设计工作中的重点、难点及相应的解决方案l施工全过程的技术服务措施l设计变更控制l服务保障体系一、组织结构体系及人员配置我公司将为本项目配备足够的有丰富工程设计经验的设计人员，同时做好设计生产计划，编制清晰、完善的设计人员安排表（含设计人员在项目中的职务、手机号及座机号以便甲方就工程问题随时与设计人员沟通），并书面告知甲方。

按投标文件所配设计团队，组织结构图及人员安排如下：设计团队的配备：1、我公司将组织强有力、高水准、敬业务实、善于交流沟通的设计团队负责工程项目的设计服务工作。

2、项目设计团队的各专业技术人员均具备相应的技术职称、执业资格和丰富的实际经验。

其中，设计总负责人及各专业负责人均具备高级工程师职称或国家一级注册工程（建筑）师资格，同时拥有类似工程项目设计的突出业绩和经验。

3、在项目的整个设计服务过程中，我院将保持设计团队各专业技术人员相对稳定，未经业主同意，不更换设计人员；若我院安排的某专业设计人员不符合业主要求，或未经业主同意更换了设计人员，业主有权要求我院及时做出调整；同时，若业主对设计团队中任何一位设计人员的设计服务不满意时，可随时提出更换，我院将积极配合并予以调整。

二、设计工作周期及进度计划初步设计时间安排（20个日历天，从合同签订并发包人提供经审批通过的设计方案当天算起）第1天～第3天建筑专业研究消化甲方提供的设计方案，提出设计方案优化意见（若有）第4天～第5天建筑专业深化图纸建筑第一次提初设条件（平、立、剖面）给各专业第6天～第7天设备及人防反提经建筑专业协调后的设备、人防资料及条件图，结构反提结构剪力墙、柱网布置图及截面尺寸第8天～第10天建筑第二次提经协调深化后的初设条件（含影响结构荷载的全部条件），各专业影响结构荷载的条件封闭第11天～第16天完成初设图绘制，编制初步设计说明第17天～第19天完成校核，审核，审定第20天晒图及提供初设图纸文件给甲方初步设计阶段计划表(设计周期20天)注：人防设计与初步设计同步进行。

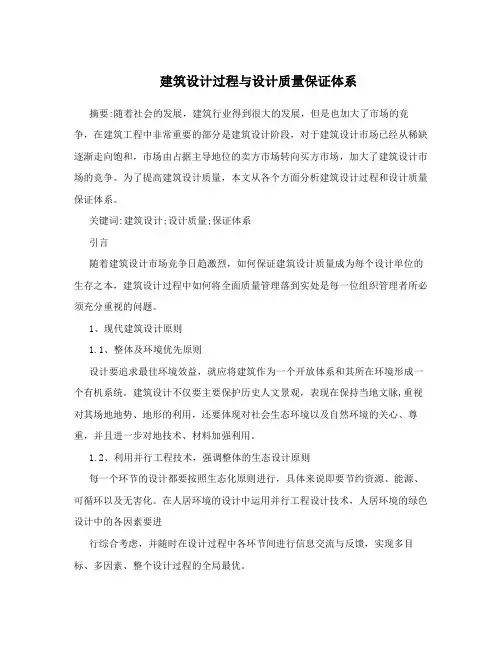

建筑设计过程与设计质量保证体系摘要:随着社会的发展，建筑行业得到很大的发展，但是也加大了市场的竞争，在建筑工程中非常重要的部分是建筑设计阶段，对于建筑设计市场已经从稀缺逐渐走向饱和，市场由占据主导地位的卖方市场转向买方市场，加大了建筑设计市场的竞争。

为了提高建筑设计质量，本文从各个方面分析建筑设计过程和设计质量保证体系。

关键词:建筑设计;设计质量;保证体系引言随着建筑设计市场竞争日趋激烈，如何保证建筑设计质量成为每个设计单位的生存之本，建筑设计过程中如何将全面质量管理落到实处是每一位组织管理者所必须充分重视的问题。

1、现代建筑设计原则1.1、整体及环境优先原则设计要追求最佳环境效益，就应将建筑作为一个开放体系和其所在环境形成一个有机系统。

建筑设计不仅要主要保护历史人文景观，表现在保持当地文脉,重视对其场地地势、地形的利用，还要体现对社会生态环境以及自然环境的关心、尊重，并且进一步对地技术、材料加强利用。

1.2、利用并行工程技术，强调整体的生态设计原则每一个环节的设计都要按照生态化原则进行，具体来说即要节约资源、能源、可循环以及无害化。

在人居环境的设计中运用并行工程设计技术，人居环境的绿色设计中的各因素要进行综合考虑，并随时在设计过程中各环节间进行信息交流与反馈，实现多目标、多因素、整个设计过程的全局最优。

2、建筑设计过程2.1、建筑设计计划的制定建筑设计计划是保证建筑设计质量的基础保障。

在制定建筑设计计划时，要确定设计的总负责人、专业负责人、审定人、校对人以及相关专业负责人等，之后要根据设计任务要求、范围以及基础资料，对现场进行勘察，将设计资料收集齐全。

一个规范的设计规范一般有设计任务综述、设计进度、人员配置、技术标准等有效版本的配置和主要技术要点等诸多部分组成。

在设计任务综述中，要将概况、设计范围、设计阶段等进行阐述，在设计进度中要将设计起止日期、评审时间、交图时间以及项目配合进度等进一步明确。

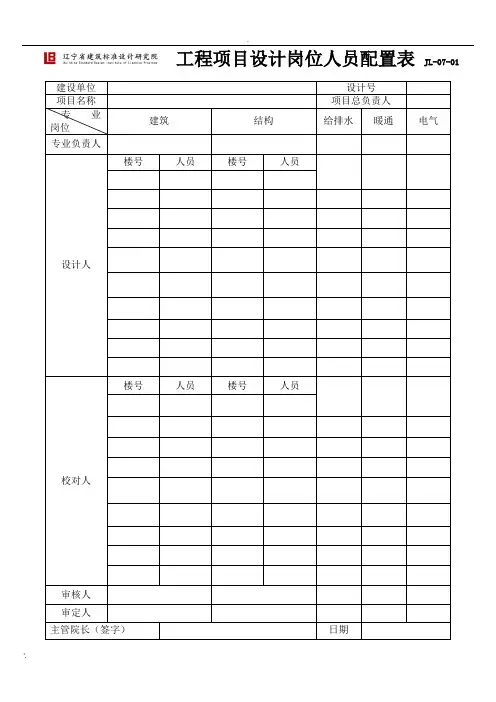

.工程项目设计岗位人员配置表 JL-07-01建设单位设计号项目名称项目总负责人专业建筑结构给排水暖通电气岗位专业负责人楼号人员楼号人员设计人楼号人员楼号人员校对人审核人审定人主管院长（签字）日期工程进度流程表JL-07-02 工程名称：阶段第一阶段方案加深------第一次平立剖30% 第二阶段开始绘图------各专业反资条件均结束50% 第三阶段完善图纸----全图完成20%第四阶段校审分项流程建筑第一次提资（初步设计方案）各专业内定案各专业第一次反资综合定案会建筑第二次提资各专业返资（各专业→建筑）建筑专业第三次提资各专业最后反资设计人员完善最终的图纸自检出手校对审核会签审定结构给排水暖通电气专业负责人（签字）主管院长项目负责人项目工期年月日～年月日'.图纸修改记录单JL-07-03 项目名称工程号项目负责人日期修改内容涉及修改的专业修改原因各专业调整内容签字建筑结构给排水暖通电气建筑结构给排水暖通电气建筑结构给排水暖通电气建筑结构给排水暖通电气'.专业定案记录单－建筑JL-07-04 项目名称设计阶段初设□施工图□项目负责人专业负责人设计人建筑面积类别结构形式定案内容项目概况防火要求建筑各层平面立面及剖面门窗要求及建筑布置要求审定人：专业负责人日期综合定案记录单－建筑JL-07-05 项目名称设计阶段初设□施工图□项目负责人专业负责人设计人建筑面积类别结构形式定案内容是否满足备注防火要求总图是否满足要求防火分区一层疏散标准层屋顶楼梯防火门要求电梯管井尺寸水暖井道尺寸通风道尺寸电井尺寸设备用房位置及尺寸消防水池消防高位水箱换热站风机房位置及尺寸配电用房变电所柴发机房结构布置柱及剪力墙布置方案梁方案其它影响建筑及设备布置的构件尺寸其它内容厨房及卫生间布置家具布置开门方向空调机位设置审定人：日期专业互提条件清单－建筑JL-07-06阶段提资专业内容备注第一次提资建筑—各专业经调整和补充后的建筑初设平立剖方案建筑应明确墙体材料、层高、外墙门窗洞口尺寸、楼地面构造厚度及结构楼面标高明确管井、厨卫布置、空调内外机布置满足结构模型计算满足设备专业布置管井及机房平面第二次提资各层平面图承重墙、柱及其定位轴线和轴线编号（轴线编号应经专业负责人校对定稿），内外门窗位置及定位尺寸，门的开启方向及防火类别，注明房间名称或编号轴线总尺寸（或外包总尺寸）、轴线间尺寸（柱距、跨度）门窗洞口尺寸、分段尺寸墙体厚度及其与轴线关系尺寸，变形缝位置、尺寸主要建筑设备和家具的位置；如：卫生器具、雨水管、水池、台、橱、柜、隔断等（厨卫器具应与家具区分图层）电梯井道准确定位、自动扶梯及步道洞口及开口定位、楼梯（爬梯）材质、位置和楼梯上下方向示意；补充主要结构和建筑构造部件的位置、尺寸和做法索引或描述；如：中庭、天窗、各种平台、夹层、人孔、阳台、雨篷、台阶、坡道、散水、明沟等室外地面标高、底层地面标高、各楼层标高、地下室各层标高立面图两端轴线编号，立面转折较复杂时可用展开立面表示，但应准确注明转角处的轴线编号立面外轮廓及主要结构和建筑构造部件的位置平、剖面未能表示出来的屋顶、檐口、女儿墙、窗台等在平面图上表达不清的窗编号立面饰面材料剖面图墙、柱轴线和轴线编号剖切到或可见的主要结构，如室外地面、底层地（楼）面、各层楼板夹层、平台、屋架、出屋面烟囱、檐口、女儿墙、门、窗、楼梯、台阶、坡道、阳台、雨篷等高度尺寸：外部尺寸：门、窗、洞口高度、层间高度、屋内外高差、女儿墙高度、总高度标高：主要结构和建筑构造部件的标高，如地面、楼面（含地下室）、屋面板、屋面檐口、女儿墙顶、高出屋面的建筑物设计互提条件单JL-07-07 项目名称设计号提资专业专业负责人设计人设计阶段初设□施工图□日期提资内容协商意见接受专业专业负责人设计人2、本表随出图时一并归档，若该表填写不下时，可另加附页。
