民用建筑工程设计施工图设计阶段各专业互提资料深度规定

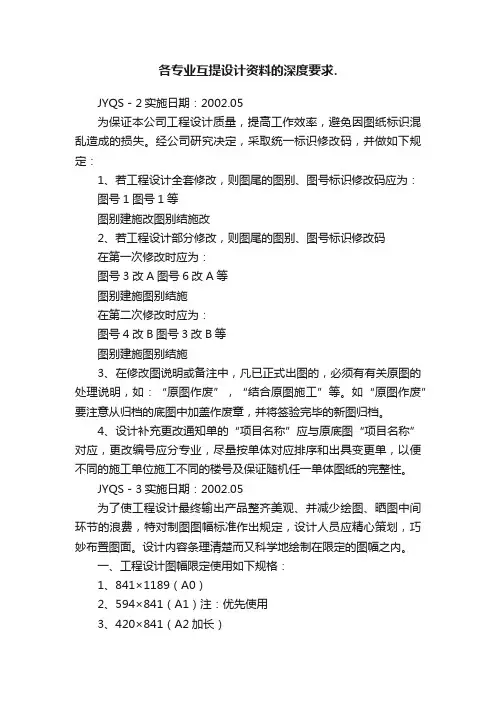

各专业互提设计资料的深度要求.JYQS－2实施日期：2002.05为保证本公司工程设计质量，提高工作效率，避免因图纸标识混乱造成的损失。

经公司研究决定，采取统一标识修改码，并做如下规定：1、若工程设计全套修改，则图尾的图别、图号标识修改码应为：图号1图号1等图别建施改图别结施改2、若工程设计部分修改，则图尾的图别、图号标识修改码在第一次修改时应为：图号3改A图号6改A等图别建施图别结施在第二次修改时应为：图号4改B图号3改B等图别建施图别结施3、在修改图说明或备注中，凡已正式出图的，必须有有关原图的处理说明，如：“原图作废”，“结合原图施工”等。

如“原图作废”要注意从归档的底图中加盖作废章，并将签验完毕的新图归档。

4、设计补充更改通知单的“项目名称”应与原底图“项目名称”对应，更改编号应分专业，尽量按单体对应排序和出具变更单，以便不同的施工单位施工不同的楼号及保证随机任一单体图纸的完整性。

JYQS－3实施日期：2002.05为了使工程设计最终输出产品整齐美观、并减少绘图、晒图中间环节的浪费，特对制图图幅标准作出规定，设计人员应精心策划，巧妙布置图面。

设计内容条理清楚而又科学地绘制在限定的图幅之内。

一、工程设计图幅限定使用如下规格：1、841×1189（A0）2、594×841（A1）注：优先使用3、420×841（A2加长）4、420×594（A2）注：优先使用5、210×297（A4）注：主要用于目录、变更修改等上述5种规格，原则上不允许再加宽加长，特殊情况必须加长者，须总经理批准。

否则，档案室不予接收归档，并不予晒图，由此耽误生产者，由设计人员负责。

二、一个工程，尽量考虑使用一种规格。

有困难时，必须控制在3种规格以内（不包括目录A4）。

各专业互提设计资料的深度要求JYQS－4实施日期：2002.05一、建筑专业1、总平面图：（1）建筑定位、建筑设计标高及自然标高、道路及绿化布置。

施工图设计提资深度规定-适用各专业施工图设计提资深度规定一次提资及返资l 项目启动,结构、机电专业向建筑专业提资结构、水、电、风专业依据主管部门、建设单位对初步设计得审查意见,对以下内容进行确认,有修改得,提供局部修改图。

结构专业:确认结构体系及基础形式,影响外立面、室内净高及使用空间得梁、墙、柱应提出修改建议或意向。

机电专业:确认各自专业设备房、管道井得名称、位置、面积、净尺寸、净高,提出主要管线走向(含室外管线以及影响立面或使用功能得主要水平管及立管),大型设备吊装孔及通道、提供影响结构荷载计算得设备布置范围及荷载,楼板及结构墙上大于800x800得洞口、特殊得降板要求等。

建筑工程施工图设计互提资料深度要求1.总图专业向其她专业提供设计资料得深度(建筑、结构、给水、排水、电气、弱电、暖通、动力、技术经济专业均同)。

1、1总平面及竖向设计图1、1、1红线内道路、建筑物、构筑物、绿化区得布置及建筑物、构筑物得名称。

1、1、2建筑物、构筑物得设计坐标(简单项目可用尺寸标注),室内外地坪标高。

1、1、3车行道交叉点得中心坐标及标高,道路得形式,路面宽度、坡向、坡长及变坡点标高。

1、1、4地面雨水排向。

1、1、5自然地形地貌。

1、2 其它(仅向给水排水专业提供)雨水排除、排污与给水管进出口。

2.建筑专业向其她专业提供设计资料得深度(总图、结构、给水排水、电气、弱电、暖通、动力专业均同)。

2、1 平面图:包括底层、楼层平面、地下室、设备机房、设备夹层、屋顶平面、天窗平面等。

2、1、1柱网布置、剪力墙、防火墙、变形缝位置,墙体如有承重墙,轻质墙等不同材料组成时应按图例表示清楚,并注明不同墙体厚度。

2、1、2阳台、雨篷、挑檐、天窗、挡风板与其她悬挑部分得位置、尺寸、管道井、通风道、垃圾道、烟囱、预留洞(非各专业用),设备搬运井道、窗井、电梯井、电梯机房(应注明电梯型号速度)、卫生设备、有上下水或蒸汽电气要求得设备、水池、隔断、台、厨、柜、阁楼、隔板等位置与尺寸,当另行绘制平面放大或有大样时则可不注尺寸。

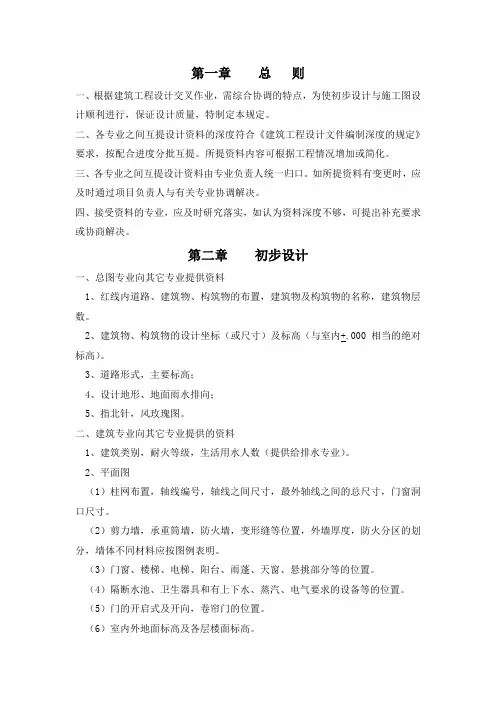

第一章总则一、根据建筑工程设计交叉作业，需综合协调的特点，为使初步设计与施工图设计顺利进行，保证设计质量，特制定本规定。

二、各专业之间互提设计资料的深度符合《建筑工程设计文件编制深度的规定》要求，按配合进度分批互提。

所提资料内容可根据工程情况增加或简化。

三、各专业之间互提设计资料由专业负责人统一归口。

如所提资料有变更时，应及时通过项目负责人与有关专业协调解决。

四、接受资料的专业，应及时研究落实，如认为资料深度不够，可提出补充要求或协商解决。

第二章初步设计一、总图专业向其它专业提供资料1、红线内道路、建筑物、构筑物的布置，建筑物及构筑物的名称，建筑物层数。

2、建筑物、构筑物的设计坐标（或尺寸）及标高（与室内+.000相当的绝对标高）。

3、道路形式，主要标高；4、设计地形、地面雨水排向；5、指北针，风玫瑰图。

二、建筑专业向其它专业提供的资料1、建筑类别，耐火等级，生活用水人数（提供给排水专业）。

2、平面图（1）柱网布置，轴线编号，轴线之间尺寸，最外轴线之间的总尺寸，门窗洞口尺寸。

（2）剪力墙，承重筒墙，防火墙，变形缝等位置，外墙厚度，防火分区的划分，墙体不同材料应按图例表明。

（3）门窗、楼梯、电梯、阳台、雨蓬、天窗、悬挑部分等的位置。

（4）隔断水池、卫生器具和有上下水、蒸汽、电气要求的设备等的位置。

（5）门的开启式及开向，卷帘门的位置。

（6）室内外地面标高及各层楼面标高。

（7）房间名称，当有特殊要求（如防火、防烟、屏蔽、恒温、无菌等）或较重荷载要求时应注明。

（8）剖切线及剖切线编号（仅表示在一层平面图上）。

（9）指北针（仅表示在一层平面图旁）。

（10）注明扩建要求或新旧建筑衔接关系。

3、立面图（1）立面两端部的轴线编号。

（2）主要标高。

（3）外墙面用料。

4、剖面图（1）墙、柱的轴线编号。

（2）室内外地面高差尺寸，各层之间高度尺寸，总高度尺寸（或标高），门窗洞口高度尺寸。

（3）需要控制吊顶高度的尺寸或标高（或注在平面图上）。

施工图设计提资深度规定一次提资及返资l 项目启动，结构、机电专业向建筑专业提资结构、水、电、风专业依据主管部门、建设单位对初步设计的审查意见，对以下内容进行确认，有修改的，提供局部修改图。

结构专业：确认结构体系及基础形式，影响外立面、室内净高及使用空间的梁、墙、柱应提出修改建议或意向。

机电专业：确认各自专业设备房、管道井的名称、位置、面积、净尺寸、净高，提出主要管线走向（含室外管线以及影响立面或使用功能的主要水平管及立管），大型设备吊装孔及通道、提供影响结构荷载计算的设备布置范围及荷载，楼板及结构墙上大于800x800的洞口、特殊的降板要求等。

建筑工程施工图设计互提资料深度要求1．总图专业向其他专业提供设计资料的深度（建筑、结构、给水、排水、电气、弱电、暖通、动力、技术经济专业均同）。

1.1总平面及竖向设计图1.1.1红线内道路、建筑物、构筑物、绿化区的布置及建筑物、构筑物的名称。

1.1.2建筑物、构筑物的设计坐标（简单项目可用尺寸标注），室内外地坪标高。

1.1.3车行道交叉点的中心坐标及标高，道路的形式，路面宽度、坡向、坡长及变坡点标高。

1.1.4地面雨水排向。

1.1.5自然地形地貌。

1.2 其它（仅向给水排水专业提供）雨水排除、排污和给水管进出口。

2．建筑专业向其他专业提供设计资料的深度（总图、结构、给水排水、电气、弱电、暖通、动力专业均同）。

2.1 平面图：包括底层、楼层平面、地下室、设备机房、设备夹层、屋顶平面、天窗平面等。

2.1.1柱网布置、剪力墙、防火墙、变形缝位置，墙体如有承重墙，轻质墙等不同材料组成时应按图例表示清楚，并注明不同墙体厚度。

2.1.2阳台、雨篷、挑檐、天窗、挡风板和其他悬挑部分的位置、尺寸、管道井、通风道、垃圾道、烟囱、预留洞（非各专业用），设备搬运井道、窗井、电梯井、电梯机房（应注明电梯型号速度）、卫生设备、有上下水或蒸汽电气要求的设备、水池、隔断、台、厨、柜、阁楼、隔板等位置和尺寸，当另行绘制平面放大或有大样时则可不注尺寸。

施工图设计提资深度规定一次提资及返资l 项目启动，结构、机电专业向建筑专业提资结构、水、电、风专业依据主管部门、建设单位对初步设计的审查意见，对以下内容进行确认，有修改的，提供局部修改图。

结构专业：确认结构体系及基础形式，影响外立面、室内净高及使用空间的梁、墙、柱应提出修改建议或意向。

机电专业：确认各自专业设备房、管道井的名称、位置、面积、净尺寸、净高，提出主要管线走向（含室外管线以及影响立面或使用功能的主要水平管及立管），大型设备吊装孔及通道、提供影响结构荷载计算的设备布置范围及荷载，楼板及结构墙上大于800x800的洞口、特殊的降板要求等。

建筑工程施工图设计互提资料深度要求1．总图专业向其他专业提供设计资料的深度（建筑、结构、给水、排水、电气、弱电、暖通、动力、技术经济专业均同）。

1.1总平面及竖向设计图1.1.1红线内道路、建筑物、构筑物、绿化区的布置及建筑物、构筑物的名称。

1.1.2建筑物、构筑物的设计坐标（简单项目可用尺寸标注），室内外地坪标高。

1.1.3车行道交叉点的中心坐标及标高，道路的形式，路面宽度、坡向、坡长及变坡点标高。

1.1.4地面雨水排向。

1.1.5自然地形地貌。

1.2 其它（仅向给水排水专业提供）雨水排除、排污和给水管进出口。

2．建筑专业向其他专业提供设计资料的深度（总图、结构、给水排水、电气、弱电、暖通、动力专业均同）。

2.1 平面图：包括底层、楼层平面、地下室、设备机房、设备夹层、屋顶平面、天窗平面等。

2.1.1柱网布置、剪力墙、防火墙、变形缝位置，墙体如有承重墙，轻质墙等不同材料组成时应按图例表示清楚，并注明不同墙体厚度。

2.1.2阳台、雨篷、挑檐、天窗、挡风板和其他悬挑部分的位置、尺寸、管道井、通风道、垃圾道、烟囱、预留洞（非各专业用），设备搬运井道、窗井、电梯井、电梯机房（应注明电梯型号速度）、卫生设备、有上下水或蒸汽电气要求的设备、水池、隔断、台、厨、柜、阁楼、隔板等位置和尺寸，当另行绘制平面放大或有大样时则可不注尺寸。

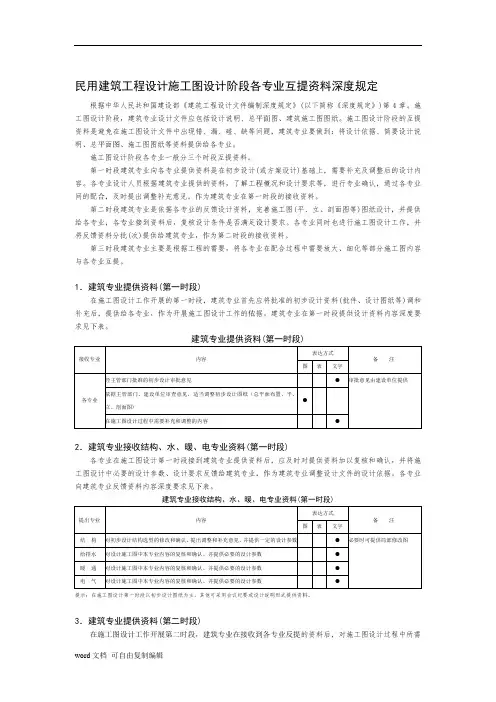

民用建筑工程设计施工图设计阶段各专业互提资料深度规定根据中华人民共和国建设部《建筑工程设计文件编制深度规定》(以下简称《深度规定》)第4章。

施工图设计阶段，建筑专业设计文件应包括设计说明、总平面图、建筑施工图图纸。

施工图设计阶段的互提资料是避免在施工图设计文件中出现错、漏、碰、缺等问题，建筑专业要做到：将设计依据、简要设计说明、总平面图、施工图图纸等资料提供给各专业。

施工图设计阶段各专业一般分三个时段互提资料。

第一时段建筑专业向各专业提供资料是在初步设计(或方案设计)基础上，需要补充及调整后的设计内容。

各专业设计人员根据建筑专业提供的资料，了解工程概况和设计要求等，进行专业确认，通过各专业间的配合，及时提出调整补充意见。

作为建筑专业在第一时段的接收资料。

第二时段建筑专业是依据各专业的反馈设计资料，完善施工图(平、立、剖面图等)图纸设计，并提供给各专业，各专业接到资料后，复核设计条件是否满足设计要求。

各专业同时也进行施工图设计工作，并将反馈资料分批(次)提供给建筑专业，作为第二时段的接收资料。

第三时段建筑专业主要是根据工程的需要，将各专业在配合过程中需要放大、细化等部分施工图内容与各专业互提。

1．建筑专业提供资料(第一时段)在施工图设计工作开展的第一时段，建筑专业首先应将批准的初步设计资料(批件、设计图纸等)调和补充后，提供给各专业，作为开展施工图设计工作的依据。

建筑专业在第一时段提供设计资料内容深度要求见下表。

2．建筑专业接收结构、水、暖、电专业资料(第一时段)各专业在施工图设计第一时段接到建筑专业提供资料后，应及时对提供资料加以复核和确认，并将施工图设计中必要的设计参数、设计要求反馈给建筑专业，作为建筑专业调整设计文件的设计依据。

各专业向建筑专业反馈资料内容深度要求见下表。

建筑专业接收结构、水、暖、电专业资料(第一时段)提示：在施工图设计第一时段以初步设计图纸为主，其他可采用会议纪要或设计说明形式提供资料。

建筑工程设计-各专业之间互提资料深度第一章总则一、根据建筑工程设计交叉作业、综合协调的特点，为使初步设计与施工图设计顺利进行，保证设计质量，特制定本规定。

二、各专业之间互提设计资料的深度应体现《建筑工程设计文件编制深度的规定》的要求，按配合进度分批互提。

所提资料内容可根据工程情况增加或简化。

三、各专业之间互提设计资料由工种负责人统一归口。

对所提资料有变更时，应及时通过设计主持人与有关专业协调解决。

四、接受资料的专业，应及时研究落实，如认为资料深度不够或难以解决时，可提出补充要求或协商解决。

五、若工程为一阶段设计，各专业应以施工图形式向经济专业提供资料，以作工程概算。

第二章初步设计一、总图专业向其他专业提供的资料1．总平面及竖向布置图（1）红线内道路、建筑物、构筑物的布置，建筑物及构筑物的名称，建筑物层数。

（2）建筑物、构筑物的设计座标（或尺寸）及标高（与室内士0．000相当的绝对标高）。

（3）道路形式、主要标高。

（4）设计地形、地面雨水排向。

（5）指北针、风玫瑰图。

1．向经济专业提供“初步设计概算用设计数据表”。

二、建筑专业向其他专业提供的资料1．建筑类别，耐火等级，生活用水人数（提供给排水专业）。

2．平面图（1）柱网布置，轴线编号，轴线之间尺寸，最外轴线之间的总尺寸，门窗洞口尺寸。

（2）剪力墙、承重筒墙、防火墙、变形缝等的位置，外墙厚度，防火分区的划分。

墙体不同材料应按图例表明。

（3）门窗、楼梯、电梯、阳台、雨篷、天窗、悬挑部分等的位置。

（4）隔断、水池、卫生器具及有上下水、蒸汽、电气要求的设备等的位置。

（5）门的开启方式及开向，卷帘门的位置。

（6）室内外地面标高及各层楼面标局。

（7）房间名称，当有特殊要求（如防火、防爆、屏蔽、恒温、无菌等）或较重荷载要求时，应注明。

（8）剖切线及剖切线编号。

（仅表示在一层平面图上）（9）指北针（仅表示在一层平面图旁）（10）注明扩建要求或新归建筑衔接的关系。

施工图设计提资深度规定一次提资及返资I项目启动，结构、机电专业向建筑专业提资结构、水、电、风专业依据主管部门、建设单位对初步设讣的审査意见.对以下内容进行确认，有修改的，提供局部修改图。

结构专业：确认结构体系及基础形式，影响外立面、室内净商及使用空间的梁、墙、柱应提出修改逮议或意向。

机电专业，确汄各自专业设备房、管道井的名称、位置、而积、净尺寸、净离，提出主要管线走向（含室外管线以及影响立面或使用功能的主要水平管及立管），大型设备吊装孔及通道、提供影响结构荷载卟算的设备布罝范围及荷载.楼板及结构垴上大于800x800的洞口、特殊的降板要求等。

建筑工程施工图设讣互提资料深度要求1. 总图专业向其他专业提供设计资料的深度（建筑、结构、给水、排水、电气、弱电、暖通、动力、技术经济专业均同〉。

1.1总平面及竖向设卟阁1.1.1红线内道路、建筑物、构筑物、鉍化区的布罝及建筑物、构筑物的名称。

1.1.2建筑物、构筑物的设计坐标（简单项目可用尺寸标注），室内外地坪标离。

1.1.3车行道交叉点的中心坐标及标高，道路的形式，路面宽度、坡向、坡长及变坡点标高。

1.1.4地而雨水排向。

1.1.5自然地形地貌。

1.2其它（仅向给水排水专业提供）雨水排除、排污和给水管进出口。

2. 建筑专业向其他专业提供设计资料的深度（总图、结构、给水棑水、电气、弱电、暖通、动力专业均同）。

2.1平面图：包括底层、楼层平面、地下室、设备机房、设备夹层、屋顶平面、天窗平面等。

2.1.1柱网布罝、剪力墒、防火堝、变形缝位置.埔体如有承重域，轻质埔等不同材料组成时应按图例表示淸楚.并注明不同瑙体厚度。

2.1.2阳台、雨篷、挑檐、天窗、挡风板和其他悬挑部分的位置、尺寸、管道并、通风道、垃圾道、烟囱、预留洞（非各专业用），设备搬运井道、窗井、电梯井、电梯机房（应注明电梯型号速度）、卫生设备、有上下水或蒸汽电气要求的设备、水池、隔断、台、厨、柜、阆楼、隔板等位置和尺寸.当另行绘制平而放大或有大样时则可不注尺寸。

施工图设计提资深度规定一次提资及返资l 项目启动，结构、机电专业向建筑专业提资结构、水、电、风专业依据主管部门、建设单位对初步设计的审查意见，对以下内容进行确认，有修改的，提供局部修改图。

结构专业：确认结构体系及基础形式，影响外立面、室内净高及使用空间的梁、墙、柱应提出修改建议或意向。

机电专业：确认各自专业设备房、管道井的名称、位置、面积、净尺寸、净高，提出主要管线走向（含室外管线以及影响立面或使用功能的主要水平管及立管），大型设备吊装孔及通道、提供影响结构荷载计算的设备布置范围及荷载，楼板及结构墙上大于800x800的洞口、特殊的降板要求等。

建筑工程施工图设计互提资料深度要求1．总图专业向其他专业提供设计资料的深度（建筑、结构、给水、排水、电气、弱电、暖通、动力、技术经济专业均同）。

1.1总平面及竖向设计图1.1.1红线内道路、建筑物、构筑物、绿化区的布置及建筑物、构筑物的名称。

1.1.2建筑物、构筑物的设计坐标（简单项目可用尺寸标注），室内外地坪标高。

1.1.3车行道交叉点的中心坐标及标高，道路的形式，路面宽度、坡向、坡长及变坡点标高。

1.1.4地面雨水排向。

1.1.5自然地形地貌。

1.2 其它（仅向给水排水专业提供）雨水排除、排污和给水管进出口。

2．建筑专业向其他专业提供设计资料的深度（总图、结构、给水排水、电气、弱电、暖通、动力专业均同）。

2.1 平面图：包括底层、楼层平面、地下室、设备机房、设备夹层、屋顶平面、天窗平面等。

2.1.1柱网布置、剪力墙、防火墙、变形缝位置，墙体如有承重墙，轻质墙等不同材料组成时应按图例表示清楚，并注明不同墙体厚度。

2.1.2阳台、雨篷、挑檐、天窗、挡风板和其他悬挑部分的位置、尺寸、管道井、通风道、垃圾道、烟囱、预留洞（非各专业用），设备搬运井道、窗井、电梯井、电梯机房（应注明电梯型号速度）、卫生设备、有上下水或蒸汽电气要求的设备、水池、隔断、台、厨、柜、阁楼、隔板等位置和尺寸，当另行绘制平面放大或有大样时则可不注尺寸。

第一」早总则第二早初步设计（可以分次提供）一、总图专业向其他专业提供的资料二、建筑专业向其他专业提供的资料四、给排水专业向其他专业提供的资料五、电气专业向其他专业提供的资料六、弱电专业向其他专业提供的资料七、暖通专业向其他专业提供的资料八、动力专业向其他专业提供的资料第三章施工图设计（可以分次提供）一、总图专业向其他专业提供的资料二、建筑专业向其他专业提供的资料三、结构专业向其他专业提供的资料四、给排水专业向其他专业提供的资料五、电气专业向其他专业提供的资料六、弱电专业向其他专业提供的资料七、暖通专业向其他专业提供的资料八、动力专业向其他专业提供的资料第四章各专业之间互提资料深度的规定(分次提供)第一章总 则一、 根据建筑工程设计交 叉作业、综合协调的特点，为使初步设计 保证设计质量，特制 定本规定。

二、 各专业之间互提设计资料的深度应体现《建筑工程设计文件编 按配合进度分批互提。

所提资料内容可根据工程情况增加或简 化。

三、 各专业之间互提设计 资料由专业负责人统一归口。

对所提资料 目负责人(设总)与 有关专业协调解决。

四、 接受资料的专业，应 及时研究落实，如认为资料深度不够或难 求或协商解决。

五、 若工程为一阶段设计•各专业应以施工图形式向经济专业提供 第二章 初步设计(可以分次提供)一、总图专业向其他专业提供的资料1 .总平面及竖向布置图⑴红线内道路、建筑物、构筑物的布置，建筑物及构筑物的名称 ，建筑物层数。

⑵建筑物、构筑物的设 计座标(或尺寸)及标高(与室内土 0. 000相当的绝对 标高)。

(3) 道路形式、主要标高。

(4) 设计地形、地面雨水 排向。

(5) 指北针、风玫瑰图。

2 .向经济专业提供“初步设计概算用设计数据表"。

二、建筑专业向其他专业提供的资料1•建筑类别，耐火等 级，生活用水人数(或由给排水专业估算)。

2. 平面图(1) 柱网布置，轴线编号(2) 剪力墙、承重筒墙、 材料应按图例表明。

西北建筑设计研究院的，以供参考！建筑工程施工图设计互提资料深度要求1．总图专业向其他专业提供设计资料的深度（建筑、结构、给水、排水、电气、弱电、暖通、动力、技术经济专业均同）。

1.1总平面及竖向设计图1.1.1红线内道路、建筑物、构筑物、绿化区的布置及建筑物、构筑物的名称。

1.1.2建筑物、构筑物的设计坐标（简单项目可用尺寸标注），室内外地坪标高。

1.1.3车行道交叉点的中心坐标及标高，道路的形式，路面宽度、坡向、坡长及变坡点标高。

1.1.4地面雨水排向。

1.1.5自然地形地貌。

1.2 其它（仅向给水排水专业提供）雨水排除、排污和给水管进出口。

2．建筑专业向其他专业提供设计资料的深度（总图、结构、给水排水、电气、弱电、暖通、动力专业均同）。

2.1 平面图：包括底层、楼层平面、地下室、设备机房、设备夹层、屋顶平面、天窗平面等。

2.1.1柱网布置、剪力墙、防火墙、变形缝位置，墙体如有承重墙，轻质墙等不同材料组成时应按图例表示清楚，并注明不同墙体厚度。

2.1.2阳台、雨篷、挑檐、天窗、挡风板和其他悬挑部分的位置、尺寸、管道井、通风道、垃圾道、烟囱、预留洞（非各专业用），设备搬运井道、窗井、电梯井、电梯机房（应注明电梯型号速度）、卫生设备、有上下水或蒸汽电气要求的设备、水池、隔断、台、厨、柜、阁楼、隔板等位置和尺寸，当另行绘制平面放大或有大样时则可不注尺寸。

有吊车的建筑应注明型号、吨位、跨度、轨顶标高、行驶范围。

2.1.3注明房间名称，当有特殊要求（如防火、防爆、恒温、无菌及较重荷载时）应同时注明。

2.1.4 门窗编号，门的开启方向，门洞宽和高。

人防地下室的人防门应注明正反2.1.5一般情况下注三道尺寸（门窗宽度与轴线关系、开间尺寸、外包尺寸），当有内隔墙时应标明其位置尺寸。

2.1.6 轴线编号。

2.1.7室内外标高、各层标高、阳台、外廊、浴厕、地坑等标高、窗井、楼地面局部降低处的标高。

2.1.8 底层平面应标明剖面线位置、指北针。

第三章施工图设计一、总图专业向其它专业提供的资料1、总平面及竖向布置图（1）红线内道路、停车场、建筑物，构筑物的布置，建筑物及构筑物的名称、层数。

（2）建筑物、构筑物的设计坐标（或尺寸）及标高（与室内±0.000相当的绝对标高），室外地面标高，建筑物四角（或转角处）的室外标高。

（3）车行道交叉点中心坐标（或距离尺寸）及标高，道路型式、路面宽度、坡向、坡长及后坡点标高。

（4）设计地形、地面雨水排向。

（5）已有的地下障碍物。

（6）指北针、风玫瑰图。

2、管道综合图（提供各设备专业）（1）根据各设备专业提出的室外管线平面图，经初步综合后，提供管线平面综合图，注明管线位置距离尺寸。

（2）根据各设备专业提出的管线纵断面图，提出在立面综合中各专业管线交叉矛盾点的标高，与有关专业协调解决（不提供书面资料）。

二、建筑专业向其它专业提供的资料1、平面图（包括地下室、各层平面、设备机房、夹层、屋面、平面等）（1）柱网布置，轴线编号。

（2）剪力墙、承重筒墙、防火墙、变形缝等位置外墙厚度，防火分区的划分，防烟分区的划分。

墙体不同材料应按图例表明。

（3）门窗、阳台、雨篷、天窗、悬挑部分的位置及尺寸，楼梯、电梯井、跑马廊、内天井的位置及尺寸，管井、通风道、排烟道、烟窗、垃圾道、设备吊装孔、施工预留孔洞的位置及尺寸。

（4）水池、卫生器具、排水沟、集水坑、地漏、固定的隔断、台、厨、柜、搁板等的位置及尺寸，有上下水、排气、蒸汽、煤气、电气要求的设备位置。

（5）屋面平面的排水方式、排水坡向、坡度、雨水口的位置，上人孔的位置，屋面做法编号。

（6）地下室墙面、底板（或地面）的防水做法。

（7）门窗编号，门的开启方式及开向，卷帘门的位置。

（8）一般情况下注三道尺寸，门窗洞口宽度及定位尺寸、轴线之间尺寸、外包尺寸。

（9）室外地面标高，各层标高及阳台外廊、浴厕、地坑、局部降低或提高处等标高。

（10）房间名称，当有特殊要求（如防火、防爆、屏蔽、恒温、无菌等）或较重荷载要求时应注明。

各专业互提设计资料内容深度标准引言在跨专业的设计工作中，设计师们经常需要互相交流和协作，互提设计资料是其中重要的一环。

互提设计资料的内容深度标准对于保证设计工作顺利进行至关重要。

本文将从不同专业的角度出发，提出各专业互提设计资料内容深度的标准，并给出相应建议。

1. 建筑设计专业建筑设计专业的资料互提需要包含以下内容深度：•建筑规划设计方案：包括对场地环境、土地利用、建筑布局等的规划设计方案，需要详细说明设计考虑的背景和原则。

•建筑构造设计：包括对建筑物结构的设计方案，需要包括结构计算、材料选择、连接方式等详细信息。

•建筑装饰设计：包括对建筑内外装饰的设计方案，需要包括材料选择、色彩搭配、风格表达等详细信息。

•建筑设备设计：包括对建筑设备系统的设计方案，需要包括供电、给水排水、通风设备等的详细信息。

建议在互提建筑设计资料时，应注意描述清楚设计方案的背景、原则和技术参数，以便其他专业的设计师能够准确理解设计意图，并进行相应的设计补充或协调。

2. 机械设计专业机械设计专业的资料互提需要包含以下内容深度：•机械设计方案：需要包括机械零部件的设计方案、技术参数、材料选择等详细信息。

同时，还需要给出机械装配图，明确零部件之间的关系和拆装方式。

•机械运行原理：需要详细说明机械装置的工作原理、运行流程和关键环节，以便其他专业的设计师理解并提供合适的设计建议。

•机械控制系统：需要给出机械控制系统的设计方案和电气原理图，包括传感器、执行器、控制器等组成部分。

建议在互提机械设计资料时，应注意描述清楚设计方案的技术参数、工作原理和控制方式，以方便其他专业的设计师能够准确理解设计意图，并进行相应的设计补充或协调。

3. 电子设计专业电子设计专业的资料互提需要包含以下内容深度：•电路设计方案：需要包括电路原理图、电路拓扑结构、电子元器件参数等详细信息。

同时，还需要给出元器件选取的原则和理由。

•PCB设计方案：需要包括PCB布线图、元器件布局图等详细信息。

第一章建筑专业深度要求1.1施工图设计说明：施工图设计说明应包含以下内容：1.1.1本子项工程施工图设计的依据性文件、批文和相关规范以及甲方提供的资料（包括任务书）。

1.1.2项目概况内容一般应包括建筑名称、建设地点、建设单位、建筑面积、建筑基底面积、建筑工程等级、用地概貌、结构类型、设计使用年限、建筑层数和建筑高度、防火设计建筑分类和耐火等级，生产和储存物品的火灾危险性（工业建筑）、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度等，以及能反映建筑规模的主要技术经济指标，如住宅的套型和套数（包括每套的建筑面积、使用面积、阳台建筑面积。

房间的使用面积可在平面图中标注）、旅馆的客房间数和床位数、医院的门诊人次和住院的床位数、车库的停车泊位数等。

1.1.3建筑总平面布局，道路交通情况，场区出入口设置情况，消防车道设置情况，消防扑救面设置情况。

1.1.4建筑专业设计：（1）防火防烟分区：根据防火规范要求设置防火、防烟分区的数量，划分范围，面积大小，分区构造措施等（各平面图中应绘制防火防烟分区示意图）。

（2）有爆炸危险的甲乙类生产厂房或库房的防爆泄压构造措施（包括墙，地面，屋顶，门窗洞口的设置和做法等）。

（3）在使用功能上有特殊要求的地上（地下）建（构）筑物或个别部位房间按其危险性所采取的防火防爆措施等。

（4）围护结构构造做法及传热系数1.1.5设计标高：本子项的相对标高与总图绝对标高的关系。

1.1.6用料说明和室内外装修墙体、墙身防潮层、地下室防水、屋面、外墙面、勒脚、散水、台阶、坡道、油漆、涂料等的材料和做法。

（附工程做法表）1.1.7对采用新技术、新材料的作法说明及对特殊建筑造型和必要的建筑构造的说明，如电梯井道，机房，设备用房的防火、隔音、防潮措施等。

1.1.8幕墙工程（包括玻璃、金属、石材等）及特殊的屋面工程（包括金属、玻璃、膜结构等）的性能及制作要求，平面图、预埋件安装图等以及防火、安全、保温、隔音构造。

各专业互提资料深度的规定1 方案设计阶段建筑专业建筑物的用地、等级、功能要求主要的建筑平面、剖面、立面。

图中应给出主要的尺寸与标高。

交通及疏散组织、楼梯、电梯的位置及形式。

分别提出对结构专业、各设备专业的特殊要求。

结构专业所采用的结构体系、结构布置及高层建筑高宽比要求。

主要梁、柱、墙、网架等结构的估计尺寸。

基础形式及埋置深度等要求。

变形缝位置。

预估场地工程地质条件对上部结构设计的影响。

各设备专业设备用房面积与位置。

与土建有关的设备（水池、水箱、有设备基础的大型设施）的数量、容量及位置、重量。

对建筑或结构的特殊要求。

2 初步设计阶段建筑专业建筑总平面（比例1:500、1:1000）；各层平面、各层剖面及主要立面（比例1:100、1:200）；各类房间的使用功能要求（包括人员密度、环境要求等）。

各设备用房位置、面积与空间尺寸。

建筑物的定位轴线、开间、进深等主要尺寸，各层层高及设计标高，主要门窗洞口及建筑设施的位置与尺寸。

建筑内外墙材料、厚度。

管道井的位置、尺寸。

楼梯的位置、平面尺寸及形式。

电梯、自动扶梯的位置、平面尺寸、型号及容量、地坑深度的要求。

地下室底板排水坡度的要求。

结构专业基础类型、平面布置、基础及基础梁的尺寸、标高及埋深。

各层结构平面布置及主要管道井位置尺寸。

梁、柱、墙等构件的断面尺寸及与定位轴线的关系。

楼梯、电梯井、自动扶梯、阳台等构件的结构布置与主要受力构件尺寸。

结构材料类型的选定。

变形缝位置、宽度与其他要求。

非承重结构材料类型及厚度要求。

标准构件图的采用。

新结构、新材料的采用。

给排水专业设备用房位置、空间尺寸及其他要求。

高低位水池、水箱的容量、位置、标高、尺寸及其他要求。

消火栓、喷淋系统、其他灭火设施的位置及对各专业的要求。

给排水的管道井位置及尺寸要求。

室内管线及引出管线对土建专业的要求。

设备的平面布置、用电负荷、电源位置及控制的要求。

设备房间需进风、排风要求。

电气专业设备用房位置、空间尺寸及其他要求。

1建筑专业1.1总平面图：a.包括城委批复的建筑红线，建筑定位座标、标高、层数、指北针。

b.拆除旧建筑物的边界范围及建筑层数。

c.场外管线接入点的位置及场地建筑座标。

d.道路、广场、铁路和明沟的座标控制点、标高、坡向及绿化示意。

1.2建筑各层平面图：a.房间名称、轴线编号、轴线间尺寸（开间及进深尺寸）、纵横墙、柱、墩等厚度、门窗位置及洞口尺寸、门的种类及门的开启方向。

b.电梯（容量、速度）及机房的位置、尺寸、楼梯的梯段、栏杆等尺寸及做法。

c.设备及设施的特殊荷重、吊车型号、吨位。

d.阳台、雨蓬、卫生洁具、地漏、管井的位置、尺寸、标高。

e.防火分区及防火门的位置。

f.屋面分水线、坡向、坡度；雨水管及落水口的位置，做法：变形缝（伸缩缝、沉降缝、抗震缝）位置尺寸及做法；主要设备及孔洞的位置，尺寸、标高。

1.3建筑立、剖面图：a.能表示建筑特征的各立面。

b.室内、外地面标高；各层楼面标高；屋面标高；门窗洞口及窗台标高；地坑、地沟、平台、隔断及主要设施的标高。

各主要或特殊房间的最小净空要求。

1.4天沟（檐沟）女儿墙、窗楣、窗台、阳台等墙身构造大样做法及构件悬挑（外伸及两侧延伸）尺寸。

1.5门窗表建筑装修做法表1.6环保要求。

三废处理及防屏蔽，防磁，防振，防辐射，防腐蚀，防尘，保温，隔热，洁净等特殊构造要求及防护措施。

2结构专业2.1基础平面布置图：（包括基础形式，埋深；设备基础的平面位置尺寸，标高等）。

2.2多层结构平面布置图；（包括板面标高，竖向构件，平面构件）主要承重构件尺寸断面。

2.3屋面平面布置图：（预留孔洞位置，坡比，坡向，屋脊及檐上标高）。

2.4其它有特殊要求结构和构筑物简图。

2.5所采用的标准构件图集。

3水、电、空调等设备专业3.1各专业设备用房的平、剖面布置（包括水泵房、污水处理间、变配电所、控制室、电话交换房、空调机房、冷冻机房、锅炉房等）。

3.2主要设备的位置，外形尺寸，重量，安装标高及设备基础要求（水箱、消火栓、消防自动报警、自动喷淋；配电箱、灯个选型、通讯广播器材、共用天线、避雷接地；空调机、排风扇、送回风口；锅炉、污水处理等）以及设备的振动，噪音等。

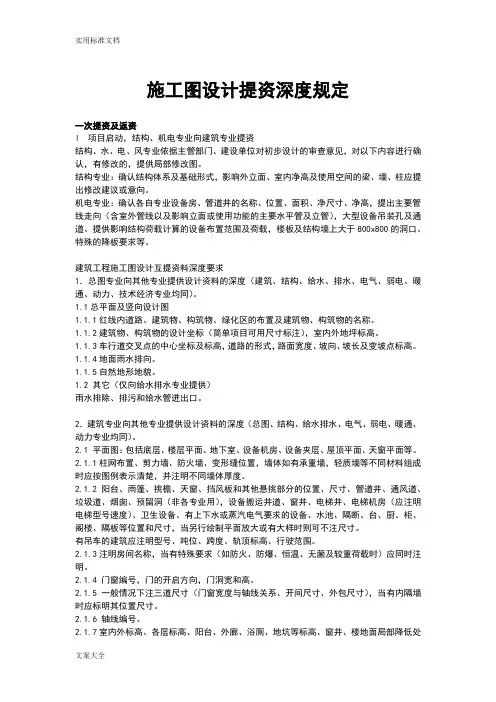

施工图设计提资深度规定一次提资及返资l 项目启动，结构、机电专业向建筑专业提资结构、水、电、风专业依据主管部门、建设单位对初步设计的审查意见，对以下内容进行确认，有修改的，提供局部修改图。

结构专业：确认结构体系及基础形式，影响外立面、室内净高及使用空间的梁、墙、柱应提出修改建议或意向。

机电专业：确认各自专业设备房、管道井的名称、位置、面积、净尺寸、净高，提出主要管线走向（含室外管线以及影响立面或使用功能的主要水平管及立管），大型设备吊装孔及通道、提供影响结构荷载计算的设备布置范围及荷载，楼板及结构墙上大于800x800的洞口、特殊的降板要求等。

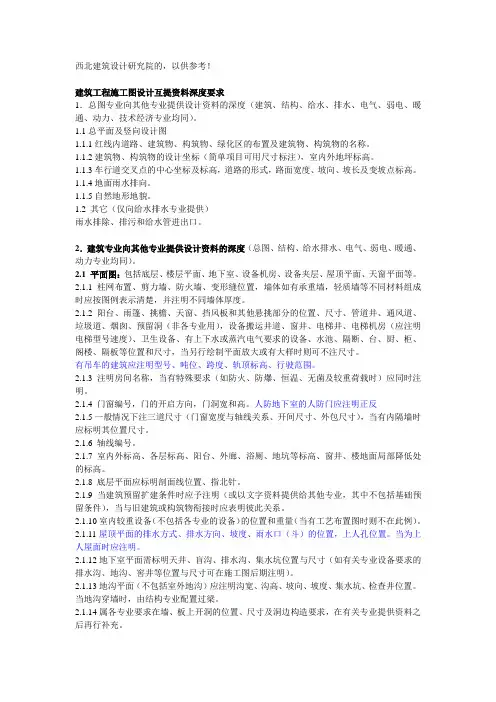

建筑工程施工图设计互提资料深度要求1．总图专业向其他专业提供设计资料的深度（建筑、结构、给水、排水、电气、弱电、暖通、动力、技术经济专业均同）。

1.1总平面及竖向设计图1.1.1红线内道路、建筑物、构筑物、绿化区的布置及建筑物、构筑物的名称。

1.1.2建筑物、构筑物的设计坐标（简单项目可用尺寸标注），室内外地坪标高。

1.1.3车行道交叉点的中心坐标及标高，道路的形式，路面宽度、坡向、坡长及变坡点标高。

1.1.4地面雨水排向。

1.1.5自然地形地貌。

1.2 其它（仅向给水排水专业提供）雨水排除、排污和给水管进出口。

2．建筑专业向其他专业提供设计资料的深度（总图、结构、给水排水、电气、弱电、暖通、动力专业均同）。

2.1 平面图：包括底层、楼层平面、地下室、设备机房、设备夹层、屋顶平面、天窗平面等。

2.1.1柱网布置、剪力墙、防火墙、变形缝位置，墙体如有承重墙，轻质墙等不同材料组成时应按图例表示清楚，并注明不同墙体厚度。

2.1.2阳台、雨篷、挑檐、天窗、挡风板和其他悬挑部分的位置、尺寸、管道井、通风道、垃圾道、烟囱、预留洞（非各专业用），设备搬运井道、窗井、电梯井、电梯机房（应注明电梯型号速度）、卫生设备、有上下水或蒸汽电气要求的设备、水池、隔断、台、厨、柜、阁楼、隔板等位置和尺寸，当另行绘制平面放大或有大样时则可不注尺寸。

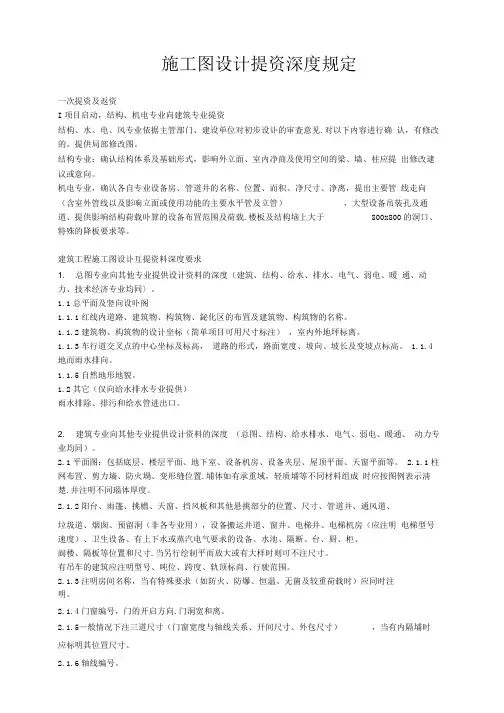

施工图设计提资深度规定一次提资及返资l 项目启动，结构、机电专业向建筑专业提资结构、水、电、风专业依据主管部门、建设单位对初步设计的审查意见，对以下内容进行确认，有修改的，提供局部修改图。

结构专业：确认结构体系及基础形式，影响外立面、室内净高及使用空间的梁、墙、柱应提出修改建议或意向。

机电专业：确认各自专业设备房、管道井的名称、位置、面积、净尺寸、净高，提出主要管线走向（含室外管线以及影响立面或使用功能的主要水平管及立管），大型设备吊装孔及通道、提供影响结构荷载计算的设备布置范围及荷载，楼板及结构墙上大于800x800的洞口、特殊的降板要求等。

建筑工程施工图设计互提资料深度要求1．总图专业向其他专业提供设计资料的深度（建筑、结构、给水、排水、电气、弱电、暖通、动力、技术经济专业均同）。

1.1总平面及竖向设计图1.1.1红线内道路、建筑物、构筑物、绿化区的布置及建筑物、构筑物的名称。

1.1.2建筑物、构筑物的设计坐标（简单项目可用尺寸标注），室内外地坪标高。

1.1.3车行道交叉点的中心坐标及标高，道路的形式，路面宽度、坡向、坡长及变坡点标高。

1.1.4地面雨水排向。

1.1.5自然地形地貌。

1.2 其它（仅向给水排水专业提供）雨水排除、排污和给水管进出口。

2．建筑专业向其他专业提供设计资料的深度（总图、结构、给水排水、电气、弱电、暖通、动力专业均同）。

2.1 平面图：包括底层、楼层平面、地下室、设备机房、设备夹层、屋顶平面、天窗平面等。

2.1.1柱网布置、剪力墙、防火墙、变形缝位置，墙体如有承重墙，轻质墙等不同材料组成时应按图例表示清楚，并注明不同墙体厚度。

2.1.2阳台、雨篷、挑檐、天窗、挡风板和其他悬挑部分的位置、尺寸、管道井、通风道、垃圾道、烟囱、预留洞（非各专业用），设备搬运井道、窗井、电梯井、电梯机房（应注明电梯型号速度）、卫生设备、有上下水或蒸汽电气要求的设备、水池、隔断、台、厨、柜、阁楼、隔板等位置和尺寸，当另行绘制平面放大或有大样时则可不注尺寸。
