景观土建施工图出图标准1.封面：项目名称、标志、设计单位、日期等（参考标本）打印文本大小控制：A2、A3本（3万平方以内为A3本，3万平方以上为A2本）2.目录：ML-01序号、图号、图纸名称、图幅3.土建统一设计说明、结构设计说明：ML-02……4.土建总图：ZP-01……ZP-01景观布局标高总平面、ZP-02景观尺寸总平面、ZP-03景观网格与定位总平面、ZP-04景观铺装与索引总平面（铺装材料用图块表达）出图比例：1:300-1:100打印图纸大小控制：根据出图比例，由具体图纸大小决定。
线宽的线型与色彩控制：1号（红色）：0.1压边线2号（黄色）：0.2土建边界线4号（青色）：0.2水体边界线3号（绿色）、7号（白色）：0.15标注线5号（蓝色）：0.35水体内线6号（紫色）：0.35小品、雕塑线8号（灰色）：0.05铺装线5.通用大样：Y-01……人行道路与广场标准做法、通车道路标准做法、道牙、汀步、沙坑、水池、台阶、建筑顶板防水等标准做法、花钵、树池、花基、停车位、围墙、栏杆等标准做法出图比例：1:50、1:20、1:10、6.节点详图：YJ-01-……YJ-01-01：景观分区平面（标高、尺寸、索引）出图比例：1:100,YJ-01-02…小品大样：布图先后程序（平面，立面，剖面，大样）、竖布。
出图比例：1:50,1:20,1:10,1:5,1:2,1:1线宽的线型与色彩控制：1号（红色）：0.1立面配景（中景）2号（黄色）、4号（青色）：0.2土建外边界线3号（绿色）、7号（白色）：0.15标注线6号（紫色）：0.35剖面结构线8号（灰色）：0.05立面配景（远景）、立面材料、剖面填充材料7.文字：宋体文字大小控制：1:1的图字高为3mm，以此类推：1:100的图为300mm8.景观材料表达：材料规格：200X200X20（规格）光面（质感）芝麻白（材料名称）花岗岩（种类）工字缝（铺法）景观绿化施工图出图标准1. LH-01：种植统一设计说明、目录2. LH-02：苗木表3.LH-03：绿化布局总平面4.LH-04：乔灌标注总平面5.LH-05：乔灌网格放线总平面6.LH-06：地被标注总平面7.LH-07：地被网格放线总平面景观水电施工图出图标准给排水：1. S-01：给排水统一设计说明2.S-02：景观给排水布置总平面（材料统计表：规格、数量、类型）3.S-03：节点大样电力：1. D-01：给电力统一设计说明2.D-02：电力系统图3.D-03：景观电力布置总平面（包含背景音乐）（材料统计表：规格、数量、类型）4.D-04：节点大样。

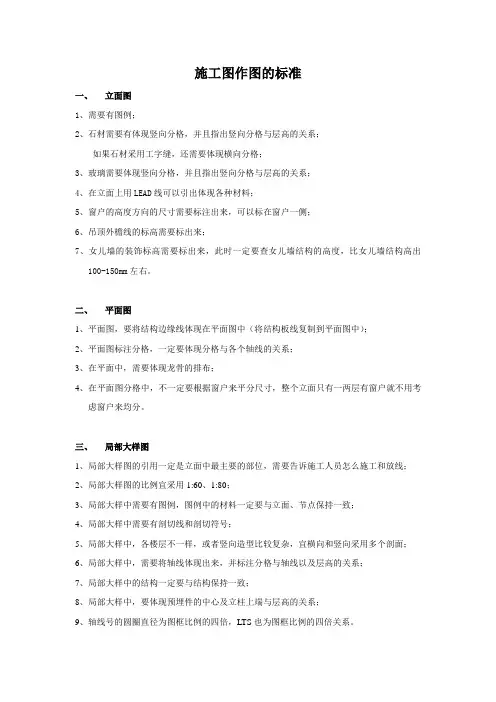

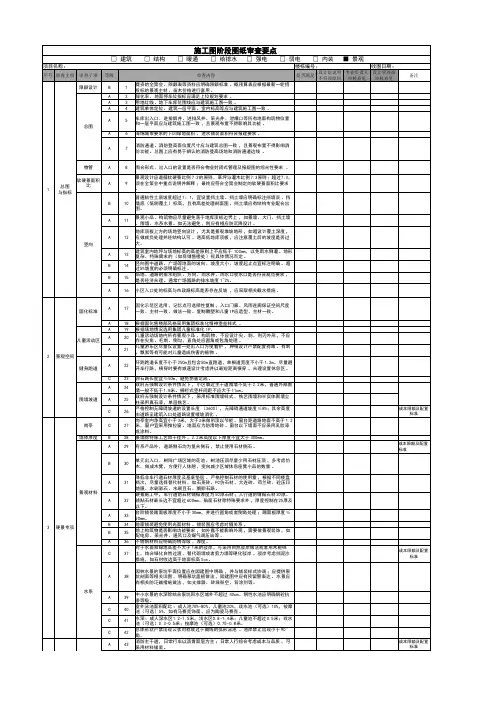

施工图作图的标准一、立面图1、需要有图例；2、石材需要有体现竖向分格，并且指出竖向分格与层高的关系；如果石材采用工字缝，还需要体现横向分格；3、玻璃需要体现竖向分格，并且指出竖向分格与层高的关系；4、在立面上用LEAD线可以引出体现各种材料；5、窗户的高度方向的尺寸需要标注出来，可以标在窗户一侧；6、吊顶外檐线的标高需要标出来；7、女儿墙的装饰标高需要标出来，此时一定要查女儿墙结构的高度，比女儿墙结构高出100-150mm左右。
二、平面图1、平面图，要将结构边缘线体现在平面图中（将结构板线复制到平面图中）；2、平面图标注分格，一定要体现分格与各个轴线的关系；3、在平面中，需要体现龙骨的排布；4、在平面图分格中，不一定要根据窗户来平分尺寸，整个立面只有一两层有窗户就不用考虑窗户来均分。
三、局部大样图1、局部大样图的引用一定是立面中最主要的部位，需要告诉施工人员怎么施工和放线；2、局部大样图的比例宜采用1:60、1:80；3、局部大样中需要有图例，图例中的材料一定要与立面、节点保持一致；4、局部大样中需要有剖切线和剖切符号；5、局部大样中，各楼层不一样，或者竖向造型比较复杂，宜横向和竖向采用多个剖面；6、局部大样中，需要将轴线体现出来，并标注分格与轴线以及层高的关系；7、局部大样中的结构一定要与结构保持一致；8、局部大样中，要体现预埋件的中心及立柱上端与层高的关系；9、轴线号的圆圈直径为图框比例的四倍，LTS也为图框比例的四倍关系。
四、节点图1、节点图的比例宜采用1:6、1:8；一个图框中可以摆放多个节点，节点图占整个空白图框的80%以上看起来是最舒服的；2、节点图的字体以宋体为宜，字体大小为图框比例的四倍，LTS也为图框比例的四倍关系；4、字体的排布一定要整齐，统一，LEADER设置要规范；5、节点中需要有图号和【室外】符号；6、剖切要用到DIVIDE线；7、焊接需要把焊缝画出来，并且标注出来；8、在节点中压块和螺栓螺钉的间距要用@表达出来；9、节点图中尺寸的标注（特别是DIM尺寸的位置）一定要和平面、大样中标注对应起来。

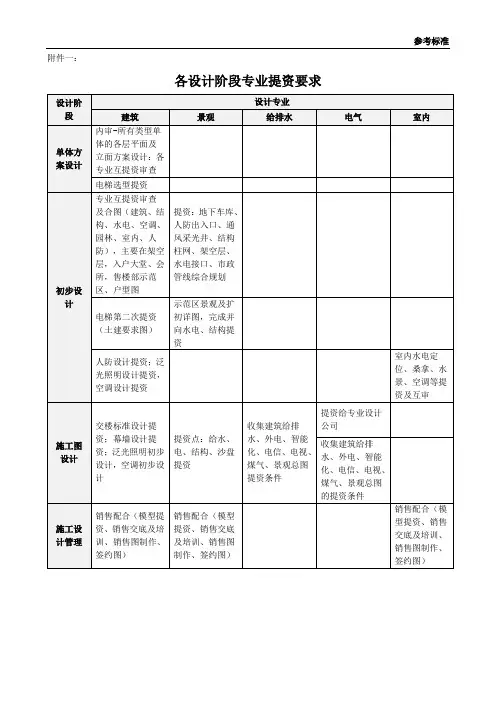

施工图设计提资深度规定一次提资及返资l 项目启动，结构、机电专业向建筑专业提资结构、水、电、风专业依据主管部门、建设单位对初步设计的审查意见，对以下内容进行确认，有修改的，提供局部修改图。
结构专业：确认结构体系及基础形式，影响外立面、室内净高及使用空间的梁、墙、柱应提出修改建议或意向。
机电专业：确认各自专业设备房、管道井的名称、位置、面积、净尺寸、净高，提出主要管线走向（含室外管线以及影响立面或使用功能的主要水平管及立管），大型设备吊装孔及通道、提供影响结构荷载计算的设备布置范围及荷载，楼板及结构墙上大于800x800的洞口、特殊的降板要求等。

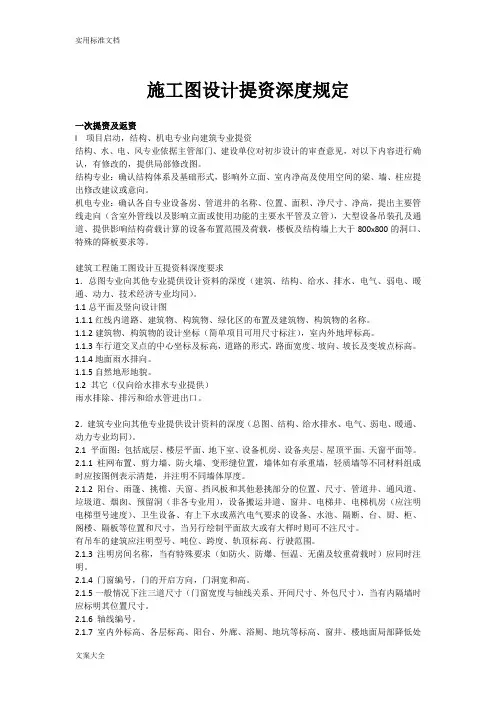

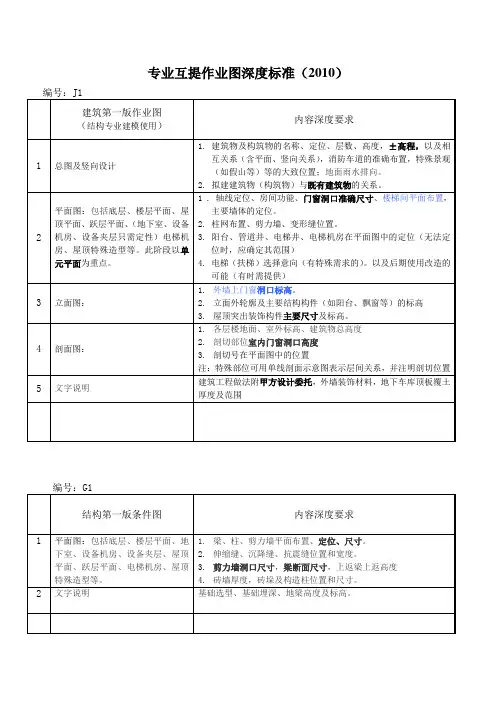

建筑工程施工图设计互提资料深度要求1．总图专业向其他专业提供设计资料的深度（建筑、结构、给水、排水、电气、弱电、暖通、动力、技术经济专业均同）。
1.1总平面及竖向设计图1.1.1红线内道路、建筑物、构筑物、绿化区的布置及建筑物、构筑物的名称。
1.1.2建筑物、构筑物的设计坐标（简单项目可用尺寸标注），室内外地坪标高。
1.1.3车行道交叉点的中心坐标及标高，道路的形式，路面宽度、坡向、坡长及变坡点标高。
1.1.4地面雨水排向。
1.1.5自然地形地貌。
1.2 其它（仅向给水排水专业提供）雨水排除、排污和给水管进出口。
2．建筑专业向其他专业提供设计资料的深度（总图、结构、给水排水、电气、弱电、暖通、动力专业均同）。
2.1 平面图：包括底层、楼层平面、地下室、设备机房、设备夹层、屋顶平面、天窗平面等。
2.1.1柱网布置、剪力墙、防火墙、变形缝位置，墙体如有承重墙，轻质墙等不同材料组成时应按图例表示清楚，并注明不同墙体厚度。
2.1.2阳台、雨篷、挑檐、天窗、挡风板和其他悬挑部分的位置、尺寸、管道井、通风道、垃圾道、烟囱、预留洞（非各专业用），设备搬运井道、窗井、电梯井、电梯机房（应注明电梯型号速度）、卫生设备、有上下水或蒸汽电气要求的设备、水池、隔断、台、厨、柜、阁楼、隔板等位置和尺寸，当另行绘制平面放大或有大样时则可不注尺寸。
（建筑工程设计）工程设计各专业互提条件工程设计各专业互提条件原则规定烟台黄金设计院二 OO 六年十月目录第一地提条件内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第二采⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第三井建⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6第四机⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6第五⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11第六冶⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14第七⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16第八力⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19第九土建⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26第十暖通⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯29第十一工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31第十二水道⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33第十三尾⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯35第十四保⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯37第十五技与有关互提条件内容⋯⋯⋯⋯⋯⋯⋯⋯⋯40第十六各有关提交概算条件内容⋯⋯⋯⋯⋯⋯⋯⋯⋯46说明跟着的推移、科学的步与展，本来的工程互提条件的原定已不甚适，所以烟台黄金研究院主要主持制了《工程各互提条件原定》。
在制程中获得了善祝、姜志功、霍炳杰、黄凌、田芹、吴旭、高升、高岩、振阳、高振、李鼎力、春秀等同志的助改正与核，表示感！因为写人的技限制和不足，免有与漏或，中依据状况商酌理。
互提条件的原要求：一、各互提条件是在工程的体要求下各的和各深入展开工作的依照。
提交条件的内容和深度保和体的量至关重要。
此，各目理、各、及人必予以有的重。
切保之互提条件的完好性，特制本定。
二、在工作中，高段和施工都需互提条件。
本定是在高段工作中，可酌情减。
三、考到各工程目的性、特色、工程内容的不一样，各互提条件的内容和深度不尽同样。
各工程目的互提条件依据状况和需要参照本定合理增。
四、在提交条件的内容中，凡波及、资料、运量、水量、量⋯⋯等通用的内容，可用“附表”格式行填写。

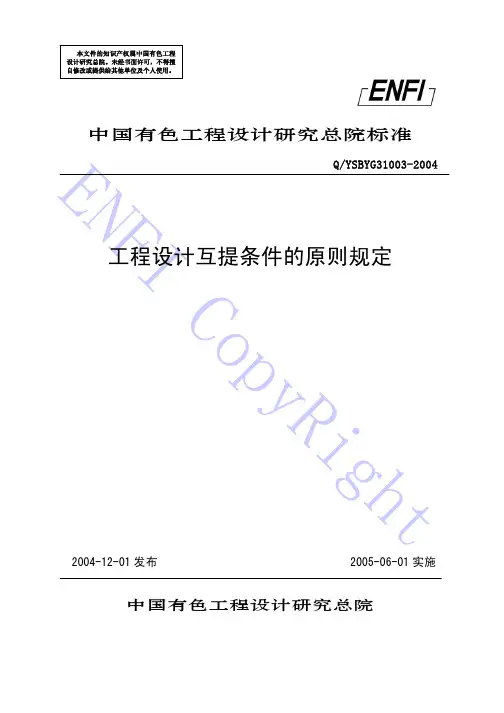

ENF I C o p y R i g h t中国有色工程设计研究总院标准Q/YSBYG31003-2004工程设计互提条件的原则规定2004-12-01发布 2005-06-01实施中国有色工程设计研究总院E NF IC op yR i g h t编 制 说 明各专业互提设计条件是开展设计工作的重要过程。
为了有效全面地做好这项工作，保证设计质量，现对原院标YSB31004-88《工程设计互提条件的原则规定》进行修订，供各专业设计人员使用。
本规定按施工图设计要求编制，在高阶段设计工作中，可参照本规定酌情删减。
高阶段设计条件一般应一次完成；施工图设计条件，应根据项目的复杂程度分一次或二次完成；特殊情况时，经与接受单位商定，可提三次条件。
提交设计条件应按本规定的要求提供必要的图纸、文字说明及有关数据。
提供条件的内容和深度可根据项目的需要适当调整。
技经专业、概算专业和环保专业因有特殊要求，将此三个专业在初步设计阶段接收各专业条件的内容单独列入，各专业按照要求，向其提出条件。
本标准由研发部组织编写，院专家委员会审定，主管院长批准。
自实施之日起，代替原院标YSB31004-88《工程设计互提条件的原则规定》。
E NF IC op yR ig ht目 录1. 采矿专业工程设计提条件的原则规定.................................12. 地质专业工程设计提条件的原则规定.................................53. 选矿专业工程设计提条件的原则规定.................................64. 矿山机械专业工程设计提条件的原则规定.............................95. 选矿设备专业工程设计提条件的原则规定............................136. 尾矿专业工程设计提条件的原则规定................................147. 冶金专业工程设计提条件的原则规定................................168. 冶金设备专业工程设计提条件的原则规定............................229.制酸专业工程设计提条件的原则规定 (23)10. 制酸设备专业工程设计提条件的原则规定............................33 11. 机修专业工程设计提条件的原则规定................................36 12. 加工专业工程设计提条件的原则规定................................38 13. 索道专业工程设计提条件的原则规定................................41 14. 民用建筑专业施工图提条件原则规定................................49 15. 固废焚烧专业工程设计提条件的原则规定............................50 16. 热工专业工程设计提条件的原则规定................................55 17. 总图运输专业工程设计提条件的原则规定............................58 18. 电气专业工程设计提条件的原则规定................................62 19. 电信专业工程设计提条件的原则规定................................65 20. 信号专业工程设计提条件的原则规定................................66 21. 仪表专业工程设计提条件的原则规定................................69 22. 工业建筑专业工程设计提条件的原则规定............................72 23. 水道专业工程设计提条件的原则规定................................75 24. 采暖通风专业工程设计提条件的原则规定............................78 25. 技术经济专业工程设计提条件的原则规定............................81 26. 初步设计阶段各相关专业提交技经专业条件内容......................82 27. 初步设计阶段各相关专业提交概算专业条件内容......................88 28. 初步设计阶段各相关专业提交环保专业条件内容. (92)E NF IC op yR ig ht采矿专业工程设计提条件的原则规定1. 1 提交地质专业（1）矿床开采范围、开采方式、开采方法及其示意图； （2）开采阶段(中段)标高；（3）采矿设计对地质矿床模型、矿量计算以及对阶段(中段)平面图、纵剖面图绘制的具体要求； （4）对开采矿石品级、类型划分的具体要求；（5）采矿工程进度计划及开拓、采准工程布置；（6）对基建探矿的布置以及探矿坑道断面、坡度、曲线半径的要求； （7）露天开采境界或坑采地表崩落范围； （8）涌水量计算范围及阶段(中段)数。
工程设计各专业互提条件随着社会的发展和现代化建设的不断推进，工程设计已成为建设行业中至关重要的一部分。
在这个过程中，各个专业的设计师之间需要进行密切的合作和协调，以确保项目的顺利进行和顺利完成。
因此，在工程设计中，各专业必须互相提供条件，确保各自的设计能有序地衔接。
1.建筑设计与结构设计之间的互提条件建筑设计和结构设计是所有工程设计中最为重要的专业之一。
建筑设计师需要与结构设计师紧密合作，以确保建筑能够承受各种自然灾害和人为因素的影响。
为了实现这个目标，建筑设计师必须为结构设计提供详细的建筑方案，包括建筑的高度、尺寸、形状、重量以及建筑物内部构造设计等方面的细节问题。
同时，建筑设计师还需与结构工程师协调沟通，以保证建筑设计与结构设计的衔接性达到最优。
2.机电设计与建筑设计之间的互提条件机电设计是另一项关键的工程设计专业，与建筑设计密切配合，确保建筑物能够在各个方面表现出色。
在机电设计专业中，机电工程师必须与建筑设计师紧密合作，以确保室内空调、照明、给排水及其他机电设备的联动能够充分满足建筑物的使用需求。
建筑设计师与机电工程师在建筑设计时必须坚持以客户需求为导向，通力合作，以满足用户的要求。
3.景观设计和建筑设计之间的互提条件景观设计是设计中的重要环节之一,，它着重关注建筑环境和周边景盘，考虑了周边环境的布置和安装，确保建筑物和其周边环境的和谐。
景观设计师必须考虑建筑物的外观美观性，功能良好，能满足客户商务活动及日常需求。
.land中规定要求景观设计的要点及规划。
4.建筑设计、结构设计、机电设计、景观设计等工程设计专业之间要互相提供信息对于以上提到的专业，据U盟学术资源，还需根据客户的实际需求及场地现状来定位具体的问题，推动专业设计团队的协同工作，确保各个专业之间的设计能够在规定的时间内完成。
同时，各个专业之间还需要互相交流，分享信息和知识，以解决在工程设计过程中遇到的各种问题和挑战。
各专业之间的信息分享，可以通过各种可行的方式进行，如网上视频会议，网络协同工作等。
CAD施工图制图标准在建筑、室内设计、机械制造等众多领域，CAD 施工图的绘制是至关重要的环节。
一份准确、清晰、规范的 CAD 施工图不仅能够有效地传达设计意图，还能为施工过程提供准确的指导，确保项目的顺利进行。
因此，遵循一套严格的 CAD 施工图制图标准是必不可少的。
一、图纸设置1、图纸幅面根据项目的规模和复杂程度，选择合适的图纸幅面。
常见的幅面有A0、A1、A2、A3、A4 等。
一般来说，大型项目使用较大的幅面，如A0、A1；小型项目则可使用较小的幅面，如 A2、A3、A4。
2、比例根据实际情况选择合适的绘图比例，如 1:50、1:100、1:200 等。
比例的选择应确保图纸上能够清晰地表达出设计的细节，同时又不至于使图纸过于复杂。
3、单位统一采用公制单位，如毫米（mm）。
在标注尺寸时，应明确标注单位，避免产生误解。
二、图层管理将不同类型的图形元素分别放置在不同的图层中，如墙体层、门窗层、家具层、标注层等。
这样可以方便对图形进行管理和编辑，同时也便于控制图形的显示和打印。
2、图层属性为每个图层设置合适的颜色、线型、线宽等属性。
颜色的选择应具有明显的区分度，便于识别；线型和线宽应根据图形的重要性和表达需要进行设置。
三、字体与标注1、字体使用标准的字体，如宋体、黑体等。
字体的大小应根据图纸的比例和内容的重要性进行选择，一般标注文字的高度为 35mm 或 5mm。
2、标注样式标注样式应统一，包括尺寸标注、文字标注、符号标注等。
尺寸标注应清晰准确，标注线的起点和终点应明确，标注文字应位于标注线的上方或旁边，且与标注线对齐。
文字标注应简洁明了，表达清晰。
四、图形绘制1、线条线条应清晰、连续，避免出现断线、重复线等情况。
不同类型的线条应使用不同的线型和线宽进行区分，如实线、虚线、点划线等。
图形元素的绘制应准确无误，如墙体、门窗、柱子等的尺寸和位置应符合设计要求。
图形的表达应简洁明了，避免过多的冗余线条和图形。
消防车道4道路4道路消防车道B 44 消防车道应满足转弯半径要求，普通消防车的转弯半径是9m，登高车的转弯半径是12m。
应根据当地具体要求。
A45 消防车道行车路线遇通过装饰构筑物、架空层等其净高不应小于4m。
供消防车停留的空地，其坡度不宜大于3%。
车行道A 46 小区内双向主车道严格控制在6米宽度以内（含6米）。
成本限额及配置标准A 47 单向车道4米宽，与隐形消防车道重合设计。
B 48 道牙露出地面高度需≤10cm；车行道上的设备检修井需采用沥青盖面样式做美化处理。
5工程做法沥青道路A 49 30mm厚AC-13C细粒式沥青混凝土（临时示范区停车场沥青面层仅50mm厚AC-13C细粒式沥青混凝土。
）50mmAC-20C型厚中粒式沥青混凝土乳化沥青透层(1.1±0.21L/M)150mm厚C20混凝土150mm厚碎石，天然砂砾或级配碎砾石93%以上素土夯实密实度彩色混凝土压模-车行A 50 彩色压印面层200厚C20混凝土垫层150mm厚碎石垫层93%以上素土夯实密实度彩色混凝土压模-人行A 51 彩色压印面层150厚C20混凝土垫层100mm厚碎石垫层93%以上素土夯实密实度透水砖-人行A 52 40厚透水砖20mm厚1：3干硬性水泥砂浆结合层100mm厚C15混凝土垫层100mm厚碎石垫层93%以上素土夯实密实度鹅卵石健康步道A 53 10厚1:2.5水泥，Ф40-50鹅卵石立铺20mm厚1：3干硬性水泥砂浆找平层100mm厚C15混凝土垫层100mm厚碎石垫层93%以上素土夯实密实度EPDM颗粒塑胶地坪A 54 EPDM塑胶地坪（宜50mm厚，面层20mm厚）20厚1:3干硬性水泥砂浆找平层100mm厚C15混凝土垫层（有车行要求为150厚C20）100mm厚碎石垫层（有车行要求为150厚）93%以上素土夯实密实度通用A 55 原则上，车行道或平台的路基为150厚C20混凝土+150厚碎石层，人行的为100厚C15混凝土+100厚碎石层。
互提条件建筑设计工程中，施工图设计阶段，各专业之间互提设计资料，是施工图设计中必要的一环，是保证设计质量，减少错、漏、缺、碰的有效措施。
也是各专业之间会审的依据。
建筑专业提供给其他专业的设计资料1) 建筑专业提供给其他所有专业的通用设计资料：（1）总平面，±0.00 标高室外竖向设计。
（2）各层平面图(包括地下室、夹层)：（3）屋顶平面图：（4）立面图：（5）剖面图:（6）楼梯墙图；（7）电梯间详图:2) 建筑专业提供给设备专业的设计资料：(1) 建筑总平面图(2) 各层平面图(包括地下室、夹层)(3) 剖面图:①间详图。
(4)其他：①屋面系统选型；②内外门窗开启方式，防火门等级等；③散热片的形式和安装方式；④防火分区大小、位置、面积；⑤卫生间平面详图(1:50) 包括：厕所、洗手间、盥洗室、各类浴室及其他卫生设备(大小便器、浴盆、淋浴器、洗脸盆、污水槽、排水地漏、排水明沟等)；⑥厨房操作间详图(1:50)包括：平面详细尺寸及必要的剖面，如灶具、洗涮池、洗手池、消毒柜、排水明沟、地漏、污水槽；⑦洗衣房详图 (洗衣量、水，汽、气用量要求) (1:50)；⑧吊顶及其灯具位置；⑨烟感位置。
3) 建筑专业提供给电气专业的设计资料(1) 总平面图，±0.00标高室外竖向设计；(2) 各层平面图(包括地下室、夹层):(3)立面图。
(4)剖面图(5)各种详图:①标准间平面详图，包括灯具和开关、插销位置及功能要求，门窗位置大小、尺寸以及开启方向，烟感位置等(1:50)；②卫生间平面详图，包括灯具、开关位置和功能要求，门窗位置大小尺寸以及开启方向，插销位置及要求(1:50)；③防火分区大小、位置及面积；④厨房操作间详图，包括灶具位置、消毒柜位置，灯具位置及功能要求(1:50)；⑤楼梯平、剖面详图，有夹层时，要有夹层楼梯间平面；⑥电梯平、剖面详图；⑦消防电梯位置。
结构专业提供给其他专业的设计资料1) 结构专业提供给建筑专业的设计资料（1）基础平、剖面图（2）结构各层平面布置图以及构件(梁、柱、墙) 几何尺寸、标高、轴线号、楼板厚度等；（3）特殊构件(如大跨度梁、转换梁、屋面大梁等)尺寸(特别是梁高)；（4）屋面系统：平面布置、构件(梁)尺寸标高、屋面板厚度等；（5）砌体结构：砌体墙选用材质、标号、墙厚，构造柱位置尺寸；（6）结构预埋件位置、形状、尺寸及标高；（7）钢结构防潮防锈要求；（8）结构自身需要的预留孔洞位置、尺寸、标高。
建筑施工图出图标准建筑施工图是建筑设计的重要成果之一，它直接关系到施工质量和工程进度。
因此，建筑施工图的出图标准显得尤为重要。
在进行建筑施工图设计时，需要遵循一定的标准和规范，以确保施工图的准确性和可靠性。
本文将就建筑施工图出图标准进行详细介绍。
首先，建筑施工图的出图标准应符合国家相关规定和标准。
在我国，建筑施工图的设计应遵循《建筑工程图样制图规范》（GB 50180）等国家标准，其中包括了建筑施工图的制图规范、图样格式、标注要求等内容。
设计人员在进行施工图设计时，必须严格按照国家相关标准进行操作，以确保施工图的合法合规。
其次，建筑施工图的出图标准应符合工程实际和施工要求。
在进行施工图设计时，需要充分考虑工程实际情况和施工要求，合理确定图纸比例、图样尺寸、标注要求等内容。
同时，还需要根据具体工程的特点和要求，进行相应的图样设计和标注，以确保施工图能够准确地表达设计意图和施工要求。
另外，建筑施工图的出图标准应注重图样的清晰和准确。
施工图是施工的依据，因此图样的清晰和准确至关重要。
设计人员在进行施工图设计时，需要采用适当的线型、字体和标注方式，确保图样清晰可读，标注准确无误。
此外，还需要注重图样的整洁和美观，使其具有良好的可视性和可读性。
最后，建筑施工图的出图标准应注重图样的规范和统一。
在进行施工图设计时，需要遵循统一的图样格式和标注要求，确保施工图的规范和统一。
同时，还需要注重施工图的标注规范和统一，使其具有一致的标注风格和标注内容，方便施工人员进行施工操作和管理。
综上所述，建筑施工图的出图标准对于保障施工质量和工程进度具有重要意义。
设计人员在进行施工图设计时，需要严格遵循国家相关标准和规范，充分考虑工程实际和施工要求，注重图样的清晰和准确，以及图样的规范和统一。
只有这样，才能够确保施工图的准确性和可靠性，为工程施工提供可靠的依据和保障。
施工图出图标准A.精装修施工图设计:一、设计范围与设计要求1.设计范围与设计内容:1.1区域范围: 1.2专业范围: 包括所有精装区域的装修、水电( 含智能化、消防) 、暖通机电设备、 VI标识系统、灯光、软装配饰、艺术摆件等专业的施工图设计或整合1.3设计内容: 包括装修以及涉及装修的相关专业的平、剖、立面图纸, 大样图( 放样图) 、系统图、节点详图、物料册、材料样板、设计说明、图纸清单概算等;2.设计要求:2.1由装修专业负责协调、整合装修阶段所有专业的图纸设计工作, 确保提交图纸的统一性、完整性和协调性, 避免出现不用专业间图纸矛盾或者同一专业内大样与平立面矛盾等问题;2.2图纸深度必须达到一次到位即施工单位拿到图纸即可开始施工无需二次深化、优化;2.3图纸及所选材料必须满足消防验收规范等国家强制性法规的要求, 确保工程能够顺利经过验收;2.4满足施工过程及日后运营维护的低成本、节能、绿色、环保等现代化建设工程特点的要求, 充分考虑经营管理者使用维护的便利性和经济性二、设计成果( 要求设计方提供的设计成果)01.图纸封面深度要求: 包括项目名称、图纸名称、编制单位、编制时间02.图纸目录深度要求: 包括图纸编号、图纸名称、图纸张号、图幅03.施工图设计说明( 有关规范、材料和工艺的说明)深度要求: 有关设计依据、设计规范、主要施工做法的说明、施工过程中应注意的技术性说明文字等04.建筑原始结构图( 现场测量)深度要求: 标有详细、准确的现场测量的平面尺寸及标高, 客观反映场地实际情况05.平面布置图深度要求: 包括平面布局、家居布置、地面材质、地面高差; 可将立面索引图合并在此图中, 但不可索引任何剖面; 尺寸标注在平面布置外围, 需有建筑轴线尺寸、开间尺寸、进深尺寸、隔墙轴线尺寸及开间、进深的总尺寸06.平面布置图中各立面索引图深度要求: 清晰反映立面与平面的方位、坐标、轴线关系, 准确索引所有立面图纸编号07.砌筑定位图深度要求: 包括隔墙使用材料、隔墙厚度、隔墙的轴线尺寸; 不同材料隔墙的做法详图索引; 如建筑设计院已出隔墙定位图, 在装饰设计无改动的情况下, 以建筑设计院图纸为准08.地面铺装( 材质) 图( 含分隔尺寸)深度要求: 地面面层材料的名称、种类、规格尺寸、地面标高; 活动家具及可移动的地毯需删除, 注意房间中的固定衣柜、卫生间的洗手台、座便器下方地面及厨房的橱柜等地面是否铺地材, 需与施工中地面面材的施工范围一致; 地面做法的大样、地面拼花的大样、地面高差或不同材质衔接的细部节点等在此图上索引09.天花布置图( 包括灯具、风口、烟感、喷淋等机电的定位)深度要求: 包括天花造型、窗帘盒、灯具排布、使用材料、各部位标高; 尺寸标注同平面布置图010.天花开线图深度要求: 包括天花造型、窗帘盒及灯具相对尺寸、天花使用材料、各部位的标高; 可将天花造型大样索引和天花剖面索引合并在此图中011.天花照明布置图( 包含吊顶尺寸、标高、灯具尺寸等)深度要求: 清晰准确的灯具水平、竖向定位尺寸, 控制回路的设置及开关数量012.综合天花图深度要求: 在天花图基础上绘制, 包括灯具、空调、消防、智能化等机电末端点位和检修口的位置、尺寸, 以室内隔墙毛坯面为尺寸标注的基准线013.水电、设备图( 包含给排水、强弱电、灯光、暖通、智能化、消防等)深度要求: ①强弱电点位平面布置图包括以下图纸: 电气平面图、电气系统图、弱电平面布置图、安防平面布置图。
