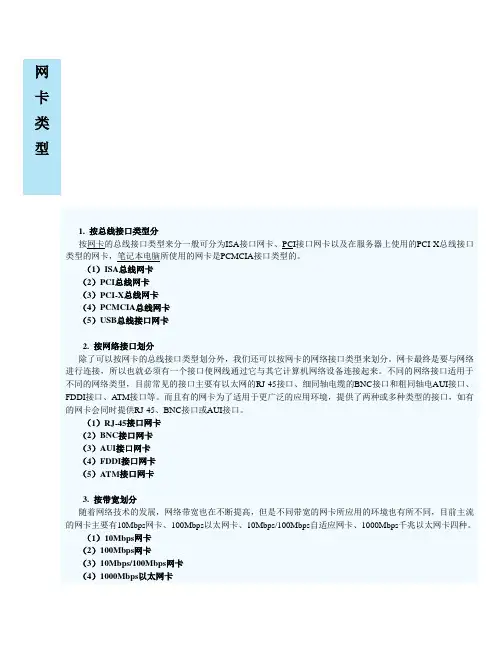

网卡类型1. 按总线接口类型分按网卡的总线接口类型来分一般可分为ISA接口网卡、PCI接口网卡以及在服务器上使用的PCI-X总线接口类型的网卡，笔记本电脑所使用的网卡是PCMCIA接口类型的。

（1）ISA总线网卡（2）PCI总线网卡（3）PCI-X总线网卡（4）PCMCIA总线网卡（5）USB总线接口网卡2. 按网络接口划分除了可以按网卡的总线接口类型划分外，我们还可以按网卡的网络接口类型来划分。

网卡最终是要与网络进行连接，所以也就必须有一个接口使网线通过它与其它计算机网络设备连接起来。

不同的网络接口适用于不同的网络类型，目前常见的接口主要有以太网的RJ-45接口、细同轴电缆的BNC接口和粗同轴电AUI接口、FDDI接口、ATM接口等。

而且有的网卡为了适用于更广泛的应用环境，提供了两种或多种类型的接口，如有的网卡会同时提供RJ-45、BNC接口或AUI接口。

（1）RJ-45接口网卡（2）BNC接口网卡（3）AUI接口网卡（4）FDDI接口网卡（5）ATM接口网卡3. 按带宽划分随着网络技术的发展，网络带宽也在不断提高，但是不同带宽的网卡所应用的环境也有所不同，目前主流的网卡主要有10Mbps网卡、100Mbps以太网卡、10Mbps/100Mbps自适应网卡、1000Mbps千兆以太网卡四种。

（1）10Mbps网卡（2）100Mbps网卡（3）10Mbps/100Mbps网卡（4）1000Mbps以太网卡4. 按网卡应用领域来分如果根据网卡所应用的计算机类型来分，我们可以将网卡分为应用于工作站的网卡和应用于服务器的网卡。

前面所介绍的基本上都是工作站网卡，其实通常也应用于普通的服务器上。

但是在大型网络中，服务器通常采用专门的网卡。

它相对于工作站所用的普通网卡来说在带宽（通常在100Mbps以上，主流的服务器网卡都为64位千兆网卡）、接口数量、稳定性、纠错等方面都有比较明显的提高。

还有的服务器网卡支持冗余备份、热拨插等服务器专用功能。

PCI总线和ISA总线有什么区别？PCI，现在几乎看不到ISA了。

PCI总线是高速同步总线，具有32bit总线宽度，工作频率是33MHz，最大传输率为132Mbyte/s，远远大于ISA总线5Mbyte/s 的速率。

主板有两种扩展槽，黑色的为ISA，白色的短槽为PCI，PCI是现在比较先进的一种。

分别插入ISA卡和pci卡。

1、ISA总线ISA总线接口由于I/O速度较慢，随着上世纪90年代初PCI总线技术的出现，很快被淘汰了。

目前在市面上基本上看不到有ISA总线类型的网卡。

不过近期出现一种复古现象，就是在一些品牌的最新的i865系列芯片组主板中居然又提供了几条ISA插槽，真是令人费解！最普通的总线是ISA总线，即工业标准结构总线。

16位ISA总线频率为8MHz左右。

它的应用范围很广，几乎所有的主板都保留了ISA总线的扩展槽。

2、PCI总线PCI是Intel公司开发的一套局部总线系统，它支持32位或64位的总线宽度，频率通常是33MHz。

目前最快的PCI2.0总线速度是66MHz。

PCI总线允许十个接插件，同时它还支持即插即用。

是目前最主流的一种接口类型。

因为它的I/O速度远比ISA总线型的卡快（ISA最高仅为33MB/s，而目前的PCI 2.2标准32位的PCI接口数据传输速度最高可达133MB/s），所以在这种总线技术出现后很快就替代了原来老式的ISA总线。

PCI是Intel公司开发的一套局部总线系统，它支持32位或64位的总线宽度，频率通常是33MHz。

目前最快的PCI2.0总线速度是86MHz。

目前主流的PCI规范有PCI2.0、PCI2.1和PCI2.2三种，PC机上用的32位PCI网卡，三种接口规范的卡外观基本上差不多（主板上的PCI插槽也一样）。

服务器上用的64位PCI网卡外观就与32位的有较大差别，主要体现在金手指的长度较长。

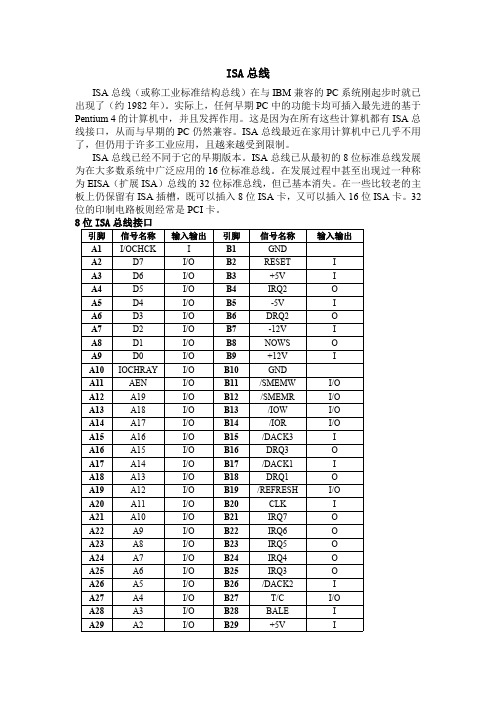

ISA总线ISA总线（或称工业标准结构总线）在与IBM兼容的PC系统刚起步时就已出现了（约1982年）。

实际上，任何早期PC中的功能卡均可插入最先进的基于Pentium4的计算机中，并且发挥作用。

这是因为在所有这些计算机都有ISA总线接口，从而与早期的PC仍然兼容。

ISA总线最近在家用计算机中已几乎不用了，但仍用于许多工业应用，且越来越受到限制。

ISA总线已经不同于它的早期版本。

ISA总线已从最初的8位标准总线发展为在大多数系统中广泛应用的16位标准总线。

在发展过程中甚至出现过一种称为EISA（扩展ISA）总线的32位标准总线，但已基本消失。

在一些比较老的主板上仍保留有ISA插槽，既可以插入8位ISA卡，又可以插入16位ISA卡。

32位的印制电路板则经常是PCI卡。

8位ISA总线接口引脚信号名称输入输出引脚信号名称输入输出A1I/OCHCK I B1GNDA2D7I/O B2RESET IA3D6I/O B3+5V IA4D5I/O B4IRQ2OA5D4I/O B5-5V IA6D3I/O B6DRQ2OA7D2I/O B7-12V IA8D1I/O B8NOWS OA9D0I/O B9+12V IA10IOCHRAY I/O B10GNDA11AEN I/O B11/SMEMW I/OA12A19I/O B12/SMEMR I/OA13A18I/O B13/IOW I/OA14A17I/O B14/IOR I/OA15A16I/O B15/DACK3IA16A15I/O B16DRQ3OA17A14I/O B17/DACK1IA18A13I/O B18DRQ1OA19A12I/O B19/REFRESH I/OA20A11I/O B20CLK IA21A10I/O B21IRQ7OA22A9I/O B22IRQ6OA23A8I/O B23IRQ5OA24A7I/O B24IRQ4OA25A6I/O B25IRQ3OA26A5I/O B26/DACK2IA27A4I/O B27T/C I/OA28A3I/O B28BALE IA29A2I/O B29+5V IA30A1I/O B30OSC IA31A0I/O B31GND1、下面对引脚信号做一些简要说明：D7～D0：8位数据线，双向，三态。
