ISA总线时序到本章为止，大家已经学会怎么读时序图。

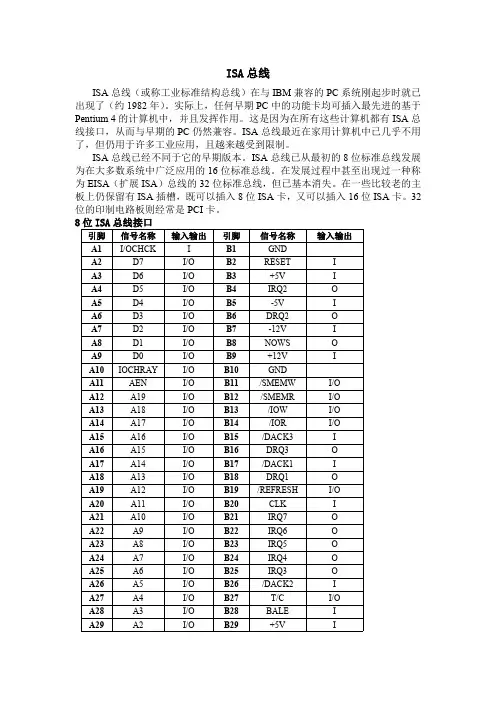

ISA总线源于PC总线，其信号定义和8086CPU的信号十分接近。

我们着重分析ISA总线信号的一些特点。

ISA的16位数据传送是通过采样M16#或IO16#来确认的，在BCLK2的开始（上升沿），ISA总线控制器检测16位存储器传送信号M16#，如果该信号为0，意味着本次总线访问是16位存储器访问，将在3个BCLK之内完成。

如果M16#为1，表示本次总线访问是8位存储器访问，需要6个BCLK周期。

在16位ISA中，LA17~23是非锁存信号。

仅仅在第1个时钟周期有效，同样，要使扩展地址信号在整个ISA访问周期中保持，ISA扩展卡必须利用BALE信号锁存LA17~23上的地址。

注意，LA17~23上的地址信号有效时间是先于A0~15的。

LA17~23有效之后，与数据线分离的地址线A[15：0]上才发出地址信号，同时，数据线高位字节使能信号变为有效状态。

即SBHE#变成低电平，这样就可以通过SD8~15传送高8位数据，实现16位操作。

如果NOWS#为高，表示本周期仍为标准16位存储器访问周期，系统主板自动插入一个等待周期，即3个周期完成存储器访问。

如果采样到NOWS#为低，意味着所访问的存储器为高速存储器，主板可以撤除将要插入的等待周期，这样便形成了在2个总线时钟周期内完成的对存储器的快速访问。

ISA除了要在BCLK2的下降沿采样零等待周期信号以外，还将在BCLK3的上升沿（BCLK3的开始）采样I/O通道准备好信号IOCHRDY。

IOCHRDY信号是为慢速的存储器或I/O芯片准备的。

如果被访问的存储器不能在3个时钟周期内完成和主设备的数据交互，那么可以在扩展卡上设计产生请求插入等待周期的信号，即在总线采样IOCHRDY（BCLK3前沿）之前，令IOCHRDY为0，并根据需要插入等待周期的数目，决定IOCHRDY为低电平的持续时间。

需要注意的是，ISA总线规范规定，如产生NOWS#信号就不允许出现IOCHRDY 无效的情况，否则就会出现不可预知的情况。
