工图试题1、剖视图的种类可分为（）视图、（）视图和局部剖视图。
答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。
答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。
答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。
答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。
答案：断面图；断面8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。
答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。
答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。
答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈答案：局部放大；细实12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。
答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。
答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（答案：细实；总数15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。
答案：放大图形；实际机件二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。
（A）全剖 (B)半剖(C) 局部剖 (D) 断面2、用剖切面局部地剖开机件所得的视图称（）视图。
*1、剖视图的种类可分为（????）视图、（????）视图和局部剖视图。
答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（??????）角，互相平行，间隔均匀的（????????）线。
答案：45゜；平行细实3、剖切面的种类可分为（?????????? ）剖切面、（?????????? ）的剖切面、几个相交的剖切面。
答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（????????）为界，一半画成剖视图，一半画成（??????）。
答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（??????）视图，其断裂边界应以（??????）线表示。
答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（????????），也不能（??????）轮廓线之外。
答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（??????），简称（????）。
答案：断面图；断面8、画在视图轮廓线之外的断面，称为（?????? ）断面；画在视图轮廓线之内的断面，称为（?????? ）断面。
答案：移出；重合9、移出断面的轮廓线用（????）线绘制；重合断面的轮廓线用（????）线绘制。
答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（?????? ）时，视图的轮廓线仍需完整的画出，不可（??????）。
答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（?????? ）图；放大部位用（??????）线圈出。
??答案：局部放大；细实12、肋板、轮辐及薄壁结构，（???? ）剖切时，一律不画剖面线，并用（????）线将它们与相邻结构分开。
答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（????）标注尺寸，断裂边缘常用（????）线画出。
答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（???? ）线相连或标明中心位置并注明（????）。
机械制图试题（附答案）一、填空题1、剖视图的种类可分为（）视图、（）视图和局部剖视图。
2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。
3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。
4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。
5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。
6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。
7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。
8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。
9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。
10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈出。
12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。
13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。
14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（）。
15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。
二、选择题：（每题2分）1、半剖视图选用的是（）剖切面。
（A）单一(B)几个平行的(C)几个相交的(D)其它2、局部剖视图选用的是（）剖切面。
（A）单一(B)几个平行的(C)几个相交的(D)其它3、六个基本视图中最常用的是（）视图。
（A）主、右、仰(B)主、俯、左(C)后、右、仰(D)主、左、仰4、六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐；俯左仰右：宽相等。
机械制图期末考试及答案(总11页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--*1、剖视图的种类可分为（）视图、（）视图和局部剖视图。
答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。
答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。
答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。
答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。
答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。
答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。
答案：断面图；断面8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。
答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。
答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。
答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈出。
答案：局部放大；细实12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。
答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。
答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（）。
答案：细实；总数15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。
答案：放大图形；实际机件二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。
第十二章机件的表达方法
1.六个基本视图的投影规律是“主俯仰后：长对正；右主左后；；俯左仰右：。
2.向基本投影面投影的视图有、、。
向倾斜投影面投影的视图是。
3.剖视图的种类可分为视图、视图和视图。
4.剖切面的种类可分为剖切面、剖切面、剖切面和复合剖切面。
5.肋板、轮辐及薄壁结构，沿向剖切，按不剖切处理，不画剖面线，并用线将它们与相邻结构分开。
1.六个基本视图的投影规律是“主俯仰后：长对正；右主左后；高平齐；俯左仰右：宽相等。
2.向基本投影面投影的视图有基本视图、向视图、局部视图。
向倾斜投影面投影的视图是斜视图。
3.剖视图的种类可分为全剖视图、半剖视图和局部剖视图。
4.剖切面的种类可分为单一剖切面、几个平行的剖切面、几个相交的剖切面和复合剖切面。
5.肋板、轮辐及薄壁结构，沿纵向剖切，按不剖切处理，不画剖面线，并用粗实线将它们与相邻结构分开。
12-2 画出机件的基本视图、向视图、局部视图、斜视图。
（2）
（5）3.补画主视图中漏画的图线。
（6
）
3.补画主视图中漏画的图线。
（7）（8）
立体图。
《机械制图》练习题1班级姓名得分一．填空题1、图框线用________画出；不可见轮廓线用________画出。
2、标题栏位于图纸的________。
3、同一机件如在用不同的比例画出，其图形大小________；但图上标注的尺寸数值________。
4、图纸的基本幅面有____；____；____；____；____五种。
5、内外螺纹只有当________；________；________；________；________等五要素完全相同时，才能旋合在一起。
6、________，________，________均符合国家标准的螺纹，称为标准螺纹。
7、导程S和螺距P的关系是________。
8、表面粗糙度符号顶角为________度。
9、符号表示该表面是用________________方法获得的。
10、基孔制配合的基准件是________，基准孔的基本偏差代号为________；基轴制配合的基准件是________，基准轴的基本偏差代号为________。
二．是非题1、尺寸标注不应封闭。
（）2、非回转体类零件的主视图一般应选择工作位置。
（）3、表达一个零件，必须画出主视图，其余视图和图形按需选用。
（）4、铸造零件应当壁厚均匀。
（）5、上下偏差和公差都可以为正，为负和为0。
（）三．作图题1、三角形EFG在平面ABCD上，求其H面投影。
2、完成螺栓连接的图样。
3、补全W投影。
4、求作W投影。
5、求作相贯线V、W投影。
6、由轴测图补画视图。
7、将物体的主视图改画成剖视图。
《机械制图》练习题21、剖视图的种类可分为（）视图、（）视图和局部剖视图。
答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。
答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。
答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。

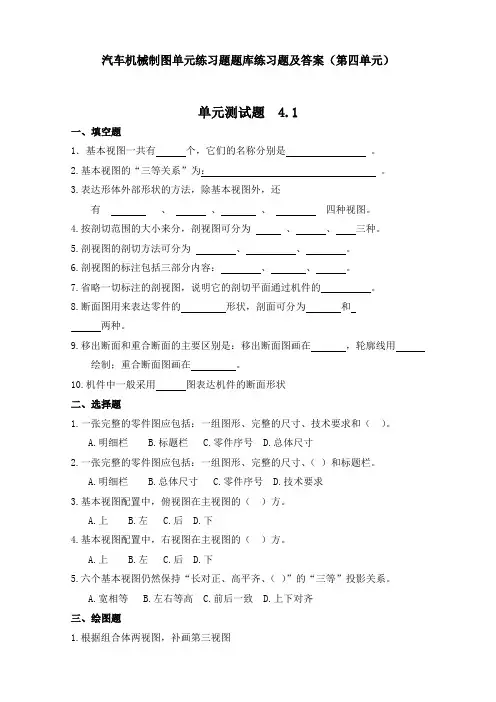

汽车机械制图单元练习题题库练习题及答案（第四单元）单元测试题 4.1一、填空题1．基本视图一共有个，它们的名称分别是。
2.基本视图的“三等关系”为：。
3.表达形体外部形状的方法，除基本视图外，还有、、、四种视图。
4.按剖切范围的大小来分，剖视图可分为、、三种。
5.剖视图的剖切方法可分为、、。
6.剖视图的标注包括三部分内容：、、。
7.省略一切标注的剖视图，说明它的剖切平面通过机件的。
8.断面图用来表达零件的形状，剖面可分为和两种。
9.移出断面和重合断面的主要区别是：移出断面图画在，轮廓线用绘制；重合断面图画在。
10.机件中一般采用图表达机件的断面形状二、选择题1.一张完整的零件图应包括：一组图形、完整的尺寸、技术要求和（）。
A.明细栏B.标题栏C.零件序号D.总体尺寸2.一张完整的零件图应包括：一组图形、完整的尺寸、（）和标题栏。
A.明细栏B.总体尺寸C.零件序号D.技术要求3.基本视图配置中，俯视图在主视图的（）方。
A.上B.左C.后D.下4.基本视图配置中，右视图在主视图的（）方。
A.上B.左C.后D.下5.六个基本视图仍然保持“长对正、高平齐、（）”的“三等”投影关系。
A.宽相等B.左右等高C.前后一致D.上下对齐三、绘图题1.根据组合体两视图，补画第三视图单元测试题 1（答案）一、填空题1.基本视图一共有 6 个，它们的名称分别是主视图、俯视图、左视图、仰视图、右视图、后视图2、基本视图的“三等关系”为：长对正，高平齐，宽相等。
3.表达形体外部形状的方法，除基本视图外，还有向视图、局部视图、斜视图、剖视图四种视图。
4、按剖切范围的大小来分，剖视图可分为全剖视、半剖视、局部剖视三种。

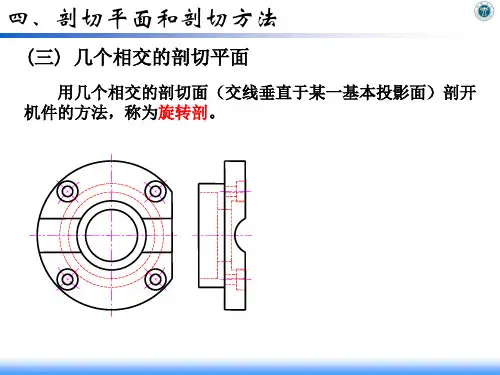

5、剖视图的剖切方法可分为单一剖、阶梯剖、旋转。
6.剖视图的标注包括三部分内容：字母、箭头、剖切线。
7.省略一切标注的剖视图，说明它的剖切平面通过机件的对称平面。
8.断面图用来表达零件的某部分的断面形状，剖面可分为移出断面和重合断面两种。
机械制图-剖视图的画法一、剖视图的概念假想的用剖切面剖开物体，将处在观察者和剖切平面之间的部分移去，而将其余部分向投影面投影所得到的图形称为剖视图，简称剖视。
国家标准要求尽量避免使用虚线表达机件的轮廓及棱线，采用剖视的目的，就可使机件上一些原来看不见的结构变为可见，用实线表示，这样看起来就比较清晰可见。
二剖视图的配置各种视图的配置形式同样适用于剖视图根据剖视的目的和国标中的有关规定剖视图的画法要点如下：1 剖切位置及剖切面的确定根据机件的特点，剖切面可以是曲面，但一般为平面，表示机件内部的结构剖视，剖切平面的位置应通过内部结构的对称面或轴线。
2 剖视图的画法1）剖切符号：用粗短画(线宽1~1.5d)表示，用以指示剖切面的位置，并用箭头表示投影方向。
2）剖视图：“假想”剖开投影后，所有可见的线均画出，不能遗漏。
3）剖面符号：剖切平面与机件的接触部分(断面)画剖面线，剖面线应以适当角度的细实线绘制，最好为45°斜线，同一机件的各个视图中剖面线方向与间距必须一致4）剖视图的配置与标注．剖视图名称用”Ｘ－Ｘ“表示。
三、剖视图的种类按剖切的范围，剖视图可分为全剖视图、半剖视图和局部视图。
1、全剖视图（1）概念：用剖切面完全地剖开物体所得的剖视图。
（2）应用：表达内形比较复杂、外形比较简单或外形已在其他视图上表达清楚的零件。
例：全剖视图的作法：（如下图）（3）注意：因剖视图已表达清楚机件的内部结构,其它视图不必画出虚线。
2、半剖视图（1）概念：当零件具有对称平面时,向垂直于对称平面的投影面上投射所得到的图形，可以对称中心线为界，一半画成剖视，另一半画成视图。
（2）应用：由于半剖视图既充分的表达了机件的内部形状，又保留了机件的外部形状，所以常采用它来表达内外部形状都比较复杂的对称机件。
当机件的形状接近于对称，且不对称的部分已另有图形表达清楚时，也可以画成半剖视图。
（3）注意：a、视图与剖视图的分界线应是对称中心线（细点画线），而不应画成粗实线，也不应与轮廓线重合；b、机件的内部形状在半剖视图中以表达清楚，在另一半视图上就不必再画出虚线，但对于孔或槽等，应画出中心线的位置。
《机械制图》题库（大专）建议：出题分值比例——作图题占总分60%~70%一、填空题（每题2分）1、标题栏应画在每张图样的右下角紧靠边框。
2、正投影的三个基本特性是实形性、积聚性、类似性。
3、三视图的三等关系：主俯视图长对正；主左视图高平齐；俯左视图宽相等。
4、组合体读图的方法有形体分析法、线面分析法。
5、基本视图有主视图, 俯视图 , 仰视图右视图后视图左视图。
6、螺纹的_牙型、大径、线数、螺距、旋向是五要素。
7、基准孔的基本偏差代号为 H ，其下偏差为零。
8、比例是指图样与实物相应要素的线性尺寸之比，有原值比例、缩小比例、放大比例三种。
9、同一机件如采用不同的比例画出，其图形大小不同，但图上标注的尺寸数值相同。
10、装配图中，剖面线的方向相同，间隔一致的是__同一零件______。
11、一个完整的尺寸应由__尺寸界限__、_尺寸线__ 、__尺寸线终端、尺寸数字__ 四要素组成。
12、标注角度时，数字一律___水平_____书写。
13、交线分为__截交线__ 和__相贯线__。
其中，_相贯线_ 是旋转体与旋转体相交形成的。
14、螺纹按旋向分为___左旋___和_右旋__。
15、普通螺纹的公称直径是指螺纹的__大径__，英寸制管螺纹的公称直径是指__管子的孔径__。
16、将机件的某一部分单独地向__基本___投影面投影所得的视图为局部视图。
17、局部剖视图中，机件剖开部分与未剖开部分的分界线用___波浪__线表示; 半剖视图中，机件剖开部分与未剖开部分的分界线是___细点画___线。
18、装配图上，一般应标注规格尺寸、装配尺寸、外形尺寸、安装尺寸和其他重要尺寸_等五类尺寸。
19、说明下列螺纹代号的含义。
M24左-7H-S: M24__普通粗牙螺纹_大径24㎜左 _左旋__7H__中径和顶径公差带代号__S__短旋合长度。
20、当线段平行于投影面时，得到的投影为实长，具有实形性。
21、当空间平面倾斜于投影面时，其投影为一类似多边形，这种性质叫类似性。
一、填空1、剖视图的种类可分为（ ）视图、（ ）视图和局部剖视图。
2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对 称线成（ ）角，互相平行，间隔均匀的（ ）线。
3、剖切面的种类可分为（ ）剖切面、（ ）的剖切面、几 个相交的剖切面。
4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以 （ ）为界，一半画成剖视图，一半画成（ ）。
5、机件的某一部分向基本投影面投影而得的视图称为（ ）视图， 其断裂 边界应以（ ）线表示。
6、在局部剖视图中，波浪线不能与轮廓线（ ），也不能（ ）轮廓 线之外。
7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（ ），简 称（ ）。
8、画在视图轮廓线之外的断面，称为（ ）断面；画在视图轮廓线之内的 断面，称为（ ）断面。
9、移出断面的轮廓线用（ ）线绘制；重合断面的轮廓线用（ ）线绘制。
10、当视图的轮廓线与重合断面的轮廓线（ ）时，视图的轮廓线仍需完 整的画出，不可（ ）。
11、 将机件的部分结构， 用大于原图形所采用的比例画出的图形， 称为 （ ） 图；放大部位用（ ）线圈出。
12、肋板、轮辐及薄壁结构，（ ）剖切时，一律不画剖面线，并用（ ） 线将它们与相邻结构分开。
13、 较长机件采用折断画法后， 其长度应按 （ ） 标注尺寸， 断裂边缘常用 （ ） 线画出。
14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（ ） 线相连或标明中心位置并注明（ ）。
15 局部放大图上标注的比例是指（ ）的线性尺寸与（ ） 相应要素的线性尺寸之比。
二、判断题：（每题 1 分）1、视图包括基本视图，局部视图、斜视图和向视图共四种。
（ ）2、视图上标有“A”字样的是向视图。
（ ）3、视图上标有“A向旋转”字样的是斜视图。
（ ）4、局部视图的断裂边界一般以波浪线表示。
（ ）5、 机件向基本投影面投影所得的图形称为基本视图， 共有六个基本视图。
2019年机械制图期末考试模拟试题（含答案）学校：__________一、填空题1．平面于立体表面相交，可以认为是立体被平面截切，该平面称为截平面。
2．按表面的性质不同,基本体通常分为平面基本体和曲面基本体.3．平面体上相邻表面的交线称为棱线.4．确定组合体各组成部分的形状大小的尺寸是定形尺寸.5．确定组合体各组成部分之间相对位置的尺寸是定位尺寸.6．绘制圆的对称中心线时，其圆的相交处应是线段，超出轮廓线的长度为 1.～1.mm，当圆直径叫小时，中心线可用细实线代替。
7．图形的轮廓线、轴线或对称中心线及其引出线可作为尺寸界线8．正投影的基本性质是真实性、积聚性、类似性。
9．用正投影法所绘制的物体图形称为视图。
10．直线在三面投影体系中有三种位置：投影面垂直线，投影面平行线，一般位置线。
11．与三个投影面都倾斜的直线，称为一般位置直线。
12．剖视图可分为全剖视图,半剖视图和局部剖视图.13．国标中规定用（ C ）作为基本投影面。
A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面14．工程中常见的回转体有圆柱,圆锥,球,和环.15．从螺纹的线数分: 单数螺纹和多数螺纹.16．圆锥表面由圆锥面和底圆组成。
17．剖视图就是假想的用剖切平面，从机件适当位置将机件切开。
剖切平面与机件接触的部分称为断面。
18．通过螺纹轴线的剖切面上螺纹的轮廓形状，称为螺纹牙型。
19．大径是指通过螺纹的牙顶或内螺纹的假想的圆柱面的直径。
20．沿一条螺旋线型成的螺纹为单线螺纹。
21．齿顶圆与齿根圆之间的径向距离称为齿高。
22．轴承的代号分前置代号、基本代号和后置代号。
23．弹簧的类型有螺旋弹簧、蜗卷弹簧、板弹簧等。
24．零件的安放位置原则有加工位置原则、工作位置原则、自然平稳原则。
25．以基本尺寸为基数来确定的允许尺寸变化的两个界限值称为极限尺寸。
26．管螺纹的代号是（ C ）A、 BB、TrC、GD、 M27．剖视图的剖切方法可分为单剖 ,阶梯剖, 旋转剖,复合剖,斜剖五种.28．螺纹的五要素是牙型、直径、线数、螺距、旋向。
