《机械制图》第二版主编苏州大学出版社（题库建设：黄士群）第一章制图基本知识与技能【教学要求】1、掌握国家标准中有关图幅、图线等制图基本规定及尺寸注法的规定。
2、初步掌握使用绘图工具的能力，掌握平面图形的基本作图方法，为学习投影作图打下基础。
【知识要点】1．《制图》国家标准的有关规定；2．比例的概念、种类。
-3．尺寸标注的基本要求、组成以及标注的基本方法。
4．圆弧连接的概念、步骤。
5．平面几何作图的基本方法。
6．平面几何图形的尺寸分析、线段分析和画图步骤。
一、填空题：1A．比例是指与的之比，比例有、、三种，某图样的比例为2：1，该比例是比例，其图形是实物的倍。
答：图形中图样实物相应要素线性尺寸原值放大缩小放大 22A．机件的真实大小应以图样上值为依据，与及无关。
答：所注的尺寸数值图形的大小绘图的准确度3A．标注尺寸一般包括、和三个要素。
&答：尺寸界线尺寸线尺寸数字4B．线性尺寸的数字一般应注写在尺寸线的方或方，也允许注写在尺寸线的处。
在同一图样上，数字的注法应。
注写线形尺寸数字时，如尺寸线为水平方向时，尺寸数字规定由向书写，字头向；如尺寸线为竖直方向时，尺寸数字由向写，字头朝；在倾斜的尺寸线上注写尺寸数字时，必须使字头方向有向的趋势。
答：上左中断一致左右上下上左上5B．标注角度时，角度的数字一律写成方向，一般注写在尺寸线的处；尺寸界线应沿引出，尺寸线应画成，其圆心是该角的顶点。
答：水平中断径向圆弧6B．圆弧连接的三个步骤是：、、。
答：求圆心、求切点、画连接圆弧二、基本知识与技能题1B 指出右边的图中尺寸标注的错误，在左边图上作正确标注。
&答：)2C、参照下图所示图形，用1：2比例在制定位置画图，并作正确标注：以尺寸数值为依据画图，如130画65长，标注时尺寸数字不变。
;三、几何作图题1A、作圆内接正六边形￥2A、将线段AB七等分3A、根据给定条件1：9的斜度，并标注。
）要求描深轮廓线，标注，保留作图痕迹4A、参照示意图，作1：3锥度图形[5B、参照图例用给定的尺寸作圆弧连接（答案略）)6B、作圆弧内连接。
第一章测试1【多选题】(10分)剖视图的种类可分为（）视图、（）视图和局部剖视图。

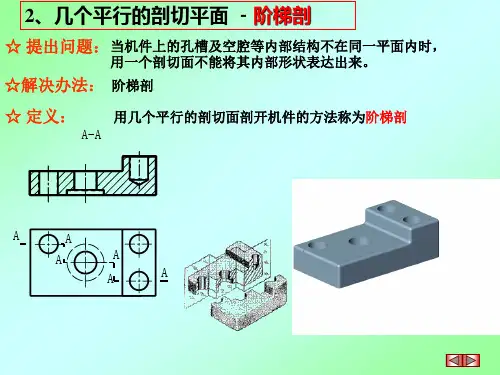

A.半剖B.全剖C.阶梯剖D.旋转剖2【多选题】(10分)剖切面的种类可分为（）剖切面、（）剖切面、几个平行的剖切面和复合剖切面。
A.一半B.几个相交的C.单一D.倾斜3【多选题】(10分)金属材料的剖面线最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。
A.平行细实B.平行粗实C.60゜D.45゜4【多选题】(10分)当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。
A.含虚线的视图B.对称中心线C.粗实线D.视图5【多选题】(10分)机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。
A.点画线图B.局部视图C.局部剖视图D.波浪6【单选题】(10分)机件向基本投影面投影所得到的视图不可能有（）A.B.向视图C.局部视图D.基本视图7【单选题】(10分)局部剖视图中，波浪线不能与轮廓线等线型重合，也不能在画在轮廓线的延长线上。
A.B.正确8【单选题】(10分)假想用剖切平面将机件的某处切断，仅画出断面的图形，称为剖视图，简称断面。
A.B.9【单选题】(10分)用一个剖切面剖开机件可以得到全剖视图、半剖视图或局部剖视图。
A.B.正确10【单选题】(10分)全剖视图可以通过单一、几个平行的、几个相交的剖切面剖切得到。
A.B.正确第二章测试1【多选题】(10分)下面属于螺纹五大要素的有（）和（）。
A.牙型B.旋向C.大径D.小径和中径E.螺纹长度2【多选题】(10分)无论外螺纹还是内螺纹，（）画成粗实线，（）画成细实线。
外螺纹的（）画成粗实线，内螺纹的（）画成粗实线。
A.小径B.牙底C.大径D.牙顶3【多选题】(10分)普通螺纹的特征代号是（），非螺纹密封的管螺纹特征代号是（），梯形螺纹的特征代号是（）。
A.“G”B.“R”C.“Tr”D.“M”4【单选题】(10分)普通平键的工作面是（）。
江苏省如皋第一中等专业学校《机械制图》第六章剖视图单元考试试卷考试时间90分钟分值100 制卷人杨成审核人一、填空题：（20×1′）1.基本视图共有个，它们符合长对正、、的投影关系，放置在最右方的基本视图是图。
2. 是可自由配置的视图，当指明投射方向的箭头附近注有字母为A时，则应在视图的上方标注。
3.根据物体的结构特点，剖切面有、和三大类;按剖切的范围，剖视图可分为、和三类。
4．剖面线应以适当角度的线绘制，最好与主要轮廓或剖面区域的对称线成度。
5.物体向不平行于基本投影面的平面投射所得的视图称为，表示视图名称的大写拉丁字母应靠近旋转符号的，也允许将旋转角度标注在。
6.组合体的尺寸包括、、三种。
二、选择题：（5×3′）7.根据给定的主、俯视图，选择相对应的左视图。
A、B、C、8. 根据给定的主、俯视图，选择相对应的左视图。
A、B、C、D、线订装9. 根据给定的主、俯视图，选择相对应的左视图 。
A 、B 、C 、D 、10.选择正确的局部剖视图 。
A 、B 、C 、D 、11.根据给定主、俯视图，选择正确的A —A 剖视图 。
三、作图题：（65′）12. （9′）根据俯、左视图补画出主视图。
13.（9′）补画出三视图中的缺线。
装14．（9′）根据俯、左视图补画出全剖视的主视图。
订15．（9′）根据俯、左视图补画出全剖视的主视图。
线16．（9′）根据主、俯视图补画出全剖视的左视图。
装17．（10′）根据主、俯视图补画出半．剖．视．的左视图。
订18．（10′）根据主、俯视图补画出全．剖．视．的左视图。
线线订装《机械制图》第六章剖视图单元考试试卷答案一、 填空题：（20×1′）1.6、高平齐、宽相等、后视2.向视图、A3.单一剖切面、几个平行的剖切面、几个相交的剖切面、全剖视图、半剖视图、局部剖视图4.细实、455.斜视图、箭头端、字母之后6.定形尺寸、定位尺寸、总体尺寸 二、选择题：7.B 8.C 9.D 10.C 11.D 二、 作图题12.（9′）根据俯、左视图补画出主视图。
浙江省高职考综合理论试卷机械类专业一、单项选择题（本大题共35小题，每小题2分，共70分）在每小题列出的四个备选答案中，只有一个是符合题目要求的。
错涂、多涂或未涂均无分。
1．选择正确的左视图。
( )2．选择正确的左视图。
( )3．在下图中选出正确的局部剖视图。
（）4．用5:1的比例画机件,若图纸上该机件长30㎜,则该机件实际长度为（）。
A．5㎜ B． 30㎜ C．6㎜ D．150㎜5．圆的直径一般标注在（）视图上。
A、主视图B、俯视图C、左视图D、非圆视图6．圆锥和球具有公共轴线时，其相贯线是（）。
Ａ．椭圆Ｂ．直线Ｃ．圆弧Ｄ．与轴线垂直的圆7．Tr40×14(P7)LH-7H螺纹标记中，表示螺纹为（）。
Ａ．锯齿形螺纹Ｂ．普通螺纹Ｃ．管螺纹Ｄ.梯形螺纹8．普通平键根据不同，可分为A型、B型和C型三种。
A．尺寸的大小 B．端部的大小 C．端部的形状 D. 截面的形状9．粗糙度的含义解释为（）。
A．表示不允许去除材料，单向上限值，R轮廓，算术平均偏差6.3μmB．表示不允许去除材料，单向上限值，R轮廓，粗糙度最大高度的最大值6.3μmC．表示去除材料，单向上限值，R轮廓，粗糙度最大高度的最大值6.3μmD．表示去除材料，单向上限值，R轮廓，算术平均偏差6.3μm10．几何公差中，符号表示（）项目。
A．平面度 B．平行度 C．对称度 D. 面轮廓度11．有一出口美国的不锈钢球阀，阀体上标有“304”的材料牌号，该材料相当于我国的（）。
A ．GCr15 B．Cr12MoV C ．ZGMn13 D ．0Gr18Ni912．普通V带结构中，能承受工作拉力的是（）。
A．包布B．顶胶 C ．底胶D．抗拉体13．滚动轴承结构中，不用轴承钢制造的是（）。
A．内圈 B ．外圈C．滚动体D．保持架14．( )可通过调节偏心距e,，改变其输出流量。
A．齿轮泵B．单作用式叶片泵C．双作用式叶片泵D．轴向柱塞泵15．冷冲压模具的工作零件，常用（）材料制造。
机械制图考试题及答案1、剖视图的种类可分为视图、视图和局部剖视图..答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制;最好画成与主要轮廓或剖面区域的对称线成角;互相平行;间隔均匀的线..答案：45゜；平行细实3、剖切面的种类可分为剖切面、的剖切面、几个相交的剖切面..答案：单一；几个平行；4、当机件具有对称平面时;在垂直于对称平面上投影所得的图形;可以为界;一半画成剖视图;一半画成 ..答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为视图; 其断裂边界应以线表示..答案：局部视图；波浪6、在局部剖视图中;波浪线不能与轮廓线;也不能轮廓线之外..答案：重合叠；超出7、假想用剖切平面将机件的某处切断;仅画出断面的图形;称为;简称 ..答案：断面图；断面8、画在视图轮廓线之外的断面;称为断面；画在视图轮廓线之内的断面;称为断面..答案：移出；重合9、移出断面的轮廓线用线绘制；重合断面的轮廓线用线绘制..答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线时;视图的轮廓线仍需完整的画出;不可 ..答案：重合叠；间断11、将机件的部分结构;用大于原图形所采用的比例画出的图形;称为图；放大部位用线圈出..答案：局部放大；细实12、肋板、轮辐及薄壁结构; 剖切时;一律不画剖面线;并用线将它们与相邻结构分开..答案：纵向；粗实13、较长机件采用折断画法后;其长度应按标注尺寸;断裂边缘常用线画出..答案：实长；波浪14、按一定规律分布的相同结构;只需画出几个完整的结构;其余用线相连或标明中心位置并注明 ..答案：细实；总数15局部放大图上标注的比例是指的线性尺寸与相应要素的线性尺寸之比..答案：放大图形；实际机件二、选择题：每题2分1、用剖切面完全地剖开机件所得的视图称视图..A全剖B半剖C 局部剖D 断面2、用剖切面局部地剖开机件所得的视图称视图..A全剖B半剖C局部剖D断面3．半剖视图以线为对称中心线..A双点画线B虚线C细实线D细点画线4全剖视图选用的是剖切面..A单一B几个平行的C几个相交的D其它2、半剖视图选用的是剖切面..A单一B几个平行的C几个相交的D其它答案：A3、局部剖视图选用的是剖切面..A单一B几个平行的C几个相交的D其它答案：A4、六个基本视图中最常用的是视图..A主、右、仰B主、俯、左C后、右、仰D主、左、仰答案：B5六个基本视图的投影规律是“主俯仰后：长对正；：高平齐；俯左仰右：宽相等..”A主俯仰右B俯左后右C主左右后D主仰后右答案：C6、机件向不平行于任何基本投影面的平面投影所得的视图叫 ..A局部视图B斜视图C基本视图D向视图答案：B7、在半剖视图中半个视图与半个剖视图的分界线用 ..A粗实线B细实线C细点画线D波浪线答案：C8在局部剖视图中;视图与剖视部分的分界线用 ..A粗实线B细实线C细点画线D波浪线答案：D9、重合剖面的轮廓线用线表示..A粗实B细实C细点画D波浪答案：B10局部放大图的标注中;若被放大的部分有几个;应用数字编号;并在局部放大图上方标注相应的数字和采用的比例..A希腊B阿拉伯C罗马D中国答案：C11机件具有若干相同结构如齿、槽等;并按一定规律分布时;只需画出几个完整的结构;其余用线连接;并注明该结构的总数..A粗实B细实C细点画D波浪答案：B12对于零件上的肋板、轮辐、薄壁等;如剖切;不画剖面符号;且用粗实线将它们与相邻结构分开..A横向B斜向C纵向D反向答案：C12、在下图的A-A断面图中;选出正确的断面图 ..答案：A13下图的A-A剖面图中;选出正确的断面图 ..答案：D14在下图中;选出正确的断面图 ..答案：A15在下图中;选出正确的左视图 ..答案：B16在下图中;选出正确的左视图 ..答案：B17、在下图中;选出正确的左视图 ..答案：A18在下图中;选出正确的一组视图 ..答案：C19、下图是采用画法..A简化B折断C对称D示意答案：B20下图的主视图适合选用剖视图..A局部B全C半D旋转答案：A21在下图中的1面是 ..A圆柱面B滚花部分C简化画法D平面答案：D22、下图采用的是画法..A简化B对称C示意D省略答案：A23下面中间的图用的是表达方法..A局部剖视图B局部放大图C局部放大剖视图D局部剖视放大图答案：B24、下面右图用的是表示方法..A全剖B局部剖C移出剖面D重合剖面答案：C25、在下图中;选出正确的视图 ..答案：C26在下图中;选出正确的视图..答案：D27、在下图中选出正确的剖视图..答案：C答案：C29在下图中选出正确的剖视图..答案：B30、在下图中选出正确的主视图..答案：D31、在下图中选出正确的局部剖视图..答案：B32在下图中选出正确的局部剖视图..答案：D33、在下图中选出正确的主视图..答案：D34、在下图中选出正确的主视图..答案：D答案：B36、在下图中选出正确的剖视图..答案：C37、在下图中选出正确的主视图..答案：A38在下图中选出正确的断面图..答案：C39、在下图中选出正确的剖视图..答案：B三、判断题：每题1分1、视图包括基本视图;局部视图、斜视图和向视图共四种..答案：对2、视图上标有“A”字样的是向视图..答案：对3、视图上标有“A向旋转”字样的是斜视图..答案：错41、局部视图的断裂边界一般以波浪线表示..答案：对5、机件向基本投影面投影所得的图形称为基本视图;共有六个基本视图.. 答案：对6、六个基本视图中;最常应用的是右视图;仰视图和后视图..答案：错71、金属材料的剖面符号是与水平成45..的互相平行间隔均匀的粗实线.. 答案：错8、半剖视图的分界线是粗实线..答案：错9、局部剖视图的波浪线可用轮廓线代替..答案：错10、假想用剖切平面将机件的某处切断;仅画出断面的图形;称为剖视图.. 答案：错11画在视图轮廓之外的断面称移出断面..答案：对12、重合断面的轮廓线用细实线绘制..答案：对13、全剖视图可用于表达内形复杂的不对称机件和外形简单的对称机件.. 答案：对14半剖视图常用于表达内外结构均较复杂的对称机件..答案：对15局部剖视图既能表达内部形状;又能保留机件的某些外形..答案：对16、局部剖视图上的波浪线可以超出轮廓线之外..答案：错17全剖视、半剖视和局部剖视均使用的是单一剖切平面..答案：对18、半剖视图用的是两个平行的剖切平面..答案：错19、判断下图采用的局部剖视是否正确..答案：错20判断下图是否正确..答案：错21、判断下面斜视图是否正确..答案：对22、判断下图是否正确..答案：错23、判断下图是否正确..答案：对24在几个平行剖切面的剖视图中;不应画出剖切面转折处的投影.. 答案：对25、判断下图的画法是否正确..答案：错26、由于图形对称;应采用半剖;如下图一..答案：错27主视图中有一轮廓线与对称中心线重合;不宜采用半剖;应采用局部剖..如下图..答案：对28、判断下图采用的局部剖视是否正确..答案：对。
