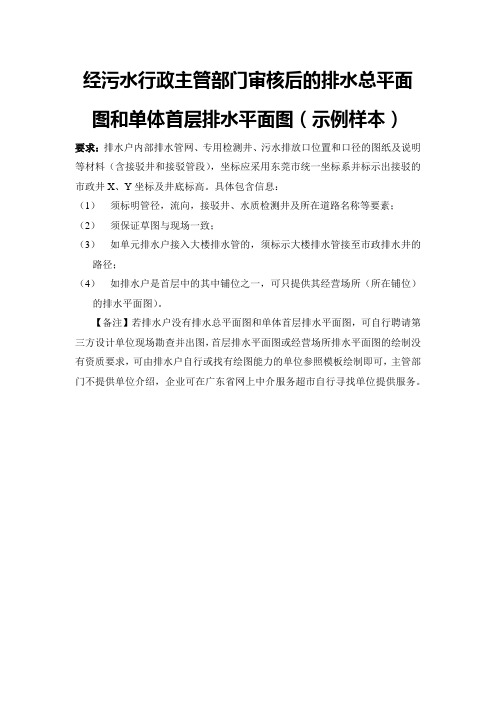

经污水行政主管部门审核后的排水总平面图和单体首层排水平面图（示例样本）要求：排水户内部排水管网、专用检测井、污水排放口位置和口径的图纸及说明等材料（含接驳井和接驳管段），坐标应采用东莞市统一坐标系并标示出接驳的市政井X、Y坐标及井底标高。
具体包含信息：
（1）须标明管径，流向，接驳井、水质检测井及所在道路名称等要素；（2）须保证草图与现场一致；
（3）如单元排水户接入大楼排水管的，须标示大楼排水管接至市政排水井的路径；
（4）如排水户是首层中的其中铺位之一，可只提供其经营场所（所在铺位）的排水平面图）。
【备注】若排水户没有排水总平面图和单体首层排水平面图，可自行聘请第三方设计单位现场勘查并出图，首层排水平面图或经营场所排水平面图的绘制没有资质要求，可由排水户自行或找有绘图能力的单位参照模板绘制即可，主管部门不提供单位介绍，企业可在广东省网上中介服务超市自行寻找单位提供服务。
目录一．概述 (2)1.1 设计题目 (2)1.2设计任务 (2)1.3设计原始资料 (2)二．排水管网设计 (3)2.1排水管网定线 (3)2.2 街区编号及面积计算 (5)2.3划分设计管段、计算设计流量 (6)2.4管段水力计算 (9)参考资料................................................................................. 错误!未定义书签。
一．概述1.1 设计题目: A镇污水管网设计1.2设计任务及分配设计任务:本设计主要包括污水管网的设计与计算,具体内容包括以下几个方面:(1)排水管网定线；(2)街区编号及面积计算；(3)划分管段,设计流量；(4)管段流量、水力的计算；(5)污水管道平面图、污水主干管剖面图(6)管段材料统计1.3设计原始资料1.A镇平面图比例尺1:10002.人口密度及居民生活用水、污水定额表1-1人口密度及居民生活用水、污水定额规划区域内采用雨污分流制排水系统3. 企业生活、生产的用水、污水情况1)企业生产用水(已包括了企业内的生活用水)(平均污水量=(8.2+9.2)*80%=13.92L/s按给水用水量的80%计算)表1-2企业生产用水最高日最高时总用水量与最高日平均时用水量比值Kz 为1.2；在最高日最高时时,企业集中流量用水均取最大时流量。
(其中,自来水普及率f=100%,公共建筑污水不计。
