专业学生姓名班级设计题目某县市政给排水管网设计设计资料1.设计为某县市政给排水管网设计。
2.城市总体规划图一张,比例为1:2000,该市地形较为平坦,东部较高,西部较低。
城市西侧有一条自北向南的河流经过。
市区没有较明显的分界线,有三家较大的工厂。
3.城区的人口密度为450人/ hm2,综合用水量标准根据城市所在区域特点查阅规范确定。
4.工厂的用排水情况见下表工厂用水量表工厂名称最大供水量(m3/h)平均供水量(m3/h)最大排水量(m3/h)平均排水量(m3/h)备注甲850 750 650 600 排水无害乙720 600 500 450 排水无害丙640 480 360 300 排水无害5.甲、乙、丙三个工厂人数分别为:350人,300人,280人。
6.学校由小学、中学、职业教育学院等组成,学校总在校生20000人。
7.政府机关日常工作人员800人。
8.医院的床位数为360床,医院工作人员有200人。
9. 商业日人流量为10000人/日。
10. 气象资料:该地区年平均气温20º,夏季最高气温36º,冬季最低气温-12º,冻土深度0.7米。
夏季主导风向为西南风,冬季主导风向为东北风。
11.水文资料:该地区年降雨量636毫米,最大月降水量159毫米,其中1964年年最大降水达到1185毫米。
河流的常年平均水位为13.26米,最高水位14.23米。
最大暴雨强度公式根据城市所在区域查手册确定。
12. 电力资料:该城市用电由城市电网统一供给,能够满足用电需要13. 设计主要参考资料:《给水管网系统理论与分析》;《给水排水数据手册》;《室外给水设计规范》;《室外排水设计规范》;《给水排水管网系统教材》;《建筑制图标准等技术资料》。
14.其他资料:城市的地质条件为:上层0.5米的耕地土质,下面是3.3米的亚粘土和5.7米的细沙,再下是石灰岩。
城市建筑物要求的最小服务水头为28米。
设计说明书一、设计总说明1、设计要求:(1)进行给水管道系统及其附属构筑物的设计,并达到扩大初步设计的水平。
要求管道水头损失采用海曾—威廉公式进行计算(注明系数Ch 取值)0.05m ,大环为0.10m ,设计成果包括给水管道系统总图A1一张,给水主干管的纵剖面图A2一张。
(2)按完全分流制完成一座小城镇的排水管道工程设计,进行污水管道系统和雨水管道系统的设计计算,并达到扩大初步设计的水平。
设计成果包括污水、雨水管道系统总平面图A1一张,污水主干管的纵剖面图A2一张。
2设计资料(1)南方某小城镇规划总平面图一张,图中尺寸为实际尺寸,单位m ,图中标有等高线、水体、工厂分布及街坊道路、铁路布置等,用户要求最小服务水头20.00m 。
(2)城区人口分布见附表一。
(3)集中流量:火车站用水量 370 m 3/d ,均匀用水。
污水出口埋深2.00m , (4)医院用水量 260 m 3/d ,均匀用水,污水出口埋深2.00m 。
(5)工厂分三班制,生产污水经处理后可以与生活污水混合排放至市政管网。
详细资料见附表二。
出口埋深均为1.50m 。
(6)土壤无冰冻。
土质良好。
(7)水文资料:设计最高水位83.0 m ;设计最低水位65.2 m ;常水位 78.6 m 。
(8)夏季主风向:东南风。
冬季:北风。
(9)该市的地势如平面图所示,地下水位在地面以下3.5米。
(10)城区各类地面性质所占百分比如附表三。
(11)气温:最高温度38.8℃,最低-3.5℃。
(12)降雨强度公式:q =1930(1+0.58lgP)(t+9)0.66L/s ha 。
附 表 一:本次给排水管网设计的地区是南方某小城镇,该地区自北向南倾斜,地形比较平坦,城区中部处有一条铁路将城区分为南北两个区域,城区南部有一条自西向东流动的河流,城区分为三个区域,设计人口约为12.2万人,用户要求的最小服务水头为20.00m。
此外,一区有2个工厂和1个火车站,二区有1个工厂,三区有1个医院和1个公园。
一、工程概况1、建筑性质:宿舍楼2、建筑规模:建筑面积2465。
75平方米;建筑层数:4层,建筑高14.4米.建筑结构形式框架结构,耐火等级为2级,抗震设防烈度为6度;3、设计年限:50年4、现场条件:1) 该建筑西面、北面均有供水干管,管径DN150。
压力为0。
35MPa。
园区室外排水管为DN400 。
2) 室外排水体制为雨、污分流.二、设计过程说明1、给水工程:本楼层为四层宿舍,可以直接根据室外管网提供的压力采用直接供水方式,从经济上来说能减少投资,节约成本,本给水系统按设计要求采用枝状网布置,按水平干管的敷设位置采用下行上给式。
2、排水工程:采用合流制排水方式,经过局部简单的处理后在排入室外排水管。
3、消防给水:根据本建筑的性质,不需要设消防灭火系统.只需设置灭火器就行了.4、管道平面布置和管材:管道布置图见附图,综合考虑,室内的给水立管、分管、分支管,均采用pp-r管,给水干管采用给水铸铁管,室内排水管采用排水pvc-u管。
三、室内给水系统的计算(1)给水用水定额及时变化系数查《建筑给水排水设计规范》,由表可知,宿舍(3、4类)最高日生活用水定额150-200,小时变化系数3。
0—3.5.取最高日生活用水定额170,小时变化系数为3。
0。
(2)最高日用水量Q d =mq=288×170=48.96m 3/d (3)最高日最大时用水量 Q h =·K h =48。
96×3.0/24=6.12 m 3/h(4)设计秒流量按公式q g =卫生器具的额定流量、连接管公称直径、和最低工作压力、同时给水百分数室内给水管网的设计秒流量计算管段编号卫生器具名称、额定流量、数量同时给水百分数%设计秒流量q(L/s )淋浴器大便器洗脸盆0.150.1 0.151—3 1 0 0 100 0.15 2—3 0 1 0 700.1 3-5 1 1 00.25 4-5 0 0 1 1000.15 5—61110.4序号给水配件名称 额定流量q(l/s) 连接管公称直径(mm) 最低工作压力MPa 同时给水百分数% 1 淋浴器 0.15 15 0。
目录目录 ............................................................................................................................................... - 0 - 第1章总论 .. (1)1.1城镇概况原始资料 .......................................................................................................... - 1 -1.2设计原则 .......................................................................................................................... - 2 -1.3 设计任务 ......................................................................................................................... - 2 - 第2章方案选择和确定 ............................................................................................................... - 3 -2.1 排水体制的确定 ............................................................................................................. - 3 -2.2 工业废水与城镇排水系统的关系选择.......................................................................... - 4 -2.3 污水处理方式的选择 ..................................................................................................... - 5 - 第3章污水管网工程设计 ........................................................................................................... - 5 -3.1 污水管网定线 ................................................................................................................. - 5 -3.1.1污水管道定线的基本原则................................................................................... - 5 -3.1.2污水管道定线考虑的因素................................................................................... - 6 -3.1.3 排水流域的划分.................................................................................................. - 6 -3.1.4 污水主干管定线.................................................................................................. - 7 -3.1.5 污水干管定线 ..................................................................................................... - 7 -3.1.6 出水口的形式 ..................................................................................................... - 7 -3.2污水设计流量 .................................................................................................................. - 8 -3.2.1划分设计管段 ...................................................................................................... - 8 -3.2.2污水管道设计流量计算....................................................................................... - 9 -3.3污水管道的水力计算 ................................................................................................... - 13 -3.3.1水力计算公式 .................................................................................................... - 13 -3.3.2 设计参数 ........................................................................................................... - 13 -3.3.3污水管道水力计算............................................................................................. - 19 -3.4污水管网平面布置图 .................................................................................................... - 21 -3.6污水管网主干管剖面图 ............................................................................................... - 21 - 第4章雨水管网工程设计 ......................................................................................................... - 22 -4.1雨水管网定线 ............................................................................................................... - 22 -4.1.1 雨水管道定线的基本原则................................................................................ - 22 -4.1.2 划分排水流域和雨水管道定线考虑因素........................................................ - 22 -4.1.3 雨水管道定线 ................................................................................................... - 22 -4.1.4 出水口的形式 ................................................................................................... - 22 -4.2雨水设计流量 ............................................................................................................... - 23 -4.2.1 雨水计算公式 ................................................................................................... - 23 -4.3雨水管道的水力计算 ................................................................................................... - 26 -4.3.1 水力计算公式 ................................................................................................... - 26 -4.3.2 设计参数 ........................................................................................................... - 26 -4.3.3雨水管网节点和管段编号................................................................................. - 28 -4.3.4 雨水管道水力计算............................................................................................ - 28 -4.4污水管网平面布置图 .................................................................................................... - 30 -4.5污水管网主干管剖面图 ................................................................................................ - 30 - 参考资料 ....................................................................................................................................... - 31 -- 1 -第1章 总 论1.1城镇概况原始资料1.城镇总平面图一张,比例1:1。
前言水是人类生活、工农业生产和社会经济发展的重要资源,科学用水和排水是人类社会发展史上最重要的社会活动和生产活动内容之一。
特别是在近代历史中,随着人类居住和生产的程式化进程,给水排水工程已经发展成为城市建设和工业生产的重要基础设施,成为人类生命健康安全和工农业科技与生产发展的基础保障。
给水排水系统是为人们的生活、生产、和消防提供用水和排除废水的设施的总称。
它是人类文明进步和城市化聚集居住的产物,是现代化城市最重要的基础设施之一,是城市社会文明、经济发展和现代化水平的重要标志。
尤其是在面临全球水资源极其缺乏的今天,给排水管网的作用显得尤为重要。
由于城市给排水系统在新的时期赋予了新的内涵,与人们的生产和生活息息相关。
看似平凡的规划设计却有着不平凡的现实意义,在满足规范和其它技术要求的条件下,根据城市的具体情况,科学规划设计城市给排水管网系统是一个非常重要的课题。
课程设计是学习计划的一个重要的实践性学习环节,是对前期所学基础理论、基本技能及专业知识的综合应用。
通过课程设计调动了我们学习的积极性和主动性,培养我们分析和解决实际问题的能力,为我们走向实际工作岗位,走向社会打下良好的基础。
本设计为玉树囊谦县香达镇给排水管道工程设计。
整个设计包括三大部分:给水管网设计、排水管网设计。
给水管网的设计主要包括管网的定线、流量的设计计算、清水池容积的确定、管网的水力计算、管网平差和消防校核。
排水管网设计主要包括排水管网定线、设计流量计算和设计水力计算。
目录第一章设计任务书 (4)第二章给水管网设计说明与计算 (6)2.1给水管网的设计说明 (6)2.1.1 给水系统的类型 (6)2.1.2 给水管网布置的影响因素 (6)2.1.3 管网系统布置原则 (7)2.1.4 配水管网布置 (7)2.2给水管网设计计算 (8)2.2.1 设计用水量的组成 (8)2.2.2 设计用水量的计算 (8)2.2.3 管网水力计算 (12)2.3二级泵站的设计 (20)2.3.1 水泵选型的原则 (20)2.3.2 二级泵站流量计算 (21)2.3.3二级泵站扬程的确定 (21)2.3.4 水泵校核 (22)第三章排水管网设计说明与计算 (23)3.1排水系统的体制及其选择 (23)3.2排水系统的布置形式 (24)3.3污水管网的布置 (24)3.4污水管道系统的设计 (24)3.4.1 污水管道的定线 (24)3.4.2 控制点的确定 (25)3.4.3 污水管道系统设计参数 (25)3.4.4 污水管道上的主要构筑物 (26)3.5污水管道系统水力计算 (27)3.5.1 污水流量的计算 (27)3.5.2 集中流量计算 (27)3.5.3 污水干管设计流量计算 (27)3.5.4 污水管道水力计算 (29)3.6管道平面图及剖面图的绘制 (31)3.6.1 管道平面图的绘制 (34)3.6.2 管道剖面图的绘制 (35)结论 (35)总结与体会 (36)参考文献 (37)第一章设计任务书一、设计题目囊谦县香达镇给水排水管网工程设计。
一排水管网设计说明书11总论11.1 设计依据11.2 城市概况原始资料11.3 设计原则31.4 设计范围和任务32方案选择和确定32.1 排水体制的确定32.2 工业废水与城市排水系统的关系选择42.3 污水处理方式的选择53污水管网工程设计63.1 污水管网定线63.2 污水设计流量93.3 污水管道的水力计算123.4 污水管道水力计算成果183.5 污水管网工程量统计194雨水管网工程设计194.1 雨水管网定线194.2 雨水设计流量204.3 雨水管道的水力计算234.4 雨水管道水力计算成果254.5 雨水管道工程量统计255结论25附:一张A3总平面布置图27二排水管网设计计算书271污水管道设计计算271.1 污水设计流量公式271.2 计算举例291.3 街区编号及面积计算291.4 居住区生活污水设计流量计算301.5 工业污水设计流量和工业企业生活污水及淋浴污水设计流量计算311.6 污水管道水力计算321.7 污水厂规模的确定432 雨水管水力计算432.1 暴雨强度公式432.2 雨水管渠设计重现期432.3 雨水管渠的降雨历时442.4 径流系数442.5 雨水管道一般规定452.6 划分设计管段和汇水面积、汇水面积编号462.7 雨水管道设计流量和水力计算47三个人体会49四参考书籍50一排水管网设计说明书1总论1.1设计依据1.1.1主要规范(1)《城市排水工程规划规范》(GB50318-2000),国家质量技术监督局、建设部(2)《室外排水设计规范》(GB50014-2006),国家计委、建设部(3)《泵站设计规范》(GB/T50265-97),国家质量技术监督局、建设部1.1.2主要标准(1)《污水综合排放标准》(GB8978-1996)(2)《污水排入城市下水道水质标准》(CJ3082-1999)1.1.3参考书籍(1)《水泵机水泵站》(第四版)(1998年)中国建筑工业出版社姜乃昌主编(2)《给水排水设计手册(1、5)》(第二版)(2000年) 中国建筑工业出版社(3)《给水排水工程快速设计手册(2、5)》(第一版)(1996年) 中国建筑工业出版社(4)《全国通用给水排水标准图集(S1、S2)》(1996年) 中国建筑标准设计研究所(5)《水工业工程设计手册水工业工程设备》(第一版)(2000年)聂梅生主编(6)《排水工程》(上册,第四版)(1999年) 中国建筑工业出版社孙慧修主编1.2城市概况原始资料(1)城市(包括工业区)总平面图一张,比例为1:10000,等高线间距1m。

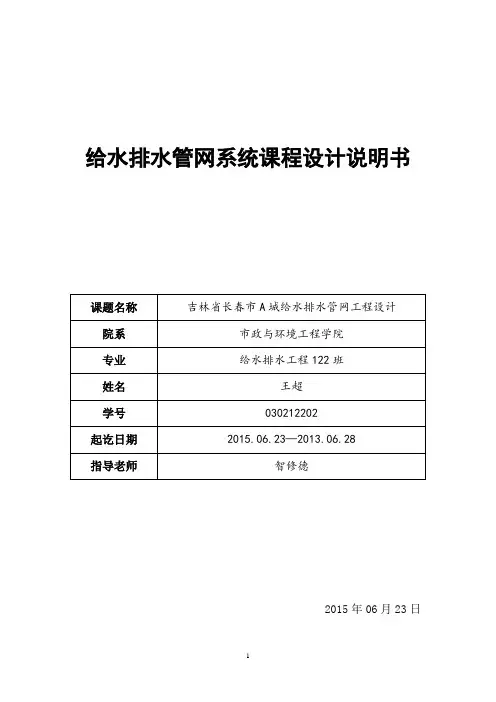

给水排水管网系统课程设计说明书2015年06月23日目录第一章给水排水管网课程设计任务书第二章管网布置方案比较第三章最高日最高时水量计算表第四章管网水力计算第五章水力计算第六章管材管件设置第七章排水资料第八章总结第一章给水排水管网课程设计任务书一、设计题目吉林省长春市A城给水排水管网课程设计二、设计目的通过给定城市给水管网设计,使学生了解给水管网的设计步骤和方法,掌握方案的选择,设计参数的确定,说明书的编写,为今后毕业设计和实际工程的设计打下基础。
三、设计依据通过长春发28号文件,同意长春市A城建设给水管网工程。
四、设计任务1 某城给水管网平面布置图一张2 某城给水管网结构图一张3 某城排水管网平面图一张4 某城污水管网剖面图一张5 设计说明书一份五设计资料1 某城规划图一张(比例 1:10000 ,等高线间距1.0m)2 城市分区人口,房屋层数及卫生设备标准3 居民用水每小时百分数4使用城市管网的主要工厂资料甲厂:3600人,分3班生产,1/3工人在热车间工作,2/3在一般车间工作。
一般车间工人下班后,50%的工人洗澡。
生产用水量为2400m3/d,生产用水和上班职工生活用水均匀使用。
乙厂:1200人,分2班。
每班1/2在一般车间工作。
生产用水量3600m3/d,生产用水和上班职工生活用水均匀使用。
丙厂:1200人,在热车间工作,分三班生产,生产用水每小时800m3/d,生产用水和上班职工生活用水均匀使用。
丁厂:1600人,分2班生产,800人在热车间工作,生活用水大小间隔使用,大的15%,小的10%,生产用水960m3/d,。
5浇洒道路和绿地用水长江以北每区每次100m3,一天两次,9:00-10:00,15:00-16:00;长江以南每区每次120m3,一天三次,9:00-10:00,15:00-16:00,19:00-20:00。
6 工人上班时间:8:00-16:00,16:00-24:00,0:00-8:007 车站用水情况每天用水量1200m3,5:00-6:00,6:00-7:00为全天用水量6%,19:00-20:00,20:00-21:00为全天用水量7%,其它小时均匀供水。
1.设计说明:1.1设计依据:1.1.1《室外给水设计规范》GB50013—2006;1.1.2《室外排水设计规范》GB50014-2006(2014年版);1.1.3《建筑给水排水设计规范》GB50015-2003(2009年版);1.1.4《建筑设计防火规范》GB50016-2006;1.1.5《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002;1.1.6《自动喷水灭火系统设计规范》GB50084-2001(2005年版)。
1.1.7甲方提供的院区周围市政道路的给水排水管网现状图、设计委托书;1.1.8建筑专业提供的作业图及相关专业提供的设计资料。
1.2工程概况:本工程为卓达绿色建筑(新材料)海城产业园,工程位于辽宁省海城太湖路两侧西。
建设单位为卓达辽宁1.3设计范围:1.3.1卓达绿色建筑(新材料)海城产业园范围内生活给水管网、工艺给水管网(其中工艺给水管网管径和用水量由甲方提供,本次设计只负责工艺用水管线位置的布置)消防管网、雨水管网、污水管网的设计,不包含生产和工艺排水管网、防洪设计。
1.4管道系统:本工程设有给水管网、雨水管网、污水管网。
1.4.1给水系统:1.4.1.1生活和消防用水水源来自市政管网,由北侧太湖路接入一条dn180给水管接入厂区内作为生活和消防用水;管道覆土1.35m。
根据甲方提供的资料,市政管网水量、水质满足使用要求,太湖路市政绝对水压0.20MPa,只能满足厂房和动力中心补水要求,不能满足厂前区使用要求,厂前区供水需要在动力中心加压后供给厂前区单体,供水压力为0.35MPa;生产用水水源为市政管网直接供水;绿化用水水源为厂区内的自挖井(水量和水质由甲方负责满足现行绿化用水水质要求);总入口处的计量装置由市政部门负责。
1.4.3污水设计:厂区内污水收集后,经化粪池处理之后分别接入西侧经七路和北侧东湖路的市政污水管网中1.4.4雨水设计:雨水暴雨强度公式采用辽宁鞍山暴雨强度公式i=,设计重现期为2年;区域内雨水收集后,排入北侧太湖路雨水管网中。
给排水管网综合设计说明书参考目录第一篇给排水管网综合设计说明书第1章设计原始资料与设计任务第2章给排水管道设计2.1 设计方案比较2.1.1 给水系统的体制及选择2.1.2净水厂的位置选择2.1.3二级泵站供水方案设计2.2给水管道设计2.2.1管道定线2.2.2给水管道的水力计算2.2.3给水管道的管材、接口及附件第3章排水管道设计3.1 设计方案比选3.1.1 排水系统的体制及选择3.1.2 工业废水的处理与排放3.1.3 污水处理厂个数和厂址的选择3.1.4跌水井的设置原则3.1.5检查井的设置原则3.2 污水管道设计3.2.1 管道定线3.2.2 污水管道的水力计算3.2.3污水干管的敷设方式、管材、接口及管道衔接3.2.4 污水主干管主要工程量表3.3雨水管渠设计3.3.1 管渠定线3.3.2管渠水力计算3.3.3雨水管渠的敷设方式、管材及接口3.3.4 雨水管网主要工程量表第4章给水管道综合设计4.1 管网综合设计的原则4.2设计范围及内容4.3各管线现状4.4各管网布置方案、管道材料记主要设计参数4.5管线综合平面布置4.6管线综合断面布置第二篇管网设计计算书第1章给水管网计算1.1水量计算1.1.1规划人口计算1.1.2水量计算1.2二泵站供水及及清水池,调节水池容积计算1.2.1二级泵供水方案设计1.2.2.清水池,调节水池容量计算1.3管网水力计算1.3.1.确定管网计算情况1.3.2.根据每种计算情况确定水塔、小泵的供水量及每一管段的计算流量1.3.3. 管网水力计算1.3.4各工况下的管网校核1.3.4.1用水最高时的管网平差1.3.4.2校核消防时的流量和水压要求1.3.4.3校核事故时的流量和水压要求1.4确定二泵站扬程、调节水池最低水位标高及管网各节点的水压第2章排水管网计算2.1污水管网设计2.1.1生活污水设计流量计算2.1.2工厂生活污水及生产废水设计污水量计算2.1.3划分设计管段及计算设计流量2.1.4污水管道水力计算2.1.5其他,如污水管过江方法的选择和计算2.2雨水管网设计2.2.1 划分排水流域、管道定线、划分设计管段2.2.2计算各设计管段的汇水面积2.2.3雨水管道径流系数ψ2.2.4单位面积径流量2.2.5 雨水管道的水力计算结束语参考文献附录第一篇给排水管网综合设计说明书第一章设计原始资料与设计任务第二章给排水管道设计2.1 设计方案比较2.1.1 给水系统的体制及选择给水系统分为统一给水系统和分系统给水系统(包括分质给水系统、分区给水系统及多水源给水系统)。
给水排水管网系统课程设计说明书第一篇设计原始资料与任务第一部分给水排水管道工程课程设计指导书(给水部分)1、名称某市城北区给水管道的设计。
2、设计任务根据该市设计资料和平面图进行给水管网工程设计,包括:1、给水管道系统设计;2、调节构筑物设计。
3、基础资料(1)城市总体规划概况:某市近期规划人口为12万,其中城北区近期规划人口8万人,用水普及率预计100%,综合用水量标准采用300L/cap·d,城区大部分建筑在6层,屋内有给排水卫生设备和淋浴设备,区内有工业企业甲。
(2)城市用水情况:城市生活用水量变化情况如下表:(3)工业企业基本情况甲企业用水量(含工业企业职工生活用水和生产用水)为3000立方米/日,均匀使用,工业用水要求水压不小于24米,水质同生活饮用水:工厂房屋最大体积为5000立方米(厂房),房屋耐火等级为三,生产品危险等级为乙。
(4)其他平面图见附图(按照A4版幅打印,比例尺为1:20000)。
4、设计内容(1)进行给水管网的布线,确定给水系统布置形式、给水管网布置形式、调节构筑物位置;(2)选择管材;(3)计算最高日用水量,二泵站、管网、输水管设计流量;(4)确定水塔的容积、设置高度:(5)计算管网各管道的管径;(6)计算管网各节点的水压标高、自由水头;(7)确定二泵站流量及扬程;(8)进行校核。
5、设计步骤(1)给水系统布置确定给水系统的给水方式,如统一给水、分系统给水,地表水给水、地下水给水,说明原因;确定给水管网的布置形式,如有水塔给水管网、无水塔给水管网,枝状给水管网、环状给水管网,说明原因;确定调节构筑物位置;确定一泵房、二泵房供水方式,如一级供水、二级供水,说明原因。
(2)给水管网布线包括干管及干管之间的联络管;根据平面布置图确定管线布置方向;按照布管原则进行:干管的延伸和二泵房输水到水塔、大用水户的水流方向一致,以水流方向为基准平行布置干管,以最短的距离到达用水户;干管间距500-800米,联络管间距800-1000米;枝状和环状相结合;单管和双管相结合;绘制给水管网定线草图(管线、节点、管长)。
给水排水管网系统课程设计说明书
2015年06月23日
目录
第一章给水排水管网课程设计任务书第二章管网布置方案比较
第三章最高日最高时水量计算表
第四章管网水力计算
第五章水力计算
第六章管材管件设置
第七章排水资料
第八章总结
第一章给水排水管网课程设计任务书
一、设计题目
吉林省长春市A城给水排水管网课程设计
二、设计目的
通过给定城市给水管网设计,使学生了解给水管网的设计步骤和方法,掌握方案的选择,设计参数的确定,说明书的编写,为今后毕业设计和实际工程的设计打下基础。
三、设计依据
通过长春发28号文件,同意长春市A城建设给水管网工程。
四、设计任务
1 某城给水管网平面布置图一张
2 某城给水管网结构图一张
3 某城排水管网平面图一张
4 某城污水管网剖面图一张
5 设计说明书一份
五设计资料
1 某城规划图一张(比例 1:10000 ,等高线间距1.0m)
2 城市分区人口,房屋层数及卫生设备标准
3 居民用水每小时百分数
4使用城市管网的主要工厂资料
甲厂:3600人,分3班生产,1/3工人在热车间工作,2/3在一般车间工作。
一般车间工人下班后,50%的工人洗澡。
生产用水量为2400m3/d,生产用水和上班职工生活用水均匀使用。
乙厂:1200人,分2班。
每班1/2在一般车间工作。
生产用水量3600m3/d,生产用水和上班职工生活用水均匀使用。
丙厂:1200人,在热车间工作,分三班生产,生产用水每小时800m3/d,生产用水和上班职工生活用水均匀使用。
丁厂:1600人,分2班生产,800人在热车间工作,生活用水大小间隔使用,大的15%,小的10%,生产用水960m3/d,。
5浇洒道路和绿地用水
长江以北每区每次100m3,一天两次,9:00-10:00,15:00-16:00;长江以南每区每次120m3,一天三次,9:00-10:00,15:00-16:00,19:00-20:00。
6 工人上班时间:8:00-16:00,16:00-24:00,0:00-8:00
7 车站用水情况
每天用水量1200m3,5:00-6:00,6:00-7:00为全天用水量6%,19:00-20:00,20:00-21:00为全天用水量7%,其它小时均匀供水。
第二章管网布置方案比较1方案一
2方案二
经比较选择方案一。
第三章最高日最高时水量计算表计算过程见吉林省长春市A城最高日最高时水量计算表。
第四章管网水力计算
一、计算比流量
一区 q s1=(Q1-∑q i)/∑L1=0.0686(L/s·m)
二区 q s2=(Q2-∑q i)/∑L2=0.0486(L/s·m)
二、计算沿线流量
q l=q s×L
三、计算节点流量
q j=(1/2)×∑q
计算结果见表。
第五章水力计算
根据节点流量进行流量初分配,然后进行平差。
平差步骤:
(1)流量初分配
(2)以经济流速确定管径
(3)计算各环闭合差
(4)计算校正流量
(5)调整管段流量
(6)再计算闭合差,若小于0.5,计算结束,否则重复4—6步。
h=1000i×L/1000 s q=h/q △q=-△h/(2×∑∣s q∣)
计算结果见吉林省长春市A城最高日最高时水利计算表。
第六章管材管件设置管材管件设置见给水管网平面图以及给水管网结构图。
第七章排水资料
一、污水
1、街区面积
2、水量计算结果如下表
3、污水管网主干管水力计算见污水干管水力计算表。
二、雨水
设计城市暴雨强度公式:
()
()76.05
t
lgP
8.0
1
1600
q
+
+
=
设计重现期取P=1。
采用暗管排水,t1=10min,m=2。
进行水力计算。
计算结果见雨水干管水力计算表。
第八章总结
通过几周的课程设计,使我对给水排水管网的管网规划与布置,用水量,排水量的计算及管网的水力计算和最优化设计理论及方法有了进一步的认识和了解,对与给水的设计和输送管道系统的理论、工程设计与管网的运行调度的工程技术等方面的知识有了更深层认识,这对我在以后有很大的帮助。
在设计计算过程中,进行水量计算、流量分配、环网平差、污水及雨水水力计算,结合课堂上所学到的理论知识,夯实了基础,并灵活的运用到实际的设计中。
通过这次的给水排水管网课程设计,我充分领略到不仅仅要掌握设计的基本方法及理论知识,更重要的是在实际的运用的选择和应用。
感谢老师耐心且细心地为我指导,在老师的指导下顺利进行并且完成。
