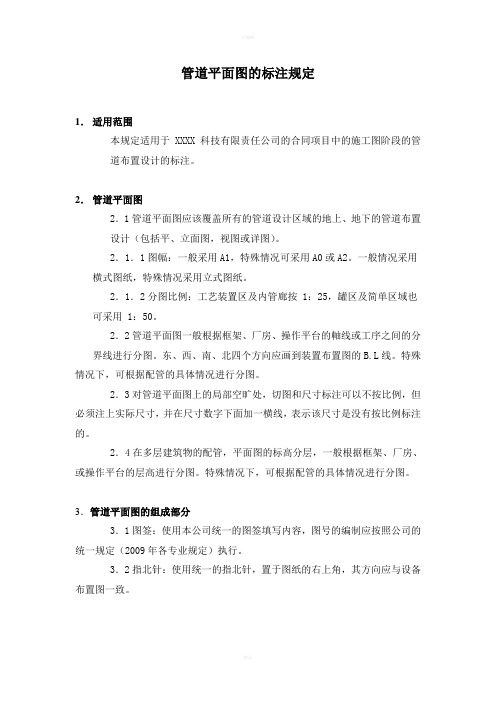

管道平面图的标注规定1．适用范围本规定适用于XXXX科技有限责任公司的合同项目中的施工图阶段的管道布置设计的标注。
2．管道平面图2．1管道平面图应该覆盖所有的管道设计区域的地上、地下的管道布置设计（包括平、立面图，视图或详图）。
2．1．1图幅：一般采用A1，特殊情况可采用A0或A2。
一般情况采用横式图纸，特殊情况采用立式图纸。
2．1．2分图比例：工艺装置区及内管廊按 1：25，罐区及简单区域也可采用 1：50。
2．2管道平面图一般根据框架、厂房、操作平台的軸线或工序之间的分界线进行分图。
东、西、南、北四个方向应画到装置布置图的B.L线。
特殊情况下，可根据配管的具体情况进行分图。
2．3对管道平面图上的局部空旷处，切图和尺寸标注可以不按比例，但必须注上实际尺寸，并在尺寸数字下面加一横线，表示该尺寸是没有按比例标注的。
2．4在多层建筑物的配管，平面图的标高分层，一般根据框架、厂房、或操作平台的层高进行分图。
特殊情况下，可根据配管的具体情况进行分图。
3．管道平面图的组成部分3．1图签：使用本公司统一的图签填写内容，图号的编制应按照公司的统一规定（2009年各专业规定）执行。
3．2指北针：使用统一的指北针，置于图纸的右上角，其方向应与设备布置图一致。
3．3索引图：在一个合同装置中，有多张平面配管图的时候，应使用索引图，置于指北针的下方（设备管口表的上方），并在索引图块的相应区域绘制阴影线表示本图所在装置区域的位置。
3．4管口表：使用公司统一的管口表，置于图签的上方。
如设备数量或管口数量太多，图纸上方的空间不够，则部分设备管口表可置于图签的左侧。
3．5管道平面图：按照2。
4条的规定，按管道的标高将管道置于相应的平面图中，设备位置与数量应与设备布置图一致。
图面不可安排过满。
3．6特殊说明：对本张图纸在设计中存在需要特殊说明的内容。
如采购的定型设备最终资料迟迟不到位而要交施工图纸时，就可在图纸上没有条件的地方画上云形线，并注上“HOLD”字样。
建筑给水排水、图线建筑给水排水常用线型图例表。
、比例建筑给水排水专业制图常用的比例表。
详图1: 50、1: 30、1:20、1:10、 1:5、1:2、1: 1、2:1平面图中管道标高标注法(2) 平面图中，沟渠标高应按下图的方式标注平面图中沟渠标高标注法((3) 剖面图中，管道及水位标高应按下图的方式标注剖面图中管道及水位标高标注法(4)、轴测图中,L2.65三、标咼的标注1、 室内工程应标注相对标高；室外工程宜标注绝对标高， 一致。
2、 压力管道应标注中心标高；重力流管道和沟渠宜标注管 后第二位。
3、 标高的标注方法应符合下列规定：(1) 平面图中，管道标高应按下图中的方式标注；当无绝对标咼资料时，可标注相对标咼，但应总图专业 (沟)内底标高。
标高单位以 m 计时，可注写到小数点 ,20380 3,3.22 56 CN9主0匸9 15&20"~SZ_ 8.00 -------- ^7停泵水位(最高水位)昴泵水位晟低水位> 3<;------------4. -------------10.W(5)建筑物内的管道也可以按本层建筑地面的标高加管道安装高度的方式标注管道标高,标注方法应为H+X,XX,H表示本层建筑地面标高。
四、管径1 、管径的单位应为mm2、 管径的表达方式应符合下列规定：（1） 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以工程直径 DX 壁厚表示; （2） 无缝钢管、焊接钢管（直缝或螺旋缝）等管材，管径宜以外径 DX 壁厚表示；（3） 钢管、薄壁不锈钢管等管材，管径宜以公称 Dw 表示； （4） 建筑给水排水塑料管材，管径宜以外径 dn 表示； （5） 钢筋混凝土（或混凝土）管，管径宜以内径 d 表示；（6） 复合管、结构壁塑料管等管材，管径应按产品标准的方法表示；（7） 当设计中均采用公称直径 DN 表示管径时，应有公称直径 DN 与相应产品规格对照表。
