110KV变压器保护常识

110kV及以上变压器的非电量保护及整定原则变压器非电量保护一般指涉及到整定值的气体、压力和温度方面的保护。

当变压器内部出现单相接地、放电或不严重的匝间短路故障时，其他保护因得到的信号弱而不起作用，但这些故障均能引起变压器及其它材料分解产生气体。

利用这一特点构成的反映气体变化的保护装置称气体（瓦斯）保护。

一、气体保护继电器及整定目前国产的气体保护用气体继电器结构为挡板式磁力接点结构，进口的气体继电器有浮桶式和压力式两种结构。

气体继电器具有两个功能：集气保护（称轻瓦）和流速保护（称重瓦）。

集气保护是当变压器内部出现过热、低能量的局部放电等不严重的局部故障时，变压器油分解产生的气体上浮集于继电器的顶部，达到一定体积时，继电器内上置磁铁使上干簧管触点接通启动信号；流速保护是当变压器内部出现高能量电弧放电等严重故障时，变压器油急剧分解产生大量气体，通过气体继电器向储油柜方向释放，形成的油、气流达到一定流速，冲击挡板，下置磁铁使下干簧管触点接通启动跳闸。

变压器本体主继电器一般使用QJ-80型，具有两对触点，分别作用于轻瓦信号和重瓦跳闸。

本体继电器多使用国产继电器，流速的整定按1.0～1.2m／s即可；日本三菱产变压器使用浮桶式继电器，流速整定值为1.0m／s；有载开关一般使用国产QJ-25型继电器，只有一对触点，作用于跳闸，流速整定值为1.0m／s；进口开关使用的继电器不尽相同，MR开关为自产继电器，流速值为1.2m／s，ABB开关配德国产继电器，流速值为1.5m／s，并且流速整定值不可调。

这些问题在订货和使用中应加以注意。

早期的有载开关使用具有两对触点的继电器，目前仍有运行。

由于开关切换时，产生的电弧必然引起开关内变压器油的分解，但由于电弧能量不是很大，且切换次数有限，产气速率很低，在相当的一段时间内轻瓦斯应不发出信号。

如在短时间内连续出现轻瓦斯信号，表明开关内部出现连续发展型故障，或开关内的油含碳量过多，油的灭弧能力降低，使电弧能量变大，此时需进行检查或换油。

110kV主变保护培训资料一、主变爱护配置：变压器的主爱护为差动爱护和重瓦斯爱护。

差动爱护作为变压器内部以及套管引出线相间短路的爱护以及中性点直截了当接地系统侧的单相接地短路爱护，同时对变压器内部绕组的匝间短路也能反应。

瓦斯爱护能反应变压器内部的绕组相间短路、中性点直截了当地系统侧的单相接地短路、绕组匝间短路、铁芯或其它部件过热或漏油等各种故障。

由上能够看出，差动爱护对变压器内部铁芯过热或因绕组接触不良造成的过热无法反应，且当绕组匝间短路时短路匝数专门少时，也可能反应不出。

而瓦斯爱护尽管能反应变压器油箱内部的各种故障，但关于套管引出线的故障无法反应，因此，通过瓦斯爱护与差动爱护共同组成变压器的主爱护。

其它爱护均为后备爱护，其中电量爱护包括相过流爱护、零序过流爱护、阻抗爱护、间隙过流和间隙过压爱护、过负荷爱护，非电量爱护元件包括气体继电器、压力开释阀、油压突变继电器、油位指示器、油温度操纵器、绕组温度操纵器等。

二、差动爱护原理：差动爱护：反映变压器内部故障（包括三侧或两侧CT之间的电缆）。

以两圈变为例，采集变压器两侧的电流。

正常情形，按照KCL定理，流入变压器电流等于流出变压器电流，即差流为零；如果变压器内部故障，确信有一侧的电流比较大，从而导致差流不为0，爱护动作，见图（b）。

如果是外部故障，流入变压器电流仍旧等于流出变压器电流，爱护可不能动作，见图（a）。

常见的差动有差流速断、比率差动等。

微机型主变差动爱护由二次谐波制动的比率差动爱护和差动速断爱护组成。

并针对系统频繁发生的差动爱护在差动回路TA断线或接触不良时发生误动咨询题，设计了TA断线闭锁装置。

比率差动的原理及动作特性(见下图):变压器在正常负荷状态下，电流互感器的误差专门校这时，差动爱护的差回路不平稳电流也专门小，但随着外部短路电流的增大，电流互感器就可能饱和，误差也随之增大，这时的不平稳电流也随之增大。

当电流超过爱护动作电流时，差动爱护就会误动，因此，为了防止变压器区外故障发生时差动爱护误动作，我们期望引入一种继电器，其动作特性是：它的动作电流将随着不平稳电流的增大而按比例增大，同时比不平稳电流增大的还要快，如此误动就可不能显现。

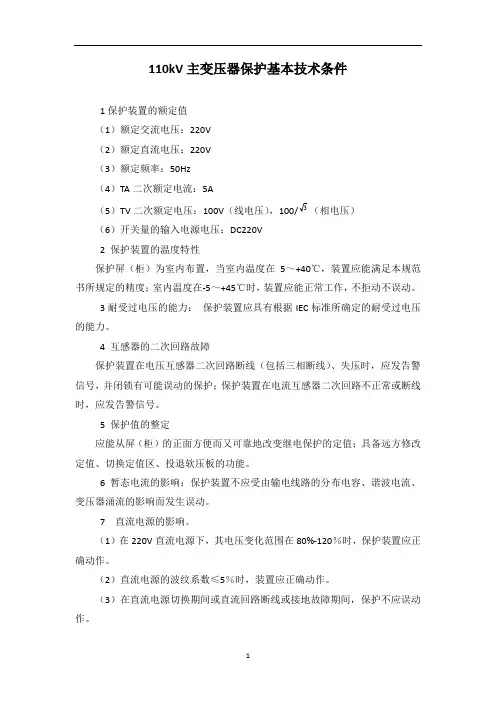

110kV主变压器保护基本技术条件1保护装置的额定值（1）额定交流电压：220V（2）额定直流电压：220V（3）额定频率：50Hz（4）TA二次额定电流：5A（5）TV二次额定电压：100V（线电压），100/3（相电压）（6）开关量的输入电源电压：DC220V2 保护装置的温度特性保护屏（柜）为室内布置，当室内温度在5～+40℃，装置应能满足本规范书所规定的精度；室内温度在-5～+45℃时，装置应能正常工作，不拒动不误动。

3耐受过电压的能力：保护装置应具有根据IEC标准所确定的耐受过电压的能力。

4 互感器的二次回路故障保护装置在电压互感器二次回路断线（包括三相断线）、失压时，应发告警信号，并闭锁有可能误动的保护；保护装置在电流互感器二次回路不正常或断线时，应发告警信号。

5 保护值的整定应能从屏（柜）的正面方便而又可靠地改变继电保护的定值；具备远方修改定值、切换定值区、投退软压板的功能。

6 暂态电流的影响：保护装置不应受由输电线路的分布电容、谐波电流、变压器涌流的影响而发生误动。

7直流电源的影响。

（1）在220V直流电源下，其电压变化范围在80%-120％时，保护装置应正确动作。

（2）直流电源的波纹系数≤5％时，装置应正确动作。

（3）在直流电源切换期间或直流回路断线或接地故障期间，保护不应误动作。

（4）各装置逻辑回路供电的直流/直流变换器和直流电源应有监视，直流电压消失时，装置不应误动，同时应有输出接点以起动告警信号。

（5）在直流电源失压的一段时间内，微机保护已记录的报告不应丢失，系统所有的在失压前已动作的信号应该保持。

（6）每个装置都应有独立的直流电源断路器，与装置安装在同一屏（柜）上。

8元件的质量应保证保护装置的元件和部件的质量；在正常运行期间，装置中任一元件（出口继电器除外）损坏时，装置不应发生误动，并发出装置异常信号。

9 设备之间的信号传送各保护装置之间、保护与通信设备之间或其它设备之间的联系应由继电器的无压接点（或光电耦合）来连接，继电器接点的绝缘强度试验为交流2000V，历时1min。

变压器有哪些保护，10KV、35KV、110KV线路都有那些保护？
高压线路的继电保护主要为三段式：
对于高压侧为6～10KV的车间变电所主变压器来说，通常装设有带时限的过电流保护；如过电流保护动作时间大于0.5～0.7s时，还应装设电流速断保护。

容量在800KV〃A及以上的油浸式变压器和400KV〃A及以上的车间内油浸式变压器，按规定应装设瓦斯保护（又称气体继电保护）。

容量在400KV〃A及以上的变压器，当数台并列运行或单台运行并作为其它负荷的备用电源时，应根据可能过负荷的情况装设过负荷保护。

过负荷保护及瓦斯保护在轻微故障时（通称“轻瓦斯”），动作于信号，而其它保护包括瓦斯保护在严重故障时（通称“重瓦斯”），一般均动作于跳闸。

对于高压侧为35KV及以上的工厂总降压变电所主变压器来说，也应装设过电流保护、电流速断保护和瓦斯保护；在有可能过负荷时，也需装设过负荷保护。

但是如果单台运行的变压器容量在10000KV〃A及以上和并列运行的变压器每台容量在6300KV〃A及以上时，则要求装设纵联差动保护来取代电流速断保护。

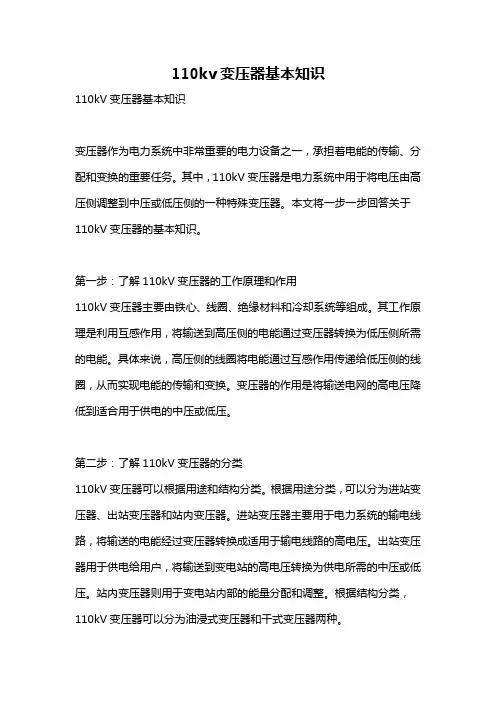

110kv变压器基本知识110kV变压器基本知识变压器作为电力系统中非常重要的电力设备之一，承担着电能的传输、分配和变换的重要任务。

其中，110kV变压器是电力系统中用于将电压由高压侧调整到中压或低压侧的一种特殊变压器。

本文将一步一步回答关于110kV变压器的基本知识。

第一步：了解110kV变压器的工作原理和作用110kV变压器主要由铁心、线圈、绝缘材料和冷却系统等组成。

其工作原理是利用互感作用，将输送到高压侧的电能通过变压器转换为低压侧所需的电能。

具体来说，高压侧的线圈将电能通过互感作用传递给低压侧的线圈，从而实现电能的传输和变换。

变压器的作用是将输送电网的高电压降低到适合用于供电的中压或低压。

第二步：了解110kV变压器的分类110kV变压器可以根据用途和结构分类。

根据用途分类，可以分为进站变压器、出站变压器和站内变压器。

进站变压器主要用于电力系统的输电线路，将输送的电能经过变压器转换成适用于输电线路的高电压。

出站变压器用于供电给用户，将输送到变电站的高电压转换为供电所需的中压或低压。

站内变压器则用于变电站内部的能量分配和调整。

根据结构分类，110kV变压器可以分为油浸式变压器和干式变压器两种。

第三步：了解110kV变压器的特点和应用110kV变压器具有一些独特的特点和应用。

首先，110kV变压器具有较高的电压等级，适用于大规模输电和供电系统。

其次，110kV变压器具有较大的容量，可以满足大量电能的传输和转换需求。

此外，由于110kV 变压器一般采用油浸式结构，其具有较好的绝缘性能和耐久性，适合在恶劣的工作环境中使用。

在实际应用中，110kV变压器主要用于大型变电站、重要工矿企业和城市电网等地方，用于输电、配电和供电的关键环节。

第四步：了解110kV变压器的主要参数和技术指标110kV变压器的主要参数和技术指标包括额定电压、额定容量、额定电流、短路阻抗、绝缘电阻和温升等。

其中，额定电压是指变压器额定工作的电压等级，110kV变压器的额定电压为110kV。

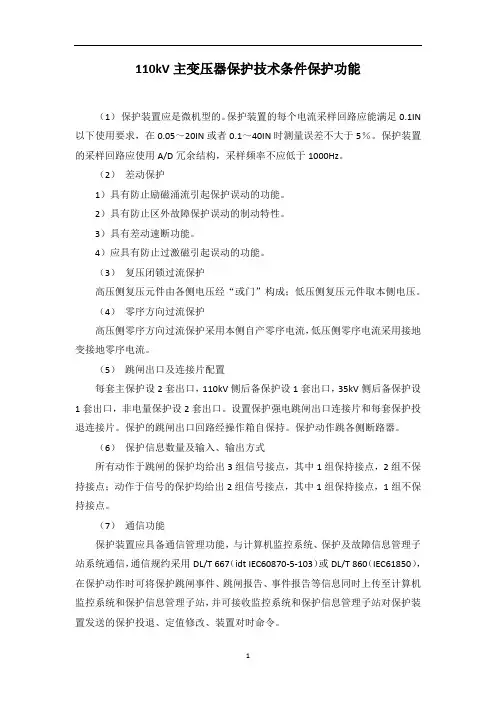

110kV主变压器保护技术条件保护功能（1）保护装置应是微机型的。

保护装置的每个电流采样回路应能满足0.1IN 以下使用要求，在0.05～20IN或者0.1～40IN时测量误差不大于5％。

保护装置的采样回路应使用A/D冗余结构，采样频率不应低于1000Hz。

（2）差动保护1）具有防止励磁涌流引起保护误动的功能。

2）具有防止区外故障保护误动的制动特性。

3）具有差动速断功能。

4）应具有防止过激磁引起误动的功能。

（3）复压闭锁过流保护高压侧复压元件由各侧电压经“或门”构成；低压侧复压元件取本侧电压。

（4）零序方向过流保护高压侧零序方向过流保护采用本侧自产零序电流，低压侧零序电流采用接地变接地零序电流。

（5）跳闸出口及连接片配置每套主保护设2套出口，110kV侧后备保护设1套出口，35kV侧后备保护设1套出口，非电量保护设2套出口。

设置保护强电跳闸出口连接片和每套保护投退连接片。

保护的跳闸出口回路经操作箱自保持。

保护动作跳各侧断路器。

（6）保护信息数量及输入、输出方式所有动作于跳闸的保护均给出3组信号接点，其中1组保持接点，2组不保持接点；动作于信号的保护均给出2组信号接点，其中1组保持接点，1组不保持接点。

（7）通信功能保护装置应具备通信管理功能，与计算机监控系统、保护及故障信息管理子站系统通信，通信规约采用DL/T 667（idt IEC60870-5-103）或DL/T 860（IEC61850），在保护动作时可将保护跳闸事件、跳闸报告、事件报告等信息同时上传至计算机监控系统和保护信息管理子站，并可接收监控系统和保护信息管理子站对保护装置发送的保护投退、定值修改、装置对时命令。

保护装置应提供3组通信接口（三个以太网或两个以太网一个RS-485)，一个调试接口、一个打印机接口。

保护上传的信息量包括：交流的采样值，保护动作的详尽信息，装置故障及异常信息等，保护装置的应答时间应<50ms。

（8）对时功能保护装置应具有时间同步对时功能，应具有硬对时和软对时接口，并采用以太网及RS-485串行数据通信接口接收时间同步发出IRIG-B（DC）时码作为对时信号源，对时误差<1ms。

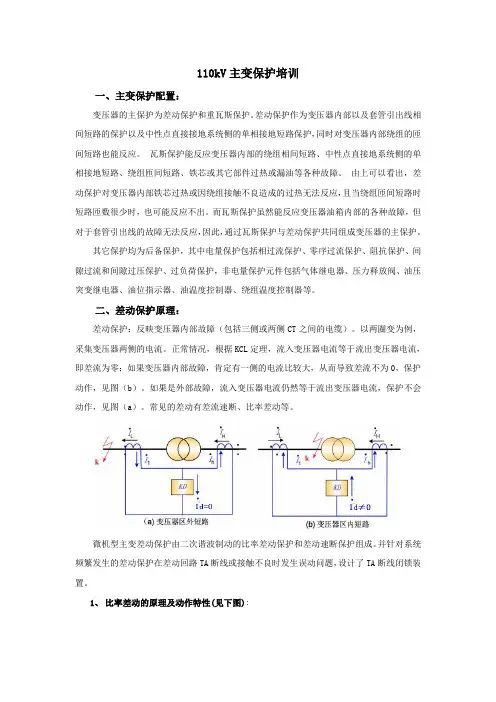

110kV主变保护培训一、主变保护配置：变压器的主保护为差动保护和重瓦斯保护。

差动保护作为变压器内部以及套管引出线相间短路的保护以及中性点直接接地系统侧的单相接地短路保护，同时对变压器内部绕组的匝间短路也能反应。

瓦斯保护能反应变压器内部的绕组相间短路、中性点直接地系统侧的单相接地短路、绕组匝间短路、铁芯或其它部件过热或漏油等各种故障。

由上可以看出，差动保护对变压器内部铁芯过热或因绕组接触不良造成的过热无法反应，且当绕组匝间短路时短路匝数很少时，也可能反应不出。

而瓦斯保护虽然能反应变压器油箱内部的各种故障，但对于套管引出线的故障无法反应，因此，通过瓦斯保护与差动保护共同组成变压器的主保护。

其它保护均为后备保护，其中电量保护包括相过流保护、零序过流保护、阻抗保护、间隙过流和间隙过压保护、过负荷保护，非电量保护元件包括气体继电器、压力释放阀、油压突变继电器、油位指示器、油温度控制器、绕组温度控制器等。

二、差动保护原理：差动保护：反映变压器内部故障（包括三侧或两侧CT之间的电缆）。

以两圈变为例，采集变压器两侧的电流。

正常情况，根据KCL定理，流入变压器电流等于流出变压器电流，即差流为零；如果变压器内部故障，肯定有一侧的电流比较大，从而导致差流不为0，保护动作，见图（b）。

如果是外部故障，流入变压器电流仍然等于流出变压器电流，保护不会动作，见图（a）。

常见的差动有差流速断、比率差动等。

微机型主变差动保护由二次谐波制动的比率差动保护和差动速断保护组成。

并针对系统频繁发生的差动保护在差动回路TA断线或接触不良时发生误动问题，设计了TA断线闭锁装置。

1、比率差动的原理及动作特性(见下图):变压器在正常负荷状态下，电流互感器的误差很校这时，差动保护的差回路不平衡电流也很小，但随着外部短路电流的增大，电流互感器就可能饱和，误差也随之增大，这时的不平衡电流也随之增大。

当电流超过保护动作电流时，差动保护就会误动，因此，为了防止变压器区外故障发生时差动保护误动作，我们希望引入一种继电器，其动作特性是：它的动作电流将随着不平衡电流的增大而按比例增大，并且比不平衡电流增大的还要快，这样误动就不会出现。

110kV主变压器保护技术条件保护配置（一）主保护（1）纵联差动保护：装置应满足包含主变高低压侧差动功能，包括差动速断、比率差动保护，保护变压器绕组及其引出线的相间短路故障，保护动作跳开变压器各侧断路器。

（2）设有CT二次回路断线检查告警信号或闭锁差动保护（不包括差流速断）的功能。

（3）主保护启动跳开高压侧、低压侧断路器。

（二）后备保护1、110kV侧后备保护（1）复合电压闭锁过流（方向）保护，保护为二段式。

第一段带方向，方向可整定，设两个时限。

第二段不带方向。

第一时限跳开高压侧断路器，第二时限跳开高压侧、低压侧断路器。

第二段不带方向，延时跳开高压侧、低压侧断路器。

（2）零序过流（方向）保护，保护为二段式。

第一段带方向，方向可整定，设两个时限，第一时限跳开高压侧断路器，第二时限跳开高压侧、低压侧断路器。

第二段不带方向，延时跳开高压侧、低压侧断路器。

（3）中性点间隙电流保护、零序电压保护。

延时跳开各侧断路器。

（4）过负荷保护。

带延时动作于信号，无人值守动作于信号与跳闸。

（5）变压器高压侧断路器失灵保护动作后跳变压器各侧断路器功能。

变压器高压侧断路器失灵保护动作接点开入后，应经灵敏的、不需整定的电流元件并带50ms延时后跳变压器各侧断路器。

2、35kV侧后备保护（1）复合电压闭锁过流保护：保护为二段式，第一段第一时限跳开分段断路器，第二时限跳开本侧断路器；第二段第一时限跳开分段断路器，第二时限跳开本侧断路器，第三时限跳开主变压器各侧断路器。

（2）限时速断过电流保护，设一段二时限，第一时限跳开本侧断路器，第二时限跳开变压器各侧断路器。

（3）过负荷保护：动作于发信号。

（三）非电量保护非电量保护：包括本体轻/重瓦斯保护、压力释放、油温升高/过高、绕组温度升高/过高、油位异常保护等，保护动作于跳闸和信号。

跳闸型非电量瞬时或延时跳闸，信号型非电量瞬间发信号。

跳闸型非电量保护出口继电器动作时间范围为10ms～35ms，当其动作电压低于额定电压55%时应可靠不动作。

简析110kV变电站变压器的运行及其维护
110kV变电站变压器是电力系统中非常重要的设备之一，它起着将高压电能转换为低
压电能的作用。

它的运行和维护对于保障电力系统的正常运行非常关键。

1. 运行前的准备工作：运行前需要对变压器进行检查，包括检查冷却系统、油位和
油质、绝缘电阻等，确保各项指标符合要求。

2. 运行中的监测：在变压器运行过程中，需要对其各项指标进行监测，包括油温、
油压、局放等，及时发现和排除故障。

3. 运行中的冷却系统维护：变压器冷却系统是保证变压器正常运行的重要部分，需
要定期进行冷却器和风机的清洁和维修，确保散热效果良好。

4. 运行中的绝缘维护：绝缘是变压器正常运行的关键，需要定期对绝缘油进行检测
和绝缘材料进行维护，防止绝缘老化、损坏和泄漏。

1. 油质维护：变压器的油质是绝缘和冷却的关键，需要定期对油质进行检测和处理，保持油质的良好状态。

3. 清洁维护：对变压器的外部进行定期清洁，保持表面清洁，防止尘埃和湿气对设
备的影响。

4. 定期检查：定期对变压器进行彻底检查，包括内部和外部的各项指标，并进行必
要的维修和更换。

110kV变电站变压器的运行和维护是保证电力系统正常运行的重要环节，需要定期进
行各项监测和维护工作，及时发现和解决问题，确保变压器的安全、可靠运行。

简析110kV变电站变压器的运行及其维护1. 引言1.1 110kV变电站变压器的概述110kV变电站变压器是电力系统中非常重要的组成部分，主要用于将高压的电能转换为低压的电能，以满足不同电压等级的需求。

在电力系统中，变压器起着“电力传输、功率匹配、电压变换”的重要作用。

110kV变电站变压器是指额定电压为110kV的变压器，通常用于中压配电系统和电缆系统之间的电能传输。

110kV变电站变压器一般分为主变压器和备用变压器，主变压器工作时备用变压器停止工作，而当主变压器发生故障时，备用变压器可以立即接管工作，确保电力系统的稳定运行。

110kV变电站变压器在电力系统中具有重要的地位，其性能和运行状态直接影响到整个电力系统的正常运行。

对110kV变电站变压器的运行状态进行及时监测和维护显得尤为重要。

针对变压器可能出现的故障情况，需要有相应的处理方法和维修措施，以确保电力系统的安全稳定运行。

在未来，随着电力系统的不断发展和改进，110kV变电站变压器的设计和技术将会不断进步，以适应更加复杂和高效的电力传输需求。

2. 正文2.1 110kV变电站变压器的运行机理分析110kV变电站变压器是电力系统中起着重要作用的关键设备之一。

其主要功能是将输送到变电站的高压电能通过变压器的绝缘油和绕组进行降压、传输、升压，然后输送到用户端。

110kV变电站变压器的运行机理分析主要涉及以下几个方面：110kV变电站变压器的运行基本原理是利用电磁感应现象实现电能的变换。

当交流电流通过变压器的绕组时，产生的交变磁场会使另一侧绕组中感应到电压。

通过合理设计变压器的线圈匝数和磁路结构，可以实现电能的降压、传输和升压。

110kV变电站变压器的运行过程中需要注意保持良好的绝缘状态。

绝缘油的质量和绝缘结构的完整性对变压器的运行性能至关重要。

定期对绝缘油的绝缘强度进行测试，及时更换老化的绝缘材料，可以有效提高变压器的运行可靠性。

110kV变电站变压器在运行中还需要合理的温度控制和负载均衡。

预防110-500kV变压器（电抗器）事故措施解读一、预防110-500kV变压器（电抗器）事故措施1 预防变压器绝缘击穿事故1.1 防止水及空气进入变压器1.1.1 变压器在运输和存放时，必须密封良好。

充气运输的变压器运到现场后，在安装前应装设压力表，密切监视气体压力。

压力过低时要补干燥气体。

现场放置时间超过6个月的变压器应注油保存，并装上油枕和胶囊，严防进水受潮。

注油前，必须测定密封气体的压力，检查密封状况，必要时应测露点。

为防止变压器在安装和运行中进水受潮，套管顶部将军帽、储油柜顶部、套管升高座及其连管等处必须良好密封。

必要时应进行检漏试验。

如已发现绝缘受潮，应及时采取相应措施。

1.1.2 对于延伸式结构的冷却器，冷却器与箱体之间宜采用金属波纹管连接。

1.1.3新建或扩建工程的变压器一般不采用水冷却方式，如因特殊场合必须采用水冷却方式，则应采用双层铜管冷却系统。

对于在役的水冷却变压器，其水冷却器和潜油泵在安装前应逐台按照制造厂的安装使用说明进行检漏试验，必要时解体检查。

运行中的水冷器必须保证油压大于水压。

应打开潜油泵进油阀门，用出油阀调节油流量。

运行中要定期监视压差继电器和压力表的指示。

每台水冷却器都应装有放水阀门，并检查水中有无油花。

在冬季应防止未运行冷却器冻裂。

结合大、小修对冷却器的油管进行检漏。

1.1.4 变压器投入运行前必须多次排除套管升高座、油管道中的死区、冷却器顶部等处的残存气体。

强油循环变压器在投运前，要启动全部冷却设备使油循环，停泵排除残留气体后方可带电运行。

更换或检修各类冷却器后，不得在变压器带电情况下将新装和检修过的冷却器直接投入，防止安装和检修过程中在冷却器或油管路中残留的空气进入变压器。

1.1.5 对新安装或大修后的变压器应按制造厂说明书规定进行真空处理和注油，其真空度、抽真空时间、进油速度等均应达到要求。

装设有载调压开关的油箱要同时抽真空，并与变压器本体油箱同时达到相同的真空度，避免开关油箱渗油。

110kV变压器的保护有哪些？感谢邀请，变压器是电⼒运⾏中不可缺少的重要组成部分，保障着电⼒使⽤的正常运⾏！所以了解和掌握变压器的基本保护知识越发显得重要！⼀，⾸先我们先看⼀下变压器的基本分类常识：变压器按相数分类（1）单相变压器：⽤于单相负荷和三相变压器组。

（2），三相变压器：⽤于三相系统的升、降电压。

变压器按冷却⽅式分类。

1)⼲式变压器：依靠空⽓对流进⾏冷却，⼀般⽤于局部照明、电⼦线路等⼩容量变压器。

2)油浸式变压器：依靠油作冷却介质、如油浸⾃冷、油浸风冷、油浸⽔冷、强迫油循环等。

⼆，变压器的基本保护⼀般可以分为变压器的电⽓保护和⾮电量保护。

⼤型变压器⼀般采⽤的电⽓保护⽅式和⼯作原理。

1、⽡斯保护：保护变压器的内部短路和油⾯降低的故障。

变压器⽡斯保护反应变压器油箱内部各种故障和油⾯降低信号。

2，差动保护、电流速断保护：保护变压器绕组或引出线各相的相间短路、⼤接地电流系统的接地短路以及绕组匝间短路。

保护瞬时动作于断开变压器的各侧断路器。

3、过电流保护：保护外部相间短路，并作为⽡斯保护和差动保护(或电流速断保护)的后备保护。

4，零序电流保护：保护⼤接地电流系统的外部单相接地短路。

反应⼤接地电流系统中变压器外部接地短路的零序电流保护。

110kV及以上⼤接地电流系统中，如果变压器中性点可能接地运⾏，对于两侧或三侧电源的升压变压器或降压变压器应装设零序电流保护，作变压器主保护的后备保护，并作为相邻元件的后备保护。

5、过负荷保护：保护对称过负荷，⼀般情况下作⽤于信号。

6，过励磁保护：保护变压器的过励磁不超过允许的限度。

装设变压器过励磁保护的⽬的是为了检测变压器的过励磁情况，及时发出信号或动作于跳闸，使变压器的过励磁不超过允许的限度，防⽌变压器因过励磁⽽损坏。

⼤型变压器⼀般采⽤的⾮电量保护：⼀，⽡斯保护：可以分为轻⽡斯保护和重⽡斯保护。

1、轻⽡斯保护。

保护原理：内部故障⽐较轻微或在故障的初期，油箱内的油被分解、汽化，产⽣少量⽓体积聚在⽡斯继电器的顶部，当⽓体量超过整定值时，发出报警信号，提⽰维护⼈员进⾏检查，防⽌故障的发展。

第一章主变压器的保护1.1变压器保护的发展及现状变压器的保护发展历史，是以1931年R.E.Cordrary提出比率差动的变压器保护，标志着差动保护作为变压器主保护时代的到来。

电流差动保护也以其原理简单，选择性好，可靠性高的特点在变压器保护中获得了极其成功的应用。

1941年，C.D.Hayward 首次提出了利用谐波制动的差动保护，将谐波分析引入到变压器差动保护中 1948年，R.L.Sharp和W,E．GlassBurn提出了利用二次谐波鉴别变压器励磁涌流的方法，同时，还提出了差动加速的方案，以差动加速，比率差动，二次谐波制动来构造整个谐波制动式保护的主体，并一直延续至今。

微机变压器保护的研究开始于60年代末70年代初。

1969年，Rockerfeller首次提出数字式变压器保护的概念，只后O.P.Malik和Degens对变压器保护的数字处理和数字滤波做出了研究。

1972年，Skyes发表了计算机变压器谐波制动保护方案，使得微机式变压器保护的发展向实用化方向迈进。

变压器保护在进入数字微机时代后，利用微机强大的运算和处理能力，新的励磁涌流鉴别方法不断被提出，在国内外形成研究热潮。

现在实用的微机变压器保护中识别励磁涌流的方法主要是：二次谐波闭锁、间断角闭锁、波形对称原理等。

随着电力系统以及变压器制造技术的日益发展，利用涌流特征的各种判据在实用中均遇到了一些无法协调的矛盾,是随着问题的不断出，推动了研究的不断深入。

近年来，新器件、新技术的应用为变压器保护的研究与发展提供了一个广阔的天地。

数字信号处理器DSP(Digital Signal Processor)的出现。

不但可以提高微机保护数据采样与计算速度与精度，甚至可能改变往常微机保护装置的设计思路，使得复杂的算法得以在保护装置中实现。

随着变压器主保护的研究不断取得进展，变压器后备保护的研究和应用也日益引起人们的重视。

为了适应运行现场的不同需要，目前的常用做法是，按典型方式构成不同型号的后备保护供用户选择，或根据用户实际需要进行软、硬件的调整。
