220kV和110kV主变压器中性点过电压保护配置与使用意见(试行)

110～220kV变压器中性点保护间隙距离计算选择摘要：根据过电压及绝缘配合要求，总结110～220kV变压器中性点保护间隙的整定计算原则，根据目前电力系统实际情况，计算110～220kV变压器中性点保护间隙可调范围值，并提出保护间隙可调范围通用设计值，以供设计单位及中性点设备厂家参考。

关键词：变压器中心点保护间隙；棒间隙距离；过电压及绝缘配合中图分类号：0 引言电力系统中110～220kV变压器中性点可采用直接接地方式，部分变压器中性点根据运行要求也可采用不接地方式。

为防止在有效接地系统中偶然出现局部不接地系统，并产生较高工频过电压损害变压器中性点绝缘，110～220kV不接地变压器的中性点应采用水平布置的棒间隙保护，当因接地故障形成局部不接地系统时，该间隙应动作。

当系统以有效接地系统方式运行发生单相接地故障时，该间隙不应动作。

该间隙距离还应兼顾雷电过电压下保护变压器中性点标准分级绝缘的要求。

保护间隙虽有限制过电压的能力，但其熄弧能力差，实际工程中常采用在保护间隙旁边并联金属氧化物避雷器，避雷器作为雷电冲击过电压主保护，保护间隙为后备保护。

另外，保护间隙的工频击穿电压还应与避雷器持续运行电压配合，以免避雷器长时间运行在中性点工频过电压下而被损坏。

1 变压器中性点过电压110～220kV变压器中性点采用经隔离开关接地，并配置与隔离开关并联的中性点避雷器及放电间隙，其典型电气接线示意见图1。

当中性点隔离开关处于合闸位置时，变压器中性点为直接接地；当中性点隔离开关处于分闸位置时，变压器中性点为经棒间隙接地。

图1 110～220kV变压器中性点成套装置接线示意图（1）侵入雷电波过电压。

当雷击线路时，雷电冲击波侵入变压器，在三相同时进波时，变压器不接地的中性点类似于开路情况，在中性点产生的雷电过电压最严重情况可达波幅值的2倍。

此过电压会对分级绝缘的变压器中性点造成危害。

此情况下，宜优先装设无间隙金属氧化物避雷器MOA作为主保护，间隙可作为后备保护。

220kV与110kV变压器中性点接地方式安排与间隙保护配置及整定实施细则一、变压器中性点接地方式安排原则1、110kV～220kV电网变压器中性点接地运行方式安排应满足变压器中性点绝缘承受要求，并尽量保持变电站的零序阻抗基本不变且系统任何短路点的零序综合阻抗不大于正序综合阻抗的三倍。

2、由于变压器结构原理要求必须接地的（如自耦变及电厂的厂用变等）中性点必须接地。

3、220kV变电站应至少有一台变压器中性点直接接地运行。

4、220kV变压器高、中压侧、110kV变压器高压侧中性点，均应装设独立的间隙零序过电压保护和间隙零序过电流保护。

间隙零序过电压、间隙零序过电流保护在中性点接地时停用，在中性点不接地时投入。

中性点绝缘等级为44kV和35kV的变压器，未加装间隙保护的，应接地运行。

5、110kV主变中低压侧无电源的变压器一般不接地。

中低压侧有电源时，变压器至少考虑一台中性点接地。

6、一个变电站有多台变压器，且只考虑一个接地点时，应优先考虑带负荷调压变压器接地。

7、有接地点的厂、站因方式需要分裂成两部分运行时，两部分都要保持接地点。

8、某些发电机、变压器直接连接的电厂，发电机如有全停的可能，在全停时，变压器中性点应有倒挂接地的措施。

9、当接地系统的变压器任一侧的高压开关断开，而变压器仍带电时，断开侧的变压器中性点必须接地，并投入零序过流保护，但是该接地点不列入系统接地点之内。

10、220kV及以上发电厂（不含总调调管）、变电站的变压器中性点接地运行方式由省调安排，未安排的，原则上不要求接地；各地调管辖的110kV变电站中性点接地运行方式由地调安排。

二、变压器中性点间隙零序过流、零序过电压保护配置及整定要求1、间隙零序电压、零序电流各按两时限配置，可分别设置投退；2、间隙零序过电压应取PT开口三角电压，间隙零序电流应取中性点间隙专用CT；3、间隙保护动作逻辑：变压器间隙零序过电压元件单独经时间元件出口；变压器间隙零序过流和零序过电压元件组成“或门”逻辑，经另一时间元件出口；4、变压器间隙零序过电压保护整定要求：1）变压器间隙零序过电压保护动作跳变压器时间应满足变压器中性点绝缘承受能力要求。

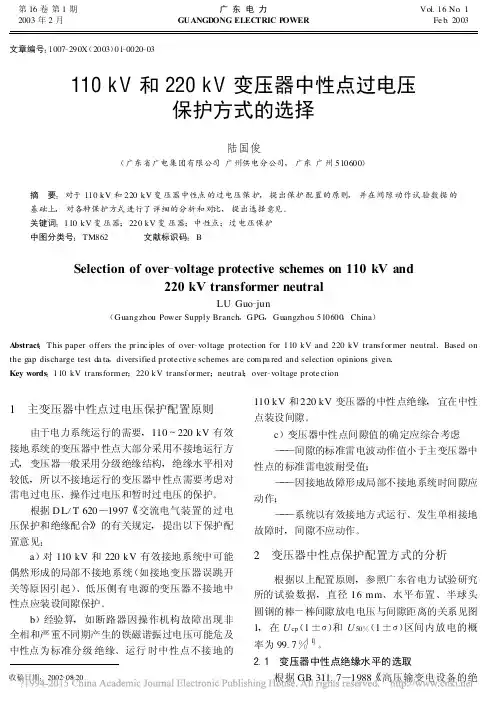

主变压器中性点过电压保护配置原则由于电力系统运行的需要，110～220 k V有效接地系统的变压器中性点大部分采用不接地运行方式，变压器一般采用分级绝缘结构，绝缘水平相对较低，所以不接地运行的变压器中性点需要考虑对雷电过电压、操作过电压和暂时过电压的保护。

根据DL／T620—1997《交流电气装置的过电压保护和绝缘配合》的有关规定，提出以下保护配置意见：a）对110 kV和220 k V有效接地系统中可能偶然形成的局部不接地系统（如接地变压器误跳开关等原因引起）、低压侧有电源的变压器不接地中性点应装设间隙保护。

b）经验算，如断路器因操作机构故障出现非全相和严重不同期产生的铁磁谐振过电压可能危及中性点为标准分级绝缘、运行时中性点不接地的110 kV和220 k V变压器的中性点绝缘，宜在中性点装设间隙。

c）变压器中性点间隙值的确定应综合考虑———间隙的标准雷电波动作值小于主变压器中性点的标准雷电波耐受值；———因接地故障形成局部不接地系统时间隙应动作；———系统以有效接地方式运行、发生单相接地故障时，间隙不应动作。

2变压器中性点保护配置方式的分析根据以上配置原则，参照广东省电力试验研究所的试验数据，直径16 mm、水平布置、半球头圆钢的棒－棒间隙放电电压与间隙距离的关系见图1，在Ucp（1±σ）和U50％（1±σ）区间内放电的概率为99．7％［1］。

2．1变压器中性点绝缘水平的选取根据GB 311.7-1998《高压输变电设备的绝缘配合使用导则》，对3～220 k V油纸绝缘设备，耐受操作冲击电压的能力为耐受雷电冲击的0．83倍，其值远超过预期操作过电压水平，所以绝缘水平主要由雷电过电压决定，不需考虑操作过电压的影响。

取中性点绝缘老化累计安全系数为0．85，参考GB311．1—1997《高压输变电设备的绝缘配合》，取雷电冲击安全系数为0．714，工频电压安全系数为1．0，则中性点综合耐受雷电冲击裕度系数为0．6，综合耐受工频裕度系数为0．85。

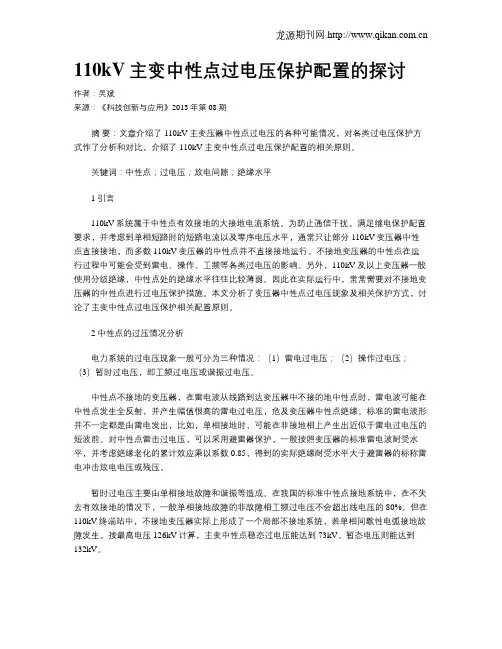

110kV主变中性点过电压保护配置的探讨作者：吴斌来源：《科技创新与应用》2013年第08期摘要：文章介绍了110kV主变压器中性点过电压的各种可能情况，对各类过电压保护方式作了分析和对比，介绍了110kV主变中性点过电压保护配置的相关原则。

关键词：中性点；过电压；放电间隙；绝缘水平1 引言110kV系统属于中性点有效接地的大接地电流系统。

为防止通信干扰，满足继电保护配置要求，并考虑到单相短路时的短路电流以及零序电压水平，通常只让部分110kV变压器中性点直接接地，而多数110kV变压器的中性点并不直接接地运行。

不接地变压器的中性点在运行过程中可能会受到雷电、操作、工频等各类过电压的影响。

另外，110kV及以上变压器一般使用分级绝缘，中性点处的绝缘水平往往比较薄弱。

因此在实际运行中，常常需要对不接地变压器的中性点进行过电压保护措施。

本文分析了变压器中性点过电压现象及相关保护方式，讨论了主变中性点过电压保护相关配置原则。

2 中性点的过压情况分析电力系统的过电压现象一般可分为三种情况：（1）雷电过电压；（2）操作过电压；（3）暂时过电压，即工频过电压或谐振过电压。

中性点不接地的变压器，在雷电波从线路到达变压器中不接的地中性点时，雷电波可能在中性点发生全反射，并产生幅值很高的雷电过电压，危及变压器中性点绝缘。

标准的雷电波形并不一定都是由雷电发出，比如，单相接地时，可能在非接地相上产生出近似于雷电过电压的短波前。

对中性点雷击过电压，可以采用避雷器保护，一般按照变压器的标准雷电波耐受水平，并考虑绝缘老化的累计效应乘以系数0.85，得到的实际绝缘耐受水平大于避雷器的标称雷电冲击放电电压或残压。

暂时过电压主要由单相接地故障和谐振等造成。

在我国的标准中性点接地系统中，在不失去有效接地的情况下，一般单相接地故障的非故障相工频过电压不会超出线电压的80%。

但在110kV终端站中，不接地变压器实际上形成了一个局部不接地系统，若单相间歇性电弧接地故障发生，按最高电压126kV计算，主变中性点稳态过电压能达到73kV，暂态电压则能达到132kV。

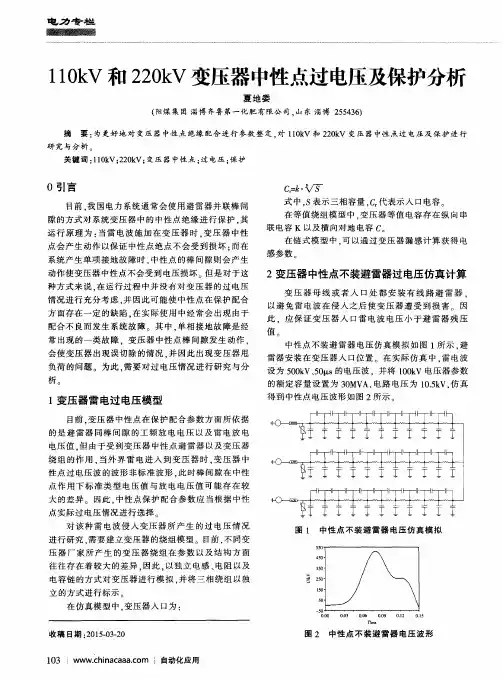

220kV变压器中性点过电压及保护分析摘要：目前，对于我国110kV 以及220kV 等级变压器，一般会使用部分中性点接地的方式进行设备运行。

在变压器的实际运行过程中，由于受到某些因素的影响，很容易导致变压器的中性点一直保持过电压状态，而这一问题会导致变压器中性点的绝缘性能不断降低，因此，必须加强对于变压器中性点的过电压保护和分析。

本文分析变压器在雷电过电压下的绕组仿真模型，并通过对变压器中性点受到线路上的入侵雷电波作用时的实际过电压情况进行仿真，阐述了110kV和220kV变压器中性点过电压及保护。

关键词：变压器；过电压；保护目前，我国电力系统通常会使用避雷器并联棒间隙的方式对系统变压器中的中性点绝缘进行保护，其运行原理为：当雷电波施加在变压器时，变压器中性点会产生动作以保证中性点绝点不会受到损坏：而在系统产生单项接地故障时，中性点的棒间隙则会产生动作使变压器中性点不会受到电压损坏。

但是对于这种方式来说，在运行过程中并没有对变压器的过电压情况进行充分考虑，并因此可能使中性点在保护配合方面存在一定的缺陷，在实际使用中经常会出现由于配合不良而发生系统故障。

其中，单相接地故障是经常出现的一类故障．变压器中性点棒间隙发生动作，会使变压器出现误切除的情况，并因此出现变压器甩负荷的问题。

为此，需要对过电压情况进行研究与分析。

一、变压器中性点的过电压过压保护即为当被保护线路的电源电压高于一定数值时，保护器切断该线路；当电源电压恢复到正常范围时，保护器自动接通。

变压器运行时，如果电压超过他的最大允许工作电压，称为变压器的过电压。

过电压往往对变压器的绝缘有很大的危害，甚至使绝缘击穿。

1、雷电过电压。

变压器中性点上出现的最大雷电过电压主要取决于变压器入口处的避雷器残压和变压器的特性，一般其过电压值可按下式计算：式中：ｎ为侵入雷电波的相数；γ 为变压器振荡衰减系数，纠结式绕组取0.5，连续式绕组取0.8；Ｕｂ为变压器入口处避雷器上的残压。

QB/YW云南电网公司发布目 次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 内容与方法 (1)4.1主变压器中性点接地方式要求 (1)4.2主变压器中性点过电压保护（一次部分）配置和使用要求 (1)4.3主变压器中性点过电压保护（二次部分）配置和与主变压器中性点过电压保护（一次部分）配合使用要求 (2)4.4其他相关问题及要求 (3)5 检查与考核 (3)6 附录 (3)附录A（规范性附录）中性点间隙安装方式的指导意见 (3)前 言本标准是根据国家和电力行业相关标准，并在原云南电网公司《220kV和110kV主变压器中性点过电压保护配置与使用意见（试行）》（云电生〔2005〕98号）的基础上修订而成。

本标准发布实施后，原公司的《220kV和110kV主变压器中性点过电压保护配置与使用意见（试行）》（云电生〔2005〕98号）予以废止。

本标准由云南电网公司生产技术部提出并归口。

本标准起草部门：云南电网公司生产技术部。

本标准主要起草人：龚闯、沈龙、姜虹云。

本标准主要审核人：赵建宁、薛武、周海、魏杰。

本标准由廖泽龙批准。

本标准由云南电网公司生产技术部负责解释。

220kV和110kV主变压器中性点过电压保护配置与使用意见1 范围为了规范云南电网220kV和110kV主变压器中性点过电压保护的配置与使用，特制定本标准。

本标准适用于云南电网220kV和110kV主变压器中性点过电压保护的配置与使用的管理。

2 规范性引用文件下列文件中的条款通过本标准的引用而构成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

2.1 220-500kV电网继电保护装置运行整定规程（DL/T 559-94）2.2 3-110kV电网继电保护装置运行整定规程（DL/T 584-95）3 术语和定义无4 内容与方法4.1 主变压器中性点接地方式要求4.1.1 自耦变压器中性点必须直接接地运行。

220kV和110kV主变压器中性点过电压保护配置与使用意见（试行）一、主变压器中性点接地方式要求500kV-110kV主变压器中性点接地方式应遵循DL/T 559-94《220-500kV电网继电保护装置运行整定规程》和DL/T 584-95 《3-110kV电网继电保护装置运行整定规程》的有关规定，并兼顾各电压等级主变压器中性点绝缘水平。

1. 自耦变压器中性点必须直接接地运行。

2. 220kV分级绝缘变压器中性点接地运行方式的安排，应按照DL/T 559-94《220-500kV电网继电保护装置运行整定规程》第4.1.4条执行，并应考虑变压器中性点绝缘水平：当主变压器220kV侧中性点绝缘等级为110kV时，220kV侧中性点可不接地运行；当220kV 主变压器的110kV侧中性点绝缘等级为66kV时，110kV侧中性点可不接地运行；当主变压器110kV侧中性点绝缘等级为44kV时，中性点一般应直接接地运行；当主变压器110kV侧中性点绝缘等级为35kV时，110kV侧中性点必须直接接地运行；当220kV主变压器中压侧或低压侧有并网小电源时，220kV侧和110kV侧中性点均宜直接接地运行，220kV进线侧宜配置线路保护。

3. 110kV分级绝缘变压器中性点接地运行方式的安排，应按照DL/T 584-95《3-110kV电网继电保护装置运行整定规程》第4.1.3.4条执行，并应考虑变压器中性点绝缘水平：当主变压器中性点绝缘等级为66kV 时，中性点可不接地运行；当主变压器中性点绝缘等级为44kV 时，中性点一般应直接接地运行，当主变压器中性点绝缘等级为35kV 时，中性点必须直接接地运行。

4．电网变压器中性点接地方式应尽量保持变电所零序阻抗基本不变。

云南电网主变压器中性点接地运行数目均由省调统一分配及管理，各运行单位不得随意更改，需要改变变压器中性点运行方式时，应事先得到省调同意。

在操作过程中允许某一厂站中性点接地数短时超过规定。

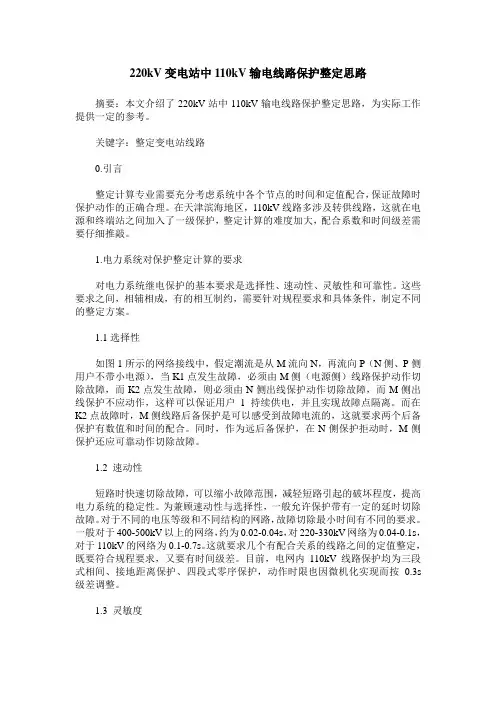

220kV变电站中110kV输电线路保护整定思路摘要：本文介绍了220kV站中110kV输电线路保护整定思路，为实际工作提供一定的参考。

关键字：整定变电站线路0.引言整定计算专业需要充分考虑系统中各个节点的时间和定值配合，保证故障时保护动作的正确合理。

在天津滨海地区，110kV线路多涉及转供线路，这就在电源和终端站之间加入了一级保护，整定计算的难度加大，配合系数和时间级差需要仔细推敲。

1.电力系统对保护整定计算的要求对电力系统继电保护的基本要求是选择性、速动性、灵敏性和可靠性。

这些要求之间，相辅相成，有的相互制约，需要针对规程要求和具体条件，制定不同的整定方案。

1.1选择性如图1所示的网络接线中，假定潮流是从M流向N，再流向P（N侧、P侧用户不带小电源），当K1点发生故障，必须由M侧（电源侧）线路保护动作切除故障，而K2点发生故障，则必须由N侧出线保护动作切除故障，而M侧出线保护不应动作，这样可以保证用户1持续供电，并且实现故障点隔离。

而在K2点故障时，M侧线路后备保护是可以感受到故障电流的，这就要求两个后备保护有数值和时间的配合。

同时，作为远后备保护，在N侧保护拒动时，M侧保护还应可靠动作切除故障。

1.2 速动性短路时快速切除故障，可以缩小故障范围，减轻短路引起的破坏程度，提高电力系统的稳定性。

为兼顾速动性与选择性，一般允许保护带有一定的延时切除故障。

对于不同的电压等级和不同结构的网路，故障切除最小时间有不同的要求。

一般对于400-500kV以上的网络，约为0.02-0.04s，对220-330kV网络为0.04-0.1s，对于110kV的网络为0.1-0.7s。

这就要求几个有配合关系的线路之间的定值整定，既要符合规程要求，又要有时间级差。

目前，电网内110kV线路保护均为三段式相间、接地距离保护、四段式零序保护，动作时限也因微机化实现而按0.3s 级差调整。

1.3 灵敏度灵敏度是指保护范围内发生故障或不正常运行状态的反应能力。

变压器110kV~220kV中性点成套装置通用技术规范本规范对应的专用技术规范目录变压器110kV/220kV中性点成套装置采购标准技术规范使用说明1. 本物资采购标准技术规范分为通用部分、专用部分。

2. 项目单位根据需求选择所需设备的技术规范。

技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。

3. 项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“项目单位技术差异表”，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值范围；3）根据实际使用条件，需要变更污秽等级、海拔高度、耐受地震能力、压力释放能力、环境温度等要求。

经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表7中，随招标文件同时发出并视为有效，否则将视为无差异。

4. 对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5. 技术规范范本的页面、标题等均为统一格式，不得随意更改。

6. 投标人逐项响应技术规范专用部分中“1标准技术参数”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按本技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。

投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。

“项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时，以差异表给出的参数为准。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。

7. 中性点成套装置中带避雷器时无支柱绝缘子。

目次变压器110kV/220kV中性点成套装置采购标准技术规范使用说明 (3)1总则 (5)1.1一般规定 (5)1.2投标人应提供的资格文件 (5)1.3适用范围 (5)1.4对设计图样、试验报告和说明书的要求 (5)1.5标准和规范 (6)1.6必须提交的技术数据和信息 (7)1.7备品备件 (7)1.8专用工具与仪器仪表 (8)1.9安装、调试、性能试验、试运行和验收 (8)2结构及其他要求 (8)2.1隔离开关 (8)2.2零序电流互感器 (9)2.3支柱绝缘子（若有） (10)2.4放电间隙 (10)2.5避雷器绝缘性能（若有） (10)2.6钢支架 (11)2.7铭牌 (11)2.8镀锌件 (11)3试验 (11)3.1型式试验 (11)3.2出厂试验 (12)3.3现场交接试验 (12)4技术服务、工厂检验 (12)4.1技术服务 (12)4.2工厂检验 (13)5一、二次及土建接口要求 (13)5.1电气一次接口 (13)5.2电气二次接口 (13)5.3土建接口 (13)1 总则1.1 一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

附件1220kV与110kV变压器中性点接地方式安排与间隙保护配置及整定要求一、变压器中性点接地方式安排要求110kV～220kV电网变压器中性点接地运行方式安排应满足变压器中性点绝缘承受要求，并尽量保持变电站的零序阻抗基本不变且系统任何短路点的零序综合阻抗不大于正序综合阻抗的三倍。

1.自耦变压器中性点必须直接接地或经小电抗接地。

2.没有改造的薄绝缘变压器中性点宜直接接地运行。

3.220kV变压器1）220kV变压器110kV侧中性点绝缘等级为35kV时，220kV侧、110kV侧中性点应直接接地运行。

2）变压器的220kV、110kV侧中性点接地方式宜相同。

3）220kV厂站宜按一台变压器中性点直接接地运行。

4）有两台及以上变压器的220kV厂站，220kV或110kV 侧母线任意一侧或两侧分列运行时，每一段母线上应保持一台变压器中性点直接接地运行。

4.110kV变压器1）110kV变压器110kV中性点绝缘等级为66kV时，中性点可不直接接地运行。

2）110kV中性点绝缘等级是44kV及以下的变压器，中性点宜直接接地运行。

3）发电厂或中、低压侧有电源的变电站，厂站内宜保持一台变压器中性点直接接地运行。

4）无地区电源供电的终端变压器中性点不宜直接接地运行。

二、变压器中性点间隙零序过流、零序过电压保护配置及整定要求间隙零序过电压应取PT开口三角电压；间隙零序电流应取中性点间隙专用CT；间隙零序电压、零序电流宜各按两时限配置；对于全绝缘变压器或中性点放电间隙满足取消条件的变压器（例如：中低压侧无电源且中性点绝缘等级为66kV 的110kV变压器），间隙零序过流保护应退出，间隙零序过电压保护可保留。

1.间隙保护动作逻辑一（推荐）变压器间隙零序过电压元件单独经较短延时T1出口；变压器间隙零序过流和零序过电压元件组成“或门”逻辑，经较长延时T2出口；逻辑简图如图1所示：图1 间隙保护逻辑一简图间隙保护动作时间整定要求如下：1）变压器间隙零序过电压保护动作跳变压器时间应满足变压器中性点绝缘承受能力要求。

110KV~220KV变压器中性点接地保护装置设计选型指导1－5、国网公司十八项反事故措施要求如何防止变压器中性点过电压事故？答：第12项防止接地网和过电压事故为防止接地网和过电压事故，应认真贯彻《交流电气装置的接地》（DL/T 621-1997）、《接地装置工频特性参数的测量导则》（DL/T 475-1992）、《交流电气装置的过电压保护和绝缘配合》（DL/T 620-1997）及其它有关规定，并提出以下重点要求：12.3 防止变压器中性点过电压事故12.3.1 切合110kV及以上有效接地系统中性点不接地的空载变压器时，应先将该变压器中性点临时接地。

12.3.2 为防止在有效接地系统中出现孤立不接地系统并产生较高工频过电压的异常运行工况，110～220kV不接地变压器的中性点过电压保护应采用棒间隙保护方式。

对于110kV变压器，当中性点绝缘的冲击耐受电压 185kV时，还应在间隙旁并联金属氧化物避雷器，间隙距离及避雷器参数配合应进行校核。

间隙动作后，应检查间隙的烧损情况并校核间隙距离。

1－6、为什么110KV及以上变压器在停电及送电前必须将中性点接地？答：我国的110KV电网一般采用中性点直接接地系统。

在运行中，为了满足继电保护装置灵敏度配合的要求，有些变压器的中性点不接地运行。

但因为断路器的非同期操作引起的过电压会危及这些变压器的绝缘，所以要求在投切110KV及以上空载变压器时，将变压器的中性点直接接地。

2-3、什么叫全绝缘变压器？什么叫半绝缘变压器？答：半绝缘就是变压器的近中性点部分绕组的主绝缘，其绝缘水平比端部绕组的绝缘水平低，而与此相反，一般变压器首端与尾端绕组绝缘水平一样叫全绝缘。

35kV变压器是中性点不接地运行，绝缘等级要求高，所以35kV变压器都是全绝缘，而110kV 及以上是中性点接地运行，半绝缘变压器可以满足运行要求，所以110kV及以上一般都是半绝缘的。

2-5、110KV及以上系统中性点为什么要有间隙保护？答：为了防止过电压！因为在这种电压等级的设备由于绝缘投资的问题所以都采用分级绝缘再靠近中性点的地方绝缘等级比较低。

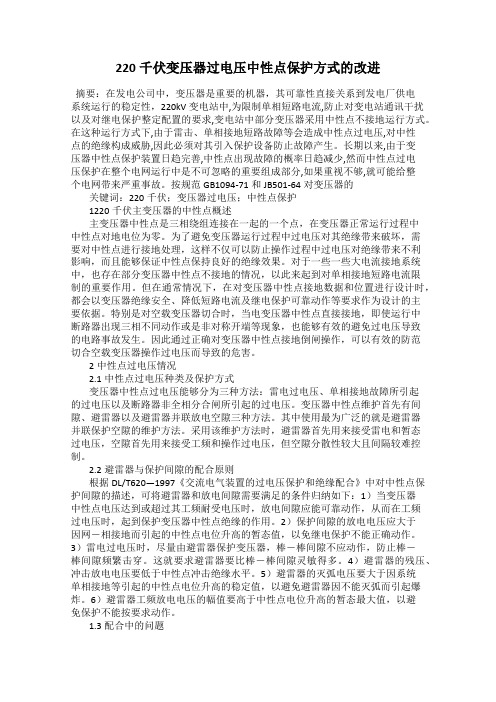

220千伏变压器过电压中性点保护方式的改进摘要：在发电公司中，变压器是重要的机器，其可靠性直接关系到发电厂供电系统运行的稳定性，220kV变电站中,为限制单相短路电流,防止对变电站通讯干扰以及对继电保护整定配置的要求,变电站中部分变压器采用中性点不接地运行方式。

在这种运行方式下,由于雷击、单相接地短路故障等会造成中性点过电压,对中性点的绝缘构成威胁,因此必须对其引入保护设备防止故障产生。

长期以来,由于变压器中性点保护装置日趋完善,中性点出现故障的概率日趋减少,然而中性点过电压保护在整个电网运行中是不可忽略的重要组成部分,如果重视不够,就可能给整个电网带来严重事故。

按规范GB1094-71和JB501-64对变压器的关键词：220千伏；变压器过电压；中性点保护1220千伏主变压器的中性点概述主变压器中性点是三相绕组连接在一起的一个点，在变压器正常运行过程中中性点对地电位为零。

为了避免变压器运行过程中过电压对其绝缘带来破坏，需要对中性点进行接地处理，这样不仅可以防止操作过程中过电压对绝缘带来不利影响，而且能够保证中性点保持良好的绝缘效果。

对于一些一些大电流接地系统中，也存在部分变压器中性点不接地的情况，以此来起到对单相接地短路电流限制的重要作用。

但在通常情况下，在对变压器中性点接地数据和位置进行设计时，都会以变压器绝缘安全、降低短路电流及继电保护可靠动作等要求作为设计的主要依据。

特别是对空载变压器切合时，当电变压器中性点直接接地，即使运行中断路器出现三相不同动作或是非对称开端等现象，也能够有效的避免过电压导致的电路事故发生。

因此通过正确对变压器中性点接地倒闸操作，可以有效的防范切合空载变压器操作过电压而导致的危害。

2中性点过电压情况2.1中性点过电压种类及保护方式变压器中性点过电压能够分为三种方法：雷电过电压、单相接地故障所引起的过电压以及断路器非全相分合闸所引起的过电压。

变压器中性点维护首先有间隙、避雷器以及避雷器并联放电空隙三种方法。

220kV和110kV主变压器中性点过电压保护配置与使用意见（试行）近年来，由于电网线路发生单相接地故障引起部分220kV和110kV主变压器中性点间隙击穿，导致变压器中性点间隙零序电流保护动作，造成变压器跳闸停电的事故多次发生。

为了遏制类似事故的重复发生，提高电网供电可靠性和安全稳定运行水平，在试研院公司提交的技术报告《电网110、220kV分级绝缘变压器中性点保护方案研究》和对公司系统主变压器中性点过电压保护进行全面调查的基础上，结合国家和电力行业相关标准并吸取其他网省公司经验，对电网220kV和110kV主变压器中性点过电压保护的配置与使用提出以下试行意见：一、主变压器中性点接地方式要求500kV-110kV主变压器中性点接地方式应遵循DL/T 559-94《220-500kV电网继电保护装置运行整定规程》和DL/T 584-95 《3-110kV电网继电保护装置运行整定规程》的有关规定，并兼顾各电压等级主变压器中性点绝缘水平。

1. 自耦变压器中性点必须直接接地运行。

2. 220kV分级绝缘变压器中性点接地运行方式的安排，应按照DL/T 559-94《220-500kV电网继电保护装置运行整定规程》第4.1.4条执行，并应考虑变压器中性点绝缘水平：当主变压器220kV侧中性点绝缘等级为110kV时，220kV侧中性点可不接地运行；当220kV主变压器的110kV侧中性点绝缘等级为66kV时，110kV侧中性点可不接地运行；当主变压器110kV侧中性点绝缘等级为44kV时，中性点一般应直接接地运行；当主变压器110kV侧中性点绝缘等级为35kV 时，110kV侧中性点必须直接接地运行；当220kV主变压器中压侧或低压侧有并网小电源时，220kV侧和110kV侧中性点均宜直接接地运行，220kV进线侧宜配置线路保护。

3. 110kV分级绝缘变压器中性点接地运行方式的安排，应按照DL/T 584-95《3-110kV电网继电保护装置运行整定规程》第4.1.3.4条执行，并应考虑变压器中性点绝缘水平：当主变压器中性点绝缘等级为66kV时，中性点可不接地运行；当主变压器中性点绝缘等级为44kV时，中性点一般应直接接地运行，当主变压器中性点绝缘等级为35kV时，中性点必须直接接地运行。
