110kV变压器保护介绍

110kV及以上变压器的非电量保护及整定原则变压器非电量保护一般指涉及到整定值的气体、压力和温度方面的保护。

当变压器内部出现单相接地、放电或不严重的匝间短路故障时，其他保护因得到的信号弱而不起作用，但这些故障均能引起变压器及其它材料分解产生气体。

利用这一特点构成的反映气体变化的保护装置称气体（瓦斯）保护。

一、气体保护继电器及整定目前国产的气体保护用气体继电器结构为挡板式磁力接点结构，进口的气体继电器有浮桶式和压力式两种结构。

气体继电器具有两个功能：集气保护（称轻瓦）和流速保护（称重瓦）。

集气保护是当变压器内部出现过热、低能量的局部放电等不严重的局部故障时，变压器油分解产生的气体上浮集于继电器的顶部，达到一定体积时，继电器内上置磁铁使上干簧管触点接通启动信号；流速保护是当变压器内部出现高能量电弧放电等严重故障时，变压器油急剧分解产生大量气体，通过气体继电器向储油柜方向释放，形成的油、气流达到一定流速，冲击挡板，下置磁铁使下干簧管触点接通启动跳闸。

变压器本体主继电器一般使用QJ-80型，具有两对触点，分别作用于轻瓦信号和重瓦跳闸。

本体继电器多使用国产继电器，流速的整定按1.0～1.2m／s即可；日本三菱产变压器使用浮桶式继电器，流速整定值为1.0m／s；有载开关一般使用国产QJ-25型继电器，只有一对触点，作用于跳闸，流速整定值为1.0m／s；进口开关使用的继电器不尽相同，MR开关为自产继电器，流速值为1.2m／s，ABB开关配德国产继电器，流速值为1.5m／s，并且流速整定值不可调。

这些问题在订货和使用中应加以注意。

早期的有载开关使用具有两对触点的继电器，目前仍有运行。

由于开关切换时，产生的电弧必然引起开关内变压器油的分解，但由于电弧能量不是很大，且切换次数有限，产气速率很低，在相当的一段时间内轻瓦斯应不发出信号。

如在短时间内连续出现轻瓦斯信号，表明开关内部出现连续发展型故障，或开关内的油含碳量过多，油的灭弧能力降低，使电弧能量变大，此时需进行检查或换油。

110KV变电站知识介绍（2014）一、110KV变电站概述110KV变电站是电力系统中至关重要的一环，主要负责将高压电能降压至适合用户使用的电压等级。

2014年，我国110KV变电站技术已日臻成熟，广泛应用于城乡电网中。

本文将为您介绍110KV变电站的基本知识，包括变电站结构、主要设备、运行原理及安全防护措施。

二、110KV变电站结构1. 进线段：包括高压输电线路和进线塔，负责将电能从远方输送到变电站。

2. 主变压器：变电站的核心设备，用于将高压电能降压至合适的电压等级。

3. 低压侧设备：包括低压母线、开关设备、补偿装置等，用于分配电能至用户。

4. 控制保护装置：对变电站设备进行实时监控、调节和保护，确保电力系统安全稳定运行。

5. 辅助设施：包括消防、通信、照明等设施，为变电站正常运行提供保障。

三、110KV变电站主要设备1. 主变压器：采用油浸式或干式变压器，具有容量大、损耗低、运行稳定等特点。

2. 断路器：用于在正常运行和故障情况下切断或接通电路，具有灭弧能力强、操作简便等优点。

3. 隔离开关：用于隔离电源，确保检修人员安全。

4. 电流互感器、电压互感器：为测量、保护、控制设备提供准确的电流、电压信号。

5. 避雷器：防止雷电过电压损坏设备，保障变电站安全运行。

四、110KV变电站运行原理1. 高压电能通过进线段输送到变电站。

2. 主变压器将高压电能降压至合适的电压等级。

3. 低压侧设备将电能分配至用户。

4. 控制保护装置实时监控变电站设备，确保电力系统安全稳定运行。

5. 辅助设施为变电站正常运行提供保障。

五、110KV变电站安全防护措施1. 绝缘防护：变电站内所有带电部分均采用高标准绝缘材料，以防止电击事故。

同时，定期进行绝缘测试，确保设备安全可靠。

2. 防雷接地：变电站设置完善的防雷接地系统，包括避雷针、接地网等，以减少雷击对设备的影响。

3. 防误操作：采用闭锁装置、电气联锁等技术，防止运行人员误操作导致事故。

110kV主变压器保护基本技术条件1保护装置的额定值（1）额定交流电压：220V（2）额定直流电压：220V（3）额定频率：50Hz（4）TA二次额定电流：5A（5）TV二次额定电压：100V（线电压），100/3（相电压）（6）开关量的输入电源电压：DC220V2 保护装置的温度特性保护屏（柜）为室内布置，当室内温度在5～+40℃，装置应能满足本规范书所规定的精度；室内温度在-5～+45℃时，装置应能正常工作，不拒动不误动。

3耐受过电压的能力：保护装置应具有根据IEC标准所确定的耐受过电压的能力。

4 互感器的二次回路故障保护装置在电压互感器二次回路断线（包括三相断线）、失压时，应发告警信号，并闭锁有可能误动的保护；保护装置在电流互感器二次回路不正常或断线时，应发告警信号。

5 保护值的整定应能从屏（柜）的正面方便而又可靠地改变继电保护的定值；具备远方修改定值、切换定值区、投退软压板的功能。

6 暂态电流的影响：保护装置不应受由输电线路的分布电容、谐波电流、变压器涌流的影响而发生误动。

7直流电源的影响。

（1）在220V直流电源下，其电压变化范围在80%-120％时，保护装置应正确动作。

（2）直流电源的波纹系数≤5％时，装置应正确动作。

（3）在直流电源切换期间或直流回路断线或接地故障期间，保护不应误动作。

（4）各装置逻辑回路供电的直流/直流变换器和直流电源应有监视，直流电压消失时，装置不应误动，同时应有输出接点以起动告警信号。

（5）在直流电源失压的一段时间内，微机保护已记录的报告不应丢失，系统所有的在失压前已动作的信号应该保持。

（6）每个装置都应有独立的直流电源断路器，与装置安装在同一屏（柜）上。

8元件的质量应保证保护装置的元件和部件的质量；在正常运行期间，装置中任一元件（出口继电器除外）损坏时，装置不应发生误动，并发出装置异常信号。

9 设备之间的信号传送各保护装置之间、保护与通信设备之间或其它设备之间的联系应由继电器的无压接点（或光电耦合）来连接，继电器接点的绝缘强度试验为交流2000V，历时1min。

110kV主变压器保护技术条件保护功能（1）保护装置应是微机型的。

保护装置的每个电流采样回路应能满足0.1IN 以下使用要求，在0.05～20IN或者0.1～40IN时测量误差不大于5％。

保护装置的采样回路应使用A/D冗余结构，采样频率不应低于1000Hz。

（2）差动保护1）具有防止励磁涌流引起保护误动的功能。

2）具有防止区外故障保护误动的制动特性。

3）具有差动速断功能。

4）应具有防止过激磁引起误动的功能。

（3）复压闭锁过流保护高压侧复压元件由各侧电压经“或门”构成；低压侧复压元件取本侧电压。

（4）零序方向过流保护高压侧零序方向过流保护采用本侧自产零序电流，低压侧零序电流采用接地变接地零序电流。

（5）跳闸出口及连接片配置每套主保护设2套出口，110kV侧后备保护设1套出口，35kV侧后备保护设1套出口，非电量保护设2套出口。

设置保护强电跳闸出口连接片和每套保护投退连接片。

保护的跳闸出口回路经操作箱自保持。

保护动作跳各侧断路器。

（6）保护信息数量及输入、输出方式所有动作于跳闸的保护均给出3组信号接点，其中1组保持接点，2组不保持接点；动作于信号的保护均给出2组信号接点，其中1组保持接点，1组不保持接点。

（7）通信功能保护装置应具备通信管理功能，与计算机监控系统、保护及故障信息管理子站系统通信，通信规约采用DL/T 667（idt IEC60870-5-103）或DL/T 860（IEC61850），在保护动作时可将保护跳闸事件、跳闸报告、事件报告等信息同时上传至计算机监控系统和保护信息管理子站，并可接收监控系统和保护信息管理子站对保护装置发送的保护投退、定值修改、装置对时命令。

保护装置应提供3组通信接口（三个以太网或两个以太网一个RS-485)，一个调试接口、一个打印机接口。

保护上传的信息量包括：交流的采样值，保护动作的详尽信息，装置故障及异常信息等，保护装置的应答时间应<50ms。

（8）对时功能保护装置应具有时间同步对时功能，应具有硬对时和软对时接口，并采用以太网及RS-485串行数据通信接口接收时间同步发出IRIG-B（DC）时码作为对时信号源，对时误差<1ms。

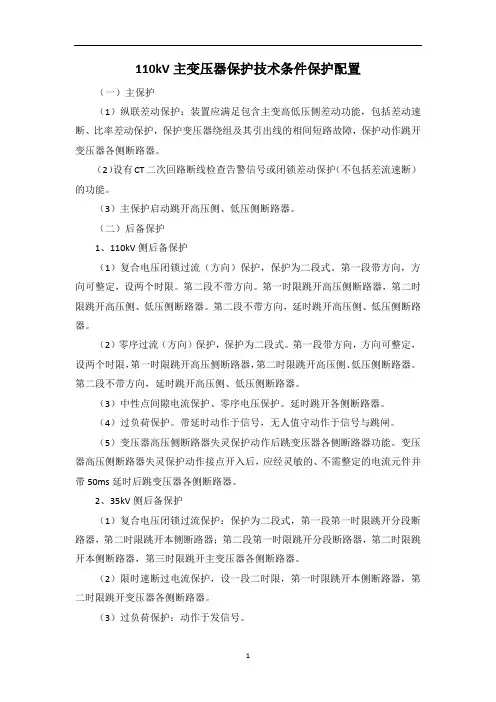

110kV主变压器保护技术条件保护配置（一）主保护（1）纵联差动保护：装置应满足包含主变高低压侧差动功能，包括差动速断、比率差动保护，保护变压器绕组及其引出线的相间短路故障，保护动作跳开变压器各侧断路器。

（2）设有CT二次回路断线检查告警信号或闭锁差动保护（不包括差流速断）的功能。

（3）主保护启动跳开高压侧、低压侧断路器。

（二）后备保护1、110kV侧后备保护（1）复合电压闭锁过流（方向）保护，保护为二段式。

第一段带方向，方向可整定，设两个时限。

第二段不带方向。

第一时限跳开高压侧断路器，第二时限跳开高压侧、低压侧断路器。

第二段不带方向，延时跳开高压侧、低压侧断路器。

（2）零序过流（方向）保护，保护为二段式。

第一段带方向，方向可整定，设两个时限，第一时限跳开高压侧断路器，第二时限跳开高压侧、低压侧断路器。

第二段不带方向，延时跳开高压侧、低压侧断路器。

（3）中性点间隙电流保护、零序电压保护。

延时跳开各侧断路器。

（4）过负荷保护。

带延时动作于信号，无人值守动作于信号与跳闸。

（5）变压器高压侧断路器失灵保护动作后跳变压器各侧断路器功能。

变压器高压侧断路器失灵保护动作接点开入后，应经灵敏的、不需整定的电流元件并带50ms延时后跳变压器各侧断路器。

2、35kV侧后备保护（1）复合电压闭锁过流保护：保护为二段式，第一段第一时限跳开分段断路器，第二时限跳开本侧断路器；第二段第一时限跳开分段断路器，第二时限跳开本侧断路器，第三时限跳开主变压器各侧断路器。

（2）限时速断过电流保护，设一段二时限，第一时限跳开本侧断路器，第二时限跳开变压器各侧断路器。

（3）过负荷保护：动作于发信号。

（三）非电量保护非电量保护：包括本体轻/重瓦斯保护、压力释放、油温升高/过高、绕组温度升高/过高、油位异常保护等，保护动作于跳闸和信号。

跳闸型非电量瞬时或延时跳闸，信号型非电量瞬间发信号。

跳闸型非电量保护出口继电器动作时间范围为10ms～35ms，当其动作电压低于额定电压55%时应可靠不动作。

35kV及110kV变压器保护1. 计算依据DL/T 1502-2016《厂用电继电保护整定计算导则》DL/T 584-2017《3kV~110kV电网继电保护装置运行整定规程》2. 变压器保护配置1）差动保护2）高压侧后备保护3）中压侧后备保护4）低压侧后备保护5）高压侧接地保护6）高压侧间隙保护，包括间隙零序过流保护、零序过压保护7）非电量保护注1：35kV变压器参考执行。

3. 差动保护变压器装设纵差保护作为内部故障的主保护，主要反映变压器绕组内部、套管和引出线的相间和接地短路故障，以及绕组的匝间短路故障。

1）差动速断定值：按躲过变压器可能产生的最大励磁涌流或外部短路最大不平衡电流整定。

推荐值如下：6300kV A及以下变压器：7~12e I；6300~31500kV A变压器：4.5~7e I；40000~120000kV A 变压器：3~6e I；120000kV A及以上变压器：2~5e I。

2）差动速断保护灵敏度校验原则：按正常运行方式下保护安装处电源侧两相金属性短路进行校验，要求。

3）变压器比率制动差动启动定值：按躲过变压器正常运行时的最大差动不平衡电流整定。

一般取0.3~0.6Ie，建议0.5Ie。

对于特殊变压器，如电炉变等，可适当提高启动电流值，取0.6~0.8Ie。

4）比率制动灵敏度校验原则：按最小运行方式下差动保护动作区内变压器引出线上两相金属性短路校验，要求。

差动保护出口方式：跳开变压器各侧断路器。

4. 高压侧后备过流I段保护对于仅配置差动保护作为主保护的变压器，需增加速断段，包括：所有35kV主变、乙烯110kV主变。

4.1. 过流I段定值整定原则1：按躲过变压器低压侧出口三相短路时流过保护的最大短路电流整定。

式中：：可靠系数，建议取1.3；：变压器低压侧出口三相最大短路电流，折算到高压侧的一次电流。

整定原则2：按躲过变压器可能产生的最大励磁涌流整定。

式中：K：涌流倍数，参见差动保护部分涌流推荐值。

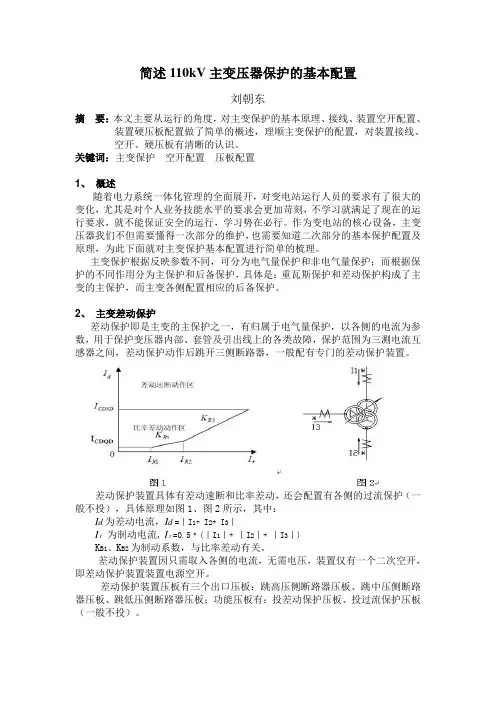

简述110kV主变压器保护的基本配置刘朝东摘要：本文主要从运行的角度，对主变保护的基本原理、接线、装置空开配置、装置硬压板配置做了简单的概述，理顺主变保护的配置，对装置接线、空开、硬压板有清晰的认识。

关键词：主变保护空开配置压板配置1、概述随着电力系统一体化管理的全面展开，对变电站运行人员的要求有了很大的变化，尤其是对个人业务技能水平的要求会更加苛刻，不学习就满足了现在的运行要求，就不能保证安全的运行，学习势在必行。

作为变电站的核心设备，主变压器我们不但需要懂得一次部分的维护，也需要知道二次部分的基本保护配置及原理，为此下面就对主变保护基本配置进行简单的梳理。

主变保护根据反映参数不同，可分为电气量保护和非电气量保护；而根据保护的不同作用分为主保护和后备保护，具体是：重瓦斯保护和差动保护构成了主变的主保护，而主变各侧配置相应的后备保护。

2、主变差动保护差动保护即是主变的主保护之一，有归属于电气量保护，以各侧的电流为参数，用于保护变压器内部、套管及引出线上的各类故障，保护范围为三测电流互感器之间，差动保护动作后跳开三侧断路器，一般配有专门的差动保护装置。

差动保护装置具体有差动速断和比率差动，还会配置有各侧的过流保护（一般不投），具体原理如图1、图2所示，其中：I d为差动电流，I d =︱I1+ I2+ I3︱I r为制动电流, I r =0.5﹡(︱I1︱+︱I2︱+︱I3︱)K B1、K B2为制动系数，与比率差动有关。

差动保护装置因只需取入各侧的电流，无需电压，装置仅有一个二次空开，即差动保护装置装置电源空开。

差动保护装置压板有三个出口压板：跳高压侧断路器压板、跳中压侧断路器压板、跳低压侧断路器压板；功能压板有：投差动保护压板、投过流保护压板（一般不投）。

3、主变后备保护主变后备保护就是当差动保护和重瓦斯保护不动作或者三侧断路器拒动时，用于切除故障的备用保护，对差动保护而言作为近后备保护，对相邻元件保护（下级出线保护）作为远后备保护。

110kV不接地运行变压器中性点保护方式摘要：110KV变压器中性点的接地方式较多，不接地方式属于较常见的一种，对110KV电网的正常运作有着较大作用。

在110KV电网中，变压器中性点保护方式的选择对变压器的可靠性和稳定性有着重大影响，也是110KV电网安全供电的关键因素，因此，合理选择变压器中性点保护方式有着重要作用。

在不接地运行状态下，110KV变压器中性点的保护方式主要包括棒与棒间隙保护模式、MOA并联棒与棒间隙保护模式以及MOA保护模式，每种保护方式都有不同特性。

本文主要以110KV不接地运行变压器中性点保护方式作为研究对象，提出了一些建议。

关键词：110KV；不接地；变压器；中性点保护方式在社会经济的推动下，人们的生活水平不断提高，对电能的需求也越来越大，为了更好满足人们的用电需求，我国的电网规模也在逐渐扩大，电源点的分布范围也越来越广。

虽然我国的电力技术有了较大发展，但是在实际情况中，受人为因素及外界客观因素的影响，110KV电网在运作过程中出现了较多问题，包括变压器跳闸等。

因此，在不接地状态下，如何正确选择110KV变压器中性点保护方式成为技术人员面临的重大问题。

一、110KV变压器中性点不接地运行概要在以往的110KV电网中，由于电网整体规模较小，而且电源点的分布范围不大，所以一般会选用中性点不接地运行方式，在实际情况中能起到一定的作用。

在110KV变压器中性点运作方式下，如果电力系统出现单相接地问题，此时非故障线路中所有电容性电流的和即为故障线路电流，由于以往的110KV电网整体规模并不大，而且在架空线路结构的作用下，故障线路中的电流值并没有超过一定保护范围，因此，不会对110KV电网的正常运作造成较大影响，从而保障了人们的正常用电。

在故障状态下，三相系统间各相电压没有受到影响，而且相位为没有发生较大改变，因此，三相系统依旧正常运作，从而给予了技术人员充分排除故障的时间，为维护110KV电网的稳定性和可靠性提供了保障。

９４科技资讯　ＳＣＩＥＮＣＥ　＆　ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩＯＮ２０１０ ＮＯ．３６ＳＣＩＥＮＣＥ　＆　ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩＯＮ动力与电气工程变压器的造价昂贵，一旦发生故障遭到损坏，其检修难度大、时间长，要造成很大的经济损失。

该电压等级变压器大部分为终端变，与客户联系紧密，变压器发生故障后突然切除，对客户供电可靠性及质量有较大影响，所以除了要保证变压器安全运行外，还要最大限度地缩小故障影响范围，要求在继电保护的整体配置上尽量做到完善、合理。

１ １１０ｋＶ变压器各保护装置作用及定值整定方法１．１变压器瓦斯保护０．８ＭＶＡ及以上油浸式变压器均应配备瓦斯保护，对带有载调压的油浸式变压器的调压装置也应配置瓦斯保护，瓦斯保护分轻瓦斯和重瓦斯两种。

轻瓦斯主要反映在运行或者轻微故障时由油分解的气体上升至瓦斯继电器，气压使油面下降，继电器的开口杯随油面落下，轻瓦斯干簧触点接通发出信号。

重瓦斯主要反映变压器严重内部故障（特别是匝间短路等其他变压器保护不能快速动作的故障），故障产生的强烈气体推动油流冲击挡板，挡板上磁铁吸引重瓦斯干簧触点，使触点接通作用于变压器各侧断路器跳闸。

通常根据变压器容量大小来整定轻瓦斯气体容积，１１０ｋＶ变压器轻瓦斯定值为２５０ｃｍ３～３５０ｃｍ３，油面降低到轻瓦斯刻度线时轻瓦斯触点导通，发出轻瓦斯动作信号。

若需调整轻瓦斯定值，可调节开口杯背后的重锤改变开口杯的平衡。

重瓦斯定值一般为１．０～１．５５ｍ／ｓ，若重瓦斯不满足要求，可调节指针弹簧改变档板的强度。

１．２变压器差动保护变压器的差动保护是按照循环电流原理构成，即将变压器电流进行相量相加，使正常运行和区外故障时流入保护装置的电流基本为０，而区内故障时流入保护装置的电流大于差动保护的动作电流整定值，保护无时限动作跳主变各侧断路器。

变压器差动保护的保护范围为各侧差动保护用电流互感器所包围的区域。

６．３ＭＶＡ及以上变压器，２ＭＶＡ及以上电流速断保护灵敏性不能满足要求的变压器均应配置差动保护。

简析110kV变电站变压器的运行及其维护1. 引言1.1 110kV变电站变压器的概述110kV变电站变压器是电力系统中非常重要的组成部分，主要用于将高压的电能转换为低压的电能，以满足不同电压等级的需求。

在电力系统中，变压器起着“电力传输、功率匹配、电压变换”的重要作用。

110kV变电站变压器是指额定电压为110kV的变压器，通常用于中压配电系统和电缆系统之间的电能传输。

110kV变电站变压器一般分为主变压器和备用变压器，主变压器工作时备用变压器停止工作，而当主变压器发生故障时，备用变压器可以立即接管工作，确保电力系统的稳定运行。

110kV变电站变压器在电力系统中具有重要的地位，其性能和运行状态直接影响到整个电力系统的正常运行。

对110kV变电站变压器的运行状态进行及时监测和维护显得尤为重要。

针对变压器可能出现的故障情况，需要有相应的处理方法和维修措施，以确保电力系统的安全稳定运行。

在未来，随着电力系统的不断发展和改进，110kV变电站变压器的设计和技术将会不断进步，以适应更加复杂和高效的电力传输需求。

2. 正文2.1 110kV变电站变压器的运行机理分析110kV变电站变压器是电力系统中起着重要作用的关键设备之一。

其主要功能是将输送到变电站的高压电能通过变压器的绝缘油和绕组进行降压、传输、升压，然后输送到用户端。

110kV变电站变压器的运行机理分析主要涉及以下几个方面：110kV变电站变压器的运行基本原理是利用电磁感应现象实现电能的变换。

当交流电流通过变压器的绕组时，产生的交变磁场会使另一侧绕组中感应到电压。

通过合理设计变压器的线圈匝数和磁路结构，可以实现电能的降压、传输和升压。

110kV变电站变压器的运行过程中需要注意保持良好的绝缘状态。

绝缘油的质量和绝缘结构的完整性对变压器的运行性能至关重要。

定期对绝缘油的绝缘强度进行测试，及时更换老化的绝缘材料，可以有效提高变压器的运行可靠性。

110kV变电站变压器在运行中还需要合理的温度控制和负载均衡。

110kV变压器的保护有哪些？感谢邀请，变压器是电⼒运⾏中不可缺少的重要组成部分，保障着电⼒使⽤的正常运⾏！所以了解和掌握变压器的基本保护知识越发显得重要！⼀，⾸先我们先看⼀下变压器的基本分类常识：变压器按相数分类（1）单相变压器：⽤于单相负荷和三相变压器组。

（2），三相变压器：⽤于三相系统的升、降电压。

变压器按冷却⽅式分类。

1)⼲式变压器：依靠空⽓对流进⾏冷却，⼀般⽤于局部照明、电⼦线路等⼩容量变压器。

2)油浸式变压器：依靠油作冷却介质、如油浸⾃冷、油浸风冷、油浸⽔冷、强迫油循环等。

⼆，变压器的基本保护⼀般可以分为变压器的电⽓保护和⾮电量保护。

⼤型变压器⼀般采⽤的电⽓保护⽅式和⼯作原理。

1、⽡斯保护：保护变压器的内部短路和油⾯降低的故障。

变压器⽡斯保护反应变压器油箱内部各种故障和油⾯降低信号。

2，差动保护、电流速断保护：保护变压器绕组或引出线各相的相间短路、⼤接地电流系统的接地短路以及绕组匝间短路。

保护瞬时动作于断开变压器的各侧断路器。

3、过电流保护：保护外部相间短路，并作为⽡斯保护和差动保护(或电流速断保护)的后备保护。

4，零序电流保护：保护⼤接地电流系统的外部单相接地短路。

反应⼤接地电流系统中变压器外部接地短路的零序电流保护。

110kV及以上⼤接地电流系统中，如果变压器中性点可能接地运⾏，对于两侧或三侧电源的升压变压器或降压变压器应装设零序电流保护，作变压器主保护的后备保护，并作为相邻元件的后备保护。

5、过负荷保护：保护对称过负荷，⼀般情况下作⽤于信号。

6，过励磁保护：保护变压器的过励磁不超过允许的限度。

装设变压器过励磁保护的⽬的是为了检测变压器的过励磁情况，及时发出信号或动作于跳闸，使变压器的过励磁不超过允许的限度，防⽌变压器因过励磁⽽损坏。

⼤型变压器⼀般采⽤的⾮电量保护：⼀，⽡斯保护：可以分为轻⽡斯保护和重⽡斯保护。

1、轻⽡斯保护。

保护原理：内部故障⽐较轻微或在故障的初期，油箱内的油被分解、汽化，产⽣少量⽓体积聚在⽡斯继电器的顶部，当⽓体量超过整定值时，发出报警信号，提⽰维护⼈员进⾏检查，防⽌故障的发展。
