电和磁的提高练习题(整章复习)

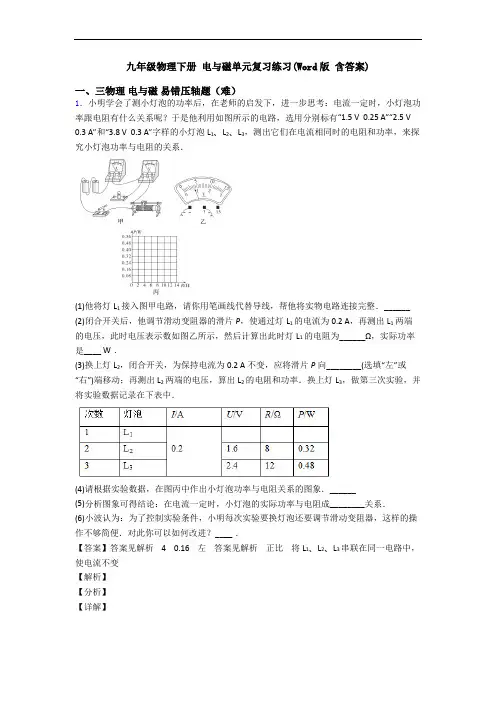

九年级物理下册电与磁单元复习练习(Word版含答案)一、三物理电与磁易错压轴题（难）1．小明学会了测小灯泡的功率后，在老师的启发下，进一步思考：电流一定时，小灯泡功率跟电阻有什么关系呢？于是他利用如图所示的电路，选用分别标有“1.5 V 0.25 A”“2.5 V 0.3 A”和“3.8 V 0.3 A”字样的小灯泡L1、L2、L3，测出它们在电流相同时的电阻和功率，来探究小灯泡功率与电阻的关系．(1)他将灯L1接入图甲电路，请你用笔画线代替导线，帮他将实物电路连接完整．______(2)闭合开关后，他调节滑动变阻器的滑片P，使通过灯L1的电流为0.2 A，再测出L1两端的电压，此时电压表示数如图乙所示，然后计算出此时灯L1的电阻为______Ω，实际功率是____ W．(3)换上灯L2，闭合开关，为保持电流为0.2 A不变，应将滑片P向________(选填“左”或“右”)端移动；再测出L2两端的电压，算出L2的电阻和功率．换上灯L3，做第三次实验，并将实验数据记录在下表中．(4)请根据实验数据，在图丙中作出小灯泡功率与电阻关系的图象．______(5)分析图象可得结论：在电流一定时，小灯泡的实际功率与电阻成________关系．(6)小波认为：为了控制实验条件，小明每次实验要换灯泡还要调节滑动变阻器，这样的操作不够简便．对此你可以如何改进？____．【答案】答案见解析 4 0.16 左答案见解析正比将L1、L2、L3串联在同一电路中，使电流不变【解析】【分析】【详解】(1)如图(2)电压表使用的0～3V，分度值为0.1V，电压为0.8V，电流为0.2A，所以L1电阻为R1=UI=0.840.2VA=Ω，实际功率P实=UI=0.16W；(3) 换上灯L2，电阻增大，总电阻增大，电路电流减小，电流表的示数将变小；要使电路电流增大到0.2A，要减小电路总电阻，滑动变阻器的滑片向左端移动；(4)(5)分析图像可知图线是一条过原点的直线，可知，电流一定时，功率和电阻成正比．（6）实验目的是小灯泡功率与电阻的关系，根据控制变量法，要保证电流不变，则可以将L1、L2、L3串联在同一电路中，分别测各自两端电压即可．【点睛】本题题干很长，给学生的心理压力很大，并且本题涉及到的知识点多，而且和数学联系起来，增大了试题的难度，并且用实验探究功率和电阻关系的题目比较少见，学生不熟悉，更增大了习题的难度．2．如图是小明探究“影响电磁铁磁性强弱因素”的装置图（A为指针下方固定的铁块；线圈电阻忽略不计）。

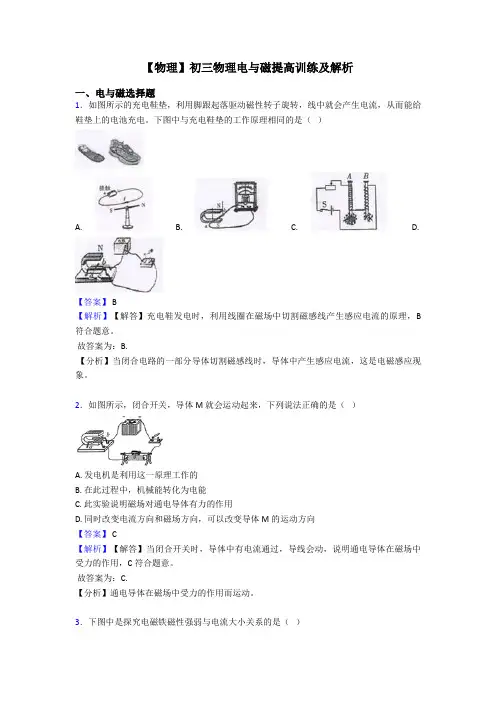

【物理】初三物理电与磁提高训练及解析一、电与磁选择题1．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线中就会产生电流，从而能给鞋垫上的电池充电。

下图中与充电鞋垫的工作原理相同的是（）A. B. C. D.【答案】 B【解析】【解答】充电鞋发电时，利用线圈在磁场中切割磁感线产生感应电流的原理，B 符合题意。

故答案为：B.【分析】当闭合电路的一部分导体切割磁感线时，导体中产生感应电流，这是电磁感应现象。

2．如图所示，闭合开关，导体M就会运动起来，下列说法正确的是（）A. 发电机是利用这一原理工作的B. 在此过程中，机械能转化为电能C. 此实验说明磁场对通电导体有力的作用D. 同时改变电流方向和磁场方向，可以改变导体M的运动方向【答案】 C【解析】【解答】当闭合开关时，导体中有电流通过，导线会动，说明通电导体在磁场中受力的作用，C符合题意。

故答案为：C.【分析】通电导体在磁场中受力的作用而运动。

3．下图中是探究电磁铁磁性强弱与电流大小关系的是（）A. B. C. D.【答案】D【解析】【解答】解：A、图中是奥斯特实验的装置，说明了电流周围存在磁场，故A不符合题意；B、图中没有电源，但有灵敏电流计，是探究电磁感应现象的装置，故B不符合题意；C、图中有电源，是研究磁场对电流作用的装置，故C不符合题意；D、图中电磁铁和滑动变阻器串联，通过调节滑片改变电路中的电流，即研究电磁铁的磁性强弱与电流大小的关系，故D符合题意．故选D．【分析】（1）通电导线周围存在磁场，称为电流的磁效应；（2）闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这种现象叫做电磁感应，发电机就是利用这个原理制成的；（3）通电线圈在磁场中受力转动，电动机就是利用这个原理制成的；（4）电磁铁磁性强弱跟电磁铁电流的大小、线圈匝数多少、有关铁芯有关．4．下列设备中，利用电磁感应原理工作的是（）A. 发电机B. 电风扇C. 电热饮水机D. 白炽灯【答案】 A【解析】【分析】要解答本题需掌握：①发电机是利用电磁感应现象工作的．②电风扇的结构和电动机的原理．③电热饮水机把电能转化为内能，而白炽灯是把电能转化为内能和光能，它们主要是利用电流的热效应工作的．【解答】电磁感应现象最重要的应用是发电机；而电风扇的主要部件是电动机，电动机的原理是利用通电导体在磁场中受力运动；电热饮水机和白炽灯主要是利用电流的热效应工作的．故B、C、D不符合题意．故选A．5．对于图中所示的四幅图，以下说法正确的是（）A. 甲图中通电导线周围存在着磁场，如果将小磁针移走，该磁场将消失B. 乙图中闭合开关，通电螺线管右端为N极C. 丙图中闭合开关，保持电流方向不变，对调磁体的N、S极，导体的运动方向不变D. 丁图中绝缘体接触验电器金属球后验电器的金属箔张开一定角度，说明该棒带正电【答案】 B【解析】【解答】解：A、通电导线周围存在磁场，将小磁针移走，磁场仍存在，故A错误；B、根据图中电源的正极在右侧，可知螺线管中电流方向是由右侧进入左侧流出，故利用安培定则可知通电螺线管的右端为N极，故B正确；C、通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，电流方向不变，对调磁体的N、S极即改变了磁场方向，导体棒摆动方向将改变，故C错误；D、丁图中绝缘棒接触验电器后，验电器的金属箔张开一定角度，是因为箔片带上了同种电荷，可能是正电，也可能是负电，故D错误．故选B．【分析】（1）通电导线的周围存在磁场，但磁场看不见、摸不着，可以通过小磁针的偏转说明磁场的存在；（2）安培定则：用右手握螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极；（3）通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，当其中一个方向变化时，受力方向变化，但当两个方向同时变化时，受力方向不变；（4）验电器是利用了同种电荷相互排斥的原理制成的．6．关于下列四幅图，说法正确的是（）A. 甲图：用吸管从瓶中吸饮料，是吸力将饮料吸入嘴中B. 乙图：电流一定时，电磁铁磁性强弱与线圈的匝数有关C. 丙图：铁轨铺在枕木上，是通过增大受力面积来增大压强D. 丁图：发电机的工作原理【答案】B【解析】【解答】解：A、因为吸管吸饮料时，是先把吸管内的空气吸走，使管内气压减小，这样在外界大气压的作用下，饮料就被压进吸管里；如果将吸管剪一个洞，内外气压相等，饮料就不会吸入口中，故A错误；B、电磁铁磁性的强弱与电流大小、线圈的匝数有关，电流一定时，匝数越多、电磁铁的磁性越强，故B正确；C、铁轨铺在枕木上，是在压力一定时，通过增大受力面积来减小压强；故C错误；D、丁图演示的是通电导体在磁场里受到力的作用，是电动机的原理，故D错误．故选B．【分析】（1）由于大气有压强，我们才能利用细管将饮料吸到嘴里；（2）电磁铁磁性的强弱与电流大小、线圈的匝数有关，电流越大、线圈匝数越多，电磁铁的磁性越强；（3）减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时，通过减小压力来减小压强．（4）发电机的工作原理是电磁感应，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流．7．如图中的a表示垂直于纸面的一根导线，它是闭合回路的一部分．它在下图所示各磁场中水平运动时，哪种情况不会产生感应电流（）A. B. C. D.【答案】B【解析】【解答】解：磁极间的磁感线是从N极指向S极，由图可知，ACD中的导体运动时都会切割磁感线，所以会产生感应电流；只有B没有切割磁感线，所以不会产生感应电流；故选B．【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．8．下列有关电和磁的说法正确的是（）A. 奥斯持发现了电流的磁效应B. 磁体周围的磁场既看不见也摸不着，所以是不存在的C. 电动机是根据电磁感应原理制成的D. 电磁铁磁性的强弱只与线圈中电流的大小有关【答案】A【解析】【解答】解：A、奥斯特发现了电流的磁效应，故A正确；B、磁体周围的磁场虽然看不见也摸不着，但的确存在，故B错误；C、电磁感应现象是发电机的制作原理，而电动机的制作原理是通电线圈在磁场中受力转动，故C错误；D、电磁铁的磁性强弱与电流的强弱和线圈的匝数有关，故D错误．故选A．【分析】（1）奥斯特发现了电流的磁效应；（2）磁场看不见、摸不着但的确存在；（3）电动机工作原理是通电线圈在磁场中受力转动；（4）电磁铁的磁性强弱与电流的强弱和线圈的匝数有关．9．刷卡机已经普遍应用于银行、商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流。

2023年中考物理一轮复习：电和磁高频考点练习题一、单选题1．（2023春·九年级校联考单元测试）我国的新型某航母将采用自行研制的电磁弹射器，电磁弹射器的弹射车与航母上携带的飞机前轮连接，并处于电磁铁产生的强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力。

如果想改变推力的方向，下列方法可行的是（）A．只改变电磁铁线圈中的电流方向B．只增加电磁铁线圈的匝数C．只增大电磁铁线圈中的电流D．只增大通过导体的电流2．（2023春·九年级校联考课时练习）如图甲所示是“磁浮地球仪”。

在地球仪中装入条形磁铁，底座中的电磁铁就可将其“漂浮”在空中，其工作原理如图乙所示。

下列判断正确的是（）A．电磁铁的上端为N极B．电源的左端为负极C．其工作原理是同名磁极相互排斥D．滑片P向左移动可增加地球仪“漂浮”的高度3．（2022·河南商丘·统考一模）在实验中，常用胶头滴管吸取药液，下列现象中，“吸”的物理道理与其相同的是（）A．鲜花的香味“吸”引过来很多蝴蝶B．磁铁可以“吸”引大头针等铁制品C．中医理疗拔火罐时，玻璃罐“吸”在皮肤上D．车快速驶过，尘土会被“吸”向车的尾部4．（2023秋·河北衡水·九年级统考期末）闭合开关后，甲、乙两个小磁针静止在上图所示的位置，它们的北极分别是（）第1页共17页A．a端和b端B．b端和d端C．a端和c端D．b端和c端5．（2022秋·黑龙江大庆·九年级校考期末）现代社会我们每天都在和各种各样的“卡片”打交道，饭卡、信用卡、借记卡、打折卡、购物卡等等，我们发现它们的后面都有一块黑色的长方块，这一部分就是记录用户个人信息的区域，它利用磁性原理记录信息，当磁卡在电磁感应线圈附近刷过时，会在线圈内产生感应电流，再通过计算机转变成我们需要的信息，下列与磁卡刷卡时工作原理相同的是（）A．B．C．D．6．（2020·山东济宁·校考模拟预测）电梯为居民出入带来了很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小。

（物理）九年级物理电与磁提高训练含解析一、电与磁选择题1．首先发现电流磁效应的科学家是（）A. 麦克斯韦B. 赫兹C. 奥斯特D. 法拉第【答案】 C【解析】【分析】导体中有电流通过时，在导体周围就会产生磁场，磁场方向与电流方向有关．【解答】1820年，奥斯特意外地发现载流导线的电流会作用于磁针，使磁针改变方向，也就是通电导体周围产生磁场．故选C．【点评】多了解物理学史对培养我们学习物理的兴趣是有帮助的，所以考试中也时有涉及，在学习中应注意．2．从物理学角度解释诗句，下列说法与物理知识相符的是（）A. “潭清疑水浅”实际上是一种光的反射现象B. “看山恰似走来迎”中描述的“山”在“走”，是以山为参照物C. “花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D. “臣心一片磁针石，不指南方不肯休”，诗中磁针指向南方的一端是磁针的N极【答案】C【解析】【解答】解：A、“潭清疑水浅”是由于光的折射产生的一种现象，A不符合题意；B、以诗人乘坐的船为参照物，山与船之间的位置发生了变化，山是运动的，所以会感觉到“看山恰似走来迎”，B不符合题意；C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈，C符合题意；D、地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近，小磁针在地磁场的作用下，始终指向南北方向，其中，指南的一端磁针的南（S）极，D不符合题意。

故答案为：C。

【分析】光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的.参照物：在研究物体运动还是静止时被选作标准的物体（或者说被假定不动的物体）叫参照物；判断物体是否运动，即看该物体相对于所选的参照物位置是否发生改变即可.热运动：物体内部大量分子的无规则运动.物体的温度越高，分子运动速度越快.地磁北极在地理南极附近，地磁南极在地理北极附近.3．如图所示，闭合开关，导体M就会运动起来，下列说法正确的是（）A. 发电机是利用这一原理工作的B. 在此过程中，机械能转化为电能C. 此实验说明磁场对通电导体有力的作用D. 同时改变电流方向和磁场方向，可以改变导体M的运动方向【答案】 C【解析】【解答】当闭合开关时，导体中有电流通过，导线会动，说明通电导体在磁场中受力的作用，C符合题意。
