(完整版)第二十章电与磁复习

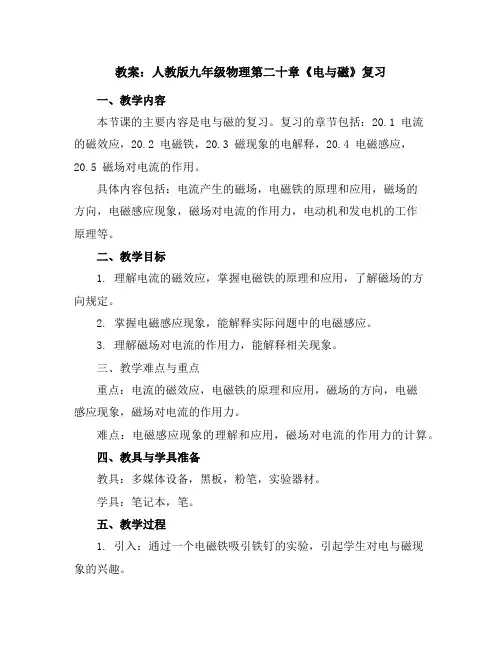

教案：人教版九年级物理第二十章《电与磁》复习一、教学内容本节课的主要内容是电与磁的复习。

复习的章节包括：20.1 电流的磁效应，20.2 电磁铁，20.3 磁现象的电解释，20.4 电磁感应，20.5 磁场对电流的作用。

具体内容包括：电流产生的磁场，电磁铁的原理和应用，磁场的方向，电磁感应现象，磁场对电流的作用力，电动机和发电机的工作原理等。

二、教学目标1. 理解电流的磁效应，掌握电磁铁的原理和应用，了解磁场的方向规定。

2. 掌握电磁感应现象，能解释实际问题中的电磁感应。

3. 理解磁场对电流的作用力，能解释相关现象。

三、教学难点与重点重点：电流的磁效应，电磁铁的原理和应用，磁场的方向，电磁感应现象，磁场对电流的作用力。

难点：电磁感应现象的理解和应用，磁场对电流的作用力的计算。

四、教具与学具准备教具：多媒体设备，黑板，粉笔，实验器材。

学具：笔记本，笔。

五、教学过程1. 引入：通过一个电磁铁吸引铁钉的实验，引起学生对电与磁现象的兴趣。

2. 复习电流的磁效应：引导学生回顾电流产生磁场的原理，通过实验和例题，让学生理解电流的磁效应。

3. 复习电磁铁：讲解电磁铁的原理和应用，让学生了解电磁铁的工作原理，并通过实验演示电磁铁的吸引和排斥现象。

4. 复习磁场的方向：讲解磁场方向的表示方法，通过实验和图示，让学生掌握磁场的方向规定。

5. 复习电磁感应现象：讲解电磁感应的原理，引导学生理解电磁感应现象的本质，并通过实验演示电磁感应现象。

6. 复习磁场对电流的作用力：讲解磁场对电流的作用力的计算方法，通过实验和例题，让学生掌握磁场对电流的作用力的计算。

7. 课堂练习：给出一些与电与磁相关的练习题，让学生当场完成，检验学生对知识点的掌握情况。

六、板书设计板书设计如下：电流的磁效应电磁铁磁场的方向电磁感应现象磁场对电流的作用力七、作业设计1. 请简述电流的磁效应。

2. 请解释电磁铁的原理和应用。

3. 请说明磁场的方向规定。

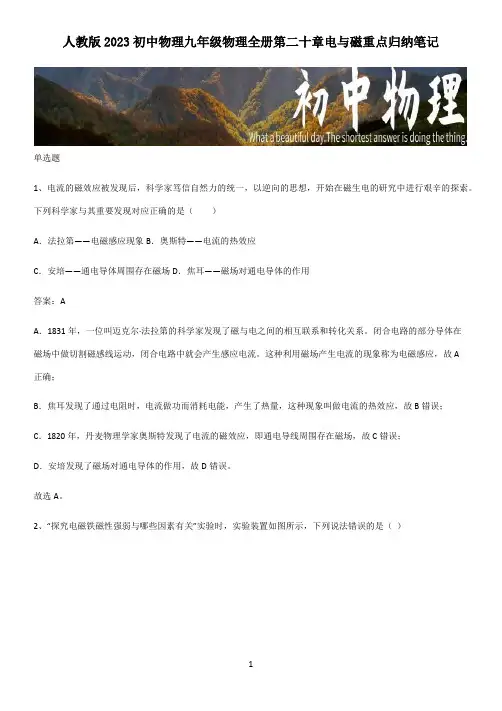

人教版2023初中物理九年级物理全册第二十章电与磁重点归纳笔记单选题1、电流的磁效应被发现后，科学家笃信自然力的统一，以逆向的思想，开始在磁生电的研究中进行艰辛的探索。

下列科学家与其重要发现对应正确的是（）A．法拉第——电磁感应现象B．奥斯特——电流的热效应C．安培——通电导体周围存在磁场D．焦耳——磁场对通电导体的作用答案：AA．1831年，一位叫迈克尔·法拉第的科学家发现了磁与电之间的相互联系和转化关系。

闭合电路的部分导体在磁场中做切割磁感线运动，闭合电路中就会产生感应电流。

这种利用磁场产生电流的现象称为电磁感应，故A正确；B．焦耳发现了通过电阻时，电流做功而消耗电能，产生了热量，这种现象叫做电流的热效应，故B错误；C．1820年，丹麦物理学家奥斯特发现了电流的磁效应，即通电导线周围存在磁场，故C错误；D．安培发现了磁场对通电导体的作用，故D错误。

故选A。

2、“探究电磁铁磁性强弱与哪些因素有关”实验时，实验装置如图所示，下列说法错误的是（）A．当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数增加，电磁铁磁性增强B．电磁铁吸引的大头针下端分散的原因是同名磁极相互排斥C．根据图示的情景可知，电流一定时，线圈匝数越多，电磁铁的磁性越强D．电磁铁在生活中的其中一个应用是电磁继电器，电磁继电器磁性强弱与电流方向有关答案：D知道，电路中的电流A．当滑动变阻器滑片向左移动时，滑动变阻器接入电路的电阻变小，总电阻变小，由I=UR变大，电磁铁磁性增强，电磁铁甲、乙吸引大头针的个数增加，故A正确；B．实验发现被电磁铁吸引的大头针下端是分散的，其原因是大头针被磁化后同名磁极互相排斥，故B正确；C．由图示的情景知道，两个电磁铁串联接入电路中，通过的电流是相同的，线圈匝数越多，吸引的大头针的个数越多，电磁铁的磁性越强，故C正确；D．电磁继电器磁性强弱与电流方向无关，与电流大小、线圈的匝数的多少有关，故D错误。

通用版初中物理九年级物理全册第二十章电与磁易错知识点总结单选题1、电和磁的关系可以理解为“电生磁”或“磁生电”，下列几个装置都与这一关系有关，其中正确的说法是（）A．图甲，当电磁继电器线圈通以额定电流时，接线柱AB接通B．图乙，绕在铁钉上的线圈通电电流越大，能吸引的回形针数量越多C．图丙，动圈式话筒的工作原理与电动机的工作原理相同D．图丁，扬声器是利用电磁感应的原理工作的答案：BA．图甲，当电磁继电器线圈通以额定电流时，电磁铁产生磁性，将衔铁向下吸，动触点B与静触点C接通，故A错误；B ．电磁铁磁性强弱与电流的大小和线圈的匝数有关，图乙中，当线圈电流越大时，电磁铁产生的磁性越强，则能吸引的回形针数量就越多，故B正确；C．动圈式话筒工作时，声音的振动带动线圈在磁场中做切割磁感线的运动，在线圈中产生与声音变化一致的感应电流，动圈式话筒工作利用了电磁感应原理，与发电机的工作原理相同，故C错误；D．图丁中，扬声器中通入交变电流，通电的线圈在磁场中受力而带动纸盆振动发出声音，因此扬声器是利用通电导体在磁场中受力的作用而工作的，故D错误。

故选B。

2、如图所示实验装置的原理与电动机的工作原理相同的是（）A．B．C．D．答案：BAC．图中是将闭合回路的一部分导体在磁场中做切割磁感线运动，电路中会产生感应电流，这个现象叫电磁感应现象，发电机是根据这个原理来制成的，故AC不符合题意；B．图中将通电的导线放在磁场中会受力运动，电动机就是根据这个原理制成的，故B符合题意；D．电路中电磁铁通电时有磁性，断电时无磁性，使得小锤反复敲击铃碗发出声音，故D不符合题意。

故选B。

3、用图示装置探究导体在磁场中运动时产生感应电流的条件，实验时蹄形磁体保持静止，导体棒ab处在竖直向下的磁场中。

下列操作中能使灵敏电流计的指针发生偏转的是（）A．导体棒ab保持静止B．导体棒ab向左运动C．导体棒ab竖直向下运动D．导体棒ab竖直向上运动答案：BA．导体棒ab保持静止，没有切割磁感线，故不会产生感应电流，故A不符合题意；B．导体棒ab向左运动，切割了磁感线会产生感应电流，故B符合题意；C．导体棒ab竖直向下运动，没有切割磁感线，故不会产生感应电流，故C不符合题意；D．导体棒ab竖直向上运动，没有切割磁感线，故不会产生感应电流，故D不符合题意。

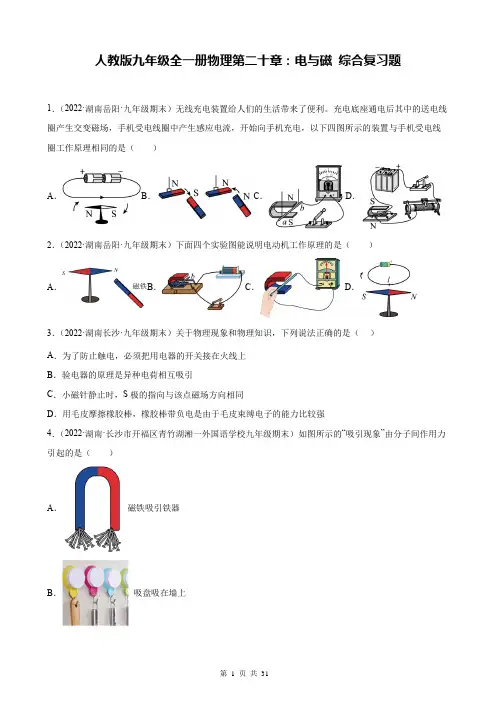

人教版九年级全一册物理第二十章：电与磁综合复习题1．（2022·湖南岳阳·九年级期末）无线充电装置给人们的生活带来了便利。

充电底座通电后其中的送电线圈产生交变磁场，手机受电线圈中产生感应电流，开始向手机充电，以下四图所示的装置与手机受电线圈工作原理相同的是（）A．B．C．D．2．（2022·湖南岳阳·九年级期末）下面四个实验图能说明电动机工作原理的是（）A．B．C．D．3．（2022·湖南长沙·九年级期末）关于物理现象和物理知识，下列说法正确的是（）A．为了防止触电，必须把用电器的开关接在火线上B．验电器的原理是异种电荷相互吸引C．小磁针静止时，S极的指向与该点磁场方向相同D．用毛皮摩擦橡胶棒，橡胶棒带负电是由于毛皮束缚电子的能力比较强4．（2022·湖南·长沙市开福区青竹湖湘一外国语学校九年级期末）如图所示的“吸引现象”由分子间作用力引起的是（）A．磁铁吸引铁器B．吸盘吸在墙上C．摩擦后的气球吸引头发D．压紧的铅块互相吸引5．（2022·湖南·长沙市开福区青竹湖湘一外国语学校九年级期末）我们在学习物理知识时，运用了很多研究方法，下列几个实例：①研究电流时，把它比作水流；①在探究电磁铁磁性强弱的影响因素时；①在探究压强与压力关系时，控制受力面积相同；①研究磁场时，引入磁感线。

其中，运用了相同研究方法的是（）A．①①B．①①C．①①D．①①6．（2022·湖南株洲·九年级期末）公交车上安装的电动爆玻器工作原理是利用通电线圈在磁场中产生一个冲击力，在危急时刻击碎车窗玻璃。

图中的实验与电动爆玻器工作原理相同的是（）A．B．C．D．7．（2022·湖南常德·九年级期末）如图是一种水位自动报警器的原理示意图，当水位升高到金属块A处时（）A．红灯亮，绿灯灭B．红灯灭，绿灯亮C．红灯亮，绿灯亮D．红灯灭，绿灯灭8．（2022·湖南岳阳·九年级期末）下列关于磁场，磁感线的说法正确的是（）A．磁体间的相互作用规律通过磁感线来实现B．磁感线是磁场中真实存在的一些曲线，磁感线越密的地方磁场的磁性越强C．磁体周围的磁场方向是从磁体的N极出发，回到磁体的S极的，构成闭合曲线D．磁感线上某一点的切线方向与放在该点的小磁针静止时N极所指的方向相反9．（2022·湖南常德·九年级期末）如图所示的实验装置中属于电动机工作原理的是（）A．B．C．D．10．（2022·湖南常德·九年级期末）如图是烧水用的某品牌“随手泡”，为保障安全，该电器设置了电源开关S和安全开关S1．当壶身放在底座上时，S1自动闭合，此时再闭合S，电热丝R通电．如图设计的电路符合上述要求是。

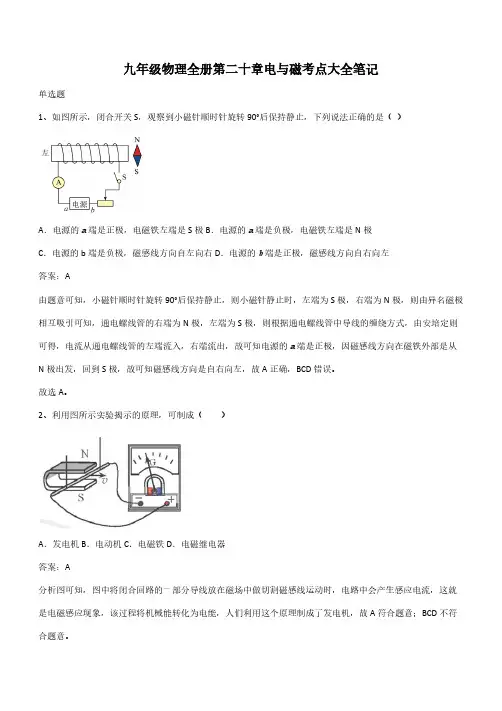

九年级物理全册第二十章电与磁考点大全笔记单选题1、如图所示，闭合开关S，观察到小磁针顺时针旋转90°后保持静止，下列说法正确的是（）A．电源的a端是正极，电磁铁左端是S极B．电源的a端是负极，电磁铁左端是N极C．电源的b端是负极，磁感线方向自左向右D．电源的b端是正极，磁感线方向自右向左答案：A由题意可知，小磁针顺时针旋转90°后保持静止，则小磁针静止时，左端为S极，右端为N极，则由异名磁极相互吸引可知，通电螺线管的右端为N极，左端为S极，则根据通电螺线管中导线的缠绕方式，由安培定则可得，电流从通电螺线管的左端流入，右端流出，故可知电源的a端是正极，因磁感线方向在磁铁外部是从N极出发，回到S极，故可知磁感线方向是自右向左，故A正确，BCD错误。

故选A。

2、利用图所示实验揭示的原理，可制成（）A．发电机B．电动机C．电磁铁D．电磁继电器答案：A分析图可知，图中将闭合回路的一部分导线放在磁场中做切割磁感线运动时，电路中会产生感应电流，这就是电磁感应现象，该过程将机械能转化为电能，人们利用这个原理制成了发电机，故A符合题意；BCD不符合题意。

故选A。

3、有关电和磁的知识，下列说法正确的是（）A．电动机工作将机械能转化为电能B．摩擦起电的实质是创造了电荷C．通电导体的周围真实存在磁感线D．同名磁极相排斥，异名磁极相吸引答案：DA．电动机的工作原理是通电导体在磁场中受力的作用，所以电动机工作将电能转化为机械能，故A错误；B．摩擦起电的实质并不是是创造了电荷，而是电荷发生了转移，束缚电子弱的失去电子，束缚电子能力强的得到电子，这样就发生了电荷的转移，故B错误；C．磁感线是为了形象描述磁场而人为引入的，实际上磁感线并不存在，故C错误；D．根据磁极间的相互作用规律可知，同名磁极相排斥，异名磁极相吸引，故D正确。

故选D。

4、关于下列四幅图片，说法正确的是（）A．图甲：说明通电导线周围存在磁场B．图乙：导体ab沿竖直方向上下运动时，电流表指针偏转C．图丙：闭合开关，蹄形磁体磁极上下对调后，导体ab的运动方向不发生改变D．图丁：探究的是电磁铁A、B的磁性强弱与电流大小的关系答案：AA．甲图为奥斯特实验，说明通电导线周围存在磁场，故A正确；B．导体ab沿竖直方向上下运动时，没有切割磁感线，没有感应电流的产生，电流表指针不偏转，故B错误；C．闭合开关，蹄形磁体磁极上下对调后，改变了磁场方向，电流方向不变，则受力方向改变即导体ab的运动方向发生改变，故C错误；D．丁图中电磁铁A、B是串联的，电流相等，电磁铁A、B匝数不同，探究的是电磁铁A、B的磁性强弱与线圈匝数的关系，故D错误。

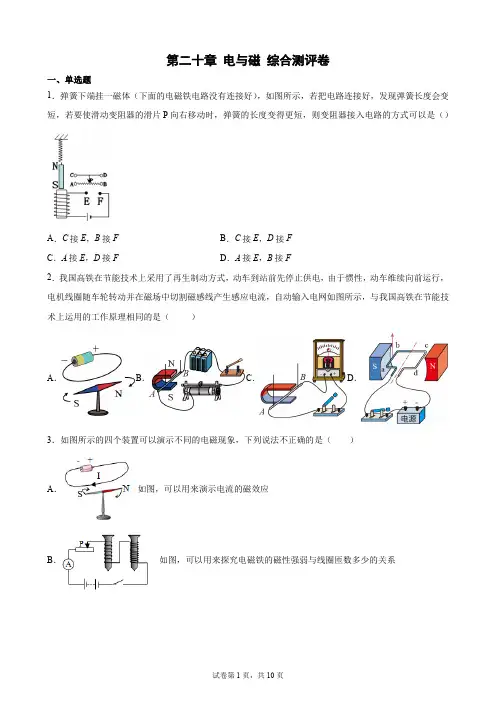

第二十章电与磁综合测评卷一、单选题1．弹簧下端挂一磁体（下面的电磁铁电路没有连接好），如图所示，若把电路连接好，发现弹簧长度会变短，若要使滑动变阻器的滑片P向右移动时，弹簧的长度变得更短，则变阻器接入电路的方式可以是（）A．C接E，B接F B．C接E，D接FC．A接E，D接F D．A接E，B接F2．我国高铁在节能技术上采用了再生制动方式，动车到站前先停止供电，由于惯性，动车维续向前运行，电机线圈随车轮转动并在磁场中切割磁感线产生感应电流，自动输入电网如图所示，与我国高铁在节能技术上运用的工作原理相同的是（）A．B．C．D．3．如图所示的四个装置可以演示不同的电磁现象，下列说法不正确的是（）A．如图，可以用来演示电流的磁效应B．如图，可以用来探究电磁铁的磁性强弱与线圈匝数多少的关系C．如图，可以用来演示磁场对通电导线的作用D．如图，可以用来演示电磁感应现象，根据该现象制成了电动机4．如图所示，下列有关电磁学的知识，说法错误的是（）A．甲图中，电动机运用了此原理，电动机将电能转化为机械能B．乙图使用测电笔时一定不能触碰金属笔尖C．丙图中，此实验证明了电流周围存在磁场D．丁图中，此实验证明了电磁铁磁性的强弱与线圈匝数有关5．如图所示的电路中，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法正确的是（）A．电磁铁的A端为S极B．小磁针静止时，S极水平指向右C．利用这一现象所揭示的原理可制成的设备是发电机D．当滑动变阻器滑动片P向右端移动，电磁铁磁性减弱6．一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对（如图所示）。

下列叙述中，正确的是（）A．闭合开关前，电磁铁与条形磁铁间没有力的作用B．闭合开关后，条形磁铁受到桌面向右的摩擦力C．闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力减小D．闭合开关后，滑片P向b移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力变大7．关于如图所示的实验装置，说法正确的是（）A．该装置能将电能转化为机械能B．该装置可用来研究磁场对通电导体的作用C．该装置可用来研究电磁感应现象D．该装置揭示的原理可应用于电动机8．如图所示，一个综合实践小组用一段漆包线绕成线圈abcd，用小刀刮两端引线的漆皮，一端全部刮去，另一端只刮去上半周或下半周。

通用版初中物理九年级物理全册第二十章电与磁知识点梳理单选题1、如图是某同学发明的“铁皮自动分开装置”。

将强磁铁靠近一叠铁皮，被磁化后的铁皮会自动分开。

铁皮分开的原因是（）A．同名磁极相互吸引B．异名磁极相互吸引C．同名磁极相互排斥D．异名磁极相互排斥答案：C由题意可知，被磁化后的铁皮会自动分开，说明磁化后的铁皮相互排斥，根据磁极间的相互作用规律可知，铁皮分开的原因是同名磁极相互排斥。

故选C。

2、下列四幅图中，能说明微型电扇工作原理的是（）A．B．C．D．答案：C微型电扇工作原理的是通电导体在磁场中受力的作用。

A．图中探究的是电磁感应现象，即闭合电路的部分导体切割磁感线产生感应电流的现象，故A不符合题意；BD．图中是电流磁效应现象，即通电螺线管的周围存在着磁场，故BD不符合题意；C．图中是电动机的工作原理图，即通电导体在磁场中受力的作用，故C符合题意。

故选C。

3、近日，根据国家知识产权局官网公开的信息，HW公司公开了一种芯片堆叠封装及终端设备、芯片是指含有集成电路的硅片，制造芯片的主要材料是（）A．半导体材料B．超导材料C．绝缘材料D．磁性材料答案：A半导体是指导电性能介于导体与绝缘体之间的材料，芯片的主要材料一一硅，它是半导体，故A符合题意，BCD 不符合题意。

故选A。

4、图甲中小磁针静止在螺线管附近，图乙中弹簧测力计下端挂一条形磁体，且与螺线管B在同一竖直线上，闭合开关S后，下列判断正确的是（）A．甲图中小磁针沿顺时针方向偏转B．甲图中通电螺线管外A点磁场的方向向右C．乙图中只改变电流的方向，测力计的示数变大D．丙图中小磁针的N指向地理南极答案：CA．右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的右端，可以确定螺线管的左端为S极，右端为N极，根据异名磁极相互吸引可知，小磁针沿逆时针方向偏转，故A错误；B．磁体周围的磁感线是从N极出来回到S极的，磁场的方向与磁感线的方向相同，甲图中通电螺线管外A点磁场的方向向左，故B错误；C．根据安培定则可知，螺线管上端为N极，同名磁极相互排斥；图中只改变电流的方向，螺线管的上端为S极，异名磁极相互吸引，所以测力计的示数变大，故C正确；D．在地理赤道附近，悬挂起来的小磁针静止时，小磁针的N极指向地理的北极附近，故D错误。

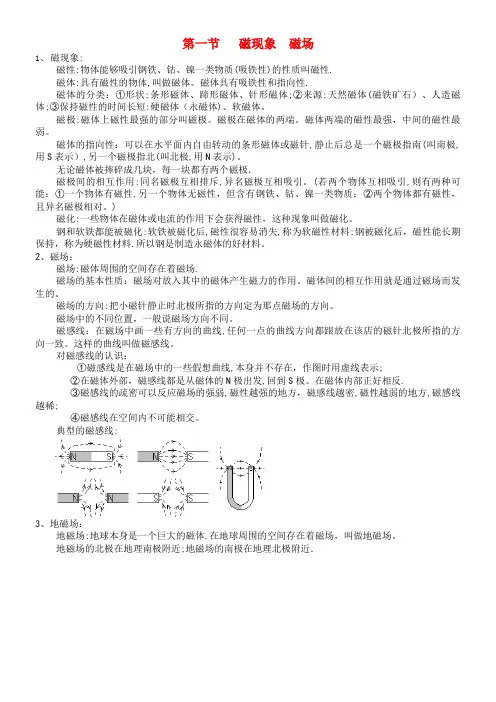

第一节磁现象磁场1、磁现象:磁性:物体能够吸引钢铁、钴、镍一类物质(吸铁性)的性质叫磁性.磁体:具有磁性的物体,叫做磁体。

磁体具有吸铁性和指向性.磁体的分类：①形状:条形磁体、蹄形磁体、针形磁体;②来源:天然磁体(磁铁矿石）、人造磁体;③保持磁性的时间长短:硬磁体（永磁体)、软磁体。

磁极:磁体上磁性最强的部分叫磁极。

磁极在磁体的两端。

磁体两端的磁性最强，中间的磁性最弱。

磁体的指向性：可以在水平面内自由转动的条形磁体或磁针,静止后总是一个磁极指南(叫南极,用S表示）,另一个磁极指北(叫北极,用N表示)。

无论磁体被摔碎成几块，每一块都有两个磁极．磁极间的相互作用:同名磁极互相排斥,异名磁极互相吸引。

(若两个物体互相吸引,则有两种可能：①一个物体有磁性,另一个物体无磁性，但含有钢铁、钴、镍一类物质；②两个物体都有磁性，且异名磁极相对。

)磁化:一些物体在磁体或电流的作用下会获得磁性，这种现象叫做磁化。

钢和软铁都能被磁化:软铁被磁化后,磁性很容易消失,称为软磁性材料;钢被磁化后，磁性能长期保持，称为硬磁性材料.所以钢是制造永磁体的好材料。

2、磁场：磁场:磁体周围的空间存在着磁场.磁场的基本性质：磁场对放入其中的磁体产生磁力的作用。

磁体间的相互作用就是通过磁场而发生的。

磁场的方向:把小磁针静止时北极所指的方向定为那点磁场的方向。

磁场中的不同位置，一般说磁场方向不同。

磁感线：在磁场中画一些有方向的曲线,任何一点的曲线方向都跟放在该店的磁针北极所指的方向一致。

这样的曲线叫做磁感线。

对磁感线的认识：①磁感线是在磁场中的一些假想曲线,本身并不存在，作图时用虚线表示;②在磁体外部，磁感线都是从磁体的N极出发,回到S极。

在磁体内部正好相反.③磁感线的疏密可以反应磁场的强弱,磁性越强的地方，磁感线越密,磁性越弱的地方,磁感线越稀;④磁感线在空间内不可能相交。

典型的磁感线:3、地磁场：地磁场:地球本身是一个巨大的磁体,在地球周围的空间存在着磁场，叫做地磁场。

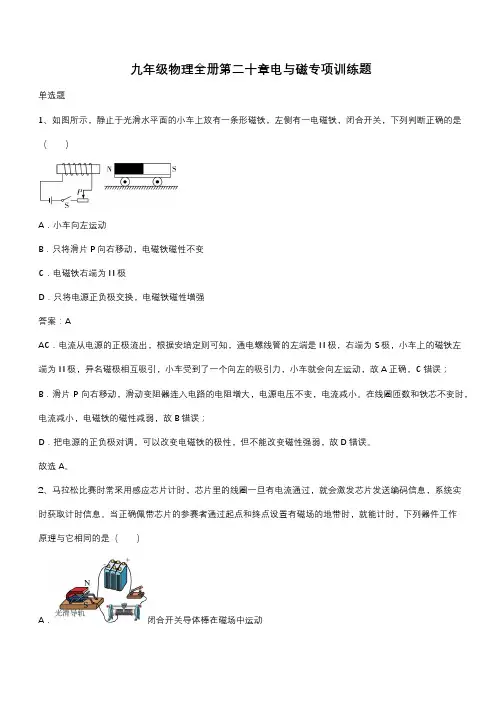

九年级物理全册第二十章电与磁专项训练题单选题1、如图所示，静止于光滑水平面的小车上放有一条形磁铁，左侧有一电磁铁，闭合开关，下列判断正确的是（）A．小车向左运动B．只将滑片P向右移动，电磁铁磁性不变C．电磁铁右端为N极D．只将电源正负极交换，电磁铁磁性增强答案：AAC．电流从电源的正极流出，根据安培定则可知，通电螺线管的左端是N极，右端为S极，小车上的磁铁左端为N极，异名磁极相互吸引，小车受到了一个向左的吸引力，小车就会向左运动，故A正确，C错误；B．滑片P向右移动，滑动变阻器连入电路的电阻增大，电源电压不变，电流减小。

在线圈匝数和铁芯不变时，电流减小，电磁铁的磁性减弱，故B错误；D．把电源的正负极对调，可以改变电磁铁的极性，但不能改变磁性强弱，故D错误。

故选A。

2、马拉松比赛时常采用感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。

当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是（）A．闭合开关导体棒在磁场中运动B．门吸C．手摇发电电筒D．电铃答案：C感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。

利用了电磁感应原理。

A．闭合开关导体棒在磁场中运动，原理是通电导体在磁场中受力的作用，故A不符合题意；B．门吸的原理是磁体有吸引铁的性质，故B不符合题意；C．手摇发电电筒的原理是电磁感应，故C符合题意；D．电铃的原理是通电导体周围存在磁场，利用了电流的磁效应，故D不符合题意。

故选C。

3、如图所示的四个磁现象实验中，反映电动机原理的是（）A．电磁铁磁性的强弱与线圈匝数有关B．通电后导体在磁场中由静止开始运动C．闭合回路一部分导体切制磁感线产生电流D．通电导线下方的小磁针发生偏转答案：B电动机原理是磁场对通电导体有力的作用。

A．电磁铁磁性的强弱与线圈匝数有关是电流的磁效应，属于电生磁，故A不符合题意；B．通电后导体在磁场中由静止开始运动是由于磁场对通电导体有力的作用，与电动机工作原理相同，故B符合题意；C．闭合回路一部分导体切制磁感线产生电流是电磁感应现象，属于磁生电，与发电机原理相同，故C不符合题意；D．通电导线下方的小磁针发生偏转表明通电导体周围存在磁场，是电流的磁效应，故D不符合题意。

第二十章《电与磁》第一节、磁现象磁场1、磁性：物体吸引铁、钴、镍等物质的性质。

2、磁体：具有磁性的物质叫磁体。

它有指向性：指南北。

3、磁极：磁体上磁性最强的部分叫磁极。

任何磁体都有两个磁极，一个是南极或S极；另一个是北极或N极磁极间的作用：同名磁极相互排斥，异名磁极相互吸引。

4、磁化：使原来没有磁性的物体获得磁性的过程。

5、磁体周围存在着磁场，磁极间的相互作用就是通过磁场发生的。

磁场看不见、摸不着我们可以根据它所产生的作用来认识它。

这里使用的是转换法。

通过电流的效应认识电流也运用了这种方法。

6、磁场的基本性质：对放入其中的磁体产生磁力的作用。

7、磁场的方向：在磁场中的某一点，小磁针静止时北极所指的方向就是该点的磁场方向。

8、磁感线：描述磁场的强弱和方向而假想的曲线。

磁体外部的磁感线是从北极出来，回到南极。

9、磁感线是不存在的，但磁场客观存在。

磁感线是立体的封闭不相交曲线，磁感线的疏密程度表示磁场的强弱。

10、磁场中某点四向同一：磁场中某点的磁场方向、磁感线方向、小磁针静止时北极指的方向、小磁针北极的受力方向相同。

11、地球本身是一个巨大的磁体。

地球周围空间存在磁场，叫地磁场。

研究表明地磁场的形状与条形磁体的磁场很相似。

地磁的北极在地理位置的南极附近；而地磁的南极则在地理位置的北极附近。

(地磁的南北极与地理的南北极并不重合，它们的夹角称磁偏角，我国学者：沈括最早记述这一现象)第二节、电生磁1、电流的磁场（1）奥斯特实验：通电导线的周围存在磁场，称为电流的磁效应。

该现象在1820年被丹麦的物理学家奥斯特发现。

该现象说明：通电导线的周围存在磁场，且磁场与电流的方向有关。

（2）通电螺线管的磁场：通电螺线管的磁场和条形磁铁的磁场一样。

其两端的极性跟电流方向有关，电流方向与磁极间的关系可由安培定则来判断。

通电螺线管的性质：①通过电流越大,磁性越强;②线圈匝数越多，磁性越强；③插入铁芯，磁性大大增强第三节、电磁铁电磁继电器1、电磁铁：内部带有铁芯的螺线管就构成电磁铁。

电与磁第1节磁现象磁场基础知识1、罗盘就是平常说的_______，我国早期的指南针叫_______。

磁体能够吸引_______等物质的性质叫作磁性。

磁性最强的部位叫作_______。

磁体有_______个磁极。

2、在水平面内自由转动的条形磁铁或小磁针，静止后指南的磁极叫作_______，用字母_______表示；指北的磁极叫作_______，用字母_______表示。

3、电冰箱门上装有磁性密封条，是利用_____________________的原理工作的，而磁带和磁卡则是利用了它们能够被_______的原理制成的。

4、磁体周围的空间存在着_______，磁体间的相互作用是通过_______发生的。

磁场的基本性质是对放入其中的磁体______________。

5、磁场的方向是这样规定的：放在磁场中某点的小磁针，静止时_______所指的方向就是该点的磁场方向。

6、为了形象地表示磁场的情况，我们把小磁针在磁场中的排列情况，用一些_______的曲线画出来，使曲线上任何一点的方向（切线方向）都跟放在该点的小磁针_______一致，这样的曲线叫作_______。

7、磁针外部的磁感线都是从磁体的_______极出发，回到磁体的_______极。

8、地球本身是一个_______，地磁北极在地理_______附近，地磁南极在地理_______附近。

鳗鲡、绿海龟、鸽子等动物就是靠_______来导航的。

能力提升9、有两根铁钉的一端被磁铁吸起，悬挂在磁体下方，则下列图示正确反映铁钉情况的是（）10、把条形磁铁从中间断开为两段，那么两个断面再靠近时将（）A．相互吸引B．相互排斥C．没有相互作用D．不知磁极无法判断11、先在桌面上放一圈小磁针，再把一个条形磁铁放在这个圈的中间，观察到小磁针的指向发生了变化，这个事实说明（）A．磁体可以使其他物体发生磁化现象B．磁体本身存在着方向C．磁体周围存在着磁场D．上述三种说法都不正确12、下列有关磁场的说法错误的是（）A．磁体周围空间存在着看不见、摸不着的磁场B．磁体间的相互作用是通过磁场发生的C．磁场是有方向的，在磁场中的不同位置，其磁场方向一般不同D．磁场中某点的磁场方向就是磁场对放在这一点的小磁针的南极的作用力的方向13、在地球表面的某位置，发现自由转动的小磁针静止时沿竖直方向，且S极向下（提示：指向地心为下，远离地心为上），则小磁针所在位置在地球的（）A．北磁极附近B．南磁极附近C．赤道附近D．以上均有可能14、下列关于磁感线的说法正确的是（）A．磁场是由无数条磁感线组成B．在磁体周围，画磁感线的地方有磁场，没有画磁感线的地方没有磁场C．在磁场中，可通过磁感线的疏密程度判断磁场的强弱D．在磁场中，铁屑被磁化排成一条条曲线，这些曲线就是磁感线15、两根缝衣针甲和乙，当把甲针用细线悬挂后，再用乙针尖端接近甲针尖端时，发现甲针尖端向乙针尖端靠拢，由这个现象可以判断（）A．甲针有磁性B．乙针有磁性C．两针都有磁性D．两针中至少有一针有磁性16、甲、乙两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，那么（）A．甲、乙都是N极B．甲、乙都是S极C．甲是S极，乙是N极D．甲是N极，乙是S极探索研究17、有两个完全相同的磁体，在不同的磁极上吸引两根铁钉，如图所示，如果将两磁体靠近，直至两个磁极相接触，会有什么现象发生？自己动手做一下实验，把你看到的现象写下来，并试着解释产生这种现象的原因。

专题20 电与磁考点1 磁现象 磁场若被判断的物体与已知磁体相互排斥，该物体一定具有磁性。

根据磁体具有吸铁性和异名磁极相互吸引的性质，若被判断的物体与已知磁体相吸引，该物体可能有磁性，也可能没有磁性。

任何一个磁体都有两个磁极，没有只有一个磁极的磁体，也没有两个以上磁极的磁体。

一个磁体截成两半，每一半都有单独的N极和S极；两个条形磁体异名磁极相互接触，变成一个整体，则接触部分变成新磁体的中间，是磁性最弱的部分。

考点2 电生磁当电流的方向或磁场的方向变得相反，通电导体受力的方向也变得相反。

如果同时改变电流方向和磁场方向，受力方向不变。

考点5 磁生电实验1 什么情况下磁可以生电1．实验器材：导线、开关、金属棒、蹄形磁铁、电流表。

2．实验方法：控制变量法和转换法。

3．实验电路：4．实验结论：(1)闭合电路的一部分导体在磁场中做切割磁感线运动时会产生感应电流。

(2)感应电流方向与导体切割磁感线的方向和磁场方向有关。

只改变两个因素中的一个，则感应电流的方向改变；若两个因素同时改变，则感应电流的方向不改变。

5．问题探究：(1)实验中，产生的感应电流非常小，如何感知？怎样感知感应电流的方向？靠灵敏电流计指针的偏转方向。

若向右偏，则说明电流从灵敏电流表的正接线柱流入；若向左偏，则反之。

(2)实验中，由于产生的感应电流较小，应采取怎样的措施使现象更明显？①尽可能选用磁性较强的蹄形磁铁；②可用导线制成矩形的多匝线圈代替单根导线；③切割磁感线时，垂直且尽量快速。

(3)在实验中，为什么要改变磁场的方向？目的是研究感应电流的方向和磁场方向的关系。

基础检测(限时30min)一、单选题1．一根条形磁铁不小心摔成两段后，一共会有N极的个数为（）A．1个B．2个C．3个D．4个【答案】B【解析】一根条形磁铁不小心摔成两段后，就会变成两个小的条形磁铁，因为每个磁体都有一个N极，所以一共会有N极的个数为2个。

故选B。

2．如图所示，下列关于磁现象的分析中，说法错误的是（）A．甲图中，在条形磁铁周围撒上铁屑后轻敲玻璃板，所观察到的是磁感线B．乙图中，U形磁铁周围的磁感线在靠近磁极处分布得比较密C．丙图中，小磁针S极的受力方向，与通电螺线管在该点的磁感线切线方向相反D．丁图中，北京地区地面附近能自由转动的小磁针静止时，N极指向地理北极附近【答案】A【解析】A．磁感线不是真实存在的，所以在甲图中，所观察到的不是磁感线，是铁屑受到磁场力的作用而分布周围，故A错误，符合题意；B．U形磁铁周围的磁感线在靠近磁极处分布得比较密，远离磁极处分布得比较疏，故B正确，不符合题意；C．小磁针S极的受力方向向左，根据安培定则，通电螺线管左侧为N极，那么通电螺线管在该点的磁感线切线方向向右，则这两个方向是相反的，故C正确，不符合题意；D．小磁针静止时，N极指向是指向地磁南极附近，地理北极附近，故D正确，不符合题意。

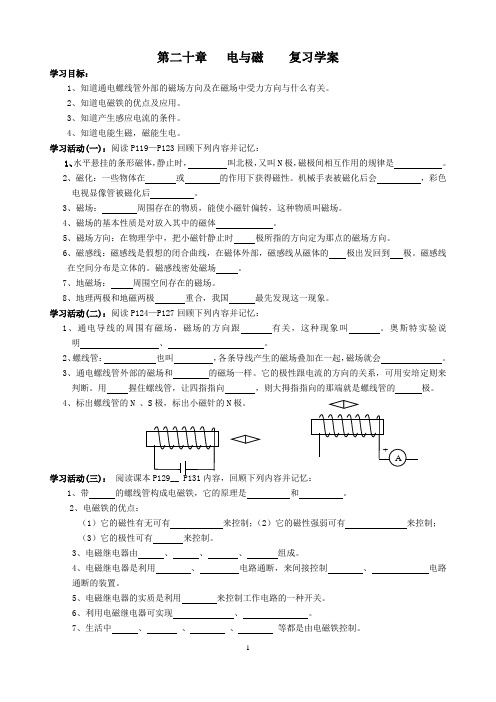

第二十章电与磁复习学案学习目标：1、知道通电螺线管外部的磁场方向及在磁场中受力方向与什么有关。

2、知道电磁铁的优点及应用。

3、知道产生感应电流的条件。

4、知道电能生磁，磁能生电。

学习活动(一)：阅读P119—P123回顾下列内容并记忆：1、水平悬挂的条形磁体，静止时，叫北极，又叫N极，磁极间相互作用的规律是。

2、磁化：一些物体在或的作用下获得磁性。

机械手表被磁化后会，彩色电视显像管被磁化后。

3、磁场：周围存在的物质，能使小磁针偏转，这种物质叫磁场。

4、磁场的基本性质是对放入其中的磁体。

5、磁场方向：在物理学中，把小磁针静止时极所指的方向定为那点的磁场方向。

6、磁感线：磁感线是假想的闭合曲线，在磁体外部，磁感线从磁体的极出发回到极。

磁感线在空间分布是立体的。

磁感线密处磁场。

7、地磁场：周围空间存在的磁场。

8、地理两极和地磁两极重合，我国最先发现这一现象。

学习活动(二)：阅读P124—P127回顾下列内容并记忆：1、通电导线的周围有磁场，磁场的方向跟有关，这种现象叫。

奥斯特实验说明、。

2、螺线管：也叫，各条导线产生的磁场叠加在一起，磁场就会。

3、通电螺线管外部的磁场和的磁场一样。

它的极性跟电流的方向的关系，可用安培定则来判断。

用握住螺线管，让四指指向，则大拇指指向的那端就是螺线管的极。

4、标出螺线管的N 、S极，标出小磁针的N极。

学习活动(三)：1、带的螺线管构成电磁铁，它的原理是和。

2、电磁铁的优点：（1）它的磁性有无可有来控制；（2）它的磁性强弱可有来控制；（3）它的极性可有来控制。

3、电磁继电器由、、、组成。

4、电磁继电器是利用、电路通断，来间接控制、电路通断的装置。

5、电磁继电器的实质是利用来控制工作电路的一种开关。

6、利用电磁继电器可实现、。

7、生活中、、、等都是由电磁铁控制。

8、磁悬浮列车是利用的原理工作，其优点、、、。

学习活动(四)：阅读课本P133__ P137内容，回顾下列内容并记忆：1、通电导线在磁场中受力的方向与、有关，当电流的方向或者磁场的方向变得相反时，通电导线受力的方向也。
